Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46943*06
Gerät: Sonderräder für Pkw
8 J x 18 H2
Typ: SH880
§ 22 46943*06
Inhaber der ABE und Reifen Gundlach GmbH
Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 46943
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 46943*06
Die ABE-Nr. 46943*06 erstreckt sich auf die Räder 8 J x 18 H2, Typ SH880, in den
Ausführungen wie im Gutachten Nr. 55061607 (7. Ausfertigung) vom 24.02.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
24, 25 1. Ausfertigung
6, 8, 14, 22 5. Ausfertigung
3, 5, 9, 10 - 13, 15 - 18, 20 7. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
§ 22 46943*06
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 24.02.2017
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 15.03.2017
Im Auftrag

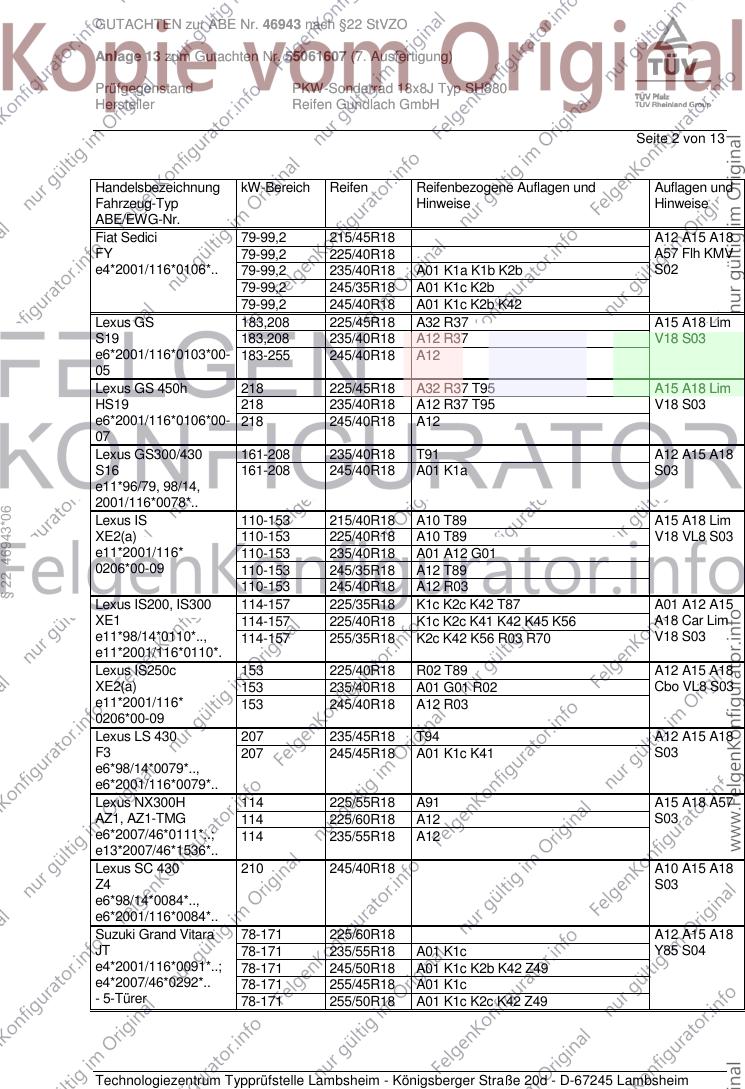

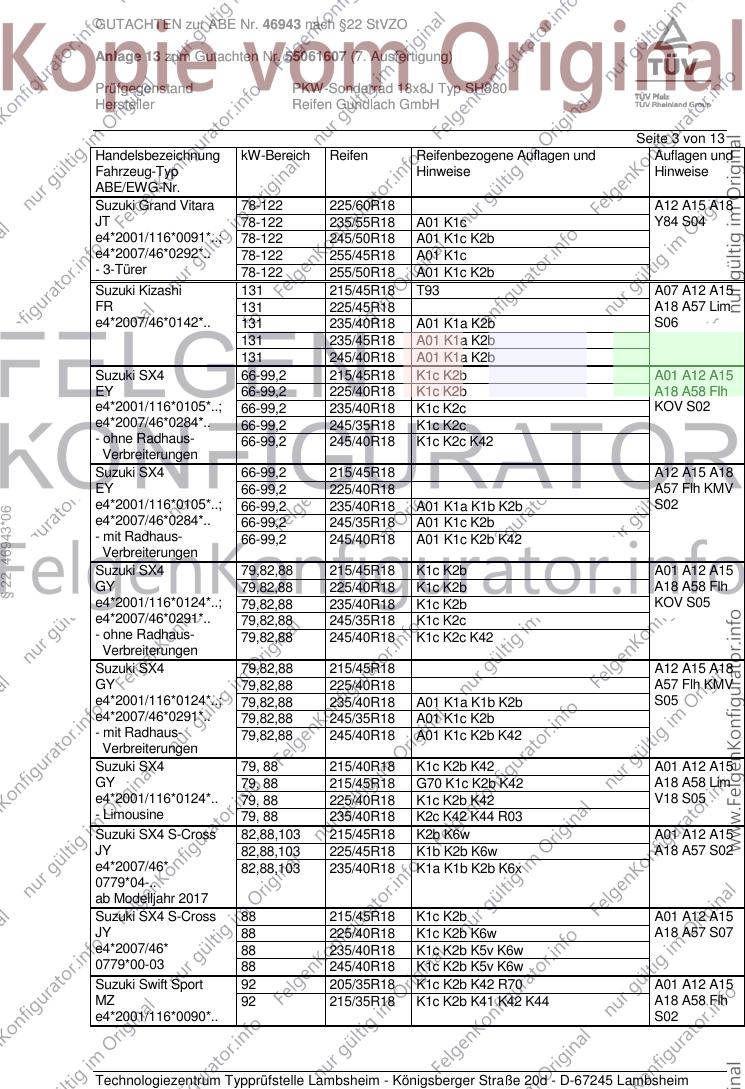

GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 13
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ60,1 5/114,3/60,1 38 880 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
§ 22 46943*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Schraube M12x1,5 Kegel 60° 100 26 RG.536
S03 Mutter M12x1,5 Kegel 60° 110 - RG.574
S04 Mutter M12x1,25 Kegel 60° 100 - RG.575
S05 Mutter M12x1,25 Kegel 60° 90 - RG.575
S06 Serienmutter M12x1,25 Kegel 60° 140 - RG.726
S07 Schraube M12x1,5 Kegel 60° 90 26 RG.536
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 215/45R18 A12 A15 A18
FY 79-99,2 225/40R18 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 235/40R18 A01 K1a K1b K2b S02
79-99,2 245/35R18 A01 K1c K2b
79-99,2 245/40R18 A01 K1c K2b K42
Lexus GS 183,208 225/45R18 A32 R37 A15 A18 Lim
S19 183,208 235/40R18 A12 R37 V18 S03
e6*2001/116*0103*00- 183-255 245/40R18 A12
05
Lexus GS 450h 218 225/45R18 A32 R37 T95 A15 A18 Lim
HS19 218 235/40R18 A12 R37 T95 V18 S03
e6*2001/116*0106*00- 218 245/40R18 A12
07
Lexus GS300/430 161-208 235/40R18 T91 A12 A15 A18
S16 161-208 245/40R18 A01 K1a S03
e11*96/79, 98/14,
2001/116*0078*..
§ 22 46943*06
Lexus IS 110-153 215/40R18 A10 T89 A15 A18 Lim
XE2(a) 110-153 225/40R18 A10 T89 V18 VL8 S03
e11*2001/116* 110-153 235/40R18 A01 A12 G01
0206*00-09 110-153 245/35R18 A12 T89
110-153 245/40R18 A12 R03
Lexus IS200, IS300 114-157 225/35R18 K1c K2c K42 T87 A01 A12 A15
XE1 114-157 225/40R18 K1c K2c K41 K42 K45 K56 A18 Car Lim
e11*98/14*0110*.., 114-157 255/35R18 K2c K42 K56 R03 R70 V18 S03
e11*2001/116*0110*.
Lexus IS250c 153 225/40R18 R02 T89 A12 A15 A18
XE2(a) 153 235/40R18 A01 G01 R02 Cbo VL8 S03
e11*2001/116* 153 245/40R18 A12 R03
0206*00-09
Lexus LS 430 207 235/45R18 T94 A12 A15 A18
F3 207 245/45R18 A01 K1c K41 S03
e6*98/14*0079*..,
e6*2001/116*0079*..
Lexus NX300H 114 225/55R18 A91 A15 A18 A57
AZ1, AZ1-TMG 114 225/60R18 A12 S03
e6*2007/46*0111*..; 114 235/55R18 A12
e13*2007/46*1536*..
Lexus SC 430 210 245/40R18 A10 A15 A18
Z4 S03
e6*98/14*0084*..,
e6*2001/116*0084*..
Suzuki Grand Vitara 78-171 225/60R18 A12 A15 A18
JT 78-171 235/55R18 A01 K1c Y85 S04
e4*2001/116*0091*..; 78-171 245/50R18 A01 K1c K2b K42 Z49
e4*2007/46*0292*.. 78-171 255/45R18 A01 K1c
- 5-Türer 78-171 255/50R18 A01 K1c K2c K42 Z49
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Grand Vitara 78-122 225/60R18 A12 A15 A18
JT 78-122 235/55R18 A01 K1c Y84 S04
e4*2001/116*0091*..; 78-122 245/50R18 A01 K1c K2b
e4*2007/46*0292*.. 78-122 255/45R18 A01 K1c
- 3-Türer 78-122 255/50R18 A01 K1c K2b
Suzuki Kizashi 131 215/45R18 T93 A07 A12 A15
FR 131 225/45R18 A18 A57 Lim
e4*2007/46*0142*.. 131 235/40R18 A01 K1a K2b S06
131 235/45R18 A01 K1a K2b
131 245/40R18 A01 K1a K2b
Suzuki SX4 66-99,2 215/45R18 K1c K2b A01 A12 A15
EY 66-99,2 225/40R18 K1c K2b A18 A58 Flh
e4*2001/116*0105*..; 66-99,2 235/40R18 K1c K2c KOV S02
e4*2007/46*0284*.. 66-99,2 245/35R18 K1c K2c
- ohne Radhaus- 66-99,2 245/40R18 K1c K2c K42
Verbreiterungen
Suzuki SX4 66-99,2 215/45R18 A12 A15 A18
EY 66-99,2 225/40R18 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 235/40R18 A01 K1a K1b K2b S02
§ 22 46943*06
e4*2007/46*0284*.. 66-99,2 245/35R18 A01 K1c K2b
- mit Radhaus- 66-99,2 245/40R18 A01 K1c K2b K42
Verbreiterungen
Suzuki SX4 79,82,88 215/45R18 K1c K2b A01 A12 A15
GY 79,82,88 225/40R18 K1c K2b A18 A58 Flh
e4*2001/116*0124*..; 79,82,88 235/40R18 K1c K2b KOV S05
e4*2007/46*0291*.. 79,82,88 245/35R18 K1c K2c
- ohne Radhaus- 79,82,88 245/40R18 K1c K2c K42
Verbreiterungen
Suzuki SX4 79,82,88 215/45R18 A12 A15 A18
GY 79,82,88 225/40R18 A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 235/40R18 A01 K1a K1b K2b S05
e4*2007/46*0291*.. 79,82,88 245/35R18 A01 K1c K2b
- mit Radhaus- 79,82,88 245/40R18 A01 K1c K2b K42
Verbreiterungen
Suzuki SX4 79, 88 215/40R18 K1c K2b K42 A01 A12 A15
GY 79, 88 215/45R18 G70 K1c K2b K42 A18 A58 Lim
e4*2001/116*0124*.. 79, 88 225/40R18 K1c K2b K42 V18 S05
- Limousine 79, 88 235/40R18 K2c K42 K44 R03
Suzuki SX4 S-Cross 82,88,103 215/45R18 K2b K6w A01 A12 A15
JY 82,88,103 225/45R18 K1b K2b K6w A18 A57 S02
e4*2007/46* 82,88,103 235/40R18 K1a K1b K2b K6x
0779*04-..
ab Modelljahr 2017
Suzuki SX4 S-Cross 88 215/45R18 K1c K2b A01 A12 A15
JY 88 225/40R18 K1c K2b K6w A18 A57 S07
e4*2007/46* 88 235/40R18 K1c K2b K5v K6w
0779*00-03 88 245/40R18 K1c K2b K5v K6w
Suzuki Swift Sport 92 205/35R18 K1c K2b K42 R70 A01 A12 A15
MZ 92 215/35R18 K1c K2b K41 K42 K44 A18 A58 Flh
e4*2001/116*0090*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift Sport 100 215/35R18 K1c K2b K6d K6h K8e A01 A12 A15
NZ A18 A58 Flh
e4*2007/46*0155*.. S07
Suzuki Vitara 88, 103 215/45R18 A12 A15 A18
LY 88, 103 225/45R18 A01 K1c K2b A57 S07
e4*2007/46*0928*.. 88, 103 235/45R18 A01 K1c K2b
88, 103 245/40R18 A01 K1c K2b K6v
88, 103 245/45R18 A01 G01 K1c K2b K3s K6v
Toyota Auris (I) 66-108 215/40R18 T85 T89 A12 A15 A18
E15J, E15UT.. 66-108 225/40R18 A01 K1a K1b K2b Flh V18 S03
e11*2001/116*0299*..; 66-108 235/35R18 A01 K1c K27 K2b K42 T86 T90
0305*00-13; 66-108 245/35R18 A01 K1c K25 K27 K2b K41 K42
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 225/40R18 K1a K1b K2b A01 A12 A15
E15UT 130 235/35R18 K1c K27 K2b T90 A18 Flh V18
e11*2001/116* 130 245/35R18 K1c K25 K27 K2b K41 S03
0305*00-13
§ 22 46943*06
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 215/40R18 T85 T89 A12 A15 A18
E15UT(a), E15UTN(a) 82 - 97 225/35R18 A01 K1b T87 A58 Car F24
e11*2001/116* 82 - 97 225/40R18 A01 K1b Flh V18 S03
0305*14-..; 82 - 97 235/35R18 A01 K1c K2b T86 T90
e11*2007/46* 82 - 97 245/35R18 A01 K1c K2b K3a K3c K5d
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 215/40R18 T85 T89 A12 A15 A18
E15UT(a), E15UTN(a) 66, 73, 85 225/35R18 A01 K1b K2b K6r T87 A58 Car F23
e11*2001/116* 66, 73, 85 225/40R18 A01 K1b K2b K6r Flh V18 S03
0305*14-..; 66, 73, 85 235/35R18 A01 K1c K2b K6g K6i K6r T86 T90
e11*2007/46* 66, 73, 85 245/35R18 A01 K1c K2b K3a K3c K5d K6g K6i
0019*04-.. K6r
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 215/40R18 A12 A15 A18
HE15U(a) 73 225/40R18 A01 K1a K1b K2b Flh S03
e11*2007/46*
0018*00-04
Toyota Auris Hybrid(II) 73 215/40R18 A12 A15 A18
HE15U(a) 73 225/35R18 A01 K1b T87 A58 Car F24
e11*2007/46* 73 225/40R18 A01 K1b Flh S03
0018*05-.. 73 235/35R18 A01 K1c K2b
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 215/40R18 T89 A12 A15 A18
T25 110,130 225/40R18 A01 K14 K42 K46 Car Flh Sth
e11*2001/116*0196*. 110,130 235/35R18 A01 K14 K42 K46 T90 V18 S03
110,130 245/35R18 A01 K14 K1c K2b K42 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 82-130 215/45R18 A13 T93 A15 A18 Car
T27, /-MS1 82-130 225/45R18 A13 Lim V18 S03
e11*2001/116*0331*.; 82-130 235/40R18 A12
e11*2007/46*0236*.. 82-130 235/45R18 A12
- incl. Facelift 82-130 245/40R18 A01 A12 K1a K2b K4h K6e
2012+2015
Toyota Avensis Verso 85,110 225/40R18 K1c T91 A01 A12 A15
M2 85,110 235/40R18 K1c K2b K42 K45 K56 A18 S03
e6*98/14*0083*.., 85,110 245/40R18 K1c K2b K42 K45 K56
e6*2001/116*0083*..
Toyota C-HR 72, 85 225/50R18 K1c K2b K6b K6x A01 A12 A15
AX1T 72, 85 235/45R18 K1c K6w A18 A58 MHy
e11*2007/46*3641*.. 72, 85 245/45R18 K1c K2b K6b K6x S03
Toyota Camry 112,137 225/45R18 K42 K56 A01 A12 A15
V3 112,137 235/40R18 K1c K42 K56 A18 V18 S03
e6*98/14*0085*.., 112,137 235/45R18 K1c K42 K45 K56
e6*2001/116*0085*.. 112,137 245/40R18 K1c K2b K41 K42 K56
Toyota Corolla 66, 73, 97 215/40R18 T89 A12 A15 A18
E15EJ 66, 73, 97 225/40R18 A01 K2b K6r A58 F23 Lim
§ 22 46943*06
e11*2001/116* 66, 73, 97 235/35R18 A01 K1b K2b K6r T90 V18 S03
0304*09-.. 66, 73, 97 245/35R18 A01 K1a K1b K2b K6r
- ab Modell 2014 (E18)
Toyota Corolla 66-97 215/40R18 T85 T89 A12 A15 A18
E15EJ, E15ES 66-97 225/40R18 A01 K1a K1b K2b K42 Sth V18 S03
e11*2001/116* 66-97 235/35R18 A01 K1c K27 K2b K42 T86 T90
0304*00-08; 66-97 245/35R18 A01 K1c K25 K27 K2b K41 K42
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 215/40R18 T89 A12 A15 A18
R1 81-130 215/45R18 V18 Ver S03
e11*2001/116*0222*. 81-130 225/40R18 A01 K42 T92
81-130 235/40R18 A01 K42 K56
81-130 245/35R18 A01 K1a K2b K42 K45 K56 T89
Toyota Previa 85-115 245/40R18 K1c T97 A01 A12 A15
R3 A18 S03
e6*98/14*0069*..,
e6*2001/116*0069*..
Toyota Prius Plus 73 215/40R18 T89 A12 A15 A18
XW4(a), XW3(a) 73 215/45R18 Car S03
e11*2007/46*0157*..; 73 225/40R18
e11*2001/116*0264*
- Business, Comfort
Toyota RAV4 (III) 100-130 225/60R18 A12 A15 A18
XA3(a) 100-130 235/50R18 A01 K1c K2b A57 KOV S03
e6*2001/116* 100-130 235/55R18 A01 K1c K2b
0105*00-08 100-130 245/50R18 A01 K1c K2a K2b
- ohne Radhaus- 100-130 255/45R18 A01 K1c K2b
Verbreiterungen 100-130 255/50R18 A01 K1c K2c
- incl. Facelift 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

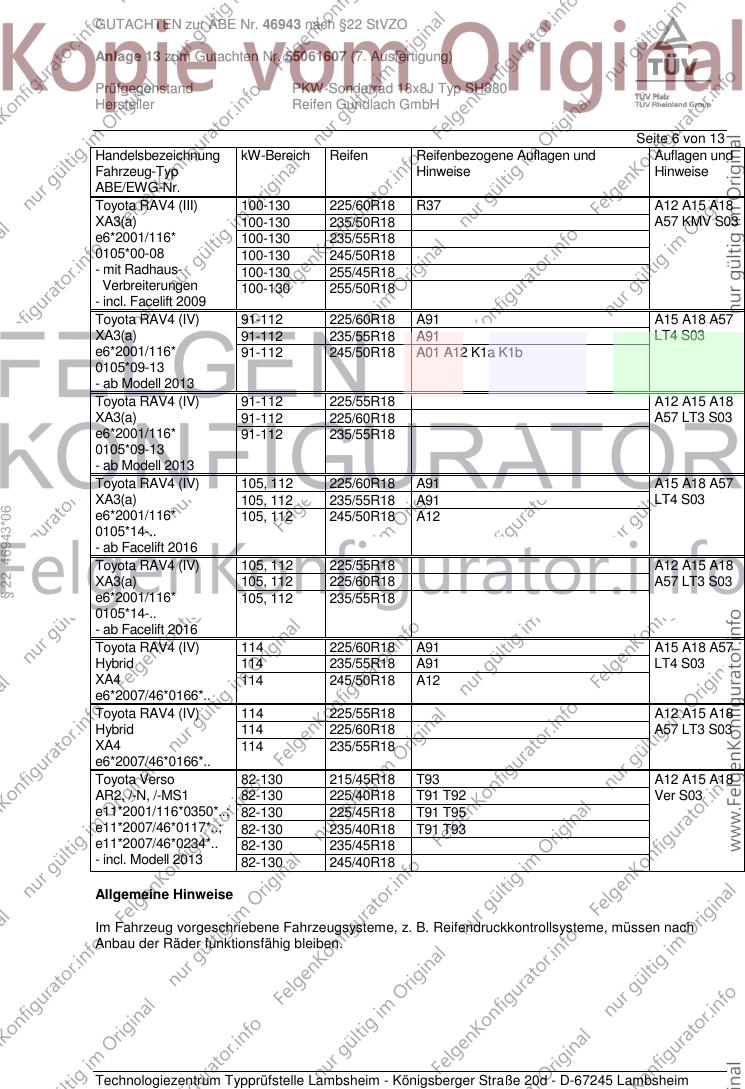

Toyota RAV4 (III) 100-130 225/60R18 R37 A12 A15 A18
XA3(a) 100-130 235/50R18 A57 KMV S03
e6*2001/116* 100-130 235/55R18
0105*00-08 100-130 245/50R18
- mit Radhaus- 100-130 255/45R18
Verbreiterungen 100-130 255/50R18
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 225/60R18 A91 A15 A18 A57
XA3(a) 91-112 235/55R18 A91 LT4 S03
e6*2001/116* 91-112 245/50R18 A01 A12 K1a K1b
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 91-112 225/55R18 A12 A15 A18
XA3(a) 91-112 225/60R18 A57 LT3 S03
e6*2001/116* 91-112 235/55R18
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 225/60R18 A91 A15 A18 A57
XA3(a) 105, 112 235/55R18 A91 LT4 S03
§ 22 46943*06
e6*2001/116* 105, 112 245/50R18 A12
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 225/55R18 A12 A15 A18
XA3(a) 105, 112 225/60R18 A57 LT3 S03
e6*2001/116* 105, 112 235/55R18
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 114 225/60R18 A91 A15 A18 A57
Hybrid 114 235/55R18 A91 LT4 S03
XA4 114 245/50R18 A12
e6*2007/46*0166*..
Toyota RAV4 (IV) 114 225/55R18 A12 A15 A18
Hybrid 114 225/60R18 A57 LT3 S03
XA4 114 235/55R18
e6*2007/46*0166*..
Toyota Verso 82-130 215/45R18 T93 A12 A15 A18
AR2, /-N, /-MS1 82-130 225/40R18 T91 T92 Ver S03
e11*2001/116*0350*..; 82-130 225/45R18 T91 T95
e11*2007/46*0117*..; 82-130 235/40R18 T91 T93
e11*2007/46*0234*.. 82-130 235/45R18
- incl. Modell 2013 82-130 245/40R18

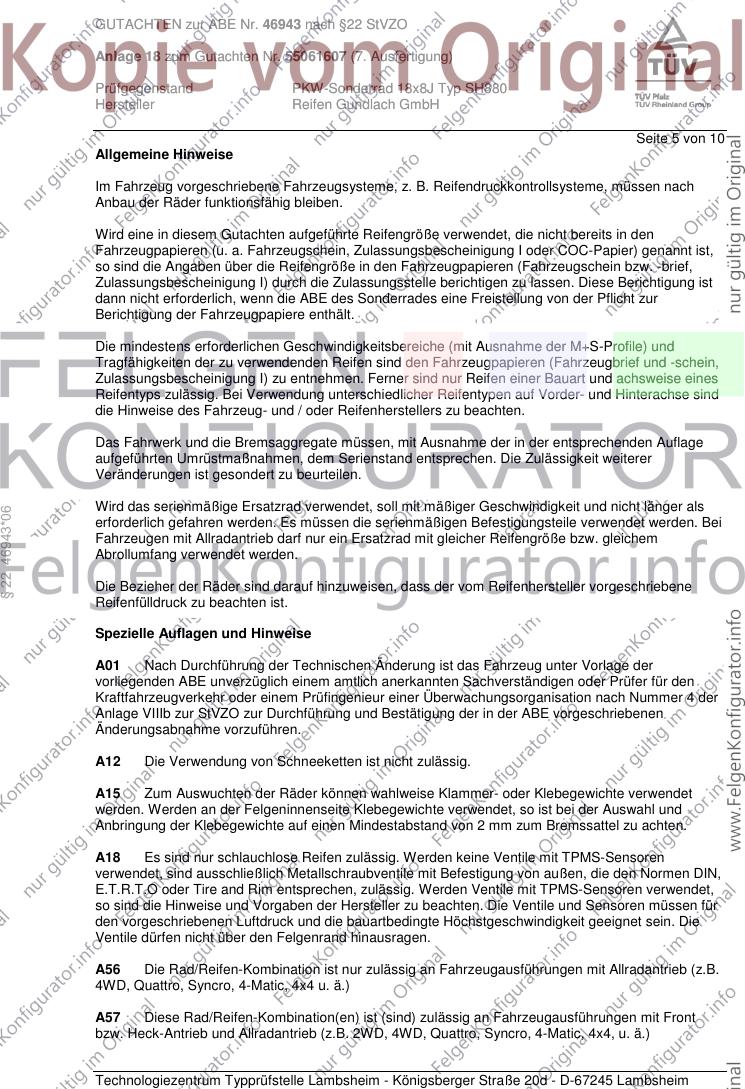

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 7 von 13
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

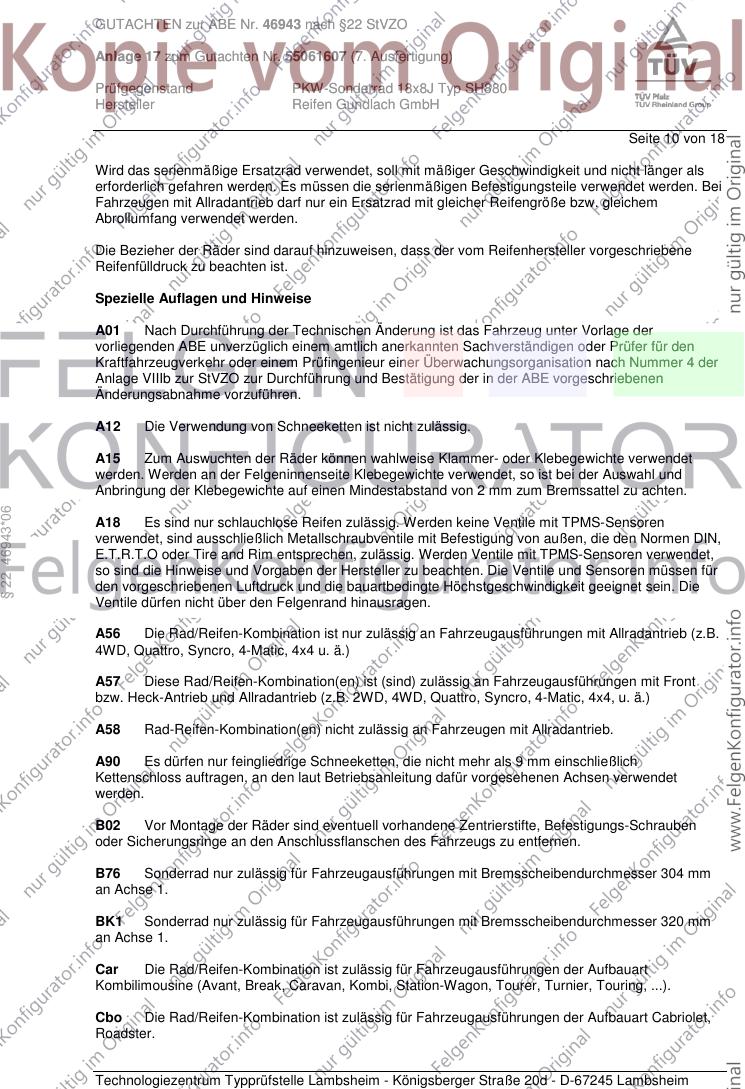

Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
§ 22 46943*06
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 8 von 13

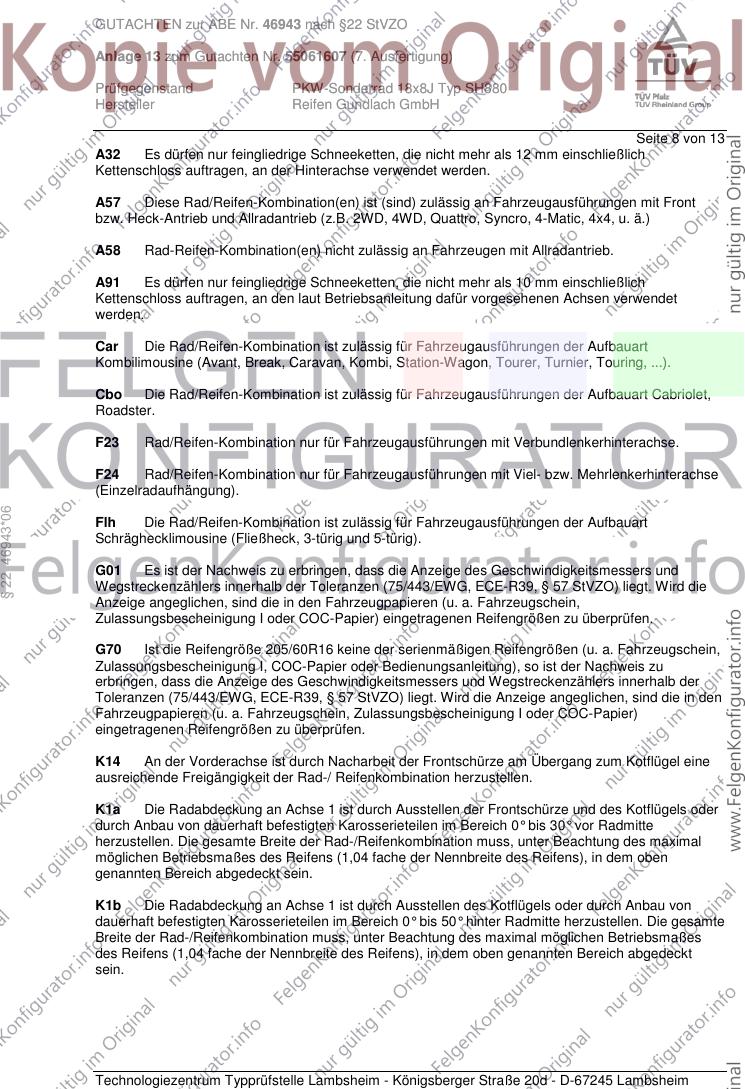

A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
§ 22 46943*06
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 9 von 13

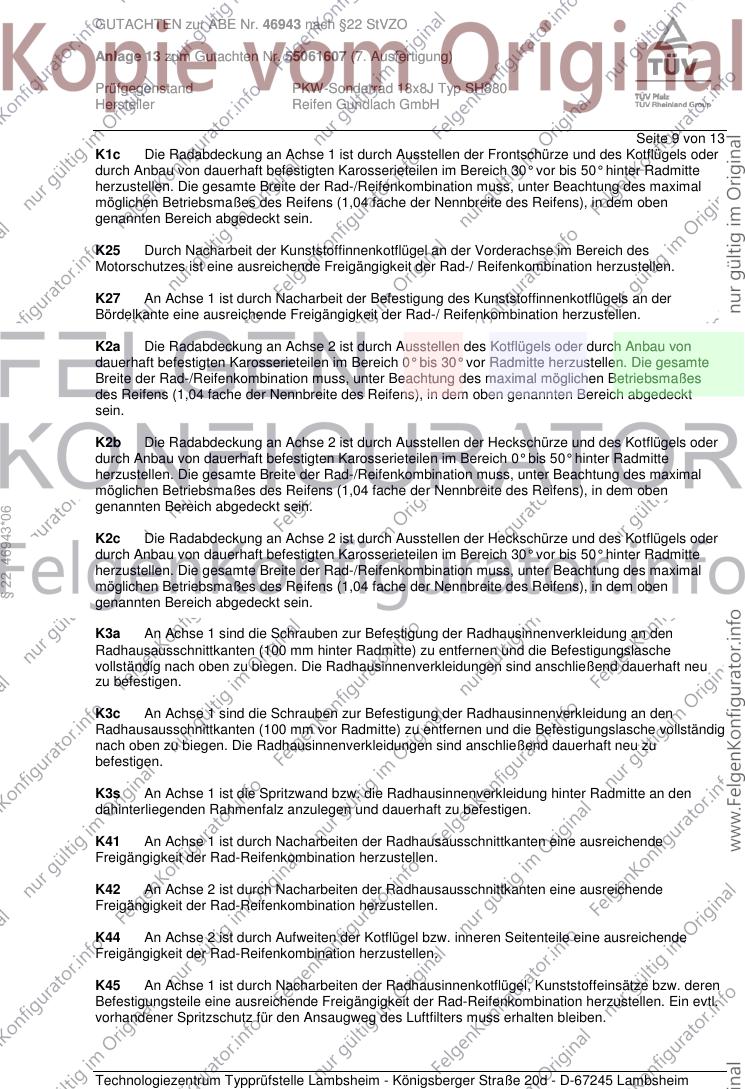

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 46943*06
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

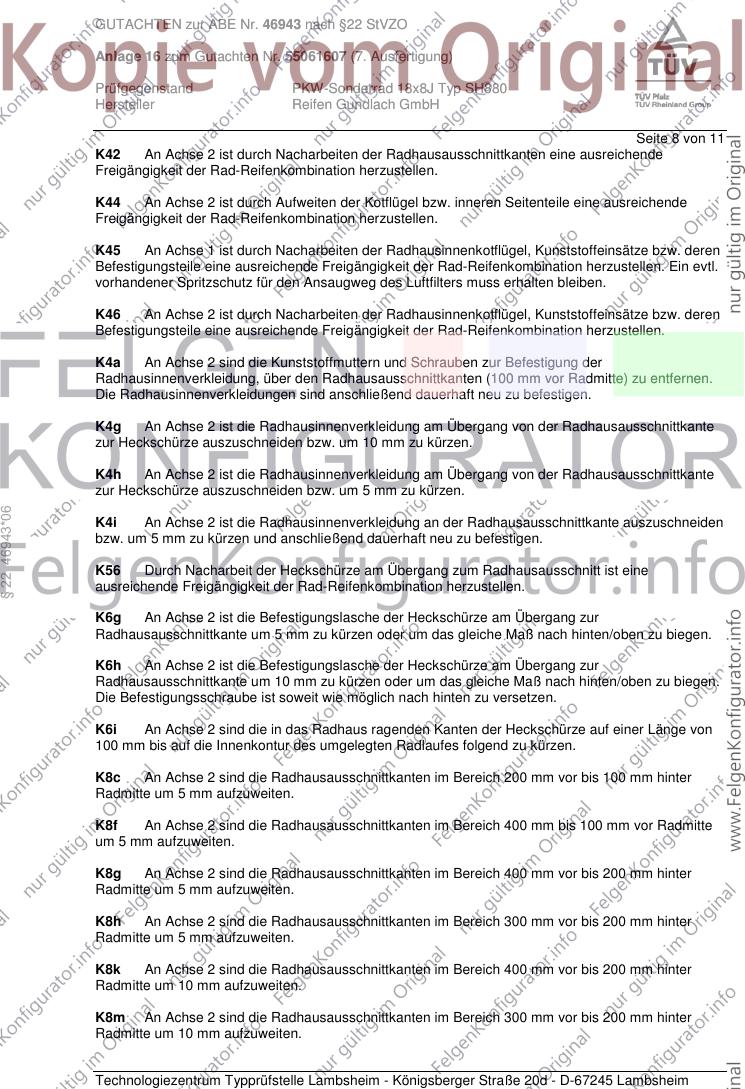

K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 10 von 13

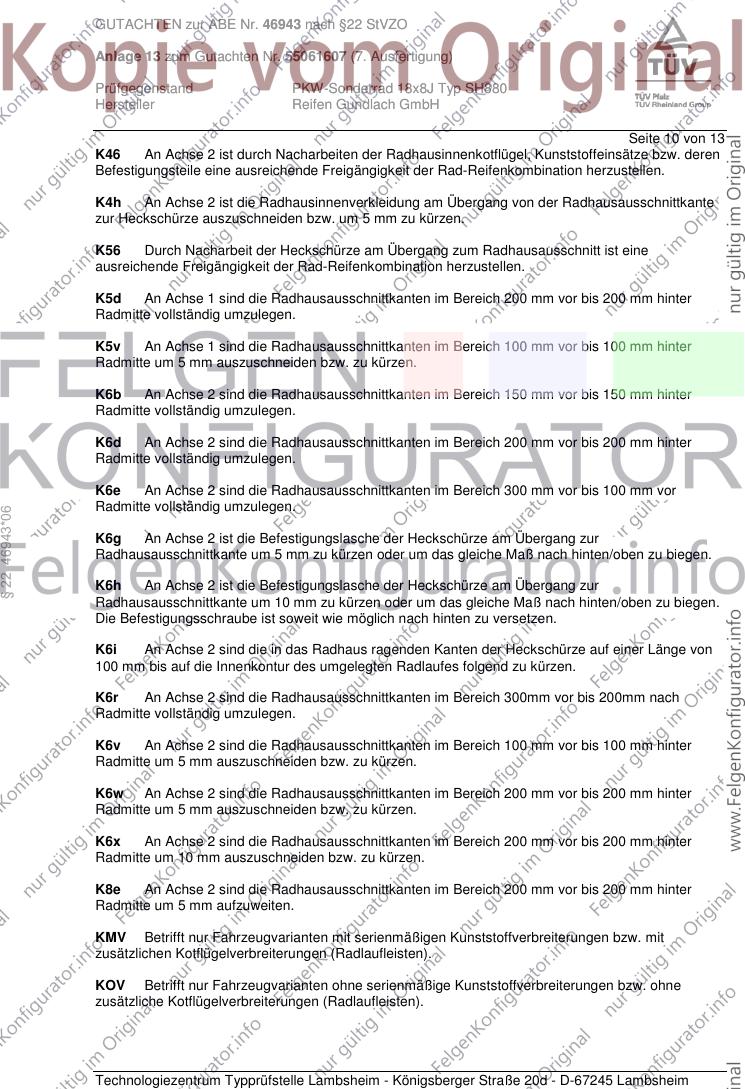

K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
§ 22 46943*06
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 11 von 13

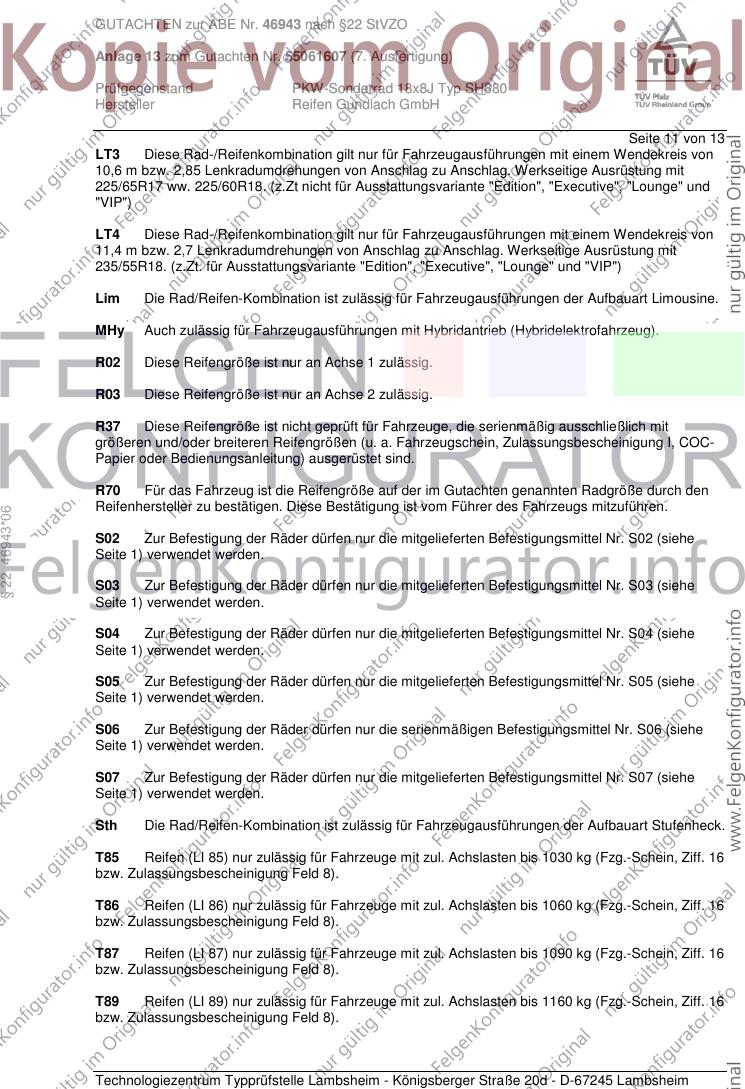

LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
225/65R17 ww. 225/60R18. (z.Zt nicht für Ausstattungsvariante "Edition", "Executive", "Lounge" und
"VIP")
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
235/55R18. (z.Zt. für Ausstattungsvariante "Edition", "Executive", "Lounge" und "VIP")
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
§ 22 46943*06
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.

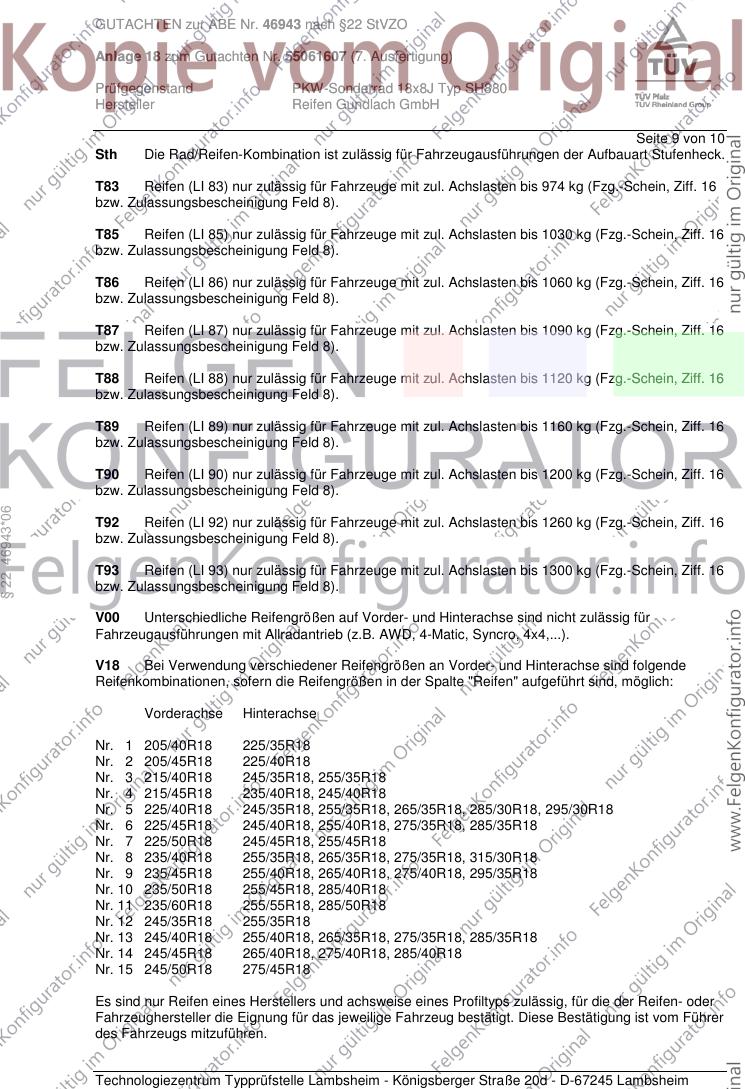

Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 12 von 13

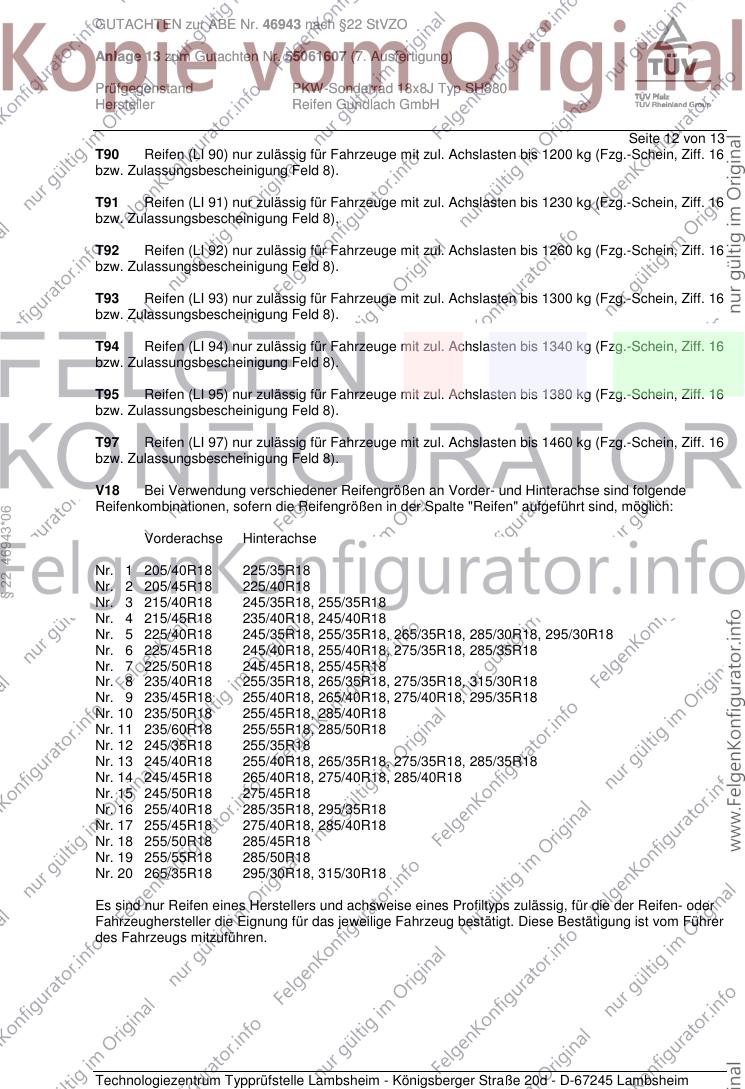

T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

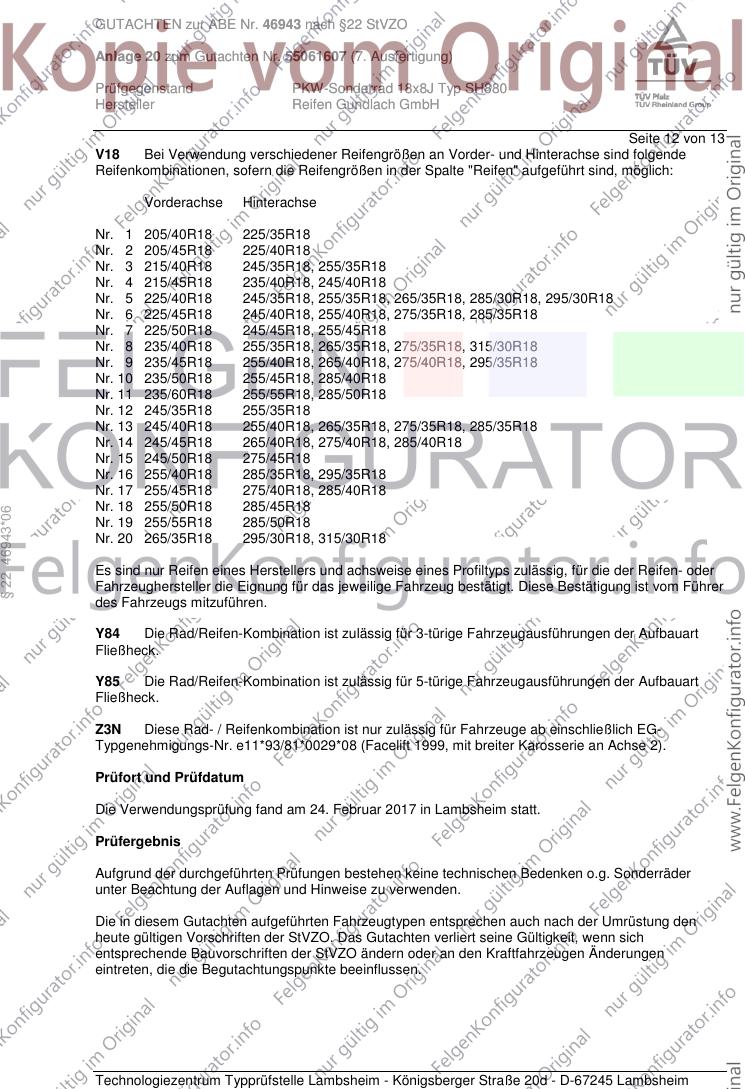

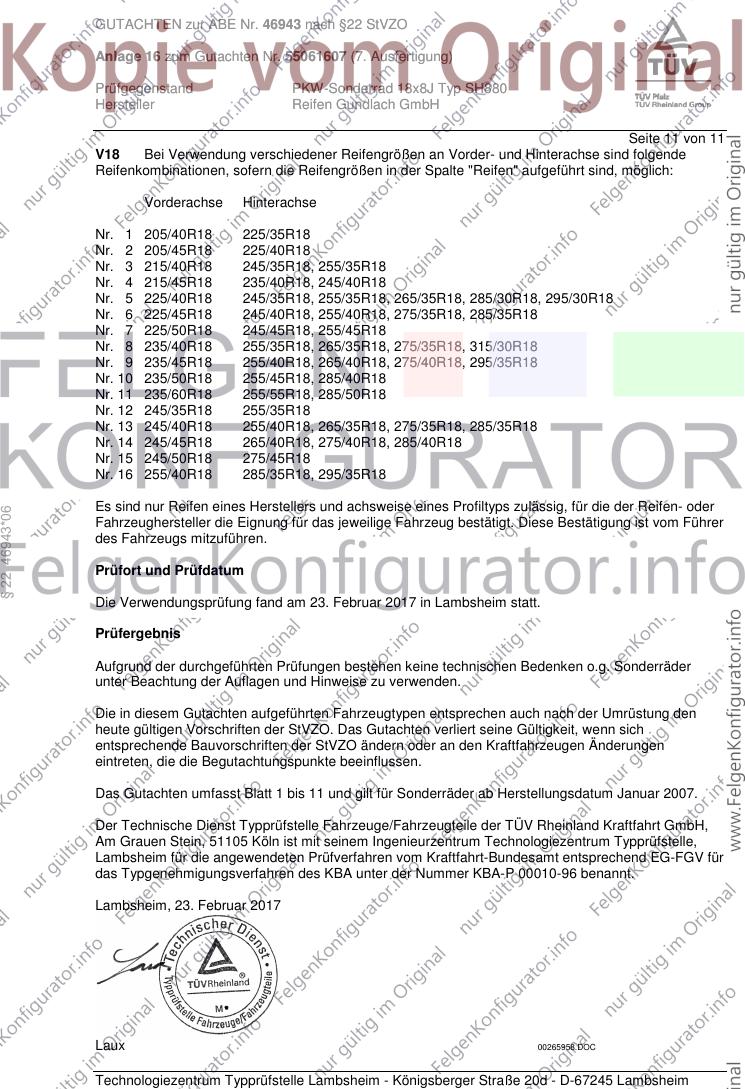

V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
§ 22 46943*06
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 13 von 13
VL8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 2 235/40R18 245/40R18, 255/40R18, 285/35R18
Nr. 3 245/35R18 265/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
§ 22 46943*06
Kederband) zu entfernen.

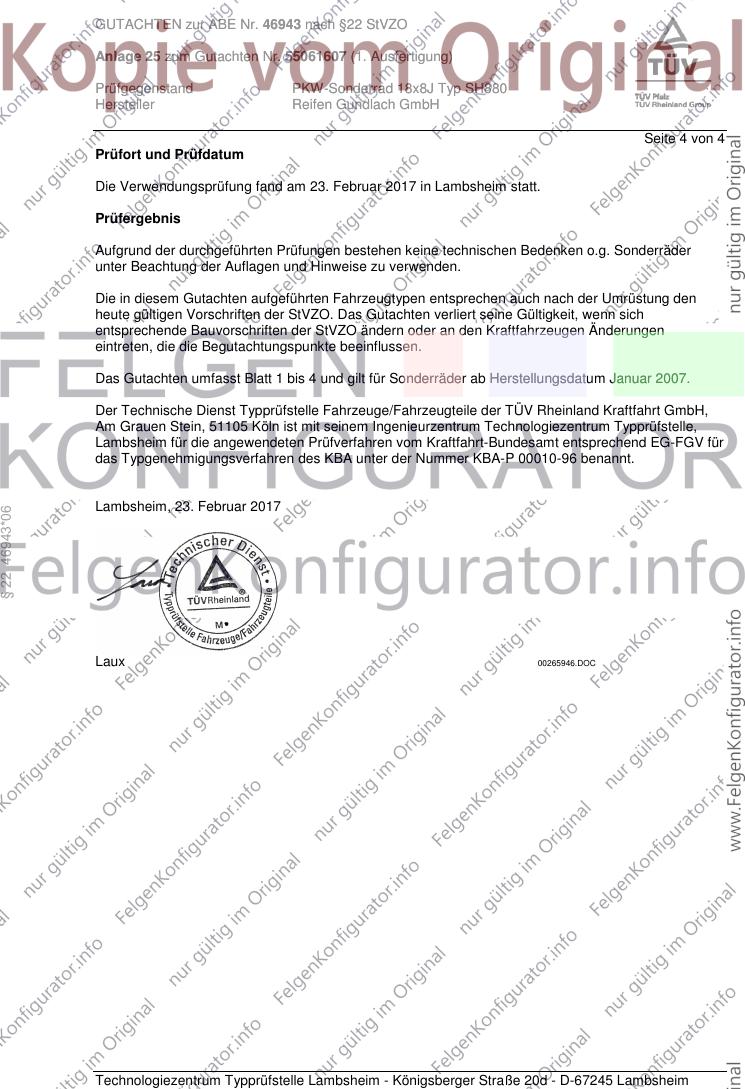

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Februar 2017 in Lambsheim statt.

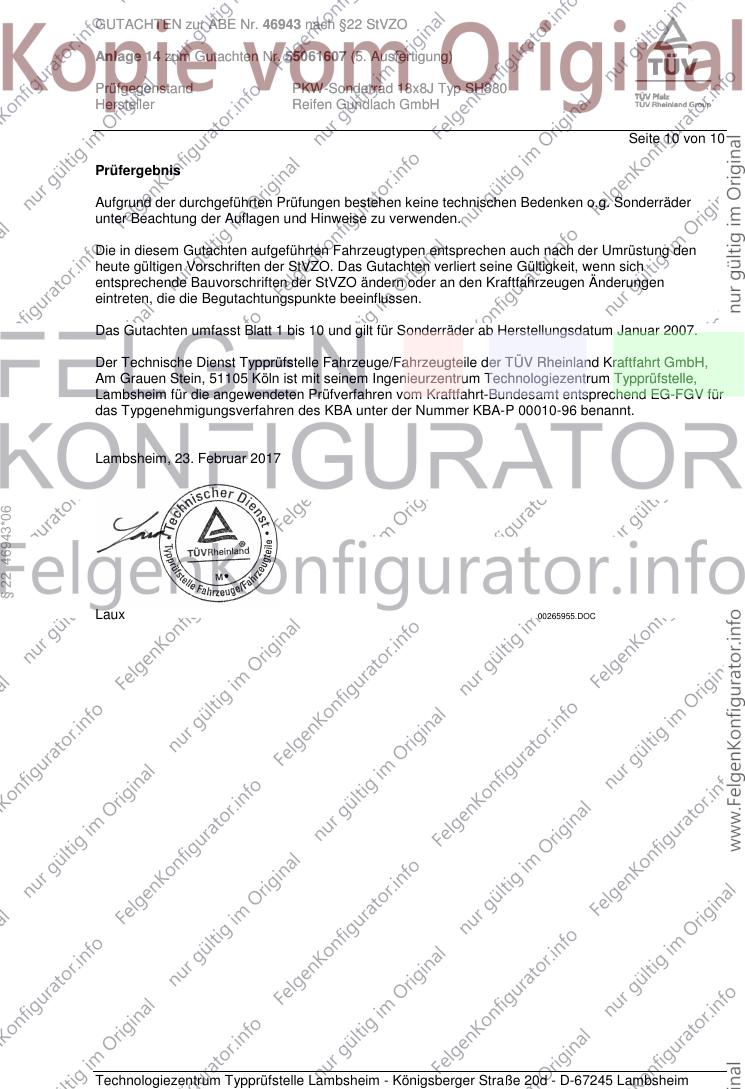

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Februar 2017
Laux 00265949.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 10

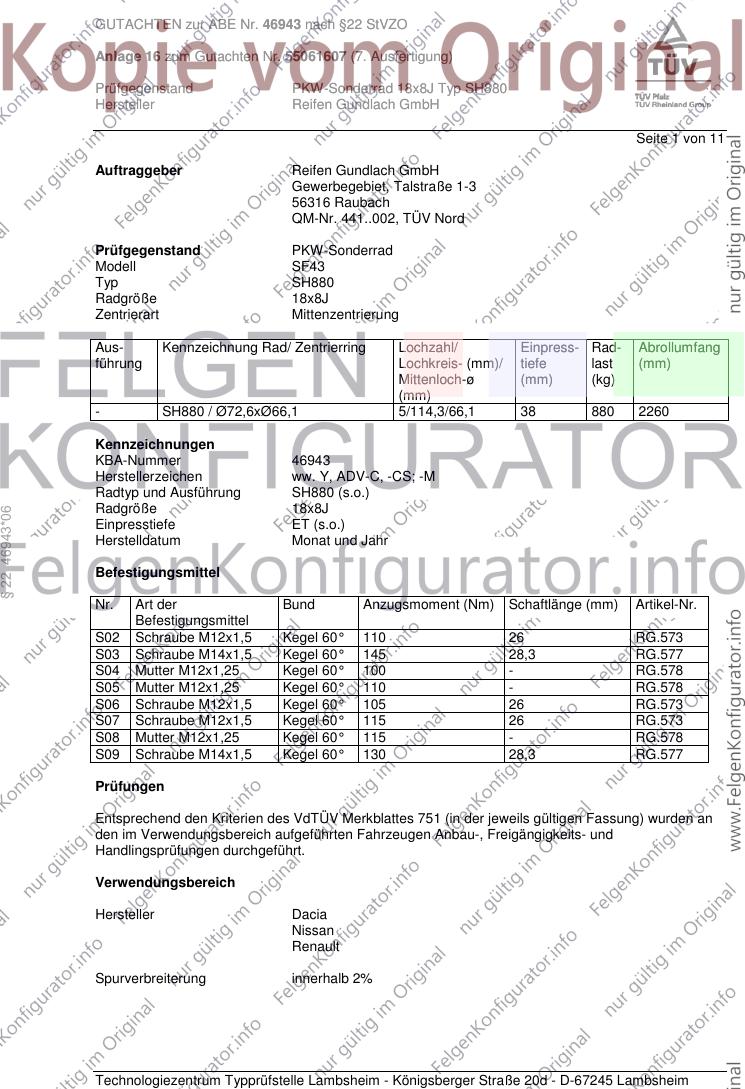

Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ64,1 5/114,3/64,1 38 880 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
§ 22 46943*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - RG.576
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Landrover
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Accord 110,115 215/45R18 K1c K2b T89 T93 A01 A12 A15
CU1,CU3 110-132 225/40R18 K1c K2b T88 T92 A18 Lim V18
e6*2001/116* 110-132 225/45R18 K1c K2b S02
0113, 0115*.. 110-132 235/40R18 K1c K2b K41 K42 K43
110-132 235/45R18 G03 K1c K2b K41 K42 K43
110-132 245/40R18 K2c K42 K56 R03
Honda Accord 148 225/40R18 K1c K2b A01 A12 A15
CU2 148 225/45R18 K1c K2b A18 Lim V18
e6*2001/116*0114*.. 148 235/40R18 K1c K2b K41 K42 K43 S02
148 235/45R18 G03 K1c K2b K41 K42 K43
148 245/40R18 K2c K42 K56 R03
Honda Accord Tourer 110,115 215/45R18 K1c K2b T89 T93 A01 A12 A15
CW1, CW3 110-132 225/40R18 K1c K2b T88 T92 A18 Car V18
e6*2001/116* 110-132 225/45R18 K1c K2b S02
0120,0122*.. 110-132 235/40R18 K1c K2b K41 K42 K43
110-132 235/45R18 G03 K1c K2b K41 K42 K43
110-132 245/40R18 K2c K42 K56 R03
§ 22 46943*06
Honda Accord Tourer 148 225/40R18 K1c K2b A01 A12 A15
CW2 148 225/45R18 K1c K2b A18 Car V18
e6*2001/116*0121*.. 148 235/40R18 K1c K2b K41 K42 K43 S02
148 235/45R18 G03 K1c K2b K41 K42 K43
148 245/40R18 K2c K42 K56 R03
Honda CR-V (I) 94,108 215/45R18 K1c K2b K42 Z70 A01 A12 A15
RD1, RD3 94,108 225/45R18 K1c K2b K42 Z70 A18 S02
e6*95/54*0044*.., 94,108 235/45R18 K1c K2c K42 K44 Z70
e6*98/14*0076*.. 94,108 245/40R18 K1c K2c K42 K44 Z70
94,108 245/45R18 K1c K2c K42 K44 Z70
Honda CR-V (II) 110 225/45R18 K1c K2c K42 A01 A12 A15
RD8 110 235/45R18 K1c K2c K42 A18 S02
e11*98/14*0190* 110 245/45R18 K1c K2c K42
00-01
Honda CR-V (II) 103-110 225/45R18 K1c K2c K42 A01 A12 A15
RD8, RD9 103-110 225/50R18 K1c K2c K42 A18 S02
e11*98/14*0190*02-.. 103-110 235/45R18 K1c K2c K42
e11*2001/116*0234*. 103-110 245/45R18 K1c K2c K42
103-110 255/45R18 K1c K2c K42 K44 LK6
Honda CR-V (III) 103-122 225/60R18 K1c A01 A12 A15
RE5, RE6, RE7 103-122 235/55R18 K1c K42 A18 S02
e11*2001/116* 103-122 245/50R18 K1c K2a K2b K42
0301*00-05,
0302*00-05,
0322*00-03
Honda CR-V (IV) 88-114 225/60R18 K1c K2b K6c K6w A01 A12 A15
RE5, RE6 88-114 235/55R18 K1c K2b K6c K6w A18 A57 S02
e11*2001/116*
0301*06-09,
0302*06-10
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

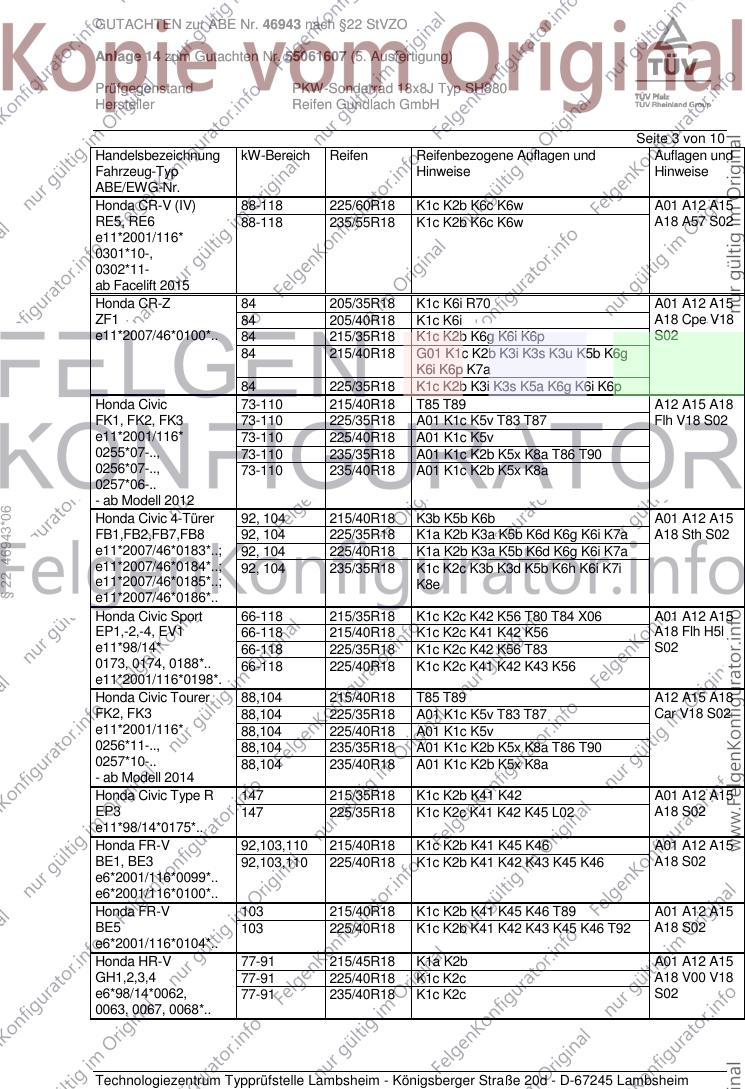

Honda CR-V (IV) 88-118 225/60R18 K1c K2b K6c K6w A01 A12 A15
RE5, RE6 88-118 235/55R18 K1c K2b K6c K6w A18 A57 S02
e11*2001/116*
0301*10-,
0302*11-
ab Facelift 2015
Honda CR-Z 84 205/35R18 K1c K6i R70 A01 A12 A15
ZF1 84 205/40R18 K1c K6i A18 Cpe V18
e11*2007/46*0100*.. 84 215/35R18 K1c K2b K6g K6i K6p S02
84 215/40R18 G01 K1c K2b K3i K3s K3u K5b K6g
K6i K6p K7a
84 225/35R18 K1c K2b K3i K3s K5a K6g K6i K6p
Honda Civic 73-110 215/40R18 T85 T89 A12 A15 A18
FK1, FK2, FK3 73-110 225/35R18 A01 K1c K5v T83 T87 Flh V18 S02
e11*2001/116* 73-110 225/40R18 A01 K1c K5v
0255*07-.., 73-110 235/35R18 A01 K1c K2b K5x K8a T86 T90
0256*07-.., 73-110 235/40R18 A01 K1c K2b K5x K8a
0257*06-..
- ab Modell 2012
§ 22 46943*06
Honda Civic 4-Türer 92, 104 215/40R18 K3b K5b K6b A01 A12 A15
FB1,FB2,FB7,FB8 92, 104 225/35R18 K1a K2b K3a K5b K6d K6g K6i K7a A18 Sth S02
e11*2007/46*0183*..; 92, 104 225/40R18 K1a K2b K3a K5b K6d K6g K6i K7a
e11*2007/46*0184*..; 92, 104 235/35R18 K1c K2c K3b K3d K5b K6h K6i K7i
e11*2007/46*0185*..; K8e
e11*2007/46*0186*..
Honda Civic Sport 66-118 215/35R18 K1c K2c K42 K56 T80 T84 X06 A01 A12 A15
EP1,-2,-4, EV1 66-118 215/40R18 K1c K2c K41 K42 K56 A18 Flh H5l
e11*98/14* 66-118 225/35R18 K1c K2c K42 K56 T83 S02
0173, 0174, 0188*.. 66-118 225/40R18 K1c K2c K41 K42 K43 K56
e11*2001/116*0198*.
Honda Civic Tourer 88,104 215/40R18 T85 T89 A12 A15 A18
FK2, FK3 88,104 225/35R18 A01 K1c K5v T83 T87 Car V18 S02
e11*2001/116* 88,104 225/40R18 A01 K1c K5v
0256*11-.., 88,104 235/35R18 A01 K1c K2b K5x K8a T86 T90
0257*10-.. 88,104 235/40R18 A01 K1c K2b K5x K8a
- ab Modell 2014
Honda Civic Type R 147 215/35R18 K1c K2b K41 K42 A01 A12 A15
EP3 147 225/35R18 K1c K2c K41 K42 K45 L02 A18 S02
e11*98/14*0175*..
Honda FR-V 92,103,110 215/40R18 K1c K2b K41 K45 K46 A01 A12 A15
BE1, BE3 92,103,110 225/40R18 K1c K2b K41 K42 K43 K45 K46 A18 S02
e6*2001/116*0099*..
e6*2001/116*0100*..
Honda FR-V 103 215/40R18 K1c K2b K41 K45 K46 T89 A01 A12 A15
BE5 103 225/40R18 K1c K2b K41 K42 K43 K45 K46 T92 A18 S02
e6*2001/116*0104*..
Honda HR-V 77-91 215/45R18 K1a K2b A01 A12 A15
GH1,2,3,4 77-91 225/40R18 K1c K2c A18 V00 V18
e6*98/14*0062, 77-91 235/40R18 K1c K2c S02
0063, 0067, 0068*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

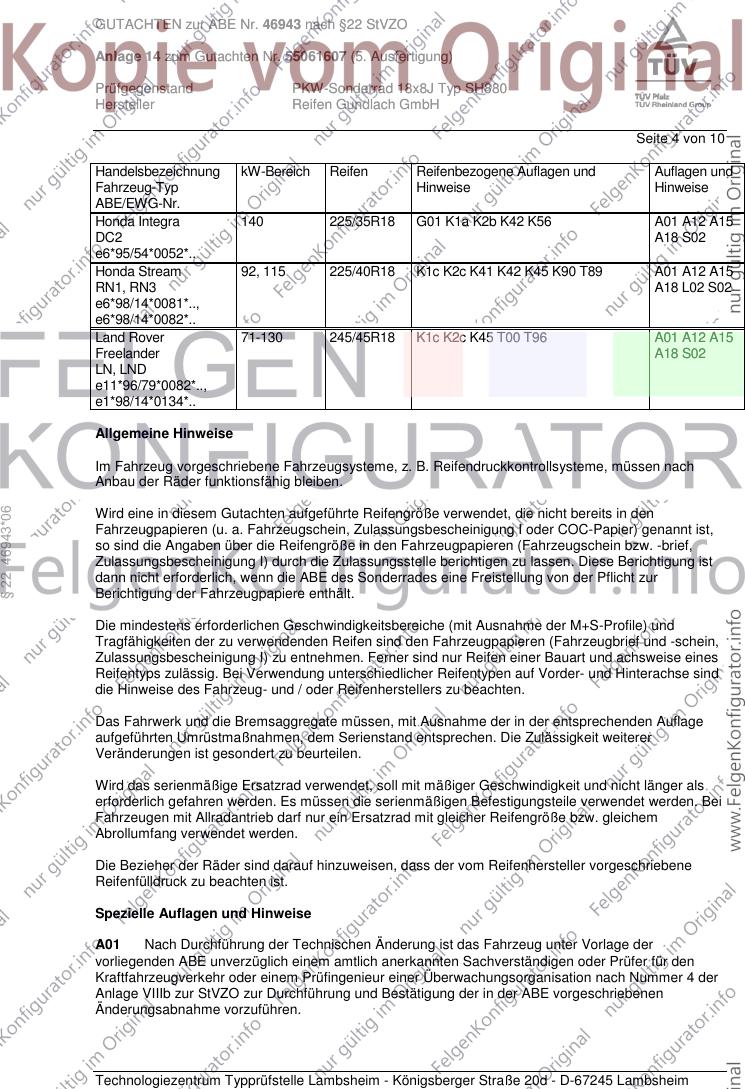

Honda Integra 140 225/35R18 G01 K1a K2b K42 K56 A01 A12 A15
DC2 A18 S02
e6*95/54*0052*..
Honda Stream 92, 115 225/40R18 K1c K2c K41 K42 K45 K90 T89 A01 A12 A15
RN1, RN3 A18 L02 S02
e6*98/14*0081*..,
e6*98/14*0082*..
Land Rover 71-130 245/45R18 K1c K2c K45 T00 T96 A01 A12 A15
Freelander A18 S02
LN, LND
e11*96/79*0082*..,
e1*98/14*0134*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
§ 22 46943*06
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 10

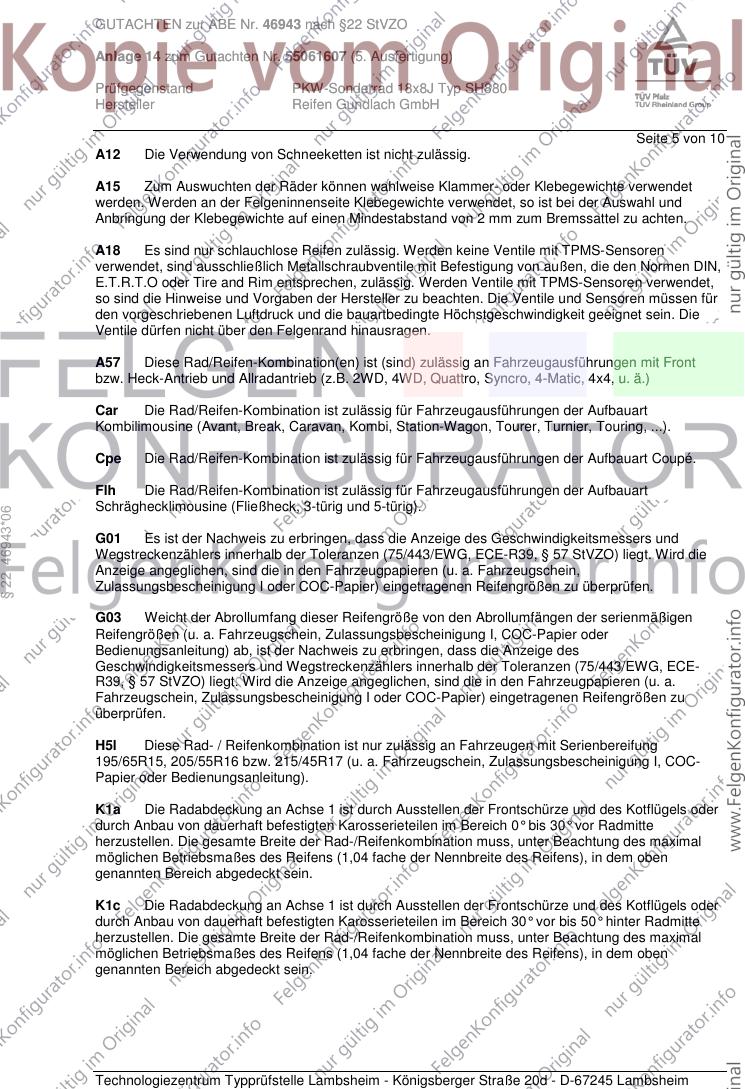

A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
§ 22 46943*06
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
H5l Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
195/65R15, 205/55R16 bzw. 215/45R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 6 von 10
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
§ 22 46943*06
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

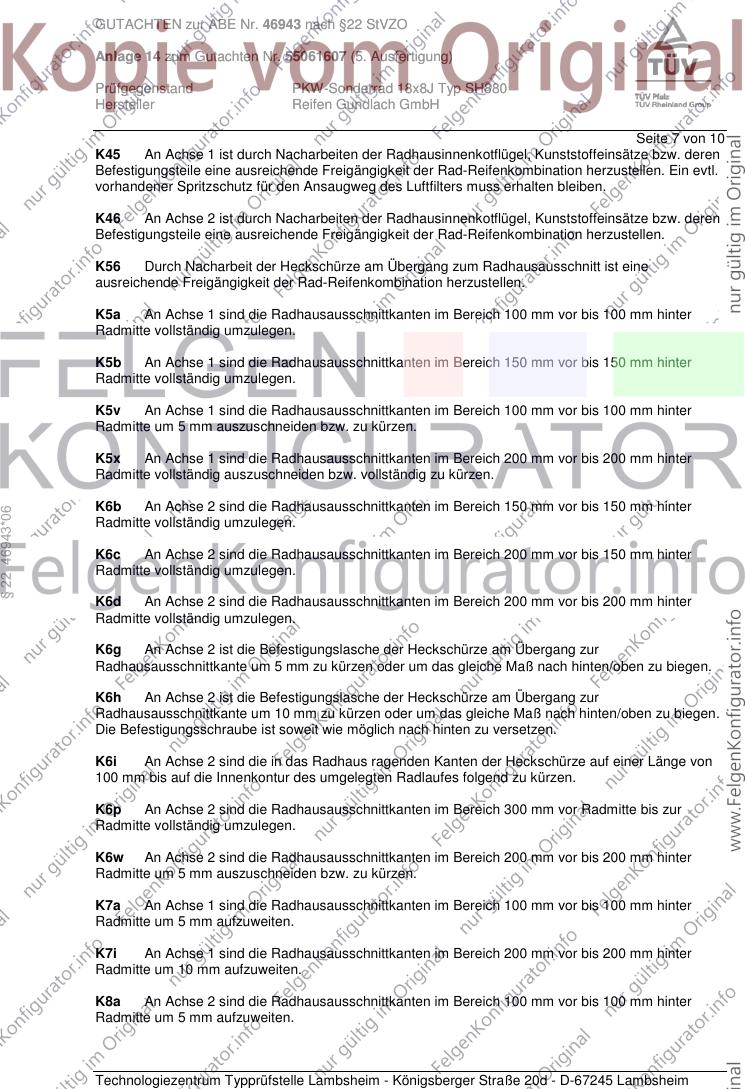

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 7 von 10
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
§ 22 46943*06
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6p An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor Radmitte bis zur
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.

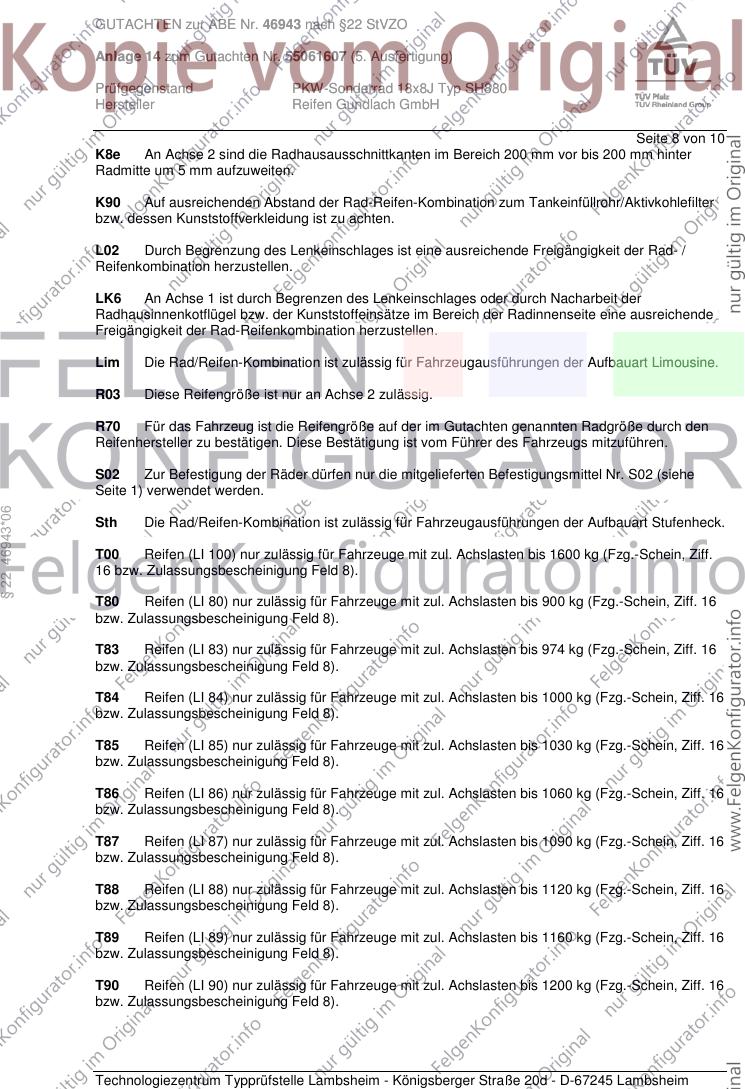

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 8 von 10
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
§ 22 46943*06
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 9 von 10
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
§ 22 46943*06
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X06 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z70 Die Befestigungsschrauben bzw. Befestigungslaschen der Kunststoffradabdeckung an
Achse 2 sind zu versetzen oder zu entfernen (ggf. durch Verkleben erneut befestigen).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Februar 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Februar 2017
§ 22 46943*06
Laux 00265955.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 7
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ64,1 5/114,3/64,1 48 880 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
§ 22 46943*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - RG.576
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Spurverbreiterung innerhalb 2%

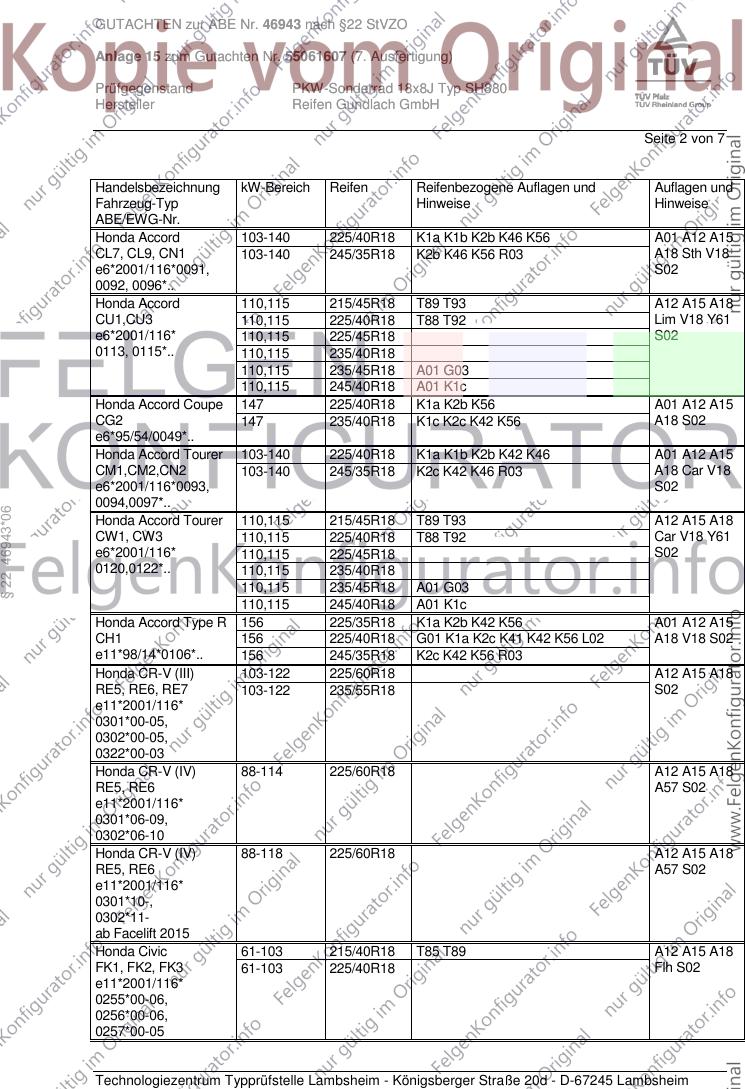

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Accord 103-140 225/40R18 K1a K1b K2b K46 K56 A01 A12 A15
CL7, CL9, CN1 103-140 245/35R18 K2b K46 K56 R03 A18 Sth V18
e6*2001/116*0091, S02
0092, 0096*..
Honda Accord 110,115 215/45R18 T89 T93 A12 A15 A18
CU1,CU3 110,115 225/40R18 T88 T92 Lim V18 Y61
e6*2001/116* 110,115 225/45R18 S02
0113, 0115*.. 110,115 235/40R18
110,115 235/45R18 A01 G03
110,115 245/40R18 A01 K1c
Honda Accord Coupe 147 225/40R18 K1a K2b K56 A01 A12 A15
CG2 147 235/40R18 K1c K2c K42 K56 A18 S02
e6*95/54/0049*..
Honda Accord Tourer 103-140 225/40R18 K1a K1b K2b K42 K46 A01 A12 A15
CM1,CM2,CN2 103-140 245/35R18 K2c K42 K46 R03 A18 Car V18
e6*2001/116*0093, S02
0094,0097*..
§ 22 46943*06
Honda Accord Tourer 110,115 215/45R18 T89 T93 A12 A15 A18
CW1, CW3 110,115 225/40R18 T88 T92 Car V18 Y61
e6*2001/116* 110,115 225/45R18 S02
0120,0122*.. 110,115 235/40R18
110,115 235/45R18 A01 G03
110,115 245/40R18 A01 K1c
Honda Accord Type R 156 225/35R18 K1a K2b K42 K56 A01 A12 A15
CH1 156 225/40R18 G01 K1a K2c K41 K42 K56 L02 A18 V18 S02
e11*98/14*0106*.. 156 245/35R18 K2c K42 K56 R03
Honda CR-V (III) 103-122 225/60R18 A12 A15 A18
RE5, RE6, RE7 103-122 235/55R18 S02
e11*2001/116*
0301*00-05,
0302*00-05,
0322*00-03
Honda CR-V (IV) 88-114 225/60R18 A12 A15 A18
RE5, RE6 A57 S02
e11*2001/116*
0301*06-09,
0302*06-10
Honda CR-V (IV) 88-118 225/60R18 A12 A15 A18
RE5, RE6 A57 S02
e11*2001/116*
0301*10-,
0302*11-
ab Facelift 2015
Honda Civic 61-103 215/40R18 T85 T89 A12 A15 A18
FK1, FK2, FK3 61-103 225/40R18 Flh S02
e11*2001/116*
0255*00-06,
0256*00-06,
0257*00-05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 73-110 215/40R18 T85 T89 A12 A15 A18
FK1, FK2, FK3 73-110 225/35R18 T83 T87 Flh V18 S02
e11*2001/116* 73-110 225/40R18
0255*07-..,
0256*07-..,
0257*06-..
- ab Modell 2012
Honda Civic Tourer 88,104 215/40R18 T85 T89 A12 A15 A18
FK2, FK3 88,104 225/35R18 T83 T87 Car V18 S02
e11*2001/116* 88,104 225/40R18
0256*11-..,
0257*10-..
- ab Modell 2014
Honda Civic Type S/R 73-148 215/40R18 T85 T89 A12 A15 A18
FN1, FN2, FN3, FN4 73-148 225/40R18 Flh S02
e11*2001/116*
0297,0306,0298,
0334*..
§ 22 46943*06
Honda FR-V 92,103,110 215/40R18 A12 A15 A18
BE1, BE3 92,103,110 225/40R18 S02
e6*2001/116*0099*..
e6*2001/116*0100*..
Honda FR-V 103 215/40R18 T89 A12 A15 A18
BE5 103 225/40R18 T92 S02
e6*2001/116*0104*..
Honda HR-V 88, 96 215/45R18 A31 A15 A18 A58
RU 88, 96 225/45R18 A90 S02
e6*2007/46*0158*.. 88, 96 235/45R18 A01 A12 K1c K2b
88, 96 245/40R18 A01 A12 K1c K2b
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 7
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
§ 22 46943*06
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

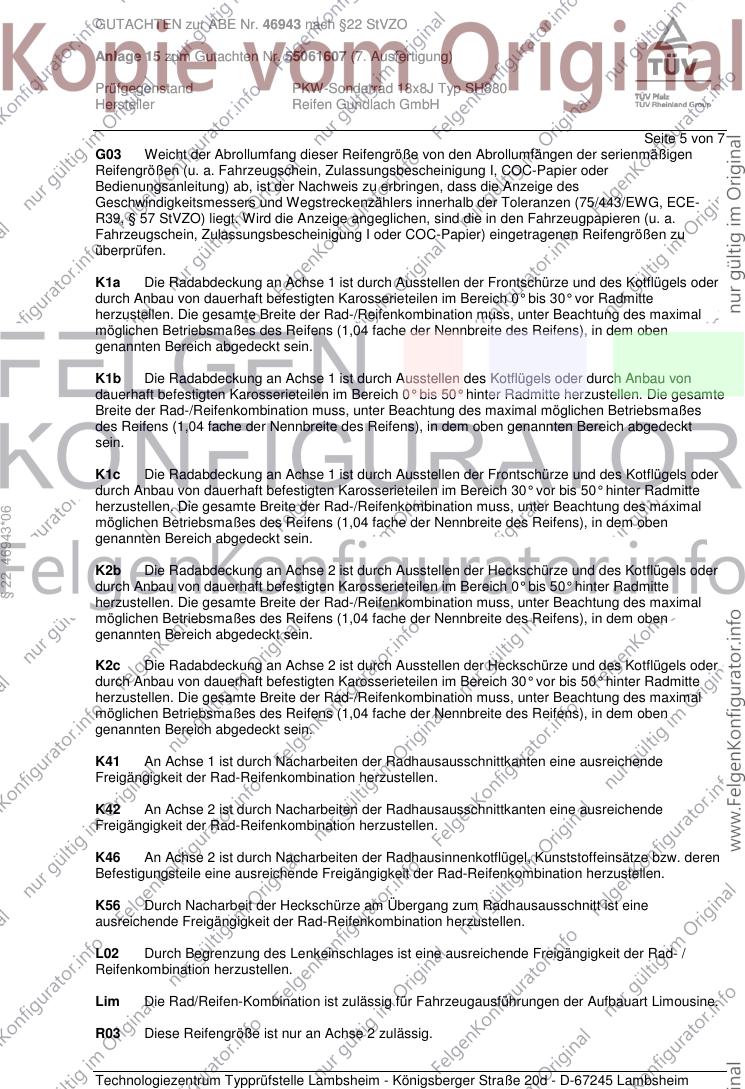

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 7
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
§ 22 46943*06
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 6 von 7
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 46943*06
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y61 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Februar 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Februar 2017
§ 22 46943*06
Laux 00265957.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ66,1 5/114,3/66,1 38 880 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
§ 22 46943*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 26 RG.573
S03 Schraube M14x1,5 Kegel 60° 145 28,3 RG.577
S04 Mutter M12x1,25 Kegel 60° 100 - RG.578
S05 Mutter M12x1,25 Kegel 60° 110 - RG.578
S06 Schraube M12x1,5 Kegel 60° 105 26 RG.573
S07 Schraube M12x1,5 Kegel 60° 115 26 RG.573
S08 Mutter M12x1,25 Kegel 60° 115 - RG.578
S09 Schraube M14x1,5 Kegel 60° 130 28,3 RG.577
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%

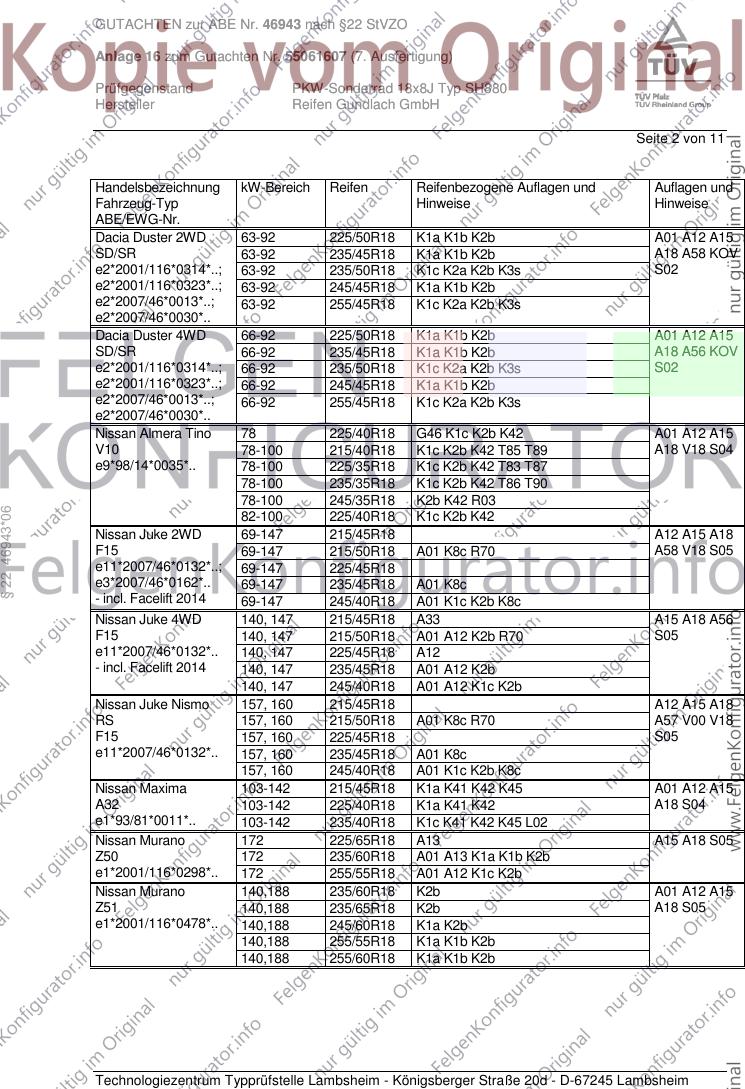

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 225/50R18 K1a K1b K2b A01 A12 A15
SD/SR 63-92 235/45R18 K1a K1b K2b A18 A58 KOV
e2*2001/116*0314*..; 63-92 235/50R18 K1c K2a K2b K3s S02
e2*2001/116*0323*..; 63-92 245/45R18 K1a K1b K2b
e2*2007/46*0013*..; 63-92 255/45R18 K1c K2a K2b K3s
e2*2007/46*0030*..
Dacia Duster 4WD 66-92 225/50R18 K1a K1b K2b A01 A12 A15
SD/SR 66-92 235/45R18 K1a K1b K2b A18 A56 KOV
e2*2001/116*0314*..; 66-92 235/50R18 K1c K2a K2b K3s S02
e2*2001/116*0323*..; 66-92 245/45R18 K1a K1b K2b
e2*2007/46*0013*..; 66-92 255/45R18 K1c K2a K2b K3s
e2*2007/46*0030*..
Nissan Almera Tino 78 225/40R18 G46 K1c K2b K42 A01 A12 A15
V10 78-100 215/40R18 K1c K2b K42 T85 T89 A18 V18 S04
e9*98/14*0035*.. 78-100 225/35R18 K1c K2b K42 T83 T87
78-100 235/35R18 K1c K2b K42 T86 T90
78-100 245/35R18 K2b K42 R03
§ 22 46943*06
82-100 225/40R18 K1c K2b K42
Nissan Juke 2WD 69-147 215/45R18 A12 A15 A18
F15 69-147 215/50R18 A01 K8c R70 A58 V18 S05
e11*2007/46*0132*..; 69-147 225/45R18
e3*2007/46*0162*.. 69-147 235/45R18 A01 K8c
- incl. Facelift 2014 69-147 245/40R18 A01 K1c K2b K8c
Nissan Juke 4WD 140, 147 215/45R18 A33 A15 A18 A56
F15 140, 147 215/50R18 A01 A12 K2b R70 S05
e11*2007/46*0132*.. 140, 147 225/45R18 A12
- incl. Facelift 2014 140, 147 235/45R18 A01 A12 K2b
140, 147 245/40R18 A01 A12 K1c K2b
Nissan Juke Nismo 157, 160 215/45R18 A12 A15 A18
RS 157, 160 215/50R18 A01 K8c R70 A57 V00 V18
F15 157, 160 225/45R18 S05
e11*2007/46*0132*.. 157, 160 235/45R18 A01 K8c
157, 160 245/40R18 A01 K1c K2b K8c
Nissan Maxima 103-142 215/45R18 K1a K41 K42 K45 A01 A12 A15
A32 103-142 225/40R18 K1a K41 K42 A18 S04
e1*93/81*0011*.. 103-142 235/40R18 K1c K41 K42 K45 L02
Nissan Murano 172 225/65R18 A13 A15 A18 S05
Z50 172 235/60R18 A01 A13 K1a K1b K2b
e1*2001/116*0298*.. 172 255/55R18 A01 A12 K1c K2b
Nissan Murano 140,188 235/60R18 K2b A01 A12 A15
Z51 140,188 235/65R18 K2b A18 S05
e1*2001/116*0478*.. 140,188 245/60R18 K1a K2b
140,188 255/55R18 K1a K1b K2b
140,188 255/60R18 K1a K1b K2b

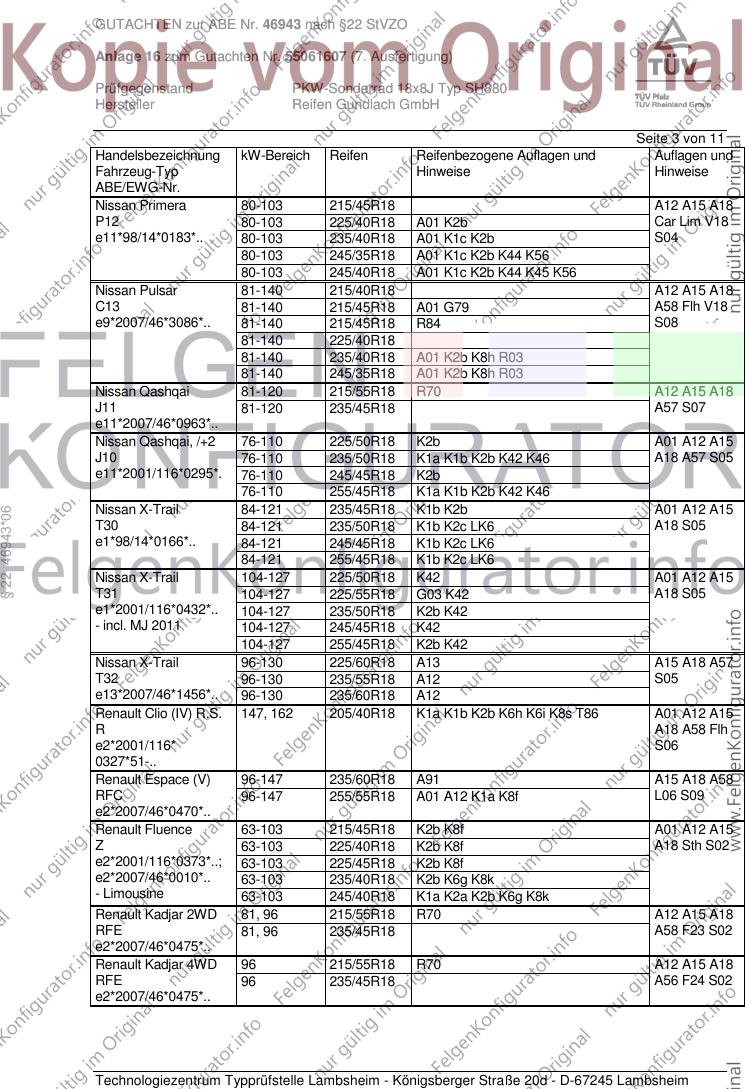

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Primera 80-103 215/45R18 A12 A15 A18
P12 80-103 225/40R18 A01 K2b Car Lim V18
e11*98/14*0183*.. 80-103 235/40R18 A01 K1c K2b S04
80-103 245/35R18 A01 K1c K2b K44 K56
80-103 245/40R18 A01 K1c K2b K44 K45 K56
Nissan Pulsar 81-140 215/40R18 A12 A15 A18
C13 81-140 215/45R18 A01 G79 A58 Flh V18
e9*2007/46*3086*.. 81-140 215/45R18 R84 S08
81-140 225/40R18
81-140 235/40R18 A01 K2b K8h R03
81-140 245/35R18 A01 K2b K8h R03
Nissan Qashqai 81-120 215/55R18 R70 A12 A15 A18
J11 81-120 235/45R18 A57 S07
e11*2007/46*0963*..
Nissan Qashqai, /+2 76-110 225/50R18 K2b A01 A12 A15
J10 76-110 235/50R18 K1a K1b K2b K42 K46 A18 A57 S05
e11*2001/116*0295*. 76-110 245/45R18 K2b
76-110 255/45R18 K1a K1b K2b K42 K46
Nissan X-Trail 84-121 235/45R18 K1b K2b A01 A12 A15
§ 22 46943*06
T30 84-121 235/50R18 K1b K2c LK6 A18 S05
e1*98/14*0166*.. 84-121 245/45R18 K1b K2c LK6
84-121 255/45R18 K1b K2c LK6
Nissan X-Trail 104-127 225/50R18 K42 A01 A12 A15
T31 104-127 225/55R18 G03 K42 A18 S05
e1*2001/116*0432*.. 104-127 235/50R18 K2b K42
- incl. MJ 2011 104-127 245/45R18 K42
104-127 255/45R18 K2b K42
Nissan X-Trail 96-130 225/60R18 A13 A15 A18 A57
T32 96-130 235/55R18 A12 S05
e13*2007/46*1456*.. 96-130 235/60R18 A12
Renault Clio (IV) R.S. 147, 162 205/40R18 K1a K1b K2b K6h K6i K8s T86 A01 A12 A15
R A18 A58 Flh
e2*2001/116* S06
0327*51-..
Renault Espace (V) 96-147 235/60R18 A91 A15 A18 A58
RFC 96-147 255/55R18 A01 A12 K1a K8f L06 S09
e2*2007/46*0470*..
Renault Fluence 63-103 215/45R18 K2b K8f A01 A12 A15
Z 63-103 225/40R18 K2b K8f A18 Sth S02
e2*2001/116*0373*..; 63-103 225/45R18 K2b K8f
e2*2007/46*0010*.. 63-103 235/40R18 K2b K6g K8k
- Limousine 63-103 245/40R18 K1a K2a K2b K6g K8k
Renault Kadjar 2WD 81, 96 215/55R18 R70 A12 A15 A18
RFE 81, 96 235/45R18 A58 F23 S02
e2*2007/46*0475*..
Renault Kadjar 4WD 96 215/55R18 R70 A12 A15 A18
RFE 96 235/45R18 A56 F24 S02
e2*2007/46*0475*..

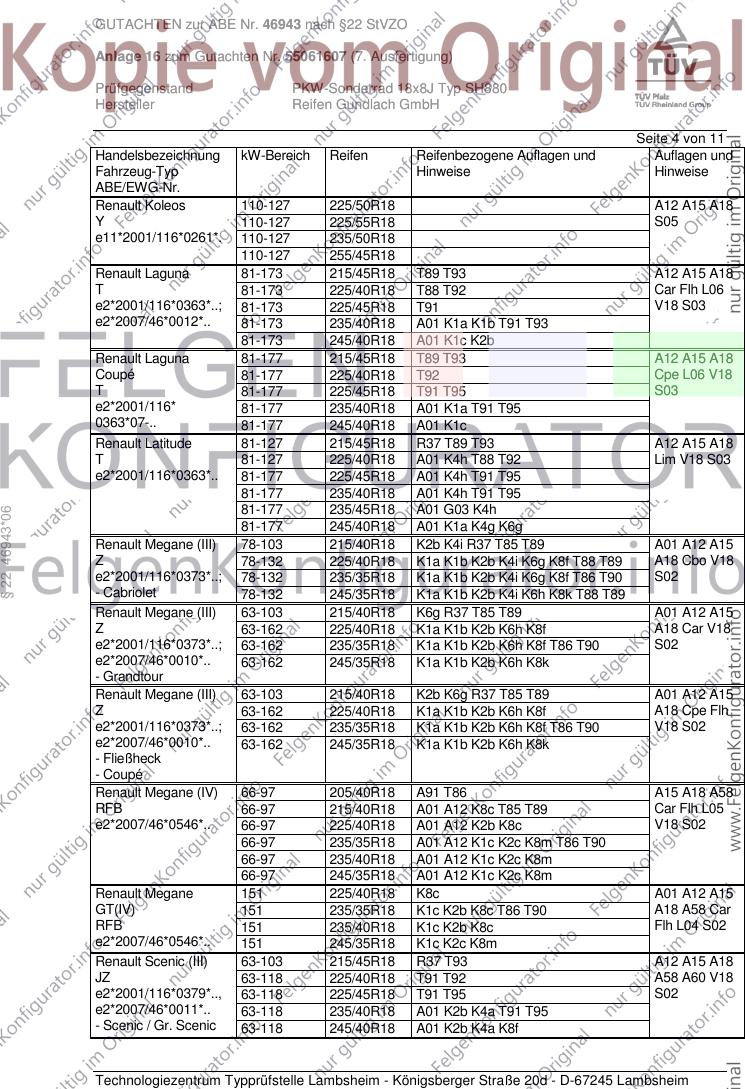

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Koleos 110-127 225/50R18 A12 A15 A18
Y 110-127 225/55R18 S05
e11*2001/116*0261*. 110-127 235/50R18
110-127 255/45R18
Renault Laguna 81-173 215/45R18 T89 T93 A12 A15 A18
T 81-173 225/40R18 T88 T92 Car Flh L06
e2*2001/116*0363*..; 81-173 225/45R18 T91 V18 S03
e2*2007/46*0012*.. 81-173 235/40R18 A01 K1a K1b T91 T93
81-173 245/40R18 A01 K1c K2b
Renault Laguna 81-177 215/45R18 T89 T93 A12 A15 A18
Coupé 81-177 225/40R18 T92 Cpe L06 V18
T 81-177 225/45R18 T91 T95 S03
e2*2001/116* 81-177 235/40R18 A01 K1a T91 T95
0363*07-.. 81-177 245/40R18 A01 K1c
Renault Latitude 81-127 215/45R18 R37 T89 T93 A12 A15 A18
T 81-127 225/40R18 A01 K4h T88 T92 Lim V18 S03
e2*2001/116*0363*.. 81-177 225/45R18 A01 K4h T91 T95
81-177 235/40R18 A01 K4h T91 T95
81-177 235/45R18 A01 G03 K4h
§ 22 46943*06
81-177 245/40R18 A01 K1a K4g K6g
Renault Megane (III) 78-103 215/40R18 K2b K4i R37 T85 T89 A01 A12 A15
Z 78-132 225/40R18 K1a K1b K2b K4i K6g K8f T88 T89 A18 Cbo V18
e2*2001/116*0373*..; 78-132 235/35R18 K1a K1b K2b K4i K6g K8f T86 T90 S02
- Cabriolet 78-132 245/35R18 K1a K1b K2b K4i K6h K8k T88 T89
Renault Megane (III) 63-103 215/40R18 K6g R37 T85 T89 A01 A12 A15
Z 63-162 225/40R18 K1a K1b K2b K6h K8f A18 Car V18
e2*2001/116*0373*..; 63-162 235/35R18 K1a K1b K2b K6h K8f T86 T90 S02
e2*2007/46*0010*.. 63-162 245/35R18 K1a K1b K2b K6h K8k
- Grandtour
Renault Megane (III) 63-103 215/40R18 K2b K6g R37 T85 T89 A01 A12 A15
Z 63-162 225/40R18 K1a K1b K2b K6h K8f A18 Cpe Flh
e2*2001/116*0373*..; 63-162 235/35R18 K1a K1b K2b K6h K8f T86 T90 V18 S02
e2*2007/46*0010*.. 63-162 245/35R18 K1a K1b K2b K6h K8k
- Fließheck
- Coupé
Renault Megane (IV) 66-97 205/40R18 A91 T86 A15 A18 A58
RFB 66-97 215/40R18 A01 A12 K8c T85 T89 Car Flh L05
e2*2007/46*0546*.. 66-97 225/40R18 A01 A12 K2b K8c V18 S02
66-97 235/35R18 A01 A12 K1c K2c K8m T86 T90
66-97 235/40R18 A01 A12 K1c K2c K8m
66-97 245/35R18 A01 A12 K1c K2c K8m
Renault Megane 151 225/40R18 K8c A01 A12 A15
GT(IV) 151 235/35R18 K1c K2b K8c T86 T90 A18 A58 Car
RFB 151 235/40R18 K1c K2b K8c Flh L04 S02
e2*2007/46*0546*.. 151 245/35R18 K1c K2c K8m
Renault Scenic (III) 63-103 215/45R18 R37 T93 A12 A15 A18
JZ 63-118 225/40R18 T91 T92 A58 A60 V18
e2*2001/116*0379*.., 63-118 225/45R18 T91 T95 S02
e2*2007/46*0011*.. 63-118 235/40R18 A01 K2b K4a T91 T95
- Scenic / Gr. Scenic 63-118 245/40R18 A01 K2b K4a K8f

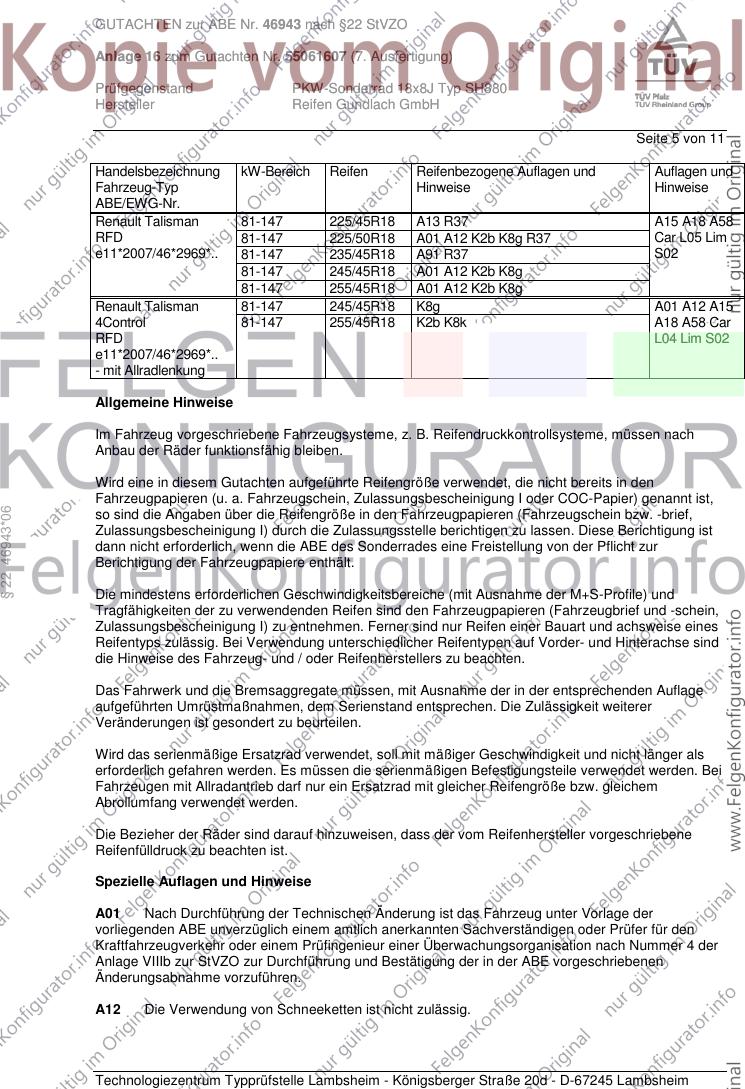

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Talisman 81-147 225/45R18 A13 R37 A15 A18 A58
RFD 81-147 225/50R18 A01 A12 K2b K8g R37 Car L05 Lim
e11*2007/46*2969*.. 81-147 235/45R18 A91 R37 S02
81-147 245/45R18 A01 A12 K2b K8g
81-147 255/45R18 A01 A12 K2b K8g
Renault Talisman 81-147 245/45R18 K8g A01 A12 A15
4Control 81-147 255/45R18 K2b K8k A18 A58 Car
RFD L04 Lim S02
e11*2007/46*2969*..
- mit Allradlenkung
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
§ 22 46943*06
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 6 von 11
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
§ 22 46943*06
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

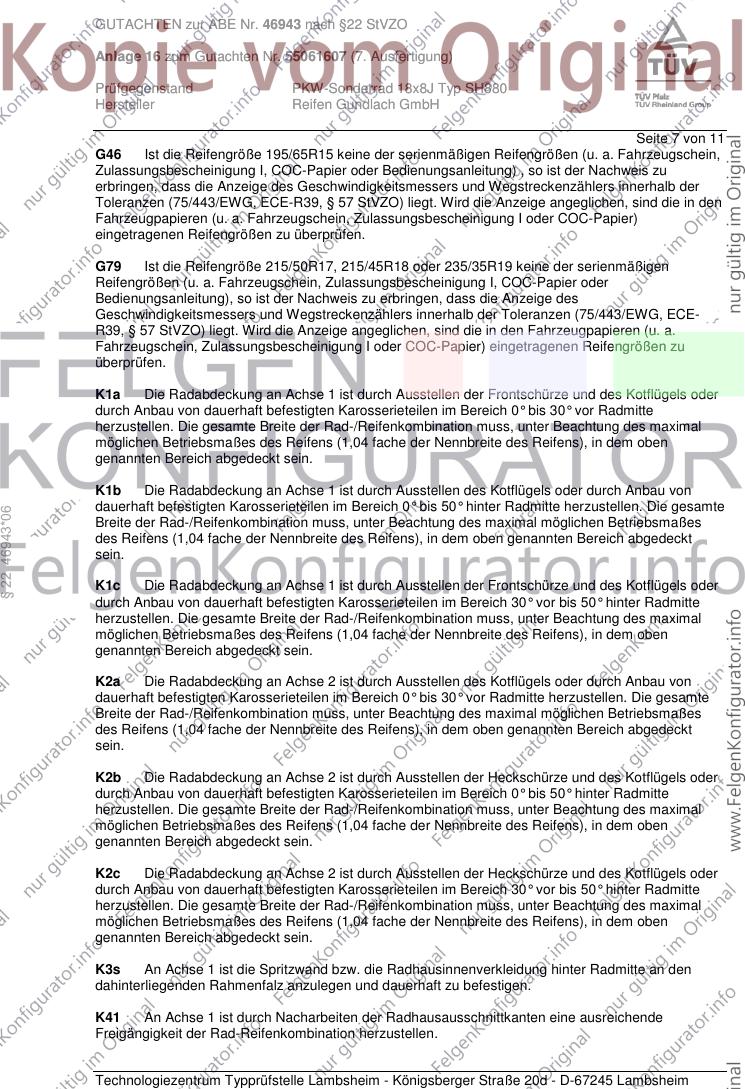

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 7 von 11
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
§ 22 46943*06
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 8 von 11
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
§ 22 46943*06
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.

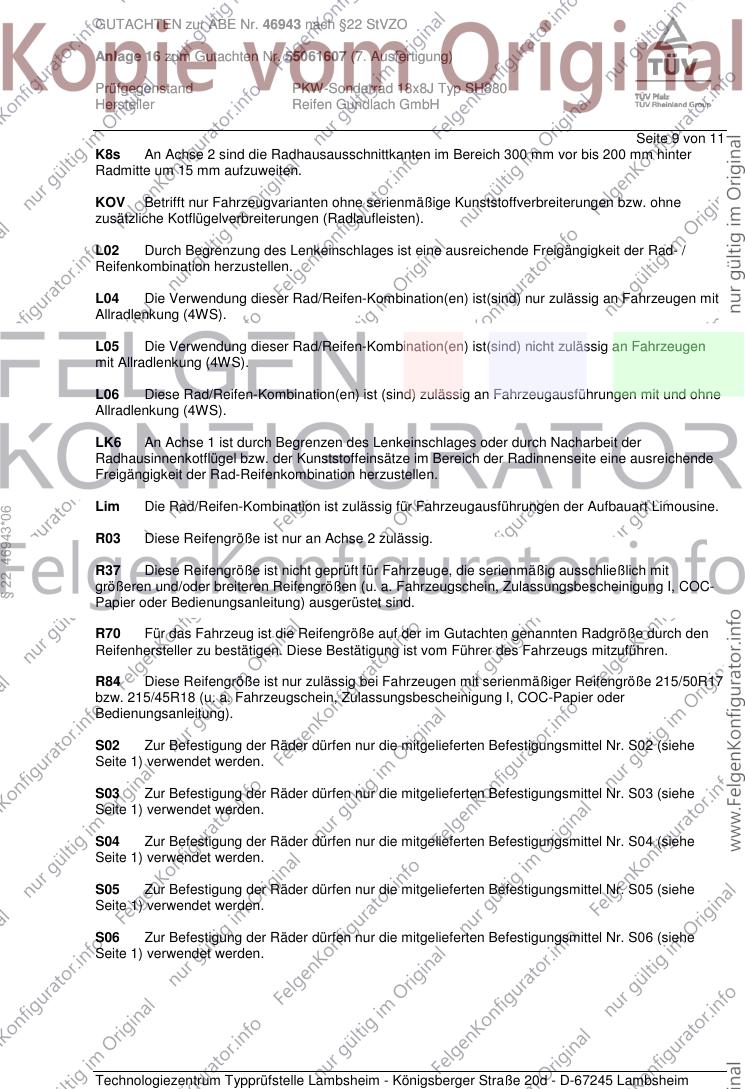

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 9 von 11
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
§ 22 46943*06
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R84 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/50R17
bzw. 215/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.

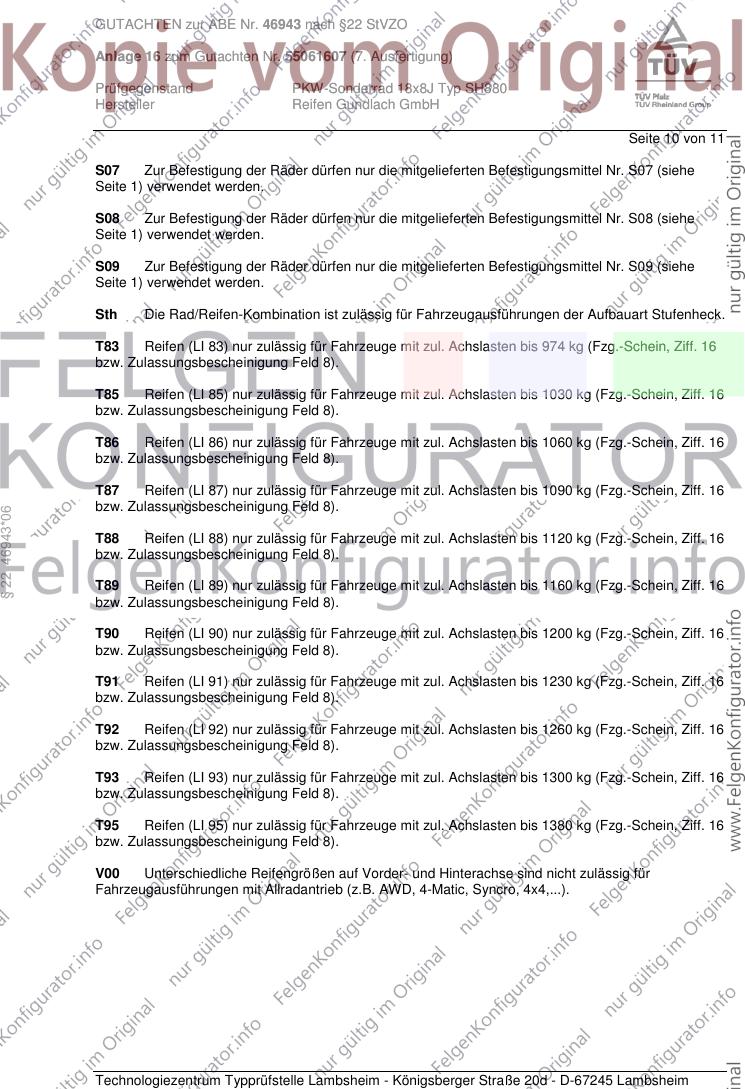

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 10 von 11
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 46943*06
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 11 von 11
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
§ 22 46943*06
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Februar 2017
Laux 00265958.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 18
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ67,1 5/114,3/67,1 38 880 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
§ 22 46943*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Mutter M12x1,5 Kegel 60° 110 - RG.580
S03 Mutter M12x1,5 Kegel 60° 130 - RG.580
S04 Mutter M12x1,5 Kegel 60° 135 - RG.580
S05 Mutter M12x1,5 (offen) Kegel 60° 110 - RG.580O
S06 Mutter M12x1,5 Kegel 60° 125 - RG.580
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/55R18 L02 R70 A01 A12 A15
JS 103-138 235/45R18 L02 A18 A58 Cbo
e11*2001/116*0143*. Lim S04
Citroen C-Crosser 115,125 225/55R18 A12 A15 A18
V*****, V 115,125 235/50R18 A01 K1a K1b K2b S02
e2*2001/116*0358*.. 115,125 245/50R18 A01 K1c K2b K42
115,125 255/45R18 A01 K1a K1b K2b
Citroen C4 Aircross 84-110 225/50R18 A12 A15 A18
B 84-110 225/55R18 A57 S02
e2*2007/46*0117*.. 84-110 235/50R18 A01 K1b K2b
84-110 255/45R18 A01 K1b K2b
Dodge Avenger 103-138 215/55R18 L02 R70 A01 A12 A15
JS 103-138 235/45R18 L02 A18 A58 Lim
e11*2001/116*0143*. S04
Ford Maverick /Esc. 91-149 235/50R18 K42 X45 X67 A01 A12 A15
1EZ, -/R; 1N2, -/R 91-149 235/60R18 G68 K42 A18 B02 S04
e4*98/14* 91-149 245/50R18 K2b K42 X45 X67
§ 22 46943*06
0043,0051*.., 91-149 255/45R18 K2b K42 X45 X67
e13*2001/116* 91-149 255/50R18 K2c K42 X67 X68
0091,0093*.. 91-149 255/55R18 G68 K2c K42
Hyundai Coupe 77-123 205/45R18 R37 R70 A12 A15 A18
GK 77-123 215/40R18 A01 K42 S02
e11*98/14*0186*.. 77-123 225/40R18 A01 K41 K42
Hyundai Grand Santa 145, 147 235/55R18 K1c K2a K2b A01 A12 A15
Fe 145, 147 235/60R18 K1c K2a K2b A18 A56 S06
DM 145, 147 255/50R18 K1c K2c
e11*2007/46*0633*.. 145, 147 255/55R18 K1c K2c
- incl. Facelift 2016
Hyundai Grandeur 110-191 225/50R18 A12 A15 A18
TG 110-191 235/45R18 Lim S02
e4*2001/116*0099*.. 110-191 245/45R18
Hyundai Santa Fe 110-145 235/60R18 A12 A15 A18
CM S05
e11*2001/116*0270*.
- incl. MJ.2010
Hyundai Santa Fe 110-147 235/55R18 K1c K2a K2b A01 A12 A15
DM 110-147 235/60R18 K1c K2a K2b A18 A57 S06
e11*2007/46*0633*.. 110-147 255/50R18 K1c K2c
- incl. Facelift 2016 110-147 255/55R18 K1c K2c
Hyundai Sonata 100-184 225/45R18 A12 A15 A18
NF 100-184 235/40R18 A01 K1c K42 K56 Lim V18 S02
e11*2001/116*0241*. 100-184 245/40R18 A01 K1c K2b K42 K56
Hyundai Trajet 82-127 235/40R18 K1a K2b K42 K90 T91 T93 A01 A12 A15
FO A18 LK6 S02
e11*98/14*0130*..

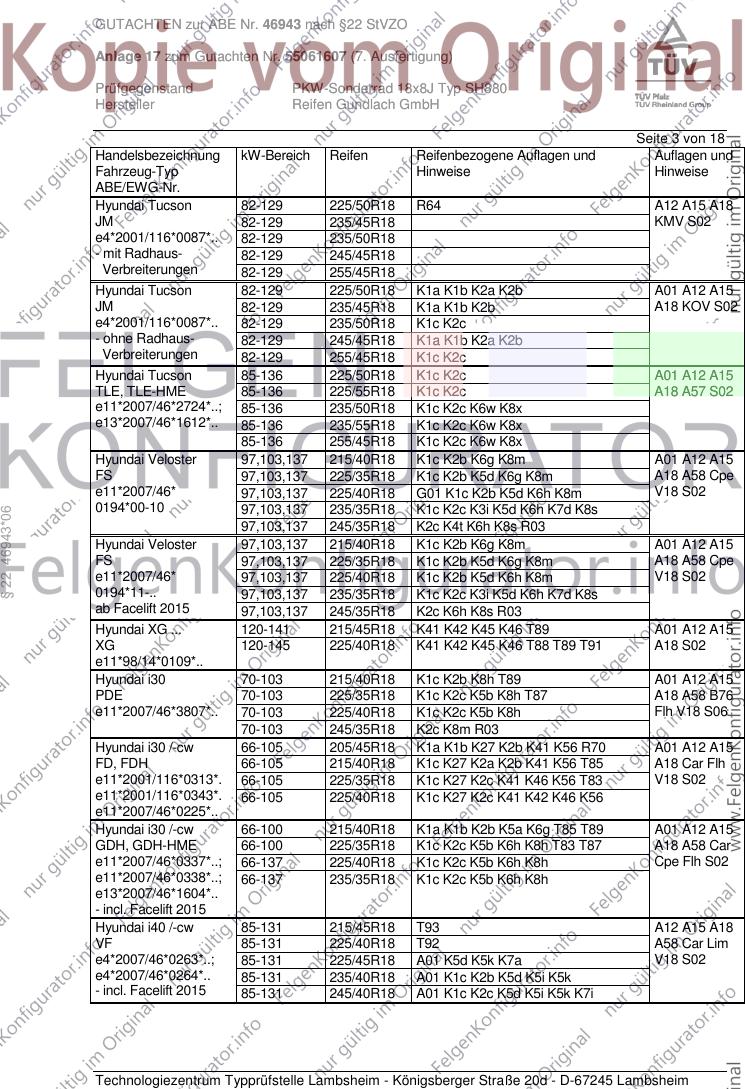

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson 82-129 225/50R18 R64 A12 A15 A18
JM 82-129 235/45R18 KMV S02
e4*2001/116*0087*.. 82-129 235/50R18
- mit Radhaus- 82-129 245/45R18
Verbreiterungen 82-129 255/45R18
Hyundai Tucson 82-129 225/50R18 K1a K1b K2a K2b A01 A12 A15
JM 82-129 235/45R18 K1a K1b K2b A18 KOV S02
e4*2001/116*0087*.. 82-129 235/50R18 K1c K2c
- ohne Radhaus- 82-129 245/45R18 K1a K1b K2a K2b
Verbreiterungen 82-129 255/45R18 K1c K2c
Hyundai Tucson 85-136 225/50R18 K1c K2c A01 A12 A15
TLE, TLE-HME 85-136 225/55R18 K1c K2c A18 A57 S02
e11*2007/46*2724*..; 85-136 235/50R18 K1c K2c K6w K8x
e13*2007/46*1612*.. 85-136 235/55R18 K1c K2c K6w K8x
85-136 255/45R18 K1c K2c K6w K8x
Hyundai Veloster 97,103,137 215/40R18 K1c K2b K6g K8m A01 A12 A15
FS 97,103,137 225/35R18 K1c K2b K5d K6g K8m A18 A58 Cpe
e11*2007/46* 97,103,137 225/40R18 G01 K1c K2b K5d K6h K8m V18 S02
0194*00-10 97,103,137 235/35R18 K1c K2c K3i K5d K6h K7d K8s
§ 22 46943*06
97,103,137 245/35R18 K2c K4t K6h K8s R03
Hyundai Veloster 97,103,137 215/40R18 K1c K2b K6g K8m A01 A12 A15
FS 97,103,137 225/35R18 K1c K2b K5d K6g K8m A18 A58 Cpe
e11*2007/46* 97,103,137 225/40R18 K1c K2b K5d K6h K8m V18 S02
0194*11-.. 97,103,137 235/35R18 K1c K2c K3i K5d K6h K7d K8s
ab Facelift 2015 97,103,137 245/35R18 K2c K6h K8s R03
Hyundai XG ... 120-141 215/45R18 K41 K42 K45 K46 T89 A01 A12 A15
XG 120-145 225/40R18 K41 K42 K45 K46 T88 T89 T91 A18 S02
e11*98/14*0109*..
Hyundai i30 70-103 215/40R18 K1c K2b K8h T89 A01 A12 A15
PDE 70-103 225/35R18 K1c K2c K5b K8h T87 A18 A58 B76
e11*2007/46*3807*.. 70-103 225/40R18 K1c K2c K5b K8h Flh V18 S06
70-103 245/35R18 K2c K8m R03
Hyundai i30 /-cw 66-105 205/45R18 K1a K1b K27 K2b K41 K56 R70 A01 A12 A15
FD, FDH 66-105 215/40R18 K1c K27 K2a K2b K41 K56 T85 A18 Car Flh
e11*2001/116*0313*. 66-105 225/35R18 K1c K27 K2c K41 K46 K56 T83 V18 S02
e11*2001/116*0343*. 66-105 225/40R18 K1c K27 K2c K41 K42 K46 K56
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 215/40R18 K1a K1b K2b K5a K6g T85 T89 A01 A12 A15
GDH, GDH-HME 66-100 225/35R18 K1c K2c K5b K6h K8h T83 T87 A18 A58 Car
e11*2007/46*0337*..; 66-137 225/40R18 K1c K2c K5b K6h K8h Cpe Flh S02
e11*2007/46*0338*..; 66-137 235/35R18 K1c K2c K5b K6h K8h
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i40 /-cw 85-131 215/45R18 T93 A12 A15 A18
VF 85-131 225/40R18 T92 A58 Car Lim
e4*2007/46*0263*..; 85-131 225/45R18 A01 K5d K5k K7a V18 S02
e4*2007/46*0264*.. 85-131 235/40R18 A01 K1c K2b K5d K5i K5k
- incl. Facelift 2015 85-131 245/40R18 A01 K1c K2c K5d K5i K5k K7i

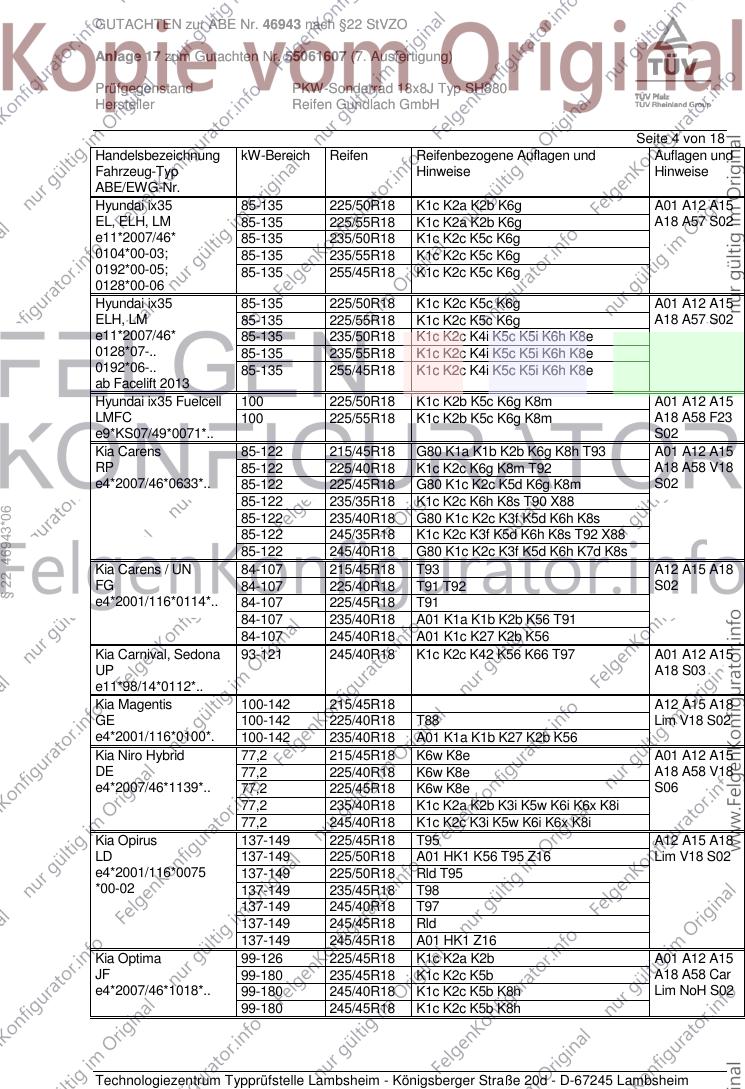

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai ix35 85-135 225/50R18 K1c K2a K2b K6g A01 A12 A15
EL, ELH, LM 85-135 225/55R18 K1c K2a K2b K6g A18 A57 S02
e11*2007/46* 85-135 235/50R18 K1c K2c K5c K6g
0104*00-03; 85-135 235/55R18 K1c K2c K5c K6g
0192*00-05; 85-135 255/45R18 K1c K2c K5c K6g
0128*00-06
Hyundai ix35 85-135 225/50R18 K1c K2c K5c K6g A01 A12 A15
ELH, LM 85-135 225/55R18 K1c K2c K5c K6g A18 A57 S02
e11*2007/46* 85-135 235/50R18 K1c K2c K4i K5c K5i K6h K8e
0128*07-.. 85-135 235/55R18 K1c K2c K4i K5c K5i K6h K8e
0192*06-.. 85-135 255/45R18 K1c K2c K4i K5c K5i K6h K8e
ab Facelift 2013
Hyundai ix35 Fuelcell 100 225/50R18 K1c K2b K5c K6g K8m A01 A12 A15
LMFC 100 225/55R18 K1c K2b K5c K6g K8m A18 A58 F23
e9*KS07/49*0071*.. S02
Kia Carens 85-122 215/45R18 G80 K1a K1b K2b K6g K8h T93 A01 A12 A15
RP 85-122 225/40R18 K1c K2c K6g K8m T92 A18 A58 V18
e4*2007/46*0633*.. 85-122 225/45R18 G80 K1c K2c K5d K6g K8m S02
85-122 235/35R18 K1c K2c K6h K8s T90 X88
§ 22 46943*06
85-122 235/40R18 G80 K1c K2c K3f K5d K6h K8s
85-122 245/35R18 K1c K2c K3f K5d K6h K8s T92 X88
85-122 245/40R18 G80 K1c K2c K3f K5d K6h K7d K8s
Kia Carens / UN 84-107 215/45R18 T93 A12 A15 A18
FG 84-107 225/40R18 T91 T92 S02
e4*2001/116*0114*.. 84-107 225/45R18 T91
84-107 235/40R18 A01 K1a K1b K2b K56 T91
84-107 245/40R18 A01 K1c K27 K2b K56
Kia Carnival, Sedona 93-121 245/40R18 K1c K2c K42 K56 K66 T97 A01 A12 A15
UP A18 S03
e11*98/14*0112*..
Kia Magentis 100-142 215/45R18 A12 A15 A18
GE 100-142 225/40R18 T88 Lim V18 S02
e4*2001/116*0100*. 100-142 235/40R18 A01 K1a K1b K27 K2b K56
Kia Niro Hybrid 77,2 215/45R18 K6w K8e A01 A12 A15
DE 77,2 225/40R18 K6w K8e A18 A58 V18
e4*2007/46*1139*.. 77,2 225/45R18 K6w K8e S06
77,2 235/40R18 K1c K2a K2b K3i K5w K6i K6x K8i
77,2 245/40R18 K1c K2c K3i K5w K6i K6x K8i
Kia Opirus 137-149 225/45R18 T95 A12 A15 A18
LD 137-149 225/50R18 A01 HK1 K56 T95 Z16 Lim V18 S02
e4*2001/116*0075 137-149 225/50R18 Rld T95
*00-02 137-149 235/45R18 T98
137-149 245/40R18 T97
137-149 245/45R18 Rld
137-149 245/45R18 A01 HK1 Z16
Kia Optima 99-126 225/45R18 K1c K2a K2b A01 A12 A15
JF 99-180 235/45R18 K1c K2c K5b A18 A58 Car
e4*2007/46*1018*.. 99-180 245/40R18 K1c K2c K5b K8h Lim NoH S02
99-180 245/45R18 K1c K2c K5b K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Optima Hybrid 115 225/45R18 K1c K2a K2b A01 A12 A15
JF 115 235/45R18 K1c K2c K5b A18 A58 Lim
e4*2007/46*1018*.. S02
Kia Optima Hybrid 110 215/45R18 A12 A15 A18
TFE 110 225/45R18 A01 K1a K1b K2b A58 Lim V18
e4*KS07/46*0009*.. 110 235/40R18 A01 K1c K2b S02
110 235/45R18 A01 K1c K2b
Kia Optima Spirit 100, 121 215/45R18 A12 A15 A18
TF 100, 121 225/45R18 A01 K1a K1b K2b A58 BK1 Lim
e4*2007/46*0255*.. 100, 121 235/40R18 A01 K1c K2b V18 S02
100, 121 235/45R18 A01 K1c K2b
100, 121 245/40R18 A01 K1c K2c K4i K6g K8h
Kia Sorento (II) 110-145 235/55R18 K2b A01 A12 A15
XM, XMG 110-145 235/60R18 K2b A18 A57 S02
e11*2001/116*0358*..;
e11*2007/46*0141*..;
e13*2007/46*1098*..
Kia Sorento (III) 110-145 235/55R18 K1c K2b A01 A12 A15
XM FL 110-145 235/60R18 K1c K2b A18 S02
§ 22 46943*06
e11*2007/46*0634*.. 110-145 255/50R18 K1c K2c
110-145 255/55R18 K1c K2c
Kia Sorento (IV) 136-147 235/55R18 K1a K1b K2a K2b A01 A12 A15
UM 136-147 235/60R18 K1a K1b K2a K2b A18 A57 S02
e4*2007/46*0894*.. 136-147 255/50R18 K1c K2c
136-147 255/55R18 K1c K2c
Kia Soul 85-103 215/45R18 G73 K1c K2b K5b K6h K7a K8e A01 A12 A15
AM 85-103 225/40R18 K1c K2b K5b K6h K7a K8e A18 A58 S02
e4*2001/116*0139*..; 85-103 225/45R18 G03 K1c K2b K5b K6h K7i K8e
e4*2007/46*0133*..
Kia Soul 91-113 215/45R18 K6w K8e R37 A01 A12 A15
PS 91-113 225/45R18 K2b K6w K8e R37 A18 A58 KMV
e4*2007/46*0825*.. 91-113 235/40R18 K2b K6w K8e R37 S06
- mit Radhaus- 91-150 235/45R18 G16 K2b K6w K8e
Verbreiterungen 91-150 245/40R18 K1a K1b K2b K5b K5w K6x K8m
Kia Soul 91-113 215/45R18 K1c K2b K8e R37 A01 A12 A15
PS 91-113 225/45R18 K1c K2c K8e R37 A18 A58 KOV
e4*2007/46*0825*.. 91-113 235/40R18 K1c K2c K8e R37 S06
- ohne Radhaus- 91-150 235/45R18 G16 K1c K2c K8e
Verbreiterungen
Kia Sportage 85-136 225/50R18 K1c K2a K2b A01 A12 A15
QLE 85-136 225/55R18 K1c K2a K2b A18 A57 S02
e11*2007/46*3144*.. 85-136 235/50R18 K1c K2c
85-136 235/55R18 K1c K2c
85-136 245/50R18 K1c K2c K6w
85-136 255/45R18 K1c K2c K6w
Kia Sportage 85-135 225/50R18 A12 A15 A18
SLS, SL 85-135 225/55R18 A57 S02
e11*2007/46* 85-135 235/50R18 A01 K1a K1b K2b
0136*00-09; 85-135 235/55R18 A01 K1a K1b K2b K6w
0166*00-05 85-135 255/45R18 A01 K1a K1b K2b

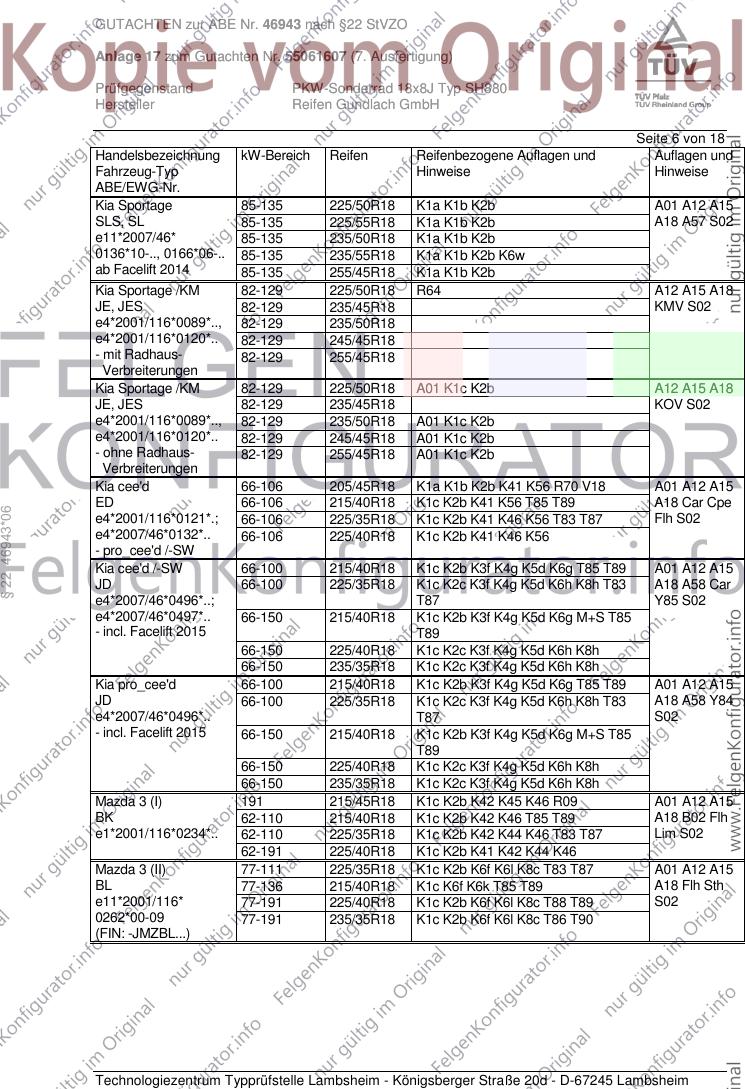

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage 85-135 225/50R18 K1a K1b K2b A01 A12 A15
SLS, SL 85-135 225/55R18 K1a K1b K2b A18 A57 S02
e11*2007/46* 85-135 235/50R18 K1a K1b K2b
0136*10-.., 0166*06-.. 85-135 235/55R18 K1a K1b K2b K6w
ab Facelift 2014 85-135 255/45R18 K1a K1b K2b
Kia Sportage /KM 82-129 225/50R18 R64 A12 A15 A18
JE, JES 82-129 235/45R18 KMV S02
e4*2001/116*0089*.., 82-129 235/50R18
e4*2001/116*0120*.. 82-129 245/45R18
- mit Radhaus- 82-129 255/45R18
Verbreiterungen
Kia Sportage /KM 82-129 225/50R18 A01 K1c K2b A12 A15 A18
JE, JES 82-129 235/45R18 KOV S02
e4*2001/116*0089*.., 82-129 235/50R18 A01 K1c K2b
e4*2001/116*0120*.. 82-129 245/45R18 A01 K1c K2b
- ohne Radhaus- 82-129 255/45R18 A01 K1c K2b
Verbreiterungen
Kia cee'd 66-106 205/45R18 K1a K1b K2b K41 K56 R70 V18 A01 A12 A15
ED 66-106 215/40R18 K1c K2b K41 K56 T85 T89 A18 Car Cpe
§ 22 46943*06
e4*2001/116*0121*.; 66-106 225/35R18 K1c K2b K41 K46 K56 T83 T87 Flh S02
e4*2007/46*0132*.. 66-106 225/40R18 K1c K2b K41 K46 K56
- pro_cee'd /-SW
Kia cee'd /-SW 66-100 215/40R18 K1c K2b K3f K4g K5d K6g T85 T89 A01 A12 A15
JD 66-100 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83 A18 A58 Car
e4*2007/46*0496*..; T87 Y85 S02
e4*2007/46*0497*.. 66-150 215/40R18 K1c K2b K3f K4g K5d K6g M+S T85
- incl. Facelift 2015 T89
66-150 225/40R18 K1c K2c K3f K4g K5d K6h K8h
66-150 235/35R18 K1c K2c K3f K4g K5d K6h K8h
Kia pro_cee'd 66-100 215/40R18 K1c K2b K3f K4g K5d K6g T85 T89 A01 A12 A15
JD 66-100 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83 A18 A58 Y84
e4*2007/46*0496*.. T87 S02
- incl. Facelift 2015 66-150 215/40R18 K1c K2b K3f K4g K5d K6g M+S T85
T89
66-150 225/40R18 K1c K2c K3f K4g K5d K6h K8h
66-150 235/35R18 K1c K2c K3f K4g K5d K6h K8h
Mazda 3 (I) 191 215/45R18 K1c K2b K42 K45 K46 R09 A01 A12 A15
BK 62-110 215/40R18 K1c K2b K42 K46 T85 T89 A18 B02 Flh
e1*2001/116*0234*.. 62-110 225/35R18 K1c K2b K42 K44 K46 T83 T87 Lim S02
62-191 225/40R18 K1c K2b K41 K42 K44 K46
Mazda 3 (II) 77-111 225/35R18 K1c K2b K6f K6l K8c T83 T87 A01 A12 A15
BL 77-136 215/40R18 K1c K6f K6k T85 T89 A18 Flh Sth
e11*2001/116* 77-191 225/40R18 K1c K2b K6f K6l K8c T88 T89 S02
0262*00-09 77-191 235/35R18 K1c K2b K6f K6l K8c T86 T90
(FIN: -JMZBL...)

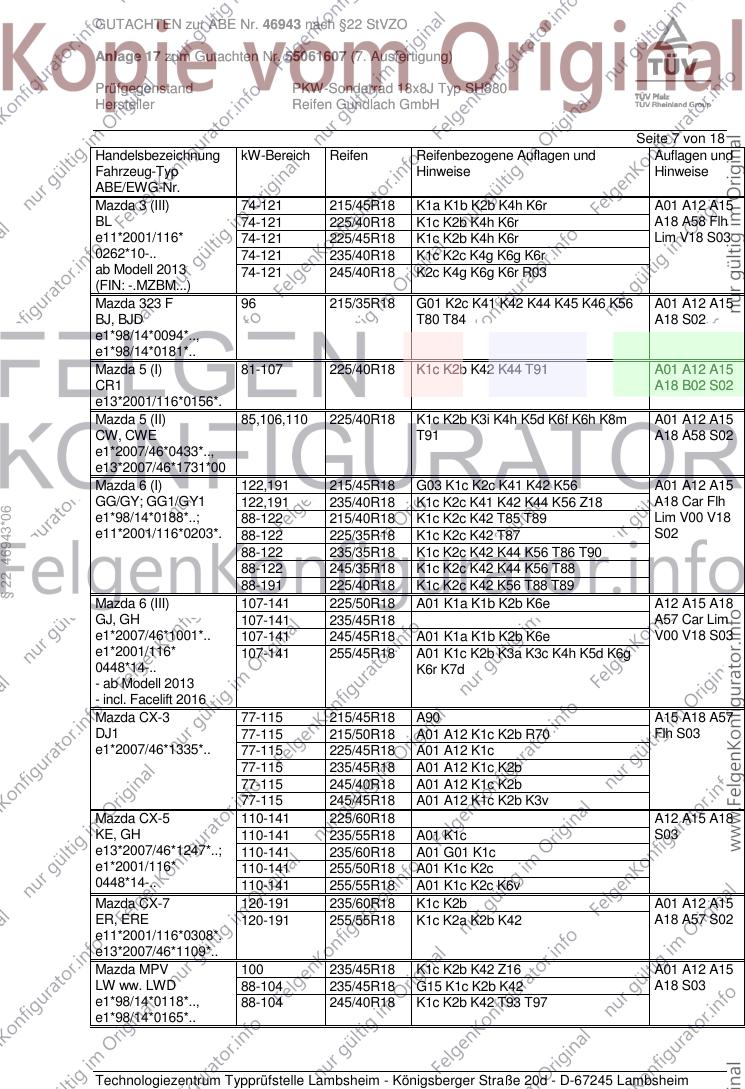

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 (III) 74-121 215/45R18 K1a K1b K2b K4h K6r A01 A12 A15
BL 74-121 225/40R18 K1c K2b K4h K6r A18 A58 Flh
e11*2001/116* 74-121 225/45R18 K1c K2b K4h K6r Lim V18 S03
0262*10-.. 74-121 235/40R18 K1c K2c K4g K6g K6r
ab Modell 2013 74-121 245/40R18 K2c K4g K6g K6r R03
(FIN: -.MZBM...)
Mazda 323 F 96 215/35R18 G01 K2c K41 K42 K44 K45 K46 K56 A01 A12 A15
BJ, BJD T80 T84 A18 S02
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda 5 (I) 81-107 225/40R18 K1c K2b K42 K44 T91 A01 A12 A15
CR1 A18 B02 S02
e13*2001/116*0156*.
Mazda 5 (II) 85,106,110 225/40R18 K1c K2b K3i K4h K5d K6f K6h K8m A01 A12 A15
CW, CWE T91 A18 A58 S02
e1*2007/46*0433*..,
e13*2007/46*1731*00
Mazda 6 (I) 122,191 215/45R18 G03 K1c K2c K41 K42 K56 A01 A12 A15
GG/GY; GG1/GY1 122,191 235/40R18 K1c K2c K41 K42 K44 K56 Z18 A18 Car Flh
§ 22 46943*06
e1*98/14*0188*..; 88-122 215/40R18 K1c K2c K42 T85 T89 Lim V00 V18
e11*2001/116*0203*. 88-122 225/35R18 K1c K2c K42 T87 S02
88-122 235/35R18 K1c K2c K42 K44 K56 T86 T90
88-122 245/35R18 K1c K2c K42 K44 K56 T88
88-191 225/40R18 K1c K2c K42 K56 T88 T89
Mazda 6 (III) 107-141 225/50R18 A01 K1a K1b K2b K6e A12 A15 A18
GJ, GH 107-141 235/45R18 A57 Car Lim
e1*2007/46*1001*.. 107-141 245/45R18 A01 K1a K1b K2b K6e V00 V18 S03
e1*2001/116* 107-141 255/45R18 A01 K1c K2b K3a K3c K4h K5d K6g
0448*14-.. K6r K7d
- ab Modell 2013
- incl. Facelift 2016
Mazda CX-3 77-115 215/45R18 A90 A15 A18 A57
DJ1 77-115 215/50R18 A01 A12 K1c K2b R70 Flh S03
e1*2007/46*1335*.. 77-115 225/45R18 A01 A12 K1c
77-115 235/45R18 A01 A12 K1c K2b
77-115 245/40R18 A01 A12 K1c K2b
77-115 245/45R18 A01 A12 K1c K2b K3v
Mazda CX-5 110-141 225/60R18 A12 A15 A18
KE, GH 110-141 235/55R18 A01 K1c S03
e13*2007/46*1247*..; 110-141 235/60R18 A01 G01 K1c
e1*2001/116* 110-141 255/50R18 A01 K1c K2c
0448*14-.. 110-141 255/55R18 A01 K1c K2c K6v
Mazda CX-7 120-191 235/60R18 K1c K2b A01 A12 A15
ER, ERE 120-191 255/55R18 K1c K2a K2b K42 A18 A57 S02
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MPV 100 235/45R18 K1c K2b K42 Z16 A01 A12 A15
LW ww. LWD 88-104 235/45R18 G15 K1c K2b K42 A18 S03
e1*98/14*0118*.., 88-104 245/40R18 K1c K2b K42 T93 T97
e1*98/14*0165*..

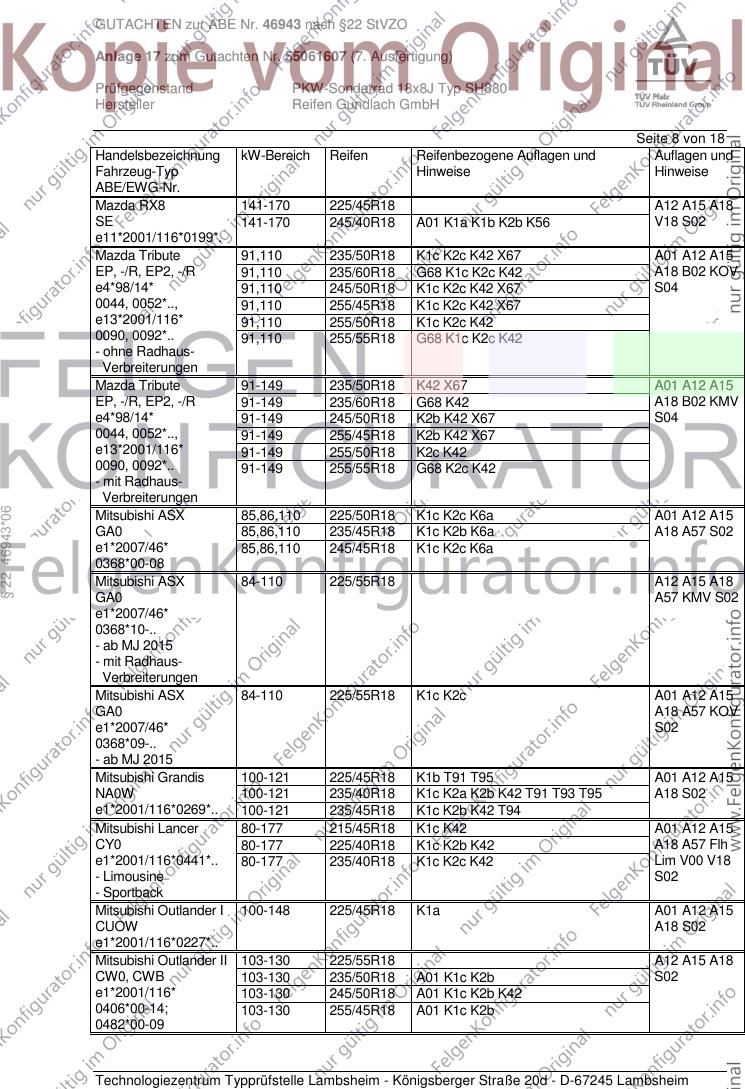

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda RX8 141-170 225/45R18 A12 A15 A18
SE 141-170 245/40R18 A01 K1a K1b K2b K56 V18 S02
e11*2001/116*0199*.
Mazda Tribute 91,110 235/50R18 K1c K2c K42 X67 A01 A12 A15
EP, -/R, EP2, -/R 91,110 235/60R18 G68 K1c K2c K42 A18 B02 KOV
e4*98/14* 91,110 245/50R18 K1c K2c K42 X67 S04
0044, 0052*.., 91,110 255/45R18 K1c K2c K42 X67
e13*2001/116* 91,110 255/50R18 K1c K2c K42
0090, 0092*.. 91,110 255/55R18 G68 K1c K2c K42
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 91-149 235/50R18 K42 X67 A01 A12 A15
EP, -/R, EP2, -/R 91-149 235/60R18 G68 K42 A18 B02 KMV
e4*98/14* 91-149 245/50R18 K2b K42 X67 S04
0044, 0052*.., 91-149 255/45R18 K2b K42 X67
e13*2001/116* 91-149 255/50R18 K2c K42
0090, 0092*.. 91-149 255/55R18 G68 K2c K42
- mit Radhaus-
Verbreiterungen
§ 22 46943*06
Mitsubishi ASX 85,86,110 225/50R18 K1c K2c K6a A01 A12 A15
GA0 85,86,110 235/45R18 K1c K2b K6a A18 A57 S02
e1*2007/46* 85,86,110 245/45R18 K1c K2c K6a
0368*00-08
Mitsubishi ASX 84-110 225/55R18 A12 A15 A18
GA0 A57 KMV S02
e1*2007/46*
0368*10-..
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 84-110 225/55R18 K1c K2c A01 A12 A15
GA0 A18 A57 KOV
e1*2007/46* S02
0368*09-..
- ab MJ 2015
Mitsubishi Grandis 100-121 225/45R18 K1b T91 T95 A01 A12 A15
NA0W 100-121 235/40R18 K1c K2a K2b K42 T91 T93 T95 A18 S02
e1*2001/116*0269*.. 100-121 235/45R18 K1c K2b K42 T94
Mitsubishi Lancer 80-177 215/45R18 K1c K42 A01 A12 A15
CY0 80-177 225/40R18 K1c K2b K42 A18 A57 Flh
e1*2001/116*0441*.. 80-177 235/40R18 K1c K2c K42 Lim V00 V18
- Limousine S02
- Sportback
Mitsubishi Outlander I 100-148 225/45R18 K1a A01 A12 A15
CUOW A18 S02
e1*2001/116*0227*..
Mitsubishi Outlander II 103-130 225/55R18 A12 A15 A18
CW0, CWB 103-130 235/50R18 A01 K1c K2b S02
e1*2001/116* 103-130 245/50R18 A01 K1c K2b K42
0406*00-14; 103-130 255/45R18 A01 K1c K2b
0482*00-09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander III 108, 110 225/55R18 A12 A15 A18
CW0 108, 110 235/50R18 A01 K1b T97 A57 KOV S02
e1*2001/116* 108, 110 245/50R18 A01 K1c K2b
0406*15-.. 108, 110 255/45R18 A01 K1b
- ab Modelljahr 2013
- incl. Facelift 2016
Mitsubishi Outlander III 110 225/55R18 A12 A15 A18
CW0 110 235/50R18 T97 A57 KMV S02
e1*2001/116* 110 245/50R18 A01 K1b
0406*19-.. 110 255/45R18
- ab Modelljahr 2013
- incl. Facelift 2016
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89 225/55R18 A12 A15 A18
Hybrid 89 235/50R18 A01 K1b T97 A56 KOV S02
CW0 89 245/50R18 A01 K1c K2b
e1*2001/116*
0406*17-..
§ 22 46943*06
- incl. Facelift 2016
Peugeot 4007 115,125 225/55R18 A12 A15 A18
V*****, V 115,125 235/50R18 A01 K1a K1b K2b S02
e2*2001/116*0357*.. 115,125 245/50R18 A01 K1c K2b K42
115,125 255/45R18 A01 K1a K1b K2b
Peugeot 4008 84-110 225/50R18 A12 A15 A18
B 84-110 225/55R18 A57 S02
e2*2007/46*0115*.. 84-110 235/50R18 A01 K1b K2b
84-110 255/45R18 A01 K1b K2b
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 10 von 18
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
§ 22 46943*06
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B76 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 304 mm
an Achse 1.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.

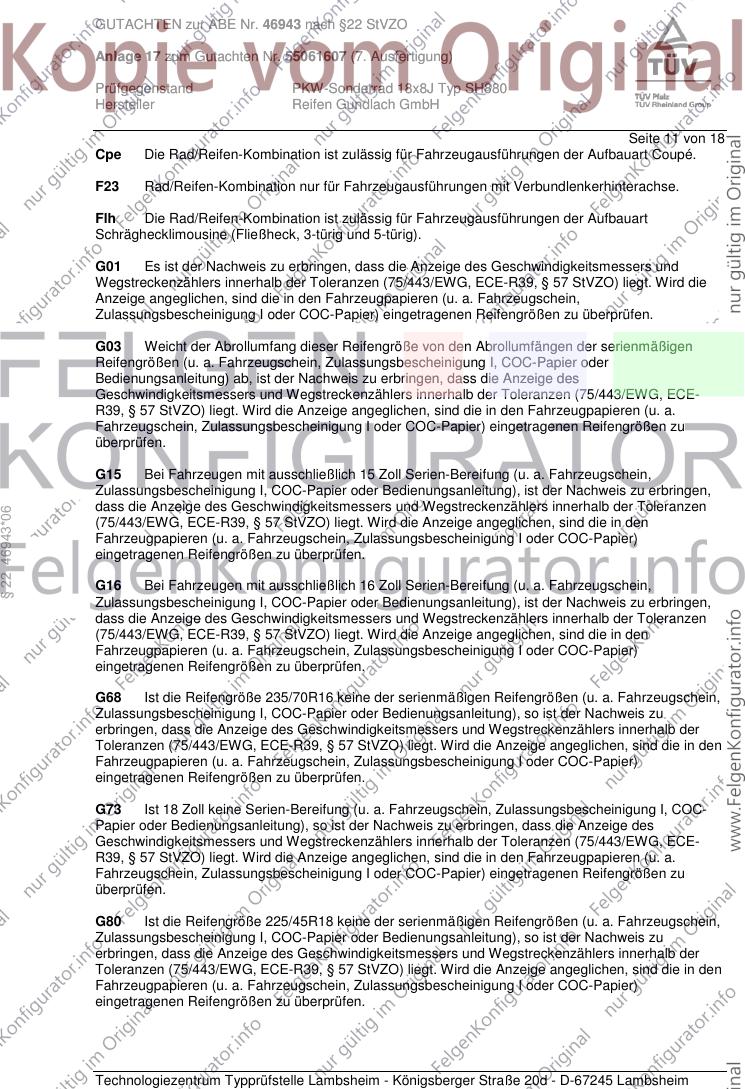

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 11 von 18
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
§ 22 46943*06
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.

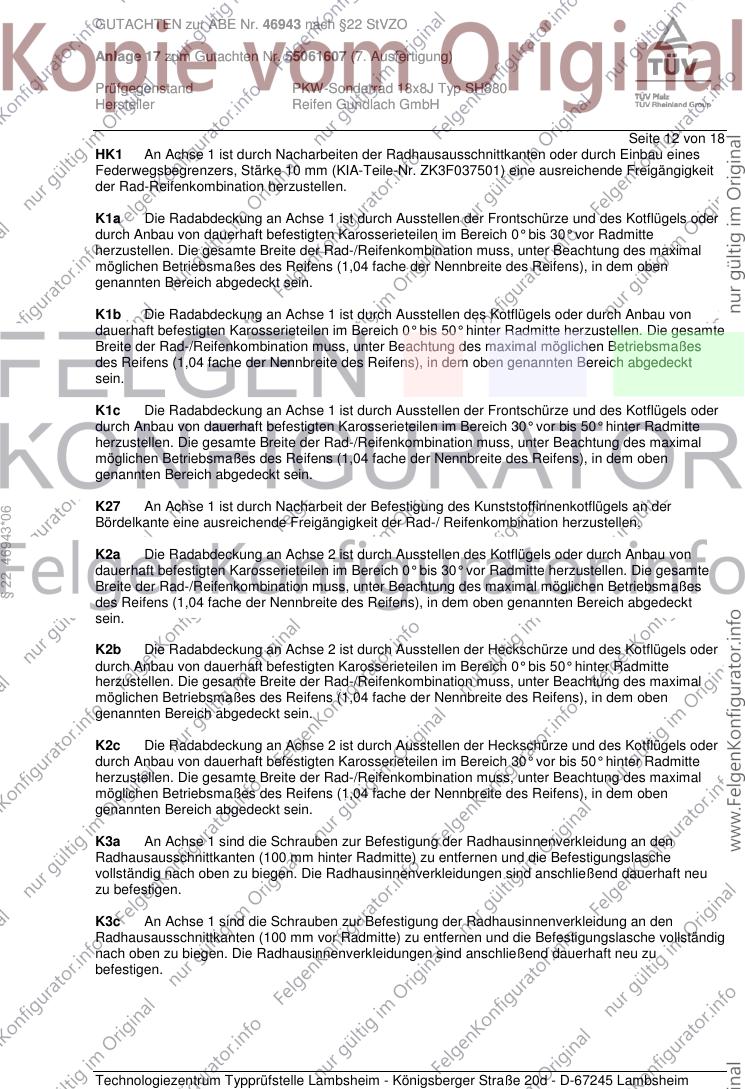

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 12 von 18
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
§ 22 46943*06
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.

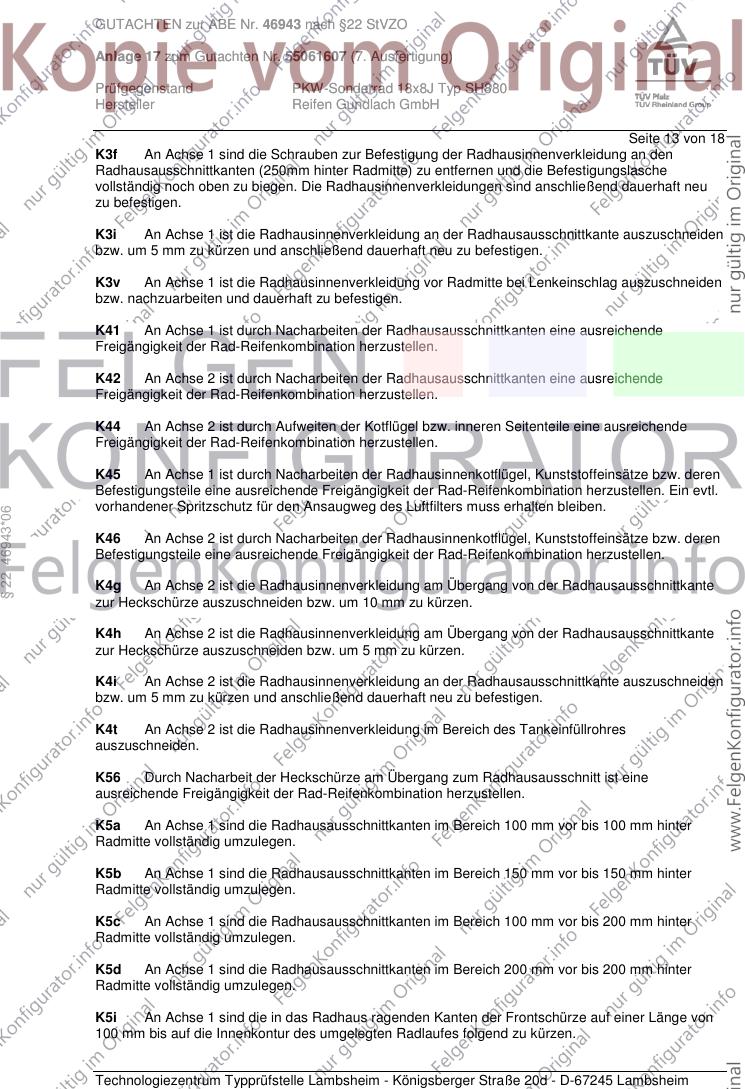

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 13 von 18
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
§ 22 46943*06
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 14 von 18
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
§ 22 46943*06
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.

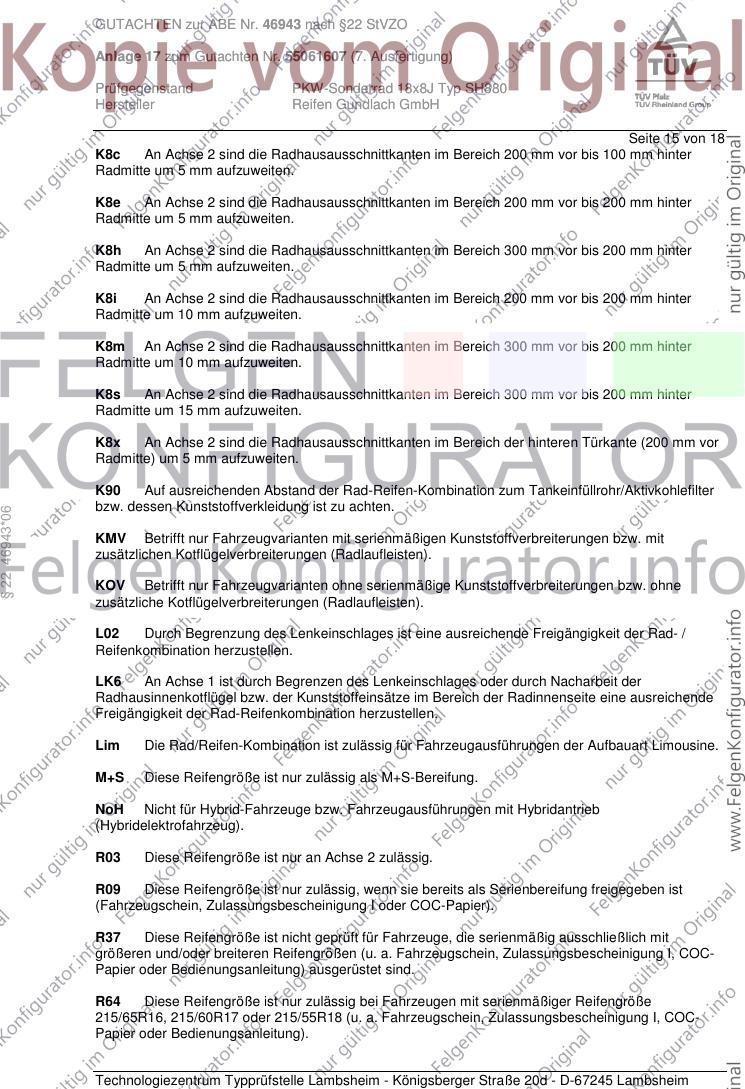

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 15 von 18
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
§ 22 46943*06
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 16 von 18
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
§ 22 46943*06
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

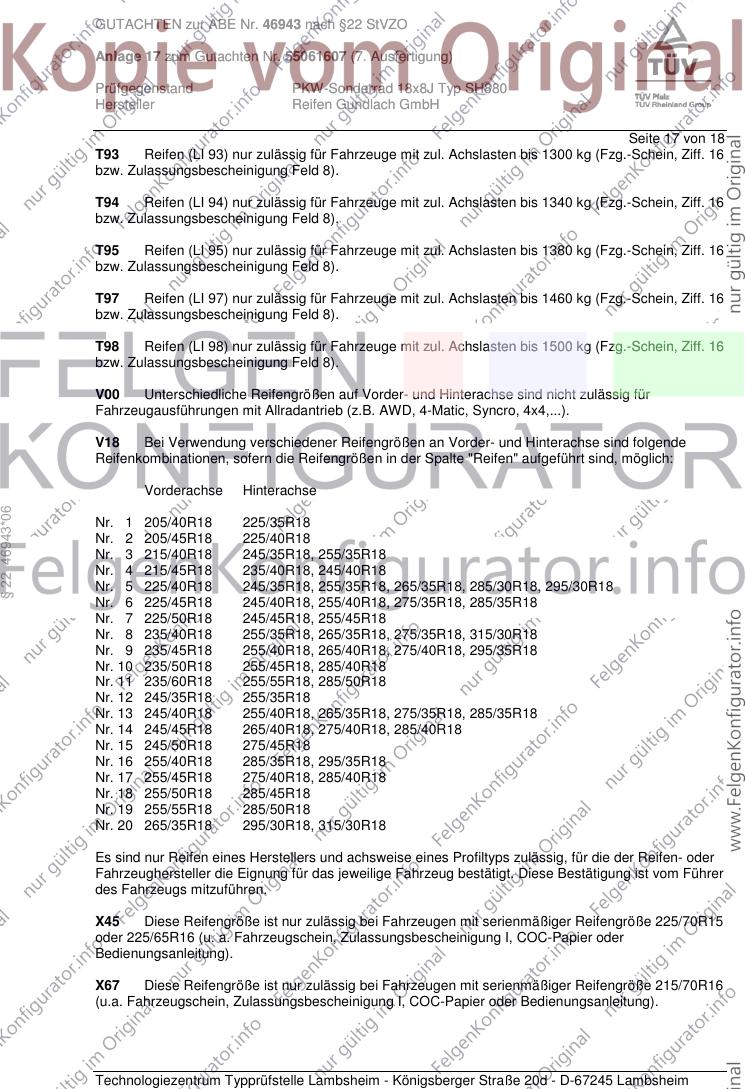

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 17 von 18
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§ 22 46943*06
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 18 von 18
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Februar 2017 in Lambsheim statt.
§ 22 46943*06
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Februar 2017
Laux 00265994.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 10
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ67,1 5/114,3/67,1 48 880 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
§ 22 46943*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - RG.580
S03 Mutter M12x1,5 Kegel 60° 130 - RG.580
S04 Mutter M12x1,5 Kegel 60° 125 - RG.580
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mazda
Spurverbreiterung innerhalb 2%

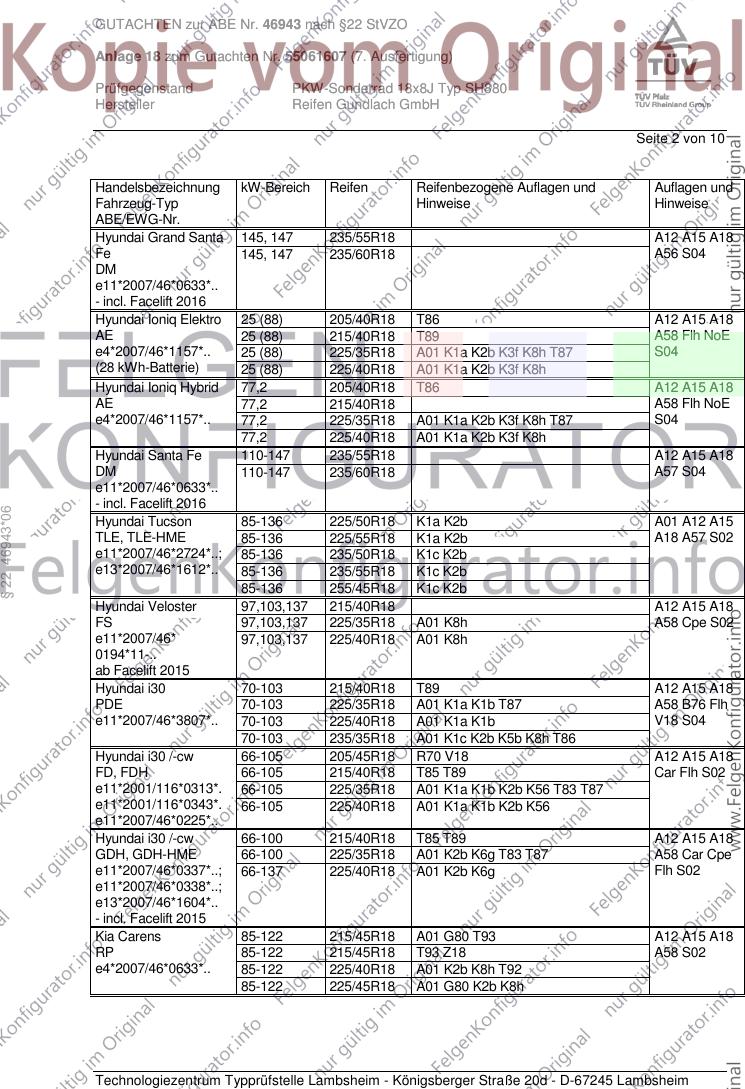

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Grand Santa 145, 147 235/55R18 A12 A15 A18
Fe 145, 147 235/60R18 A56 S04
DM
e11*2007/46*0633*..
- incl. Facelift 2016
Hyundai Ioniq Elektro 25 (88) 205/40R18 T86 A12 A15 A18
AE 25 (88) 215/40R18 T89 A58 Flh NoE
e4*2007/46*1157*.. 25 (88) 225/35R18 A01 K1a K2b K3f K8h T87 S04
(28 kWh-Batterie) 25 (88) 225/40R18 A01 K1a K2b K3f K8h
Hyundai Ioniq Hybrid 77,2 205/40R18 T86 A12 A15 A18
AE 77,2 215/40R18 A58 Flh NoE
e4*2007/46*1157*.. 77,2 225/35R18 A01 K1a K2b K3f K8h T87 S04
77,2 225/40R18 A01 K1a K2b K3f K8h
Hyundai Santa Fe 110-147 235/55R18 A12 A15 A18
DM 110-147 235/60R18 A57 S04
e11*2007/46*0633*..
- incl. Facelift 2016
§ 22 46943*06
Hyundai Tucson 85-136 225/50R18 K1a K2b A01 A12 A15
TLE, TLE-HME 85-136 225/55R18 K1a K2b A18 A57 S02
e11*2007/46*2724*..; 85-136 235/50R18 K1c K2b
e13*2007/46*1612*.. 85-136 235/55R18 K1c K2b
85-136 255/45R18 K1c K2b
Hyundai Veloster 97,103,137 215/40R18 A12 A15 A18
FS 97,103,137 225/35R18 A01 K8h A58 Cpe S02
e11*2007/46* 97,103,137 225/40R18 A01 K8h
0194*11-..
ab Facelift 2015
Hyundai i30 70-103 215/40R18 T89 A12 A15 A18
PDE 70-103 225/35R18 A01 K1a K1b T87 A58 B76 Flh
e11*2007/46*3807*.. 70-103 225/40R18 A01 K1a K1b V18 S04
70-103 235/35R18 A01 K1c K2b K5b K8h T86
Hyundai i30 /-cw 66-105 205/45R18 R70 V18 A12 A15 A18
FD, FDH 66-105 215/40R18 T85 T89 Car Flh S02
e11*2001/116*0313*. 66-105 225/35R18 A01 K1a K1b K2b K56 T83 T87
e11*2001/116*0343*. 66-105 225/40R18 A01 K1a K1b K2b K56
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 215/40R18 T85 T89 A12 A15 A18
GDH, GDH-HME 66-100 225/35R18 A01 K2b K6g T83 T87 A58 Car Cpe
e11*2007/46*0337*..; 66-137 225/40R18 A01 K2b K6g Flh S02
e11*2007/46*0338*..;
e13*2007/46*1604*..
- incl. Facelift 2015
Kia Carens 85-122 215/45R18 A01 G80 T93 A12 A15 A18
RP 85-122 215/45R18 T93 Z18 A58 S02
e4*2007/46*0633*.. 85-122 225/40R18 A01 K2b K8h T92
85-122 225/45R18 A01 G80 K2b K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Niro Hybrid 77,2 215/45R18 A12 A15 A18
DE 77,2 225/40R18 A58 S04
e4*2007/46*1139*.. 77,2 225/45R18
Kia Optima 99-126 225/45R18 A91 A15 A18 A58
JF 99-180 235/45R18 A12 Car Lim NoH
e4*2007/46*1018*.. 99-180 245/40R18 A01 A12 K1a K2b S02
99-180 245/45R18 A01 A12 K1a K2b
Kia Optima Hybrid 115 225/45R18 A12 A15 A18
JF 115 235/45R18 A58 Lim S02
e4*2007/46*1018*..
Kia Sorento (III) 110-145 235/55R18 A12 A15 A18
XM FL 110-145 235/60R18 S02
e11*2007/46*0634*..
Kia Soul 85-103 215/45R18 A01 G73 A12 A15 A18
AM 85-103 215/45R18 Z18 A58 S02
e4*2001/116*0139*..; 85-103 225/40R18
e4*2007/46*0133*.. 85-103 225/45R18 A01 G03 K5b
Kia Soul 91-113 215/45R18 A91 R37 A15 A18 A58
PS 91-113 225/45R18 A12 R37 KMV S04
§ 22 46943*06
e4*2007/46*0825*.. 91-113 235/40R18 A01 A12 K6w K8e R37
- mit Radhaus- 91-150 235/45R18 A01 A12 G16 K6w K8e
Verbreiterungen 91-150 245/40R18 A01 A12 K2b K6w K8e
Kia Soul 91-113 215/45R18 A91 R37 A15 A18 A58
PS 91-113 225/45R18 A01 A12 K1a K2b R37 KOV S04
e4*2007/46*0825*.. 91-113 235/40R18 A01 A12 K1c K2b K8e R37
- ohne Radhaus- 91-150 235/45R18 A01 A12 G16 K1c K2b K8e
Verbreiterungen 91-150 245/40R18 A01 A12 K1c K2c K8e
Kia Sportage 85-136 225/50R18 A12 A15 A18
QLE 85-136 225/55R18 A57 S02
e11*2007/46*3144*..
Kia cee'd 66-106 205/45R18 R70 V18 A12 A15 A18
ED 66-106 215/40R18 T85 T89 Car Cpe Flh
e4*2001/116*0121*.; 66-106 225/35R18 A01 K1a K1b K2b K56 T83 T87 S02
e4*2007/46*0132*.. 66-106 225/40R18 A01 K1a K1b K2b K56
- pro_cee'd /-SW
Kia cee'd /-SW 66-100 215/40R18 T85 T89 A12 A15 A18
JD 66-100 225/35R18 A01 K1a K1b K2b K6g T83 T87 A58 Car Y85
e4*2007/46*0496*..; 66-150 215/40R18 M+S T85 T89 S02
e4*2007/46*0497*.. 66-150 225/40R18 A01 K1a K1b K2b K6g
- incl. Facelift 2015
Kia pro_cee'd 66-100 215/40R18 K4h T85 T89 A01 A12 A15
JD 66-100 225/35R18 K1a K1b K2b K4h K6g T83 T87 A18 A58 Y84
e4*2007/46*0496*.. 66-150 215/40R18 K4h M+S T85 T89 S02
- incl. Facelift 2015 66-150 225/40R18 K1a K1b K2b K4h K6g
Mazda 3 (I) 191 215/45R18 K1a K1b K25 K46 R09 A01 A12 A15
BK 62-110 215/40R18 K1a K1b K25 K46 T85 T89 A18 B02 Flh
e1*2001/116*0234*.. Lim S02

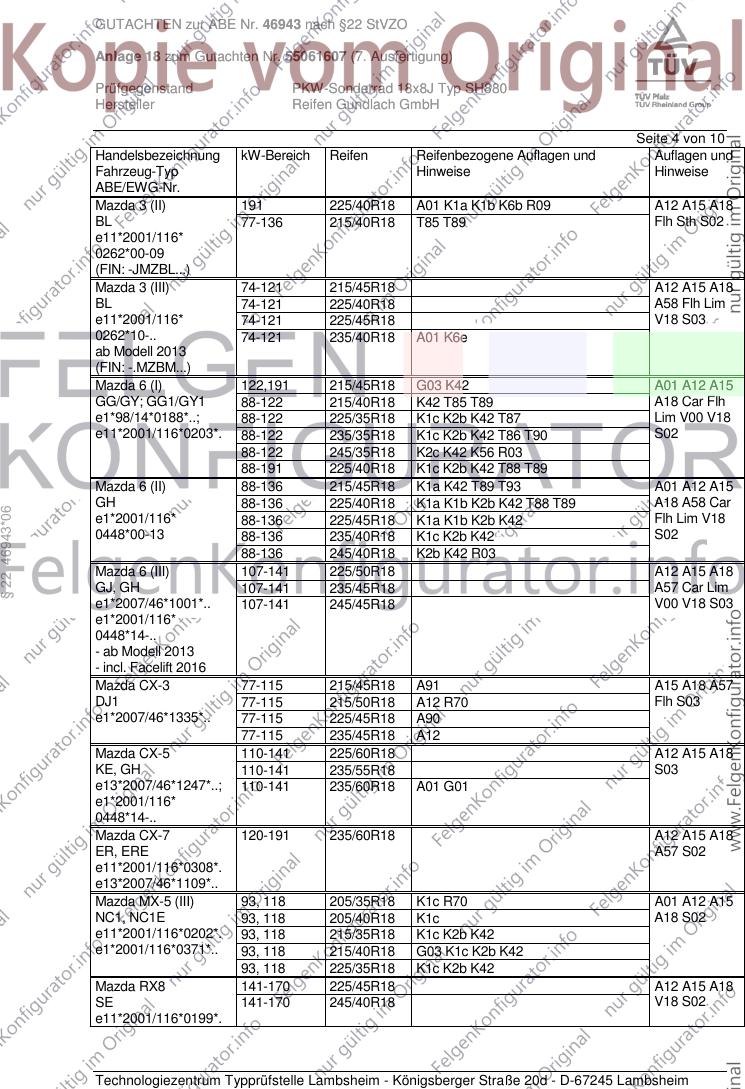

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 (II) 191 225/40R18 A01 K1a K1b K6b R09 A12 A15 A18
BL 77-136 215/40R18 T85 T89 Flh Sth S02
e11*2001/116*
0262*00-09
(FIN: -JMZBL...)
Mazda 3 (III) 74-121 215/45R18 A12 A15 A18
BL 74-121 225/40R18 A58 Flh Lim
e11*2001/116* 74-121 225/45R18 V18 S03
0262*10-.. 74-121 235/40R18 A01 K6e
ab Modell 2013
(FIN: -.MZBM...)
Mazda 6 (I) 122,191 215/45R18 G03 K42 A01 A12 A15
GG/GY; GG1/GY1 88-122 215/40R18 K42 T85 T89 A18 Car Flh
e1*98/14*0188*..; 88-122 225/35R18 K1c K2b K42 T87 Lim V00 V18
e11*2001/116*0203*. 88-122 235/35R18 K1c K2b K42 T86 T90 S02
88-122 245/35R18 K2c K42 K56 R03
88-191 225/40R18 K1c K2b K42 T88 T89
Mazda 6 (II) 88-136 215/45R18 K1a K42 T89 T93 A01 A12 A15
GH 88-136 225/40R18 K1a K1b K2b K42 T88 T89 A18 A58 Car
§ 22 46943*06
e1*2001/116* 88-136 225/45R18 K1a K1b K2b K42 Flh Lim V18
0448*00-13 88-136 235/40R18 K1c K2b K42 S02
88-136 245/40R18 K2b K42 R03
Mazda 6 (III) 107-141 225/50R18 A12 A15 A18
GJ, GH 107-141 235/45R18 A57 Car Lim
e1*2007/46*1001*.. 107-141 245/45R18 V00 V18 S03
e1*2001/116*
0448*14-..
- ab Modell 2013
- incl. Facelift 2016
Mazda CX-3 77-115 215/45R18 A91 A15 A18 A57
DJ1 77-115 215/50R18 A12 R70 Flh S03
e1*2007/46*1335*.. 77-115 225/45R18 A90
77-115 235/45R18 A12
Mazda CX-5 110-141 225/60R18 A12 A15 A18
KE, GH 110-141 235/55R18 S03
e13*2007/46*1247*..; 110-141 235/60R18 A01 G01
e1*2001/116*
0448*14-..
Mazda CX-7 120-191 235/60R18 A12 A15 A18
ER, ERE A57 S02
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MX-5 (III) 93, 118 205/35R18 K1c R70 A01 A12 A15
NC1, NC1E 93, 118 205/40R18 K1c A18 S02
e11*2001/116*0202*. 93, 118 215/35R18 K1c K2b K42
e1*2001/116*0371*.. 93, 118 215/40R18 G03 K1c K2b K42
93, 118 225/35R18 K1c K2b K42
Mazda RX8 141-170 225/45R18 A12 A15 A18
SE 141-170 245/40R18 V18 S02
e11*2001/116*0199*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 10
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
§ 22 46943*06
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)

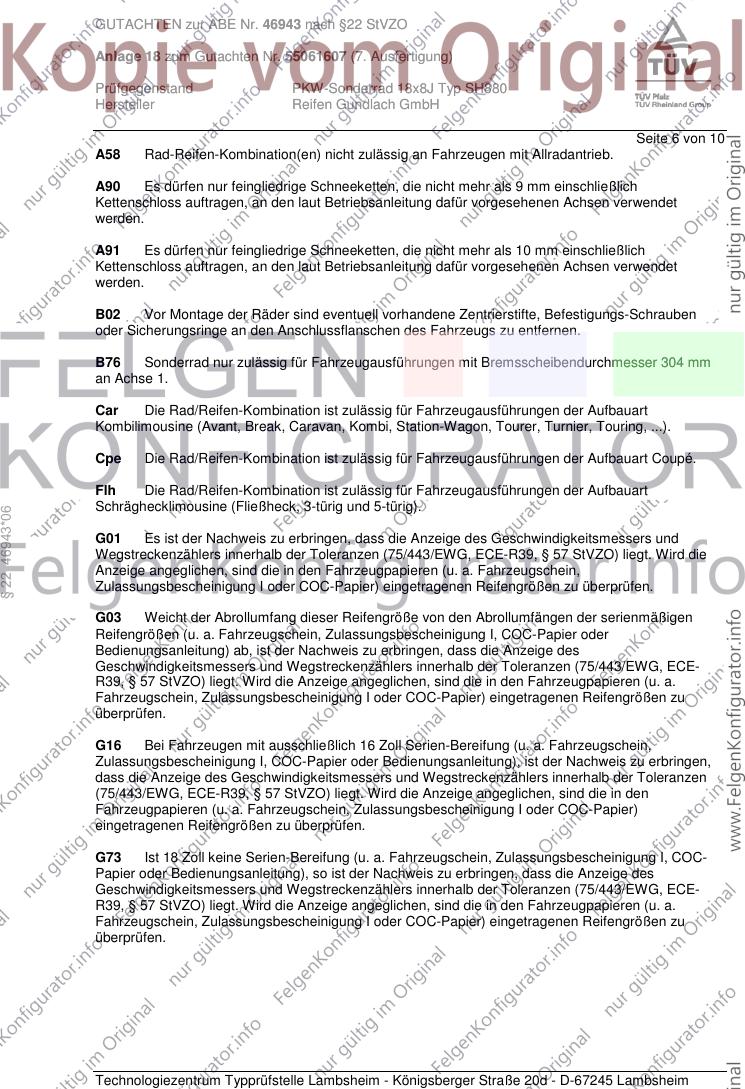

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 6 von 10
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B76 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 304 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
§ 22 46943*06
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 7 von 10
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 46943*06
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 8 von 10
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
§ 22 46943*06
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 9 von 10
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 46943*06
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 10 von 10
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
§ 22 46943*06
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Februar 2017
Laux 00265995.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 13
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / ohne Ring 5/120/72,6 35 830 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
§ 22 46943*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5 -
(Ges. Länge: 61mm)
S03 Schraube M12x1,5 Kegel 60° 110 26 RG.550F
S04 Schraube M12x1,5 Kegel 60° 120 26 RG.550F
S05 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560F
S06 Schraube M14x1,25 Kegel 60° 130 33 RG.595F
S07 Schraube M14x1,25 Kegel 60° 140 27,6 RG.593F
S08 Schraube M14x1,25 Kegel 60° 130 27,6 RG.593F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

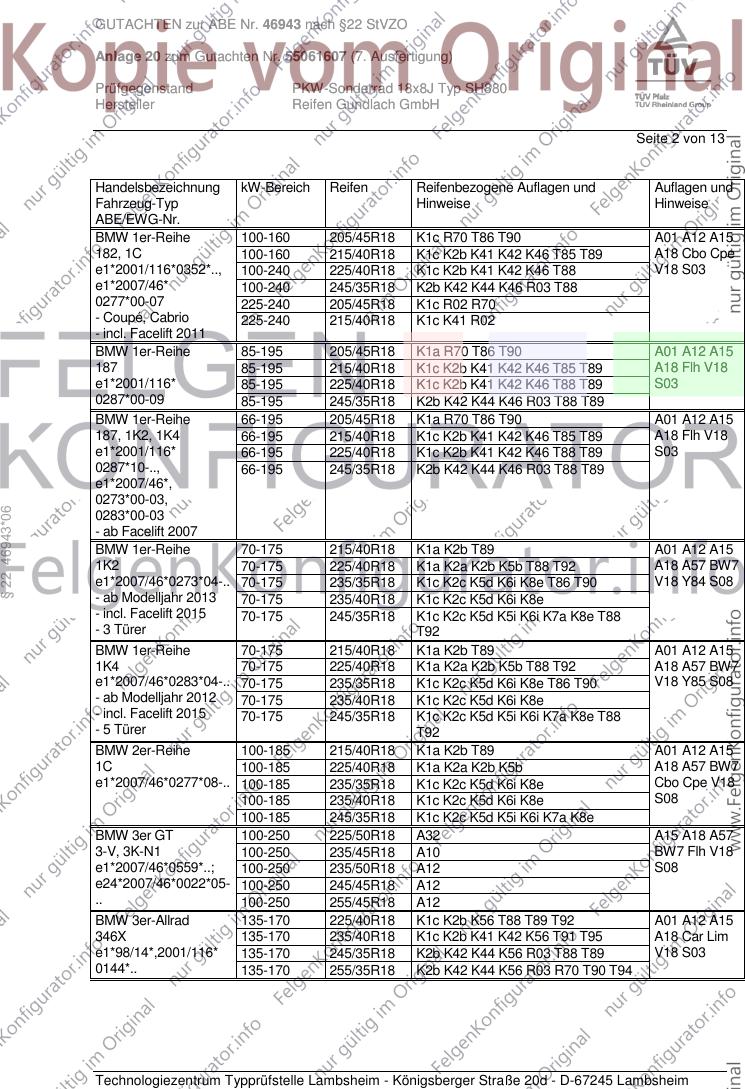

GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1c R70 T86 T90 A01 A12 A15
182, 1C 100-160 215/40R18 K1c K2b K41 K42 K46 T85 T89 A18 Cbo Cpe
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K46 T88 V18 S03
e1*2007/46* 100-240 245/35R18 K2b K42 K44 K46 R03 T88
0277*00-07 225-240 205/45R18 K1c R02 R70
- Coupé, Cabrio 225-240 215/40R18 K1c K41 R02
- incl. Facelift 2011
BMW 1er-Reihe 85-195 205/45R18 K1a R70 T86 T90 A01 A12 A15
187 85-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A18 Flh V18
e1*2001/116* 85-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 S03
0287*00-09 85-195 245/35R18 K2b K42 K44 K46 R03 T88 T89
BMW 1er-Reihe 66-195 205/45R18 K1a R70 T86 T90 A01 A12 A15
187, 1K2, 1K4 66-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A18 Flh V18
e1*2001/116* 66-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 S03
0287*10-.., 66-195 245/35R18 K2b K42 K44 K46 R03 T88 T89
e1*2007/46*,
0273*00-03,
§ 22 46943*06
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 215/40R18 K1a K2b T89 A01 A12 A15
1K2 70-175 225/40R18 K1a K2a K2b K5b T88 T92 A18 A57 BW7
e1*2007/46*0273*04-.. 70-175 235/35R18 K1c K2c K5d K6i K8e T86 T90 V18 Y84 S08
- ab Modelljahr 2013 70-175 235/40R18 K1c K2c K5d K6i K8e
- incl. Facelift 2015 70-175 245/35R18 K1c K2c K5d K5i K6i K7a K8e T88
- 3 Türer T92
BMW 1er-Reihe 70-175 215/40R18 K1a K2b T89 A01 A12 A15
1K4 70-175 225/40R18 K1a K2a K2b K5b T88 T92 A18 A57 BW7
e1*2007/46*0283*04-.. 70-175 235/35R18 K1c K2c K5d K6i K8e T86 T90 V18 Y85 S08
- ab Modelljahr 2012 70-175 235/40R18 K1c K2c K5d K6i K8e
- incl. Facelift 2015 70-175 245/35R18 K1c K2c K5d K5i K6i K7a K8e T88
- 5 Türer T92
BMW 2er-Reihe 100-185 215/40R18 K1a K2b T89 A01 A12 A15
1C 100-185 225/40R18 K1a K2a K2b K5b A18 A57 BW7
e1*2007/46*0277*08-.. 100-185 235/35R18 K1c K2c K5d K6i K8e Cbo Cpe V18
100-185 235/40R18 K1c K2c K5d K6i K8e S08
100-185 245/35R18 K1c K2c K5d K5i K6i K7a K8e
BMW 3er GT 100-250 225/50R18 A32 A15 A18 A57
3-V, 3K-N1 100-250 235/45R18 A10 BW7 Flh V18
e1*2007/46*0559*..; 100-250 235/50R18 A12 S08
e24*2007/46*0022*05- 100-250 245/45R18 A12
.. 100-250 255/45R18 A12
BMW 3er-Allrad 135-170 225/40R18 K1c K2b K56 T88 T89 T92 A01 A12 A15
346X 135-170 235/40R18 K1c K2b K41 K42 K56 T91 T95 A18 Car Lim
e1*98/14*,2001/116* 135-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 V18 S03
0144*.. 135-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94

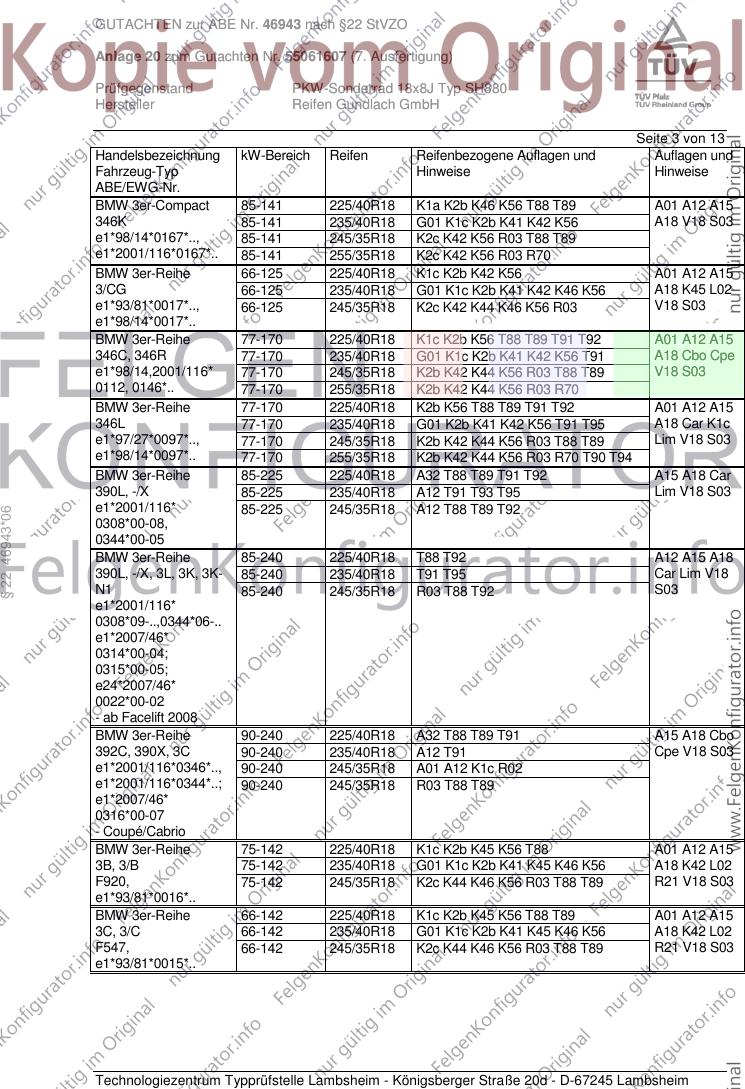

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Compact 85-141 225/40R18 K1a K2b K46 K56 T88 T89 A01 A12 A15
346K 85-141 235/40R18 G01 K1c K2b K41 K42 K56 A18 V18 S03
e1*98/14*0167*.., 85-141 245/35R18 K2c K42 K56 R03 T88 T89
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K56 R03 R70
BMW 3er-Reihe 66-125 225/40R18 K1c K2b K42 K56 A01 A12 A15
3/CG 66-125 235/40R18 G01 K1c K2b K41 K42 K46 K56 A18 K45 L02
e1*93/81*0017*.., 66-125 245/35R18 K2c K42 K44 K46 K56 R03 V18 S03
e1*98/14*0017*..
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 A01 A12 A15
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K42 K56 T91 A18 Cbo Cpe
e1*98/14,2001/116* 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 V18 S03
0112, 0146*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70
BMW 3er-Reihe 77-170 225/40R18 K2b K56 T88 T89 T91 T92 A01 A12 A15
346L 77-170 235/40R18 G01 K2b K41 K42 K56 T91 T95 A18 Car K1c
e1*97/27*0097*.., 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 Lim V18 S03
e1*98/14*0097*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94
BMW 3er-Reihe 85-225 225/40R18 A32 T88 T89 T91 T92 A15 A18 Car
390L, -/X 85-225 235/40R18 A12 T91 T93 T95 Lim V18 S03
e1*2001/116* 85-225 245/35R18 A12 T88 T89 T92
§ 22 46943*06
0308*00-08,
0344*00-05
BMW 3er-Reihe 85-240 225/40R18 T88 T92 A12 A15 A18
390L, -/X, 3L, 3K, 3K- 85-240 235/40R18 T91 T95 Car Lim V18
N1 85-240 245/35R18 R03 T88 T92 S03
e1*2001/116*
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/40R18 A32 T88 T89 T91 A15 A18 Cbo
392C, 390X, 3C 90-240 235/40R18 A12 T91 Cpe V18 S03
e1*2001/116*0346*.., 90-240 245/35R18 A01 A12 K1c R02
e1*2001/116*0344*..; 90-240 245/35R18 R03 T88 T89
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/40R18 K1c K2b K45 K56 T88 A01 A12 A15
3B, 3/B 75-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 A18 K42 L02
F920, 75-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 R21 V18 S03
e1*93/81*0016*..
BMW 3er-Reihe 66-142 225/40R18 K1c K2b K45 K56 T88 T89 A01 A12 A15
3C, 3/C 66-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 A18 K42 L02
F547, 66-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 R21 V18 S03
e1*93/81*0015*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-151 215/45R18 A32 T89 T93 A15 A18 A57
3L 85-265 225/40R18 A32 T92 BW7 Lim V18
e1*2007/46*0314*05-.. 85-265 225/45R18 A32 T91 S08
- ab Modell 2012 85-265 235/40R18 A01 A12 K2b
- incl. Facelift 2015 85-265 245/40R18 A01 A12 K1b K2b
BMW 3er-Reihe 210-217 235/40R18 G01 K1c K2b K41 K42 K46 K56 A01 A12 A15
M3B, M3/B 236 225/40R18 K1c R02 T88 T89 A18 K45 R21
G191, 236 245/35R18 K2c K42 K56 R03 R70 T88 T89 V18 S03
e1*93/81*0032*..
BMW 3er-Touring 85-151 215/45R18 A32 T93 A15 A18 A57
3K, 3K-N1 85-265 225/40R18 A32 T92 BW7 Car V18
e1*2007/46*0315*06-.. 85-265 225/45R18 A32 T91 S08
e24*2007/46*0022*03- 85-265 235/40R18 A01 A12 K2b
- ab Modell 2013 85-265 245/40R18 A01 A12 K1b K2b
- incl. Facelift 2015
BMW 4er-GranCoupé 100, 105 215/45R18 A10 R37 T93 A15 A18 A57
3C 100-250 225/40R18 A32 T92 BW7 Lim V18
e1*2007/46*0316*10-.. 100-250 225/45R18 A32 S08
100-250 235/40R18 A90
§ 22 46943*06
100-250 245/40R18 A01 A12 K2b
BMW 4er-Reihe 100-250 225/40R18 A32 T88 T92 A15 A18 A57
3C 100-250 225/45R18 A32 BW7 Cbo Cpe
e1*2007/46*0316*08-.. 100-250 235/40R18 A90 V18 S08
100-250 245/40R18 A01 A12 K2b
BMW 5er ActiveHybrid 225, 235 225/50R18 A32 T95 A15 A18 A58
HY 225, 235 235/45R18 A10 T98 L05 Lim V18
e1*2007/46*0323*.. 225, 235 245/45R18 A32 S08
- ohne Allradlenkung
BMW 5er-Reihe 100-240 225/50R18 A32 A84 R37 T95 A15 A18 A58
5L 100-240 235/45R18 A10 A84 R37 T94 T98 BW1 L04 Lim
e1*2007/46*0363*.. 100-240 245/45R18 A32 A84 T00 T96 V18 S08
- mit Allradlenkung
BMW 5er-Reihe 100-240 225/50R18 A32 R37 T95 A15 A18 A57
5L 100-240 235/45R18 A10 R37 T94 T98 BW1 L05 Lim
e1*2007/46*0363*.. 100-240 245/45R18 A32 T00 T96 V18 S08
- ohne Allradlenkung
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A12 A15 A18
560X 145-200 235/40R18 R37 T91 T93 T95 A56 Lim S04
e1*2001/116*0322*.. 145-200 245/40R18
BMW 5er-Touring 100-240 225/50R18 A32 R37 T95 T99 A15 A18 A58
5K, K-N1 100-240 235/45R18 A10 A84 R37 T98 BW1 Car F40
e1*2007/46*0455*.., 100-240 245/45R18 A32 A84 T00 T96 L04 V18 S08
e1*2007/46*0508*..
- mit Allradlenkung
BMW 5er-Touring 100-240 225/50R18 A32 R37 T95 T99 A15 A18 A57
5K, K-N1 100-240 235/45R18 A10 R37 T98 BW1 Car F40
e1*2007/46*0455*.., 100-240 245/45R18 A32 T00 T96 L05 V18 S08
e1*2007/46*0508*..
- ohne Allradlenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 A12 A15 A18
560X 145-200 235/40R18 R37 T93 T95 A56 Car S04
e1*2001/116*0322*.. 145-200 245/40R18 T93 T97
BMW 6er-Reihe 230, 235 225/50R18 A32 T95 A15 A18 A84
6C 230, 235 235/45R18 A10 T94 BW1 Cbo Cpe
e1*2007/46*0562*.. 230, 235 245/45R18 A32 L06 V18 S08
BMW M135i /M140i 235-250 215/40R18 K1a K2b M+S T89 A01 A12 A15
1K2/1K4 235-250 225/40R18 K1a K2a K2b K5b M+S A18 A57 BW7
e1*2007/46*0273*04-.. 235-250 225/40R18 K1a K5b R02 Flh V18 S08
e1*2007/46*0283*04-.. 235-250 245/35R18 K1c K2c K5d K5i K6i K7a K8e
- incl. Facelift 2015
BMW M235i /M240i 240, 250 215/40R18 K1a K2b M+S T89 A01 A12 A15
1C 240, 250 225/40R18 K1a K2a K2b K5b M+S A18 A57 BW7
e1*2007/46*0277*08-.. 240, 250 225/40R18 K1a K5b R02 Cbo Cpe V18
240, 250 245/35R18 K1c K2c K5d K5i K6i K7a K8e S08
BMW X1 85-190 225/45R18 A10 T91 T95 A15 A18 V18
X1, X-N1, X1-N1 85-190 235/40R18 A32 T91 T95 S04
e1*2007/46*0275*..; 85-190 245/40R18 A12 R03
e1*2007/46*0454*..;
§ 22 46943*06
e24*2007/46*0024*..
BMW X3 100-210 225/50R18 A32 R37 T95 T99 A15 A18 B90
X3, X-N1 100-210 225/55R18 A32 R37 S06
e1*2007/46*0512*..; 100-210 235/50R18 A12 R37
e1*2007/46*0454*.. 100-230 245/50R18 A01 A12 K1a K2b
- incl. Facelift 2014 100-230 255/45R18 A12
BMW X3 100-210 235/50R18 A01 A12 K1b K2b A15 A18 V18
X83 100-210 245/45R18 A10 S05
e1*2001/116*0249*.. 100-210 255/45R18 A01 A12 K1b K2b
BMW X4 100-210 225/50R18 A32 R37 T95 T99 A15 A18 B90
X3, X-N1 100-210 225/55R18 A32 R37 S06
e1*2007/46* 100-210 235/50R18 A12 R37
0512*11-.., 0454*13-.. 100-230 245/50R18 A01 A12 K1a K2b
100-230 255/45R18 A12
BMW X4 100-210 225/50R18 A32 R37 T95 T99 A15 A18 B90
X3, X-N1 100-210 225/55R18 A32 R37 KMV S06
e1*2007/46* 100-210 235/50R18 A12 R37
0512*11-.., 0454*13-.. 100-230 245/50R18 A12
- mit M-Paket - 100-230 255/45R18 A12
Verbreiterungen
BMW X5 135-235 255/50R18 K1a K2b R37 A01 A07 A12
X53 135-235 255/55R18 K1a K2b A15 A18 S02
e1*98/14*0153*.., 135-265 255/55R18 K1a KMV M+S
e1*2001/116*0153*..
BMW Z3 141-170 225/40R18 Cbo Cpe A01 A12 A15
R/C 141-170 245/35R18 Cbo Cpe R03 A18 K1c K41
e1*93/81*0029*.., 85-110 225/40R18 Cbo K2b K42 K45 L02 V18
e1*98/14*0029*.. 85-110 245/35R18 Cbo K2b K42 K46 R03 S03
85-125 225/40R18 Cbo Z3N
85-125 245/35R18 Cbo R03 Z3N
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z4 110-195 225/40R18 A12 A15 A18
Z85 110-195 235/35R18 A01 K1c K2b Cbo Cpe V18
e1*2001/116*0219*.. 110-195 235/40R18 A01 G01 K14 K1c K2b S03
110-195 245/35R18 A01 K1c K2b
110-195 255/35R18 A01 K2c R03 R70
BMW Z4-M 252 225/40R18 A10 M+S A15 A18 Cbo
M85 252 235/40R18 A01 A12 K14 K1a M+S Cpe S03
e1*2001/116*0364*..
- Roadster/Coupé
Mini Countryman 66-140 215/45R18 K1a K1b K2b A01 A12 A15
UKL/X, -/N1 66-140 225/40R18 K1a K1b K2a K2b A18 A57 Y85
e1*2007/46*0496*..; 66-140 225/45R18 K1a K1b K2a K2b K6v S07
e24*2007/46*0023*.. 66-140 235/40R18 K1c K2c
- One, Cooper, -/D/-S/-
SD
Mini Countryman JCW 160 215/45R18 K1a K1b K2b M+S A01 A12 A15
UKL/X 160 225/40R18 K1a K1b K2a K2b A18 A56 Y85
e1*2007/46*0496*.. 160 225/45R18 K1a K1b K2a K2b K6v S07
- John Cooper Works 160 235/40R18 K1c K2c
§ 22 46943*06
Mini Paceman 82-140 215/45R18 K1a K1b K2b A01 A12 A15
UKL-C/X 82-140 225/40R18 K1a K1b K2a K2b A18 A57 Cpe
e1*2007/46*0563*..; 82-140 225/45R18 K1a K1b K2a K2b K6v S07
- Cooper -/D/-S/-SD 82-140 235/40R18 K1c K2c
Mini Paceman JCW 160 215/45R18 K1a K1b K2b M+S A01 A12 A15
UKL-C/X 160 225/40R18 K1a K1b K2a K2b A18 A56 S07
e1*2007/46*0563*.. 160 225/45R18 K1a K1b K2a K2b K6v
- John Cooper Works 160 235/40R18 K1c K2c
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 7 von 13
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§ 22 46943*06
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.

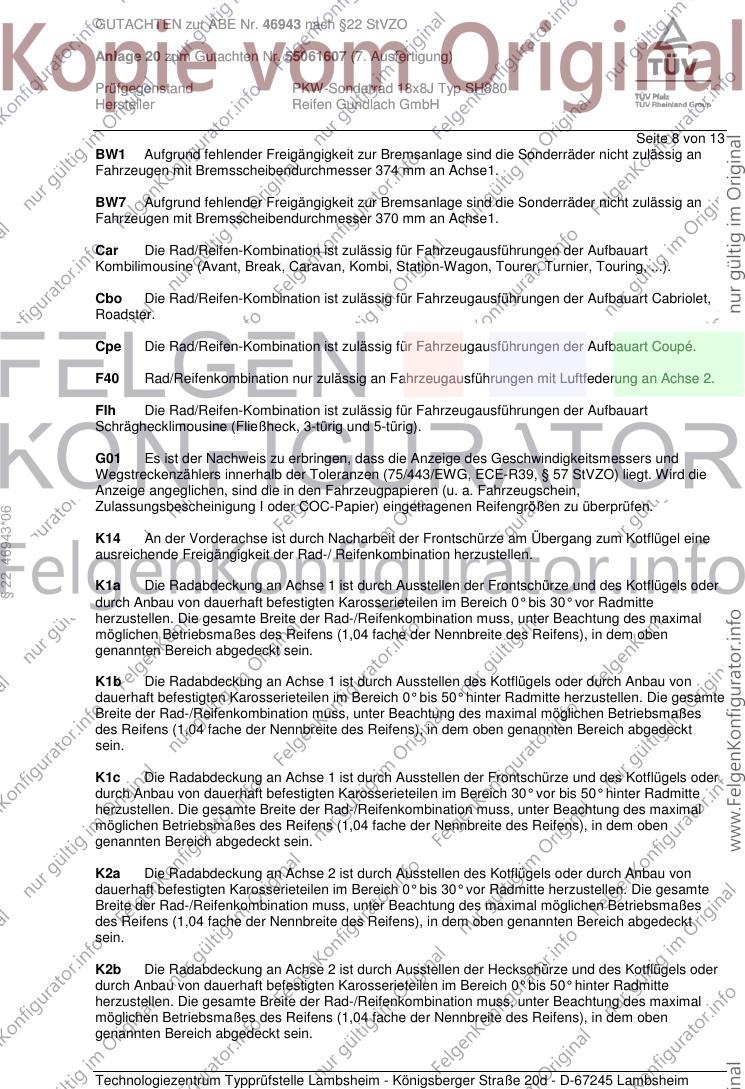

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 8 von 13
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 374 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
§ 22 46943*06
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

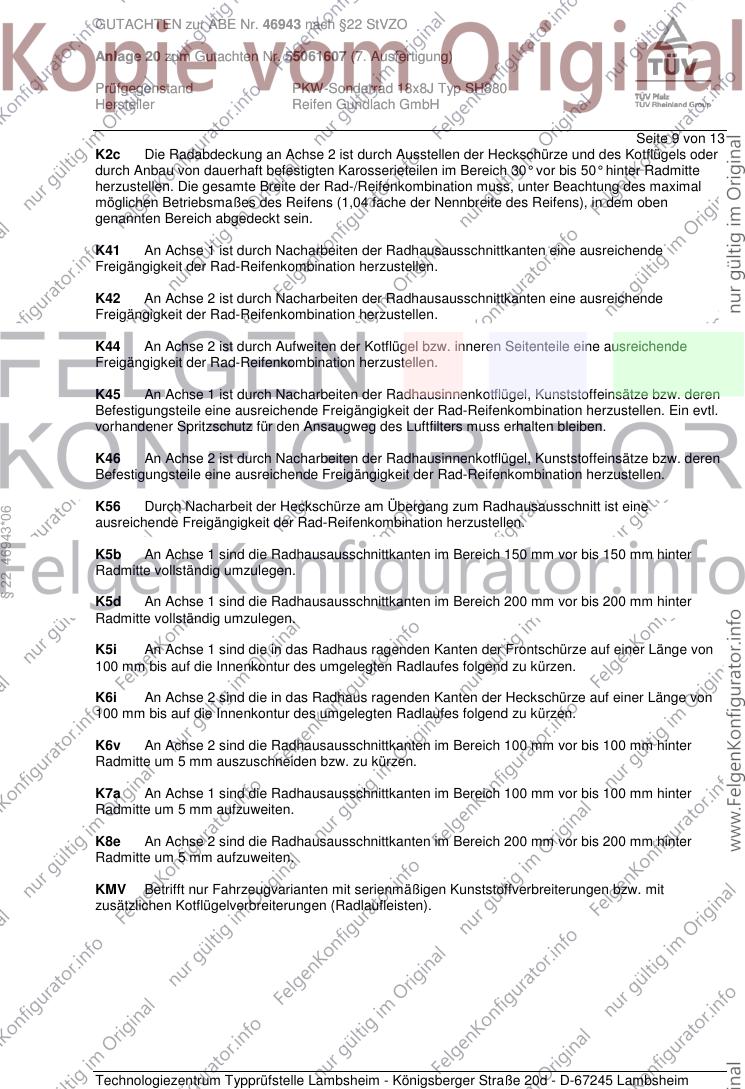

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 9 von 13
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
§ 22 46943*06
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 10 von 13
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
§ 22 46943*06
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.

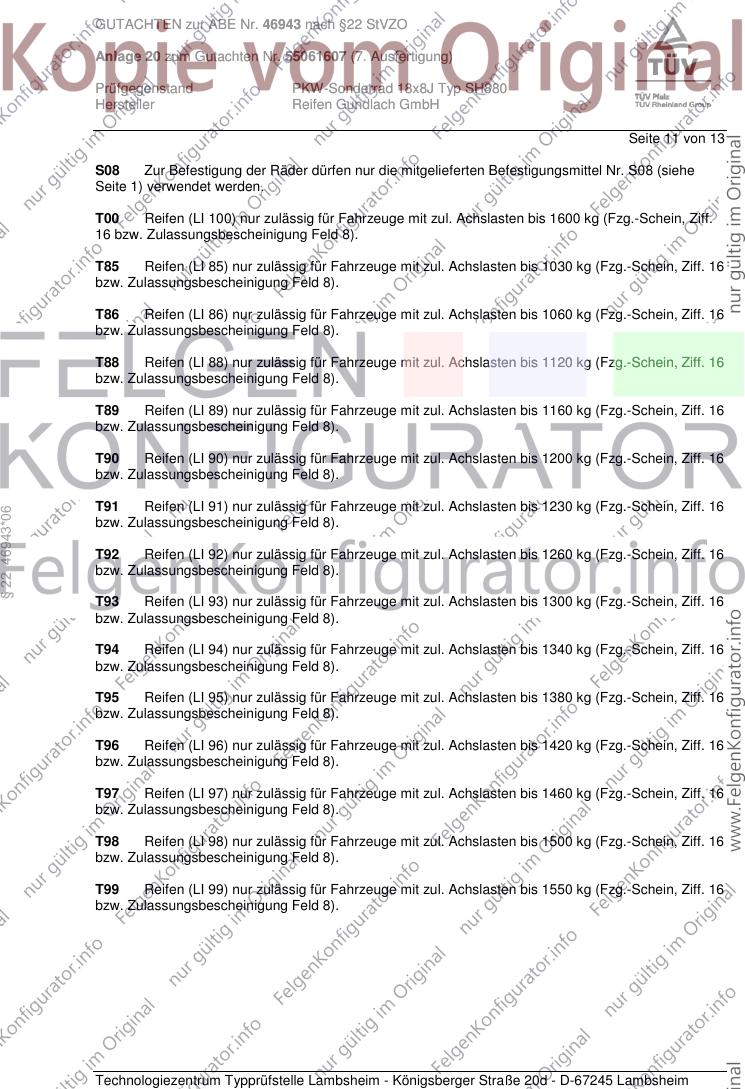

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 11 von 13
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
§ 22 46943*06
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 12 von 13
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
§ 22 46943*06
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 13 von 13
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Februar 2017
Laux 00266010.DOC
§ 22 46943*06

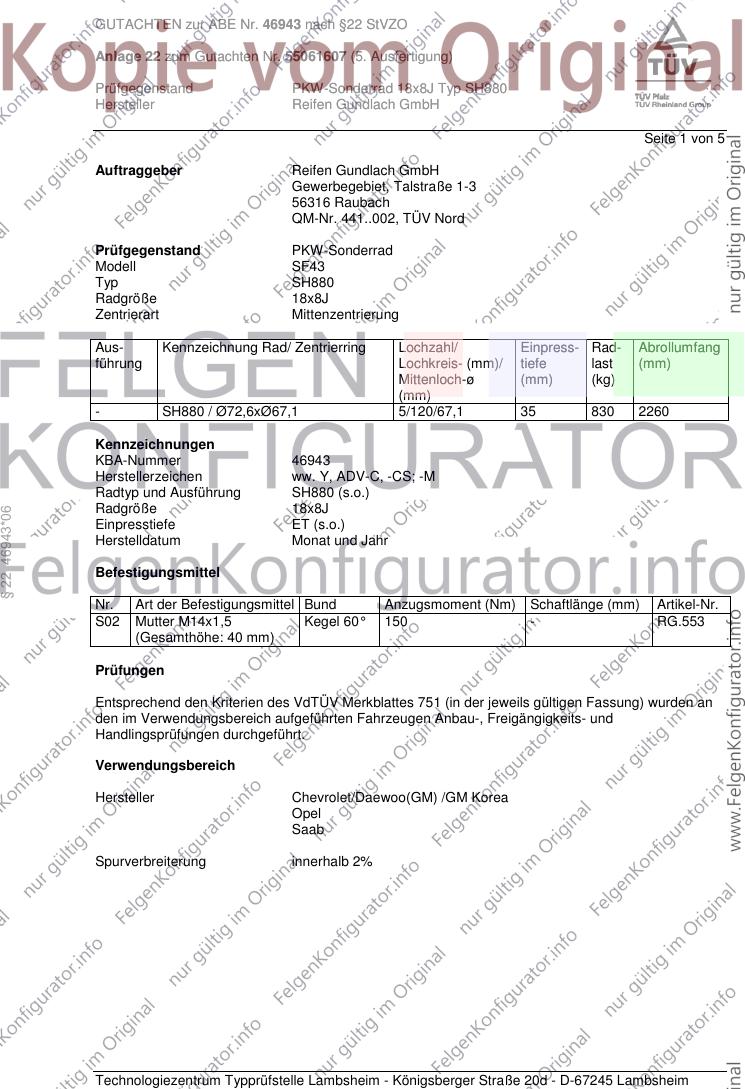

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 5
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ67,1 5/120/67,1 35 830 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
§ 22 46943*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Mutter M14x1,5 Kegel 60° 150 - RG.553
(Gesamthöhe: 40 mm)
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Malibu 118, 123 225/45R18 A13 T95 A15 A18 A58
KL1G 118, 123 225/50R18 A12 Lim S02
e9*2007/46*0188*.. 118, 123 235/45R18 A12
118, 123 245/40R18 A12
118, 123 245/45R18 A12
Opel Insignia 81-191 225/45R18 A13 R37 T91 T95 A15 A18 B03
0G-A 81-191 225/50R18 A12 R37 Flh Lim V00
e1*2001/116*0475*..; 81-191 235/40R18 A33 T91 T93 V18 S02
e1*2007/46*0374*.. 81-191 235/45R18 A33
- incl. Facelift 2013 81-191 245/40R18 A12
81-191 245/45R18 A12
Opel Insignia 81-191 225/45R18 A13 R37 T91 T95 A15 A18 B03
0G-A, -/V 81-191 225/50R18 A12 R37 T95 Car KOV V00
e1*2001/116*0475*..; 81-191 235/40R18 A33 T91 T93 T95 V18 S02
e1*2007/46*0374*..; 81-191 235/45R18 A33 T94 T98
e1*2007/46*0860*.. 81-191 245/40R18 A12 T93 T97
- Sports Tourer 81-191 245/45R18 A12
§ 22 46943*06
- Station Wagon
- incl. Facelift 2013
Opel Insignia Country 120-184 225/45R18 A13 R74 T95 A15 A18 A57
Tourer 120-184 225/50R18 A12 Car KMV S02
0G-A 120-184 225/55R18 A12
e1*2007/46*0374*11-.. 120-184 235/45R18 A91
120-184 235/50R18 A12
120-184 245/45R18 A12
120-184 245/50R18 A01 A12 K4h
120-184 255/45R18 A12
Opel Insignia OPC 239 235/45R18 A91 M+S A15 A18 A56
0G-A 239 245/40R18 A12 M+S Flh Lim S02
e1*2001/116*0475*..; 239 245/45R18 A12 M+S
e1*2007/46*0374*..
- incl. Facelift 2013
Opel Insignia OPC 239 235/45R18 A91 M+S T94 T98 A15 A18 A56
0G-A 239 245/40R18 A12 M+S T93 T97 Car KOV S02
e1*2001/116*0475*..; 239 245/45R18 A12 M+S
e1*2007/46*0374*..
- Sports Tourer
- Station Wagon
- incl. Facelift 2013
Saab 9-5 118-221 225/45R18 A33 T95 A15 A18 Lim
YS3G 118-221 225/50R18 A12 V00 V18 S02
e4*2007/46*0137*.. 118-221 235/45R18 A91
118-221 245/40R18 A12
118-221 245/45R18 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 5
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
§ 22 46943*06
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 5
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
§ 22 46943*06
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R74 Diese Rad- / Reifenkombination ist zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
225/50R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 22 zum Gutachten Nr. 55061607 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 5
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
§ 22 46943*06
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Februar 2017
Laux 00266013.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 6
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ66,6 5/112/66,6 45 880 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
§ 22 46943*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,25 Kegel 60° 140 33 RG.572
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 2er Active Tourer 70-170 215/45R18 K2b A01 A12 A15
UKL-L, F2AT 70-170 225/40R18 K2b A18 A57 Flh
e1*2007/46* 70-170 225/45R18 K2b V00 V18 S02
0371*13-..; 70-170 235/40R18 K1c K2c K8d
e1*2007/46*1675*.. 70-170 235/45R18 K1c K2c K8d
70-170 245/40R18 K1c K2c K5a K6g K6i K8d
BMW 2er Gran Tourer 70-141 215/45R18 K2b T89 T93 A01 A12 A15
UKL-L, F2GT 70-141 225/40R18 K2b T88 T92 A18 A57 V00
e1*2007/46* 70-141 225/45R18 K2b V18 Ver S02
0371*18-..; 70-141 235/40R18 K1c K2c K8d
e1*2007/46*1677*.. 70-141 235/45R18 K1c K2c K8d
70-141 245/40R18 K1c K2c K5a K6g K6i K8d
BMW X1 85-170 225/50R18 K2b A01 A12 A15
UKL-L, F1X 85-170 235/45R18 K2b A18 A57 S02
e1*2007/46* 85-170 245/45R18 K2b
0371*19-..; 85-170 255/45R18 K1a K2b
e1*2007/46*1676*..
§ 22 46943*06
Mini Clubman 75-110 215/40R18 A58 K2b T85 T89 A01 A12 A15
One/Cooper ,/D,/S 75-110 215/45R18 A58 K2b A18 Car S02
UKL-L, FMK 75-141 225/40R18 A57 K1b K2b K6w
e1*2007/46*0371*19-.., 75-141 235/40R18 A57 K1a K1b K2b K6w
e1*2007/46*1683*.. 75-141 245/35R18 A57 K1c K2a K2b K6x
Mini One/Cooper ,/D, /S 55-155 205/40R18 K1a K1b K2b K4i K6w T82 T86 A01 A12 A15
UKL-L, FML2, FML4, 55-155 215/35R18 K1a K1b K2b K4i K6w T84 A18 A58 Cbo
FMCA 55-155 215/40R18 G01 K1a K1b K2b K4i K6w Flh S02
e1*2007/46*
0371*10-..,
e1*2007/46*1678*..,
e1*2007/46*1679*..,
e1*2007/46*1680*..,
- 3/5-Türer / Cabrio
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 6
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
§ 22 46943*06
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 6
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
§ 22 46943*06
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 6
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 46943*06
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Februar 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Februar 2017
§ 22 46943*06
Laux 00265944.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 4
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ56,1 5/114,3/56,1 48 880 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
§ 22 46943*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,25 Kegel 60° 110 - RG.571
S03 Mutter M12x1,25 Kegel 60° 120 - RG.571
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Subaru
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Levorg 125 215/45R18 A33 A15 A18 A56
V1, V 125 225/40R18 A90 Car S03
e1*2007/46*1203*03-.. 125 225/45R18 A90
125 235/40R18 A12
125 245/40R18 A12
Subaru Outback 110, 129 225/55R18 A91 A15 A18 A56
B6 110, 129 225/60R18 A91 Car S03
e1*2007/46*1320*.. 110, 129 235/55R18 A12
110, 129 245/50R18 A01 A12 K1c K2b
Subaru Tribeca (B9) 180,190 255/55R18 A12 A15 A18
WX, WXS S02
e13*2001/116*0190*.
e13*2007/46*1073*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
§ 22 46943*06
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 4
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
§ 22 46943*06
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55061607 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 4
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Februar 2017
§ 22 46943*06
Laux 00265946.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
