ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48575*04
Gerät: Sonderräder für Pkw
8 J x 17 H2
Typ: ADV11 8017
§ 22 48575*04
Inhaber der ABE und Reifen Gundlach GmbH
Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 48575
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

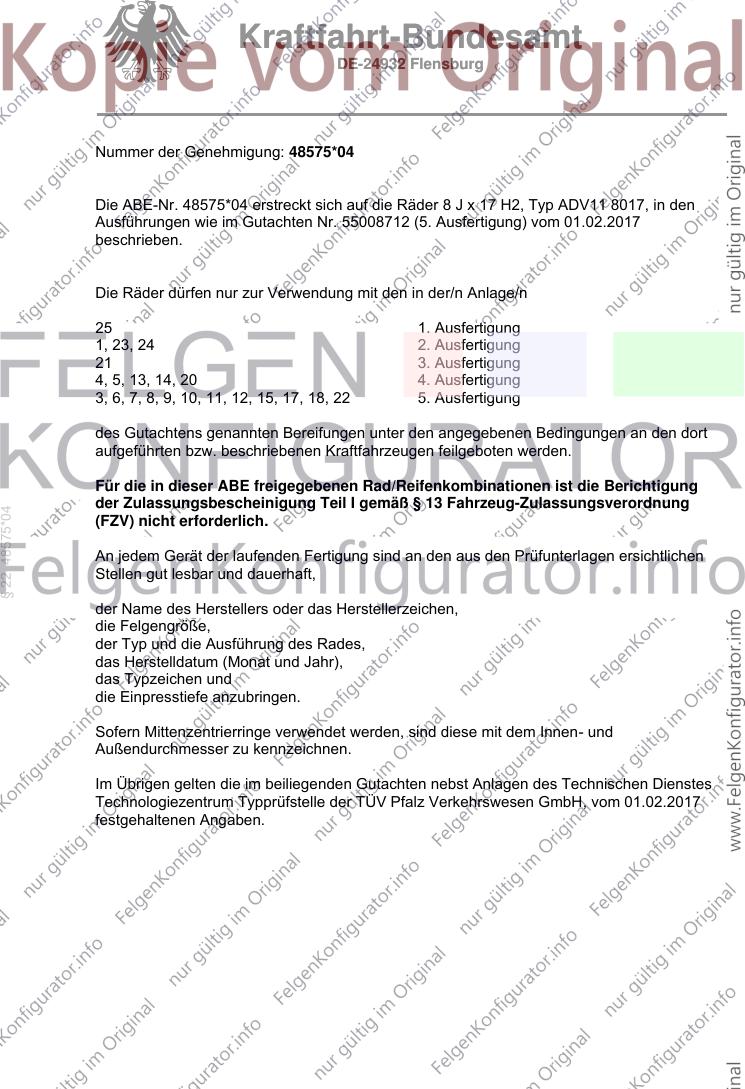

Nummer der Genehmigung: 48575*04
Die ABE-Nr. 48575*04 erstreckt sich auf die Räder 8 J x 17 H2, Typ ADV11 8017, in den
Ausführungen wie im Gutachten Nr. 55008712 (5. Ausfertigung) vom 01.02.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
25 1. Ausfertigung
1, 23, 24 2. Ausfertigung
21 3. Ausfertigung
4, 5, 13, 14, 20 4. Ausfertigung
3, 6, 7, 8, 9, 10, 11, 12, 15, 17, 18, 22 5. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
§ 22 48575*04
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 01.02.2017
festgehaltenen Angaben.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 48575*04
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 21.02.2017
Im Auftrag
§ 22 48575*04

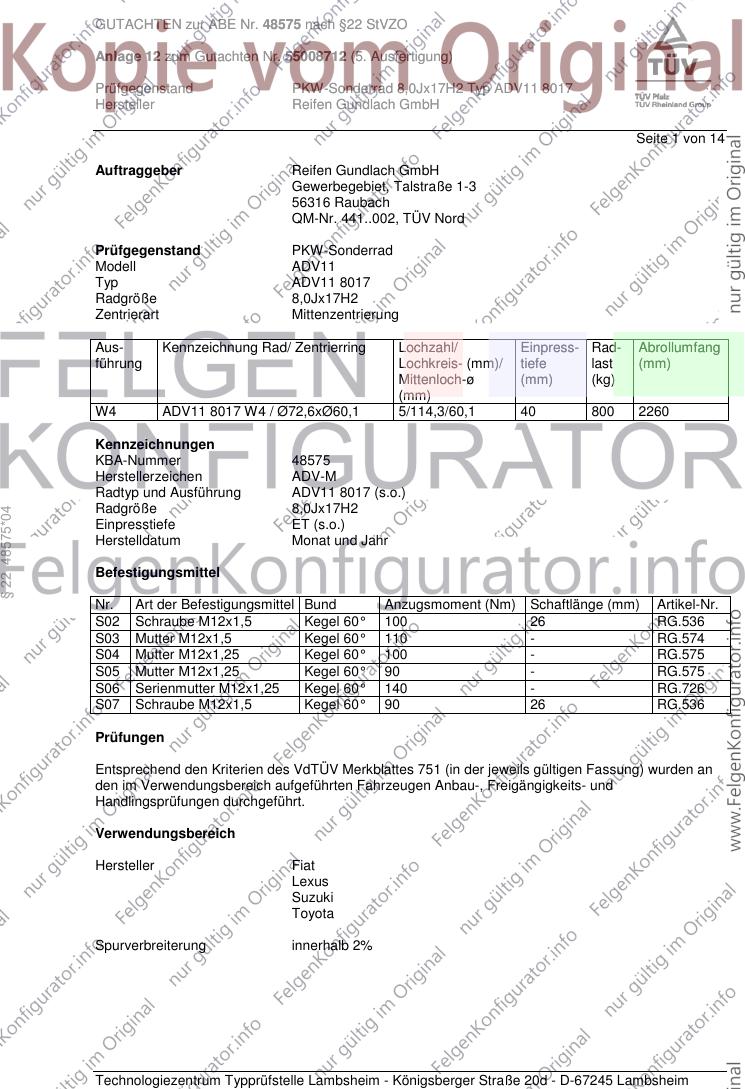

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 1 von 14
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell ADV11
Typ ADV11 8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 ADV11 8017 W4 / Ø72,6xØ60,1 5/114,3/60,1 40 800 2260
Kennzeichnungen
KBA-Nummer 48575
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV11 8017 (s.o.)
Radgröße 8,0Jx17H2
§ 22 48575*04
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Schraube M12x1,5 Kegel 60° 100 26 RG.536
S03 Mutter M12x1,5 Kegel 60° 110 - RG.574
S04 Mutter M12x1,25 Kegel 60° 100 - RG.575
S05 Mutter M12x1,25 Kegel 60° 90 - RG.575
S06 Serienmutter M12x1,25 Kegel 60° 140 - RG.726
S07 Schraube M12x1,5 Kegel 60° 90 26 RG.536
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

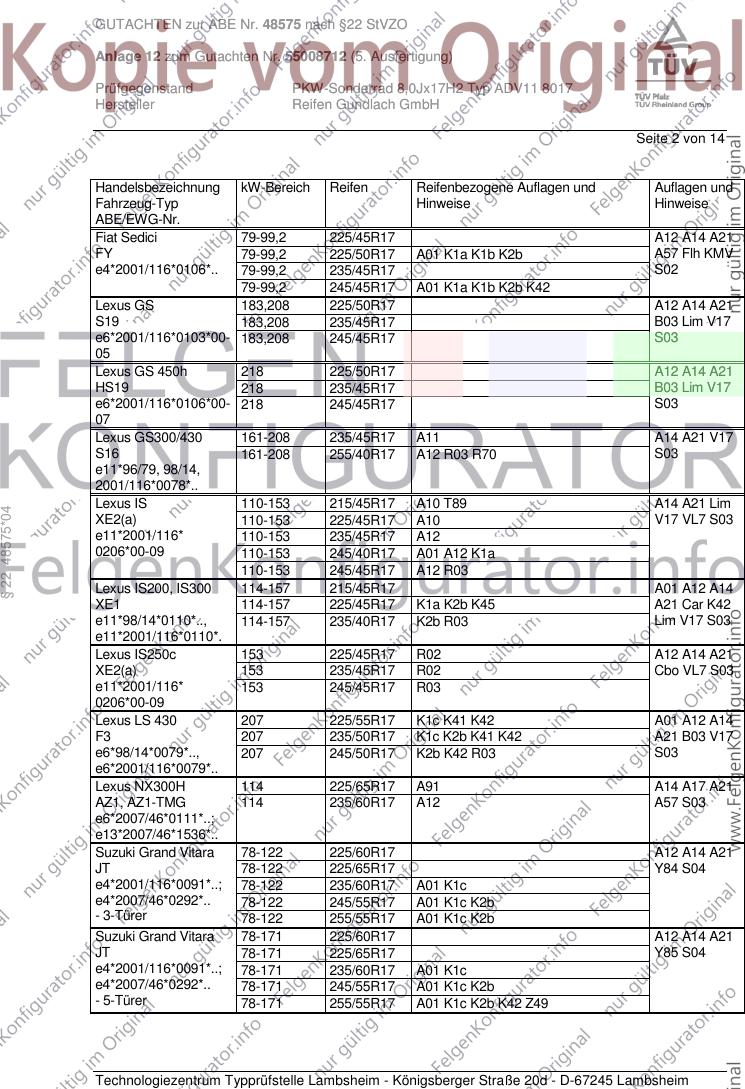

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 2 von 14

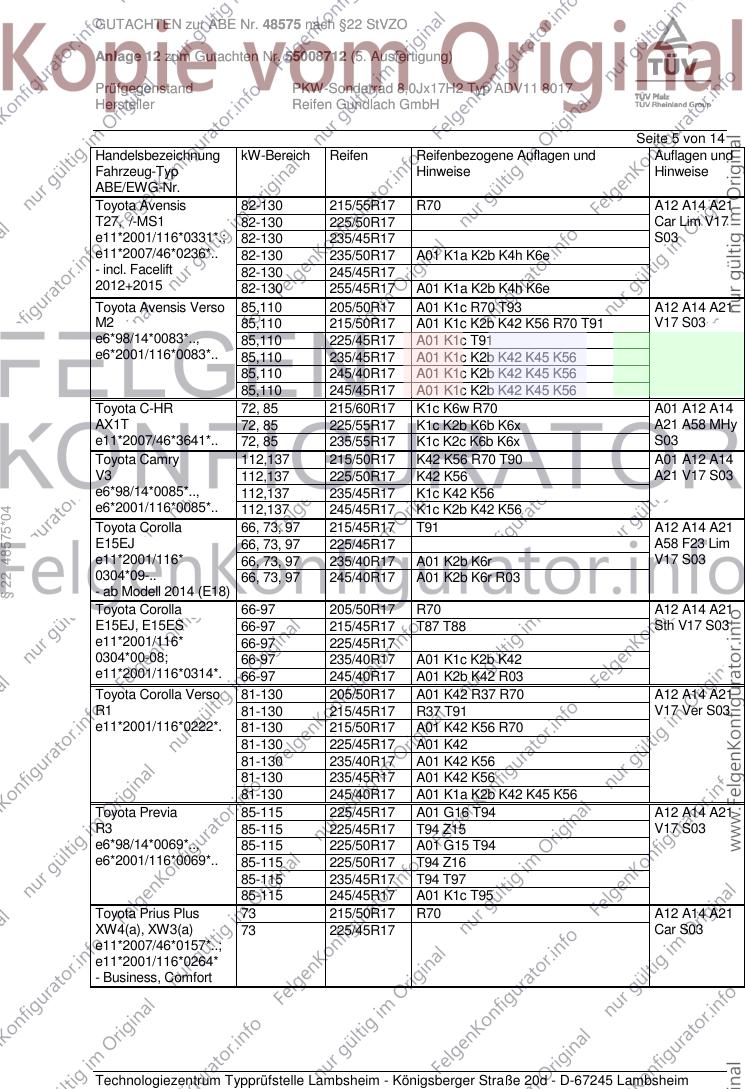

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 225/45R17 A12 A14 A21
FY 79-99,2 225/50R17 A01 K1a K1b K2b A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 235/45R17 S02
79-99,2 245/45R17 A01 K1a K1b K2b K42
Lexus GS 183,208 225/50R17 A12 A14 A21
S19 183,208 235/45R17 B03 Lim V17
e6*2001/116*0103*00- 183,208 245/45R17 S03
05
Lexus GS 450h 218 225/50R17 A12 A14 A21
HS19 218 235/45R17 B03 Lim V17
e6*2001/116*0106*00- 218 245/45R17 S03
07
Lexus GS300/430 161-208 235/45R17 A11 A14 A21 V17
S16 161-208 255/40R17 A12 R03 R70 S03
e11*96/79, 98/14,
2001/116*0078*..
Lexus IS 110-153 215/45R17 A10 T89 A14 A21 Lim
§ 22 48575*04
XE2(a) 110-153 225/45R17 A10 V17 VL7 S03
e11*2001/116* 110-153 235/45R17 A12
0206*00-09 110-153 245/40R17 A01 A12 K1a
110-153 245/45R17 A12 R03
Lexus IS200, IS300 114-157 215/45R17 A01 A12 A14
XE1 114-157 225/45R17 K1a K2b K45 A21 Car K42
e11*98/14*0110*.., 114-157 235/40R17 K2b R03 Lim V17 S03
e11*2001/116*0110*.
Lexus IS250c 153 225/45R17 R02 A12 A14 A21
XE2(a) 153 235/45R17 R02 Cbo VL7 S03
e11*2001/116* 153 245/45R17 R03
0206*00-09
Lexus LS 430 207 225/55R17 K1c K41 K42 A01 A12 A14
F3 207 235/50R17 K1c K2b K41 K42 A21 B03 V17
e6*98/14*0079*.., 207 245/50R17 K2b K42 R03 S03
e6*2001/116*0079*..
Lexus NX300H 114 225/65R17 A91 A14 A17 A21
AZ1, AZ1-TMG 114 235/60R17 A12 A57 S03
e6*2007/46*0111*..;
e13*2007/46*1536*..
Suzuki Grand Vitara 78-122 225/60R17 A12 A14 A21
JT 78-122 225/65R17 Y84 S04
e4*2001/116*0091*..; 78-122 235/60R17 A01 K1c
e4*2007/46*0292*.. 78-122 245/55R17 A01 K1c K2b
- 3-Türer 78-122 255/55R17 A01 K1c K2b
Suzuki Grand Vitara 78-171 225/60R17 A12 A14 A21
JT 78-171 225/65R17 Y85 S04
e4*2001/116*0091*..; 78-171 235/60R17 A01 K1c
e4*2007/46*0292*.. 78-171 245/55R17 A01 K1c K2b
- 5-Türer 78-171 255/55R17 A01 K1c K2b K42 Z49
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

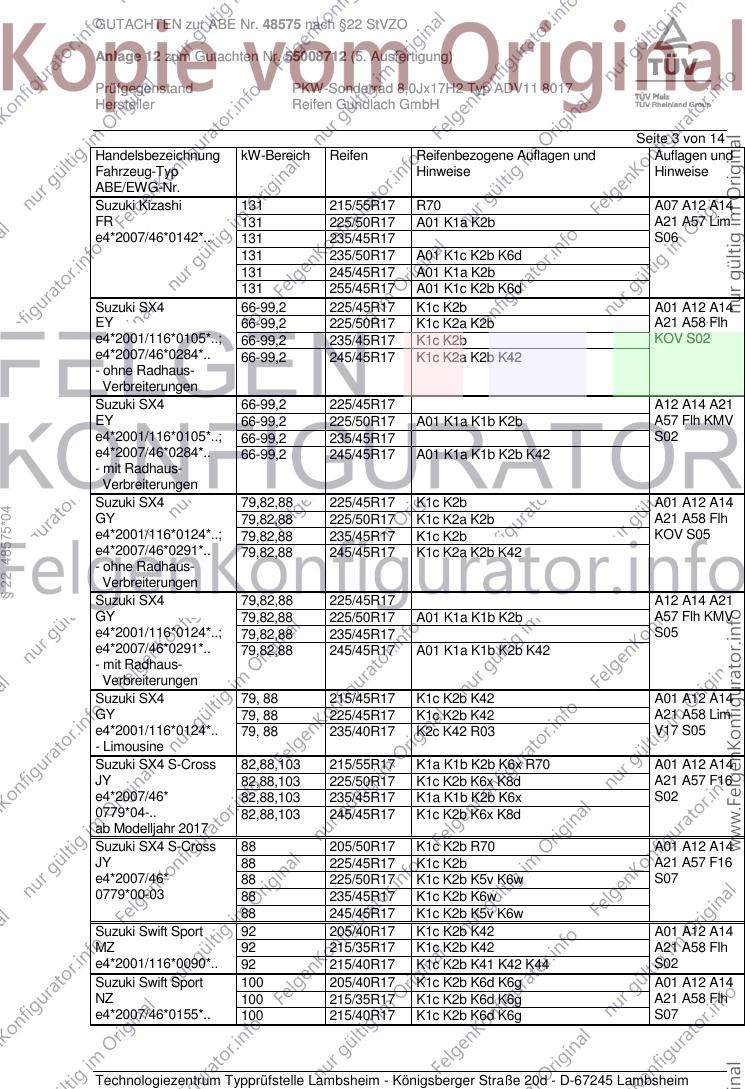

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Kizashi 131 215/55R17 R70 A07 A12 A14
FR 131 225/50R17 A01 K1a K2b A21 A57 Lim
e4*2007/46*0142*.. 131 235/45R17 S06
131 235/50R17 A01 K1c K2b K6d
131 245/45R17 A01 K1a K2b
131 255/45R17 A01 K1c K2b K6d
Suzuki SX4 66-99,2 225/45R17 K1c K2b A01 A12 A14
EY 66-99,2 225/50R17 K1c K2a K2b A21 A58 Flh
e4*2001/116*0105*..; 66-99,2 235/45R17 K1c K2b KOV S02
e4*2007/46*0284*.. 66-99,2 245/45R17 K1c K2a K2b K42
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 225/45R17 A12 A14 A21
EY 66-99,2 225/50R17 A01 K1a K1b K2b A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 235/45R17 S02
e4*2007/46*0284*.. 66-99,2 245/45R17 A01 K1a K1b K2b K42
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/45R17 K1c K2b A01 A12 A14
§ 22 48575*04
GY 79,82,88 225/50R17 K1c K2a K2b A21 A58 Flh
e4*2001/116*0124*..; 79,82,88 235/45R17 K1c K2b KOV S05
e4*2007/46*0291*.. 79,82,88 245/45R17 K1c K2a K2b K42
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/45R17 A12 A14 A21
GY 79,82,88 225/50R17 A01 K1a K1b K2b A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 235/45R17 S05
e4*2007/46*0291*.. 79,82,88 245/45R17 A01 K1a K1b K2b K42
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79, 88 215/45R17 K1c K2b K42 A01 A12 A14
GY 79, 88 225/45R17 K1c K2b K42 A21 A58 Lim
e4*2001/116*0124*.. 79, 88 235/40R17 K2c K42 R03 V17 S05
- Limousine
Suzuki SX4 S-Cross 82,88,103 215/55R17 K1a K1b K2b K6x R70 A01 A12 A14
JY 82,88,103 225/50R17 K1c K2b K6x K8d A21 A57 F16
e4*2007/46* 82,88,103 235/45R17 K1a K1b K2b K6x S02
0779*04-.. 82,88,103 245/45R17 K1c K2b K6x K8d
ab Modelljahr 2017
Suzuki SX4 S-Cross 88 205/50R17 K1c K2b R70 A01 A12 A14
JY 88 225/45R17 K1c K2b A21 A57 F16
e4*2007/46* 88 225/50R17 K1c K2b K5v K6w S07
0779*00-03 88 235/45R17 K1c K2b K6w
88 245/45R17 K1c K2b K5v K6w
Suzuki Swift Sport 92 205/40R17 K1c K2b K42 A01 A12 A14
MZ 92 215/35R17 K1c K2b K42 A21 A58 Flh
e4*2001/116*0090*.. 92 215/40R17 K1c K2b K41 K42 K44 S02
Suzuki Swift Sport 100 205/40R17 K1c K2b K6d K6g A01 A12 A14
NZ 100 215/35R17 K1c K2b K6d K6g A21 A58 Flh
e4*2007/46*0155*.. 100 215/40R17 K1c K2b K6d K6g S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

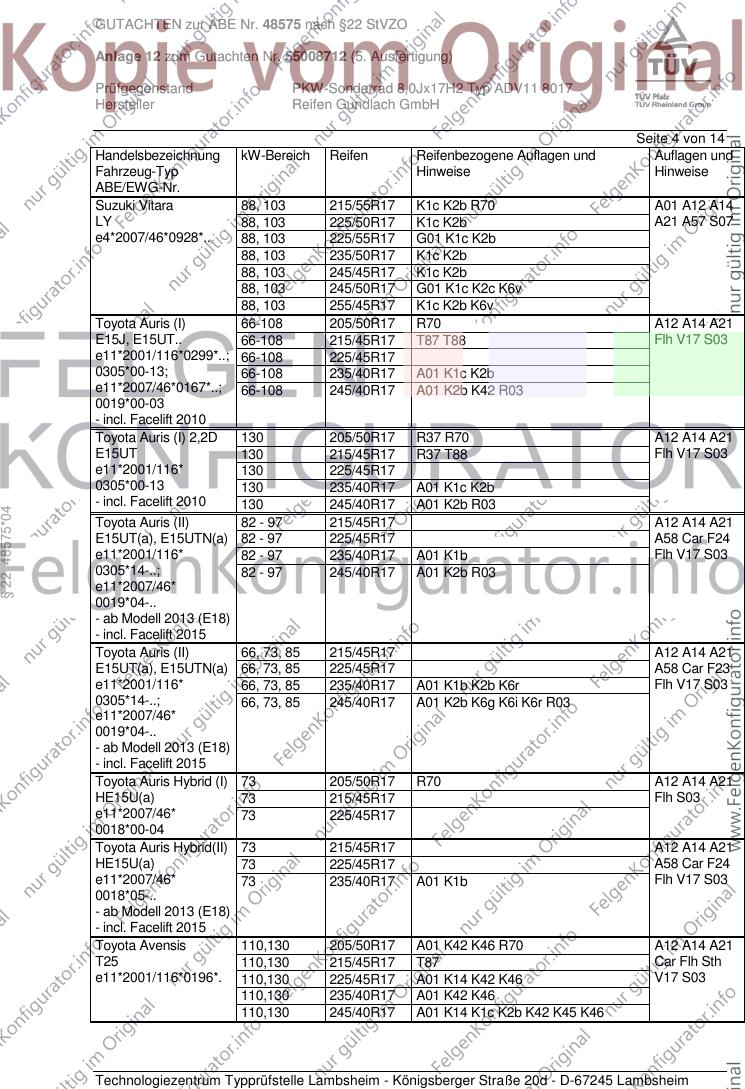

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Vitara 88, 103 215/55R17 K1c K2b R70 A01 A12 A14
LY 88, 103 225/50R17 K1c K2b A21 A57 S07
e4*2007/46*0928*.. 88, 103 225/55R17 G01 K1c K2b
88, 103 235/50R17 K1c K2b
88, 103 245/45R17 K1c K2b
88, 103 245/50R17 G01 K1c K2c K6v
88, 103 255/45R17 K1c K2b K6v
Toyota Auris (I) 66-108 205/50R17 R70 A12 A14 A21
E15J, E15UT.. 66-108 215/45R17 T87 T88 Flh V17 S03
e11*2001/116*0299*..; 66-108 225/45R17
0305*00-13; 66-108 235/40R17 A01 K1c K2b
e11*2007/46*0167*..; 66-108 245/40R17 A01 K2b K42 R03
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/50R17 R37 R70 A12 A14 A21
E15UT 130 215/45R17 R37 T88 Flh V17 S03
e11*2001/116* 130 225/45R17
0305*00-13 130 235/40R17 A01 K1c K2b
- incl. Facelift 2010 130 245/40R17 A01 K2b R03
§ 22 48575*04
Toyota Auris (II) 82 - 97 215/45R17 A12 A14 A21
E15UT(a), E15UTN(a) 82 - 97 225/45R17 A58 Car F24
e11*2001/116* 82 - 97 235/40R17 A01 K1b Flh V17 S03
0305*14-..; 82 - 97 245/40R17 A01 K2b R03
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 215/45R17 A12 A14 A21
E15UT(a), E15UTN(a) 66, 73, 85 225/45R17 A58 Car F23
e11*2001/116* 66, 73, 85 235/40R17 A01 K1b K2b K6r Flh V17 S03
0305*14-..; 66, 73, 85 245/40R17 A01 K2b K6g K6i K6r R03
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 205/50R17 R70 A12 A14 A21
HE15U(a) 73 215/45R17 Flh S03
e11*2007/46* 73 225/45R17
0018*00-04
Toyota Auris Hybrid(II) 73 215/45R17 A12 A14 A21
HE15U(a) 73 225/45R17 A58 Car F24
e11*2007/46* 73 235/40R17 A01 K1b Flh V17 S03
0018*05-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 205/50R17 A01 K42 K46 R70 A12 A14 A21
T25 110,130 215/45R17 T87 Car Flh Sth
e11*2001/116*0196*. 110,130 225/45R17 A01 K14 K42 K46 V17 S03
110,130 235/40R17 A01 K42 K46
110,130 245/40R17 A01 K14 K1c K2b K42 K45 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 82-130 215/55R17 R70 A12 A14 A21
T27, /-MS1 82-130 225/50R17 Car Lim V17
e11*2001/116*0331*.; 82-130 235/45R17 S03
e11*2007/46*0236*.. 82-130 235/50R17 A01 K1a K2b K4h K6e
- incl. Facelift 82-130 245/45R17
2012+2015 82-130 255/45R17 A01 K1a K2b K4h K6e
Toyota Avensis Verso 85,110 205/50R17 A01 K1c R70 T93 A12 A14 A21
M2 85,110 215/50R17 A01 K1c K2b K42 K56 R70 T91 V17 S03
e6*98/14*0083*.., 85,110 225/45R17 A01 K1c T91
e6*2001/116*0083*.. 85,110 235/45R17 A01 K1c K2b K42 K45 K56
85,110 245/40R17 A01 K1c K2b K42 K45 K56
85,110 245/45R17 A01 K1c K2b K42 K45 K56
Toyota C-HR 72, 85 215/60R17 K1c K6w R70 A01 A12 A14
AX1T 72, 85 225/55R17 K1c K2b K6b K6x A21 A58 MHy
e11*2007/46*3641*.. 72, 85 235/55R17 K1c K2c K6b K6x S03
Toyota Camry 112,137 215/50R17 K42 K56 R70 T90 A01 A12 A14
V3 112,137 225/50R17 K42 K56 A21 V17 S03
e6*98/14*0085*.., 112,137 235/45R17 K1c K42 K56
e6*2001/116*0085*.. 112,137 245/45R17 K1c K2b K42 K56
§ 22 48575*04
Toyota Corolla 66, 73, 97 215/45R17 T91 A12 A14 A21
E15EJ 66, 73, 97 225/45R17 A58 F23 Lim
e11*2001/116* 66, 73, 97 235/40R17 A01 K2b K6r V17 S03
0304*09-.. 66, 73, 97 245/40R17 A01 K2b K6r R03
- ab Modell 2014 (E18)
Toyota Corolla 66-97 205/50R17 R70 A12 A14 A21
E15EJ, E15ES 66-97 215/45R17 T87 T88 Sth V17 S03
e11*2001/116* 66-97 225/45R17
0304*00-08; 66-97 235/40R17 A01 K1c K2b K42
e11*2001/116*0314*. 66-97 245/40R17 A01 K2b K42 R03
Toyota Corolla Verso 81-130 205/50R17 A01 K42 R37 R70 A12 A14 A21
R1 81-130 215/45R17 R37 T91 V17 Ver S03
e11*2001/116*0222*. 81-130 215/50R17 A01 K42 K56 R70
81-130 225/45R17 A01 K42
81-130 235/40R17 A01 K42 K56
81-130 235/45R17 A01 K42 K56
81-130 245/40R17 A01 K1a K2b K42 K45 K56
Toyota Previa 85-115 225/45R17 A01 G16 T94 A12 A14 A21
R3 85-115 225/45R17 T94 Z15 V17 S03
e6*98/14*0069*.., 85-115 225/50R17 A01 G15 T94
e6*2001/116*0069*.. 85-115 225/50R17 T94 Z16
85-115 235/45R17 T94 T97
85-115 245/45R17 A01 K1c T95
Toyota Prius Plus 73 215/50R17 R70 A12 A14 A21
XW4(a), XW3(a) 73 225/45R17 Car S03
e11*2007/46*0157*..;
e11*2001/116*0264*
- Business, Comfort
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

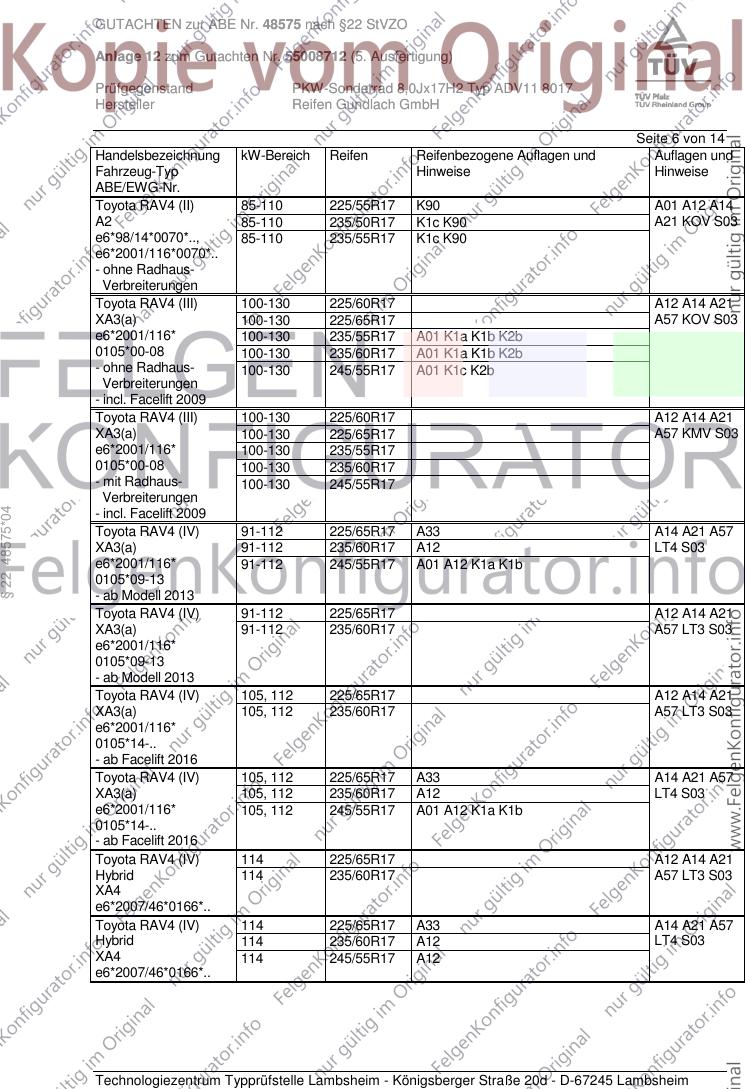

Toyota RAV4 (II) 85-110 225/55R17 K90 A01 A12 A14
A2 85-110 235/50R17 K1c K90 A21 KOV S03
e6*98/14*0070*.., 85-110 235/55R17 K1c K90
e6*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 225/60R17 A12 A14 A21
XA3(a) 100-130 225/65R17 A57 KOV S03
e6*2001/116* 100-130 235/55R17 A01 K1a K1b K2b
0105*00-08 100-130 235/60R17 A01 K1a K1b K2b
- ohne Radhaus- 100-130 245/55R17 A01 K1c K2b
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 225/60R17 A12 A14 A21
XA3(a) 100-130 225/65R17 A57 KMV S03
e6*2001/116* 100-130 235/55R17
0105*00-08 100-130 235/60R17
- mit Radhaus- 100-130 245/55R17
Verbreiterungen
§ 22 48575*04
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 225/65R17 A33 A14 A21 A57
XA3(a) 91-112 235/60R17 A12 LT4 S03
e6*2001/116* 91-112 245/55R17 A01 A12 K1a K1b
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 91-112 225/65R17 A12 A14 A21
XA3(a) 91-112 235/60R17 A57 LT3 S03
e6*2001/116*
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 225/65R17 A12 A14 A21
XA3(a) 105, 112 235/60R17 A57 LT3 S03
e6*2001/116*
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 225/65R17 A33 A14 A21 A57
XA3(a) 105, 112 235/60R17 A12 LT4 S03
e6*2001/116* 105, 112 245/55R17 A01 A12 K1a K1b
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 114 225/65R17 A12 A14 A21
Hybrid 114 235/60R17 A57 LT3 S03
XA4
e6*2007/46*0166*..
Toyota RAV4 (IV) 114 225/65R17 A33 A14 A21 A57
Hybrid 114 235/60R17 A12 LT4 S03
XA4 114 245/55R17 A12
e6*2007/46*0166*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

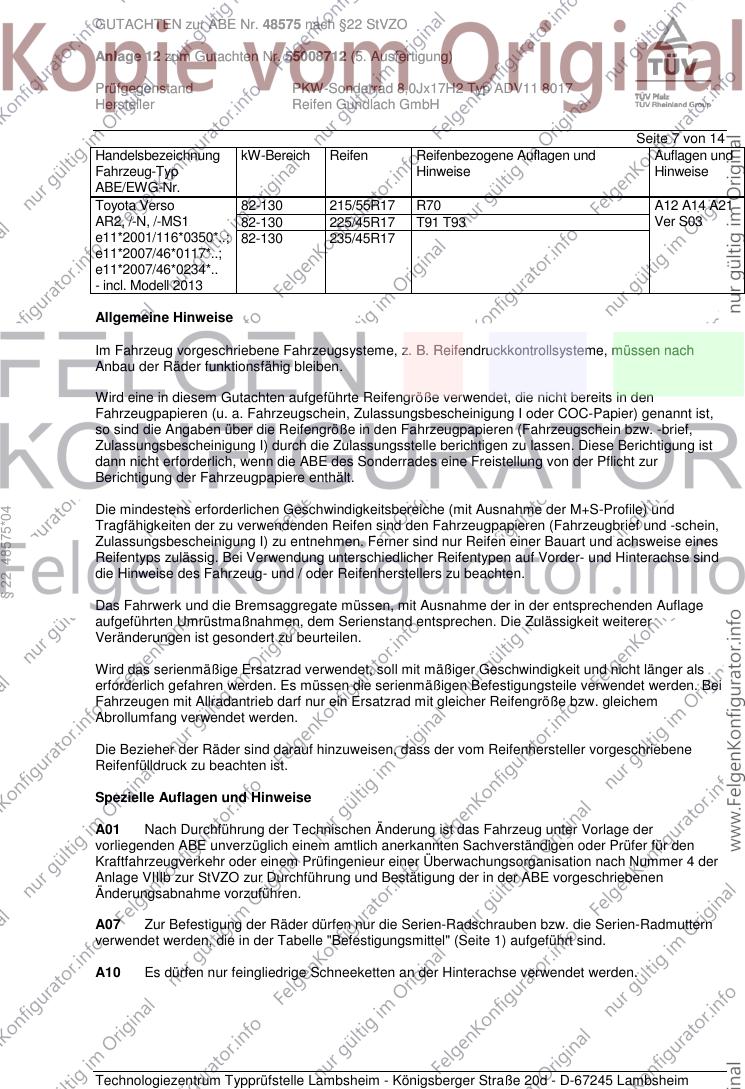

Toyota Verso 82-130 215/55R17 R70 A12 A14 A21
AR2, /-N, /-MS1 82-130 225/45R17 T91 T93 Ver S03
e11*2001/116*0350*..; 82-130 235/45R17
e11*2007/46*0117*..;
e11*2007/46*0234*..
- incl. Modell 2013
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
§ 22 48575*04
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 8 von 14

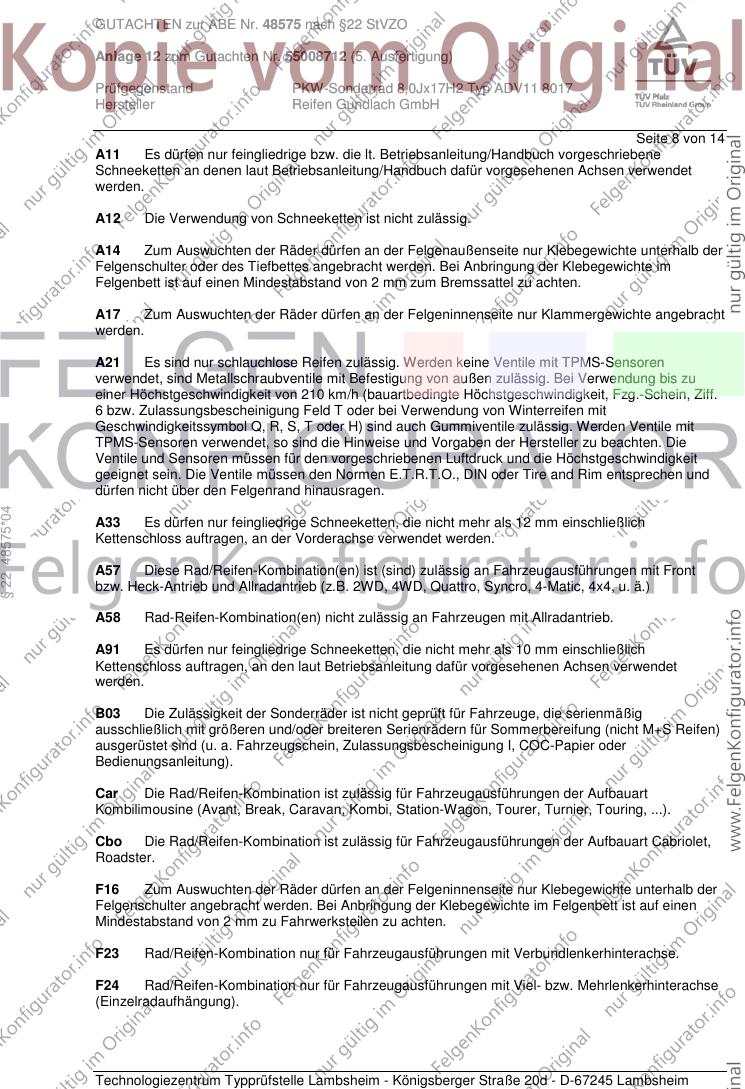

A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A17 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klammergewichte angebracht
werden.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
§ 22 48575*04
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 9 von 14

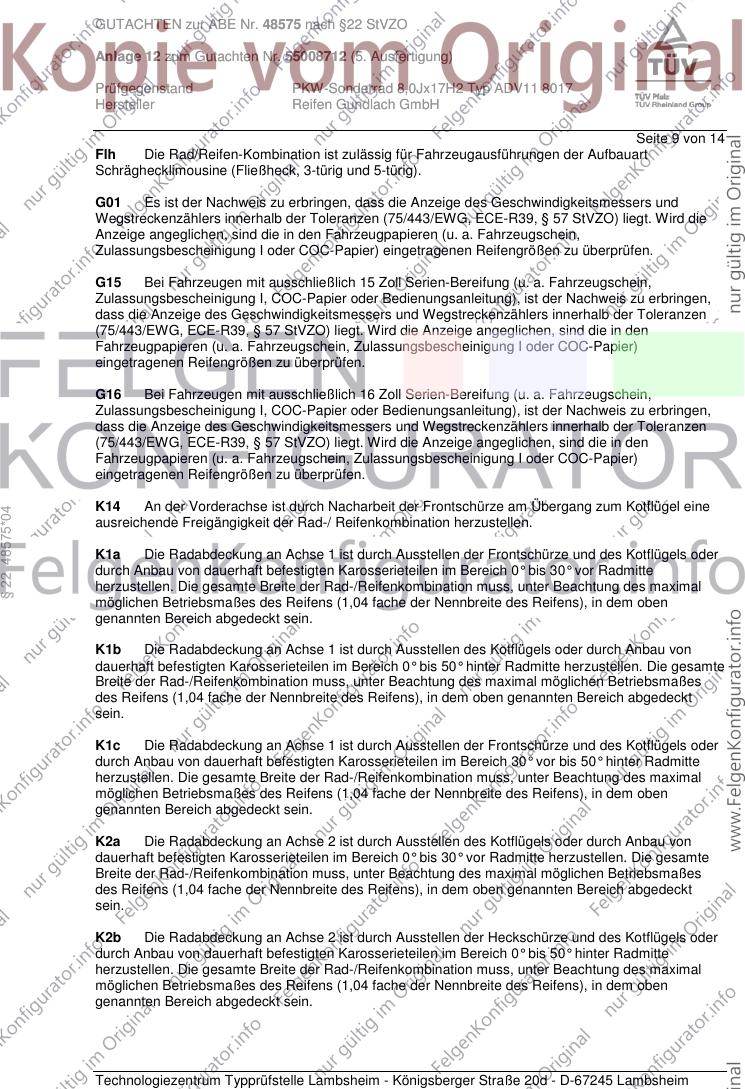

Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
§ 22 48575*04
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

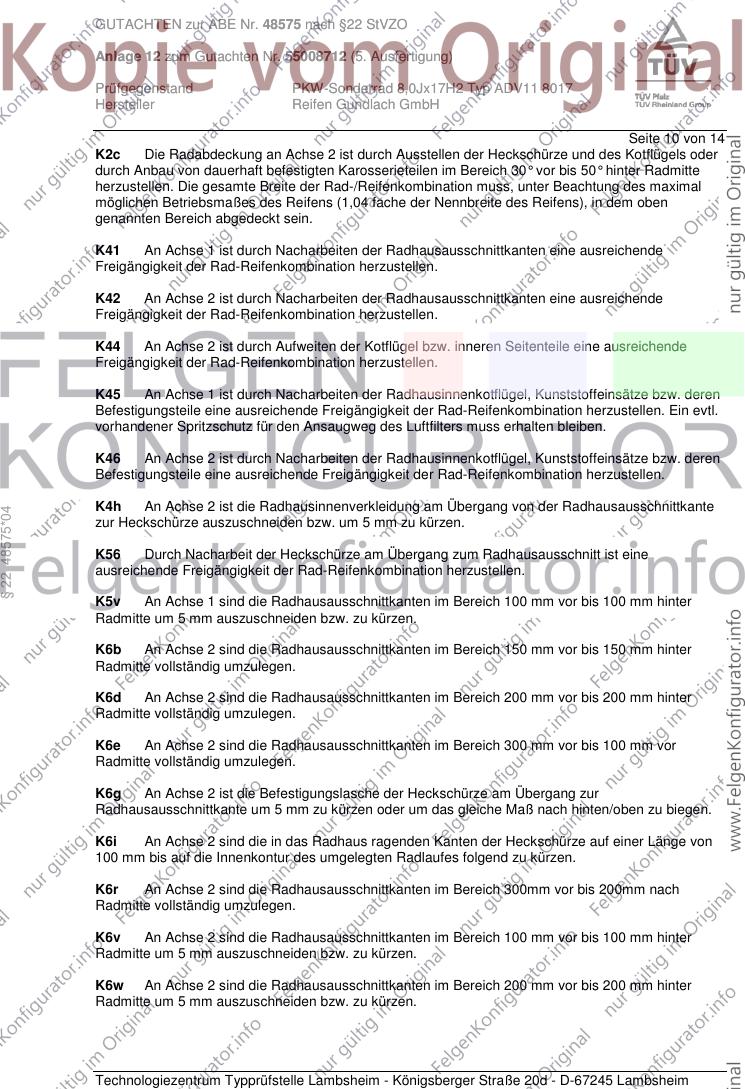

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 10 von 14
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
§ 22 48575*04
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

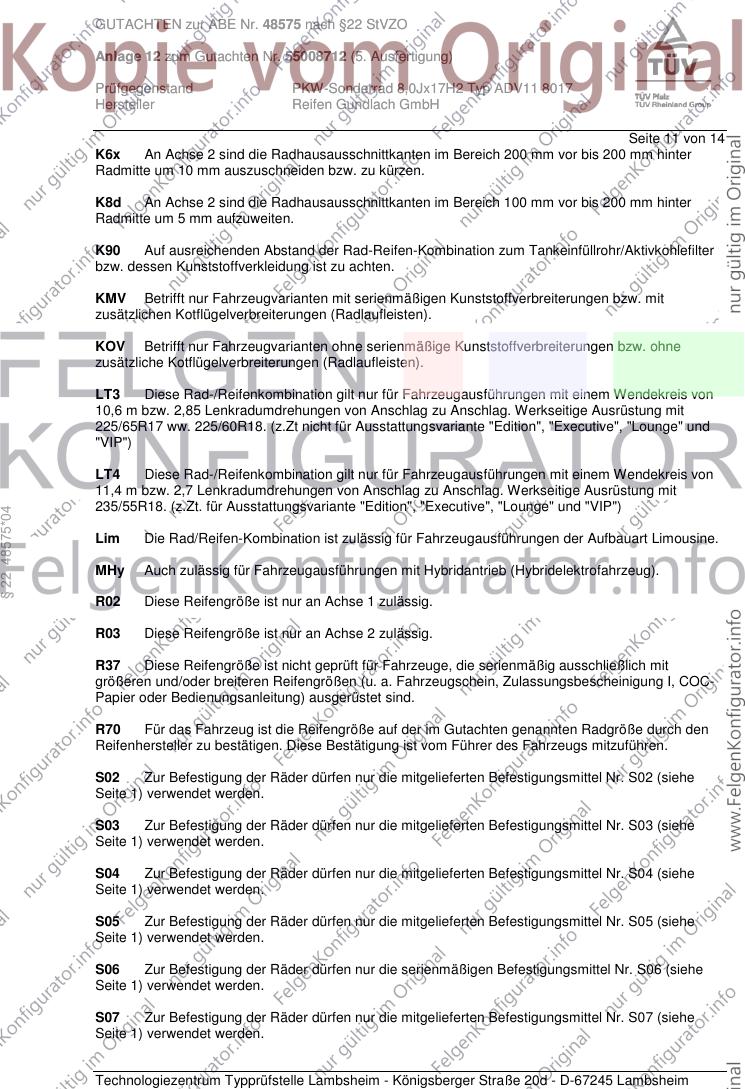

GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 11 von 14
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
225/65R17 ww. 225/60R18. (z.Zt nicht für Ausstattungsvariante "Edition", "Executive", "Lounge" und
"VIP")
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
235/55R18. (z.Zt. für Ausstattungsvariante "Edition", "Executive", "Lounge" und "VIP")
§ 22 48575*04
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 12 von 14
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 48575*04
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

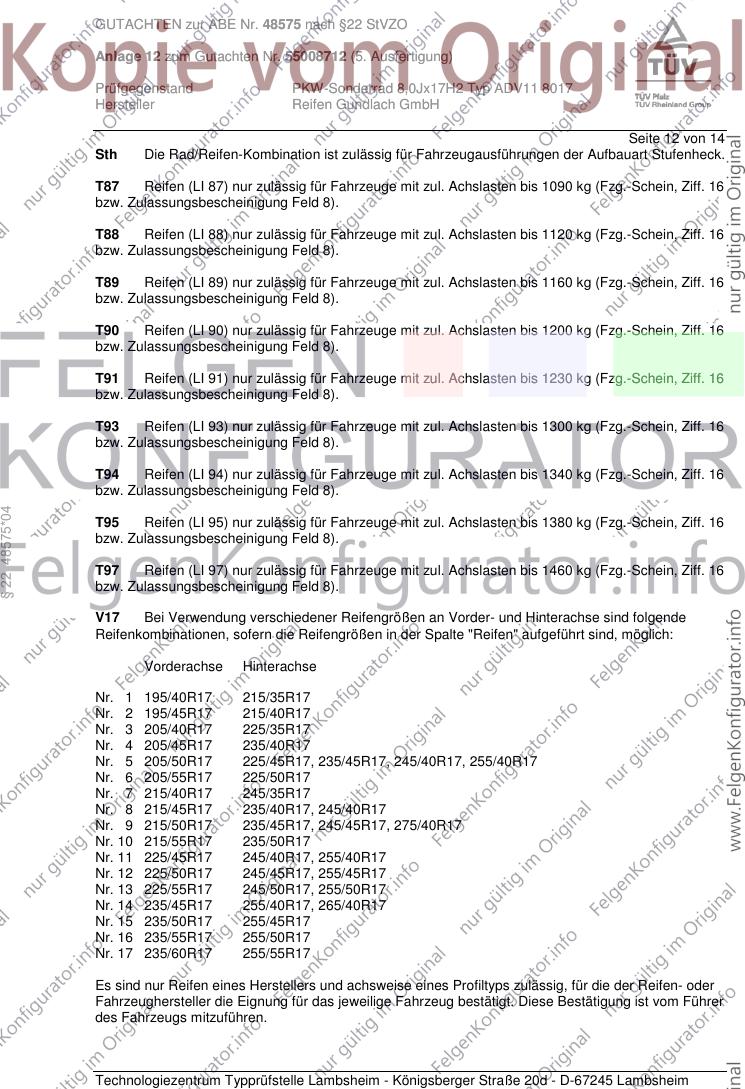

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 13 von 14

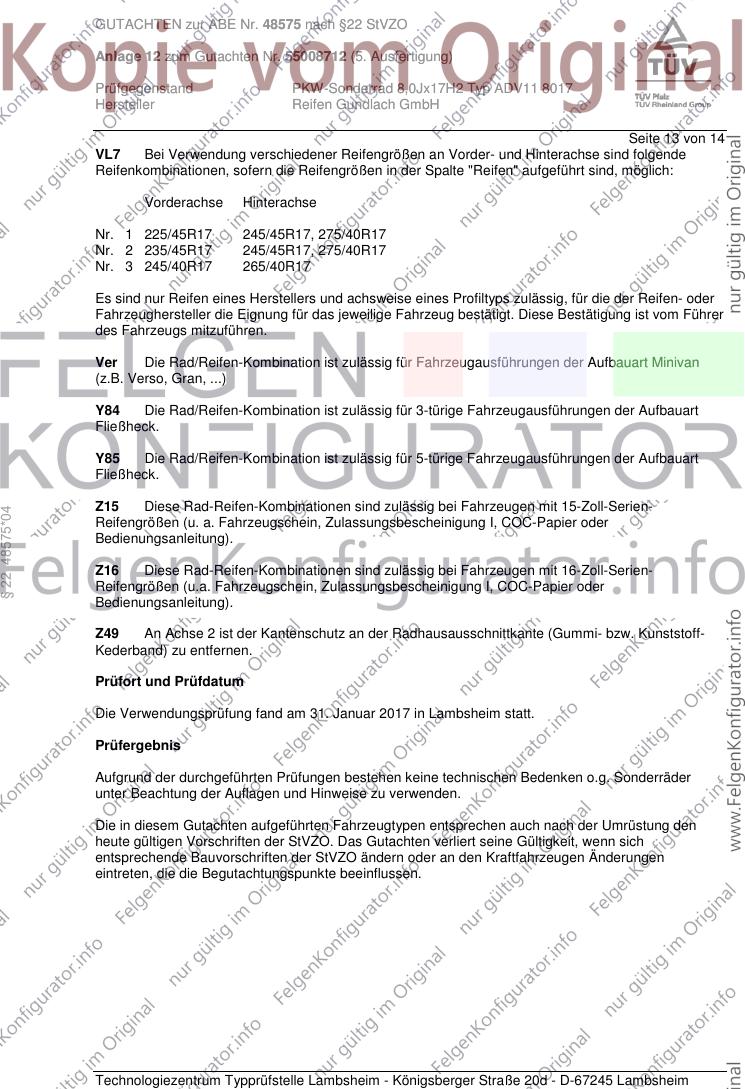

VL7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/45R17 245/45R17, 275/40R17
Nr. 2 235/45R17 245/45R17, 275/40R17
Nr. 3 245/40R17 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
§ 22 48575*04
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. Januar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48575 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55008712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV11 8017
Hersteller Reifen Gundlach GmbH
Seite 14 von 14
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. Januar 2017
Laux 00264473.DOC
§ 22 48575*04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
