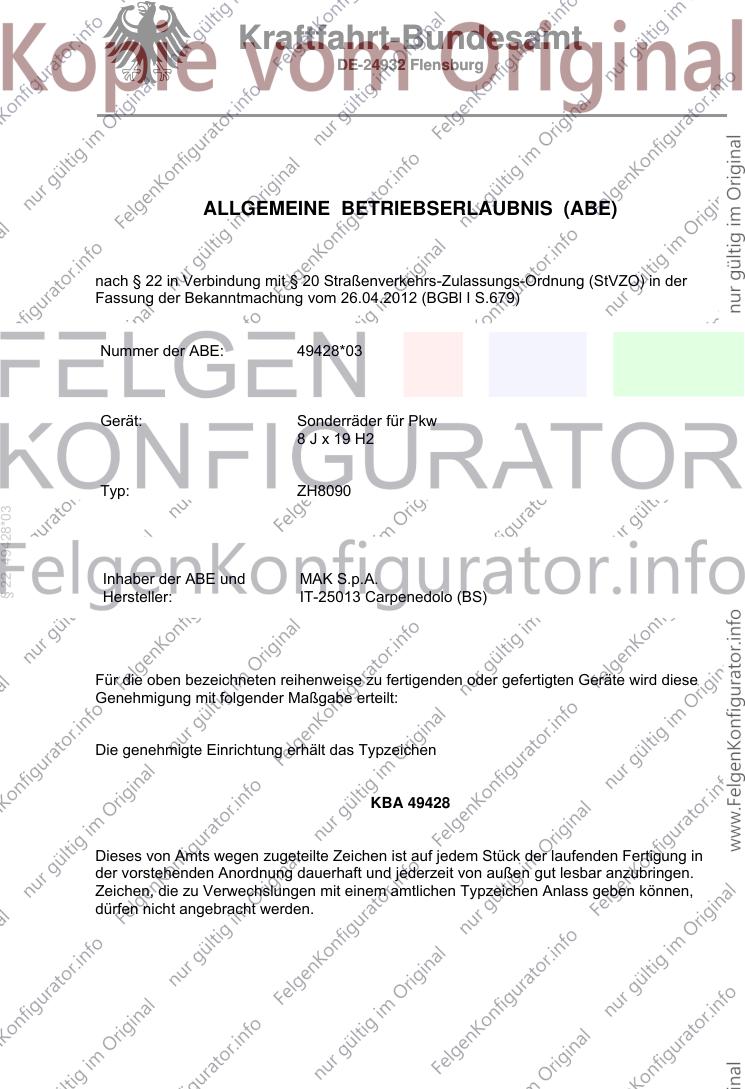

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49428*03
Gerät: Sonderräder für Pkw
8 J x 19 H2
Typ: ZH8090
§ 22 49428*03
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49428
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49428*03
Die ABE-Nr. 49428*03 erstreckt sich auf die Räder 8 J x 19 H2, Typ ZH8090, in den
Ausführungen wie im Gutachten Nr. 55804614 (6. Ausfertigung) vom 10.02.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1, 21, 23, 26 2. Ausfertigung
3, 12, 15, 16, 18, 19, 22, 24, 25 3. Ausfertigung
2, 4 - 11, 13, 14, 17, 20 4. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
§ 22 49428*03
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 10.02.2017
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 28.03.2017
Im Auftrag

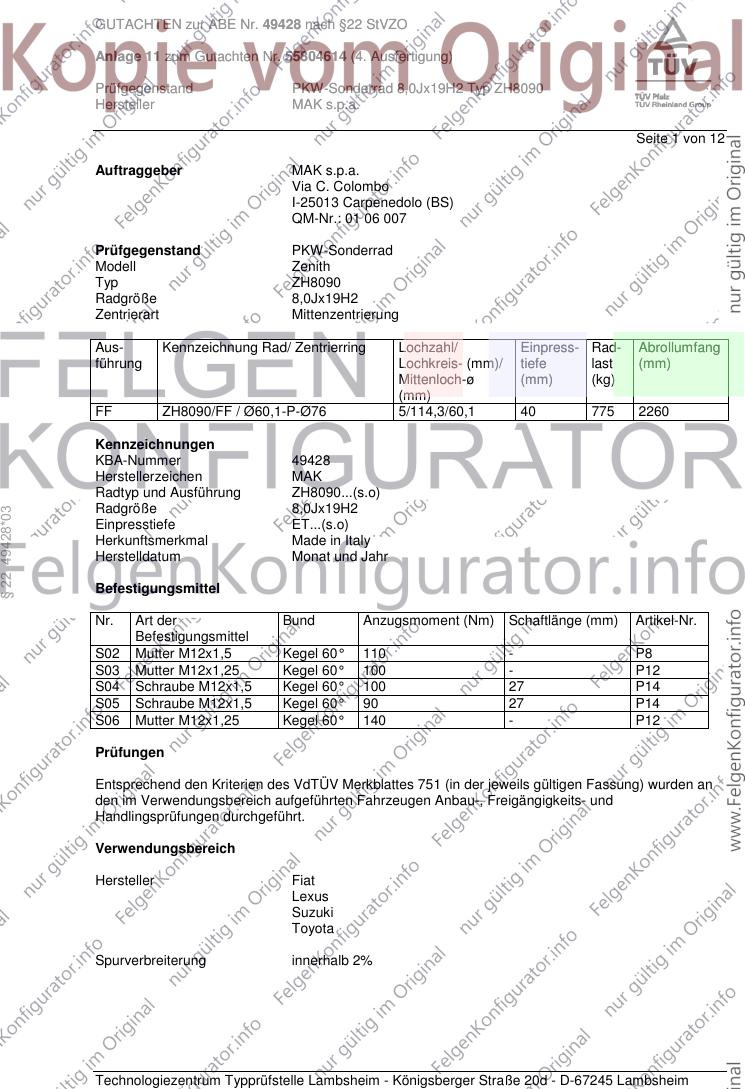

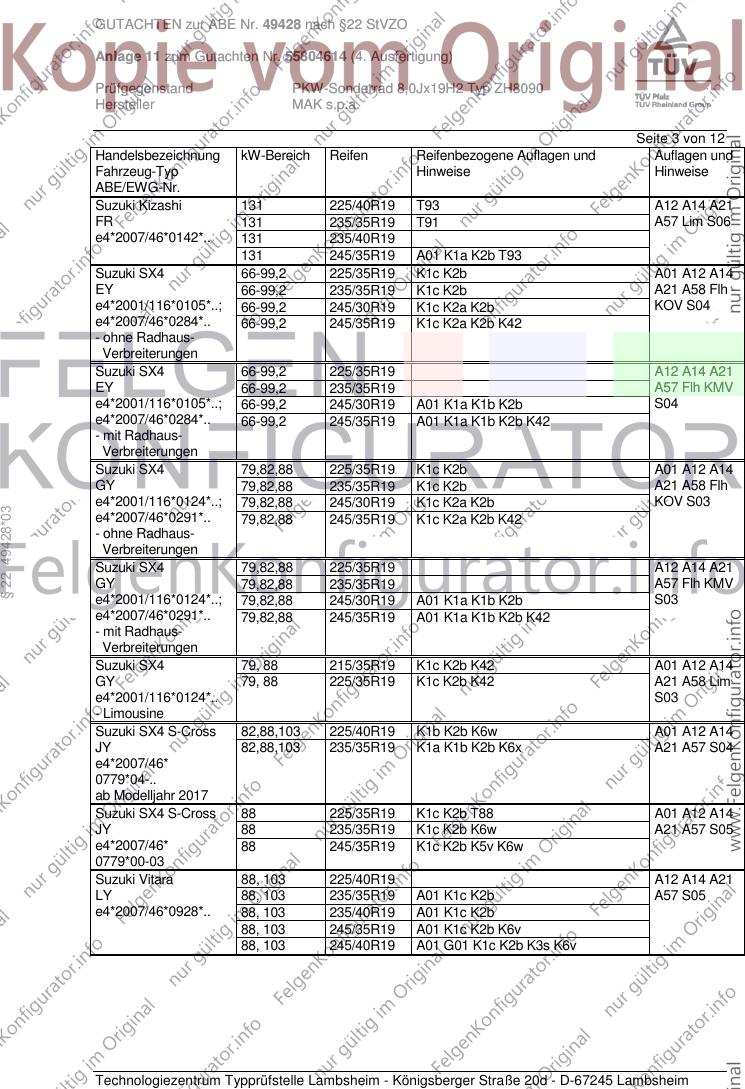

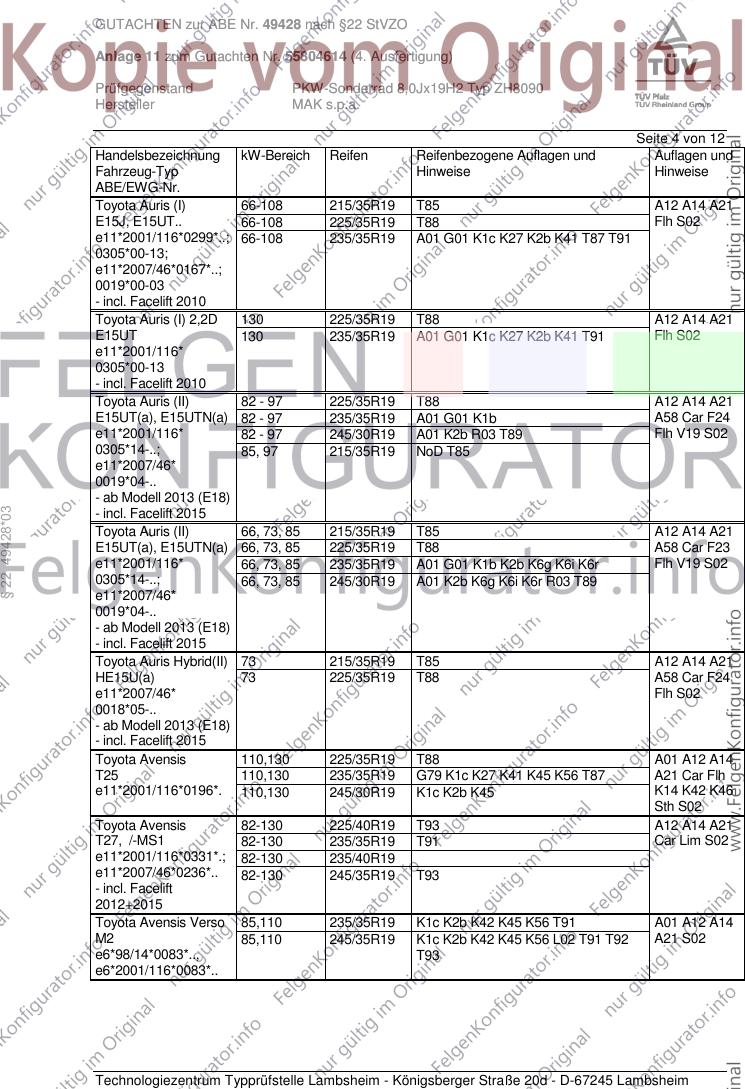

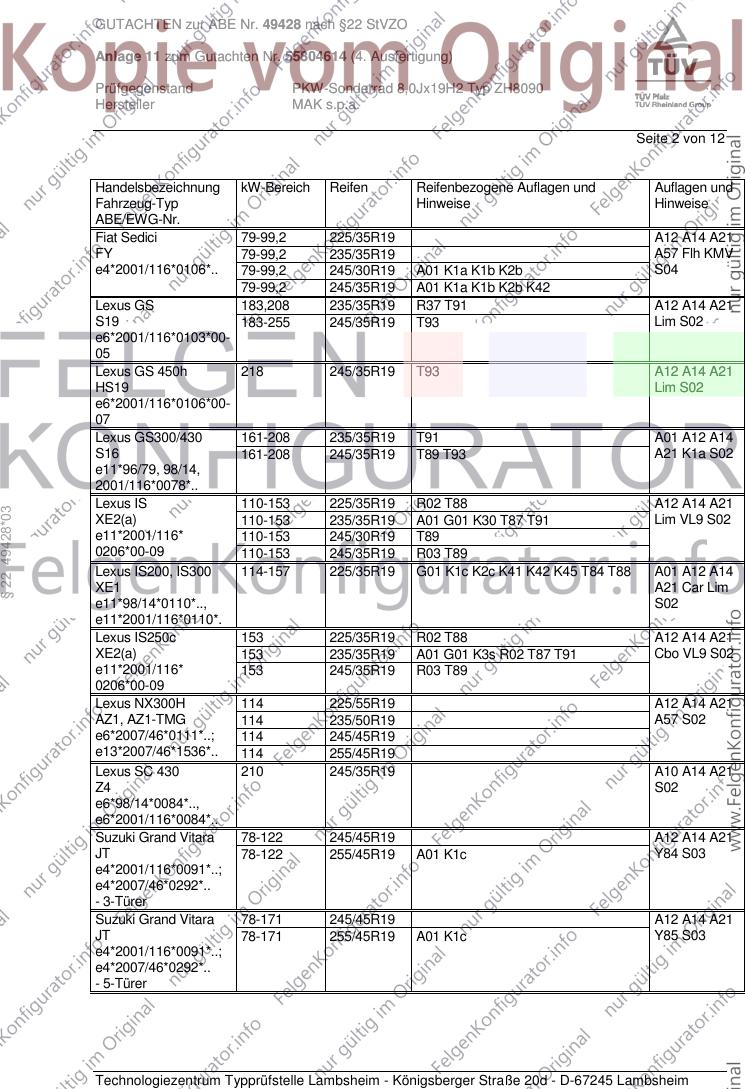

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 1 von 12
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell Zenith
Typ ZH8090
Radgröße 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
FF ZH8090/FF / Ø60,1-P-Ø76 5/114,3/60,1 40 775 2260
Kennzeichnungen
KBA-Nummer 49428
Herstellerzeichen MAK
Radtyp und Ausführung ZH8090...(s.o)
Radgröße 8,0Jx19H2
§ 22 49428*03
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - P8
S03 Mutter M12x1,25 Kegel 60° 100 - P12
S04 Schraube M12x1,5 Kegel 60° 100 27 P14
S05 Schraube M12x1,5 Kegel 60° 90 27 P14
S06 Mutter M12x1,25 Kegel 60° 140 - P12
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 225/35R19 A12 A14 A21
FY 79-99,2 235/35R19 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 245/30R19 A01 K1a K1b K2b S04
79-99,2 245/35R19 A01 K1a K1b K2b K42
Lexus GS 183,208 235/35R19 R37 T91 A12 A14 A21
S19 183-255 245/35R19 T93 Lim S02
e6*2001/116*0103*00-
05
Lexus GS 450h 218 245/35R19 T93 A12 A14 A21
HS19 Lim S02
e6*2001/116*0106*00-
07
Lexus GS300/430 161-208 235/35R19 T91 A01 A12 A14
S16 161-208 245/35R19 T89 T93 A21 K1a S02
e11*96/79, 98/14,
2001/116*0078*..
Lexus IS 110-153 225/35R19 R02 T88 A12 A14 A21
§ 22 49428*03
XE2(a) 110-153 235/35R19 A01 G01 K30 T87 T91 Lim VL9 S02
e11*2001/116* 110-153 245/30R19 T89
0206*00-09 110-153 245/35R19 R03 T89
Lexus IS200, IS300 114-157 225/35R19 G01 K1c K2c K41 K42 K45 T84 T88 A01 A12 A14
XE1 A21 Car Lim
e11*98/14*0110*.., S02
e11*2001/116*0110*.
Lexus IS250c 153 225/35R19 R02 T88 A12 A14 A21
XE2(a) 153 235/35R19 A01 G01 K3s R02 T87 T91 Cbo VL9 S02
e11*2001/116* 153 245/35R19 R03 T89
0206*00-09
Lexus NX300H 114 225/55R19 A12 A14 A21
AZ1, AZ1-TMG 114 235/50R19 A57 S02
e6*2007/46*0111*..; 114 245/45R19
e13*2007/46*1536*.. 114 255/45R19
Lexus SC 430 210 245/35R19 A10 A14 A21
Z4 S02
e6*98/14*0084*..,
e6*2001/116*0084*..
Suzuki Grand Vitara 78-122 245/45R19 A12 A14 A21
JT 78-122 255/45R19 A01 K1c Y84 S03
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 3-Türer
Suzuki Grand Vitara 78-171 245/45R19 A12 A14 A21
JT 78-171 255/45R19 A01 K1c Y85 S03
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 5-Türer
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Kizashi 131 225/40R19 T93 A12 A14 A21
FR 131 235/35R19 T91 A57 Lim S06
e4*2007/46*0142*.. 131 235/40R19
131 245/35R19 A01 K1a K2b T93
Suzuki SX4 66-99,2 225/35R19 K1c K2b A01 A12 A14
EY 66-99,2 235/35R19 K1c K2b A21 A58 Flh
e4*2001/116*0105*..; 66-99,2 245/30R19 K1c K2a K2b KOV S04
e4*2007/46*0284*.. 66-99,2 245/35R19 K1c K2a K2b K42
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 225/35R19 A12 A14 A21
EY 66-99,2 235/35R19 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 245/30R19 A01 K1a K1b K2b S04
e4*2007/46*0284*.. 66-99,2 245/35R19 A01 K1a K1b K2b K42
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 K1c K2b A01 A12 A14
GY 79,82,88 235/35R19 K1c K2b A21 A58 Flh
e4*2001/116*0124*..; 79,82,88 245/30R19 K1c K2a K2b KOV S03
§ 22 49428*03
e4*2007/46*0291*.. 79,82,88 245/35R19 K1c K2a K2b K42
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 A12 A14 A21
GY 79,82,88 235/35R19 A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 245/30R19 A01 K1a K1b K2b S03
e4*2007/46*0291*.. 79,82,88 245/35R19 A01 K1a K1b K2b K42
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79, 88 215/35R19 K1c K2b K42 A01 A12 A14
GY 79, 88 225/35R19 K1c K2b K42 A21 A58 Lim
e4*2001/116*0124*.. S03
- Limousine
Suzuki SX4 S-Cross 82,88,103 225/40R19 K1b K2b K6w A01 A12 A14
JY 82,88,103 235/35R19 K1a K1b K2b K6x A21 A57 S04
e4*2007/46*
0779*04-..
ab Modelljahr 2017
Suzuki SX4 S-Cross 88 225/35R19 K1c K2b T88 A01 A12 A14
JY 88 235/35R19 K1c K2b K6w A21 A57 S05
e4*2007/46* 88 245/35R19 K1c K2b K5v K6w
0779*00-03
Suzuki Vitara 88, 103 225/40R19 A12 A14 A21
LY 88, 103 235/35R19 A01 K1c K2b A57 S05
e4*2007/46*0928*.. 88, 103 235/40R19 A01 K1c K2b
88, 103 245/35R19 A01 K1c K2b K6v
88, 103 245/40R19 A01 G01 K1c K2b K3s K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris (I) 66-108 215/35R19 T85 A12 A14 A21
E15J, E15UT.. 66-108 225/35R19 T88 Flh S02
e11*2001/116*0299*..; 66-108 235/35R19 A01 G01 K1c K27 K2b K41 T87 T91
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 225/35R19 T88 A12 A14 A21
E15UT 130 235/35R19 A01 G01 K1c K27 K2b K41 T91 Flh S02
e11*2001/116*
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 225/35R19 T88 A12 A14 A21
E15UT(a), E15UTN(a) 82 - 97 235/35R19 A01 G01 K1b A58 Car F24
e11*2001/116* 82 - 97 245/30R19 A01 K2b R03 T89 Flh V19 S02
0305*14-..; 85, 97 215/35R19 NoD T85
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
§ 22 49428*03
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 215/35R19 T85 A12 A14 A21
E15UT(a), E15UTN(a) 66, 73, 85 225/35R19 T88 A58 Car F23
e11*2001/116* 66, 73, 85 235/35R19 A01 G01 K1b K2b K6g K6i K6r Flh V19 S02
0305*14-..; 66, 73, 85 245/30R19 A01 K2b K6g K6i K6r R03 T89
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid(II) 73 215/35R19 T85 A12 A14 A21
HE15U(a) 73 225/35R19 T88 A58 Car F24
e11*2007/46* Flh S02
0018*05-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 225/35R19 T88 A01 A12 A14
T25 110,130 235/35R19 G79 K1c K27 K41 K45 K56 T87 A21 Car Flh
e11*2001/116*0196*. 110,130 245/30R19 K1c K2b K45 K14 K42 K46
Sth S02
Toyota Avensis 82-130 225/40R19 T93 A12 A14 A21
T27, /-MS1 82-130 235/35R19 T91 Car Lim S02
e11*2001/116*0331*.; 82-130 235/40R19
e11*2007/46*0236*.. 82-130 245/35R19 T93
- incl. Facelift
2012+2015
Toyota Avensis Verso 85,110 235/35R19 K1c K2b K42 K45 K56 T91 A01 A12 A14
M2 85,110 245/35R19 K1c K2b K42 K45 K56 L02 T91 T92 A21 S02
e6*98/14*0083*.., T93
e6*2001/116*0083*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

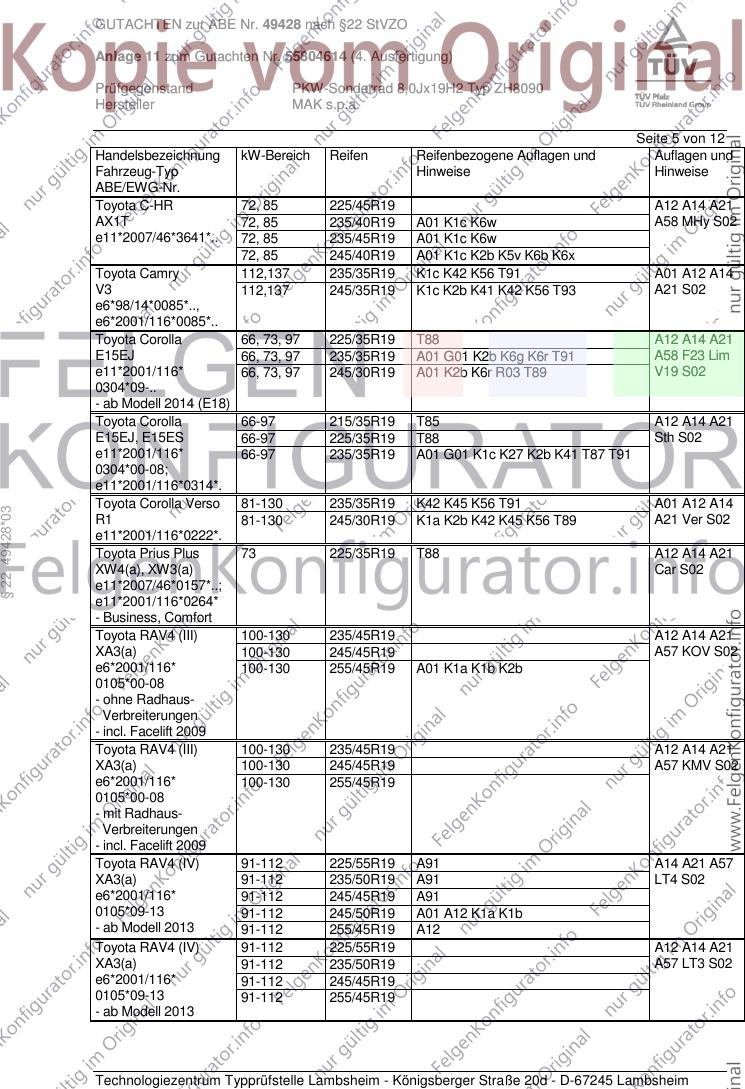

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota C-HR 72, 85 225/45R19 A12 A14 A21
AX1T 72, 85 235/40R19 A01 K1c K6w A58 MHy S02
e11*2007/46*3641*.. 72, 85 235/45R19 A01 K1c K6w
72, 85 245/40R19 A01 K1c K2b K5v K6b K6x
Toyota Camry 112,137 235/35R19 K1c K42 K56 T91 A01 A12 A14
V3 112,137 245/35R19 K1c K2b K41 K42 K56 T93 A21 S02
e6*98/14*0085*..,
e6*2001/116*0085*..
Toyota Corolla 66, 73, 97 225/35R19 T88 A12 A14 A21
E15EJ 66, 73, 97 235/35R19 A01 G01 K2b K6g K6r T91 A58 F23 Lim
e11*2001/116* 66, 73, 97 245/30R19 A01 K2b K6r R03 T89 V19 S02
0304*09-..
- ab Modell 2014 (E18)
Toyota Corolla 66-97 215/35R19 T85 A12 A14 A21
E15EJ, E15ES 66-97 225/35R19 T88 Sth S02
e11*2001/116* 66-97 235/35R19 A01 G01 K1c K27 K2b K41 T87 T91
0304*00-08;
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 235/35R19 K42 K45 K56 T91 A01 A12 A14
§ 22 49428*03
R1 81-130 245/30R19 K1a K2b K42 K45 K56 T89 A21 Ver S02
e11*2001/116*0222*.
Toyota Prius Plus 73 225/35R19 T88 A12 A14 A21
XW4(a), XW3(a) Car S02
e11*2007/46*0157*..;
e11*2001/116*0264*
- Business, Comfort
Toyota RAV4 (III) 100-130 235/45R19 A12 A14 A21
XA3(a) 100-130 245/45R19 A57 KOV S02
e6*2001/116* 100-130 255/45R19 A01 K1a K1b K2b
0105*00-08
- ohne Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 235/45R19 A12 A14 A21
XA3(a) 100-130 245/45R19 A57 KMV S02
e6*2001/116* 100-130 255/45R19
0105*00-08
- mit Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 225/55R19 A91 A14 A21 A57
XA3(a) 91-112 235/50R19 A91 LT4 S02
e6*2001/116* 91-112 245/45R19 A91
0105*09-13 91-112 245/50R19 A01 A12 K1a K1b
- ab Modell 2013 91-112 255/45R19 A12
Toyota RAV4 (IV) 91-112 225/55R19 A12 A14 A21
XA3(a) 91-112 235/50R19 A57 LT3 S02
e6*2001/116* 91-112 245/45R19
0105*09-13 91-112 255/45R19
- ab Modell 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 6 von 12

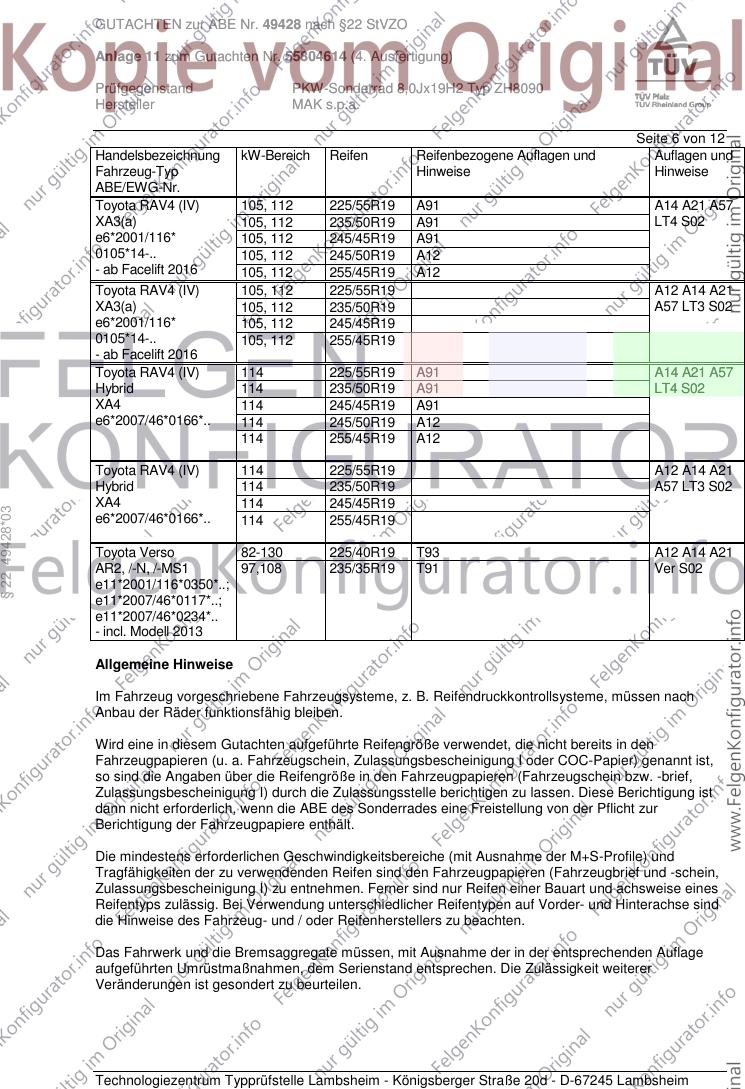

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 105, 112 225/55R19 A91 A14 A21 A57
XA3(a) 105, 112 235/50R19 A91 LT4 S02
e6*2001/116* 105, 112 245/45R19 A91
0105*14-.. 105, 112 245/50R19 A12
- ab Facelift 2016 105, 112 255/45R19 A12
Toyota RAV4 (IV) 105, 112 225/55R19 A12 A14 A21
XA3(a) 105, 112 235/50R19 A57 LT3 S02
e6*2001/116* 105, 112 245/45R19
0105*14-.. 105, 112 255/45R19
- ab Facelift 2016
Toyota RAV4 (IV) 114 225/55R19 A91 A14 A21 A57
Hybrid 114 235/50R19 A91 LT4 S02
XA4 114 245/45R19 A91
e6*2007/46*0166*.. 114 245/50R19 A12
114 255/45R19 A12
Toyota RAV4 (IV) 114 225/55R19 A12 A14 A21
Hybrid 114 235/50R19 A57 LT3 S02
XA4 114 245/45R19
§ 22 49428*03
e6*2007/46*0166*.. 114 255/45R19
Toyota Verso 82-130 225/40R19 T93 A12 A14 A21
AR2, /-N, /-MS1 97,108 235/35R19 T91 Ver S02
e11*2001/116*0350*..;
e11*2007/46*0117*..;
e11*2007/46*0234*..
- incl. Modell 2013
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 7 von 12

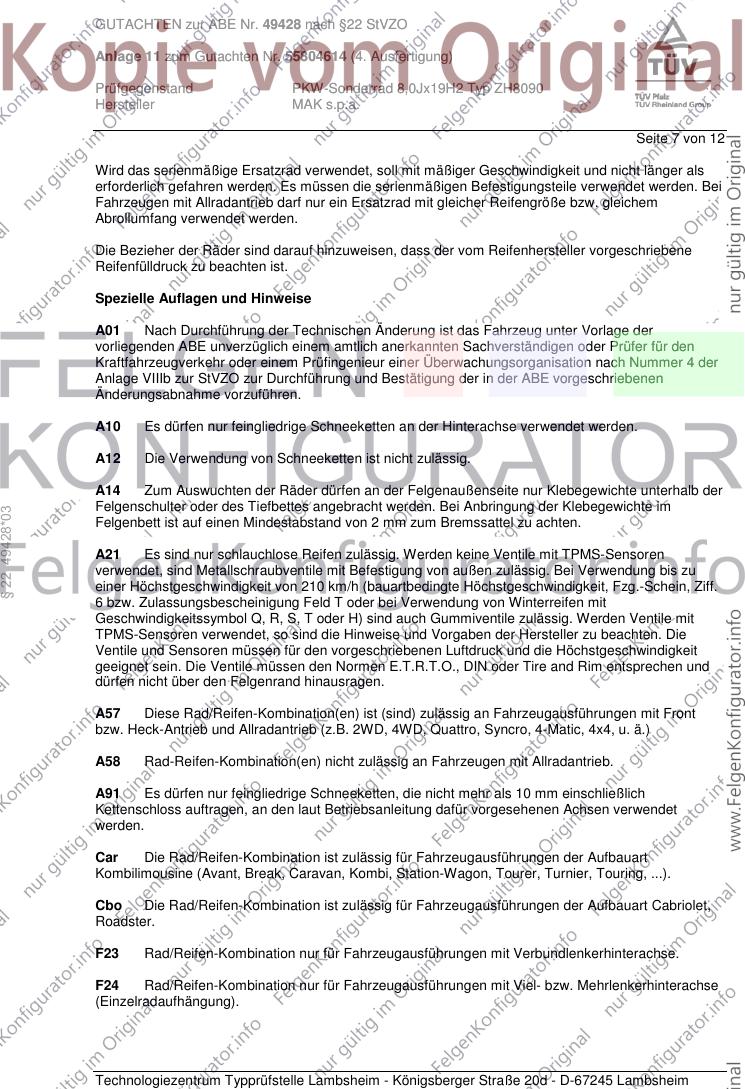

Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
§ 22 49428*03
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 8 von 12

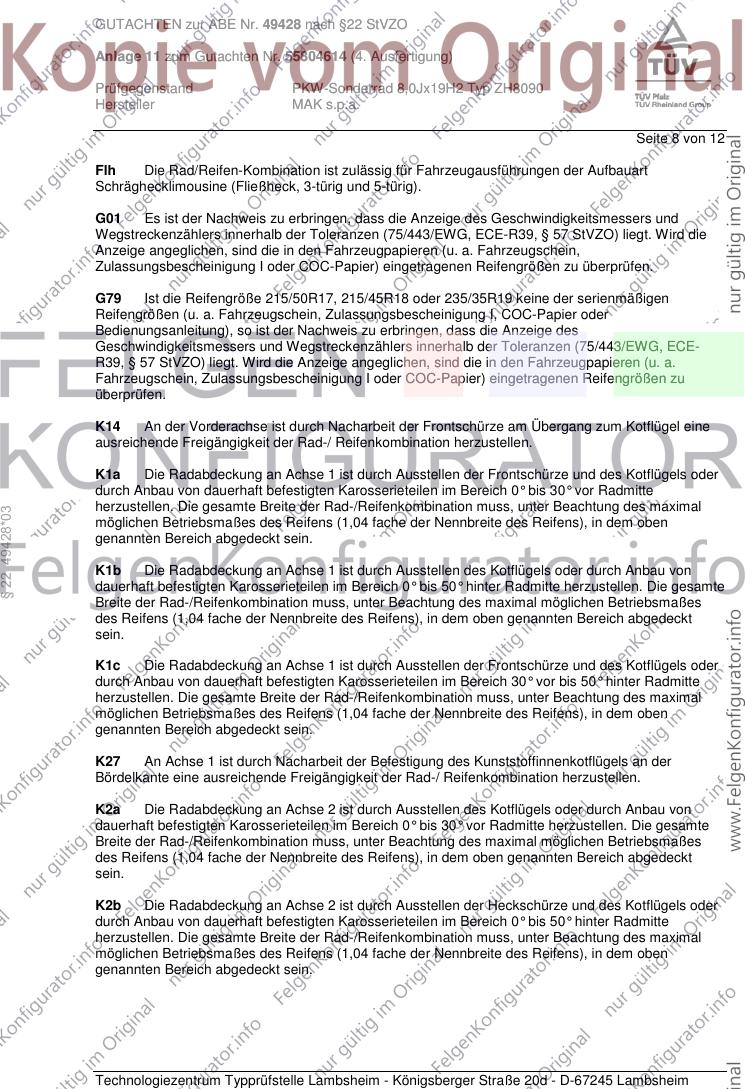

Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
§ 22 49428*03
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 9 von 12

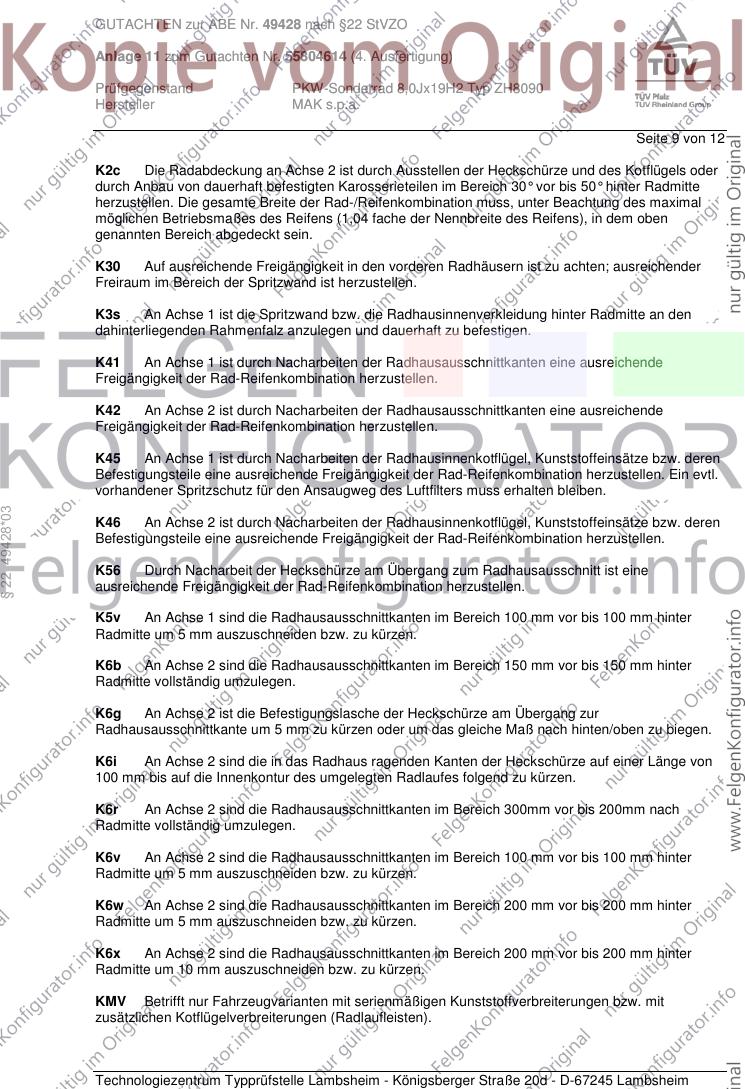

K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
§ 22 49428*03
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).

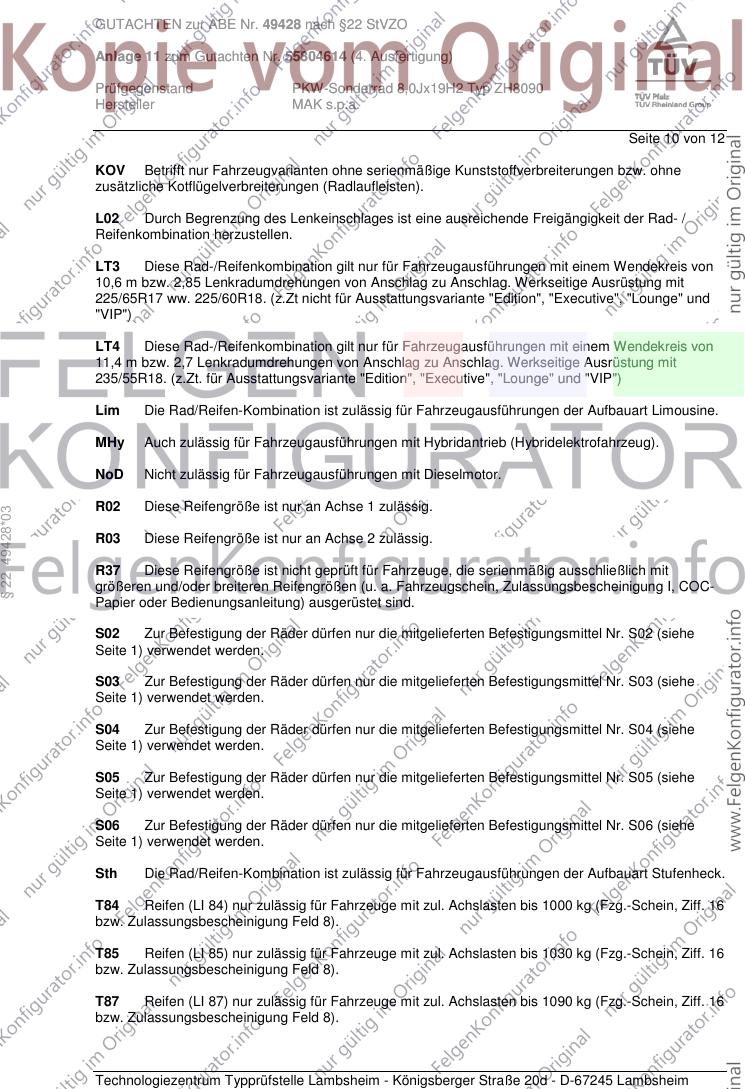

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 10 von 12
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
225/65R17 ww. 225/60R18. (z.Zt nicht für Ausstattungsvariante "Edition", "Executive", "Lounge" und
"VIP")
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
235/55R18. (z.Zt. für Ausstattungsvariante "Edition", "Executive", "Lounge" und "VIP")
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
§ 22 49428*03
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

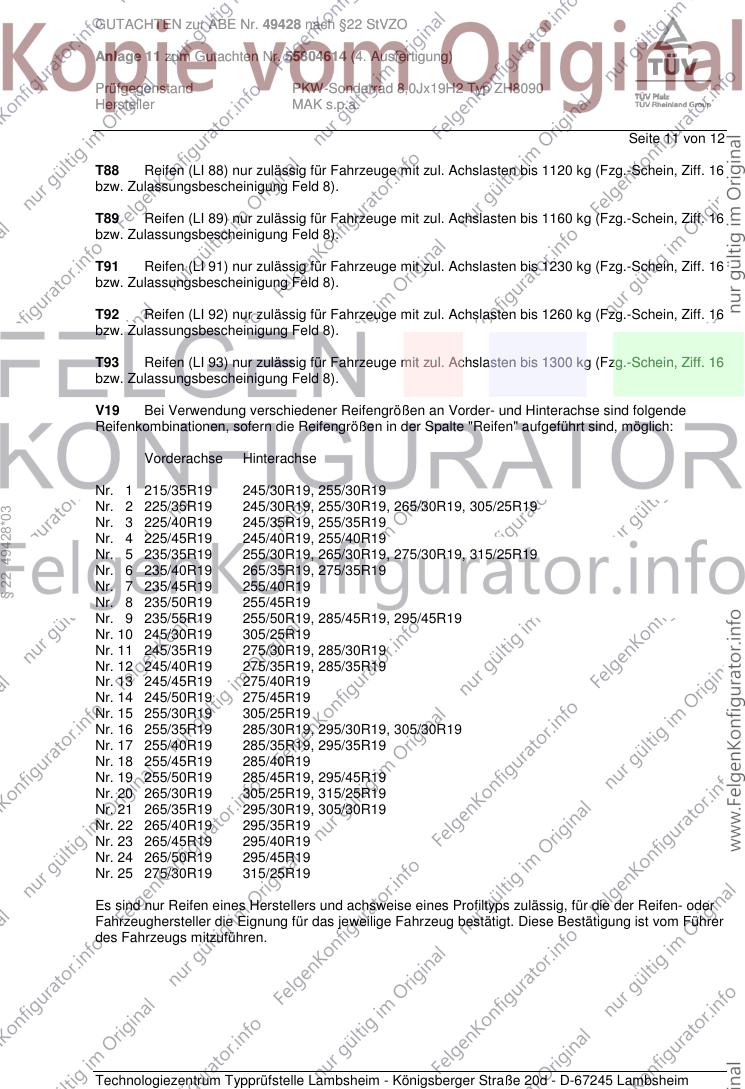

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 11 von 12
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
§ 22 49428*03
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.

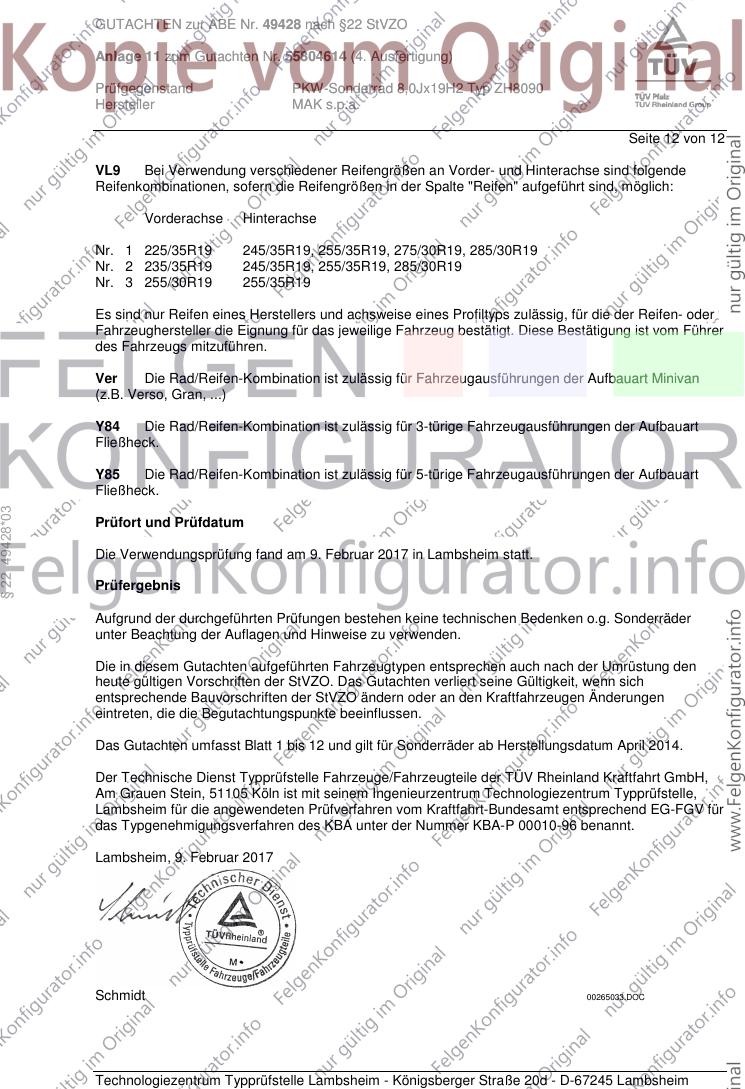

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 12 von 12
VL9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/35R19, 255/35R19, 275/30R19, 285/30R19
Nr. 2 235/35R19 245/35R19, 255/35R19, 285/30R19
Nr. 3 255/30R19 255/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
§ 22 49428*03
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum April 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Februar 2017
Schmidt 00265033.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
