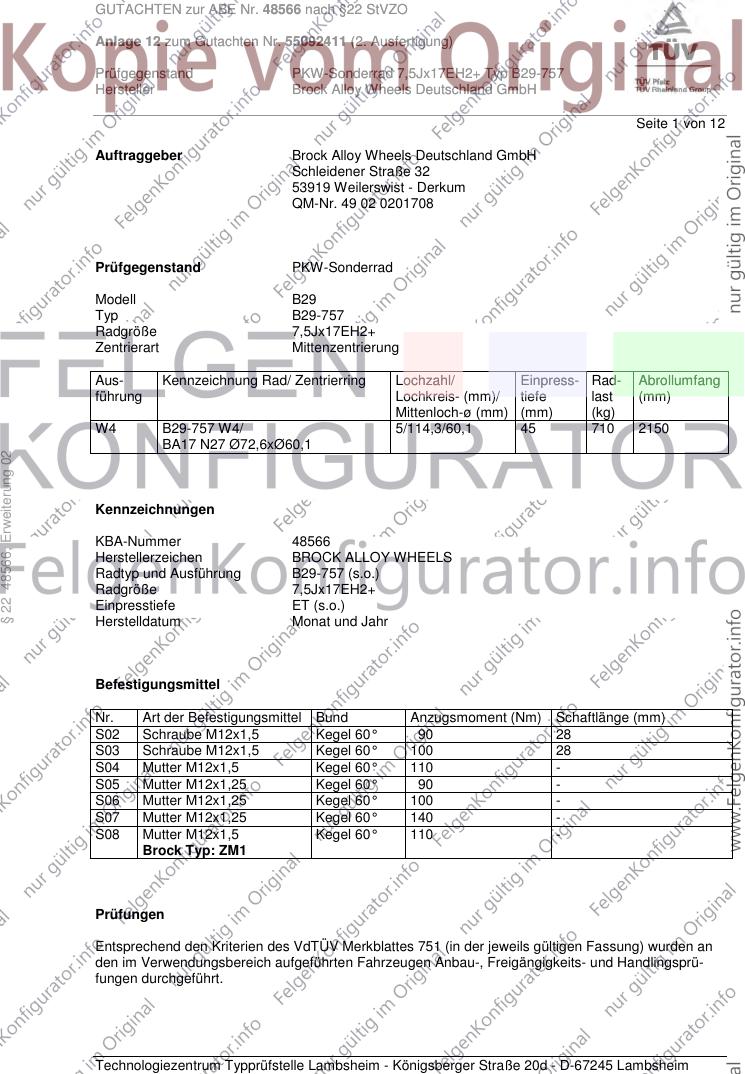

GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 12
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0201708
Prüfgegenstand PKW-Sonderrad
Modell B29
Typ B29-757
Radgröße 7,5Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W4 B29-757 W4/ 5/114,3/60,1 45 710 2150
BA17 N27 Ø72,6xØ60,1
§ 22 48566, Erweiterung 02
Kennzeichnungen
KBA-Nummer 48566
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B29-757 (s.o.)
Radgröße 7,5Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 90 28
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Mutter M12x1,5 Kegel 60° 110 -
S05 Mutter M12x1,25 Kegel 60° 90 -
S06 Mutter M12x1,25 Kegel 60° 100 -
S07 Mutter M12x1,25 Kegel 60° 140 -
S08 Mutter M12x1,5 Kegel 60° 110 -
Brock Typ: ZM1
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 12
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/50R17 A12 A14 A16
FY 79-99,2 205/55R17 A21 A57 Flh
e4*2001/116*0106*.. 79-99,2 215/50R17 KMV S03
79-99,2 225/45R17
79-99,2 225/50R17
§ 22 48566, Erweiterung 02
79-99,2 235/45R17
Lexus GS 300/430 161-208 235/45R17 A11 A14 A16
S16 A21 B03 S04
e11*96/79, 98/14,
2001/116*0078*..
Lexus IS 110-153 205/50R17 A10 T89 A14 A16 A21
XE2(a) 110-153 215/45R17 A10 T91 Lim V17 VL7
e11*2001/116*0206*00-09 110-153 225/45R17 A10 S04
110-153 235/45R17 A12
110-153 245/45R17 A10 R03
Lexus IS 200/300 114-157 215/45R17 A12 A14 A16
XE1 114-157 225/45R17 R03 A21 Car Lim
e11*98/14*0110*.., V17 S04
e11*2001/116*0110*.
Lexus IS 250/300H 133, 153 205/50R17 A32 R37 T93 A14 A16 A21
XE2(a) 133, 153 215/45R17 A10 T91 BL1 Lim MHy
e11*2001/116* 133, 153 225/45R17 A10 V17 S04
0206*10-..
Suzuki Grand Vitara 78-122 225/60R17 A32 A14 A16 A21
JT 78-122 225/65R17 A32 Y84 S06
e4*2001/116*0091*..; 78-122 235/60R17 A12
e4*2007/46*0292*.. 78-122 245/55R17 A12
- 3-Türer 78-122 255/55R17 A01 A12 K1c
Suzuki Grand Vitara 78-171 225/60R17 A32 A14 A16 A21
JT 78-171 225/65R17 A32 Y85 S06
e4*2001/116*0091*..; 78-171 235/60R17 A12
e4*2007/46*0292*.. 78-171 245/55R17 A12
- 5-Türer 78-171 255/55R17 A01 A12 K1c
Suzuki Kizashi 131 215/50R17 A91 A14 A16 A21
FR 131 215/55R17 A91 A57 Lim S07
e4*2007/46*0142*.. 131 225/50R17 A12
131 235/45R17 A12
131 235/50R17 A01 A12 K1a K2b
131 245/45R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 66-99,2 205/50R17 A12 A14 A16
EY 66-99,2 205/55R17 A21 A58 Flh
e4*2001/116*0105*..; 66-99,2 215/50R17 KOV S03
e4*2007/46*0284*.. 66-99,2 225/45R17
- ohne Radhaus- 66-99,2 225/50R17 A01 K1a K1b K2b
Verbreiterungen 66-99,2 235/45R17
Suzuki SX4 66-99,2 205/50R17 A12 A14 A16
EY 66-99,2 205/55R17 A21 A57 Flh
e4*2001/116*0105*..; 66-99,2 215/50R17 KMV S03
e4*2007/46*0284*.. 66-99,2 225/45R17
- mit Radhaus- 66-99,2 225/50R17
Verbreiterungen 66-99,2 235/45R17
Suzuki SX4 79,82,88 205/50R17 A12 A14 A16
GY 79,82,88 205/55R17 A21 A58 Flh
e4*2001/116*0124*..; 79,82,88 215/50R17 KOV S05
e4*2007/46*0291*.. 79,82,88 225/45R17
§ 22 48566, Erweiterung 02
- ohne Radhaus- 79,82,88 225/50R17 A01 K1a K1b K2b
Verbreiterungen 79,82,88 235/45R17
Suzuki SX4 79,82,88 205/50R17 A12 A14 A16
GY 79,82,88 205/55R17 A21 A57 Flh
e4*2001/116*0124*..; 79,82,88 215/50R17 KMV S05
e4*2007/46*0291*.. 79,82,88 225/45R17
- mit Radhaus- 79,82,88 225/50R17
Verbreiterungen 79,82,88 235/45R17
Suzuki SX4 79, 88 205/50R17 K1c A01 A12 A14
GY 79, 88 215/45R17 K1b A16 A21 A58
e4*2001/116*0124*.. 79, 88 215/50R17 G70 K1c K2b K42 Lim V17 S05
- Limousine 79, 88 225/45R17 K1c K2b K42
79, 88 235/45R17 G70 K1c K2b K42
Suzuki SX4 S-Cross 82,88,103 215/55R17 A91 A14 A16 A21
JY 82,88,103 225/50R17 A01 A12 K2b K6w A57 F16 S03
e4*2007/46*0779*04-.. 82,88,103 235/45R17 A12
ab Modelljahr 2017 82,88,103 245/45R17 A01 A12 K1b K2b K6w
Suzuki SX4 S-Cross 88 205/50R17 A12 A14 A16
JY 88 205/55R17 A21 A57 F16
e4*2007/46*0779*00-03 88 215/50R17 A01 K1b S02
88 225/45R17
88 225/50R17 A01 K1c K2b
88 235/45R17 A01 K1b
88 245/45R17 A01 K1c K2b
Suzuki Swift Sport 92 195/45R17 A12 A14 A16
MZ 92 205/40R17 A21 A58 Flh
e4*2001/116*0090*.. 92 215/35R17 A01 K2b K42 S03
92 215/40R17 A01 K2b K42
Suzuki Swift Sport 100 195/45R17 A12 A14 A16
NZ 100 205/40R17 A01 K6d K6g A21 A58 Flh
e4*2007/46*0155*.. 100 205/45R17 A01 G01 K6d K6g S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Vitara 88, 103 215/50R17 A91 A14 A16 A21
LY 88, 103 215/55R17 A91 A57 S02
e4*2007/46*0928*.. 88, 103 215/60R17 A01 A12 G01
88, 103 225/50R17 A12
88, 103 225/55R17 A01 A12 G01
88, 103 235/50R17 A01 A12 K1c K2b
88, 103 245/45R17 A12
Toyota Auris (I) 66-108 205/50R17 A12 A14 A16
E15J, E15UT.. 66-108 215/45R17 T87 T88 A21 Flh V17
e11*2001/116*0299*..; 66-108 225/45R17 S04
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/50R17 R37 A12 A14 A16
E15UT 130 215/45R17 R37 T88 A21 Flh V17
§ 22 48566, Erweiterung 02
e11*2001/116*0305*00-13 130 225/45R17 S04
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 205/50R17 A12 A14 A16
E15UT(a), E15UTN(a) 82 - 97 215/45R17 A21 A58 Car
e11*2001/116*0305*14-..; 82 - 97 225/45R17 F24 Flh V17
e11*2007/46*0019*04-.. S04
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 205/50R17 A12 A14 A16
E15UT(a), E15UTN(a) 66, 73, 85 215/45R17 A21 A58 Car
e11*2001/116*0305*14-..; 66, 73, 85 225/45R17 F23 Flh V17
e11*2007/46*0019*04-.. S04
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 205/50R17 A12 A14 A16
HE15U(a) 73 215/45R17 A21 Flh S04
e11*2007/46*0018*00-04 73 225/45R17
Toyota Auris Hybrid(II) 73 205/50R17 A12 A14 A16
HE15U(a), HE15U(a)-TMG 73 215/45R17 A21 A58 Car
e11*2007/46*0018*05-..; 73 225/45R17 F24 Flh KOV
e13*2007/46*1549*.. V17 S04
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 205/50R17 A12 A14 A16
T25 110,130 215/45R17 T87 A21 Car Flh
e11*2001/116*0196*. 110,130 215/50R17 R09 Sth V17 S04
110,130 215/50R17 A01 G03
110,130 225/45R17
110,130 235/40R17 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 82-112 205/55R17 R37 A12 A14 A16
T27, /-MS1 82-112 215/50R17 R37 A21 Car Lim
e11*2001/116*0331*.; 82-130 215/55R17 V17 S04
e11*2007/46*0236*.. 82-130 225/50R17
- incl. Facelift 2012+2015 82-130 235/45R17
82-130 235/50R17
82-130 245/45R17
Toyota C-HR 72, 85 215/60R17 A91 A14 A16 A21
AX1T(EU,M), -/TMG 72, 85 225/55R17 A12 A57 MHy S08
e11*2007/46*3641*.., 72, 85 235/55R17 A01 A12 K1c K6w
e13*2007/46*1765*.. 72, 85 245/50R17 A01 A12 K1c K2b K6b K6x
Toyota Camry 112,137 215/50R17 K42 T90 A01 A12 A14
V3 112,137 235/45R17 K42 A16 A21 V17
e6*98/14*0085*.., S04
e6*2001/116*0085*..
Toyota Corolla 66, 73, 97 205/50R17 A12 A14 A16
§ 22 48566, Erweiterung 02
E15EJ 66, 73, 97 215/45R17 T91 A21 A58 F23
e11*2001/116*0304*09-.. 66, 73, 97 225/45R17 Lim V17 S04
- ab Modell 2014 (E18)
Toyota Corolla 66-97 205/50R17 A12 A14 A16
E15EJ, E15ES 66-97 215/45R17 T87 T88 A21 Sth V17
e11*2001/116*0304*00-08; 66-97 225/45R17 S04
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 205/50R17 R37 A12 A14 A16
R1 81-130 215/45R17 R37 T91 A21 V17 Ver
e11*2001/116*0222*. 81-130 215/50R17 S04
81-130 225/45R17
81-130 235/45R17
Toyota RAV4 (III) 100-130 215/60R17 A33 R37 A14 A16 A21
XA3(a) 100-130 225/60R17 A12 A57 KOV S04
e6*2001/116*0105*00-08 100-130 225/65R17 A12
- ohne Radhaus- 100-130 235/55R17 A12
Verbreiterungen 100-130 235/60R17 A12
- incl. Facelift 2009 100-130 245/55R17 A12
Toyota RAV4 (III) 100-130 215/60R17 A33 R37 A14 A16 A21
XA3(a) 100-130 225/60R17 A12 A57 KMV S04
e6*2001/116*0105*00-08 100-130 225/65R17 A12
- mit Radhaus- 100-130 235/55R17 A12
Verbreiterungen 100-130 235/60R17 A12
- incl. Facelift 2009 100-130 245/55R17 A12
Toyota RAV4 (IV) 91-112 225/65R17 A33 A14 A16 A21
XA3(a) 91-112 235/60R17 A91 A57 LT4 S04
e6*2001/116*0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 91-112 225/65R17 A12 A14 A16
XA3(a) 91-112 235/60R17 A21 A57 LT3
e6*2001/116*0105*09-13 S04
- ab Modell 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 12
Toyota RAV4 (IV) 105, 112 225/65R17 A33 A14 A16 A21
XA3(a) 105, 112 235/60R17 A91 A57 LT4 S04
e6*2001/116*0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 225/65R17 A12 A14 A16
XA3(a) 105, 112 235/60R17 A21 A57 LT3
e6*2001/116*0105*14-.. S04
- ab Facelift 2016
Toyota RAV4 (IV) Hybrid 114 225/65R17 A12 A14 A16
XA4(EU,M) 114 235/60R17 A21 A57 LT3
e6*2007/46*0166*.. S04
Toyota RAV4 (IV) Hybrid 114 225/65R17 A33 A14 A16 A21
XA4(EU,M) 114 235/60R17 A91 A57 LT4 S04
e6*2007/46*0166*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
§ 22 48566, Erweiterung 02
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH

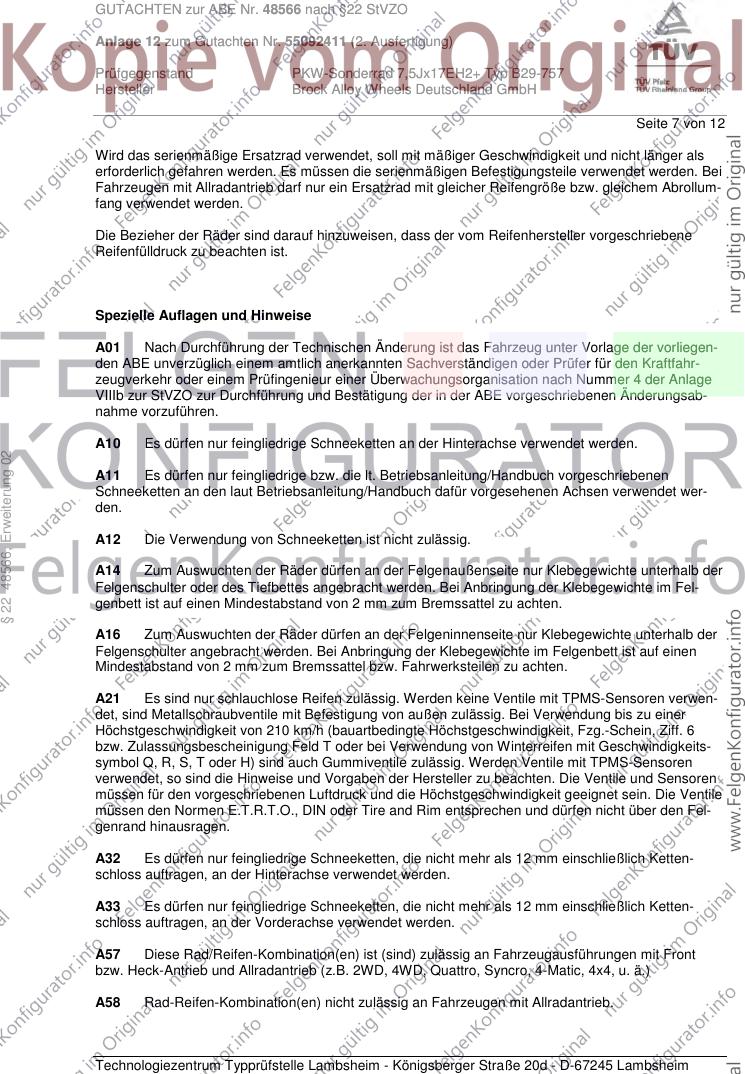

Seite 7 von 12
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
§ 22 48566, Erweiterung 02
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH

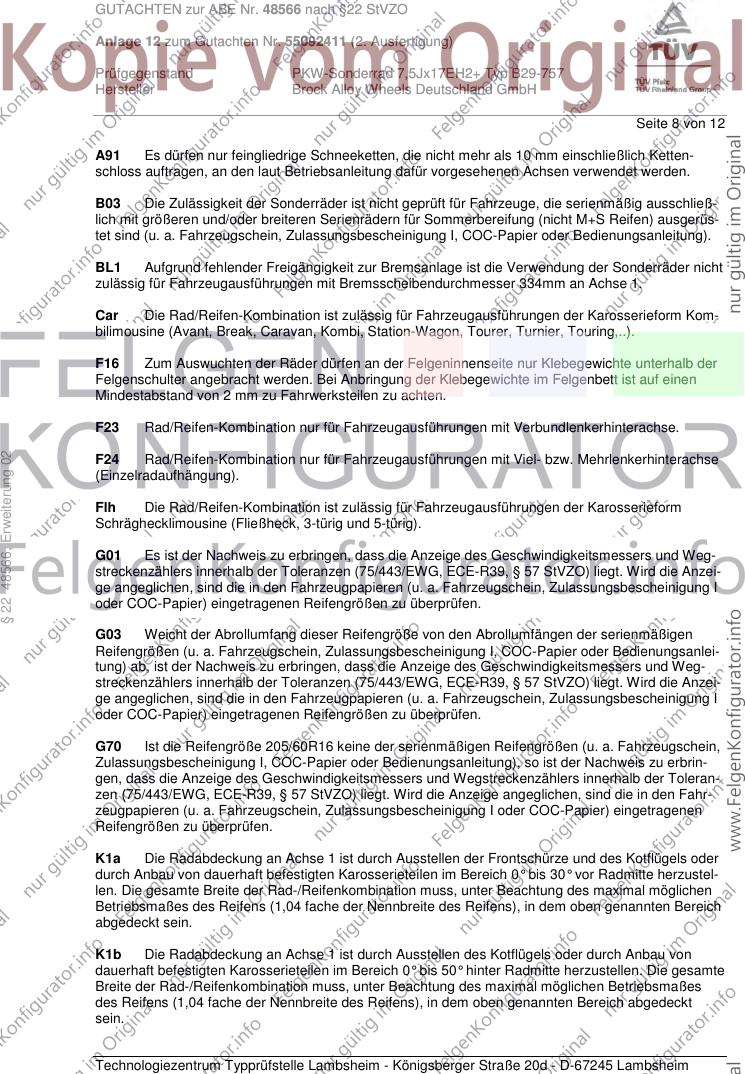

Seite 8 von 12
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BL1 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 334mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
§ 22 48566, Erweiterung 02
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH

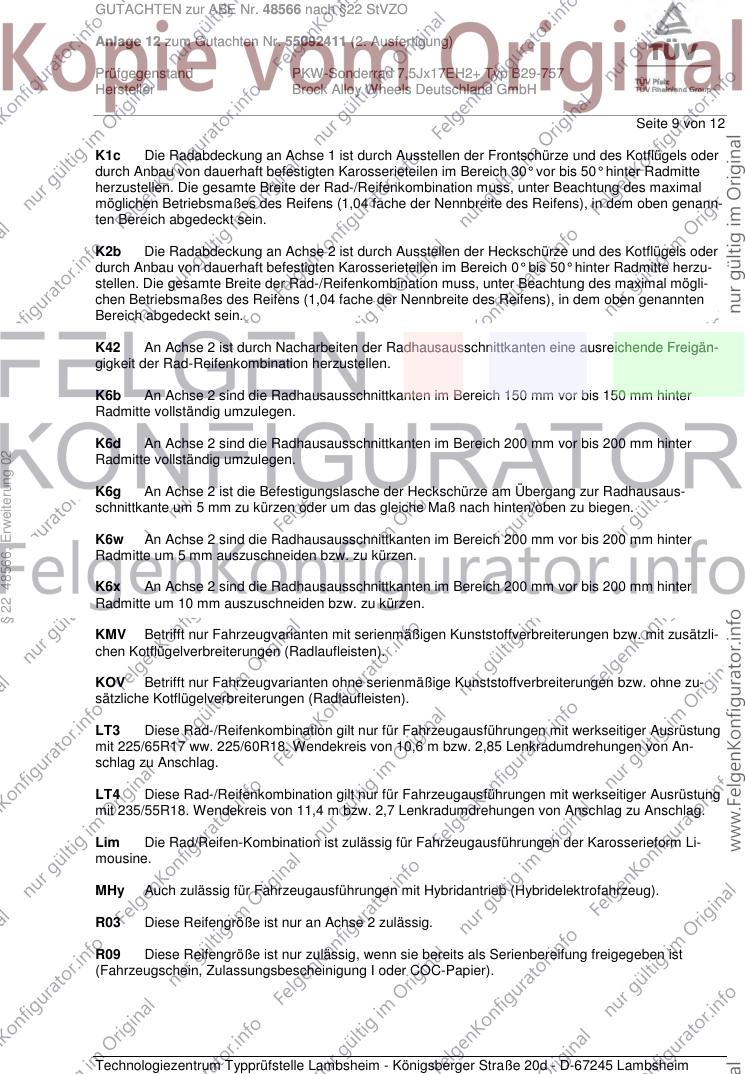

Seite 9 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§ 22 48566, Erweiterung 02
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von An-
schlag zu Anschlag.
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH

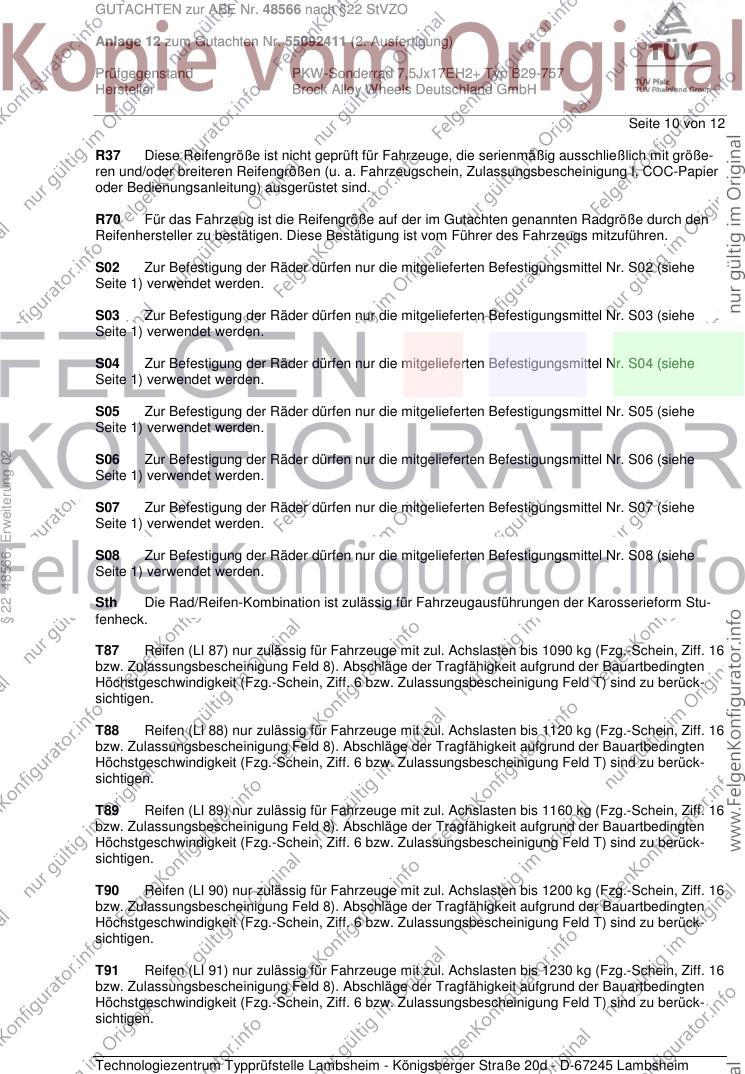

Seite 10 von 12
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
§ 22 48566, Erweiterung 02
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 12
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
§ 22 48566, Erweiterung 02
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VL7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/45R17 245/45R17, 275/40R17
Nr. 2 235/45R17 245/45R17, 275/40R17
Nr. 3 245/40R17 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Mini-
van (z.B. Verso, Gran, ...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48566 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55092411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B29-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. April 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
§ 22 48566, Erweiterung 02
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. April 2018
Bohlander 00292465.DOC
RN/Boh
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
