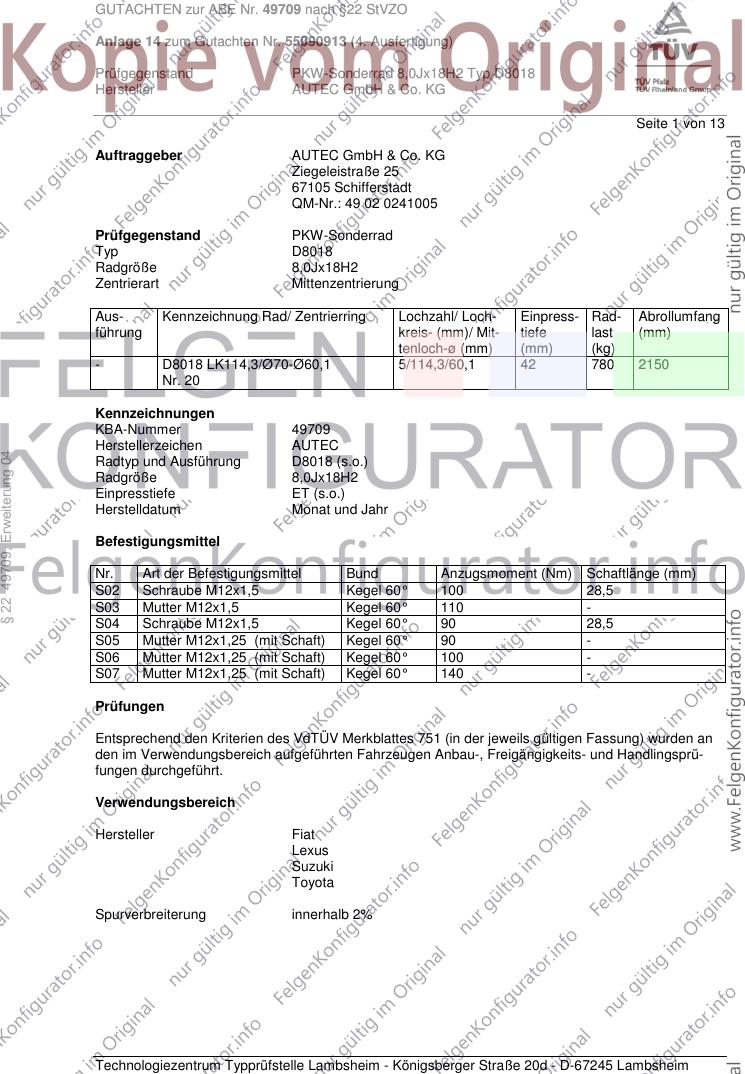

GUTACHTEN zur ABE Nr. 49709 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55090913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ D8018
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 13
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ D8018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- D8018 LK114,3/Ø70-Ø60,1 5/114,3/60,1 42 780 2150
Nr. 20
Kennzeichnungen
KBA-Nummer 49709
Herstellerzeichen AUTEC
§ 22 49709, Erweiterung 04
Radtyp und Ausführung D8018 (s.o.)
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 28,5
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Schraube M12x1,5 Kegel 60° 90 28,5
S05 Mutter M12x1,25 (mit Schaft) Kegel 60° 90 -
S06 Mutter M12x1,25 (mit Schaft) Kegel 60° 100 -
S07 Mutter M12x1,25 (mit Schaft) Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

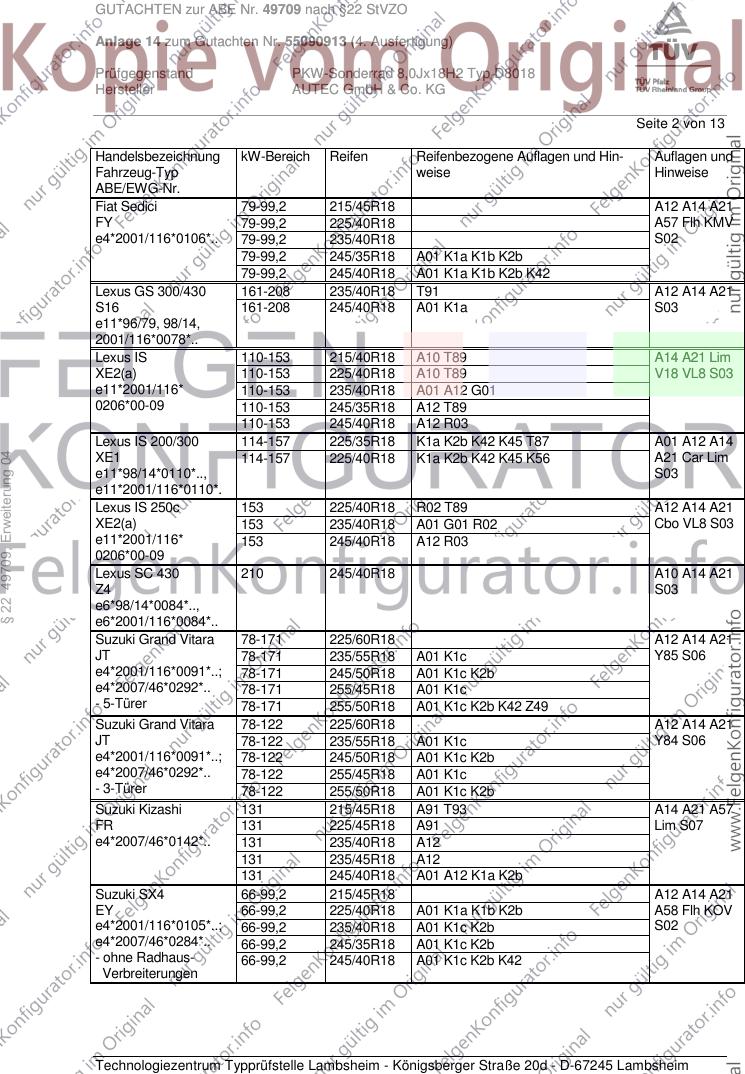

GUTACHTEN zur ABE Nr. 49709 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55090913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ D8018
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 215/45R18 A12 A14 A21
FY 79-99,2 225/40R18 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 235/40R18 S02
79-99,2 245/35R18 A01 K1a K1b K2b
79-99,2 245/40R18 A01 K1a K1b K2b K42
Lexus GS 300/430 161-208 235/40R18 T91 A12 A14 A21
S16 161-208 245/40R18 A01 K1a S03
e11*96/79, 98/14,
2001/116*0078*..
Lexus IS 110-153 215/40R18 A10 T89 A14 A21 Lim
XE2(a) 110-153 225/40R18 A10 T89 V18 VL8 S03
e11*2001/116* 110-153 235/40R18 A01 A12 G01
0206*00-09 110-153 245/35R18 A12 T89
110-153 245/40R18 A12 R03
Lexus IS 200/300 114-157 225/35R18 K1a K2b K42 K45 T87 A01 A12 A14
§ 22 49709, Erweiterung 04
XE1 114-157 225/40R18 K1a K2b K42 K45 K56 A21 Car Lim
e11*98/14*0110*.., S03
e11*2001/116*0110*.
Lexus IS 250c 153 225/40R18 R02 T89 A12 A14 A21
XE2(a) 153 235/40R18 A01 G01 R02 Cbo VL8 S03
e11*2001/116* 153 245/40R18 A12 R03
0206*00-09
Lexus SC 430 210 245/40R18 A10 A14 A21
Z4 S03
e6*98/14*0084*..,
e6*2001/116*0084*..
Suzuki Grand Vitara 78-171 225/60R18 A12 A14 A21
JT 78-171 235/55R18 A01 K1c Y85 S06
e4*2001/116*0091*..; 78-171 245/50R18 A01 K1c K2b
e4*2007/46*0292*.. 78-171 255/45R18 A01 K1c
- 5-Türer 78-171 255/50R18 A01 K1c K2b K42 Z49
Suzuki Grand Vitara 78-122 225/60R18 A12 A14 A21
JT 78-122 235/55R18 A01 K1c Y84 S06
e4*2001/116*0091*..; 78-122 245/50R18 A01 K1c K2b
e4*2007/46*0292*.. 78-122 255/45R18 A01 K1c
- 3-Türer 78-122 255/50R18 A01 K1c K2b
Suzuki Kizashi 131 215/45R18 A91 T93 A14 A21 A57
FR 131 225/45R18 A91 Lim S07
e4*2007/46*0142*.. 131 235/40R18 A12
131 235/45R18 A12
131 245/40R18 A01 A12 K1a K2b
Suzuki SX4 66-99,2 215/45R18 A12 A14 A21
EY 66-99,2 225/40R18 A01 K1a K1b K2b A58 Flh KOV
e4*2001/116*0105*..; 66-99,2 235/40R18 A01 K1c K2b S02
e4*2007/46*0284*.. 66-99,2 245/35R18 A01 K1c K2b
- ohne Radhaus- 66-99,2 245/40R18 A01 K1c K2b K42
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

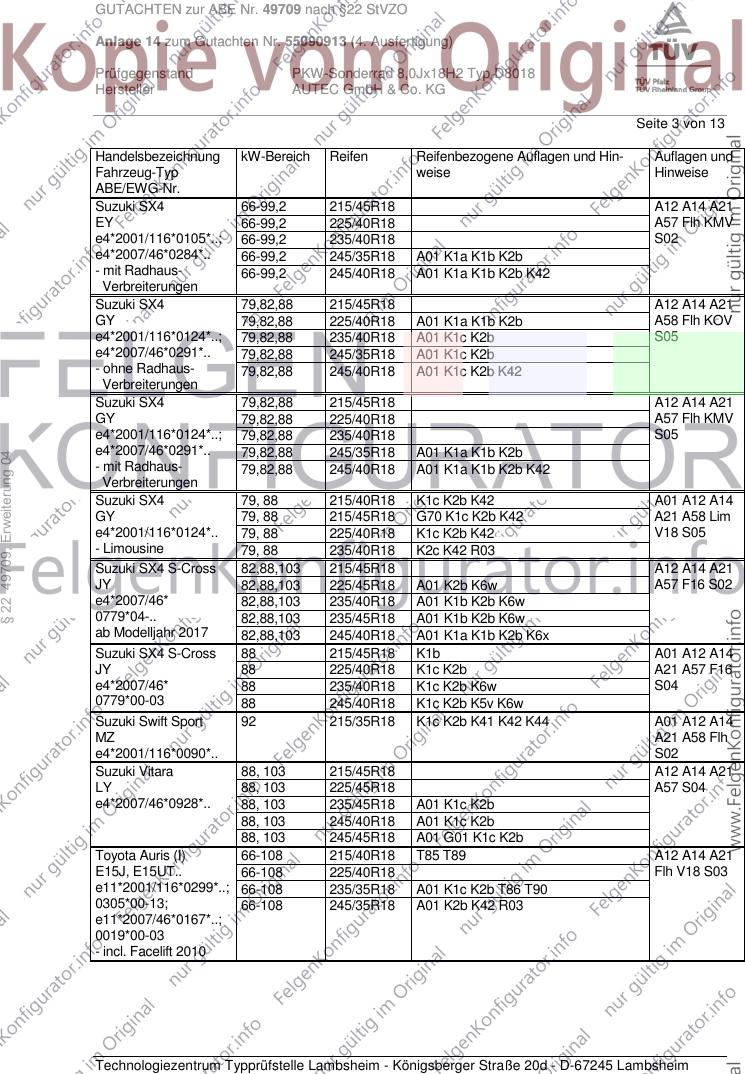

GUTACHTEN zur ABE Nr. 49709 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55090913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ D8018
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki SX4 66-99,2 215/45R18 A12 A14 A21
EY 66-99,2 225/40R18 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 235/40R18 S02
e4*2007/46*0284*.. 66-99,2 245/35R18 A01 K1a K1b K2b
- mit Radhaus- 66-99,2 245/40R18 A01 K1a K1b K2b K42
Verbreiterungen
Suzuki SX4 79,82,88 215/45R18 A12 A14 A21
GY 79,82,88 225/40R18 A01 K1a K1b K2b A58 Flh KOV
e4*2001/116*0124*..; 79,82,88 235/40R18 A01 K1c K2b S05
e4*2007/46*0291*.. 79,82,88 245/35R18 A01 K1c K2b
- ohne Radhaus- 79,82,88 245/40R18 A01 K1c K2b K42
Verbreiterungen
Suzuki SX4 79,82,88 215/45R18 A12 A14 A21
GY 79,82,88 225/40R18 A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 235/40R18 S05
e4*2007/46*0291*.. 79,82,88 245/35R18 A01 K1a K1b K2b
§ 22 49709, Erweiterung 04
- mit Radhaus- 79,82,88 245/40R18 A01 K1a K1b K2b K42
Verbreiterungen
Suzuki SX4 79, 88 215/40R18 K1c K2b K42 A01 A12 A14
GY 79, 88 215/45R18 G70 K1c K2b K42 A21 A58 Lim
e4*2001/116*0124*.. 79, 88 225/40R18 K1c K2b K42 V18 S05
- Limousine 79, 88 235/40R18 K2c K42 R03
Suzuki SX4 S-Cross 82,88,103 215/45R18 A12 A14 A21
JY 82,88,103 225/45R18 A01 K2b K6w A57 F16 S02
e4*2007/46* 82,88,103 235/40R18 A01 K1b K2b K6w
0779*04-.. 82,88,103 235/45R18 A01 K1b K2b K6w
ab Modelljahr 2017 82,88,103 245/40R18 A01 K1a K1b K2b K6x
Suzuki SX4 S-Cross 88 215/45R18 K1b A01 A12 A14
JY 88 225/40R18 K1c K2b A21 A57 F16
e4*2007/46* 88 235/40R18 K1c K2b K6w S04
0779*00-03 88 245/40R18 K1c K2b K5v K6w
Suzuki Swift Sport 92 215/35R18 K1c K2b K41 K42 K44 A01 A12 A14
MZ A21 A58 Flh
e4*2001/116*0090*.. S02
Suzuki Vitara 88, 103 215/45R18 A12 A14 A21
LY 88, 103 225/45R18 A57 S04
e4*2007/46*0928*.. 88, 103 235/45R18 A01 K1c K2b
88, 103 245/40R18 A01 K1c K2b
88, 103 245/45R18 A01 G01 K1c K2b
Toyota Auris (I) 66-108 215/40R18 T85 T89 A12 A14 A21
E15J, E15UT.. 66-108 225/40R18 Flh V18 S03
e11*2001/116*0299*..; 66-108 235/35R18 A01 K1c K2b T86 T90
0305*00-13; 66-108 245/35R18 A01 K2b K42 R03
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

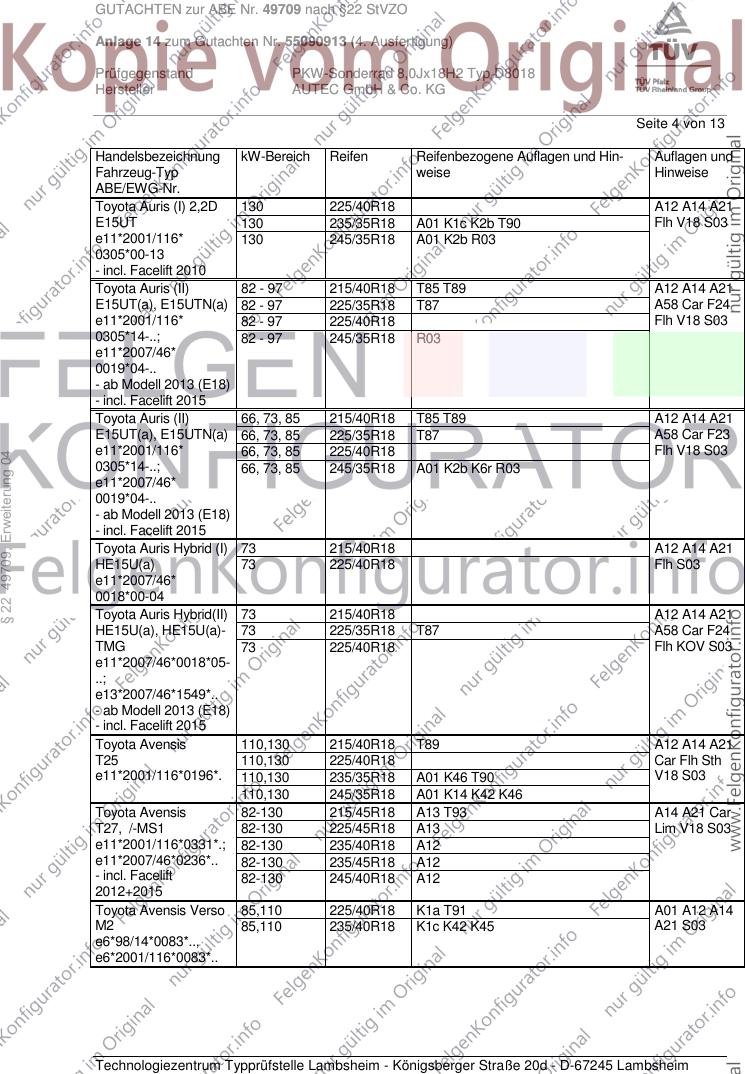

GUTACHTEN zur ABE Nr. 49709 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55090913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ D8018
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Auris (I) 2,2D 130 225/40R18 A12 A14 A21
E15UT 130 235/35R18 A01 K1c K2b T90 Flh V18 S03
e11*2001/116* 130 245/35R18 A01 K2b R03
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 215/40R18 T85 T89 A12 A14 A21
E15UT(a), E15UTN(a) 82 - 97 225/35R18 T87 A58 Car F24
e11*2001/116* 82 - 97 225/40R18 Flh V18 S03
0305*14-..; 82 - 97 245/35R18 R03
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 215/40R18 T85 T89 A12 A14 A21
E15UT(a), E15UTN(a) 66, 73, 85 225/35R18 T87 A58 Car F23
e11*2001/116* 66, 73, 85 225/40R18 Flh V18 S03
§ 22 49709, Erweiterung 04
0305*14-..; 66, 73, 85 245/35R18 A01 K2b K6r R03
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 215/40R18 A12 A14 A21
HE15U(a) 73 225/40R18 Flh S03
e11*2007/46*
0018*00-04
Toyota Auris Hybrid(II) 73 215/40R18 A12 A14 A21
HE15U(a), HE15U(a)- 73 225/35R18 T87 A58 Car F24
TMG 73 225/40R18 Flh KOV S03
e11*2007/46*0018*05-
..;
e13*2007/46*1549*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 215/40R18 T89 A12 A14 A21
T25 110,130 225/40R18 Car Flh Sth
e11*2001/116*0196*. 110,130 235/35R18 A01 K46 T90 V18 S03
110,130 245/35R18 A01 K14 K42 K46
Toyota Avensis 82-130 215/45R18 A13 T93 A14 A21 Car
T27, /-MS1 82-130 225/45R18 A13 Lim V18 S03
e11*2001/116*0331*.; 82-130 235/40R18 A12
e11*2007/46*0236*.. 82-130 235/45R18 A12
- incl. Facelift 82-130 245/40R18 A12
2012+2015
Toyota Avensis Verso 85,110 225/40R18 K1a T91 A01 A12 A14
M2 85,110 235/40R18 K1c K42 K45 A21 S03
e6*98/14*0083*..,
e6*2001/116*0083*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

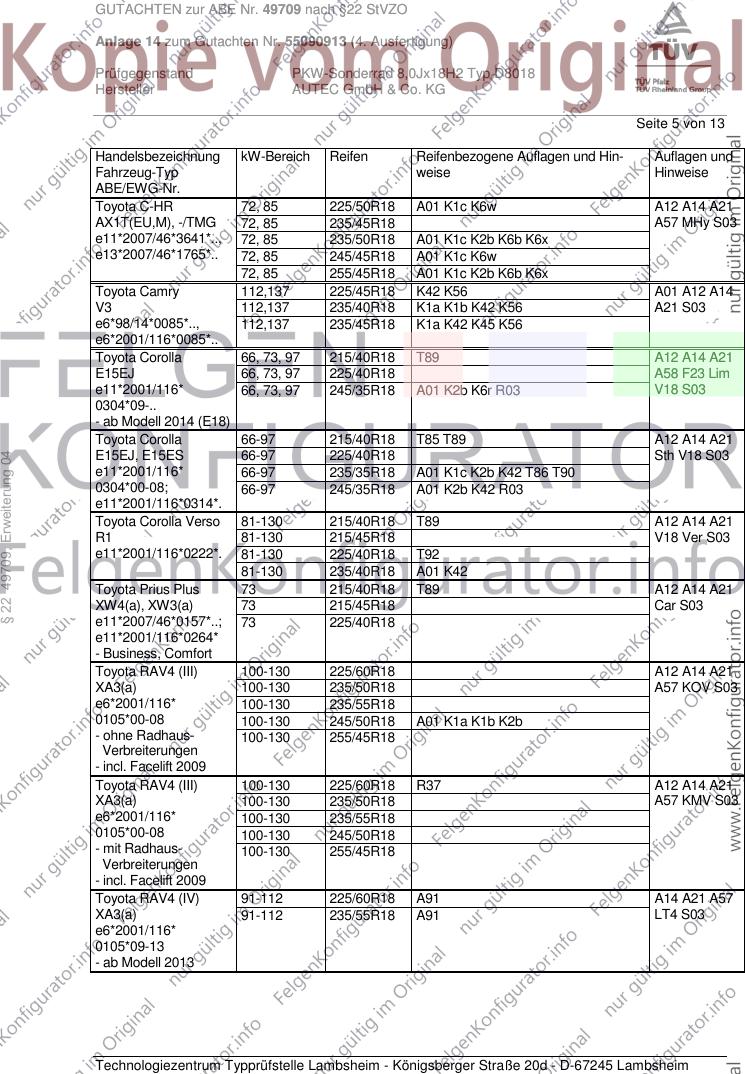

GUTACHTEN zur ABE Nr. 49709 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55090913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ D8018
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota C-HR 72, 85 225/50R18 A01 K1c K6w A12 A14 A21
AX1T(EU,M), -/TMG 72, 85 235/45R18 A57 MHy S03
e11*2007/46*3641*.., 72, 85 235/50R18 A01 K1c K2b K6b K6x
e13*2007/46*1765*.. 72, 85 245/45R18 A01 K1c K6w
72, 85 255/45R18 A01 K1c K2b K6b K6x
Toyota Camry 112,137 225/45R18 K42 K56 A01 A12 A14
V3 112,137 235/40R18 K1a K1b K42 K56 A21 S03
e6*98/14*0085*.., 112,137 235/45R18 K1a K42 K45 K56
e6*2001/116*0085*..
Toyota Corolla 66, 73, 97 215/40R18 T89 A12 A14 A21
E15EJ 66, 73, 97 225/40R18 A58 F23 Lim
e11*2001/116* 66, 73, 97 245/35R18 A01 K2b K6r R03 V18 S03
0304*09-..
- ab Modell 2014 (E18)
Toyota Corolla 66-97 215/40R18 T85 T89 A12 A14 A21
E15EJ, E15ES Sth V18 S03
§ 22 49709, Erweiterung 04
66-97 225/40R18
e11*2001/116* 66-97 235/35R18 A01 K1c K2b K42 T86 T90
0304*00-08; 66-97 245/35R18 A01 K2b K42 R03
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 215/40R18 T89 A12 A14 A21
R1 81-130 215/45R18 V18 Ver S03
e11*2001/116*0222*. 81-130 225/40R18 T92
81-130 235/40R18 A01 K42
Toyota Prius Plus 73 215/40R18 T89 A12 A14 A21
XW4(a), XW3(a) 73 215/45R18 Car S03
e11*2007/46*0157*..; 73 225/40R18
e11*2001/116*0264*
- Business, Comfort
Toyota RAV4 (III) 100-130 225/60R18 A12 A14 A21
XA3(a) 100-130 235/50R18 A57 KOV S03
e6*2001/116* 100-130 235/55R18
0105*00-08 100-130 245/50R18 A01 K1a K1b K2b
- ohne Radhaus- 100-130 255/45R18
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 225/60R18 R37 A12 A14 A21
XA3(a) 100-130 235/50R18 A57 KMV S03
e6*2001/116* 100-130 235/55R18
0105*00-08 100-130 245/50R18
- mit Radhaus- 100-130 255/45R18
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 225/60R18 A91 A14 A21 A57
XA3(a) 91-112 235/55R18 A91 LT4 S03
e6*2001/116*
0105*09-13
- ab Modell 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

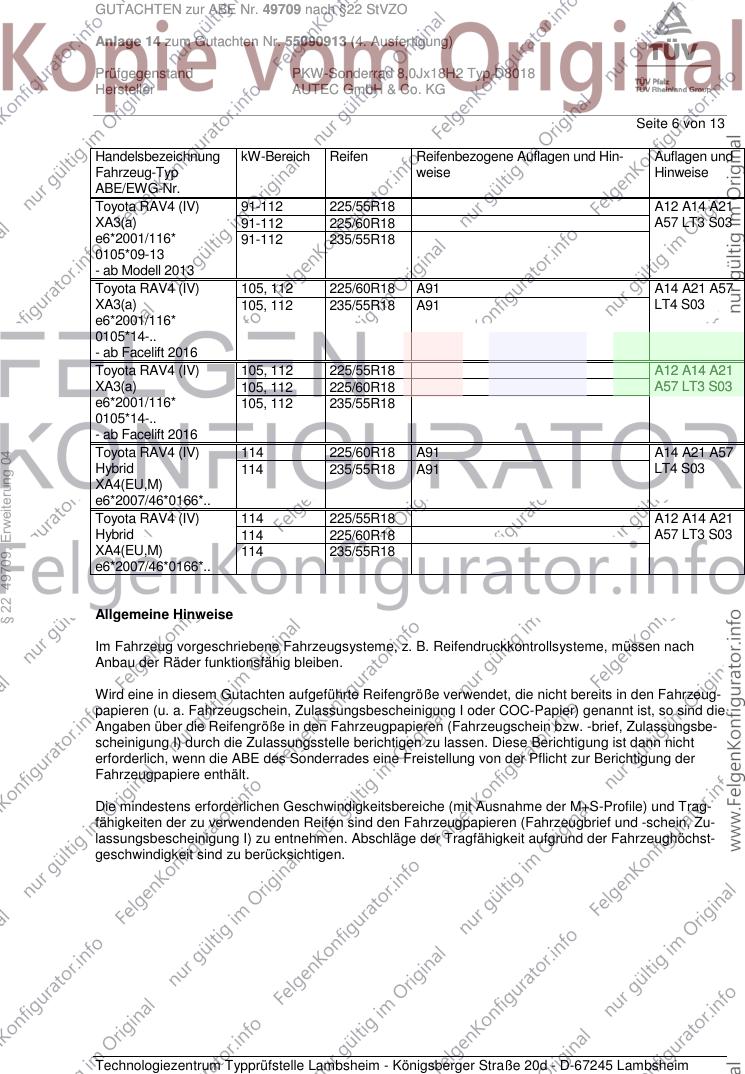

GUTACHTEN zur ABE Nr. 49709 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55090913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ D8018
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 91-112 225/55R18 A12 A14 A21
XA3(a) 91-112 225/60R18 A57 LT3 S03
e6*2001/116* 91-112 235/55R18
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 225/60R18 A91 A14 A21 A57
XA3(a) 105, 112 235/55R18 A91 LT4 S03
e6*2001/116*
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 225/55R18 A12 A14 A21
XA3(a) 105, 112 225/60R18 A57 LT3 S03
e6*2001/116* 105, 112 235/55R18
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 114 225/60R18 A91 A14 A21 A57
§ 22 49709, Erweiterung 04
Hybrid 114 235/55R18 A91 LT4 S03
XA4(EU,M)
e6*2007/46*0166*..
Toyota RAV4 (IV) 114 225/55R18 A12 A14 A21
Hybrid 114 225/60R18 A57 LT3 S03
XA4(EU,M) 114 235/55R18
e6*2007/46*0166*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49709 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55090913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ D8018
Hersteller AUTEC GmbH & Co. KG

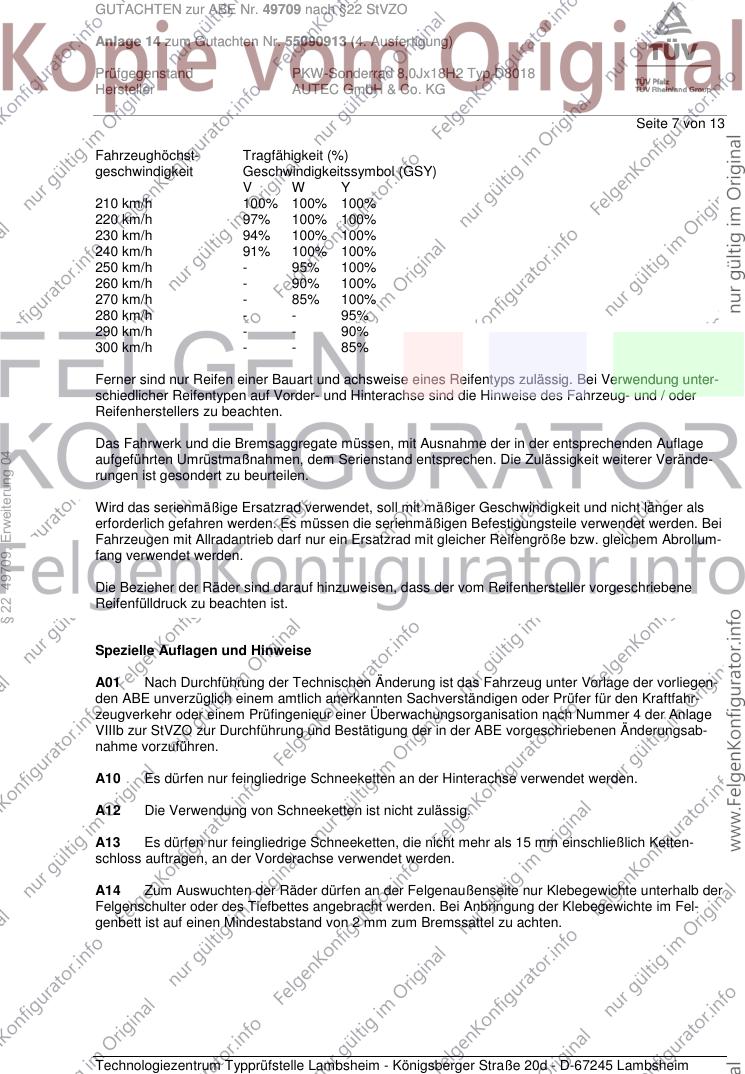

Seite 7 von 13
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
§ 22 49709, Erweiterung 04
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49709 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55090913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ D8018
Hersteller AUTEC GmbH & Co. KG

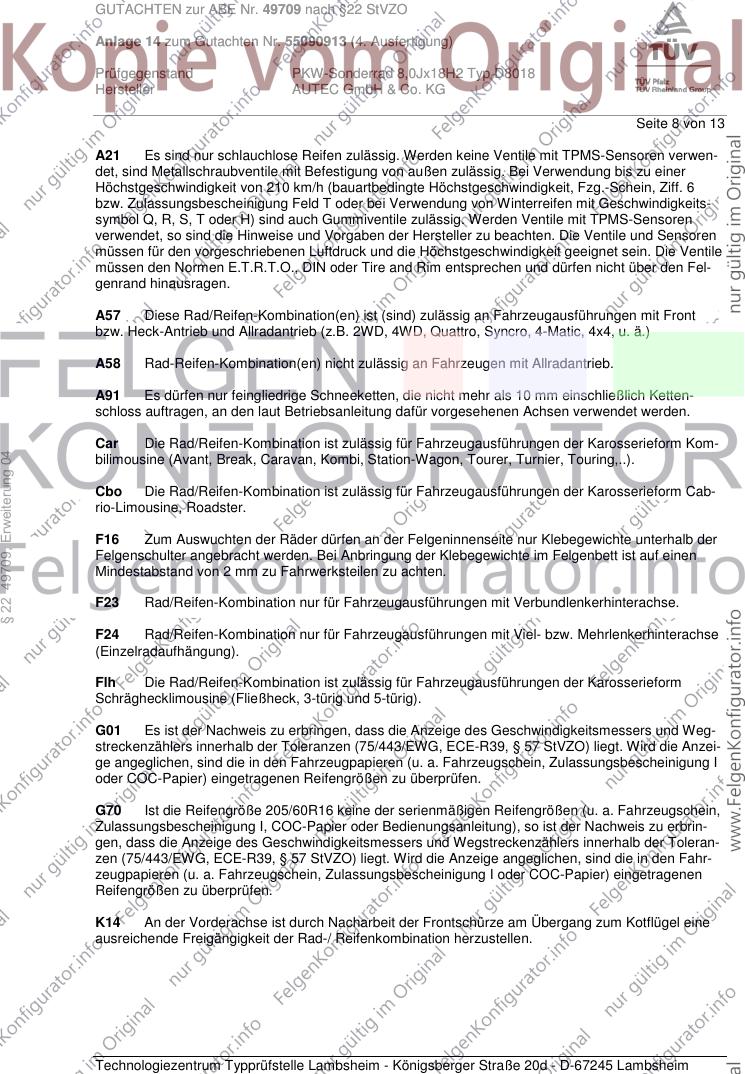

Seite 8 von 13
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
§ 22 49709, Erweiterung 04
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49709 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55090913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ D8018
Hersteller AUTEC GmbH & Co. KG

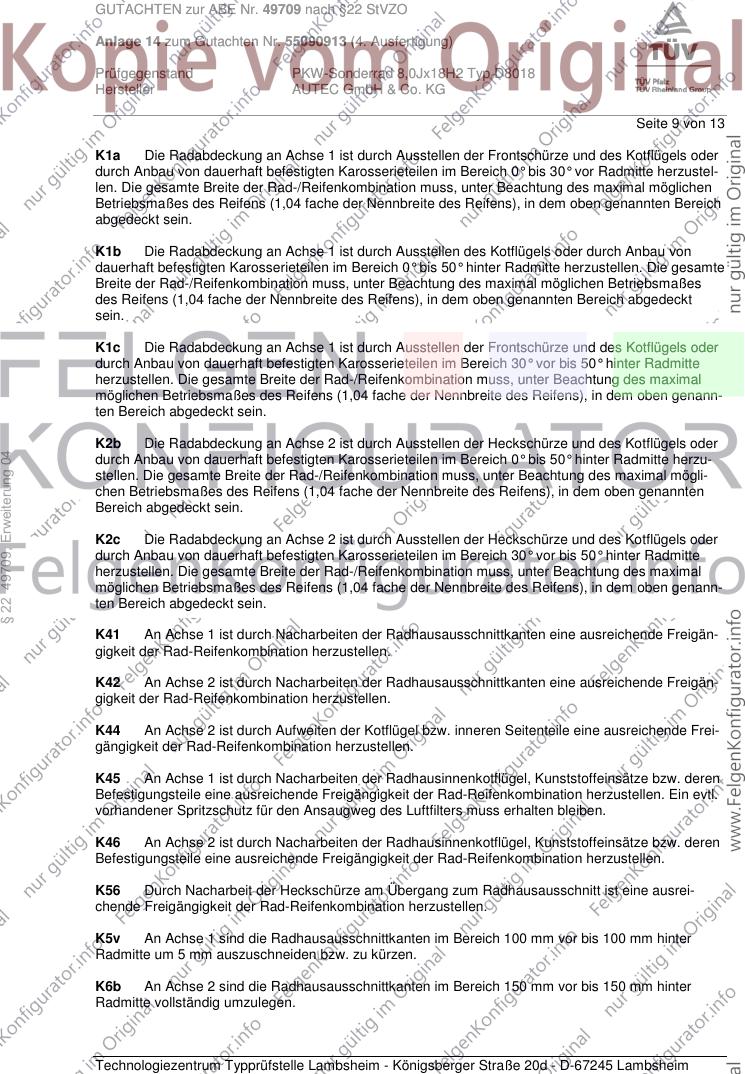

Seite 9 von 13
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
§ 22 49709, Erweiterung 04
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49709 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55090913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ D8018
Hersteller AUTEC GmbH & Co. KG

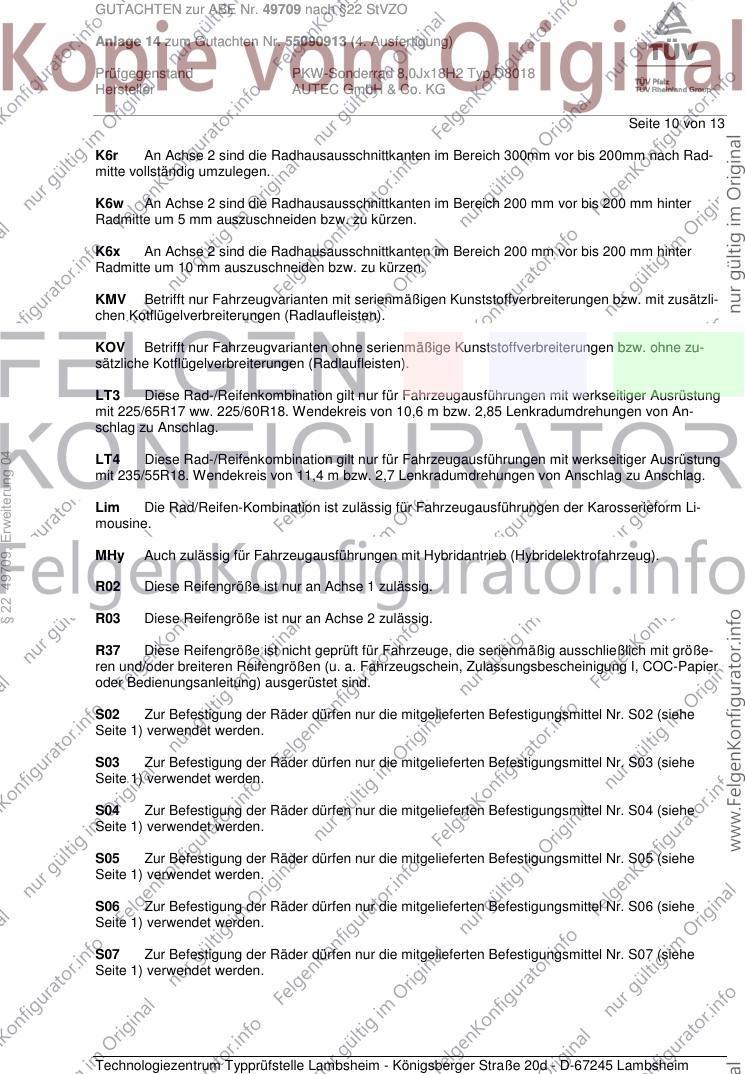

Seite 10 von 13
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von An-
schlag zu Anschlag.
§ 22 49709, Erweiterung 04
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49709 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55090913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ D8018
Hersteller AUTEC GmbH & Co. KG

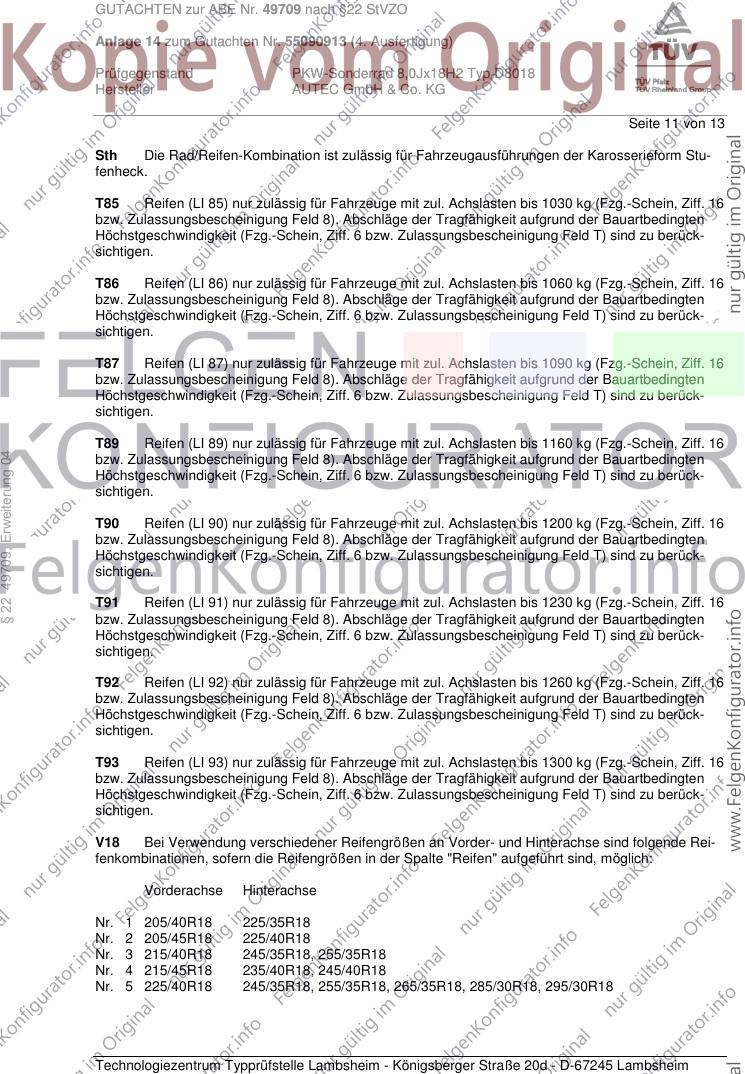

Seite 11 von 13
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
§ 22 49709, Erweiterung 04
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49709 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55090913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ D8018
Hersteller AUTEC GmbH & Co. KG

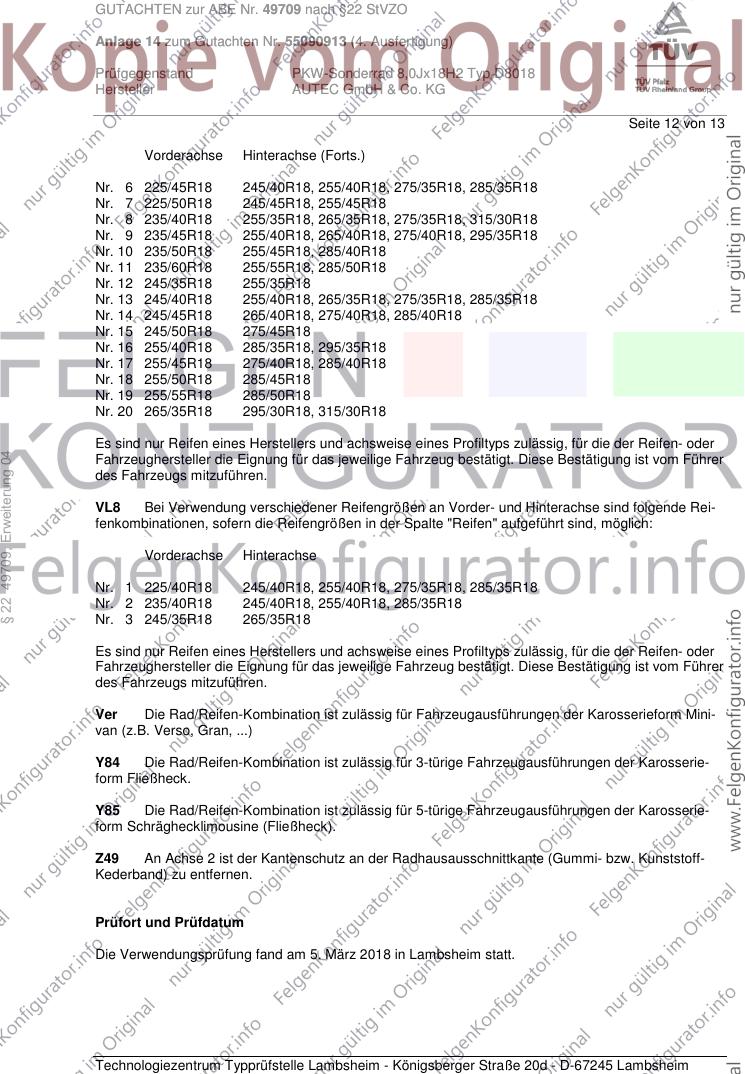

Seite 12 von 13
Vorderachse Hinterachse (Forts.)
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
§ 22 49709, Erweiterung 04
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VL8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 2 235/40R18 245/40R18, 255/40R18, 285/35R18
Nr. 3 245/35R18 265/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Mini-
van (z.B. Verso, Gran, ...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. März 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49709 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55090913 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ D8018
Hersteller AUTEC GmbH & Co. KG

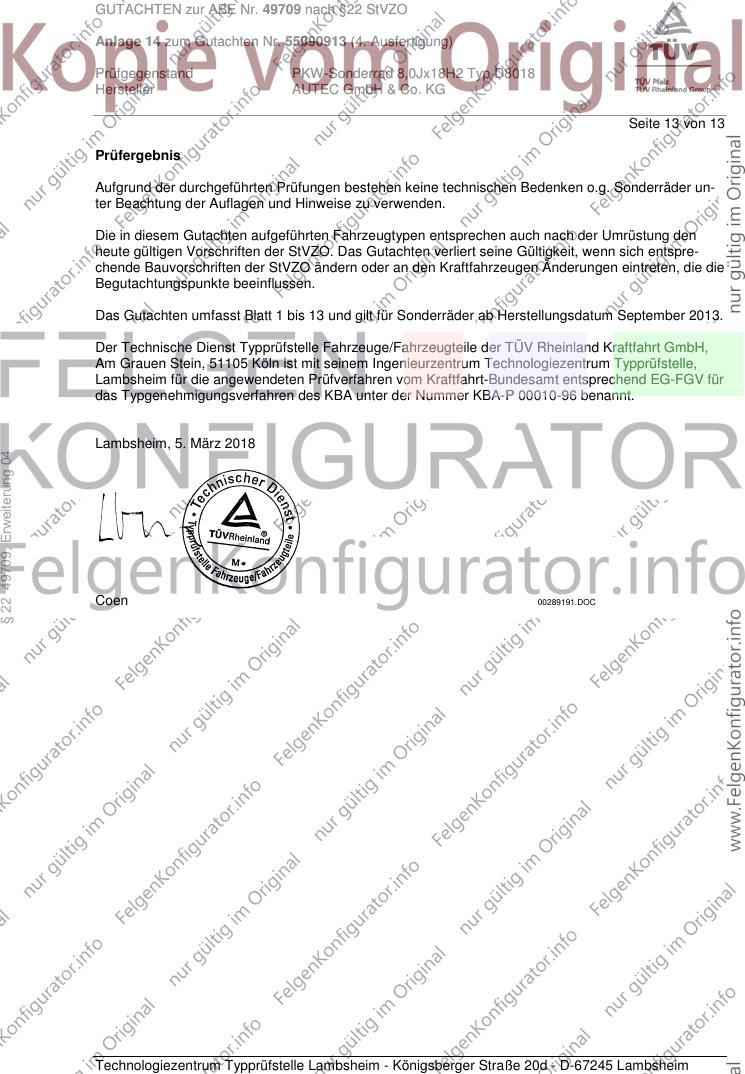

Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum September 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. März 2018
§ 22 49709, Erweiterung 04
Coen 00289191.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
