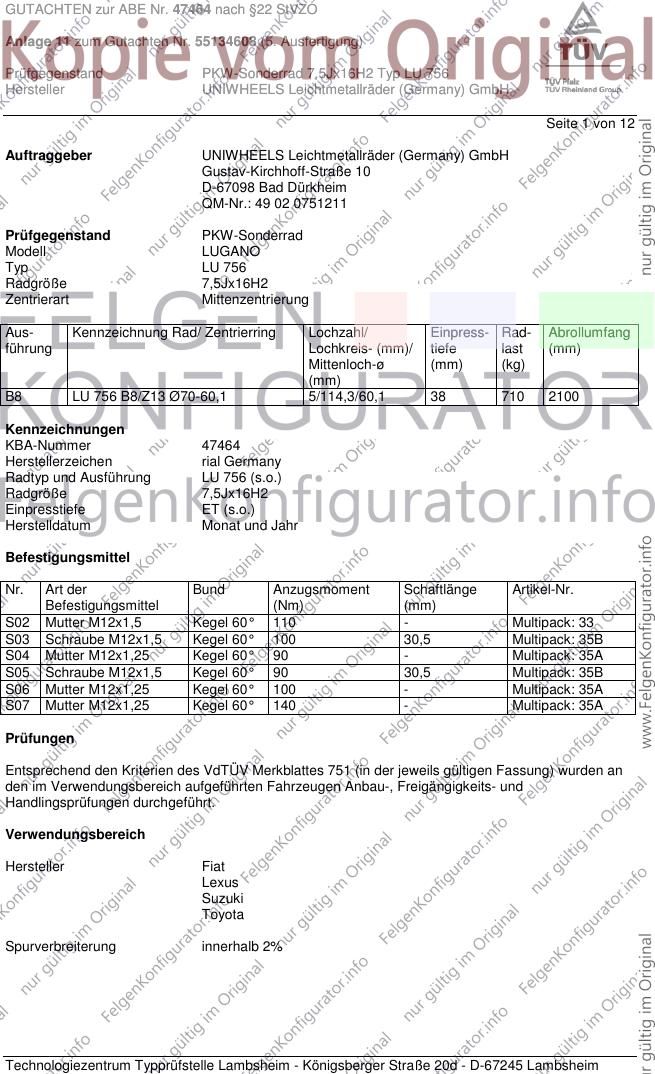

GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 12
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell LUGANO
Typ LU 756
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 LU 756 B8/Z13 Ø70-60,1 5/114,3/60,1 38 710 2100
Kennzeichnungen
KBA-Nummer 47464
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 756 (s.o.)
Radgröße 7,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S02 Mutter M12x1,5 Kegel 60° 110 - Multipack: 33
S03 Schraube M12x1,5 Kegel 60° 100 30,5 Multipack: 35B
S04 Mutter M12x1,25 Kegel 60° 90 - Multipack: 35A
S05 Schraube M12x1,5 Kegel 60° 90 30,5 Multipack: 35B
S06 Mutter M12x1,25 Kegel 60° 100 - Multipack: 35A
S07 Mutter M12x1,25 Kegel 60° 140 - Multipack: 35A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

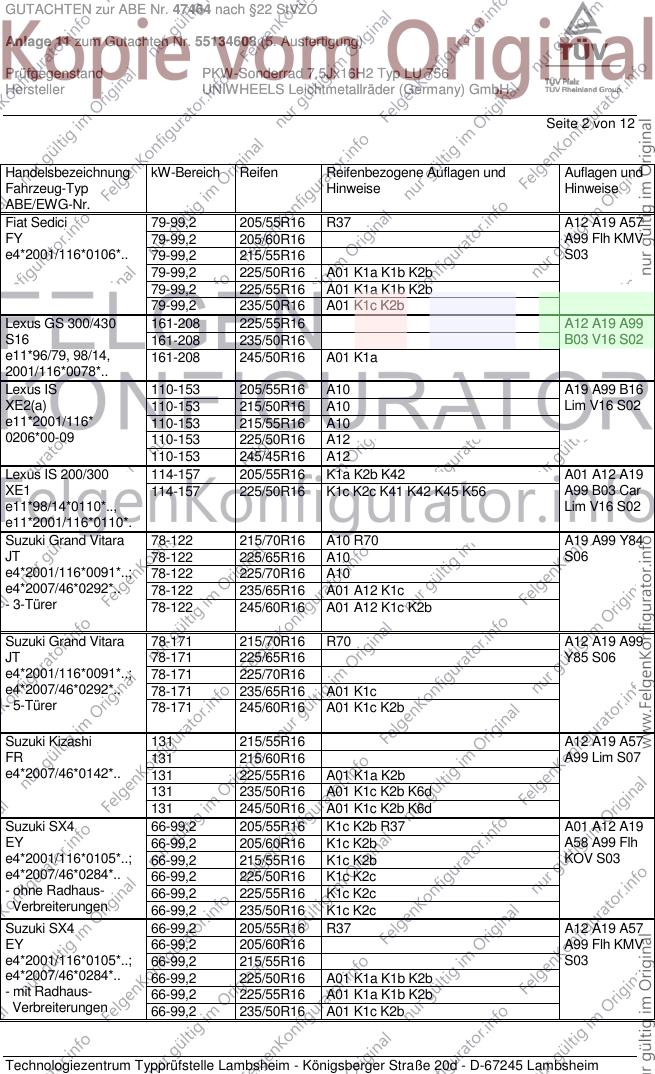

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/55R16 R37 A12 A19 A57
FY 79-99,2 205/60R16 A99 Flh KMV
e4*2001/116*0106*.. 79-99,2 215/55R16 S03
79-99,2 225/50R16 A01 K1a K1b K2b
79-99,2 225/55R16 A01 K1a K1b K2b
79-99,2 235/50R16 A01 K1c K2b
Lexus GS 300/430 161-208 225/55R16 A12 A19 A99
S16 161-208 235/50R16 B03 V16 S02
e11*96/79, 98/14, 161-208 245/50R16 A01 K1a
2001/116*0078*..
Lexus IS 110-153 205/55R16 A10 A19 A99 B16
XE2(a) 110-153 215/50R16 A10 Lim V16 S02
e11*2001/116* 110-153 215/55R16 A10
0206*00-09 110-153 225/50R16 A12
110-153 245/45R16 A12
Lexus IS 200/300 114-157 205/55R16 K1a K2b K42 A01 A12 A19
XE1 114-157 225/50R16 K1c K2c K41 K42 K45 K56 A99 B03 Car
e11*98/14*0110*.., Lim V16 S02
e11*2001/116*0110*.
Suzuki Grand Vitara 78-122 215/70R16 A10 R70 A19 A99 Y84
JT 78-122 225/65R16 A10 S06
e4*2001/116*0091*..; 78-122 225/70R16 A10
e4*2007/46*0292*.. 78-122 235/65R16 A01 A12 K1c
- 3-Türer 78-122 245/60R16 A01 A12 K1c K2b
Suzuki Grand Vitara 78-171 215/70R16 R70 A12 A19 A99
JT 78-171 225/65R16 Y85 S06
e4*2001/116*0091*..; 78-171 225/70R16
e4*2007/46*0292*.. 78-171 235/65R16 A01 K1c
- 5-Türer 78-171 245/60R16 A01 K1c K2b
Suzuki Kizashi 131 215/55R16 A12 A19 A57
FR 131 215/60R16 A99 Lim S07
e4*2007/46*0142*.. 131 225/55R16 A01 K1a K2b
131 235/50R16 A01 K1c K2b K6d
131 245/50R16 A01 K1c K2b K6d
Suzuki SX4 66-99,2 205/55R16 K1c K2b R37 A01 A12 A19
EY 66-99,2 205/60R16 K1c K2b A58 A99 Flh
e4*2001/116*0105*..; 66-99,2 215/55R16 K1c K2b KOV S03
e4*2007/46*0284*.. 66-99,2 225/50R16 K1c K2c
- ohne Radhaus- 66-99,2 225/55R16 K1c K2c
Verbreiterungen 66-99,2 235/50R16 K1c K2c
Suzuki SX4 66-99,2 205/55R16 R37 A12 A19 A57
EY 66-99,2 205/60R16 A99 Flh KMV
e4*2001/116*0105*..; 66-99,2 215/55R16 S03
e4*2007/46*0284*.. 66-99,2 225/50R16 A01 K1a K1b K2b
- mit Radhaus- 66-99,2 225/55R16 A01 K1a K1b K2b
Verbreiterungen 66-99,2 235/50R16 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

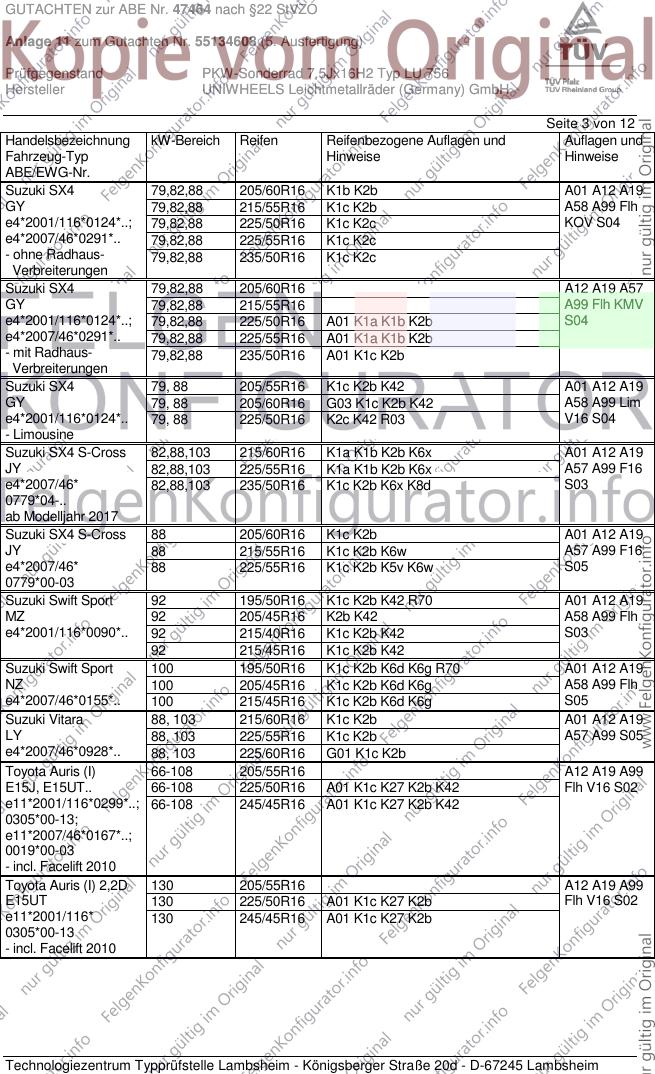

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79,82,88 205/60R16 K1b K2b A01 A12 A19
GY 79,82,88 215/55R16 K1c K2b A58 A99 Flh
e4*2001/116*0124*..; 79,82,88 225/50R16 K1c K2c KOV S04
e4*2007/46*0291*.. 79,82,88 225/55R16 K1c K2c
- ohne Radhaus- 79,82,88 235/50R16 K1c K2c
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A12 A19 A57
GY 79,82,88 215/55R16 A99 Flh KMV
e4*2001/116*0124*..; 79,82,88 225/50R16 A01 K1a K1b K2b S04
e4*2007/46*0291*.. 79,82,88 225/55R16 A01 K1a K1b K2b
- mit Radhaus- 79,82,88 235/50R16 A01 K1c K2b
Verbreiterungen
Suzuki SX4 79, 88 205/55R16 K1c K2b K42 A01 A12 A19
GY 79, 88 205/60R16 G03 K1c K2b K42 A58 A99 Lim
e4*2001/116*0124*.. 79, 88 225/50R16 K2c K42 R03 V16 S04
- Limousine
Suzuki SX4 S-Cross 82,88,103 215/60R16 K1a K1b K2b K6x A01 A12 A19
JY 82,88,103 225/55R16 K1a K1b K2b K6x A57 A99 F16
e4*2007/46* 82,88,103 235/50R16 K1c K2b K6x K8d S03
0779*04-..
ab Modelljahr 2017
Suzuki SX4 S-Cross 88 205/60R16 K1c K2b A01 A12 A19
JY 88 215/55R16 K1c K2b K6w A57 A99 F16
e4*2007/46* 88 225/55R16 K1c K2b K5v K6w S05
0779*00-03
Suzuki Swift Sport 92 195/50R16 K1c K2b K42 R70 A01 A12 A19
MZ 92 205/45R16 K2b K42 A58 A99 Flh
e4*2001/116*0090*.. 92 215/40R16 K1c K2b K42 S03
92 215/45R16 K1c K2b K42
Suzuki Swift Sport 100 195/50R16 K1c K2b K6d K6g R70 A01 A12 A19
NZ 100 205/45R16 K1c K2b K6d K6g A58 A99 Flh
e4*2007/46*0155*.. 100 215/45R16 K1c K2b K6d K6g S05
Suzuki Vitara 88, 103 215/60R16 K1c K2b A01 A12 A19
LY 88, 103 225/55R16 K1c K2b A57 A99 S05
e4*2007/46*0928*.. 88, 103 225/60R16 G01 K1c K2b
Toyota Auris (I) 66-108 205/55R16 A12 A19 A99
E15J, E15UT.. 66-108 225/50R16 A01 K1c K27 K2b K42 Flh V16 S02
e11*2001/116*0299*..; 66-108 245/45R16 A01 K1c K27 K2b K42
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/55R16 A12 A19 A99
E15UT 130 225/50R16 A01 K1c K27 K2b Flh V16 S02
e11*2001/116* 130 245/45R16 A01 K1c K27 K2b
0305*00-13
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

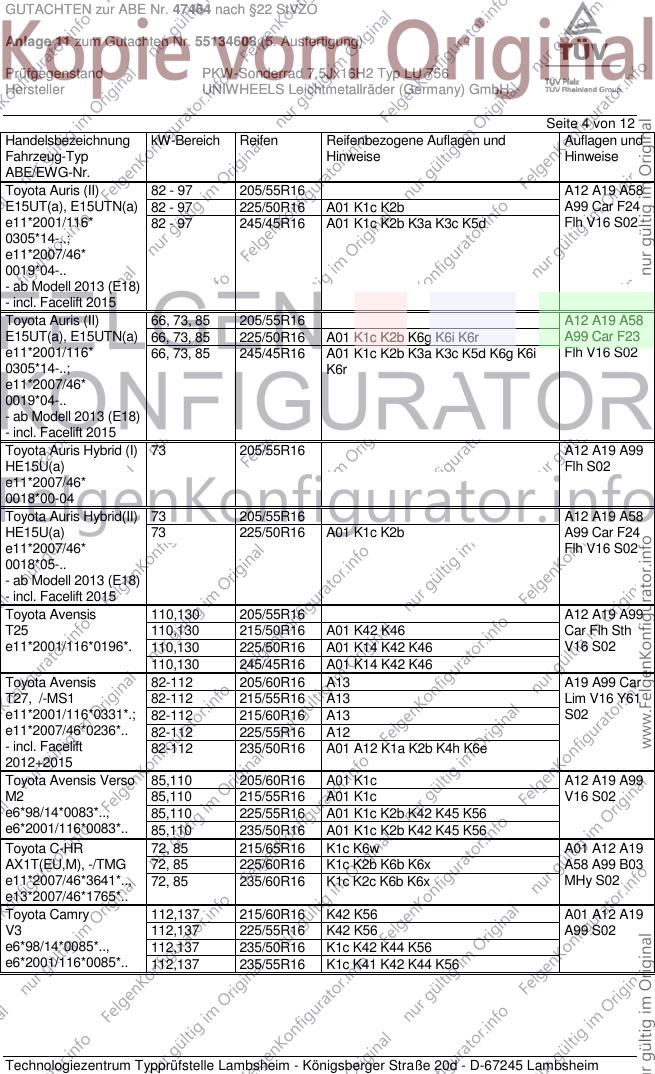

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris (II) 82 - 97 205/55R16 A12 A19 A58
E15UT(a), E15UTN(a) 82 - 97 225/50R16 A01 K1c K2b A99 Car F24
e11*2001/116* 82 - 97 245/45R16 A01 K1c K2b K3a K3c K5d Flh V16 S02
0305*14-..;
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 205/55R16 A12 A19 A58
E15UT(a), E15UTN(a) 66, 73, 85 225/50R16 A01 K1c K2b K6g K6i K6r A99 Car F23
e11*2001/116* 66, 73, 85 245/45R16 A01 K1c K2b K3a K3c K5d K6g K6i Flh V16 S02
0305*14-..; K6r
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 205/55R16 A12 A19 A99
HE15U(a) Flh S02
e11*2007/46*
0018*00-04
Toyota Auris Hybrid(II) 73 205/55R16 A12 A19 A58
HE15U(a) 73 225/50R16 A01 K1c K2b A99 Car F24
e11*2007/46* Flh V16 S02
0018*05-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 205/55R16 A12 A19 A99
T25 110,130 215/50R16 A01 K42 K46 Car Flh Sth
e11*2001/116*0196*. 110,130 225/50R16 A01 K14 K42 K46 V16 S02
110,130 245/45R16 A01 K14 K42 K46
Toyota Avensis 82-112 205/60R16 A13 A19 A99 Car
T27, /-MS1 82-112 215/55R16 A13 Lim V16 Y61
e11*2001/116*0331*.; 82-112 215/60R16 A13 S02
e11*2007/46*0236*.. 82-112 225/55R16 A12
- incl. Facelift 82-112 235/50R16 A01 A12 K1a K2b K4h K6e
2012+2015
Toyota Avensis Verso 85,110 205/60R16 A01 K1c A12 A19 A99
M2 85,110 215/55R16 A01 K1c V16 S02
e6*98/14*0083*.., 85,110 225/55R16 A01 K1c K2b K42 K45 K56
e6*2001/116*0083*.. 85,110 235/50R16 A01 K1c K2b K42 K45 K56
Toyota C-HR 72, 85 215/65R16 K1c K6w A01 A12 A19
AX1T(EU,M), -/TMG 72, 85 225/60R16 K1c K2b K6b K6x A58 A99 B03
e11*2007/46*3641*.., 72, 85 235/60R16 K1c K2c K6b K6x MHy S02
e13*2007/46*1765*..
Toyota Camry 112,137 215/60R16 K42 K56 A01 A12 A19
V3 112,137 225/55R16 K42 K56 A99 S02
e6*98/14*0085*.., 112,137 235/50R16 K1c K42 K44 K56
e6*2001/116*0085*.. 112,137 235/55R16 K1c K41 K42 K44 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla 66, 73, 97 205/55R16 A12 A19 A58
E15EJ 66, 73, 97 225/50R16 A01 K1b K2b K6r A99 F23 Lim
e11*2001/116* 66, 73, 97 245/45R16 A01 K1a K1b K2b K6r V16 S02
0304*09-..
- ab Modell 2014 (E18)
Toyota Corolla 66-97 205/55R16 A12 A19 A99
E15EJ, E15ES 66-97 215/50R16 A01 K1a K1b K2b K42 Sth V16 S02
e11*2001/116* 66-97 225/50R16 A01 K1c K27 K2b K42
0304*00-08; 66-97 245/45R16 A01 K1c K27 K2b K42
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 205/55R16 A12 A19 A99
R1 81-130 215/50R16 A01 K42 V16 Ver S02
e11*2001/116*0222*. 81-130 215/55R16 A01 K42
81-130 225/50R16 A01 K42 K56
81-130 235/50R16 A01 K1a K2b K42 K56
81-130 245/45R16 A01 K42 K56
Toyota Previa 85-115 215/55R16 R37 T95 A12 A19 A99
R3 85-115 215/60R16 A01 G03 T94 T95 V16 S02
e6*98/14*0069*.., 85-115 215/60R16 R09 T94 T95
e6*2001/116*0069*.. 85-115 225/55R16 T94 T95
85-115 235/50R16 T95
85-115 235/55R16 A01 G15 K42
Toyota Prius Plus 73 205/60R16 A12 A19 A99
XW4(a), XW3(a) 73 215/55R16 Car Z16 S02
e11*2007/46*0157*..;
e11*2001/116*0264*
- Business, Comfort
Toyota RAV4 (II) 85-110 235/60R16 A12 A19 A99
A2 KMV S02
e6*98/14*0070*..,
e6*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Toyota RAV4 (II) 85-110 215/70R16 A12 A19 A99
A2 85-110 235/60R16 A01 K1c KOV S02
e6*98/14*0070*..,
e6*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 215/70R16 R70 A12 A19 A57
XA3(a) 100-130 225/65R16 A99 KOV S02
e6*2001/116* 100-130 225/70R16
0105*00-08 100-130 235/60R16 A01 K1a K1b K2b
- ohne Radhaus- 100-130 235/65R16 A01 K1a K1b K2b
Verbreiterungen 100-130 245/60R16 A01 K1c K2b
- incl. Facelift 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

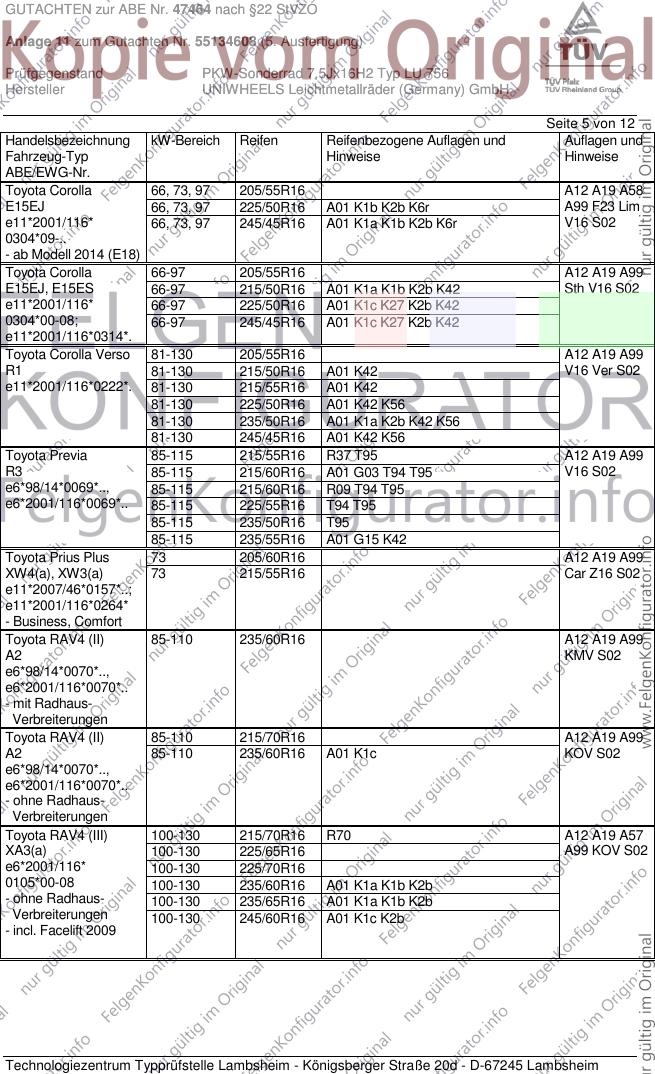

Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (III) 100-130 215/70R16 R70 A12 A19 A57
XA3(a) 100-130 225/65R16 A99 KMV S02
e6*2001/116* 100-130 225/70R16
0105*00-08 100-130 235/60R16
- mit Radhaus- 100-130 235/65R16
Verbreiterungen 100-130 245/60R16
- incl. Facelift 2009
Toyota Verso 82-130 205/60R16 A91 T91 T92 A19 A99 Ver

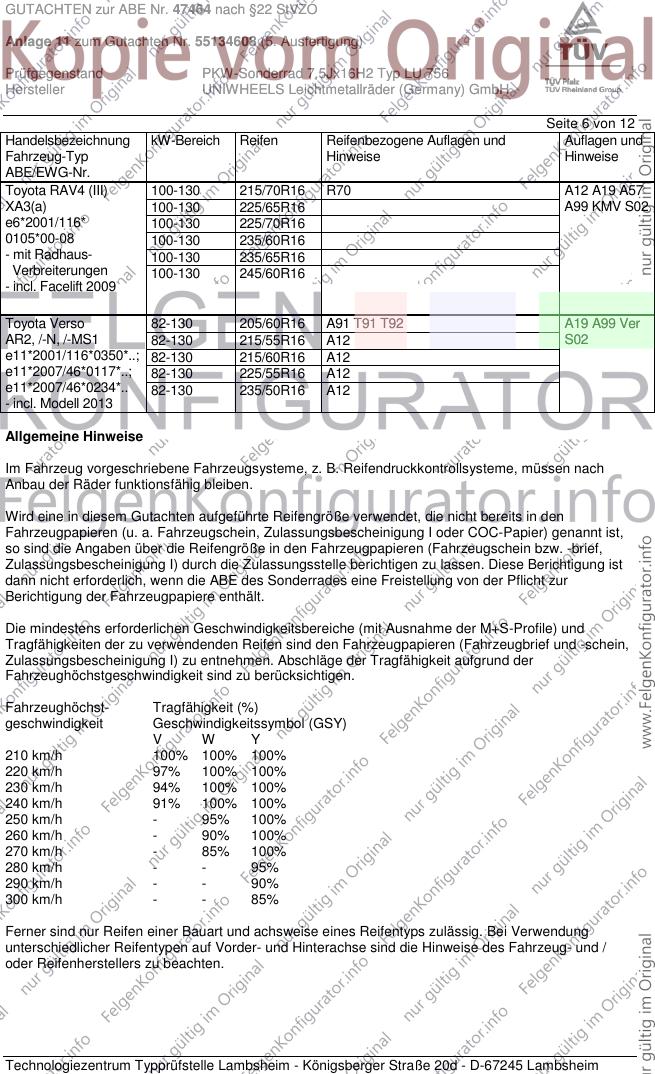

AR2, /-N, /-MS1 82-130 215/55R16 A12 S02
e11*2001/116*0350*..; 82-130 215/60R16 A12
e11*2007/46*0117*..; 82-130 225/55R16 A12
e11*2007/46*0234*.. 82-130 235/50R16 A12
- incl. Modell 2013
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 7 von 12

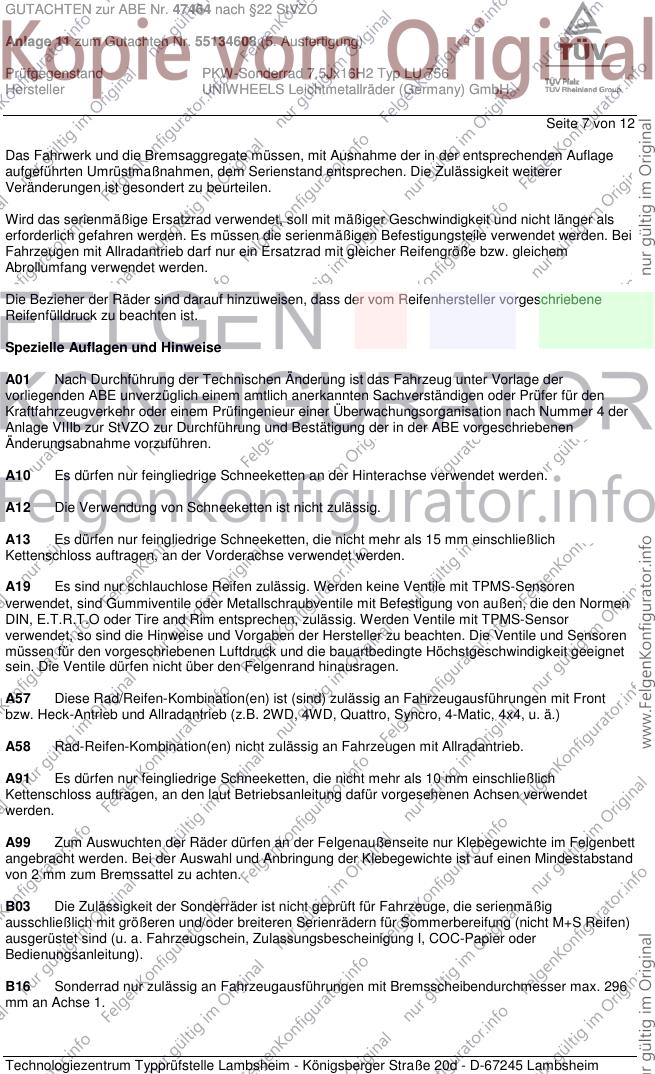

Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B16 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 296
mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 8 von 12

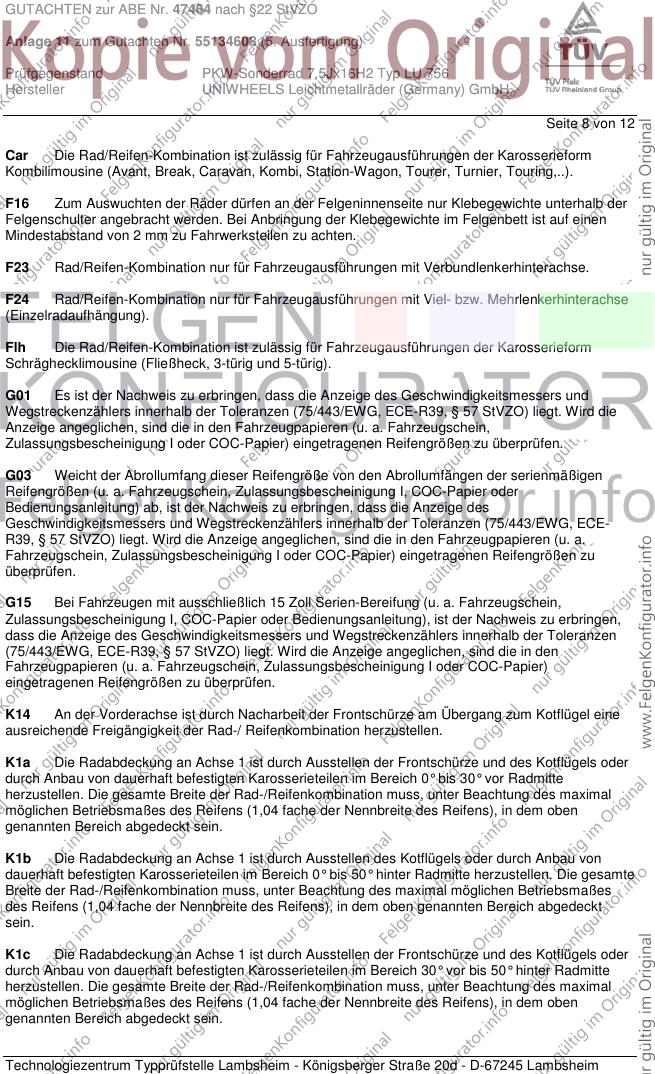

Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 9 von 12

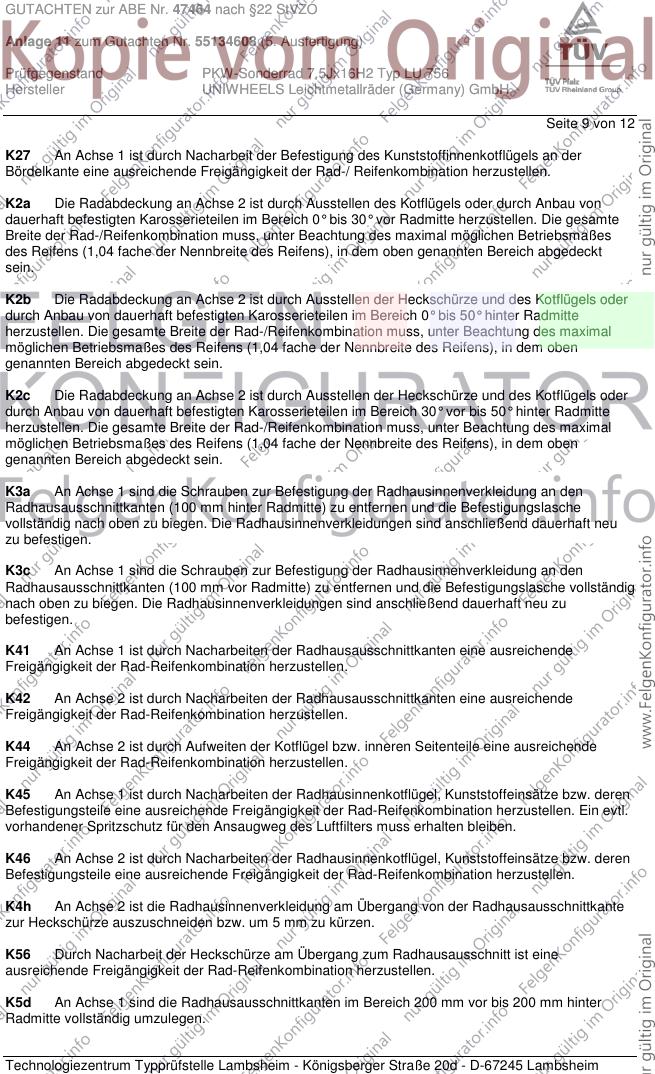

K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 10 von 12

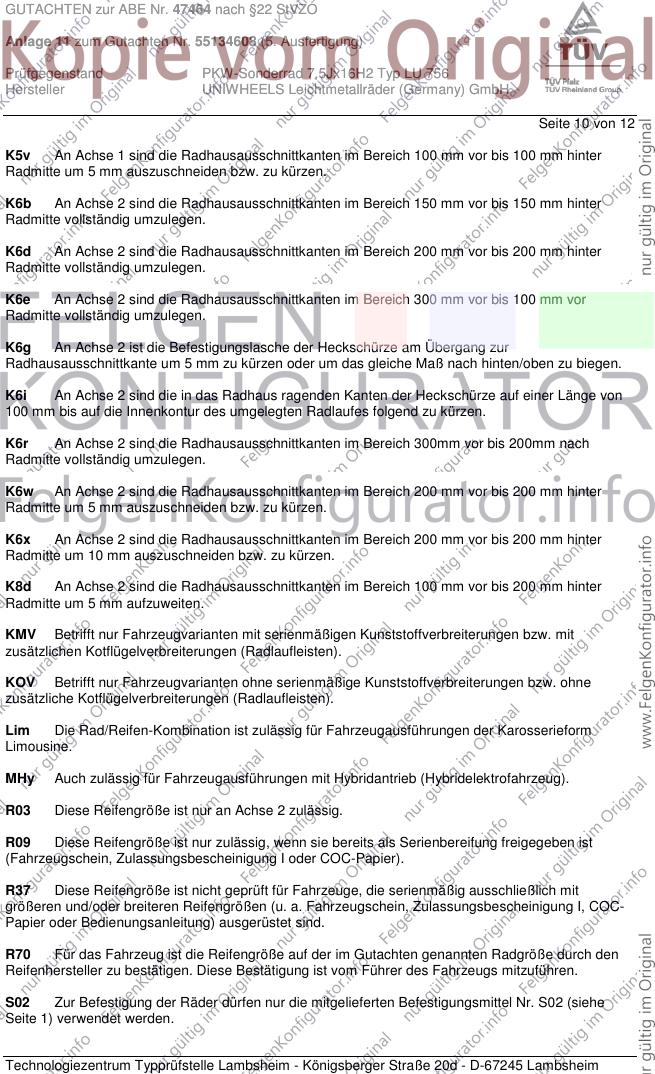

K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.

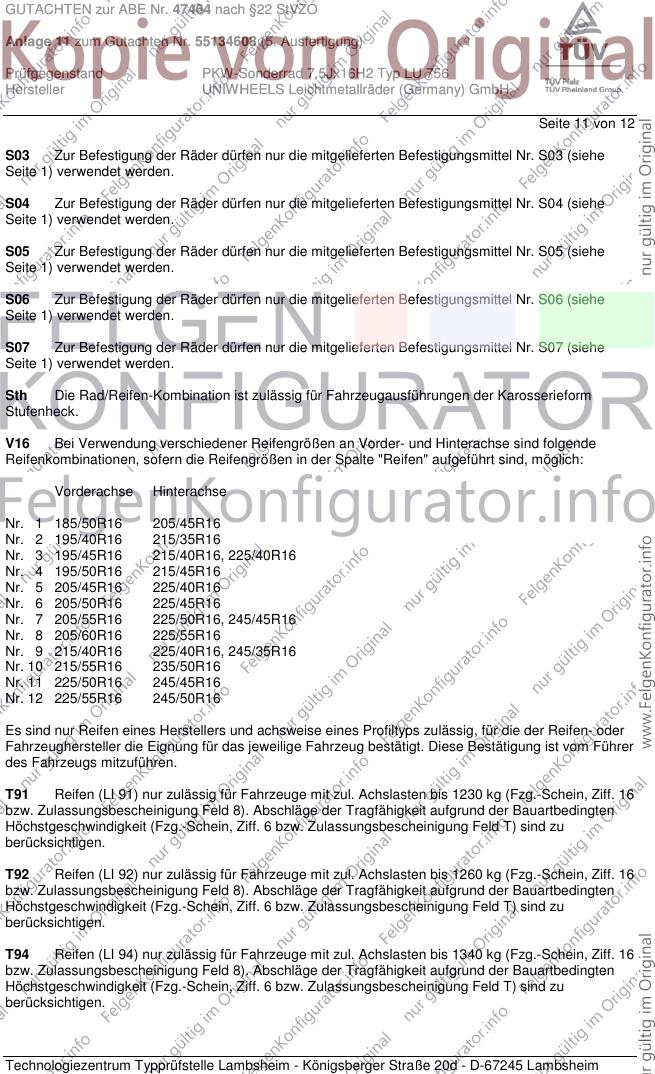

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 11 von 12
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/50R16 245/45R16
Nr. 12 225/55R16 245/50R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.

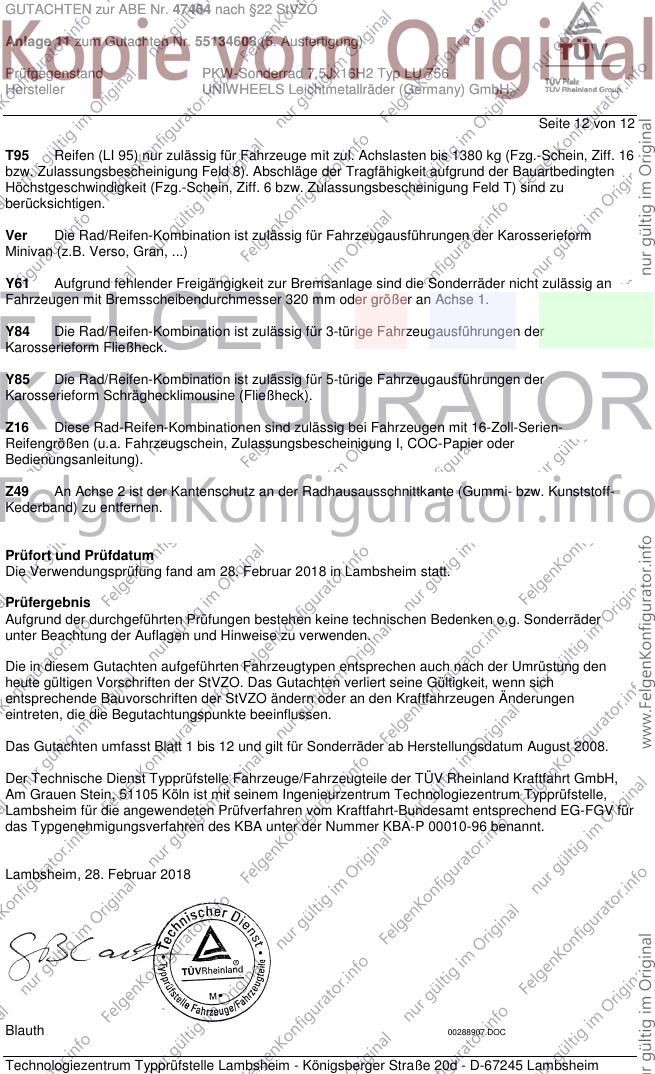

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 12 von 12
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y61 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. Februar 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum August 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Februar 2018
Blauth 00288907.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
