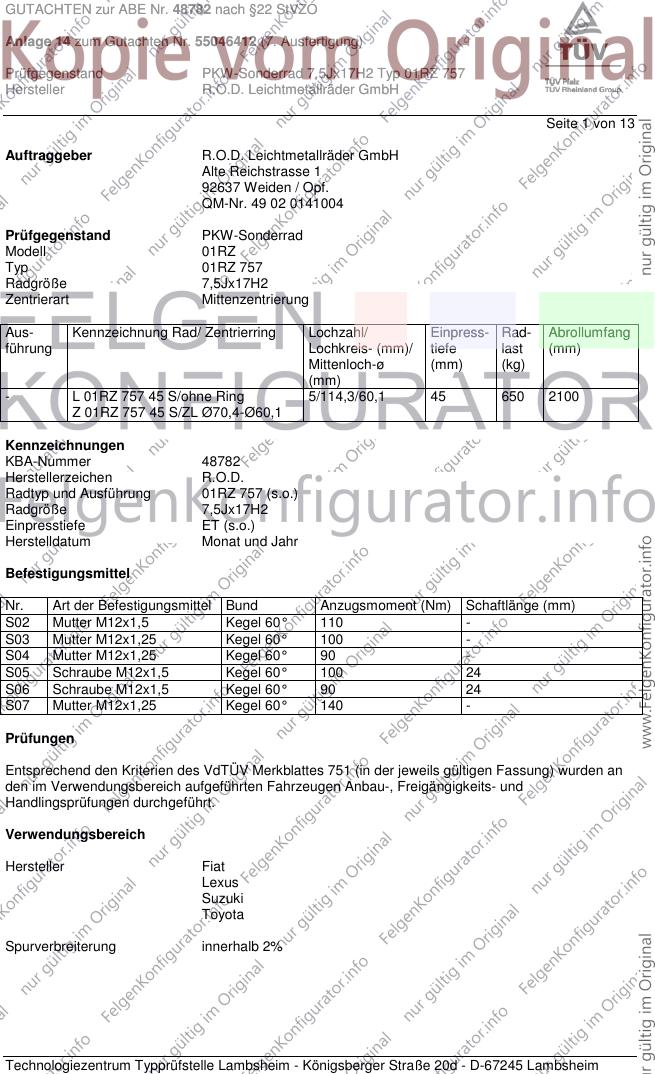

GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55046412 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 1 von 13
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QM-Nr. 49 02 0141004
Prüfgegenstand PKW-Sonderrad
Modell 01RZ
Typ 01RZ 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- L 01RZ 757 45 S/ohne Ring 5/114,3/60,1 45 650 2100
Z 01RZ 757 45 S/ZL Ø70,4-Ø60,1
Kennzeichnungen
KBA-Nummer 48782
Herstellerzeichen R.O.D.
Radtyp und Ausführung 01RZ 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Mutter M12x1,25 Kegel 60° 90 -
S05 Schraube M12x1,5 Kegel 60° 100 24
S06 Schraube M12x1,5 Kegel 60° 90 24
S07 Mutter M12x1,25 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55046412 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/50R17 A12 A14 A18
FY 79-99,2 205/55R17 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 215/50R17 S05
79-99,2 225/45R17
79-99,2 225/50R17
79-99,2 235/45R17
Lexus GS 300/430 161-208 235/45R17 A11 A14 A18
S16 B03 S02
e11*96/79, 98/14,
2001/116*0078*..
Lexus GS 300H/450H 133, 215 225/50R17 A32 A14 A18 A58
HS19(a) 133, 215 235/45R17 A10 BL1 L06 Lim
e6*2001/116* 133, 215 235/50R17 A12 V17 S02
0106*08-.. 133, 215 245/45R17 A32
- Hybrid
ab Modell 2013
Lexus IS 110-153 205/50R17 A10 T89 A14 A18 Lim
XE2(a) 110-153 215/45R17 A10 T91 V17 VL7 S02
e11*2001/116* 110-153 225/45R17 A10
0206*00-09 110-153 235/45R17 A12
110-153 245/45R17 A10 R03
Lexus IS 200/300 114-157 215/45R17 A12 A14 A18
XE1 114-157 225/45R17 R03 Car Lim V17
e11*98/14*0110*.., S02
e11*2001/116*0110*.
Lexus IS 250/300H 133, 153 205/50R17 A32 R37 T93 A14 A18 BL1
XE2(a) 133, 153 215/45R17 A10 T91 Lim MHy V17
e11*2001/116* 133, 153 225/45R17 A10 S02
0206*10-..
Lexus RC 200t/300H 133, 180 225/50R17 A32 A14 A18 A58
XC1 (EU,M) 133, 180 235/45R17 A10 BL1 Cpe MHy
e11*2007/46*2883*.. 133, 180 235/50R17 A12 V17 S02
133, 180 245/45R17 A32
Suzuki Grand Vitara 78-122 225/60R17 A32 A14 A18 Y84
JT 78-122 225/65R17 A32 S03
e4*2001/116*0091*..; 78-122 235/60R17 A12
e4*2007/46*0292*.. 78-122 245/55R17 A12
- 3-Türer 78-122 255/55R17 A01 A12 K1c
Suzuki Grand Vitara 78-171 225/60R17 A32 A14 A18 Y85
JT 78-171 225/65R17 A32 S03
e4*2001/116*0091*..; 78-171 235/60R17 A12
e4*2007/46*0292*.. 78-171 245/55R17 A12
- 5-Türer 78-171 255/55R17 A01 A12 K1c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55046412 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Kizashi 131 215/50R17 A91 A14 A18 A57
FR 131 215/55R17 A91 Lim S07
e4*2007/46*0142*.. 131 225/50R17 A12
131 235/45R17 A12
131 235/50R17 A01 A12 K1a K2b
131 245/45R17 A12
Suzuki SX4 66-99,2 205/50R17 A12 A14 A18
EY 66-99,2 205/55R17 A58 Flh KOV
e4*2001/116*0105*..; 66-99,2 215/50R17 S05
e4*2007/46*0284*.. 66-99,2 225/45R17
- ohne Radhaus- 66-99,2 225/50R17 A01 K1a K1b K2b
Verbreiterungen 66-99,2 235/45R17
Suzuki SX4 66-99,2 205/50R17 A12 A14 A18
EY 66-99,2 205/55R17 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 215/50R17 S05
e4*2007/46*0284*.. 66-99,2 225/45R17
- mit Radhaus- 66-99,2 225/50R17
Verbreiterungen 66-99,2 235/45R17
Suzuki SX4 79,82,88 205/50R17 A12 A14 A18
GY 79,82,88 205/55R17 A58 Flh KOV
e4*2001/116*0124*..; 79,82,88 215/50R17 S04
e4*2007/46*0291*.. 79,82,88 225/45R17
- ohne Radhaus- 79,82,88 225/50R17 A01 K1a K1b K2b
Verbreiterungen 79,82,88 235/45R17
Suzuki SX4 79,82,88 205/50R17 A12 A14 A18
GY 79,82,88 205/55R17 A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 215/50R17 S04
e4*2007/46*0291*.. 79,82,88 225/45R17
- mit Radhaus- 79,82,88 225/50R17
Verbreiterungen 79,82,88 235/45R17
Suzuki SX4 79, 88 205/50R17 K1c A01 A12 A14
GY 79, 88 215/45R17 K1b A18 A58 Lim
e4*2001/116*0124*.. 79, 88 215/50R17 G70 K1c K2b K42 V17 S04
- Limousine 79, 88 225/45R17 K1c K2b K42
79, 88 235/45R17 G70 K1c K2b K42
Suzuki SX4 S-Cross 82,88,103 215/55R17 A91 A14 A18 A57
JY 82,88,103 225/50R17 A01 A12 K2b K6w F16 S05
e4*2007/46* 82,88,103 235/45R17 A12
0779*04-.. 82,88,103 245/45R17 A01 A12 K1b K2b K6w
ab Modelljahr 2017
Suzuki SX4 S-Cross 88 205/50R17 A12 A14 A18
JY 88 205/55R17 A57 F16 S06
e4*2007/46* 88 215/50R17 A01 K1b
0779*00-03 88 225/45R17
88 225/50R17 A01 K1c K2b
88 235/45R17 A01 K1b
88 245/45R17 A01 K1c K2b
Suzuki Swift Sport 92 205/40R17 A12 A14 A18
MZ 92 215/35R17 A01 K2b K42 A58 Flh S05
e4*2001/116*0090*.. 92 215/40R17 A01 K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55046412 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift Sport 100 205/40R17 A01 K6d K6g A12 A14 A18
NZ 100 205/45R17 A01 G01 K6d K6g A58 Flh S06
e4*2007/46*0155*..
Suzuki Vitara 88, 103 215/50R17 A91 A14 A18 A57
LY 88, 103 215/55R17 A91 S06
e4*2007/46*0928*.. 88, 103 215/60R17 A01 A12 G01
88, 103 225/50R17 A12
88, 103 225/55R17 A01 A12 G01
88, 103 235/50R17 A01 A12 K1c K2b
88, 103 245/45R17 A12
Toyota Auris (I) 66-108 205/50R17 A12 A14 A18
E15J, E15UT.. 66-108 215/45R17 T87 T88 Flh V17 S02
e11*2001/116*0299*..; 66-108 225/45R17
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/50R17 R37 A12 A14 A18
E15UT 130 215/45R17 R37 T88 Flh V17 S02
e11*2001/116* 130 225/45R17
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 205/50R17 A12 A14 A18
E15UT(a), E15UTN(a) 82 - 97 215/45R17 A58 Car F24
e11*2001/116* 82 - 97 225/45R17 Flh V17 S02
0305*14-..;
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 205/50R17 A12 A14 A18
E15UT(a), E15UTN(a) 66, 73, 85 215/45R17 A58 Car F23
e11*2001/116* 66, 73, 85 225/45R17 Flh V17 S02
0305*14-..;
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 205/50R17 A12 A14 A18
HE15U(a) 73 215/45R17 Flh S02
e11*2007/46* 73 225/45R17
0018*00-04
Toyota Auris Hybrid(II) 73 205/50R17 A12 A14 A18
HE15U(a), HE15U(a)- 73 215/45R17 A58 Car F24
TMG 73 225/45R17 Flh KOV V17
e11*2007/46*0018*05- S02
..;
e13*2007/46*1549*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55046412 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 110,130 205/50R17 A12 A14 A18
T25 110,130 215/45R17 T87 Car Flh Sth
e11*2001/116*0196*. 110,130 215/50R17 R09 V17 S02
110,130 215/50R17 A01 G03
110,130 225/45R17
110,130 235/40R17 R70
Toyota Avensis 82-112 205/55R17 R37 A12 A14 A18
T27, /-MS1 82-112 215/50R17 R37 Car Lim V17
e11*2001/116*0331*.; 82-130 215/55R17 S02
e11*2007/46*0236*.. 82-130 225/50R17
- incl. Facelift 82-130 235/45R17
2012+2015 82-130 235/50R17
82-130 245/45R17
Toyota C-HR 72, 85 215/60R17 A91 A14 A18 A57
AX1T(EU,M), -/TMG 72, 85 225/55R17 A12 MHy S02
e11*2007/46*3641*.., 72, 85 235/55R17 A01 A12 K1c K6w
e13*2007/46*1765*.. 72, 85 245/50R17 A01 A12 K1c K2b K6b K6x
Toyota Camry 112,137 215/50R17 K42 T90 A01 A12 A14
V3 112,137 235/45R17 K42 A18 V17 S02
e6*98/14*0085*..,
e6*2001/116*0085*..
Toyota Corolla 66, 73, 97 205/50R17 A12 A14 A18
E15EJ 66, 73, 97 215/45R17 T91 A58 F23 Lim
e11*2001/116* 66, 73, 97 225/45R17 V17 S02
0304*09-..
- ab Modell 2014 (E18)
Toyota Corolla 66-97 205/50R17 A12 A14 A18
E15EJ, E15ES 66-97 215/45R17 T87 T88 Sth V17 S02
e11*2001/116* 66-97 225/45R17
0304*00-08;
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 205/50R17 R37 A12 A14 A18
R1 81-130 215/45R17 R37 T91 V17 Ver S02
e11*2001/116*0222*. 81-130 215/50R17
81-130 225/45R17
81-130 235/45R17
Toyota RAV4 (III) 100-130 215/60R17 A33 R37 A14 A18 A57
XA3(a) 100-130 225/60R17 A12 KOV S02
e6*2001/116* 100-130 225/65R17 A12
0105*00-08 100-130 235/55R17 A12
- ohne Radhaus- 100-130 235/60R17 A12
Verbreiterungen 100-130 245/55R17 A12
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 215/60R17 A33 R37 A14 A18 A57
XA3(a) 100-130 225/60R17 A12 KMV S02
e6*2001/116* 100-130 225/65R17 A12
0105*00-08 100-130 235/55R17 A12
- mit Radhaus- 100-130 235/60R17 A12
Verbreiterungen 100-130 245/55R17 A12
- incl. Facelift 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55046412 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 91-112 225/65R17 A33 A14 A18 A57
XA3(a) 91-112 235/60R17 A91 LT4 S02
e6*2001/116*
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 91-112 225/65R17 A12 A14 A18
XA3(a) 91-112 235/60R17 A57 LT3 S02
e6*2001/116*
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 225/65R17 A33 A14 A18 A57
XA3(a) 105, 112 235/60R17 A91 LT4 S02
e6*2001/116*
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 225/65R17 A12 A14 A18
XA3(a) 105, 112 235/60R17 A57 LT3 S02
e6*2001/116*
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 114 225/65R17 A12 A14 A18
Hybrid 114 235/60R17 A57 LT3 S02
XA4(EU,M)
e6*2007/46*0166*..
Toyota RAV4 (IV) 114 225/65R17 A33 A14 A18 A57
Hybrid 114 235/60R17 A91 LT4 S02
XA4(EU,M)
e6*2007/46*0166*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55046412 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 7 von 13

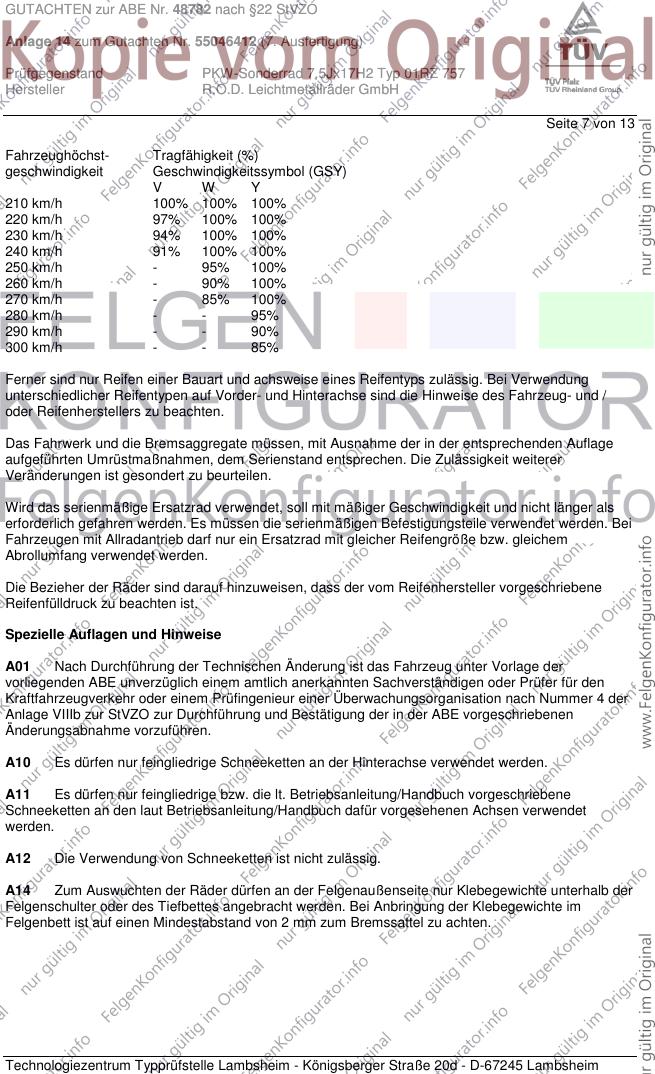

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55046412 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 8 von 13

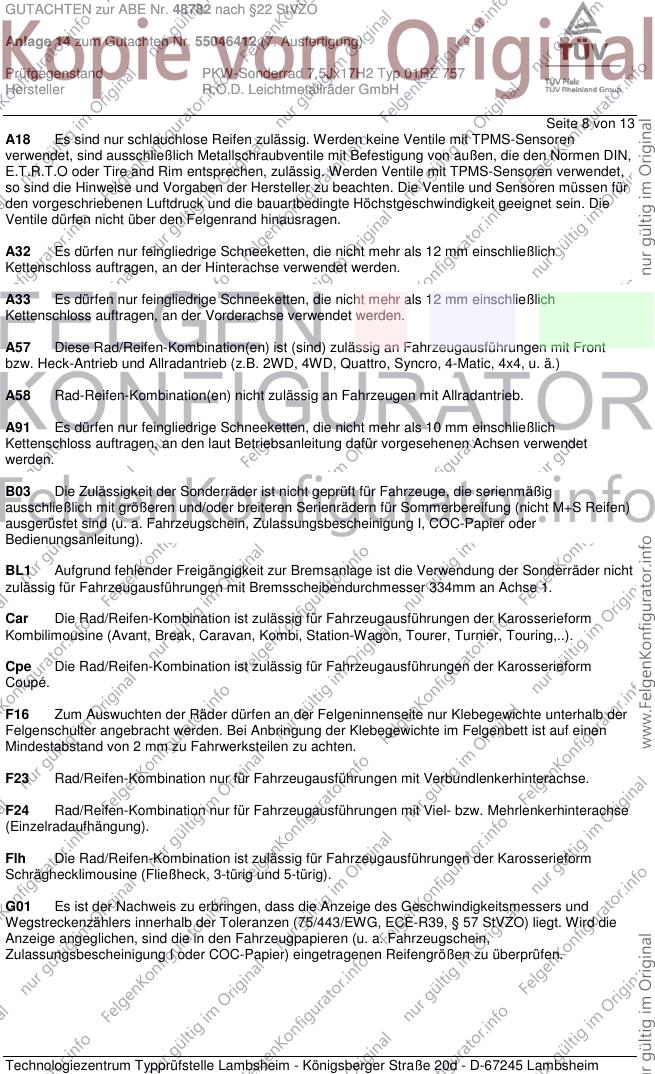

A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BL1 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 334mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55046412 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 9 von 13
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55046412 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 10 von 13
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von
Anschlag zu Anschlag.
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55046412 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 11 von 13

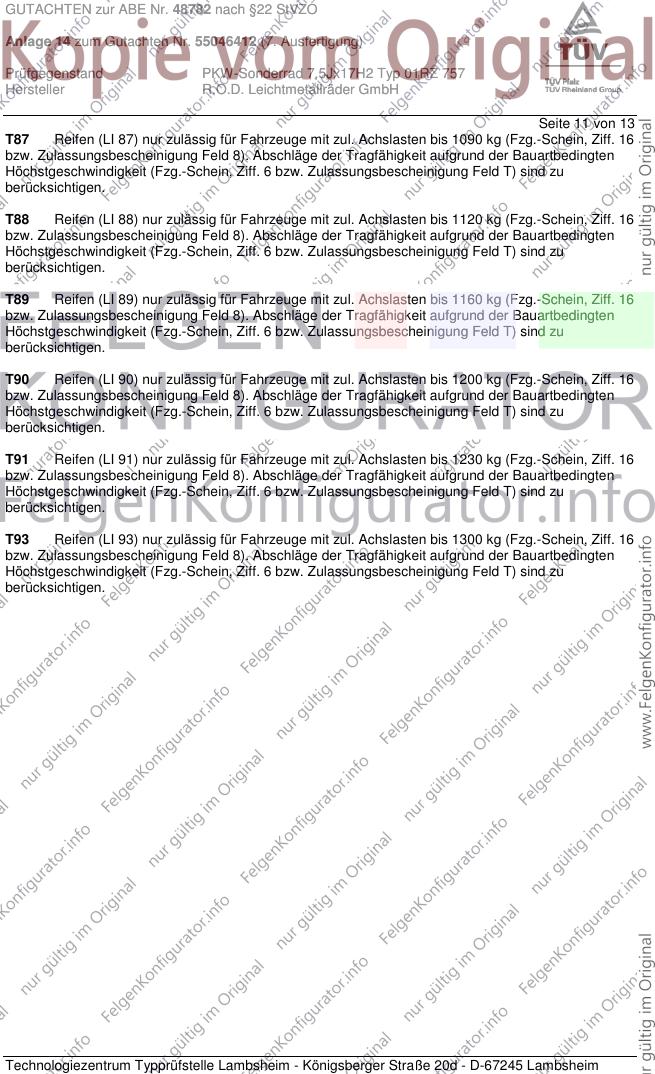

T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55046412 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 12 von 13
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VL7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/45R17 245/45R17, 275/40R17
Nr. 2 235/45R17 245/45R17, 275/40R17
Nr. 3 245/40R17 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. März 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48782 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55046412 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 01RZ 757
Hersteller R.O.D. Leichtmetallräder GmbH

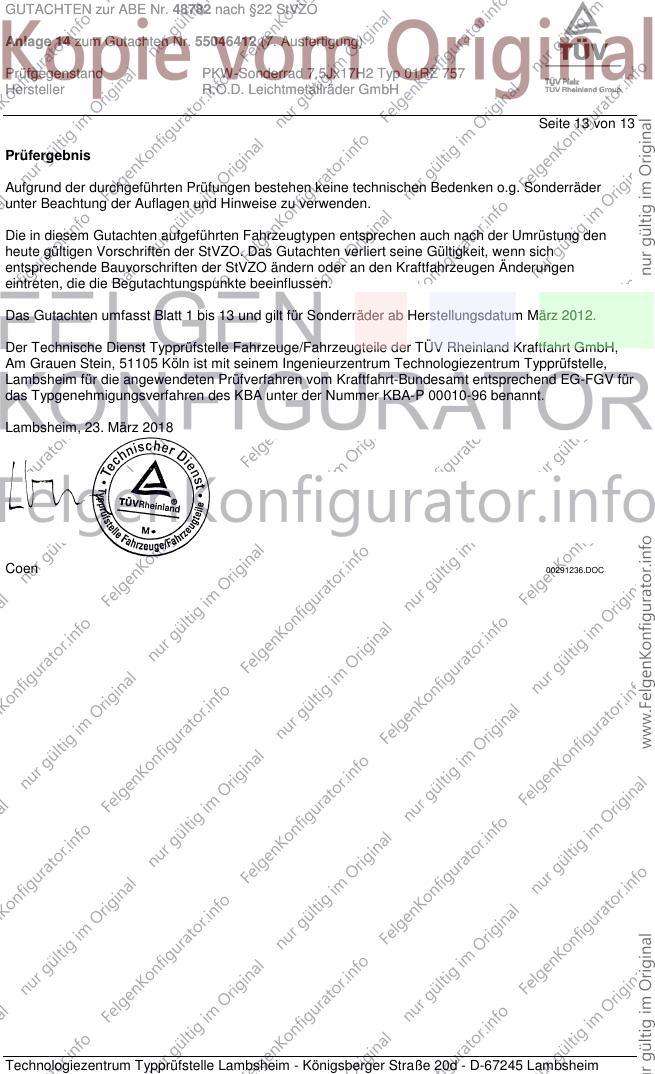

Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. März 2018
Coen 00291236.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
