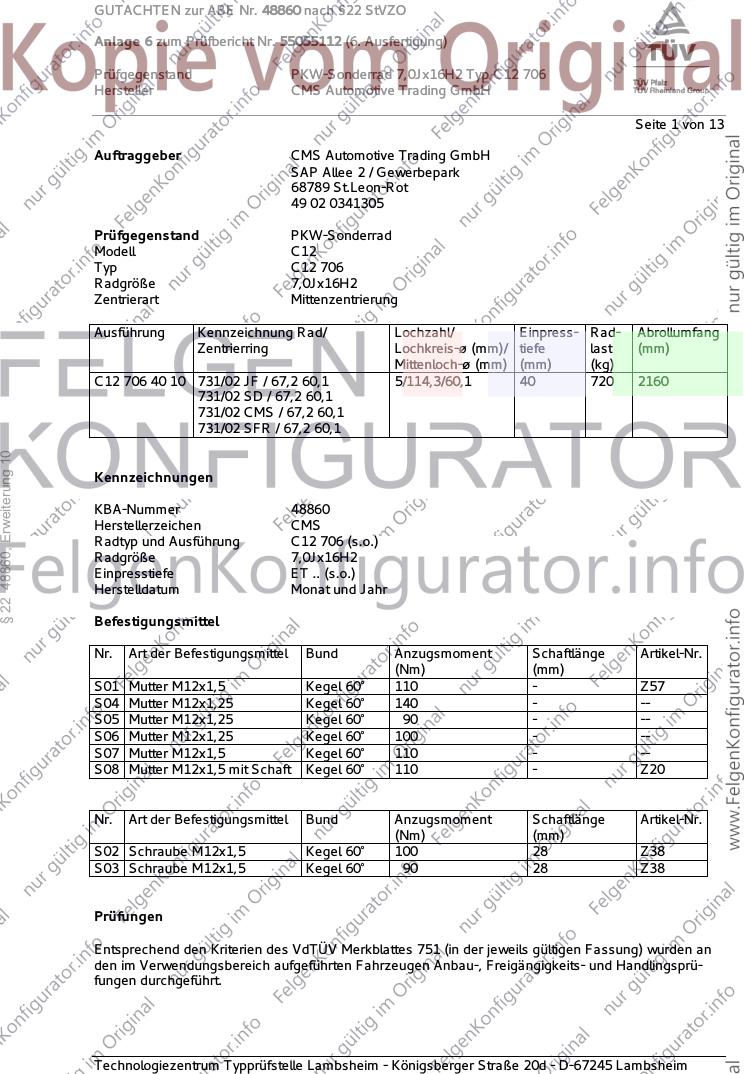

GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 1 von 13
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C12 706 40 10 731/02 JF / 67,2 60,1 5/114,3/60,1 40 720 2160
731/02 SD / 67,2 60,1
731/02 CMS / 67,2 60,1
731/02 SFR / 67,2 60,1
§ 22 48860, Erweiterung 10
Kennzeichnungen
KBA-Nummer 48860
Herstellerzeichen CMS
Radtyp und Ausführung C12 706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 110 - Z57
S04 Mutter M12x1,25 Kegel 60° 140 - --
S05 Mutter M12x1,25 Kegel 60° 90 - --
S06 Mutter M12x1,25 Kegel 60° 100 - --
S07 Mutter M12x1,5 Kegel 60° 110 - --
S08 Mutter M12x1,5 mit Schaft Kegel 60° 110 - Z20
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S02 Schraube M12x1,5 Kegel 60° 100 28 Z38
S03 Schraube M12x1,5 Kegel 60° 90 28 Z38
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 2 von 13
Verwendungsbereich
Hersteller Fiat, Lexus, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/55R16 R37 A12 A16 A21
FY 79-99,2 205/60R16 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 215/55R16 S02
79-99,2 225/50R16
79-99,2 225/55R16
79-99,2 235/50R16 A01 K1a K1b K2b
Lexus IS 110-153 205/55R16 A10 A16 A21 B16
XE2(a) 110-153 215/50R16 A10 Lim V16 S08
e11*2001/116* 110-153 215/55R16 A10
§ 22 48860, Erweiterung 10
0206*00-09 110-153 225/50R16 A12
Lexus IS 200/300 114-157 205/55R16 K1a K2b K42 A01 A12 A16
XE1 114-157 225/50R16 K1c K2c K41 K42 K45 K56 A21 B03 Car
e11*98/14*0110*.., Lim S08
e11*2001/116*0110*.
Lexus IS 250/300H 133, 153 205/55R16 A10 A16 A21 BL1
XE2(a), XE2(a)-TMG 133, 153 215/55R16 A91 Lim MHy V16
e11*2001/116* 133, 153 225/50R16 A32 S01
0206*10-..;
e6*2007/46*0346*..;
e13*2007/46*1936
Suzuki Grand Vitara 78-171 215/70R16 A10 A16 A21 Y85
JT 78-171 225/65R16 A12 S06
e4*2001/116*0091*..; 78-171 225/70R16 A12
e4*2007/46*0292*.. 78-171 235/65R16 A12
- 5-Türer 78-171 245/60R16 A01 A12 K1c
Suzuki Grand Vitara 78-122 215/70R16 A10 A16 A21 Y84
JT 78-122 225/65R16 A10 S06
e4*2001/116*0091*..; 78-122 225/70R16 A10
e4*2007/46*0292*.. 78-122 235/65R16 A01 A12 K1c
- 3-Türer 78-122 245/60R16 A01 A12 K1c K2b
Suzuki Kizashi 131 215/55R16 A91 A16 A21 A57
FR 131 215/60R16 A91 Lim S04
e4*2007/46*0142*.. 131 225/55R16 A12
131 235/50R16 A01 A12 K1a K2b
131 245/50R16 A01 A12 K1c K2b K6d
Suzuki SX4 66-99,2 205/55R16 A01 K1b K2b R37 A12 A16 A21
EY 66-99,2 205/60R16 A58 Flh KOV
e4*2001/116*0105*..; 66-99,2 215/55R16 A01 K1a K1b K2b S02
e4*2007/46*0284*.. 66-99,2 225/50R16 A01 K1c K2b
- ohne Radhaus- 66-99,2 225/55R16 A01 K1c K2b
Verbreiterungen 66-99,2 235/50R16 A01 K1c K2a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki SX4 66-99,2 205/55R16 R37 A12 A16 A21
EY 66-99,2 205/60R16 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 215/55R16 S02
e4*2007/46*0284*.. 66-99,2 225/50R16
- mit Radhaus- 66-99,2 225/55R16
Verbreiterungen 66-99,2 235/50R16 A01 K1a K1b K2b
Suzuki SX4 79,82,88 205/60R16 A12 A16 A21
GY 79,82,88 215/55R16 A01 K1a K1b K2b A58 Flh KOV
e4*2001/116*0124*..; 79,82,88 225/50R16 A01 K1c K2b S05
e4*2007/46*0291*.. 79,82,88 225/55R16 A01 K1c K2b
- ohne Radhaus- 79,82,88 235/50R16 A01 K1c K2a K2b
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A12 A16 A21
GY 79,82,88 215/55R16 A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 225/50R16 S05
e4*2007/46*0291*..
§ 22 48860, Erweiterung 10
79,82,88 225/55R16
- mit Radhaus- 79,82,88 235/50R16 A01 K1a K1b K2b
Verbreiterungen
Suzuki SX4 79, 88 195/60R16 K1b A01 A12 A16
GY 79, 88 205/55R16 K1c K2b A21 A58 Lim
e4*2001/116*0124*.. 79, 88 205/60R16 G03 K1c K2b K42 V16 S05
- Limousine 79, 88 215/50R16 K1c K2b K42
79, 88 215/55R16 K1c K2b K42
79, 88 225/50R16 K1c K2b K42
Suzuki SX4 S-Cross 82,88,103 215/60R16 K2b K6w A01 A12 A16
JY 82,88,103 225/55R16 K1a K1b K2b K6x A21 A57 S02
e4*2007/46* 82,88,103 235/50R16 K1c K2b K6x K8d
0779*04-..
ab Modelljahr 2017
Suzuki SX4 S-Cross 88 205/60R16 K1b A01 A12 A16
JY 88 215/55R16 K1c K2b A21 A57 S03
e4*2007/46* 88 225/55R16 K1c K2b K6w
0779*00-03 88 235/50R16 K1c K2b K5v K6w
Suzuki Swift Sport (IV) 92 205/45R16 K2b K42 A01 A12 A16
MZ 92 215/40R16 K1a K2b K42 A21 A58 Flh
e4*2001/116*0090*.. 92 215/45R16 K1a K2b K42 S02
Suzuki Swift Sport (V) 100 205/45R16 A12 A16 A21
NZ 100 205/50R16 A01 K1c K2b K6d K6g A58 Flh S03
e4*2007/46*0155*.. 100 215/45R16 A01 K1c K2b K6d K6g
Suzuki Swift Sport (VI) 103 205/45R16 K1a K1b K4i K6b A01 A12 A16
AZ 103 205/50R16 K1c K2b K4i K6b A21 A58 Flh
e4*2007/46*1205*.. 103 215/45R16 K1c K2b K4i K6b S06
103 225/45R16 K1c K2b K4i K6b
Suzuki Vitara 82-103 215/60R16 A90 A16 A21 A57
LY 82-103 225/55R16 A01 A12 K1c K2b S03
e4*2007/46*0928*.. 82-103 225/60R16 A01 A12 G01 K1c K2b
82-103 245/50R16 A01 A12 K1c K2c K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Auris (I) 66-108 205/55R16 A12 A16 A21
E15J, E15UT.. 66-108 225/50R16 A01 K1c K2b Flh V16 S01
e11*2001/116*0299*..; 66-97 195/55R16 R37 T87
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/55R16 A12 A16 A21
E15UT 130 225/50R16 A01 K1c K2b Flh V16 S01
e11*2001/116*
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 195/55R16 A33 R37 A16 A21 A58
E15UT(a), 82 - 97 195/60R16 A33 R37 Car F24 Flh
E15UTN(a), -/TMG 82 - 97 205/55R16 A90 KOV V16 S01
e11*2001/116* 82 - 97 225/50R16 A01 A12 K1b
§ 22 48860, Erweiterung 10
0305*14-..;
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 195/55R16 A33 R37 A16 A21 A58
E15UT(a), 66, 73, 85 195/60R16 A33 R37 Car F23 Flh
E15UTN(a), -/TMG 66, 73, 85 205/55R16 A90 KOV V16 S01
e11*2001/116* 66, 73, 85 225/50R16 A01 A12 K1b K2b K6r
0305*14-..;
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 195/55R16 R37 A12 A16 A21
HE15U(a) 73 205/55R16 Flh S01
e11*2007/46*
0018*00-04
Toyota Auris Hybrid(II) 73 195/55R16 A33 R37 A16 A21 A58
HE15U(a), -/TMG 73 195/60R16 A33 R37 Car F24 Flh
e11*2007/46* 73 205/55R16 A90 KOV V16 S01
0018*05-..; 73 225/50R16 A01 A12 K1b
e13*2007/46*1549*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 205/55R16 A12 A16 A21
T25 110,130 215/50R16 Car Flh Sth
e11*2001/116*0196*. 110,130 225/50R16 A01 K42 K46 V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Avensis 82-112 205/60R16 A13 A16 A21 Car
T27, /-MS1 82-112 215/55R16 A13 Lim V16 Y61
e11*2001/116*0331*.; 82-112 215/60R16 A13 S01
e11*2007/46*0236*.. 82-112 225/55R16 A13
- incl. Facelift 82-112 235/50R16 A12
2012+2015 82-112 245/50R16 A01 A12 K1c K2b K4h K6e
Toyota Avensis Verso 85,110 205/60R16 A11 A16 A21 V16
M2 85,110 215/55R16 A01 A12 K1c S08
e6*98/14*0083*.., 85,110 225/55R16 A01 A12 K1c K2b K42
e6*2001/116*0083*.. 85,110 235/50R16 A01 A12 K1c K2b K42 K45 K56
Toyota C-HR 72,85 215/65R16 A33 A16 A21 A58
AX1T(EU,M), -/TMG 72,85 225/60R16 A01 A12 K1c K6w B03 MHy S08
e11*2007/46*3641*..; 72,85 235/60R16 A01 A12 K1c K2b K6b K6x
e13*2007/46*1765*..;
e6*2007/46*0264*..;
§ 22 48860, Erweiterung 10
e6*2007/46*0338*..
Toyota Camry 112,137 215/60R16 K42 K56 A01 A12 A16
V3 112,137 225/55R16 K42 K56 A21 S01
e6*98/14*0085*.., 112,137 235/50R16 K1c K42 K56
e6*2001/116*0085*..
Toyota Corolla (X) 66-97 195/55R16 R37 T87 A12 A16 A21
E15EJ, E15ES 66-97 205/55R16 Sth V16 S01
e11*2001/116* 66-97 215/50R16
0304*00-08; 66-97 225/50R16 A01 K1c K2b K42
e11*2001/116*0314*.
Toyota Corolla (XI) 66, 73, 97 195/55R16 A33 R37 A16 A21 A58
E15EJ, -/TMG 66, 73, 97 195/60R16 A33 R37 F23 KOV Lim
e11*2001/116* 66, 73, 97 205/55R16 A91 V16 S01
0304*09-..; 66, 73, 97 225/50R16 A01 A12 K2b K6r
e13*2007/46*1910*..
- ab Modell 2014 (E18)
Toyota Corolla (XII) 72, 97 195/55R16 A11 R37 A16 A21 A58
ZE1EE(EU,M), -/TMG 72, 97 195/60R16 A12 R37 Lim MHy V16
e6*2007/46*0316*..; 72, 97 205/55R16 A33 Z15 Z16 S08
e13*2007/46*2013*.. 72, 97 215/55R16 A12
- Limousine 72, 97 225/50R16 A12
- incl. Hybrid
Toyota Corolla (XII) 72,85 195/55R16 A11 R37 A16 A21 A58
ZE1HE(EU,M), -/TMG 72,85 195/60R16 A12 R37 Flh KOV MHy
e6*2007/46*0318*..; 72,85,112 205/55R16 A33 V16 S08
e13*2007/46*2012*.. 72,85,112 215/55R16 A12
- Fließheck 72,85,112 225/50R16 A12
- incl. Hybrid
Toyota Corolla (XII) 72,85 195/55R16 A11 R37 A16 A21 A58
ZE1HE(EU,M), -/TMG 72,85 195/60R16 A12 R37 Car KOV
e6*2007/46*0318*..; 72,85,112 205/55R16 A33 MHy
e13*2007/46*2012*.. 72,85,112 215/55R16 A12 V16 S08
- Touring Sports 72,85,112 225/50R16 A12
- incl. Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota 72, 112 205/55R16 A33 M+S A16 A21 A58
Corolla Trek (XII) 72, 112 215/55R16 A12 M+S Car KMV
ZE1HE(EU,M), -/TMG 72, 112 225/50R16 A12 M+S MHy
e6*2007/46*0318*..; V16 S08
e13*2007/46*2012*..
- Touring Sports
- incl. Hybrid
Toyota Corolla Verso 81-130 205/55R16 A11 A16 A21 V16
R1 81-130 215/50R16 A12 Ver S01
e11*2001/116*0222*. 81-130 215/55R16 A12
81-130 225/50R16 A01 A12 K42
81-130 235/50R16 A01 K42 K56
Toyota Previa 85-115 215/55R16 R37 T95 Z15 A12 A16 A21
R3 85-115 215/60R16 A01 G03 T94 T95 V16 S01
e6*98/14*0069*.., 85-115 215/60R16 R09 T94 T95
e6*2001/116*0069*..
§ 22 48860, Erweiterung 10
85-115 225/55R16 T94 T95
85-115 235/50R16 A01 K1c T95
Toyota Prius Plus 73 205/60R16 A12 A16 A21
XW4(a), 73 215/55R16 Car Z16 S01
XW3(a), -/TMG
e11*2007/46*0157*..;
e11*2001/116*0264*;
e13*2007/46*1956*..;
e6*2007/46*0347*..
- Business, Comfort
Toyota RAV4 (II) 85-110 235/60R16 A12 A16 A21
A2 KMV S07
e6*98/14*0070*..,
e6*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Toyota RAV4 (II) 85-110 215/70R16 A13 A16 A21 KOV
A2 85-110 235/60R16 A01 A12 K1c S08
e6*98/14*0070*..,
e6*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 215/70R16 A13 A16 A21 A57
XA3(a) 100-130 225/65R16 A13 KOV S01
e6*2001/116* 100-130 225/70R16 A12
0105*00-08 100-130 235/60R16 A33
- ohne Radhaus- 100-130 235/65R16 A12
Verbreiterungen 100-130 245/60R16 A12
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 215/70R16 A13 A16 A21 A57
XA3(a) 100-130 225/65R16 A13 KMV S01
e6*2001/116* 100-130 225/70R16 A12
0105*00-08 100-130 235/60R16 A33
- mit Radhaus- 100-130 235/65R16 A12
Verbreiterungen 100-130 245/60R16 A12
- incl. Facelift 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Verso 82-108 205/60R16 A91 T92 A16 A21 Ver
AR2, /-N, /-MS1 82-108 215/55R16 A12 S01
e11*2001/116*0350*..; 82-108 215/60R16 A12
e11*2007/46*0117*..; 82-108 225/55R16 A12
e11*2007/46*0234*.. 82-108 235/50R16 A12
- incl. Modell 2013
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
§ 22 48860, Erweiterung 10
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH

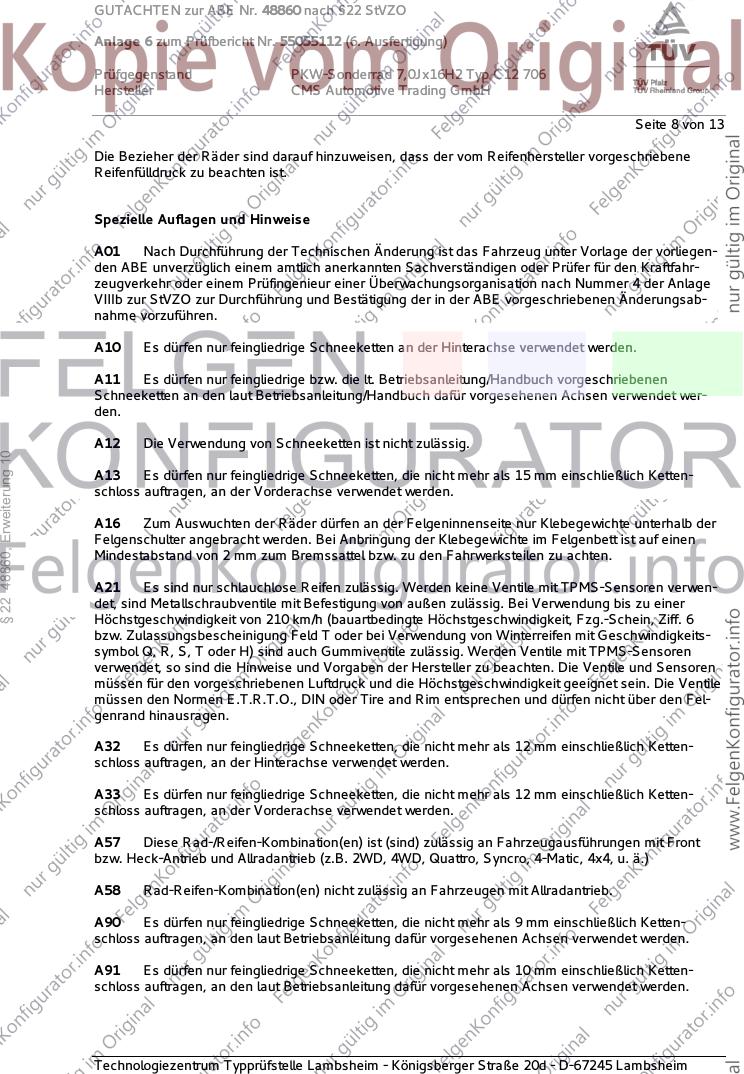

Seite 8 von 13
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§ 22 48860, Erweiterung 10
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH

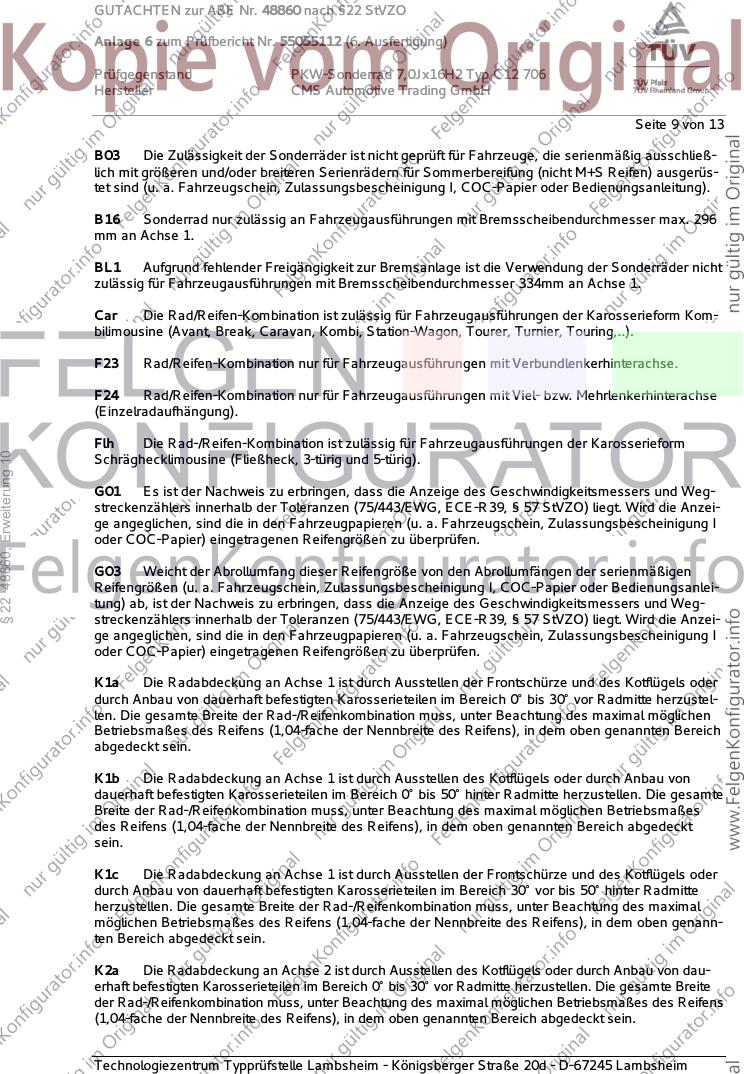

Seite 9 von 13
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B16 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 296
mm an Achse 1.
BL1 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 334mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§ 22 48860, Erweiterung 10
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dau-
erhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite
der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 10 von 13
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
§ 22 48860, Erweiterung 10
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH

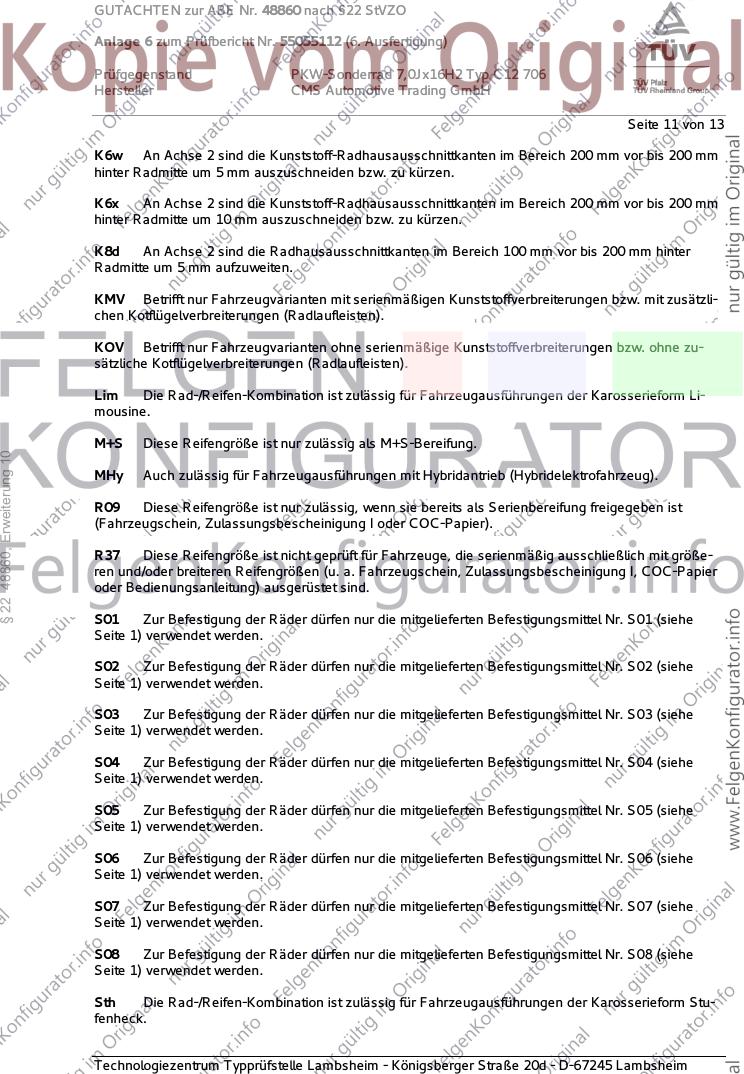

Seite 11 von 13
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
§ 22 48860, Erweiterung 10
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 12 von 13
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
§ 22 48860, Erweiterung 10
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Mini-
van (z.B. Verso, Gran, ...)
Y61 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 13 von 13
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. Juni 2020 in Lambsheim statt.
§ 22 48860, Erweiterung 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Juni 2020
Bohlander 00345142.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
