Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 51733*03
special wheels for passenger cars 8,5 J x 19 H2
Genehmigungsnummer: 51733*03
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
Superior Industries Leichtmetallräder Germany GmbH
DE-67098 Bad Dürkheim
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
ATSD 859
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51733*03
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 51733*03
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
26.04.2021
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55074717 (3. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51733*03
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
14 1. Ausfertigung
1 - 13 3. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 51733*03
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51733*03
Approval number:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 04.05.2021
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 51733*03
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 17
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell Competition
Typ ATSD 859
Radgröße 8,5Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 ATSD 859 B8 / Z13 Ø70,0-60,1 5/114,3/60,1 38 805 2200
Kennzeichnungen
KBA-Nummer 51733
Herstellerzeichen ATS
Radtyp und Ausführung ATSD 859 (s.o.)
Radgröße 8,5Jx19 H2
§22 51733*03
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - Multipack: 33
S02 Schraube M12x1,5 Kegel 60° 100 30,5 Multipack: 35B
S03 Mutter M12x1,25 Kegel 60° 90 - Multipack: 35A
S04 Schraube M12x1,5 Kegel 60° 90 30,5 Multipack: 35B
S05 Mutter M12x1,25 Kegel 60° 100 - Multipack: 35A
S06 Mutter M12x1,25 Kegel 60° 140 - Multipack: 35A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%

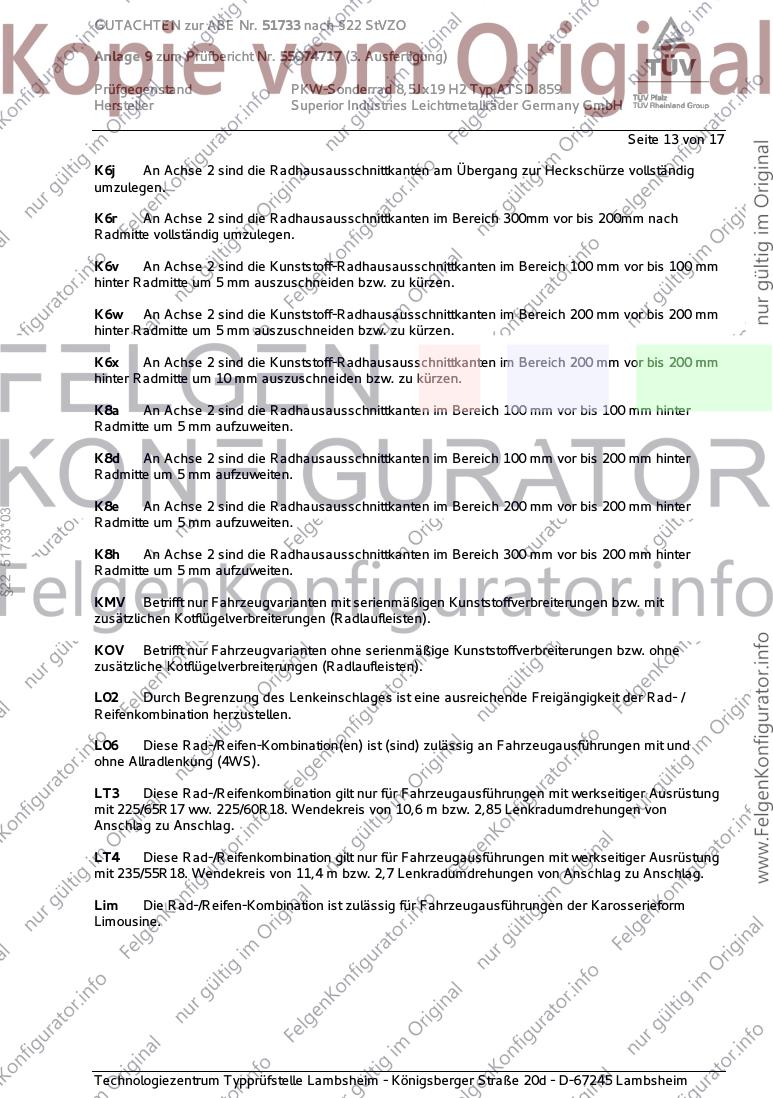

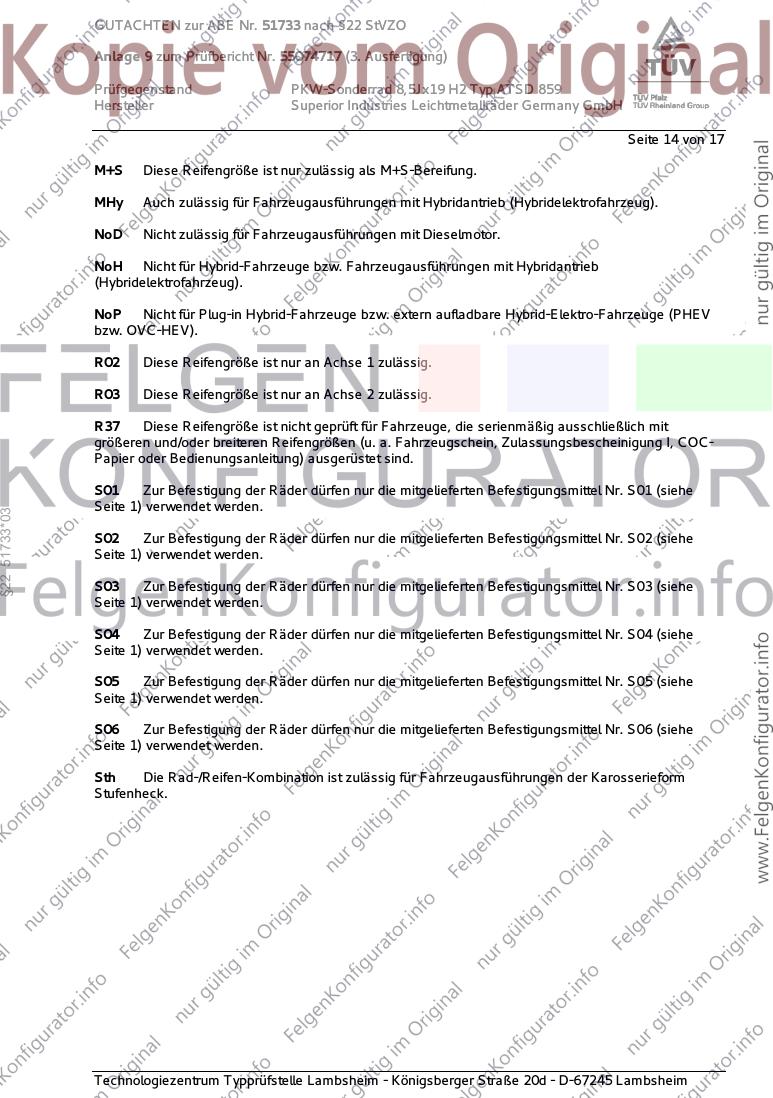

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 17

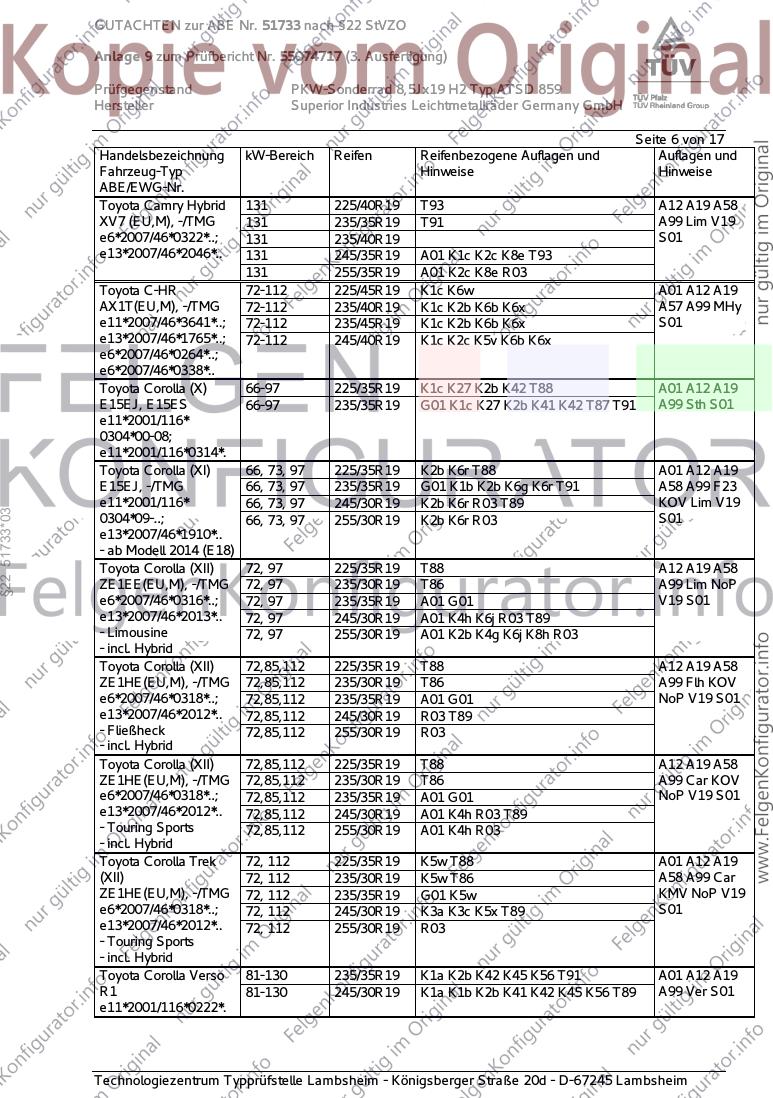

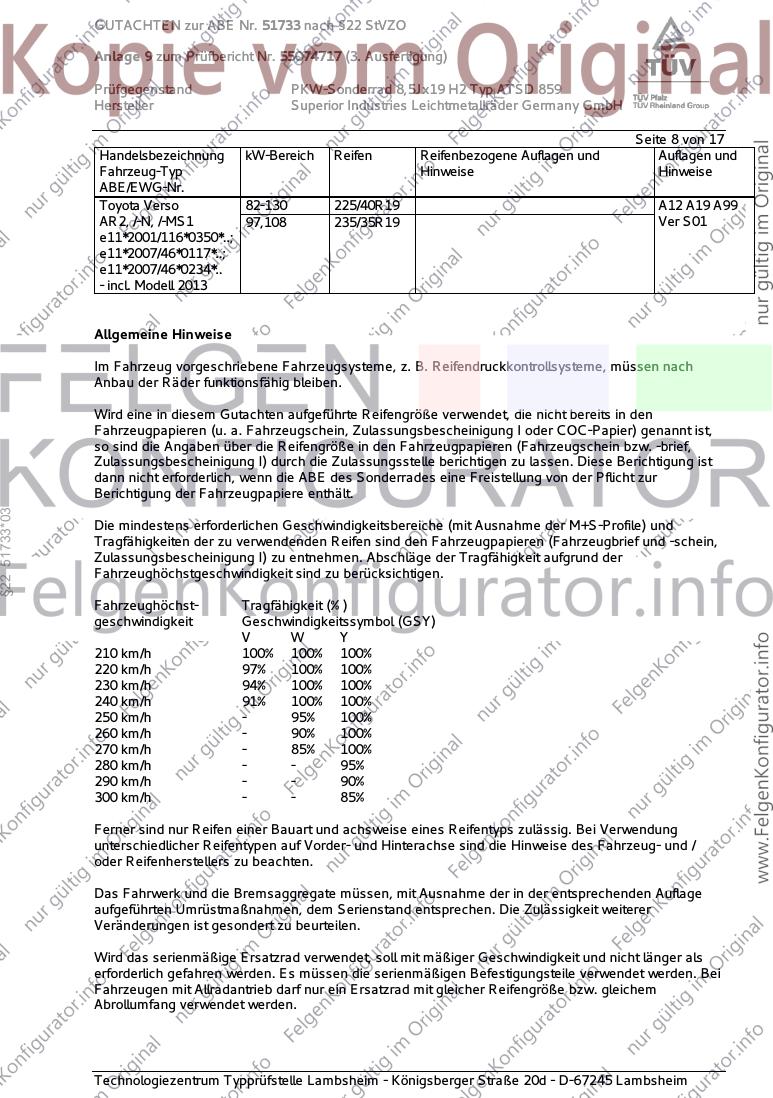

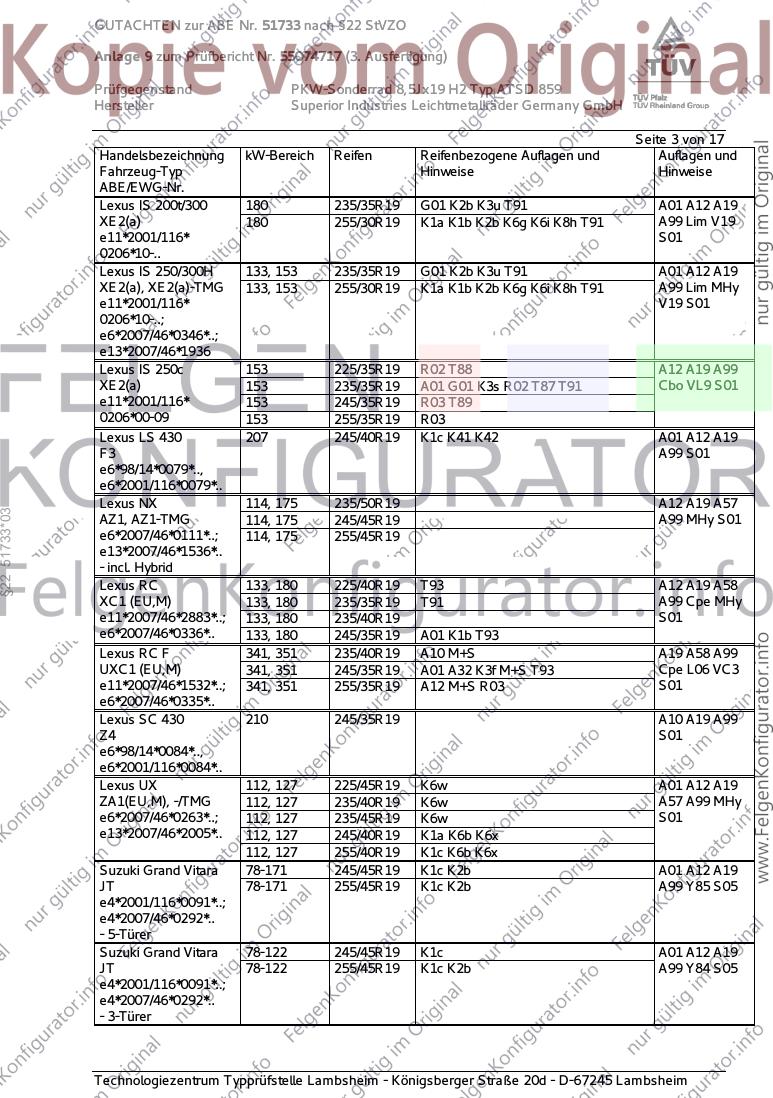

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 225/35R19 A12 A19 A57
FY 79-99,2 235/35R19 A01 K1a K1b K2b A99 Flh KMV
e4*2001/116*0106*.. 79-99,2 245/30R19 A01 K1c K2b S02
79-99,2 245/35R19 A01 K1c K2b K42
Lexus ES 300h 131 225/40R19 T93 A12 A19 A58
XZ1L(EU,M), -/TMG 131 235/40R19 A99 Lim V19
e6*2007/46*0250*..; 131 245/35R19 T93 S01
e13*2007/46*1962*.. 131 255/35R19 A01 K1a K1b K2b K3a K3b K3h K3i
K4i
Lexus GS 183,208 235/35R19 R37 T91 A12 A19 A99
S19(a) 183-255 245/35R19 T93 Lim V19 S01
e6*2001/116* 183-255 255/30R19 A01 K1a K2b K42 K56 T91 Z49
0103*00-05 183-255 255/35R19 A01 K1a K2b K42 K56 Z49
Lexus GS 154, 180 225/40R19 T93 A12 A19 A58
250/200t/300 154, 180 235/35R19 T91 A99 Lim NoH
S19(a) 154, 180 235/40R19 A01 K3h K3s K3v T92 T96 S01
e6*2001/116* 154, 180 245/35R19 T93
0103*06-..
ab Modell 2013
§22 51733*03
Lexus GS 300/430 161-208 235/35R19 K1a T91 A01 A12 A19
S16 161-208 245/35R19 K1c T89 T93 A99 S01
e11*96/79, 98/14,
2001/116*0078*..
Lexus GS 300H/450H 133, 215 225/40R19 T93 A12 A19 A58
HS19(a) 133, 215 235/40R19 A01 K3h K3s K3v T96 A99 L06 Lim
e6*2001/116* 133, 215 245/35R19 T93 S01
0106*08-..
- Hybrid
ab Modell 2013
Lexus GS 450h 218 245/35R19 T93 A12 A19 A99
HS19(a) 218 255/35R19 A01 K1a K2b K42 K56 T96 Z49 Lim S01
e6*2001/116*
0106*00-07
Lexus GS F 351 235/40R19 A10 M+S A19 A58 A99
UL10 (EU,M) 351 245/35R19 A01 A32 K3f M+S T93 L06 Lim VC3
e6*2007/46*0164*.. 351 255/35R19 A12 M+S R03 S01
Lexus IS 110-153 225/35R19 R02 T88 A12 A19 A99
XE2(a) 110-153 235/35R19 A01 G01 K30 T87 T91 Lim V19 VL9
e11*2001/116* 110-153 245/30R19 A01 K1a T89 S01
0206*00-09 110-153 245/35R19 R03 T89
110-153 255/30R19 R03 T91
110-153 255/35R19 R03
Lexus IS 200/300 114-157 225/35R19 G01 K1c K2c K41 K42 K45 K56 T84 A01 A12 A19
XE1 T88 A99 Car Lim
e11*98/14*0110*.., S01
e11*2001/116*0110*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lexus IS 200t/300 180 235/35R19 G01 K2b K3u T91 A01 A12 A19
XE2(a) 180 255/30R19 K1a K1b K2b K6g K6i K8h T91 A99 Lim V19
e11*2001/116* S01
0206*10-..
Lexus IS 250/300H 133, 153 235/35R19 G01 K2b K3u T91 A01 A12 A19
XE2(a), XE2(a)-TMG 133, 153 255/30R19 K1a K1b K2b K6g K6i K8h T91 A99 Lim MHy
e11*2001/116* V19 S01
0206*10-..;
e6*2007/46*0346*..;
e13*2007/46*1936
Lexus IS 250c 153 225/35R19 R02 T88 A12 A19 A99
XE2(a) 153 235/35R19 A01 G01 K3s R02 T87 T91 Cbo VL9 S01
e11*2001/116* 153 245/35R19 R03 T89
0206*00-09 153 255/35R19 R03
Lexus LS 430 207 245/40R19 K1c K41 K42 A01 A12 A19
F3 A99 S01
e6*98/14*0079*..,
e6*2001/116*0079*..
Lexus NX 114, 175 235/50R19 A12 A19 A57
§22 51733*03
AZ1, AZ1-TMG 114, 175 245/45R19 A99 MHy S01
e6*2007/46*0111*..; 114, 175 255/45R19
e13*2007/46*1536*..
- incl. Hybrid
Lexus RC 133, 180 225/40R19 T93 A12 A19 A58
XC1 (EU,M) 133, 180 235/35R19 T91 A99 Cpe MHy
e11*2007/46*2883*..; 133, 180 235/40R19 S01
e6*2007/46*0336*.. 133, 180 245/35R19 A01 K1b T93
Lexus RC F 341, 351 235/40R19 A10 M+S A19 A58 A99
UXC1 (EU,M) 341, 351 245/35R19 A01 A32 K3f M+S T93 Cpe L06 VC3
e11*2007/46*1532*..; 341, 351 255/35R19 A12 M+S R03 S01
e6*2007/46*0335*..
Lexus SC 430 210 245/35R19 A10 A19 A99
Z4 S01
e6*98/14*0084*..,
e6*2001/116*0084*..
Lexus UX 112, 127 225/45R19 K6w A01 A12 A19
ZA1(EU,M), -/TMG 112, 127 235/40R19 K6w A57 A99 MHy
e6*2007/46*0263*..; 112, 127 235/45R19 K6w S01
e13*2007/46*2005*.. 112, 127 245/40R19 K1a K6b K6x
112, 127 255/40R19 K1c K6b K6x
Suzuki Grand Vitara 78-171 245/45R19 K1c K2b A01 A12 A19
JT 78-171 255/45R19 K1c K2b A99 Y85 S05
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 5-Türer
Suzuki Grand Vitara 78-122 245/45R19 K1c A01 A12 A19
JT 78-122 255/45R19 K1c K2b A99 Y84 S05
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 3-Türer
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Kizashi 131 225/40R19 K1a K2b T93 A01 A12 A19
FR 131 235/35R19 K1a K2b T91 A57 A99 Lim
e4*2007/46*0142*.. 131 235/40R19 K1a K2b S06
131 245/35R19 K1c K2b K6d T93
131 255/35R19 K1c K2b K3i K5d K6d
Suzuki Swace 72 225/35R19 G01 T88 A01 A12 A19
ZE1HE(S)(EU,M) 72 235/30R19 T86 A58 A99 Car
e6*2007/46*0485*.. 72 245/30R19 K4h R03 T89 KOV NoP V19
72 255/30R19 K4h R03 S01
Suzuki SX4 66-99,2 225/35R19 K1c K2b A01 A12 A19
EY 66-99,2 235/35R19 K1c K2a K2b A58 A99 Flh
e4*2001/116*0105*..; 66-99,2 245/30R19 K1c K2c KOV S02
e4*2007/46*0284*.. 66-99,2 245/35R19 K1c K2c K42
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 225/35R19 A12 A19 A57
EY 66-99,2 235/35R19 A01 K1a K1b K2b A99 Flh KMV
e4*2001/116*0105*..; 66-99,2 245/30R19 A01 K1c K2b S02
e4*2007/46*0284*.. 66-99,2 245/35R19 A01 K1c K2b K42
§22 51733*03
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 A12 A19 A57
GY 79,82,88 235/35R19 A01 K1a K1b K2b A99 Flh KMV
e4*2001/116*0124*..; 79,82,88 245/30R19 A01 K1c K2b S03
e4*2007/46*0291*.. 79,82,88 245/35R19 A01 K1c K2b K42
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 K1c K2b A01 A12 A19
GY 79,82,88 235/35R19 K1c K2a K2b A58 A99 Flh
e4*2001/116*0124*..; 79,82,88 245/30R19 K1c K2c KOV S03
e4*2007/46*0291*.. 79,82,88 245/35R19 K1c K2c K42
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 S-Cross 82-103 225/40R19 K1a K1b K2b K6x A01 A12 A19
JY 82-103 235/35R19 K1c K2b K6x K8d A57 A99 S02
e4*2007/46*
0779*04-..
ab Modelljahr 2017
Suzuki Vitara 82-103 225/40R19 K1c K2b A01 A12 A19
LY 82-103 235/35R19 K1c K2b K6v A57 A99 S04
e4*2007/46*0928*.. 82-103 235/40R19 K1c K2b K6v
82-103 245/35R19 K1c K2c K6v
82-103 255/35R19 K1c K2c K4i K6x K8a
Toyota Auris (I) 66-108 225/35R19 K1c K27 K2b K42 T88 A01 A12 A19
E15J, E15UT.. 66-108 235/35R19 G01 K1c K27 K2b K41 K42 T87 T91 A99 Flh S01
e11*2001/116*0299*..;
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris (I) 2,2D 130 225/35R19 K1c K27 K2b T88 A01 A12 A19
E15UT 130 235/35R19 G01 K1c K27 K2b K41 T91 A99 Flh S01
e11*2001/116*
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 66, 73, 85 225/35R19 K1b K2b K6r T88 A01 A12 A19
E15UT(a), 66, 73, 85 235/30R19 K1c K2b K6g K6i K6r T86 A58 A99 Car
E15UTN(a), -/TMG 66, 73, 85 235/35R19 G01 K1c K2b K6g K6i K6r F23 Flh KOV
e11*2001/116* 66, 73, 85 245/30R19 K2b K6g K6i K6r R03 T89 V19 S01
0305*14-..; 66, 73, 85 255/30R19 K2c K6h K6i K6r K8h R03
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 82 - 97 225/35R19 K1b T88 A01 A12 A19
E15UT(a), 82 - 97 235/35R19 G01 K1c K2b A58 A99 Car
E15UTN(a), -/TMG 82 - 97 245/30R19 K2b R03 T89 F24 Flh KOV
e11*2001/116* 82 - 97 255/30R19 K2c K6i K6r R03 V19 S01
§22 51733*03
0305*14-..; 85, 97 235/30R19 K1c K2b NoD T86
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid(II) 73 225/35R19 K1b T88 A01 A12 A19
HE15U(a), -/TMG 73 235/30R19 K1c K2b T86 A58 A99 Car
e11*2007/46* F24 Flh KOV
0018*05-..; S01
e13*2007/46*1549*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 225/35R19 K14 K1c K42 K46 K56 T88 A01 A12 A19
T25 110,130 235/35R19 G79 K14 K1c K27 K2b K42 K45 K46 A99 Car Flh
e11*2001/116*0196*. K56 T87 Sth V19 S01
110,130 245/30R19 K14 K1c K2c K41 K42 K45 K46
110,130 255/30R19 K2c K42 K46 K56 R03
Toyota Avensis 82-130 225/40R19 T93 A12 A19 A99
T27, /-MS1 82-130 235/35R19 T91 Car Lim V19
e11*2001/116*0331*.; 82-130 235/40R19 S01
e11*2007/46*0236*.. 82-130 245/35R19 A01 K1a K2b K4h K6e T93
- incl. Facelift 82-130 255/35R19 A01 K1c K2b K4h K6e
2012+2015
Toyota Avensis Verso 85,110 235/35R19 K1c K2b K42 K45 K56 T91 A01 A12 A19
M2 85,110 245/35R19 K1c K2b K42 K45 K56 L02 T93 A99 S01
e6*98/14*0083*..,
e6*2001/116*0083*..
Toyota Camry 112,137 235/35R19 K1c K2b K42 K56 T91 A01 A12 A19
V3 A99 S01
e6*98/14*0085*..,
e6*2001/116*0085*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Camry Hybrid 131 225/40R19 T93 A12 A19 A58
XV7 (EU,M), -/TMG 131 235/35R19 T91 A99 Lim V19
e6*2007/46*0322*..; 131 235/40R19 S01
e13*2007/46*2046*.. 131 245/35R19 A01 K1c K2c K8e T93
131 255/35R19 A01 K2c K8e R03
Toyota C-HR 72-112 225/45R19 K1c K6w A01 A12 A19
AX1T(EU,M), -/TMG 72-112 235/40R19 K1c K2b K6b K6x A57 A99 MHy
e11*2007/46*3641*..; 72-112 235/45R19 K1c K2b K6b K6x S01
e13*2007/46*1765*..; 72-112 245/40R19 K1c K2c K5v K6b K6x
e6*2007/46*0264*..;
e6*2007/46*0338*..
Toyota Corolla (X) 66-97 225/35R19 K1c K27 K2b K42 T88 A01 A12 A19
E15EJ, E15ES 66-97 235/35R19 G01 K1c K27 K2b K41 K42 T87 T91 A99 Sth S01
e11*2001/116*
0304*00-08;
e11*2001/116*0314*.
Toyota Corolla (XI) 66, 73, 97 225/35R19 K2b K6r T88 A01 A12 A19
E15EJ, -/TMG 66, 73, 97 235/35R19 G01 K1b K2b K6g K6r T91 A58 A99 F23
e11*2001/116* 66, 73, 97 245/30R19 K2b K6r R03 T89 KOV Lim V19
§22 51733*03
0304*09-..; 66, 73, 97 255/30R19 K2b K6r R03 S01
e13*2007/46*1910*..
- ab Modell 2014 (E18)
Toyota Corolla (XII) 72, 97 225/35R19 T88 A12 A19 A58
ZE1EE(EU,M), -/TMG 72, 97 235/30R19 T86 A99 Lim NoP
e6*2007/46*0316*..; 72, 97 235/35R19 A01 G01 V19 S01
e13*2007/46*2013*.. 72, 97 245/30R19 A01 K4h K6j R03 T89
- Limousine 72, 97 255/30R19 A01 K2b K4g K6j K8h R03
- incl. Hybrid
Toyota Corolla (XII) 72,85,112 225/35R19 T88 A12 A19 A58
ZE1HE(EU,M), -/TMG 72,85,112 235/30R19 T86 A99 Flh KOV
e6*2007/46*0318*..; 72,85,112 235/35R19 A01 G01 NoP V19 S01
e13*2007/46*2012*.. 72,85,112 245/30R19 R03 T89
- Fließheck 72,85,112 255/30R19 R03
- incl. Hybrid
Toyota Corolla (XII) 72,85,112 225/35R19 T88 A12 A19 A58
ZE1HE(EU,M), -/TMG 72,85,112 235/30R19 T86 A99 Car KOV
e6*2007/46*0318*..; 72,85,112 235/35R19 A01 G01 NoP V19 S01
e13*2007/46*2012*.. 72,85,112 245/30R19 A01 K4h R03 T89
- Touring Sports 72,85,112 255/30R19 A01 K4h R03
- incl. Hybrid
Toyota Corolla Trek 72, 112 225/35R19 K5w T88 A01 A12 A19
(XII) 72, 112 235/30R19 K5w T86 A58 A99 Car
ZE1HE(EU,M), -/TMG 72, 112 235/35R19 G01 K5w KMV NoP V19
e6*2007/46*0318*..; 72, 112 245/30R19 K3a K3c K5x T89 S01
e13*2007/46*2012*.. 72, 112 255/30R19 R03
- Touring Sports
- incl. Hybrid
Toyota Corolla Verso 81-130 235/35R19 K1a K2b K42 K45 K56 T91 A01 A12 A19
R1 81-130 245/30R19 K1a K1b K2b K41 K42 K45 K56 T89 A99 Ver S01
e11*2001/116*0222*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota GR Yaris (IV) 192 225/35R19 A12 A19 A56
XPA1G (EU,M) 192 235/30R19 T86 A99 Y84 S01
e6*2007/46*0454*.. 192 245/30R19 A01 K2b
192 255/30R19 A01 K2b K3a K5a
Toyota RAV4 (III) 100-130 235/45R19 A12 A19 A57
XA3(a) 100-130 245/45R19 A99 KMV S01
e6*2001/116* 100-130 255/40R19
0105*00-08 100-130 255/45R19
- mit Radhaus- 100-130 275/45R19 A01 K42
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 235/45R19 A12 A19 A57
XA3(a) 100-130 245/45R19 A01 K1a K1b K2b A99 KOV S01
e6*2001/116* 100-130 255/40R19 A01 K1c K2b
0105*00-08 100-130 255/45R19 A01 K1c K2b
- ohne Radhaus- 100-130 275/45R19 A01 K1c K2c K42
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 235/50R19 A12 A19 A57
§22 51733*03
XA3(a) 91-112 245/45R19 A99 LT4 S01
e6*2001/116* 91-112 245/50R19 A01 K1c K2b
0105*09-13 91-112 255/45R19
- ab Modell 2013
Toyota RAV4 (IV) 91-112 235/50R19 A12 A19 A57
XA3(a) 91-112 245/45R19 A99 LT3 S01
e6*2001/116* 91-112 255/45R19
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 235/50R19 A12 A19 A57
XA3(a), -/TMG 105, 112 245/45R19 A99 LT3 S01
e6*2001/116* 105, 112 255/45R19
0105*14-..;
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 235/50R19 A12 A19 A57
XA3(a), -/TMG 105, 112 245/45R19 A99 LT4 S01
e6*2001/116* 105, 112 245/50R19 A01 K1a K1b K2b
0105*14-..; 105, 112 255/45R19
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) 114 235/50R19 A12 A19 A57
Hybrid 114 245/45R19 A99 LT3 S01
XA4(EU,M), -/TMG 114 255/45R19
e6*2007/46*0166*..;
e13*2007/46*1658*..
Toyota RAV4 (IV) 114 235/50R19 A12 A19 A57
Hybrid 114 245/45R19 A99 LT4 S01
XA4(EU,M), -/TMG 114 245/50R19 A01 K1a K1b K2b
e6*2007/46*0166*..; 114 255/45R19
e13*2007/46*1658*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Verso 82-130 225/40R19 A12 A19 A99
AR2, /-N, /-MS1 97,108 235/35R19 Ver S01
e11*2001/116*0350*..;
e11*2007/46*0117*..;
e11*2007/46*0234*..
- incl. Modell 2013
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
§22 51733*03
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 17
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
§22 51733*03
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 17
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
§22 51733*03
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 11 von 17
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
§22 51733*03
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 12 von 17
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
§22 51733*03
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 13 von 17
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§22 51733*03
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von
Anschlag zu Anschlag.
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 14 von 17
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
§22 51733*03
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 15 von 17
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 51733*03
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 16 von 17
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VC3 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
§22 51733*03
Vorderachse Hinterachse
Nr. 1 245/35R19 245/35R19, 255/35R19, 265/35R19, 285/30R19, 295/30R19
Nr. 2 255/30R19 275/30R19
Nr. 3 255/35R19 255/35R19, 275/35R19, 295/30R19
Nr. 4 265/30R19 285/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VL9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/35R19, 255/35R19, 275/30R19, 285/30R19
Nr. 2 235/35R19 245/35R19, 255/35R19, 285/30R19
Nr. 3 255/30R19 255/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Prüfbericht Nr. 55074717 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 17 von 17
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. April 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
§22 51733*03
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. April 2021
Blauth 00366047.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Bad Dürkheim, 13.05.2019
PFLEGEHINWEISE
Damit Sie lange Freude an Ihren ATS Leichtmetallrädern haben, beachten Sie bitte die folgenden Pflegehinweise.
Einflüsse wie Bremsstaub, Schmutz, Feuchtigkeit, Salz und Steine lassen sich nicht vermeiden, aber ihre Auswir-
kung auf die Felgen lässt sich durch sorgfältige Pflege beseitigen oder minimieren.
REINIGUNGSINTERVALLE
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen. Deshalb
empfehlen wir Reinigungsintervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und innen gründ-
lich von allen Verschmutzungen befreit werden. In der Winterzeit sollten die Felgen einmal pro Woche gereinigt
werden. Kleine Lackschäden sind unbedingt sofort mit Klarlack auszubessern, um eine unterwandernde Korrosion
zu vermeiden.
REINIGUNGSMITTEL
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für Felgenreiniger
entscheiden, beachten Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit. Verzichten Sie auf
säure-, laugen- oder alkoholhaltige Reinigungsmittel, da diese den Lack und eventuell auch das Bremssystem in
Mitleidenschaft ziehen können.
REINIGUNGSTIPPS
Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer Reinigung
von Leichtmetallfelgen fehl am Platz
Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen
maximale Einwirkzeit
Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch hier sind
unbedingt die Herstellerangaben zu beachten
Autowaschanlagen mit härteren Bürsten sollten Sie meiden
Die Nichtbeachtung dieser Pflegehinweise führt nicht zum generellen Verlust der Garantieansprüche, kann
aber zu Beschädigungen der Leichtmetallfelgen führen, die nach den vorstehenden Garantiebedingungen
nicht unter die Garantie fallen.
GARANTIEAUSFALL BEI DER SO GENANNTEN „OPTISCHEN RADAUFBEREITUNG“!
Einige Werkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen damit Schäden am Rad
zu reparieren. Dieser Vorgang ist ein schwerer Eingriff in die Beschaffenheit und Festigkeit einer Felge, z. B. durch
spanende Verfahren oder starke Erhitzung, und führt deshalb zum Erlöschen der Garantie! Aus Sicherheitsgründen
raten wir dringend von der optischen Radaufbereitung ab.
Hersteller:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
Fax: +49 6322 9899 - 6001
E-Mail: kundenservice@supind.com www.ATSwheels.com
Bad Dürkheim, Germany, May 13, 2019
CAREINSTRUCTIONS
To ensure your ATS alloy wheels bring you lasting enjoyment, please observe the following instructions.
While brake dust, dirt, moisture, salt, stones and other hazards are unavoidable, it is possible to prevent or
at least minimize any damage through appropriate wheel care.
REGULAR CLEANING
If dirt remains on the wheel for an extended period, this can lead to permanent damage. For this reason, we
recommend regular cleaning, at intervals of no more than two weeks. Thoroughly clean both the outside and
the inside of the wheel to remove all dirt. In winter, the wheels should be cleaned once a week. Minor damage
(chipping) to the paint finish should be repaired using clear coat (varnish) to prevent corrosion of the underlying,
surrounding material (filiform corrosion).
CLEANING AGENTS
We recommend warm water with detergent (dish soap) or car shampoo. If you decide to use specialist wheel
cleaner, please strictly observe the manufacturer’s instructions, especially regarding application time. Do not use
cleaners that contain acids, alkalis or alcohols, as these can negatively impact the paint finish and possibly even
the car’s braking system.
ADVICE ON CLEANING
When being cleaned, the wheels should be cold to prevent the cleaner from drying out
Use clean and soft sponges and brushes only
Do not use aggressive cleaning agents or materials, such as steel wool or scouring sand
If you decide to use a specialist wheel cleaner, do not under any circumstances exceed the maximum
recommended exposure/application time
Once cleaning is complete, rinse off the cleaner thoroughly
Thorough cleaning should always include the inner-facing surfaces of the wheel
Repair damage to the paint finish immediately to prevent oxidation
Standard wheel sealant can be employed for added protection, but again be sure to comply with the
manufacturer’s instructions
Please avoid using car washes that feature rigid or hard brushes
Failure to follow these instructions does not generally nullify the product warranty in its entirety, but can
lead to damage to the alloy wheels that, in accordance with the applicable terms and conditions, are not
covered by the warranty.
INVALIDATION OF WARRANTY IN THE EVENT OF REFURBISHMENT
Some repair shops offer alloy wheel refurbishment, restoration or similar services, and promise to repair damage
to the wheel. These services have a serious impact on the wheel’s attributes and strength, for example entailing
machining or heat treatment. As a result, the use of these or similar services invalidates the product warranty.
For safety reasons, we strongly advise against the use of such services.
Manufacturer:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
Fax: +49 6322 9899 - 6001
E-Mail: customerservice@supind.com www.ATSwheels.com
