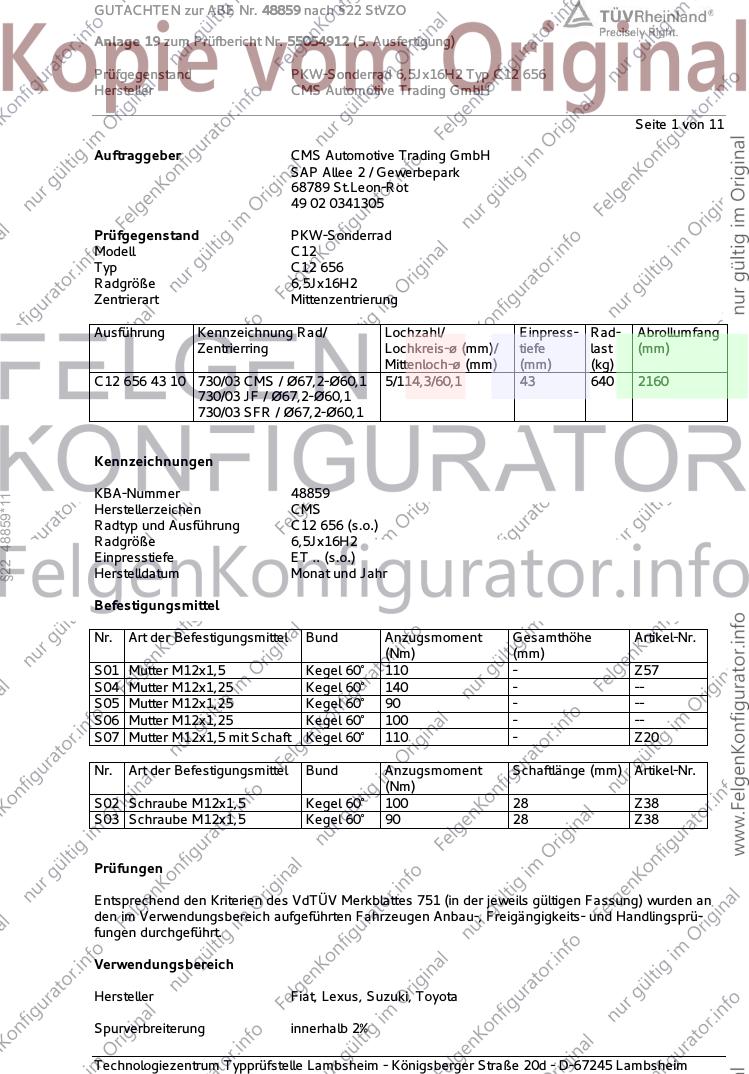

GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55054912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 1 von 11
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 656
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C12 656 43 10 730/03 CMS / Ø67,2-Ø60,1 5/114,3/60,1 43 640 2160
730/03 JF / Ø67,2-Ø60,1
730/03 SFR / Ø67,2-Ø60,1
Kennzeichnungen
KBA-Nummer 48859
§22 48859*11
Herstellerzeichen CMS
Radtyp und Ausführung C12 656 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Gesamthöhe Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 110 - Z57
S04 Mutter M12x1,25 Kegel 60° 140 - --
S05 Mutter M12x1,25 Kegel 60° 90 - --
S06 Mutter M12x1,25 Kegel 60° 100 - --
S07 Mutter M12x1,5 mit Schaft Kegel 60° 110 - Z20
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm) Artikel-Nr.
(Nm)
S02 Schraube M12x1,5 Kegel 60° 100 28 Z38
S03 Schraube M12x1,5 Kegel 60° 90 28 Z38
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat, Lexus, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55054912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH

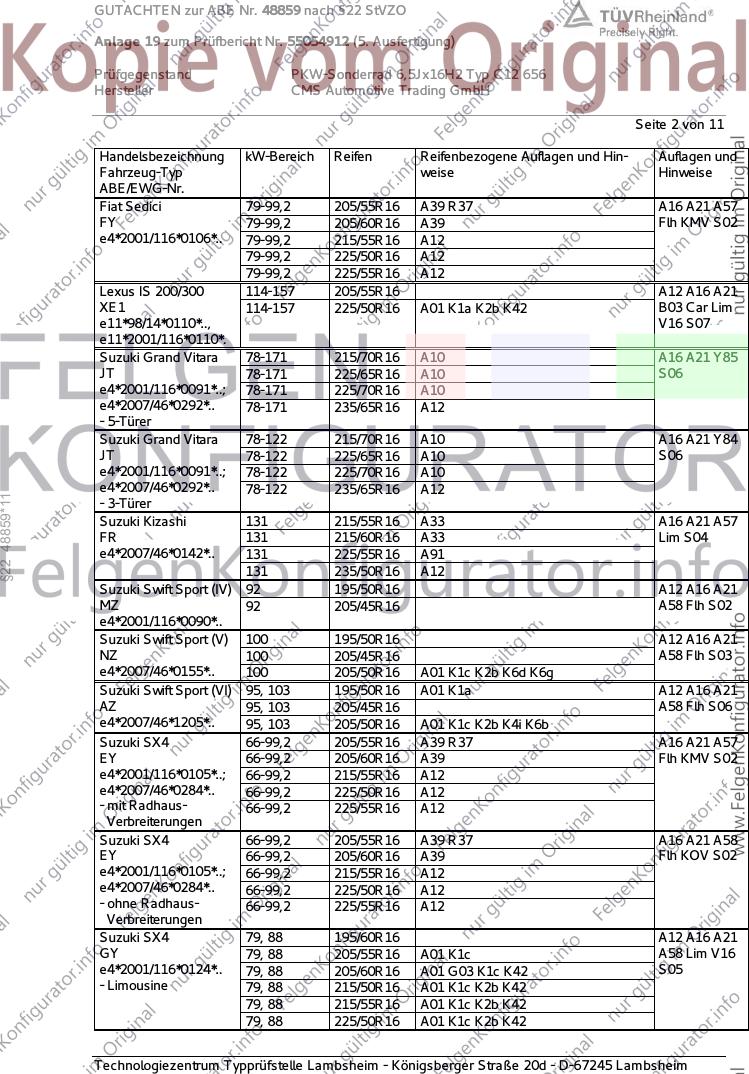

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/55R16 A39 R37 A16 A21 A57
FY 79-99,2 205/60R16 A39 Flh KMV S02
e4*2001/116*0106*.. 79-99,2 215/55R16 A12
79-99,2 225/50R16 A12
79-99,2 225/55R16 A12
Lexus IS 200/300 114-157 205/55R16 A12 A16 A21
XE1 114-157 225/50R16 A01 K1a K2b K42 B03 Car Lim
e11*98/14*0110*.., V16 S07
e11*2001/116*0110*.
Suzuki Grand Vitara 78-171 215/70R16 A10 A16 A21 Y85
JT 78-171 225/65R16 A10 S06
e4*2001/116*0091*..; 78-171 225/70R16 A10
e4*2007/46*0292*.. 78-171 235/65R16 A12
- 5-Türer
Suzuki Grand Vitara 78-122 215/70R16 A10 A16 A21 Y84
JT 78-122 225/65R16 A10 S06
e4*2001/116*0091*..; 78-122 225/70R16 A10
e4*2007/46*0292*.. 78-122 235/65R16 A12
§22 48859*11
- 3-Türer
Suzuki Kizashi 131 215/55R16 A33 A16 A21 A57
FR 131 215/60R16 A33 Lim S04
e4*2007/46*0142*.. 131 225/55R16 A91
131 235/50R16 A12
Suzuki Swift Sport (IV) 92 195/50R16 A12 A16 A21
MZ 92 205/45R16 A58 Flh S02
e4*2001/116*0090*..
Suzuki Swift Sport (V) 100 195/50R16 A12 A16 A21
NZ 100 205/45R16 A58 Flh S03
e4*2007/46*0155*.. 100 205/50R16 A01 K1c K2b K6d K6g
Suzuki Swift Sport (VI) 95, 103 195/50R16 A01 K1a A12 A16 A21
AZ 95, 103 205/45R16 A58 Flh S06
e4*2007/46*1205*.. 95, 103 205/50R16 A01 K1c K2b K4i K6b
Suzuki SX4 66-99,2 205/55R16 A39 R37 A16 A21 A57
EY 66-99,2 205/60R16 A39 Flh KMV S02
e4*2001/116*0105*..; 66-99,2 215/55R16 A12
e4*2007/46*0284*.. 66-99,2 225/50R16 A12
- mit Radhaus- 66-99,2 225/55R16 A12
Verbreiterungen
Suzuki SX4 66-99,2 205/55R16 A39 R37 A16 A21 A58
EY 66-99,2 205/60R16 A39 Flh KOV S02
e4*2001/116*0105*..; 66-99,2 215/55R16 A12
e4*2007/46*0284*.. 66-99,2 225/50R16 A12
- ohne Radhaus- 66-99,2 225/55R16 A12
Verbreiterungen
Suzuki SX4 79, 88 195/60R16 A12 A16 A21
GY 79, 88 205/55R16 A01 K1c A58 Lim V16
e4*2001/116*0124*.. 79, 88 205/60R16 A01 G03 K1c K42 S05
- Limousine 79, 88 215/50R16 A01 K1c K2b K42
79, 88 215/55R16 A01 K1c K2b K42
79, 88 225/50R16 A01 K1c K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55054912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79,82,88 205/60R16 A39 A16 A21 A57
GY 79,82,88 215/55R16 A12 Flh KMV S05
e4*2001/116*0124*..; 79,82,88 225/50R16 A12
e4*2007/46*0291*.. 79,82,88 225/55R16 A12
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A39 A16 A21 A58
GY 79,82,88 215/55R16 A12 Flh KOV S05
e4*2001/116*0124*..; 79,82,88 225/50R16 A12
e4*2007/46*0291*.. 79,82,88 225/55R16 A12
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 S-Cross 88 205/60R16 A90 A16 A21 A57
JY 88 215/55R16 A12 S03
e4*2007/46* 88 225/55R16 A01 A12 K1b
0779*00-03 88 235/50R16 A01 A12 K1c K2b
Suzuki SX4 S-Cross 82-103 215/60R16 A91 A16 A21 A57
JY 82-103 225/55R16 A12 S02
e4*2007/46* 82-103 235/50R16 A01 A12 K1b K2b K6w
§22 48859*11
0779*04-..
ab Modelljahr 2017
Suzuki Vitara 82-103 215/60R16 A91 A16 A21 A57
LY 82-103 225/55R16 A12 S03
e4*2007/46*0928*.. 82-103 225/60R16 A01 A12 G01
Toyota Auris (I) 66-108 205/55R16 A63 A16 A21 Flh
E15J, E15UT.. 66-108 225/50R16 A12 V16 S01
e11*2001/116*0299*..; 66-97 195/55R16 A91 R37 T87
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/55R16 A63 A16 A21 Flh
E15UT 130 225/50R16 A12 V16 S01
e11*2001/116*
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 66, 73, 85 195/55R16 A33 R37 A16 A21 A58
E15UT(a), 66, 73, 85 195/60R16 A33 R37 Car F23 Flh
E15UTN(a), -/TMG 66, 73, 85 205/55R16 A91 KOV V16 S01
e11*2001/116* 66, 73, 85 225/50R16 A12
0305*14-..;
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55054912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH

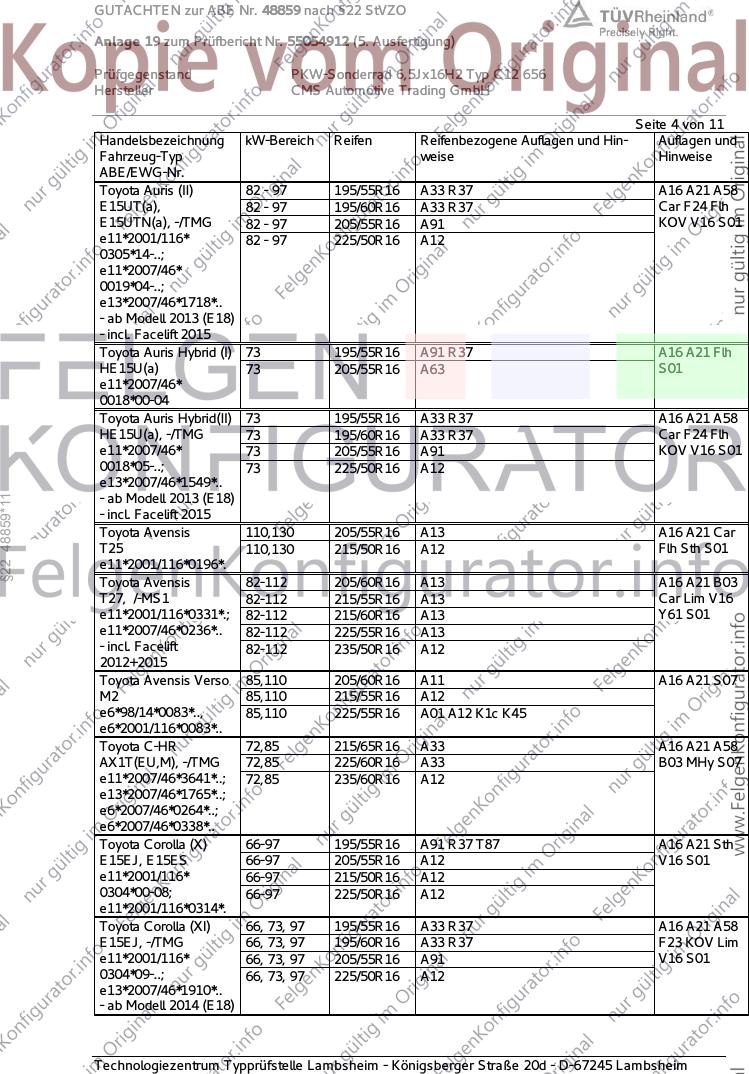

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Auris (II) 82 - 97 195/55R16 A33 R37 A16 A21 A58
E15UT(a), 82 - 97 195/60R16 A33 R37 Car F24 Flh
E15UTN(a), -/TMG 82 - 97 205/55R16 A91 KOV V16 S01
e11*2001/116* 82 - 97 225/50R16 A12
0305*14-..;
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 195/55R16 A91 R37 A16 A21 Flh
HE15U(a) 73 205/55R16 A63 S01
e11*2007/46*
0018*00-04
Toyota Auris Hybrid(II) 73 195/55R16 A33 R37 A16 A21 A58
HE15U(a), -/TMG 73 195/60R16 A33 R37 Car F24 Flh
e11*2007/46* 73 205/55R16 A91 KOV V16 S01
0018*05-..; 73 225/50R16 A12
e13*2007/46*1549*..
§22 48859*11
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 205/55R16 A13 A16 A21 Car
T25 110,130 215/50R16 A12 Flh Sth S01
e11*2001/116*0196*.
Toyota Avensis 82-112 205/60R16 A13 A16 A21 B03
T27, /-MS1 82-112 215/55R16 A13 Car Lim V16
e11*2001/116*0331*.; 82-112 215/60R16 A13 Y61 S01
e11*2007/46*0236*.. 82-112 225/55R16 A13
- incl. Facelift 82-112 235/50R16 A12
2012+2015
Toyota Avensis Verso 85,110 205/60R16 A11 A16 A21 S07
M2 85,110 215/55R16 A12
e6*98/14*0083*.., 85,110 225/55R16 A01 A12 K1c K45
e6*2001/116*0083*..
Toyota C-HR 72,85 215/65R16 A33 A16 A21 A58
AX1T(EU,M), -/TMG 72,85 225/60R16 A33 B03 MHy S07
e11*2007/46*3641*..; 72,85 235/60R16 A12
e13*2007/46*1765*..;
e6*2007/46*0264*..;
e6*2007/46*0338*..
Toyota Corolla (X) 66-97 195/55R16 A91 R37 T87 A16 A21 Sth
E15EJ, E15ES 66-97 205/55R16 A12 V16 S01
e11*2001/116* 66-97 215/50R16 A12
0304*00-08; 66-97 225/50R16 A12
e11*2001/116*0314*.
Toyota Corolla (XI) 66, 73, 97 195/55R16 A33 R37 A16 A21 A58
E15EJ, -/TMG 66, 73, 97 195/60R16 A33 R37 F23 KOV Lim
e11*2001/116* 66, 73, 97 205/55R16 A91 V16 S01
0304*09-..; 66, 73, 97 225/50R16 A12
e13*2007/46*1910*..
- ab Modell 2014 (E18)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55054912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH

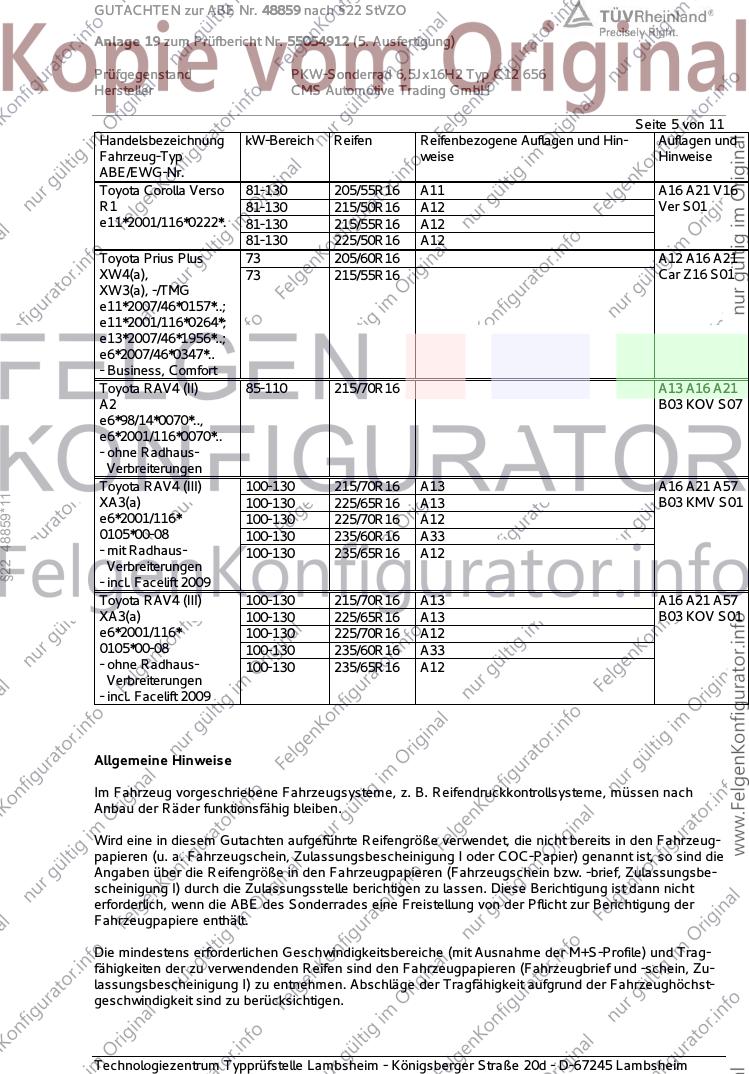

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Corolla Verso 81-130 205/55R16 A11 A16 A21 V16
R1 81-130 215/50R16 A12 Ver S01
e11*2001/116*0222*. 81-130 215/55R16 A12
81-130 225/50R16 A12
Toyota Prius Plus 73 205/60R16 A12 A16 A21
XW4(a), 73 215/55R16 Car Z16 S01
XW3(a), -/TMG
e11*2007/46*0157*..;
e11*2001/116*0264*;
e13*2007/46*1956*..;
e6*2007/46*0347*..
- Business, Comfort
Toyota RAV4 (II) 85-110 215/70R16 A13 A16 A21
A2 B03 KOV S07
e6*98/14*0070*..,
e6*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 215/70R16 A13 A16 A21 A57
§22 48859*11
XA3(a) 100-130 225/65R16 A13 B03 KMV S01
e6*2001/116* 100-130 225/70R16 A12
0105*00-08 100-130 235/60R16 A33
- mit Radhaus- 100-130 235/65R16 A12
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 215/70R16 A13 A16 A21 A57
XA3(a) 100-130 225/65R16 A13 B03 KOV S01
e6*2001/116* 100-130 225/70R16 A12
0105*00-08 100-130 235/60R16 A33
- ohne Radhaus- 100-130 235/65R16 A12
Verbreiterungen
- incl. Facelift 2009
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55054912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH

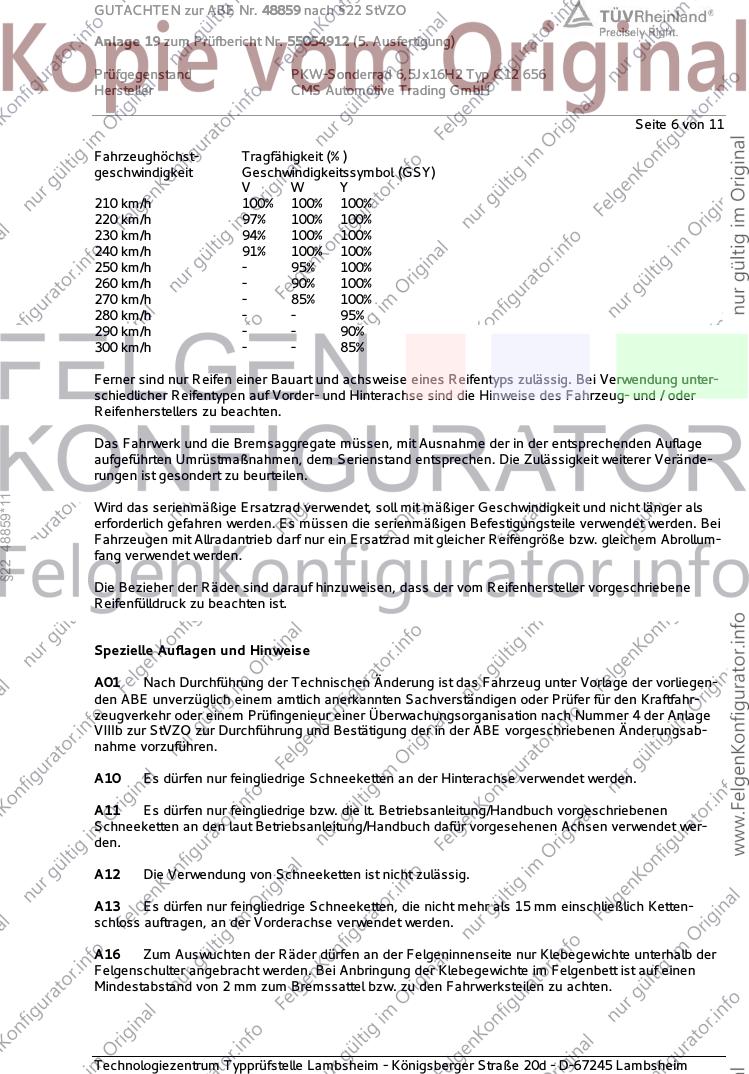

Seite 6 von 11
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
§22 48859*11
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55054912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 7 von 11
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
§22 48859*11
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55054912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 8 von 11

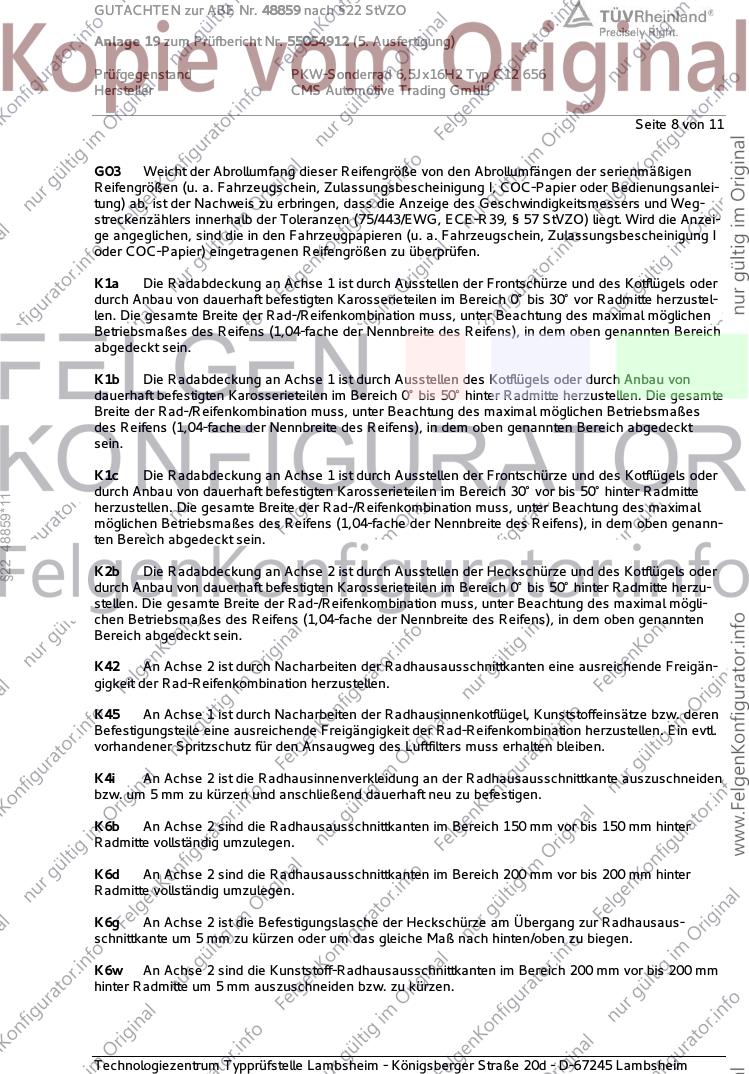

G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
§22 48859*11
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55054912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 9 von 11
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
§22 48859*11
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55054912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 10 von 11

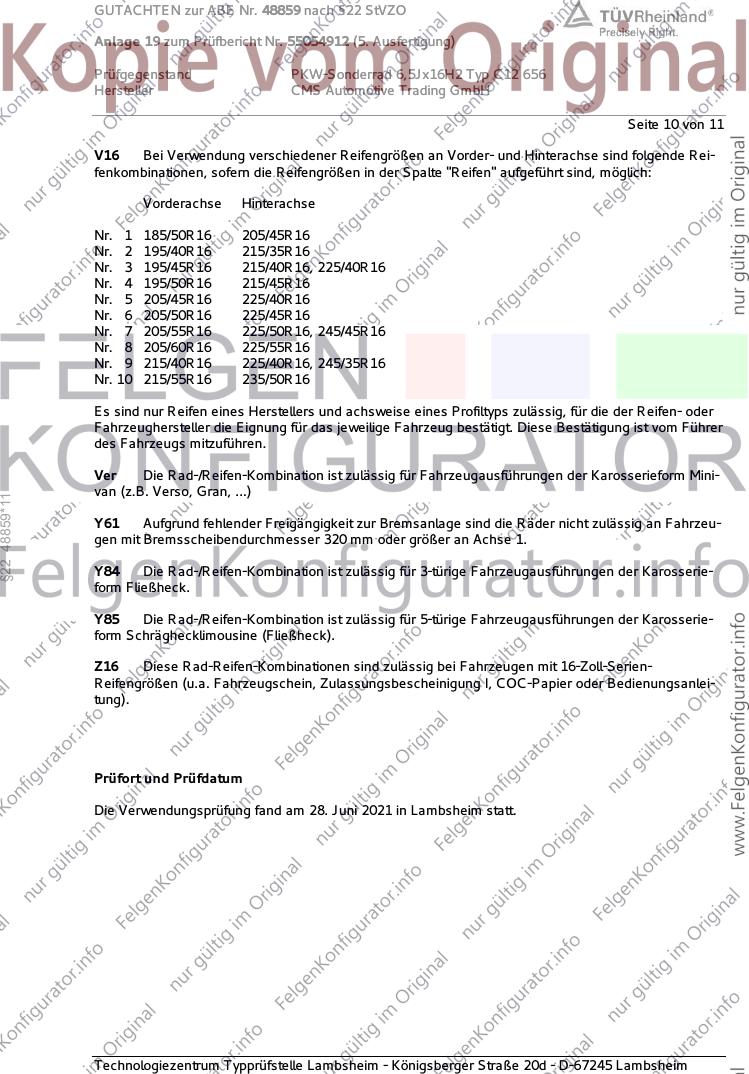

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Mini-
van (z.B. Verso, Gran, ...)
§22 48859*11
Y61 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. Juni 2021 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 19 zum Prüfbericht Nr. 55054912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum November 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Juni 2021
§22 48859*11
Bohlander 00370567.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
