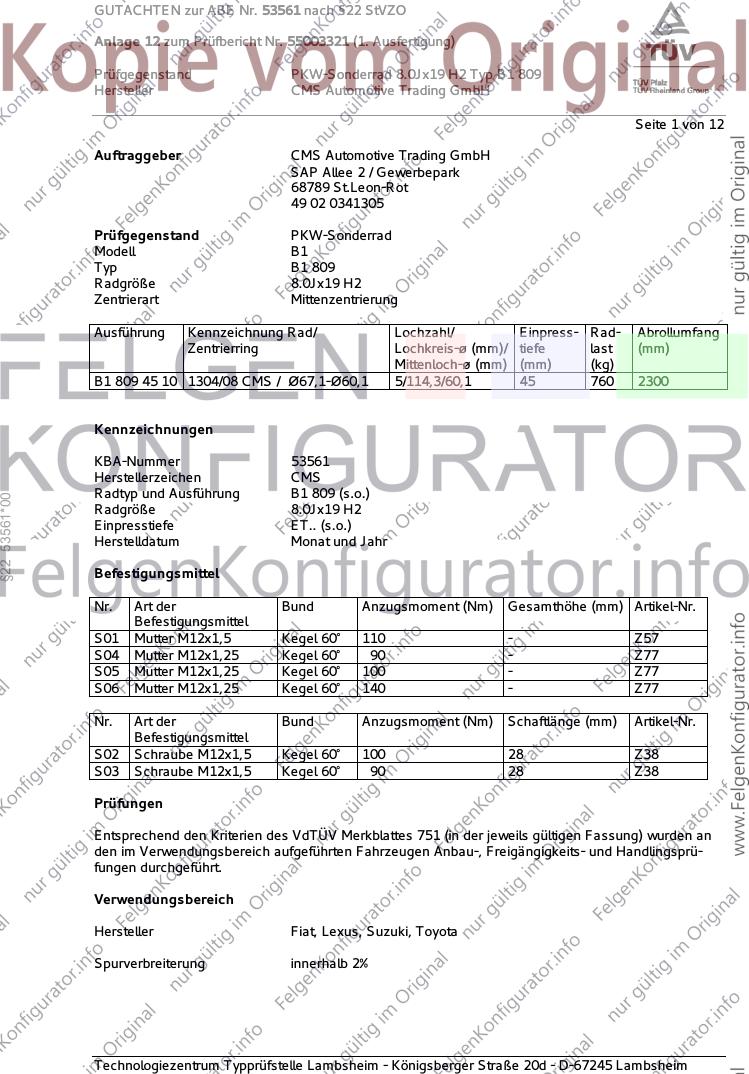

GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 1 von 12
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell B1
Typ B1 809
Radgröße 8.0Jx19 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
B1 809 45 10 1304/08 CMS / Ø67,1-Ø60,1 5/114,3/60,1 45 760 2300
Kennzeichnungen
KBA-Nummer 53561
Herstellerzeichen CMS
Radtyp und Ausführung B1 809 (s.o.)
§22 53561*00
Radgröße 8.0Jx19 H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Gesamthöhe (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - Z57
S04 Mutter M12x1,25 Kegel 60° 90 - Z77
S05 Mutter M12x1,25 Kegel 60° 100 - Z77
S06 Mutter M12x1,25 Kegel 60° 140 - Z77
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 100 28 Z38
S03 Schraube M12x1,5 Kegel 60° 90 28 Z38
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat, Lexus, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 2 von 12
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Bereich weise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 225/35R19 A12 A16 A57
FY 79-99,2 235/35R19 A99 Flh KMV
e4*2001/116*0106*.. S02
Lexus ES 300h 131 225/40R19 T93 A12 A16 A58
XZ1L(EU,M), -/TMG 131 235/40R19 A99 Lim V19
e6*2007/46*0250*..; 131 245/35R19 T93 S01
e13*2007/46*1962*..
Lexus GS 183,208 235/35R19 R37 T91 A12 A16 A99
S19(a) 183-255 245/35R19 T93 Lim S01
e6*2001/116*
0103*00-05
Lexus GS 250/200t/300 154, 180 225/40R19 A10 T93 A16 A58 A99
S19(a) 154, 180 235/35R19 A32 T91 Lim NoH S01
e6*2001/116* 154, 180 235/40R19 A32 T92 T96
0103*06-.. 154, 180 245/35R19 A90 T93
ab Modell 2013
Lexus GS 300H/450H 133, 215 225/40R19 A10 T93 A16 A58 A99
HS19(a) 133, 215 235/40R19 A32 T96 L06 Lim S01
§22 53561*00
e6*2001/116* 133, 215 245/35R19 A90 T93
0106*08-..
- Hybrid
ab Modell 2013
Lexus GS 450h 218 245/35R19 T93 A12 A16 A99
HS19(a) Lim S01
e6*2001/116*
0106*00-07
Lexus IS 110-153 225/35R19 R02 T88 A12 A16 A99
XE2(a) 110-153 235/35R19 A01 G01 T87 T91 Lim VL9 S01
e11*2001/116* 110-153 245/35R19 R03 T89
0206*00-09
Lexus IS 200t/300 180 235/35R19 A01 G01 K3u T91 A12 A16 A99
XE2(a) Lim S01
e11*2001/116*
0206*10-..
Lexus IS 250/300H 133, 153 235/35R19 A01 G01 K3u T91 A12 A16 A99
XE2(a), XE2(a)-TMG Lim MHy S01
e11*2001/116*
0206*10-..;
e6*2007/46*0346*..;
e13*2007/46*1936
Lexus IS 250c 153 225/35R19 R02 T88 A12 A16 A99
XE2(a) 153 235/35R19 A01 G01 R02 T87 T91 Cbo VL9 S01
e11*2001/116* 153 245/35R19 R03 T89
0206*00-09
Lexus RC 133, 180 225/40R19 A10 T93 A16 A58 A99
XC1 (EU,M) 133, 180 235/35R19 A32 T91 Cpe MHy S01
e11*2007/46*2883*..; 133, 180 235/40R19 A32
e6*2007/46*0336*.. 133, 180 245/35R19 A90 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 3 von 12
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Bereich weise Hinweise
ABE/EWG-Nr.
Lexus SC 430 210 245/35R19 A10 A16 A99
Z4 S01
e6*98/14*0084*..,
e6*2001/116*0084*..
Lexus UX 112, 127 225/45R19 A31 A16 A57 A99
ZA1(EU,M), -/TMG 112, 127 235/40R19 A91 MHy S01
e6*2007/46*0263*..; 112, 127 235/45R19 A12
e13*2007/46*2005*.. 112, 127 245/40R19 A12
Suzuki Grand Vitara 78-171 245/45R19 A12 A16 A99
JT 78-171 255/45R19 Y85 S05
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 5-Türer
Suzuki Grand Vitara 78-122 245/45R19 A12 A16 A99
JT 78-122 255/45R19 Y84 S05
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 3-Türer
Suzuki Kizashi 131 225/40R19 T93 A12 A16 A57
§22 53561*00
FR 131 235/35R19 T91 A99 Lim S06
e4*2007/46*0142*.. 131 235/40R19
131 245/35R19 T93
Suzuki SX4 66-99,2 225/35R19 A12 A16 A57
EY 66-99,2 235/35R19 A99 Flh KMV
e4*2001/116*0105*..; S02
e4*2007/46*0284*..
- mit Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 225/35R19 A12 A16 A58
EY 66-99,2 235/35R19 A01 K1a K1b K2b A99 Flh KOV
e4*2001/116*0105*..; S02
e4*2007/46*0284*..
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79, 88 215/35R19 K1c K42 A01 A12 A16
GY 79, 88 225/35R19 K1c K2b K42 A58 A99 Lim
e4*2001/116*0124*.. 79, 88 235/35R19 G70 K1c K2b K42 S04
- Limousine
Suzuki SX4 79,82,88 225/35R19 A12 A16 A57
GY 79,82,88 235/35R19 A99 Flh KMV
e4*2001/116*0124*..; S04
e4*2007/46*0291*..
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 A12 A16 A58
GY 79,82,88 235/35R19 A01 K1a K1b K2b A99 Flh KOV
e4*2001/116*0124*..; S04
e4*2007/46*0291*..
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 4 von 12
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Bereich weise Hinweise
ABE/EWG-Nr.
Suzuki SX4 S-Cross 88 225/35R19 K1b T88 A01 A12 A16
JY 88 235/35R19 K1c K2b A57 A99 S03
e4*2007/46* 88 245/35R19 K1c K2b K6w
0779*00-03
Suzuki SX4 S-Cross 82-103 225/40R19 A12 A16 A57
JY 82-103 235/35R19 A01 K1b K2b K6w A99 S02
e4*2007/46* 82-103 245/35R19 A01 K1a K1b K2b K6x
0779*04-..
ab Modelljahr 2017
Suzuki Vitara 82-103 225/40R19 A12 A16 A57
LY 82-103 235/35R19 A99 S03
e4*2007/46*0928*.. 82-103 235/40R19
82-103 245/35R19 A01 K1c K2b
82-103 245/40R19 A01 G01 K1c K2b
Toyota Auris (I) 66-108 215/35R19 T85 A12 A16 A99
E15J, E15UT.. 66-108 225/35R19 T88 Flh S01
e11*2001/116*0299*..;
0305*00-13;
e11*2007/46*0167*..;
§22 53561*00
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 225/35R19 T88 A12 A16 A99
E15UT Flh S01
e11*2001/116*
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 66, 73, 85 215/35R19 T85 A12 A16 A58
E15UT(a), 66, 73, 85 225/35R19 T88 A99 Car F23
E15UTN(a), -/TMG 66, 73, 85 245/30R19 A01 K2b K6r R03 T89 Flh KOV V19
e11*2001/116* S01
0305*14-..;
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 82 - 97 225/35R19 T88 A12 A16 A58
E15UT(a), 82 - 97 245/30R19 R03 T89 A99 Car F24
E15UTN(a), -/TMG 85, 97 215/35R19 NoD T85 Flh KOV V19
e11*2001/116* S01
0305*14-..;
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 5 von 12
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Bereich weise Hinweise
ABE/EWG-Nr.
Toyota Auris Hybrid (II) 73 215/35R19 T85 A12 A16 A58
HE15U(a), -/TMG 73 225/35R19 T88 A99 Car F24
e11*2007/46* Flh KOV S01
0018*05-..;
e13*2007/46*1549*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 225/35R19 T88 A12 A16 A99
T25 110,130 235/35R19 A01 G79 K14 K27 K42 K46 T87 Car Flh Sth
e11*2001/116*0196*. 110,130 245/30R19 A01 K14 K42 K46 S01
Toyota Avensis 82-130 225/40R19 T93 A12 A16 A99
T27, /-MS1 82-130 235/35R19 T91 Car Lim S01
e11*2001/116*0331*.; 82-130 235/40R19
e11*2007/46*0236*.. 82-130 245/35R19 T93
- incl. Facelift
2012+2015
Toyota Camry Hybrid 131 225/40R19 T93 A12 A16 A58
XV7 (EU,M), -/TMG 131 235/35R19 T91 A99 Lim V19
e6*2007/46*0322*..; 131 235/40R19 S01
§22 53561*00
e13*2007/46*2046*.. 131 245/35R19 T93
Toyota C-HR 72-112 225/45R19 A91 A16 A57 A99
AX1T(EU,M), -/TMG 72-112 235/40R19 A12 MHy S01
e11*2007/46*3641*..; 72-112 235/45R19 A12
e13*2007/46*1765*..; 72-112 245/40R19 A01 A12 K1c K6w
e6*2007/46*0264*..;
e6*2007/46*0338*..
Toyota Corolla (X) 66-97 215/35R19 T85 A12 A16 A99
E15EJ, E15ES 66-97 225/35R19 T88 Sth S01
e11*2001/116*
0304*00-08;
e11*2001/116*0314*.
Toyota Corolla (XI) 66, 73, 97 225/35R19 T88 A12 A16 A58
E15EJ, -/TMG 66, 73, 97 245/30R19 A01 K2b K6r R03 T89 A99 F23 KOV
e11*2001/116* Lim V19 S01
0304*09-..;
e13*2007/46*1910*..
- ab Modell 2014 (E18)
Toyota Corolla Verso 81-130 235/35R19 K42 T91 A01 A12 A16
R1 A99 Ver S01
e11*2001/116*0222*.
Toyota GR Yaris (IV) 192 225/35R19 A91 A16 A56 A99
XPA1G (EU,M) 192 245/30R19 A12 Y84 S01
e6*2007/46*0454*..
Toyota RAV4 (III) 100-130 235/45R19 A12 A16 A57
XA3(a) 100-130 245/45R19 A99 KMV S01
e6*2001/116* 100-130 255/45R19
0105*00-08
- mit Radhaus-
Verbreiterungen
- incl. Facelift 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 6 von 12
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Bereich weise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (III) 100-130 235/45R19 A12 A16 A57
XA3(a) 100-130 245/45R19 A99 KOV S01
e6*2001/116* 100-130 255/45R19
0105*00-08
- ohne Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 225/55R19 A91 A16 A57 A99
XA3(a) 91-112 235/50R19 A12 LT4 S01
e6*2001/116* 91-112 245/45R19 A91
0105*09-13 91-112 255/45R19 A12
- ab Modell 2013
Toyota RAV4 (IV) 91-112 245/45R19 A12 A16 A57
XA3(a) A99 LT3 S01
e6*2001/116*
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 245/45R19 A12 A16 A57
XA3(a), -/TMG A99 LT3 S01
§22 53561*00
e6*2001/116*
0105*14-..;
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 225/55R19 A91 A16 A57 A99
XA3(a), -/TMG 105, 112 235/50R19 A12 LT4 S01
e6*2001/116* 105, 112 245/45R19 A91
0105*14-..; 105, 112 255/45R19 A12
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) Hybrid 114 245/45R19 A12 A16 A57
XA4(EU,M), -/TMG A99 LT3 S01
e6*2007/46*0166*..;
e13*2007/46*1658*..
Toyota RAV4 (IV) Hybrid 114 225/55R19 A91 A16 A57 A99
XA4(EU,M), -/TMG 114 235/50R19 A12 LT4 S01
e6*2007/46*0166*..; 114 245/45R19 A91
e13*2007/46*1658*.. 114 255/45R19 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH

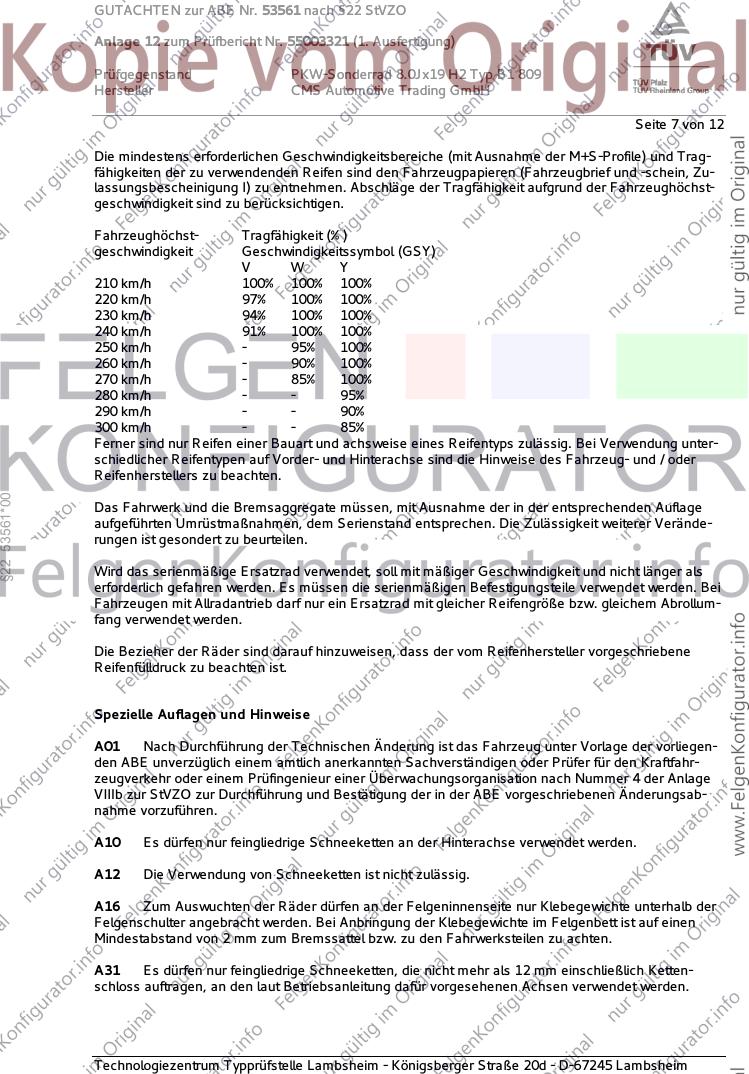

Seite 7 von 12
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
§22 53561*00
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH

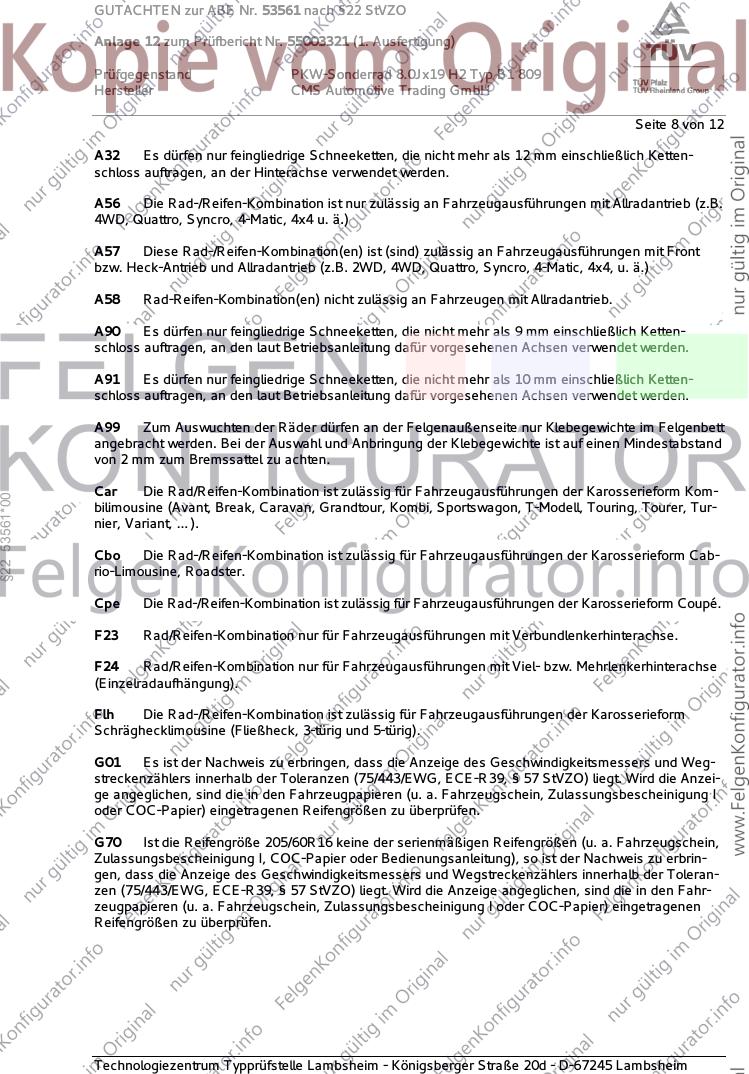

Seite 8 von 12
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
§22 53561*00
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 9 von 12
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung),
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
§22 53561*00
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken)
bzw. auszuschneiden und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 10 von 12
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und oh-
ne Allradlenkung (4WS).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von An-
schlag zu Anschlag.
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
§22 53561*00
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH
Seite 11 von 12
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
§22 53561*00
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53561 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55003321 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ B1 809
Hersteller CMS Automotive Trading GmbH

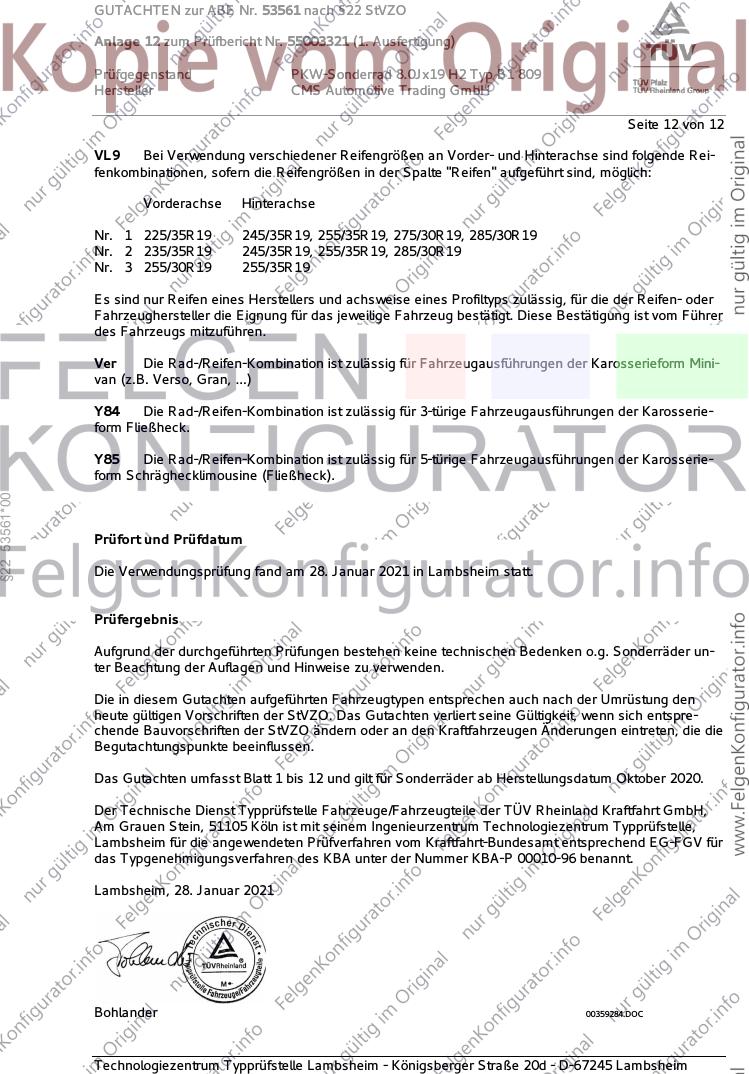

Seite 12 von 12
VL9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/35R19, 255/35R19, 275/30R19, 285/30R19
Nr. 2 235/35R19 245/35R19, 255/35R19, 285/30R19
Nr. 3 255/30R19 255/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Mini-
van (z.B. Verso, Gran, ...)
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
§22 53561*00
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. Januar 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2020.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Januar 2021
Bohlander 00359284.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
