GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 17
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0192006
Prüfgegenstand PKW-Sonderrad
Modell B26
Typ B26-757
Radgröße 7,5Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W4 B26-757 W4 / 5/114,3/60,1 38 750 2250
BA17 N27 Ø72,6xØ60,1
Kennzeichnungen
KBA-Nummer 48072
§22 48072*04
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B26-757 (s.o.)
Radgröße 7,5Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamthöhe (mm)
S01 Mutter M12x1,5 Kegel 60° 110 34,5
Brock Typ D8
S02 Mutter M12x1,5 Kegel 60° 110 34,5
Brock Typ D6
S03 Mutter M12x1,25 Kegel 60° 90 34
Brock Typ D2
S04 Mutter M12x1,25 Kegel 60° 140 34
Brock Typ D2
S05 Mutter M12x1,25 Kegel 60° 100 34
Brock Typ D2
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S06 Schraube M12x1,5 Kegel 60° 100 28
Brock Typ: ZS1C
S07 Schraube M12x1,5 Kegel 60° 90 28
Brock Typ: ZS1C
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.

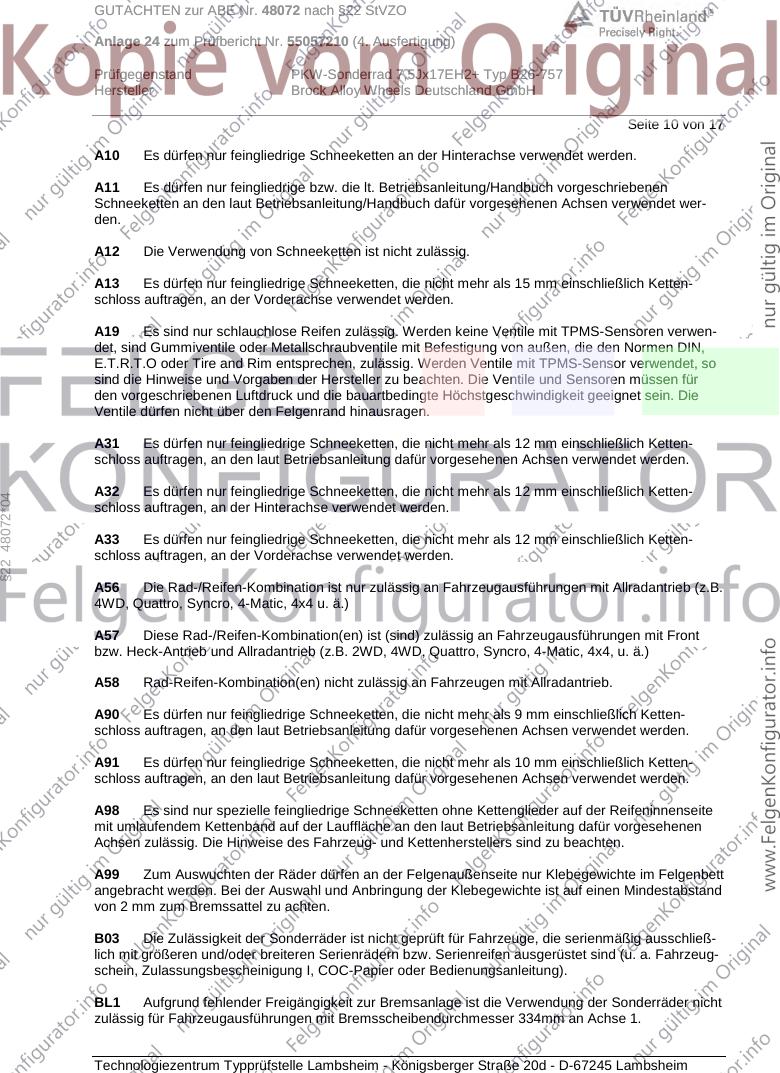

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 17
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/50R17 A12 A19 A57
FY 79-99,2 205/55R17 A99 Flh KMV
e4*2001/116*0106*.. 79-99,2 215/50R17 A01 K1a K1b K2b S06
79-99,2 225/45R17
79-99,2 225/50R17 A01 K1a K1b K2b
§22 48072*04
79-99,2 235/45R17 A01 K1a K1b K2b
Lexus ES 300h 131 215/55R17 A91 A19 A58 A99
XZ1L(EU,M), -/TMG 131 225/50R17 A12 Lim V17 S02
e6*2007/46*0250*..; 131 235/50R17 A12
e13*2007/46*1962*.. 131 245/45R17 A12
Lexus GS 300/430 161-208 235/45R17 A11 A19 A99
S16 B03 S02
e11*96/79, 98/14,
2001/116*0078*..
Lexus IS 110-153 205/50R17 A10 T89 A19 A99 Lim
XE2(a) 110-153 215/45R17 A10 T91 V17 VL7 S02
e11*2001/116* 110-153 225/45R17 A10
0206*00-09 110-153 235/45R17 A12
110-153 245/45R17 A12 R03
Lexus IS 200/300 114-157 215/45R17 K42 A01 A12 A19
XE1 114-157 225/45R17 K1a K2b K41 K42 A99 Car Lim
e11*98/14*0110*.., 114-157 235/40R17 K1c K2c K41 K42 K45 K56 R70 V17 S02
e11*2001/116*0110*.
Lexus IS 250/300H 133, 153 205/50R17 A32 R37 T93 A19 A99 BL1
XE2(a), XE2(a)-TMG 133, 153 215/45R17 A10 T91 Lim MHy V17
e11*2001/116*0206*10-..; 133, 153 225/45R17 A32 S02
e6*2007/46*0346*..;
e13*2007/46*1936
Lexus NX 114, 175 225/65R17 A91 A19 A57 A99
AZ1, AZ1-TMG 114, 175 235/60R17 A90 F27 MHy S02
e6*2007/46*0111*..;
e13*2007/46*1536*..
- incl. Hybrid
Lexus UX 112, 127 215/60R17 A31 A19 A57 A99
ZA1(EU,M), -/TMG 112, 127 225/55R17 A01 A12 K6w MHy S02
e6*2007/46*0263*..; 112, 127 235/55R17 A01 A12 K1a K6b K6x
e13*2007/46*2005*.. 112, 127 245/50R17 A01 A12 K1c K6b K6x
112, 127 255/50R17 A01 A12 K1c K2b K6d K6y
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Grand Vitara 78-171 225/60R17 A12 A19 A99
JT 78-171 225/65R17 Y85 S05
e4*2001/116*0091*..; 78-171 235/60R17 A01 K1c
e4*2007/46*0292*.. 78-171 245/55R17 A01 K1c K2b
- 5-Türer 78-171 255/55R17 A01 K1c K2b K42 Z49
Suzuki Grand Vitara 78-122 225/60R17 A10 A19 A99 Y84
JT 78-122 225/65R17 A10 S05
e4*2001/116*0091*..; 78-122 235/60R17 A01 A12 K1c
e4*2007/46*0292*.. 78-122 245/55R17 A01 A12 K1c K2b
- 3-Türer 78-122 255/55R17 A01 A12 K1c K2b
Suzuki Kizashi 131 215/50R17 A12 A19 A57
FR 131 215/55R17 A99 Lim S04
e4*2007/46*0142*.. 131 225/50R17 A01 K1a K2b
131 235/45R17
131 235/50R17 A01 K1c K2b K6d
131 245/45R17 A01 K1a K2b
Suzuki Swace 72 205/50R17 A90 A19 A58 A99
ZE1HE(S)(EU,M) 72 215/45R17 A33 Car KOV NoP
e6*2007/46*0485*.. 72 225/45R17 A91 V17 S01
§22 48072*04
Suzuki Swift Sport (IV) 92 195/45R17 K2b K42 A01 A12 A19
MZ 92 205/40R17 K1a K2b K42 A58 A99 Flh
e4*2001/116*0090*.. 92 215/35R17 K1c K2b K42 V17 S06
92 215/40R17 K1c K2b K42
92 225/35R17 K1c K2b K41 K42 K44
Suzuki Swift Sport (V) 100 195/45R17 K1a K1b K6d K6g A01 A12 A19
NZ 100 205/40R17 K1c K2b K6d K6g A58 A99 Flh
e4*2007/46*0155*.. 100 205/45R17 G01 K1c K2b K6d K6g V17 S07
100 215/35R17 K1c K2b K6d K6g
100 215/40R17 K1c K2b K6d K6g
100 225/35R17 K2c K6d K6h K8e R03
Suzuki Swift Sport (VI) 95, 103 195/45R17 K1c K2b K4i K6b A01 A12 A19
AZ 95, 103 205/40R17 K1c K2b K4i K6b A58 A99 Flh
e4*2007/46*1205*.. 95, 103 205/45R17 G01 K1c K2b K4i K6b S05
95, 103 215/40R17 K1c K2b K4i K6b
95, 103 225/35R17 K1c K2c K4i K6b K8a
Suzuki SX4 66-99,2 205/50R17 A12 A19 A57
EY 66-99,2 205/55R17 A99 Flh KMV
e4*2001/116*0105*..; 66-99,2 215/50R17 A01 K1a K1b K2b S06
e4*2007/46*0284*.. 66-99,2 225/45R17
- mit Radhaus- 66-99,2 225/50R17 A01 K1a K1b K2b
Verbreiterungen 66-99,2 235/45R17 A01 K1a K1b K2b
Suzuki SX4 66-99,2 205/50R17 K1c K2b A01 A12 A19
EY 66-99,2 205/55R17 K1c K2b A58 A99 Flh
e4*2001/116*0105*..; 66-99,2 215/50R17 K1c K2b KOV S06
e4*2007/46*0284*.. 66-99,2 225/45R17 K1c K2b
- ohne Radhaus- 66-99,2 225/50R17 K1c K2c
Verbreiterungen 66-99,2 235/45R17 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79, 88 205/50R17 K1c K2b K42 A01 A12 A19
GY 79, 88 215/45R17 K1c K2b K42 A58 A99 Lim
e4*2001/116*0124*.. 79, 88 215/50R17 G70 K1c K2c K42 V17 S03
- Limousine 79, 88 225/45R17 K1c K2b K42
79, 88 235/45R17 K2c K42 R03
Suzuki SX4 79,82,88 205/50R17 A12 A19 A57
GY 79,82,88 205/55R17 A99 Flh KMV
e4*2001/116*0124*..; 79,82,88 215/50R17 A01 K1a K1b K2b S03
e4*2007/46*0291*.. 79,82,88 225/45R17
- mit Radhaus- 79,82,88 225/50R17 A01 K1a K1b K2b
Verbreiterungen 79,82,88 235/45R17 A01 K1a K1b K2b
Suzuki SX4 79,82,88 205/50R17 K1c K2b A01 A12 A19
GY 79,82,88 205/55R17 K1c K2b A58 A99 Flh
e4*2001/116*0124*..; 79,82,88 215/50R17 K1c K2b KOV S03
e4*2007/46*0291*.. 79,82,88 225/45R17 K1c K2b
- ohne Radhaus- 79,82,88 225/50R17 K1c K2c
Verbreiterungen 79,82,88 235/45R17 K1c K2b
Suzuki SX4 S-Cross (I) 88 205/50R17 K1c K2b A01 A12 A19
JY 88 205/55R17 K1c K2b A57 A99 S07
§22 48072*04
e4*2007/46* 88 215/50R17 K1c K2b K6w
0779*00-03 88 225/45R17 K1c K2b
88 225/50R17 K1c K2b K5v K6w
88 235/45R17 K1c K2b K6w
88 245/45R17 K1c K2b K5v K6w
Suzuki SX4 S-Cross (I) 82-103 215/55R17 K1a K1b K2b K6x A01 A12 A19
JY 82-103 225/50R17 K1a K1b K2b K6x A57 A99 S06
e4*2007/46* 82-103 235/45R17 K1a K1b K2b K6x
0779*04-13 82-103 245/45R17 K1c K2b K6x K8d
- Modelljahr 2017-2021
Suzuki Vitara 82-103 215/50R17 K1c K2b A01 A12 A19
LY 82-103 215/55R17 K1c K2b A57 A99 S07
e4*2007/46*0928*.. 82-103 225/50R17 K1c K2b
82-103 225/55R17 G01 K1c K2b
82-103 235/50R17 K1c K2c K6v
82-103 245/45R17 K1c K2b K6v
Toyota Auris (I) 66-108 205/50R17 A12 A19 A99
E15J, E15UT.. 66-108 215/45R17 T87 T88 Flh V17 S02
e11*2001/116*0299*..; 66-108 225/45R17
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/50R17 R37 A12 A19 A99
E15UT 130 215/45R17 R37 T88 Flh V17 S02
e11*2001/116* 130 225/45R17
0305*00-13
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris (II) 66, 73, 85 205/50R17 A12 A19 A58
E15UT(a), E15UTN(a), - 66, 73, 85 215/45R17 A99 Car F23
/TMG 66, 73, 85 225/45R17 Flh KOV V17
e11*2001/116* S02
0305*14-..;
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 82 - 97 205/50R17 A12 A19 A58
E15UT(a), E15UTN(a), - 82 - 97 215/45R17 A99 Car F24
/TMG 82 - 97 225/45R17 Flh KOV V17
e11*2001/116* S02
0305*14-..;
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
§22 48072*04
Toyota Auris Hybrid (I) 73 205/50R17 A12 A19 A99
HE15U(a) 73 215/45R17 Flh S02
e11*2007/46* 73 225/45R17
0018*00-04
Toyota Auris Hybrid(II) 73 205/50R17 A12 A19 A58
HE15U(a), -/TMG 73 215/45R17 A99 Car F24
e11*2007/46*0018*05-..; 73 225/45R17 Flh KOV V17
e13*2007/46*1549*.. S02
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 205/50R17 A12 A19 A99
T25 110,130 215/45R17 T87 Car Flh Sth
e11*2001/116*0196*. 110,130 215/50R17 A01 G03 K14 K42 K46 V17 S02
110,130 225/45R17 A01 K14 K46
110,130 235/40R17 A01 K42 K46 R70
Toyota Avensis 82-112 205/55R17 A13 R37 A19 A99 Car
T27, /-MS1 82-112 215/50R17 A13 R37 Lim V17 S02
e11*2001/116*0331*.; 82-130 215/55R17 A13
e11*2007/46*0236*.. 82-130 225/50R17 A12
- incl. Facelift 2012+2015 82-130 235/45R17 A13
82-130 235/50R17 A01 A12 K1a K2b K4h K6e
82-130 245/45R17 A12
Toyota Avensis Verso 85,110 205/50R17 A01 K1c T93 A12 A19 A99
M2 85,110 215/50R17 A01 K1c T91 V17 S02
e6*98/14*0083*.., 85,110 225/45R17 A01 K1c T91
e6*2001/116*0083*.. 85,110 235/45R17 A01 K1c K42
85,110 245/45R17 A01 K1c K2b K42 K45 K56 T95
Toyota Camry 112,137 215/50R17 K42 K56 T90 A01 A12 A19
V3 112,137 225/50R17 K42 K56 A99 V17 S02
e6*98/14*0085*.., 112,137 235/45R17 K1a K1b K42 K56
e6*2001/116*0085*.. 112,137 235/50R17 K1c K42 K56
112,137 245/45R17 K1c K2b K42 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH

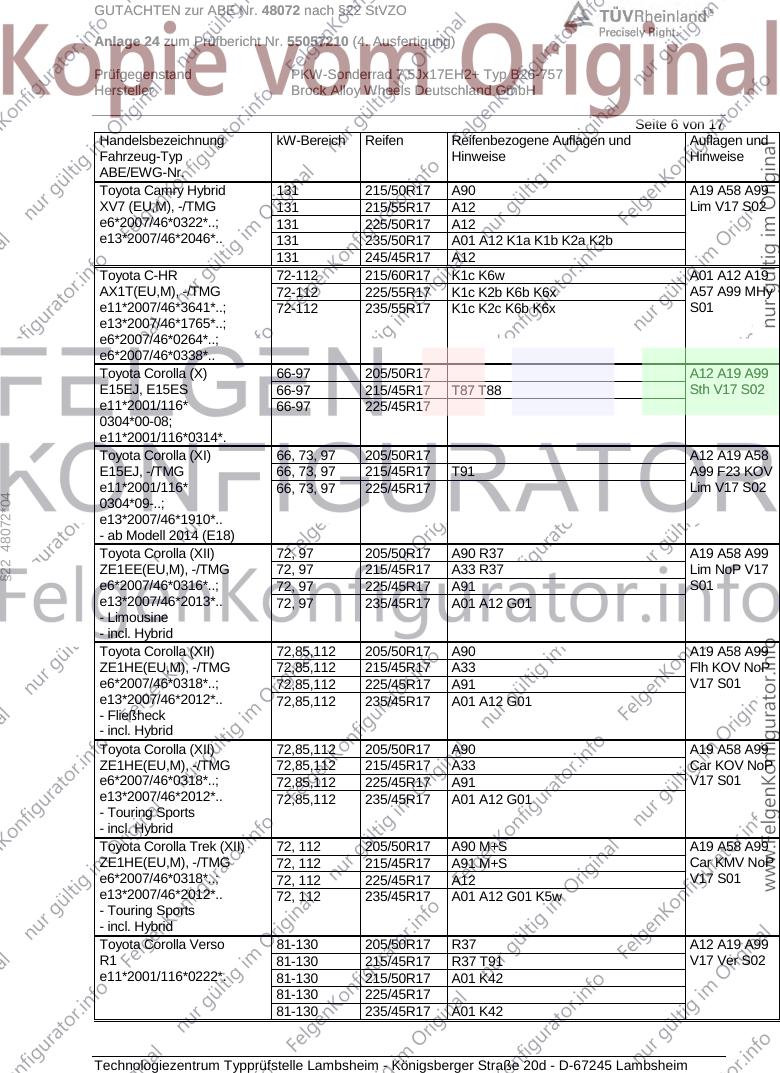

Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Camry Hybrid 131 215/50R17 A90 A19 A58 A99
XV7 (EU,M), -/TMG 131 215/55R17 A12 Lim V17 S02
e6*2007/46*0322*..; 131 225/50R17 A12
e13*2007/46*2046*.. 131 235/50R17 A01 A12 K1a K1b K2a K2b
131 245/45R17 A12
Toyota C-HR 72-112 215/60R17 K1c K6w A01 A12 A19
AX1T(EU,M), -/TMG 72-112 225/55R17 K1c K2b K6b K6x A57 A99 MHy
e11*2007/46*3641*..; 72-112 235/55R17 K1c K2c K6b K6x S01
e13*2007/46*1765*..;
e6*2007/46*0264*..;
e6*2007/46*0338*..
Toyota Corolla (X) 66-97 205/50R17 A12 A19 A99
E15EJ, E15ES 66-97 215/45R17 T87 T88 Sth V17 S02
e11*2001/116* 66-97 225/45R17
0304*00-08;
e11*2001/116*0314*.
Toyota Corolla (XI) 66, 73, 97 205/50R17 A12 A19 A58
E15EJ, -/TMG 66, 73, 97 215/45R17 T91 A99 F23 KOV
e11*2001/116* 66, 73, 97 225/45R17 Lim V17 S02
§22 48072*04
0304*09-..;
e13*2007/46*1910*..
- ab Modell 2014 (E18)
Toyota Corolla (XII) 72, 97 205/50R17 A90 R37 A19 A58 A99
ZE1EE(EU,M), -/TMG 72, 97 215/45R17 A33 R37 Lim NoP V17
e6*2007/46*0316*..; 72, 97 225/45R17 A91 S01
e13*2007/46*2013*.. 72, 97 235/45R17 A01 A12 G01
- Limousine
- incl. Hybrid
Toyota Corolla (XII) 72,85,112 205/50R17 A90 A19 A58 A99
ZE1HE(EU,M), -/TMG 72,85,112 215/45R17 A33 Flh KOV NoP
e6*2007/46*0318*..; 72,85,112 225/45R17 A91 V17 S01
e13*2007/46*2012*.. 72,85,112 235/45R17 A01 A12 G01
- Fließheck
- incl. Hybrid
Toyota Corolla (XII) 72,85,112 205/50R17 A90 A19 A58 A99
ZE1HE(EU,M), -/TMG 72,85,112 215/45R17 A33 Car KOV NoP
e6*2007/46*0318*..; 72,85,112 225/45R17 A91 V17 S01
e13*2007/46*2012*.. 72,85,112 235/45R17 A01 A12 G01
- Touring Sports
- incl. Hybrid
Toyota Corolla Trek (XII) 72, 112 205/50R17 A90 M+S A19 A58 A99
ZE1HE(EU,M), -/TMG 72, 112 215/45R17 A91 M+S Car KMV NoP
e6*2007/46*0318*..; 72, 112 225/45R17 A12 V17 S01
e13*2007/46*2012*.. 72, 112 235/45R17 A01 A12 G01 K5w
- Touring Sports
- incl. Hybrid
Toyota Corolla Verso 81-130 205/50R17 R37 A12 A19 A99
R1 81-130 215/45R17 R37 T91 V17 Ver S02
e11*2001/116*0222*. 81-130 215/50R17 A01 K42
81-130 225/45R17
81-130 235/45R17 A01 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Previa 85-115 225/45R17 A01 G16 T94 A12 A19 A99
R3 85-115 225/45R17 T94 Z15 S02
e6*98/14*0069*.., 85-115 225/50R17 A01 G15 T94
e6*2001/116*0069*.. 85-115 225/50R17 T94 Z16
85-115 235/45R17 A01 K1c T94 T97
85-115 235/50R17 A01 G15 K1c K41 K42
85-115 245/45R17 A01 K1c T95
Toyota Prius Plus 73 205/50R17 Z16 A12 A19 A99
XW4(a), XW3(a), -/TMG 73 205/55R17 Z16 Car S02
e11*2007/46*0157*..; 73 215/50R17
e11*2001/116*0264*; 73 225/45R17
e13*2007/46*1956*..;
e6*2007/46*0347*..
- Business, Comfort
Toyota RAV4 (II) 85-110 235/50R17 A12 A19 A99
A2 85-110 235/55R17 KMV S02
e6*98/14*0070*.., 85-110 245/50R17 A01 K90
e6*2001/116*0070*..
- mit Radhaus-
§22 48072*04
Verbreiterungen
Toyota RAV4 (II) 85-110 225/55R17 A12 A19 A99
A2 85-110 235/50R17 A01 K1c KOV S02
e6*98/14*0070*.., 85-110 235/55R17 A01 K1c
e6*2001/116*0070*.. 85-110 245/50R17 A01 K1c K90
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 215/60R17 A13 R37 A19 A57 A99
XA3(a) 100-130 225/60R17 A33 KMV S02
e6*2001/116* 100-130 225/65R17 A33
0105*00-08 100-130 235/55R17 A12
- mit Radhaus- 100-130 235/60R17 A12
Verbreiterungen 100-130 245/55R17 A12
- incl. Facelift 2009 100-130 255/50R17 A12
100-130 255/55R17 A12
Toyota RAV4 (III) 100-130 215/60R17 A13 R37 A19 A57 A99
XA3(a) 100-130 225/60R17 A33 KOV S02
e6*2001/116* 100-130 225/65R17 A33
0105*00-08 100-130 235/55R17 A12
- ohne Radhaus- 100-130 235/60R17 A12
Verbreiterungen 100-130 245/55R17 A01 A12 K1a K1b K2b
- incl. Facelift 2009 100-130 255/50R17 A01 A12 K1c K2b
100-130 255/55R17 A01 A12 K1c K2b
Toyota RAV4 (IV) 91-112 225/65R17 A91 A19 A57 A99
XA3(a) 91-112 235/60R17 A12 LT3 S02
e6*2001/116* 91-112 245/55R17 A12
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 91-112 225/65R17 A13 A19 A57 A99
XA3(a) 91-112 235/60R17 A33 LT4 S02
e6*2001/116*0105*09-13 91-112 245/55R17 A12
- ab Modell 2013 91-112 255/55R17 A01 A12 K1a K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 105, 112 225/65R17 A91 A19 A57 A99
XA3(a), -/TMG 105, 112 235/60R17 A12 LT3 S02
e6*2001/116* 105, 112 245/55R17 A12
0105*14-..;
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 225/65R17 A13 A19 A57 A99
XA3(a), -/TMG 105, 112 235/60R17 A33 LT4 S02
e6*2001/116* 105, 112 245/55R17 A12
0105*14-..; 105, 112 255/55R17 A12
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) Hybrid 114 225/65R17 A91 A19 A57 A99
XA4(EU,M), -/TMG 114 235/60R17 A12 LT3 S02
e6*2007/46*0166*..; 114 245/55R17 A12
e13*2007/46*1658*..
Toyota RAV4 (IV) Hybrid 114 225/65R17 A13 A19 A57 A99
XA4(EU,M), -/TMG 114 235/60R17 A33 LT4 S02
e6*2007/46*0166*..; 114 245/55R17 A12
§22 48072*04
e13*2007/46*1658*.. 114 255/55R17 A12
Toyota RAV4 (V) 129, 131 225/65R17 A98 A19 A57 A99
XA5(EU,M), -/TMG 129, 131 235/60R17 A12 NoP S02
e6*2007/46*0289*..;
e13*2007/46*1991*..
Toyota Verso 82-130 205/50R17 A91 T93 A19 A99 Ver
AR2, /-N, /-MS1 82-130 205/55R17 A91 T91 T95 S02
e11*2001/116*0350*..; 82-130 215/50R17 A90 T93
e11*2007/46*0117*..; 82-130 215/55R17 A90
e11*2007/46*0234*.. 82-130 225/45R17 A91 T91 T93
- incl. Modell 2013 82-130 225/50R17 A12
82-130 235/45R17 A12
82-130 235/50R17 A12
82-130 245/45R17 A12
Toyota Yaris Cross 68, 92 205/55R17 A91 A19 A58 A99
XPB1F(M,EUM), -/TGRE 68, 92 215/55R17 A01 A12 K1c F23 Flh NoE
e6*2018/858*00013*..; 68, 92 225/50R17 A01 A12 K1c K2b K6y K8a NoP V17 S02
e13*2018/858*00156*.. 68, 92 235/50R17 A01 A12 K1c K2b K6y K8a
Toyota Yaris Cross AWD 68 205/55R17 A91 A19 A56 A99
XPB1F(M,EUM), -/TGRE 68 205/60R17 A12 F24 Flh NoE
e6*2018/858*00013*..; 68 215/55R17 A01 A12 K1c K2b NoP S02
e13*2018/858*00156*.. 68 225/50R17 A01 A12 K1c K2c
68 235/50R17 A01 A12 K1c K2c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 17
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 48072*04
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 17
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
§22 48072*04
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BL1 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 334mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 17
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F27 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klammergewichte oder dün-
ne Klebegewichte (max. Höhe 3mm) angebracht werden. Bei der Auswahl und Anbringung der Klebe-
gewichte ist auf einen Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu
achten.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
§22 48072*04
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 17
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
§22 48072*04
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH

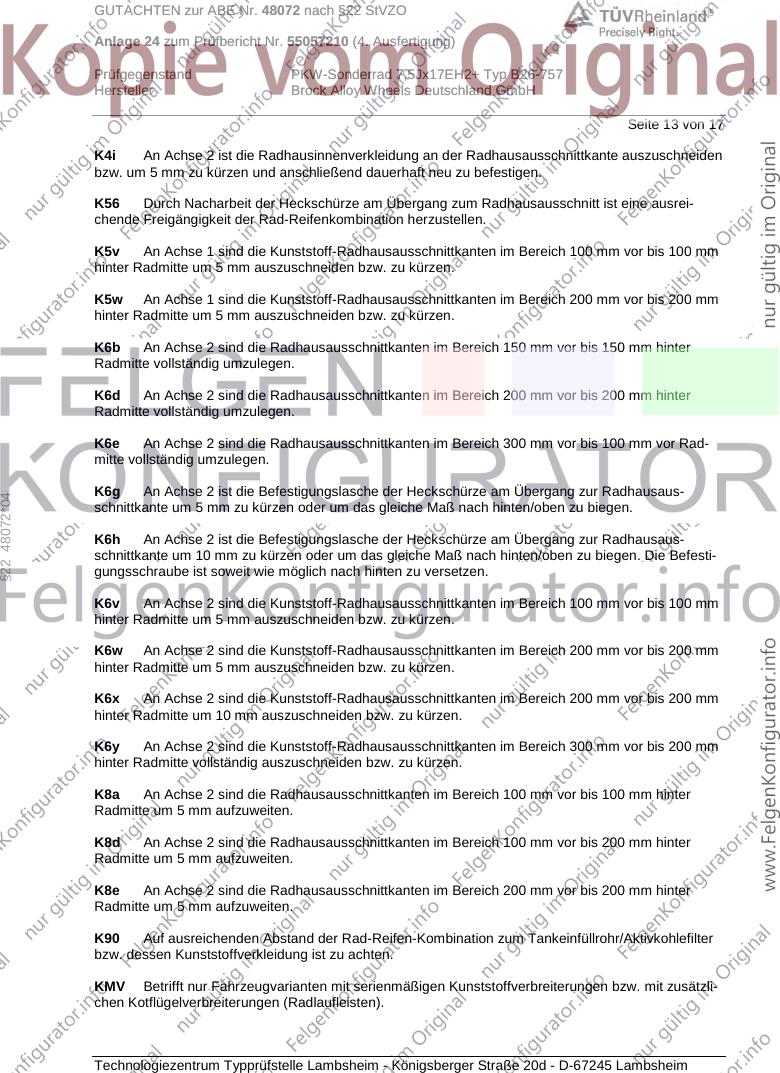

Seite 13 von 17
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
§22 48072*04
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 14 von 17
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von An-
schlag zu Anschlag.
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
§22 48072*04
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 15 von 17
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 48072*04
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 16 von 17
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
§22 48072*04
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VL7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/45R17 245/45R17, 275/40R17
Nr. 2 235/45R17 245/45R17, 275/40R17
Nr. 3 245/40R17 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Mini-
van (z.B. Verso, Gran, ...)
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Prüfbericht Nr. 55057210 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels Deutschland GmbH

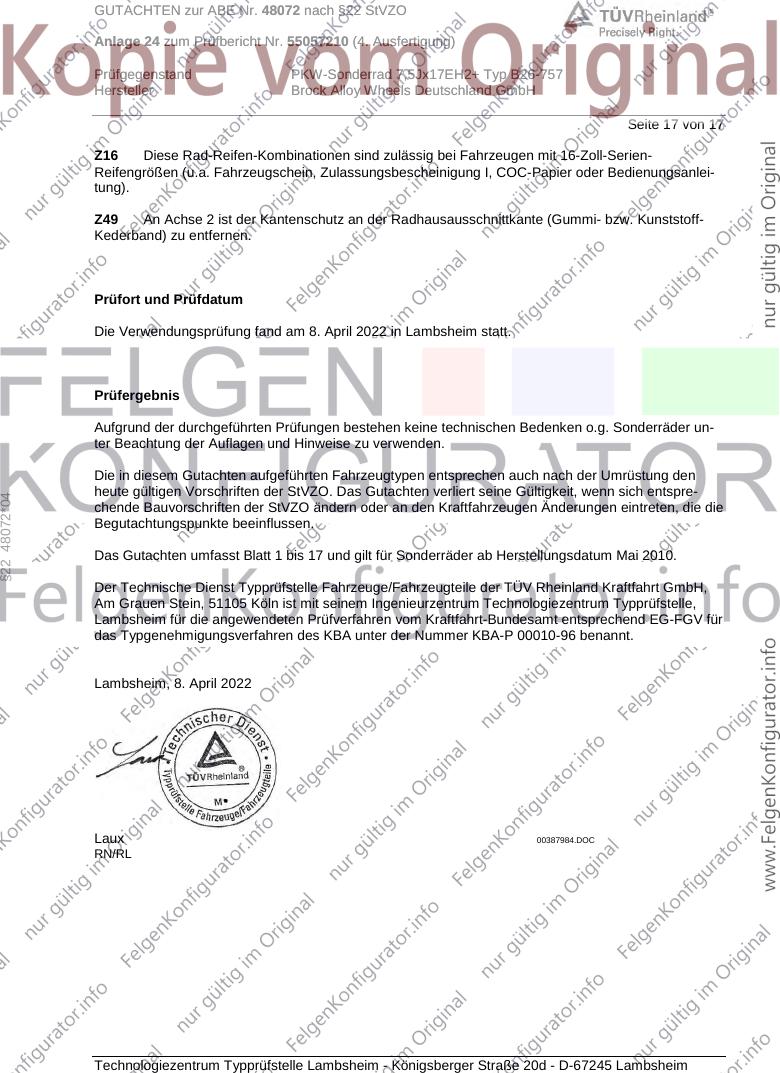

Seite 17 von 17
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. April 2022 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
§22 48072*04
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Mai 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. April 2022
Laux 00387984.DOC
RN/RL
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
