Gutachten zur Erteilung der ABE-Nr. 48104 nach § 22 STVZO
Nr. : RA-000587-A0-104
Anlage-Nr. : 2
Seite : 1/5 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704

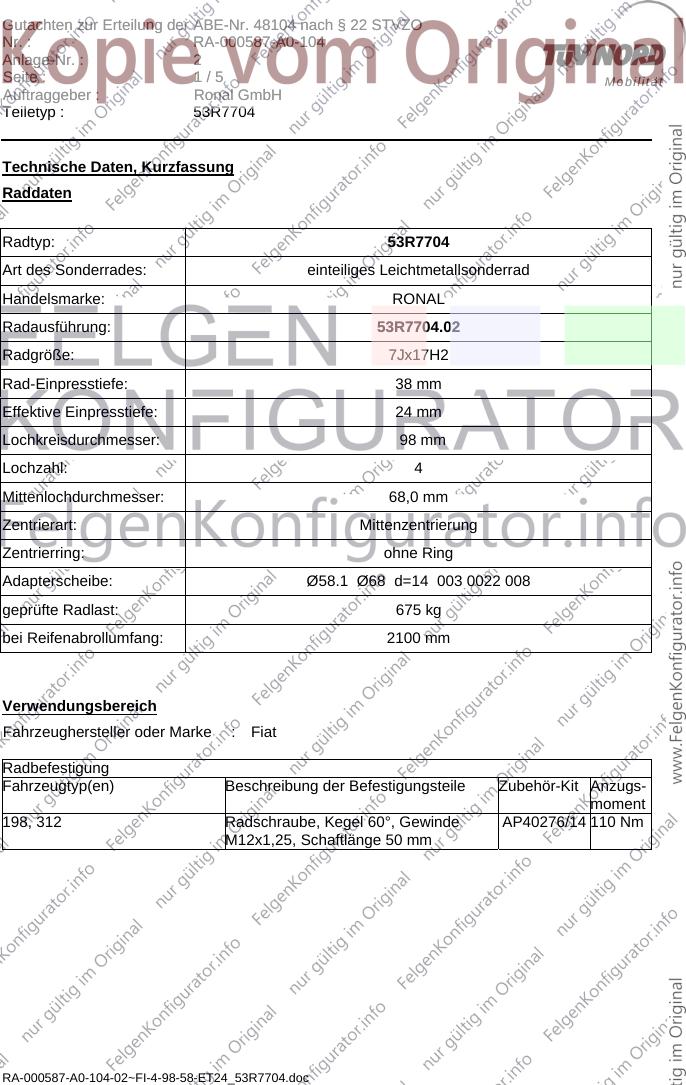

Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R7704
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 53R7704.02
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 38 mm
Effektive Einpresstiefe: 24 mm
Lochkreisdurchmesser: 98 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
Adapterscheibe: Ø58.1 Ø68 d=14 003 0022 008
geprüfte Radlast: 675 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Fiat
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
198, 312 Radschraube, Kegel 60°, Gewinde AP40276/14 110 Nm
M12x1,25, Schaftlänge 50 mm
RA-000587-A0-104-02~FI-4-98-58-ET24_53R7704.doc
Gutachten zur Erteilung der ABE-Nr. 48104 nach § 22 STVZO
Nr. : RA-000587-A0-104
Anlage-Nr. : 2
Seite : 2/5 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704

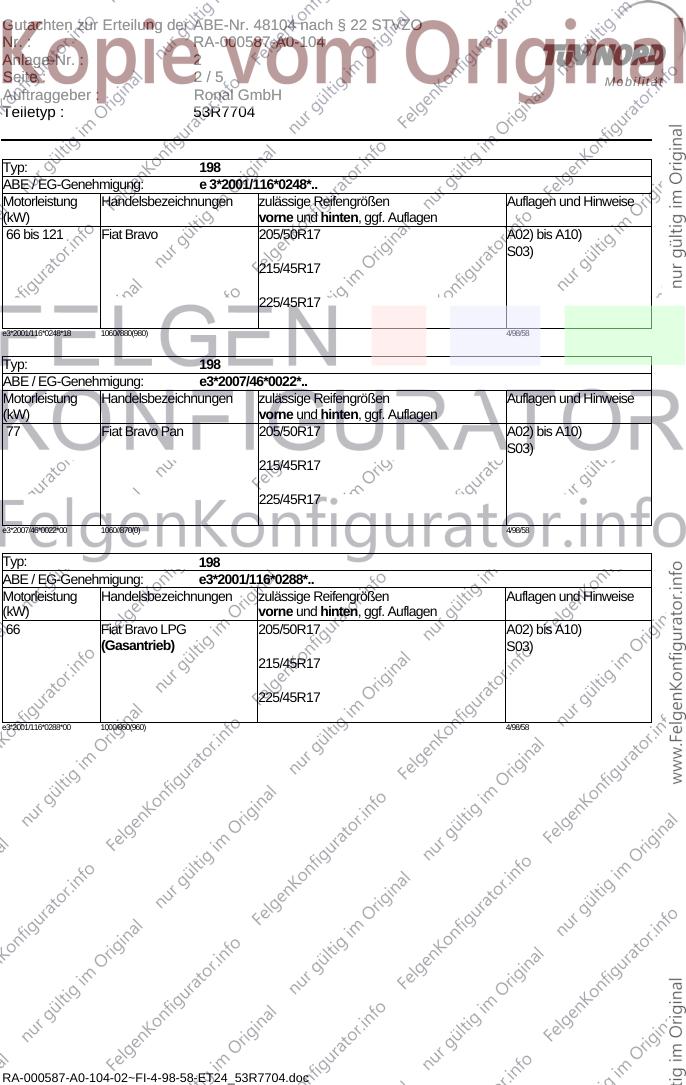

Typ: 198
ABE / EG-Genehmigung: e 3*2001/116*0248*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 121 Fiat Bravo 205/50R17 A02) bis A10)
S03)
215/45R17
225/45R17
e3*2001/116*0248*18 1060//880(980) 4/98/58
Typ: 198
ABE / EG-Genehmigung: e3*2007/46*0022*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 Fiat Bravo Pan 205/50R17 A02) bis A10)
S03)
215/45R17
225/45R17
e3*2007/46*0022*00 1060//870(0) 4/98/58
Typ: 198
ABE / EG-Genehmigung: e3*2001/116*0288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 Fiat Bravo LPG 205/50R17 A02) bis A10)
(Gasantrieb) S03)
215/45R17
225/45R17
e3*2001/116*0288*00 1000/860(960) 4/98/58
RA-000587-A0-104-02~FI-4-98-58-ET24_53R7704.doc
Gutachten zur Erteilung der ABE-Nr. 48104 nach § 22 STVZO
Nr. : RA-000587-A0-104
Anlage-Nr. : 2
Seite : 3/5 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704

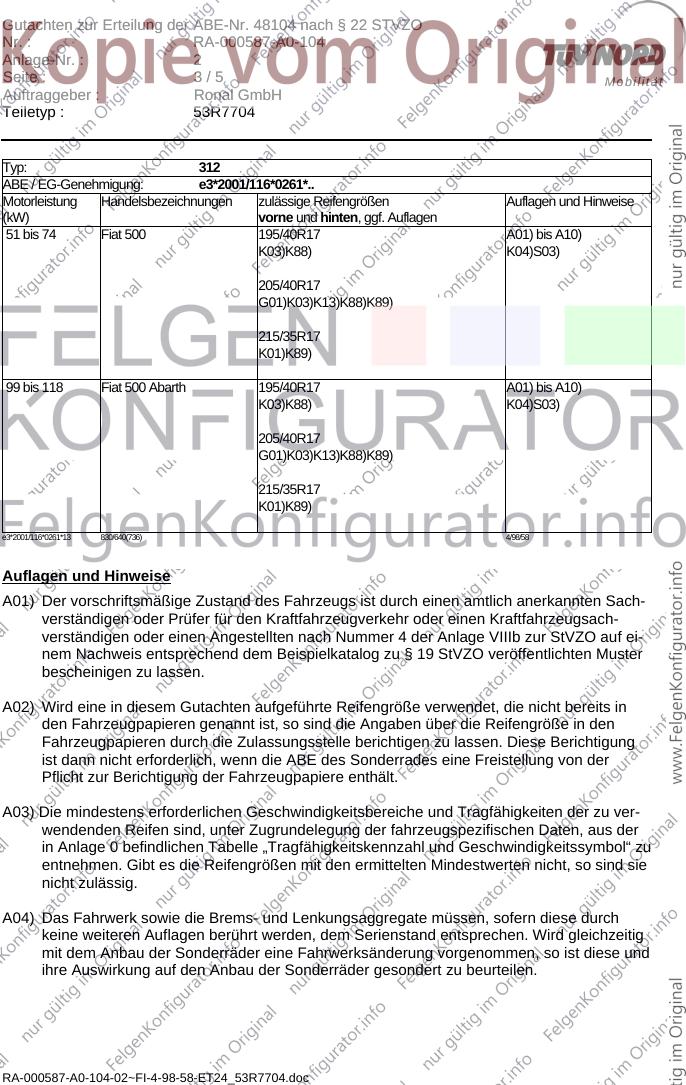

Typ: 312
ABE / EG-Genehmigung: e3*2001/116*0261*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 74 Fiat 500 195/40R17 A01) bis A10)
K03)K88) K04)S03)
205/40R17
G01)K03)K13)K88)K89)
215/35R17
K01)K89)
99 bis 118 Fiat 500 Abarth 195/40R17 A01) bis A10)
K03)K88) K04)S03)
205/40R17
G01)K03)K13)K88)K89)
215/35R17
K01)K89)
e3*2001/116*0261*13 830/640(736) 4/98/58
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf ei-
nem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000587-A0-104-02~FI-4-98-58-ET24_53R7704.doc
Gutachten zur Erteilung der ABE-Nr. 48104 nach § 22 STVZO
Nr. : RA-000587-A0-104
Anlage-Nr. : 2
Seite : 4/5 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704

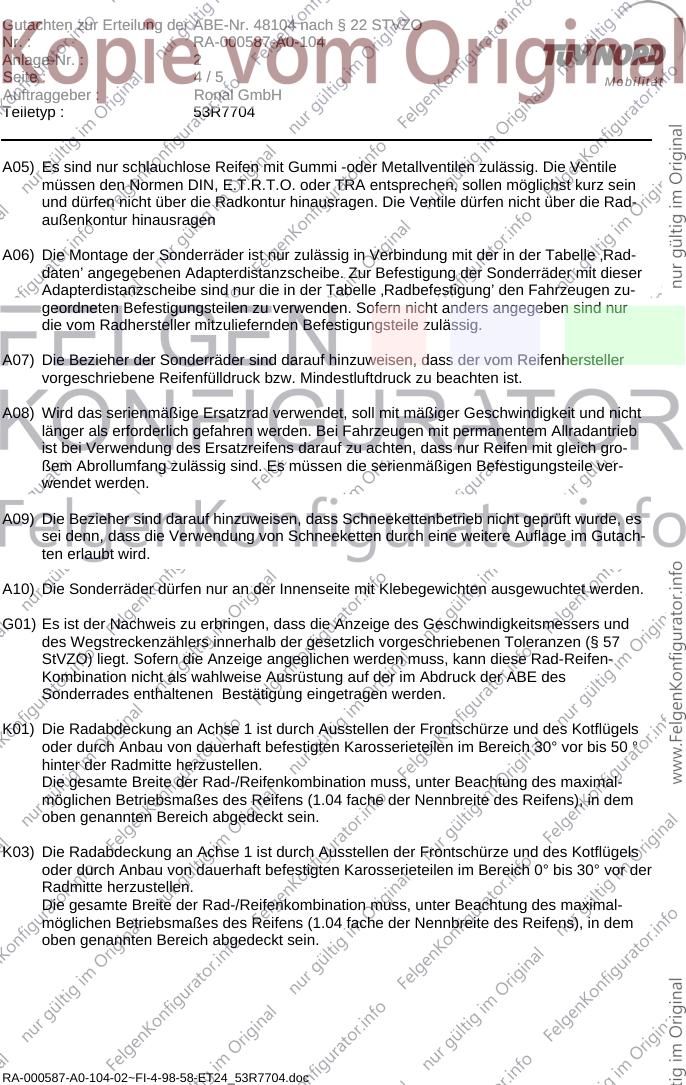

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen. Die Ventile dürfen nicht über die Rad-
außenkontur hinausragen
A06) Die Montage der Sonderräder ist nur zulässig in Verbindung mit der in der Tabelle ‚Rad-
daten’ angegebenen Adapterdistanzscheibe. Zur Befestigung der Sonderräder mit dieser
Adapterdistanzscheibe sind nur die in der Tabelle ‚Radbefestigung’ den Fahrzeugen zu-
geordneten Befestigungsteilen zu verwenden. Sofern nicht anders angegeben sind nur
die vom Radhersteller mitzuliefernden Befestigungsteile zulässig.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
RA-000587-A0-104-02~FI-4-98-58-ET24_53R7704.doc
Gutachten zur Erteilung der ABE-Nr. 48104 nach § 22 STVZO
Nr. : RA-000587-A0-104
Anlage-Nr. : 2
Seite : 5/5 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K88) An Achse 2 ist der vorhandene Ausschnitt im Kunststoffinnenradhaus, Bereich Stoßfän-
geroberkante so zu vergrößern das der untere Teil nicht in das Radhaus ragt.
K89) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:Die Radhausschnittkante ist von der Türsicke bis Übergang zum hinteren
Radhaus/Stoßfänger komplett umzulegen.
- Das Kunststoff- Innenradhaus ist in diesem Bereich auf einer Höhe von ca. 30mm zu
kürzen. Die Schnittkante ist mit dem inneren Radhaus zu verkleben.
- Der vorhandene Ausschnitt im Kunststoff- Innenradhaus, Bereich Stoßfängeroberkan-
te ist so zu vergrößern das der untere Teil nicht in das Radhaus ragt.
- Im Übergangsbereich Radhaus/Stoßfänger ist die ins Radhaus ragende Kunststoff-
kante des hinteren Stoßfängers zu kürzen.
S03) Die auf der Radanlagefläche befindlichen Zentrierstifte sind zu entfernen.
Die Anlage Nr. 2 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ 53R7704 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 07.01.2011
RA-000587-A0-104-02~FI-4-98-58-ET24_53R7704.doc
