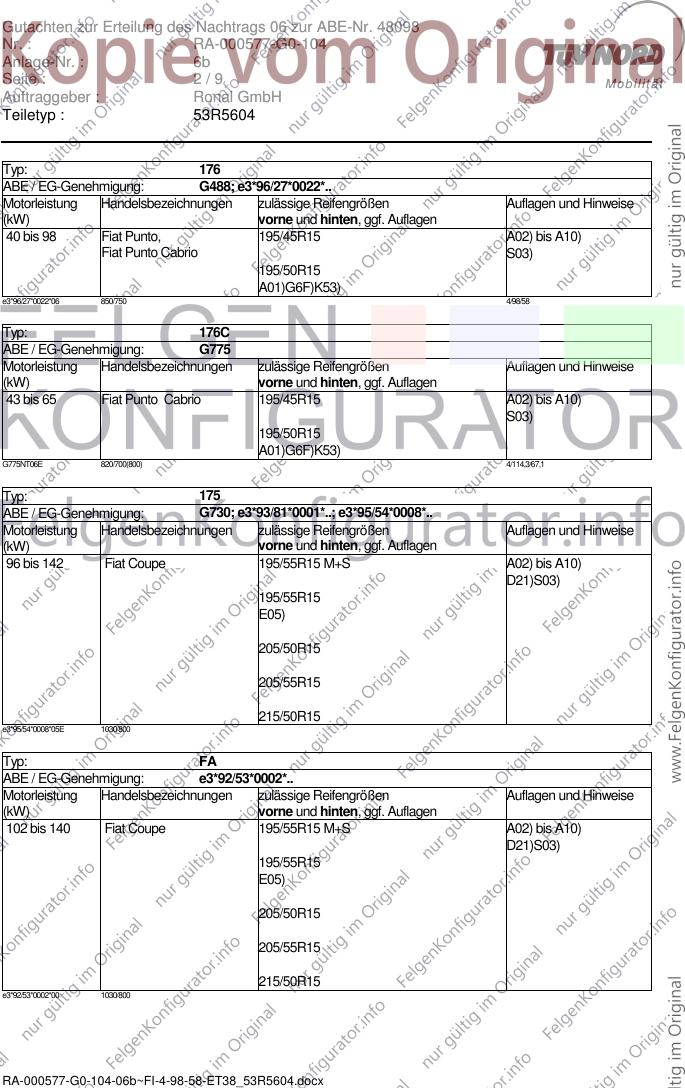

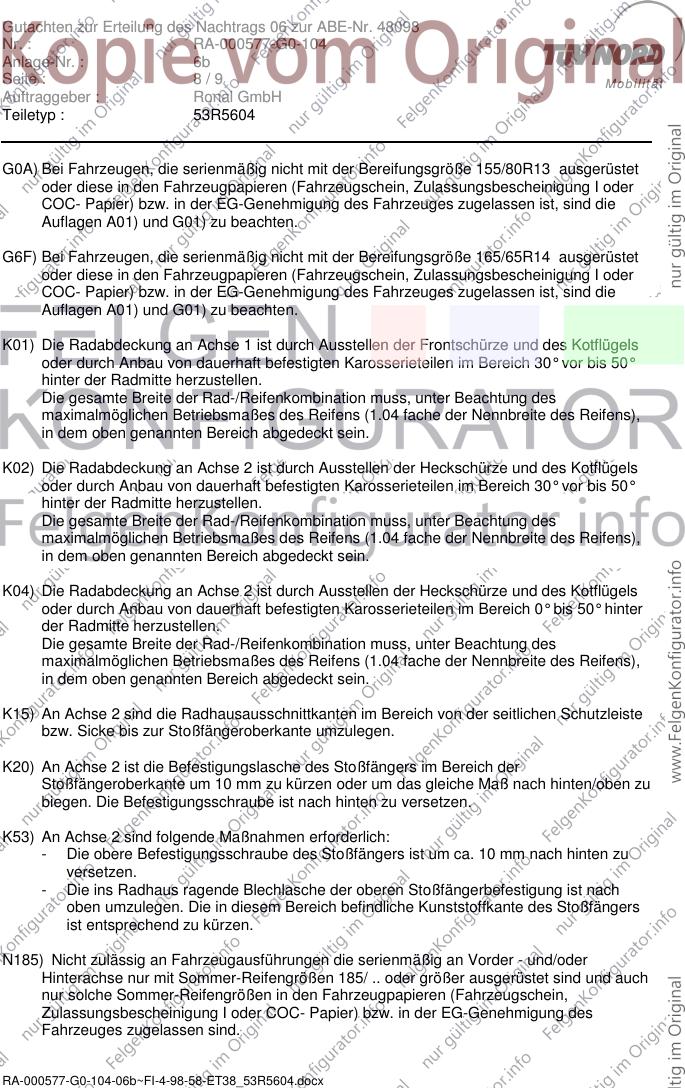

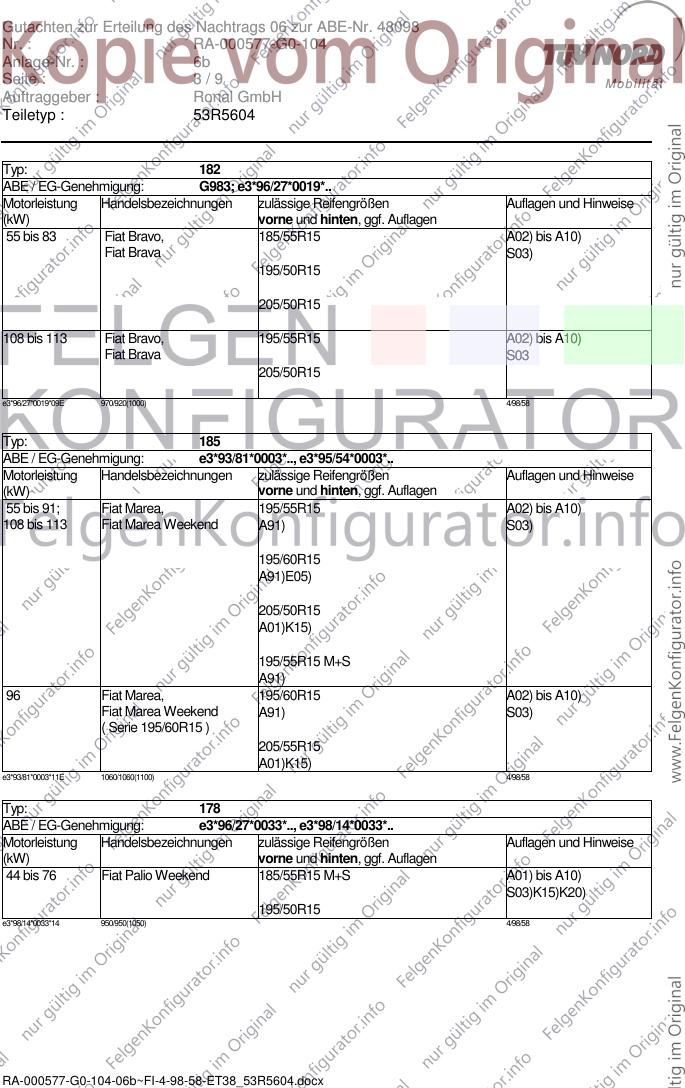

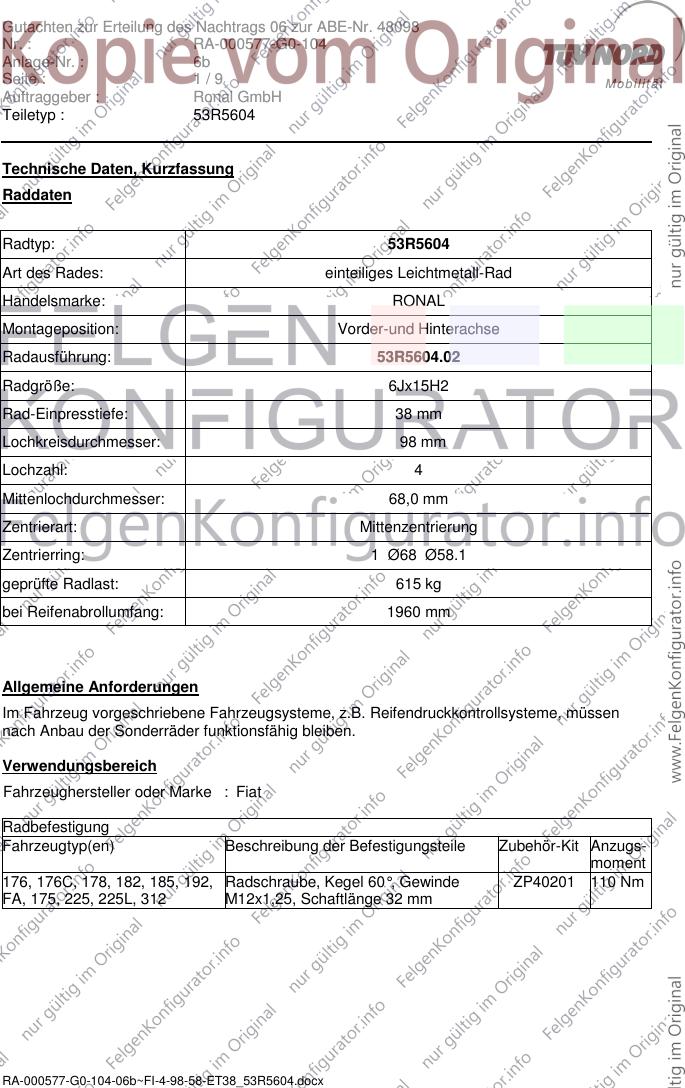

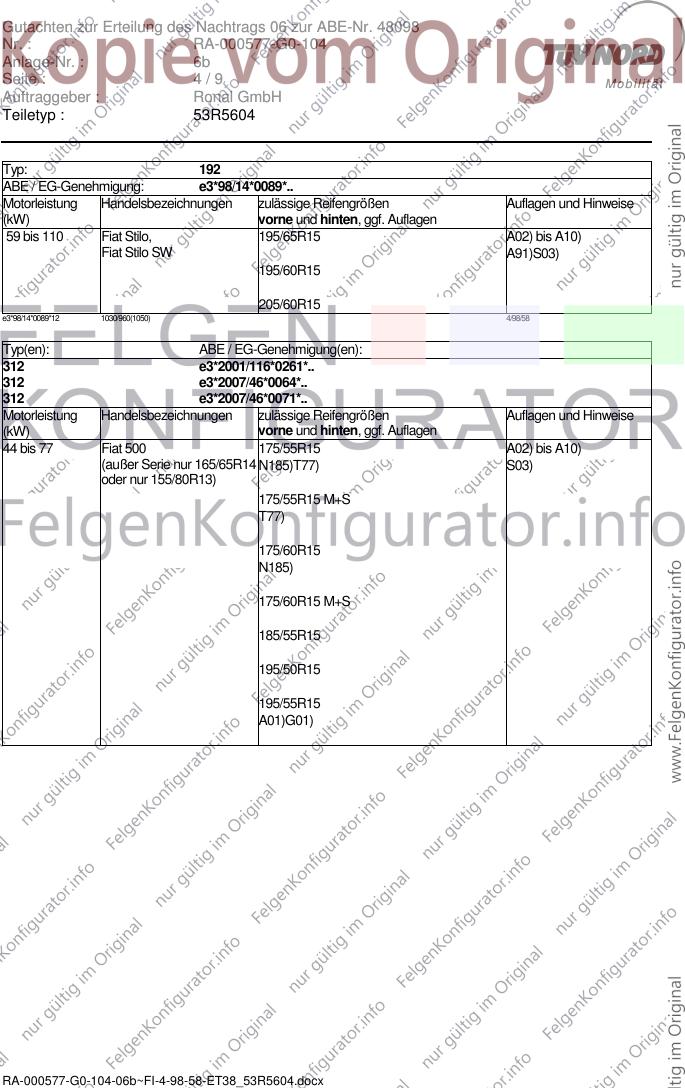

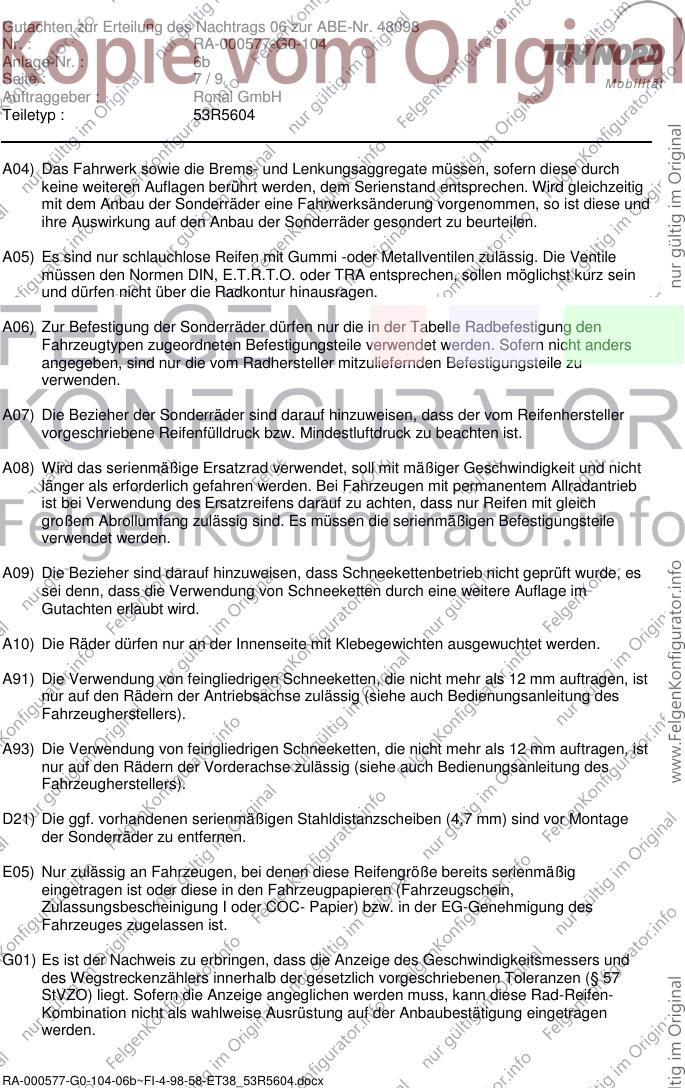

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48098
Nr. : RA-000577-G0-104
Anlage-Nr. : 6b
Seite : 1/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R5604
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R5604
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 53R5604.02
Radgröße: 6Jx15H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 98 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø58.1
geprüfte Radlast: 615 kg
bei Reifenabrollumfang: 1960 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Fiat
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
176, 176C, 178, 182, 185, 192, Radschraube, Kegel 60°, Gewinde ZP40201 110 Nm
FA, 175, 225, 225L, 312 M12x1,25, Schaftlänge 32 mm
RA-000577-G0-104-06b~FI-4-98-58-ET38_53R5604.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48098
Nr. : RA-000577-G0-104
Anlage-Nr. : 6b
Seite : 2/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R5604
Typ: 176
ABE / EG-Genehmigung: G488; e3*96/27*0022*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 98 Fiat Punto, 195/45R15 A02) bis A10)
Fiat Punto Cabrio S03)
195/50R15
A01)G6F)K53)
e3*96/27*0022*06 850/750 4/98/58
Typ: 176C
ABE / EG-Genehmigung: G775
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 65 Fiat Punto Cabrio 195/45R15 A02) bis A10)
S03)
195/50R15
A01)G6F)K53)
G775NT06E 820/700(800) 4/114,3/67,1
Typ: 175
ABE / EG-Genehmigung: G730; e3*93/81*0001*..; e3*95/54*0008*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 142 Fiat Coupe 195/55R15 M+S A02) bis A10)
D21)S03)
195/55R15
E05)
205/50R15
205/55R15
215/50R15
e3*95/54*0008*05E 1030/800
Typ: FA
ABE / EG-Genehmigung: e3*92/53*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
102 bis 140 Fiat Coupe 195/55R15 M+S A02) bis A10)
D21)S03)
195/55R15
E05)
205/50R15
205/55R15
215/50R15
e3*92/53*0002*00 1030/800
RA-000577-G0-104-06b~FI-4-98-58-ET38_53R5604.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48098
Nr. : RA-000577-G0-104
Anlage-Nr. : 6b
Seite : 3/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R5604
Typ: 182
ABE / EG-Genehmigung: G983; e3*96/27*0019*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 83 Fiat Bravo, 185/55R15 A02) bis A10)
Fiat Brava S03)
195/50R15
205/50R15
108 bis 113 Fiat Bravo, 195/55R15 A02) bis A10)
Fiat Brava S03
205/50R15
e3*96/27*0019*09E 970/920(1000) 4/98/58
Typ: 185
ABE / EG-Genehmigung: e3*93/81*0003*.., e3*95/54*0003*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 91; Fiat Marea, 195/55R15 A02) bis A10)
108 bis 113 Fiat Marea Weekend A91) S03)
195/60R15
A91)E05)
205/50R15
A01)K15)
195/55R15 M+S
A91)
96 Fiat Marea, 195/60R15 A02) bis A10)
Fiat Marea Weekend A91) S03)
( Serie 195/60R15 )
205/55R15
A01)K15)
e3*93/81*0003*11E 1060/1060(1100) 4/98/58
Typ: 178
ABE / EG-Genehmigung: e3*96/27*0033*.., e3*98/14*0033*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 76 Fiat Palio Weekend 185/55R15 M+S A01) bis A10)
S03)K15)K20)
195/50R15
e3*98/14*0033*14 950/950(1050) 4/98/58
RA-000577-G0-104-06b~FI-4-98-58-ET38_53R5604.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48098
Nr. : RA-000577-G0-104
Anlage-Nr. : 6b
Seite : 4/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R5604
Typ: 192
ABE / EG-Genehmigung: e3*98/14*0089*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 110 Fiat Stilo, 195/65R15 A02) bis A10)
Fiat Stilo SW A91)S03)
195/60R15
205/60R15
e3*98/14*0089*12 1030/960(1050) 4/98/58
Typ(en): ABE / EG-Genehmigung(en):
312 e3*2001/116*0261*..
312 e3*2007/46*0064*..
312 e3*2007/46*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 77 Fiat 500 175/55R15 A02) bis A10)
(außer Serie nur 165/65R14 N185)T77) S03)
oder nur 155/80R13)
175/55R15 M+S
T77)
175/60R15
N185)
175/60R15 M+S
185/55R15
195/50R15
195/55R15
A01)G01)
RA-000577-G0-104-06b~FI-4-98-58-ET38_53R5604.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48098
Nr. : RA-000577-G0-104
Anlage-Nr. : 6b
Seite : 5/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R5604
Typ(en): ABE / EG-Genehmigung(en):
312 e3*2001/116*0261*..
312 e3*2007/46*0064*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 Fiat 500 165/55R15 A02) bis A10)
(Serie nur 165/65R14 od. S03)
nur 155/80R13) 165/60R15
G0A)
165/65R15
A01)G01)
175/55R15
175/60R15
A01)G01)
185/55R15
A01)G01)
195/50R15
G0A)
195/55R15
A01)G01)
RA-000577-G0-104-06b~FI-4-98-58-ET38_53R5604.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48098
Nr. : RA-000577-G0-104
Anlage-Nr. : 6b
Seite : 6/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R5604
Typ(en): ABE / EG-Genehmigung(en):
225 e3*2001/116*0271*..
225 e3*2007/46*0011*..
225L N157
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
54 bis 70 Fiat Fiorino, Fiorino Qubo 185/60R15 A02) bis A10)
A93) S03)
185/65R15
195/60R15
205/55R15
A01)K01)K04)
205/60R15
A01)K01)K04)
215/50R15
A01)K01)K04)
215/55R15
A01)K01)K04)
225/50R15
A01)K01)K02)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000577-G0-104-06b~FI-4-98-58-ET38_53R5604.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48098
Nr. : RA-000577-G0-104
Anlage-Nr. : 6b
Seite : 7/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R5604
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A91) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Antriebsachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
D21) Die ggf. vorhandenen serienmäßigen Stahldistanzscheiben (4,7 mm) sind vor Montage
der Sonderräder zu entfernen.
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000577-G0-104-06b~FI-4-98-58-ET38_53R5604.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48098
Nr. : RA-000577-G0-104
Anlage-Nr. : 6b
Seite : 8/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R5604
G0A) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 155/80R13 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G6F) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 165/65R14 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K20) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu
biegen. Die Befestigungsschraube ist nach hinten zu versetzen.
K53) An Achse 2 sind folgende Maßnahmen erforderlich:
- Die obere Befestigungsschraube des Stoßfängers ist um ca. 10 mm nach hinten zu
versetzen.
- Die ins Radhaus ragende Blechlasche der oberen Stoßfängerbefestigung ist nach
oben umzulegen. Die in diesem Bereich befindliche Kunststoffkante des Stoßfängers
ist entsprechend zu kürzen.
N185) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 185/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000577-G0-104-06b~FI-4-98-58-ET38_53R5604.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 48098
Nr. : RA-000577-G0-104
Anlage-Nr. : 6b
Seite : 9/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R5604
S03) Vor der Montage der Sonderräder sind die auf der Radanlage befindlichen Zentrierstifte
zu entfernen.
T77) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 824 kg bei LI 77 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 412 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
-
Die Anlage Nr. 6b mit den Blättern 1 bis 9 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R5604 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 10.02.2016
RA-000577-G0-104-06b~FI-4-98-58-ET38_53R5604.docx
