Gutachten 366-0001-10-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48021
ANLAGE: 12 FIAT Radtyp: EWH
Hersteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 1 von 5

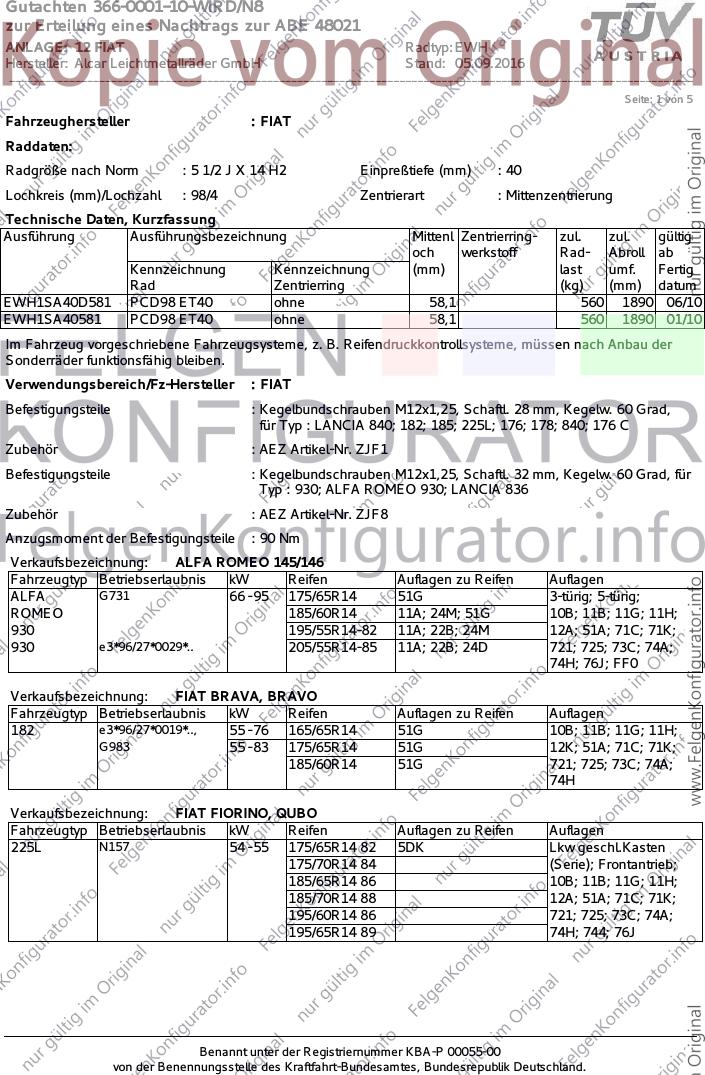

Fahrzeughersteller : FIAT
Raddaten:
Radgröße nach Norm : 5 1/2 J X 14 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 98/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
EWH1SA40D581 PCD98 ET40 ohne 58,1 560 1890 06/10
EWH1SA40581 PCD98 ET40 ohne 58,1 560 1890 01/10
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FIAT
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : LANCIA 840; 182; 185; 225L; 176; 178; 840; 176 C
Zubehör : AEZ Artikel-Nr. ZJF1
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 32 mm, Kegelw. 60 Grad, für
Typ : 930; ALFA ROMEO 930; LANCIA 836
Zubehör : AEZ Artikel-Nr. ZJF8
Anzugsmoment der Befestigungsteile : 90 Nm
Verkaufsbezeichnung: ALFA ROMEO 145/146
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ALFA G731 66 - 95 175/65R14 51G 3-türig; 5-türig;
ROMEO 185/60R14 11A; 24M; 51G 10B; 11B; 11G; 11H;
930 195/55R14-82 11A; 22B; 24M 12A; 51A; 71C; 71K;
930 e3*96/27*0029*.. 205/55R14-85 11A; 22B; 24D 721; 725; 73C; 74A;
74H; 76J; FF0
Verkaufsbezeichnung: FIAT BRAVA, BRAVO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
182 e3*96/27*0019*.., 55 - 76 165/65R14 51G 10B; 11B; 11G; 11H;
G983 55 - 83 175/65R14 51G 12K; 51A; 71C; 71K;
185/60R14 51G 721; 725; 73C; 74A;
74H
Verkaufsbezeichnung: FIAT FIORINO, QUBO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
225L N157 54 - 55 175/65R14 82 5DK Lkw geschl.Kasten
175/70R14 84 (Serie); Frontantrieb;
185/65R14 86 10B; 11B; 11G; 11H;
185/70R14 88 12A; 51A; 71C; 71K;
195/60R14 86 721; 725; 73C; 74A;
195/65R14 89 74H; 744; 76J
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-10-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48021
ANLAGE: 12 FIAT Radtyp: EWH
Hersteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 2 von 5

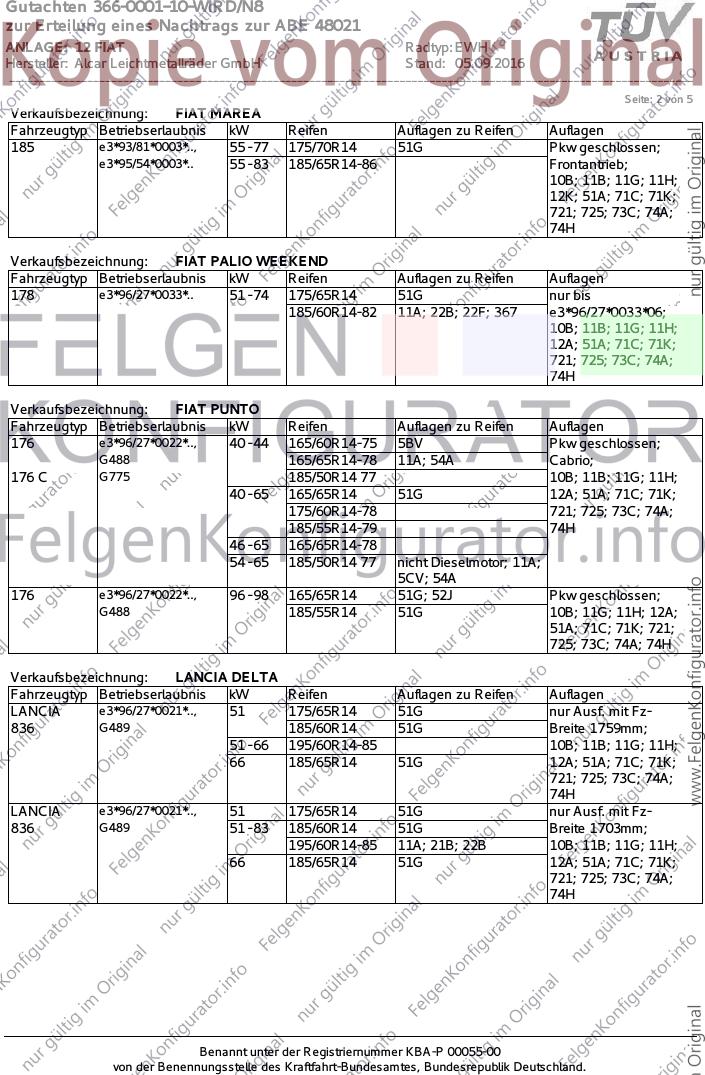

Verkaufsbezeichnung: FIAT MAREA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
185 e3*93/81*0003*.., 55 - 77 175/70R14 51G Pkw geschlossen;
e3*95/54*0003*.. 55 - 83 185/65R14-86 Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H
Verkaufsbezeichnung: FIAT PALIO WEEKEND
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
178 e3*96/27*0033*.. 51 - 74 175/65R14 51G nur bis
185/60R14-82 11A; 22B; 22F; 367 e3*96/27*0033*06;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H
Verkaufsbezeichnung: FIAT PUNTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
176 e3*96/27*0022*.., 40 - 44 165/60R14-75 5BV Pkw geschlossen;
G488 165/65R14-78 11A; 54A Cabrio;
176 C G775 185/50R14 77 10B; 11B; 11G; 11H;
40 - 65 165/65R14 51G 12A; 51A; 71C; 71K;
175/60R14-78 721; 725; 73C; 74A;
185/55R14-79 74H
46 - 65 165/65R14-78
54 - 65 185/50R14 77 nicht Dieselmotor; 11A;
5CV; 54A
176 e3*96/27*0022*.., 96 - 98 165/65R14 51G; 52J Pkw geschlossen;
G488 185/55R14 51G 10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H
Verkaufsbezeichnung: LANCIA DELTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LANCIA e3*96/27*0021*.., 51 175/65R14 51G nur Ausf. mit Fz-
836 G489 185/60R14 51G Breite 1759mm;
51 - 66 195/60R14-85 10B; 11B; 11G; 11H;
66 185/65R14 51G 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H
LANCIA e3*96/27*0021*.., 51 175/65R14 51G nur Ausf. mit Fz-
836 G489 51 - 83 185/60R14 51G Breite 1703mm;
195/60R14-85 11A; 21B; 22B 10B; 11B; 11G; 11H;
66 185/65R14 51G 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-10-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48021
ANLAGE: 12 FIAT Radtyp: EWH
Hersteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 3 von 5

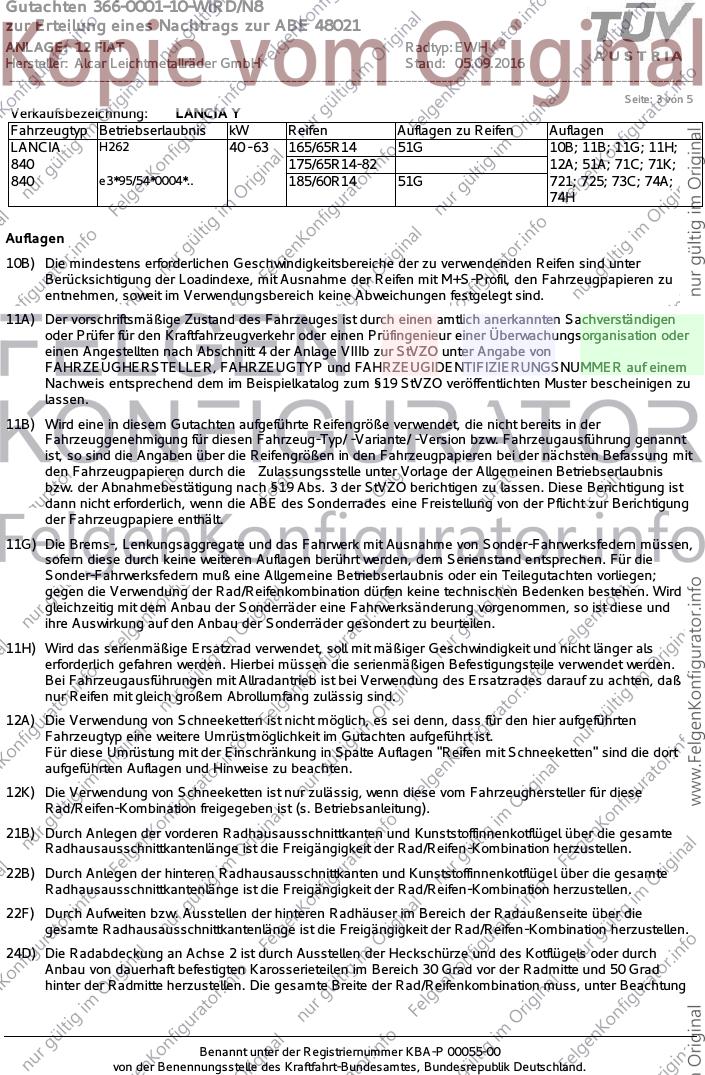

Verkaufsbezeichnung: LANCIA Y
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LANCIA H262 40 - 63 165/65R14 51G 10B; 11B; 11G; 11H;
840 175/65R14-82 12A; 51A; 71C; 71K;
840 e3*95/54*0004*.. 185/60R14 51G 721; 725; 73C; 74A;
74H
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-10-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48021
ANLAGE: 12 FIAT Radtyp: EWH
Hersteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 4 von 5

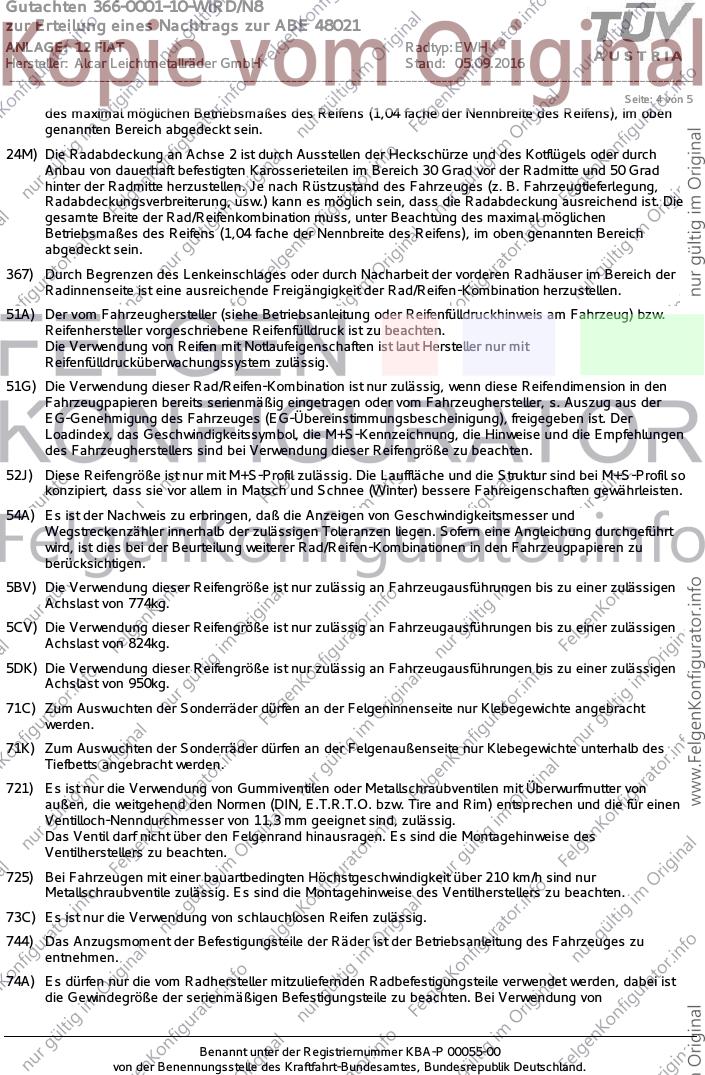

des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem in Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
5BV) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 774kg.
5CV) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 824kg.
5DK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 950kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-10-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48021
ANLAGE: 12 FIAT Radtyp: EWH
Hersteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 5 von 5

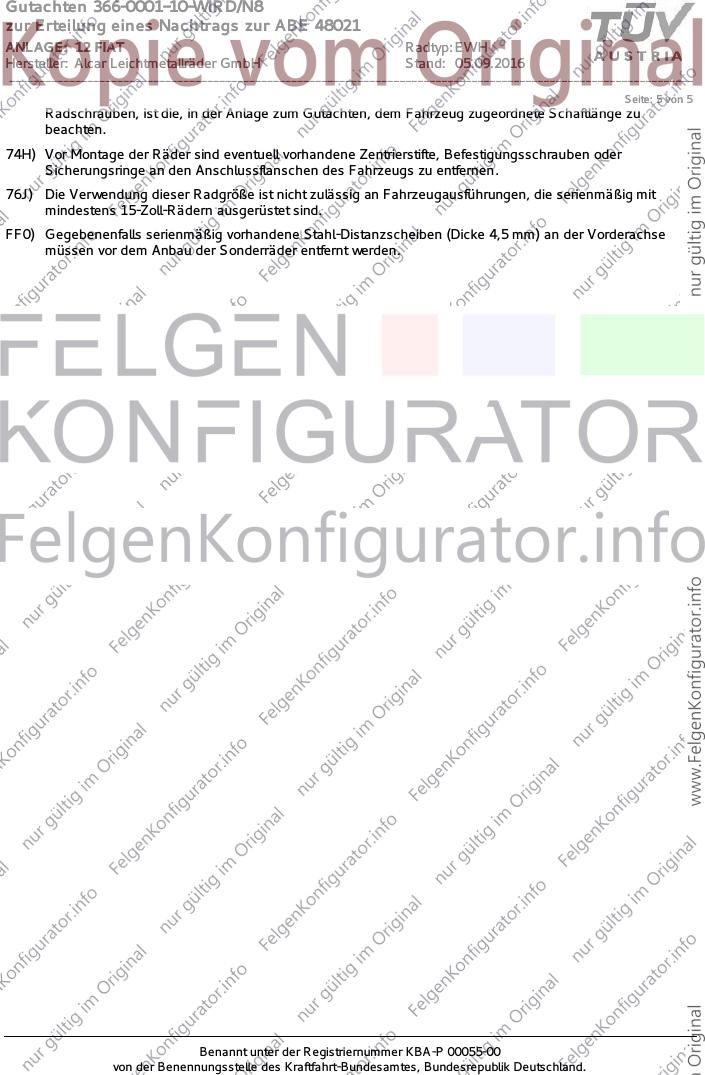

Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
76J) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 15-Zoll-Rädern ausgerüstet sind.
FF0) Gegebenenfalls serienmäßig vorhandene Stahl-Distanzscheiben (Dicke 4,5 mm) an der Vorderachse
müssen vor dem Anbau der Sonderräder entfernt werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
