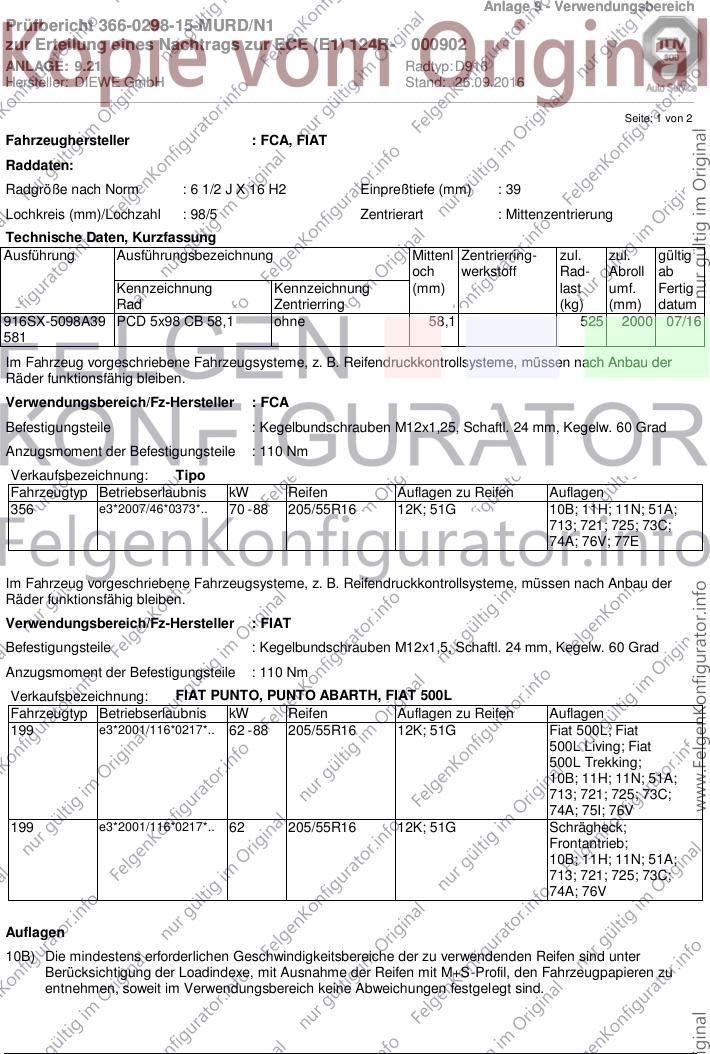

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0298-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.21 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 26.09.2016
__________________________________________________________________________________________________________________
Seite: 1 von 2
Fahrzeughersteller : FCA, FIAT
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 39
Lochkreis (mm)/Lochzahl : 98/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
916SX-5098A39 PCD 5x98 CB 58,1 ohne 58,1 525 2000 07/16
581
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FCA
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 24 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: Tipo
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
356 e3*2007/46*0373*.. 70 - 88 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FIAT
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 24 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: FIAT PUNTO, PUNTO ABARTH, FIAT 500L
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
199 e3*2001/116*0217*.. 62 - 88 205/55R16 12K; 51G Fiat 500L; Fiat
500L Living; Fiat
500L Trekking;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 75I; 76V
199 e3*2001/116*0217*.. 62 205/55R16 12K; 51G Schrägheck;
Frontantrieb;
10B; 11H; 11N; 51A;
713; 721; 725; 73C;
74A; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0298-15-MURD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000902
ANLAGE: 9.21 Radtyp: D916
Hersteller: DIEWE GmbH Stand: 26.09.2016
__________________________________________________________________________________________________________________
Seite: 2 von 2
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
713) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
