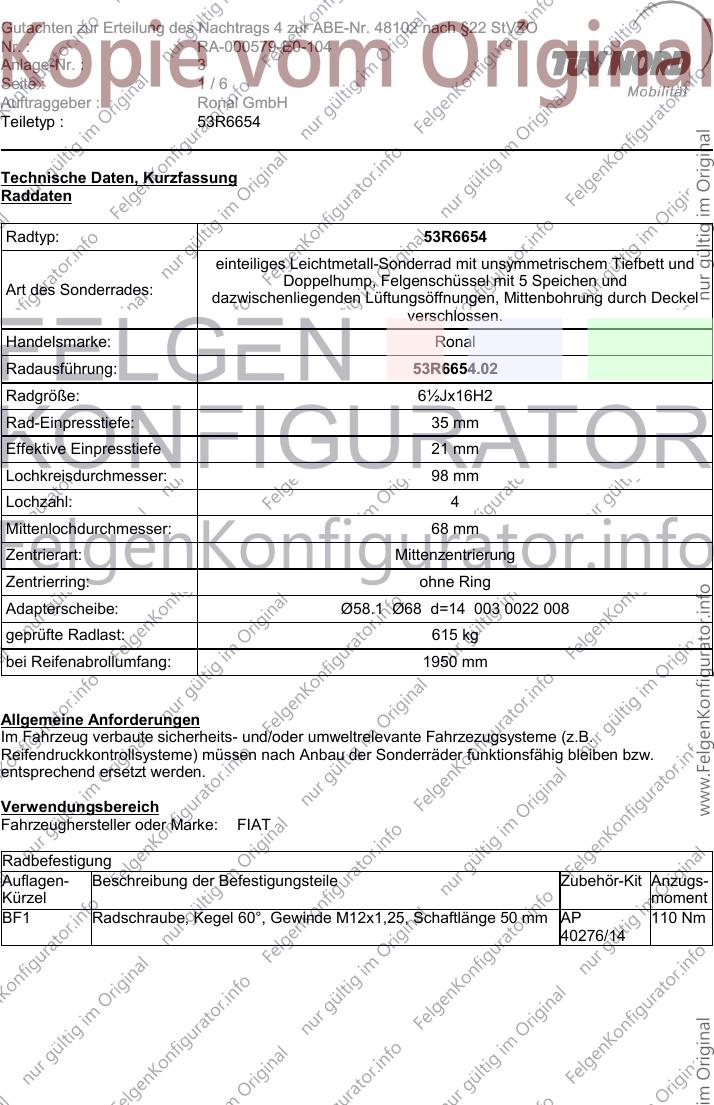

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 3
Seite : 1/6
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R6654
einteiliges Leichtmetall-Sonderrad mit unsymmetrischem Tiefbett und
Doppelhump, Felgenschüssel mit 5 Speichen und
Art des Sonderrades:
dazwischenliegenden Lüftungsöffnungen, Mittenbohrung durch Deckel
verschlossen.
Handelsmarke: Ronal
Radausführung: 53R6654.02
Radgröße: 6½Jx16H2
Rad-Einpresstiefe: 35 mm
Effektive Einpresstiefe 21 mm
Lochkreisdurchmesser: 98 mm
Lochzahl: 4
Mittenlochdurchmesser: 68 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
Adapterscheibe: Ø58.1 Ø68 d=14 003 0022 008
geprüfte Radlast: 615 kg
bei Reifenabrollumfang: 1950 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzezugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FIAT
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 50 mm AP 110 Nm
40276/14
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 3
Seite : 2/6
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

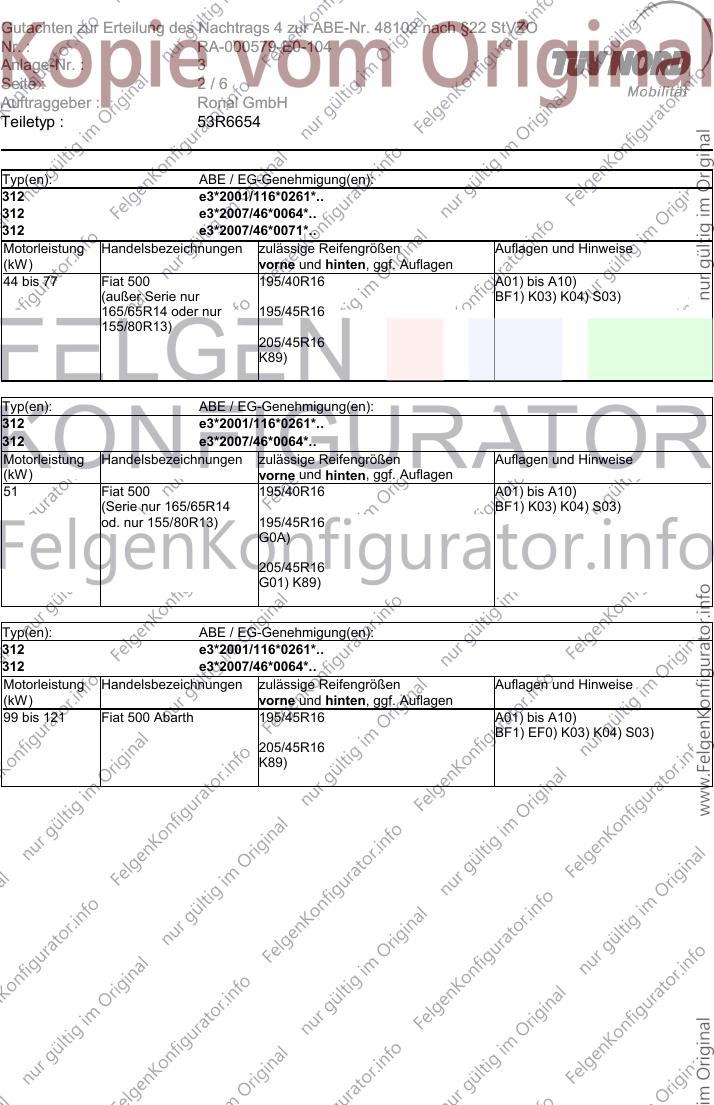

Typ(en): ABE / EG-Genehmigung(en):
312 e3*2001/116*0261*..
312 e3*2007/46*0064*..
312 e3*2007/46*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 77 Fiat 500 195/40R16 A01) bis A10)
(außer Serie nur BF1) K03) K04) S03)
165/65R14 oder nur 195/45R16
155/80R13)
205/45R16
K89)
Typ(en): ABE / EG-Genehmigung(en):
312 e3*2001/116*0261*..
312 e3*2007/46*0064*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 Fiat 500 195/40R16 A01) bis A10)
(Serie nur 165/65R14 BF1) K03) K04) S03)
od. nur 155/80R13) 195/45R16
G0A)
205/45R16
G01) K89)
Typ(en): ABE / EG-Genehmigung(en):
312 e3*2001/116*0261*..
312 e3*2007/46*0064*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
99 bis 121 Fiat 500 Abarth 195/45R16 A01) bis A10)
BF1) EF0) K03) K04) S03)
205/45R16
K89)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 3
Seite : 3/6
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

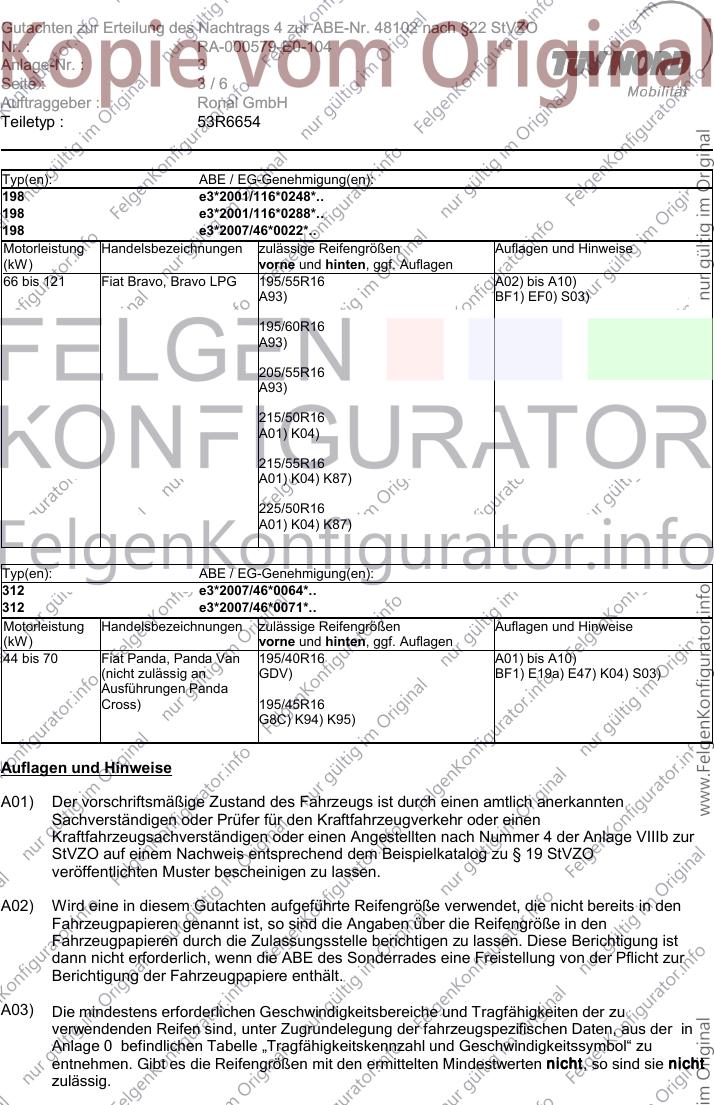

Typ(en): ABE / EG-Genehmigung(en):
198 e3*2001/116*0248*..
198 e3*2001/116*0288*..
198 e3*2007/46*0022*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 121 Fiat Bravo, Bravo LPG 195/55R16 A02) bis A10)
A93) BF1) EF0) S03)
195/60R16
A93)
205/55R16
A93)
215/50R16
A01) K04)
215/55R16
A01) K04) K87)
225/50R16
A01) K04) K87)
Typ(en): ABE / EG-Genehmigung(en):
312 e3*2007/46*0064*..
312 e3*2007/46*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 70 Fiat Panda, Panda Van 195/40R16 A01) bis A10)
(nicht zulässig an GDV) BF1) E19a) E47) K04) S03)
Ausführungen Panda
Cross) 195/45R16
G8C) K94) K95)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 3
Seite : 4/6
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

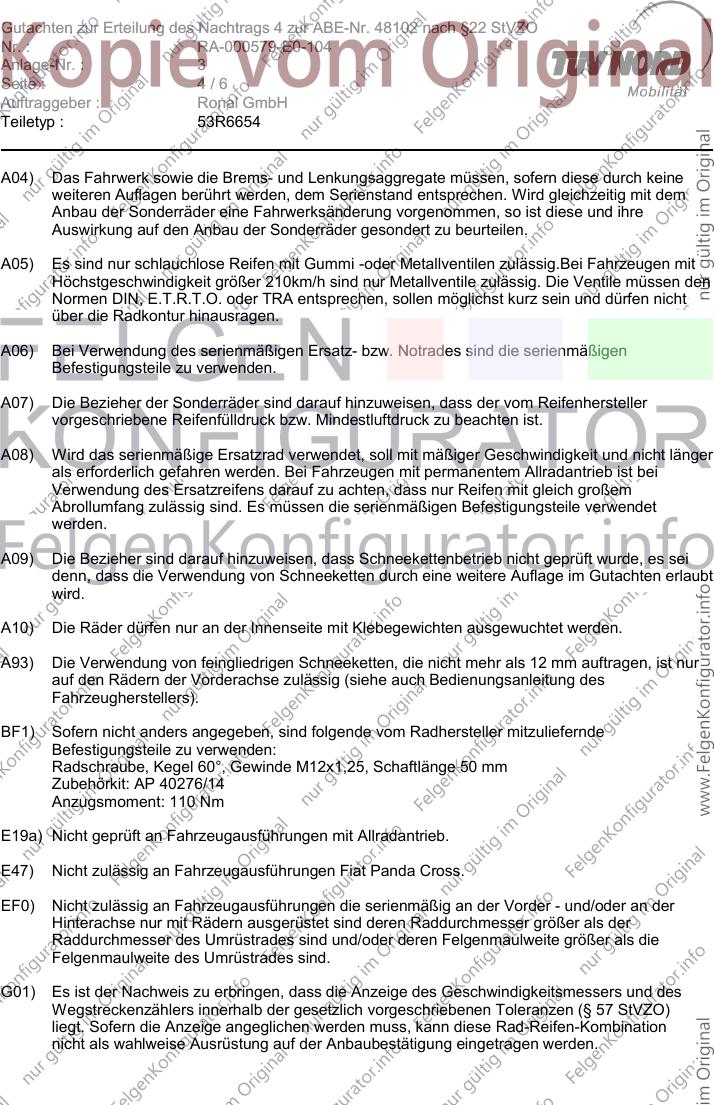

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 50 mm
Zubehörkit: AP 40276/14
Anzugsmoment: 110 Nm
E19a) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.
E47) Nicht zulässig an Fahrzeugausführungen Fiat Panda Cross.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 3
Seite : 5/6
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

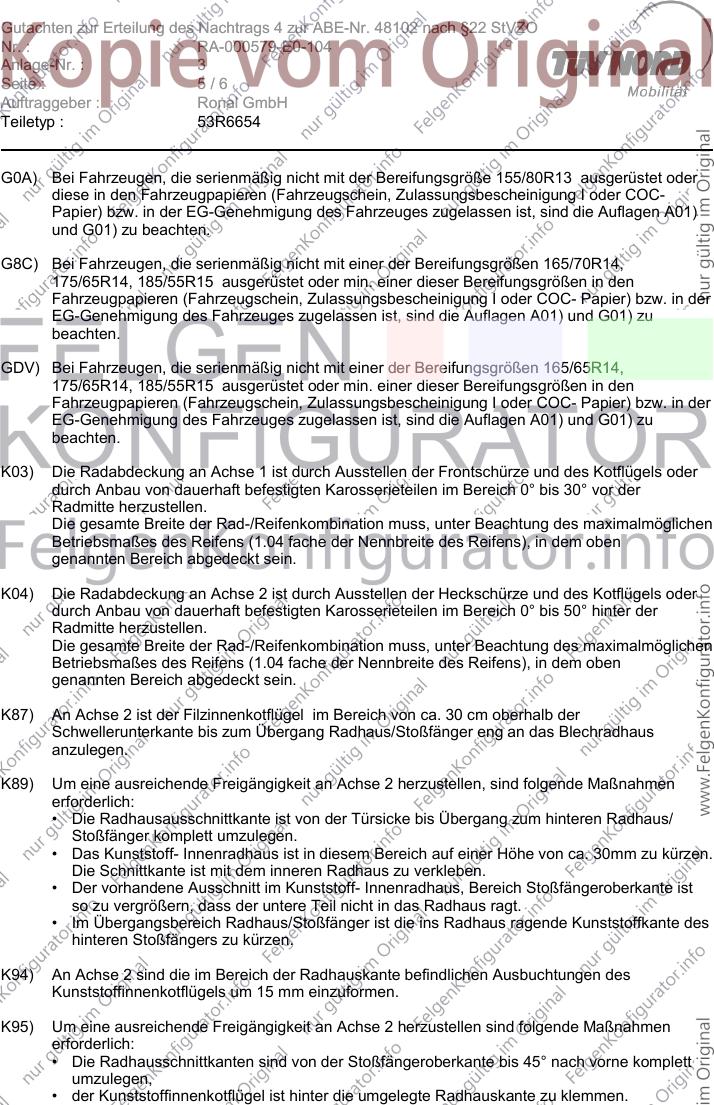

G0A) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 155/80R13 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G8C) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 165/70R14,
175/65R14, 185/55R15 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GDV) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 165/65R14,
175/65R14, 185/55R15 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K87) An Achse 2 ist der Filzinnenkotflügel im Bereich von ca. 30 cm oberhalb der
Schwellerunterkante bis zum Übergang Radhaus/Stoßfänger eng an das Blechradhaus
anzulegen.
K89) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• Die Radhausausschnittkante ist von der Türsicke bis Übergang zum hinteren Radhaus/
Stoßfänger komplett umzulegen.
• Das Kunststoff- Innenradhaus ist in diesem Bereich auf einer Höhe von ca. 30mm zu kürzen.
Die Schnittkante ist mit dem inneren Radhaus zu verkleben.
• Der vorhandene Ausschnitt im Kunststoff- Innenradhaus, Bereich Stoßfängeroberkante ist
so zu vergrößern, dass der untere Teil nicht in das Radhaus ragt.
• Im Übergangsbereich Radhaus/Stoßfänger ist die ins Radhaus ragende Kunststoffkante des
hinteren Stoßfängers zu kürzen.
K94) An Achse 2 sind die im Bereich der Radhauskante befindlichen Ausbuchtungen des
Kunststoffinnenkotflügels um 15 mm einzuformen.
K95) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• Die Radhausschnittkanten sind von der Stoßfängeroberkante bis 45° nach vorne komplett
umzulegen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-E0-104
Anlage-Nr. : 3
Seite : 6/6
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654

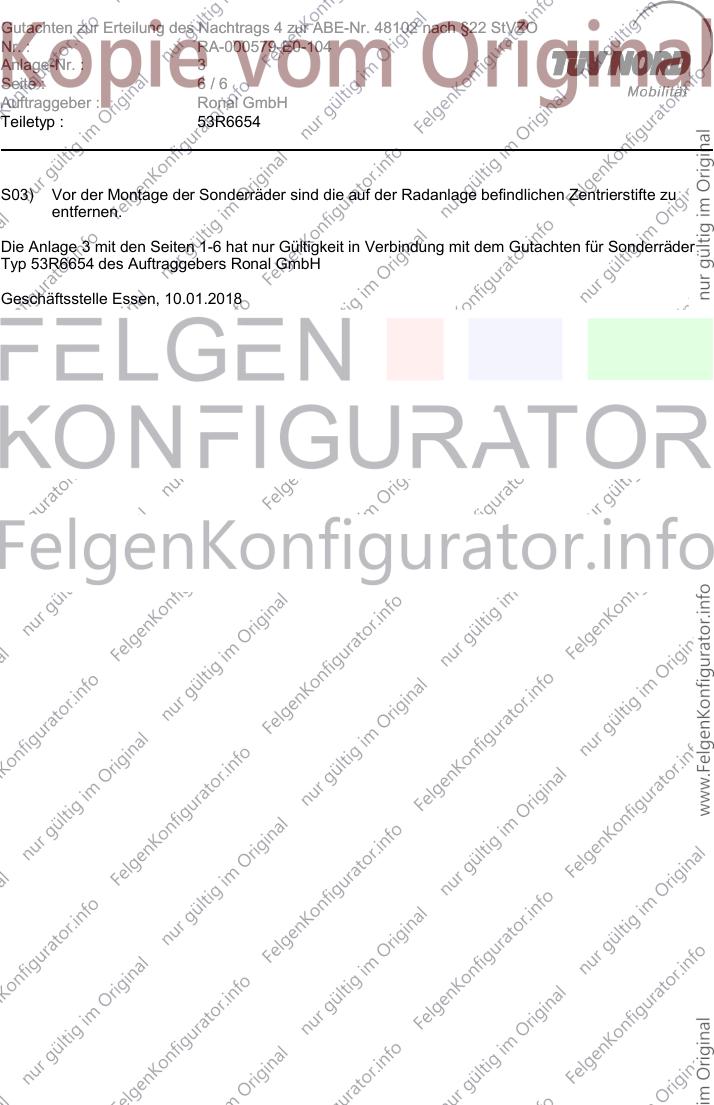

S03) Vor der Montage der Sonderräder sind die auf der Radanlage befindlichen Zentrierstifte zu
entfernen.
Die Anlage 3 mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 53R6654 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 10.01.2018
