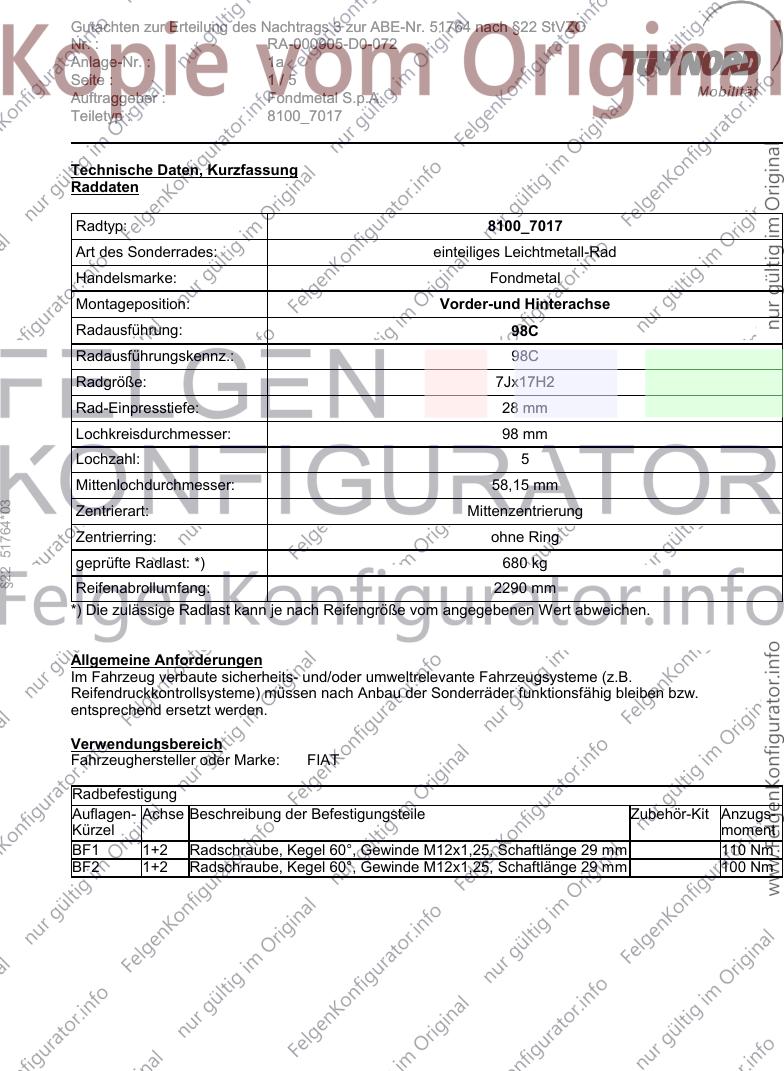

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 1a
Seite : 1/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Technische Daten, Kurzfassung
Raddaten
Radtyp: 8100_7017
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 98C
Radausführungskennz.: 98C
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 28 mm
Lochkreisdurchmesser: 98 mm
Lochzahl: 5
Mittenlochdurchmesser: 58,15 mm
§22 51764*03
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 680 kg
Reifenabrollumfang: 2290 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FIAT
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 29 mm 110 Nm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 29 mm 100 Nm

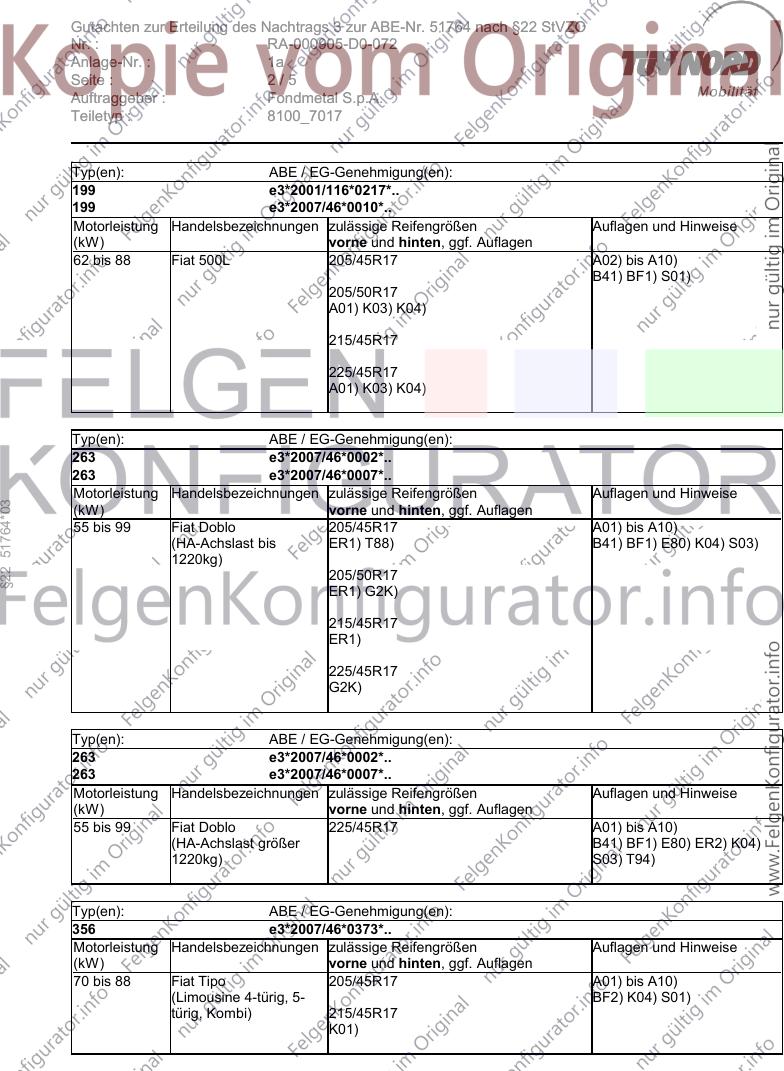

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 1a
Seite : 2/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Typ(en): ABE / EG-Genehmigung(en):
199 e3*2001/116*0217*..
199 e3*2007/46*0010*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 88 Fiat 500L 205/45R17 A02) bis A10)
B41) BF1) S01)
205/50R17
A01) K03) K04)
215/45R17
225/45R17
A01) K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
263 e3*2007/46*0002*..
263 e3*2007/46*0007*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 51764*03
(kW) vorne und hinten, ggf. Auflagen
55 bis 99 Fiat Doblo 205/45R17 A01) bis A10)
(HA-Achslast bis ER1) T88) B41) BF1) E80) K04) S03)
1220kg)
205/50R17
ER1) G2K)
215/45R17
ER1)
225/45R17
G2K)
Typ(en): ABE / EG-Genehmigung(en):
263 e3*2007/46*0002*..
263 e3*2007/46*0007*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 99 Fiat Doblo 225/45R17 A01) bis A10)
(HA-Achslast größer B41) BF1) E80) ER2) K04)
1220kg) S03) T94)
Typ(en): ABE / EG-Genehmigung(en):
356 e3*2007/46*0373*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 88 Fiat Tipo 205/45R17 A01) bis A10)
(Limousine 4-türig, 5- BF2) K04) S01)
türig, Kombi) 215/45R17
K01)

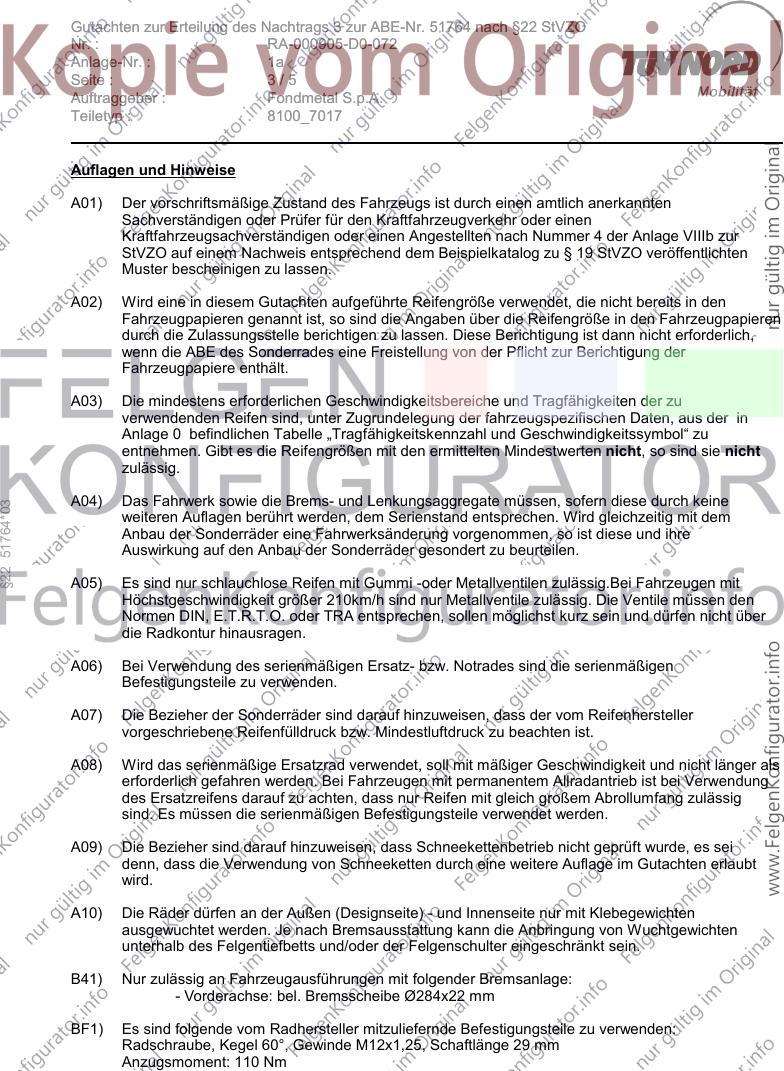

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 1a
Seite : 3/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
§22 51764*03
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen an der Außen (Designseite) - und Innenseite nur mit Klebegewichten
ausgewuchtet werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten
unterhalb des Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
B41) Nur zulässig an Fahrzeugausführungen mit folgender Bremsanlage:
- Vorderachse: bel. Bremsscheibe Ø284x22 mm
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 29 mm
Anzugsmoment: 110 Nm

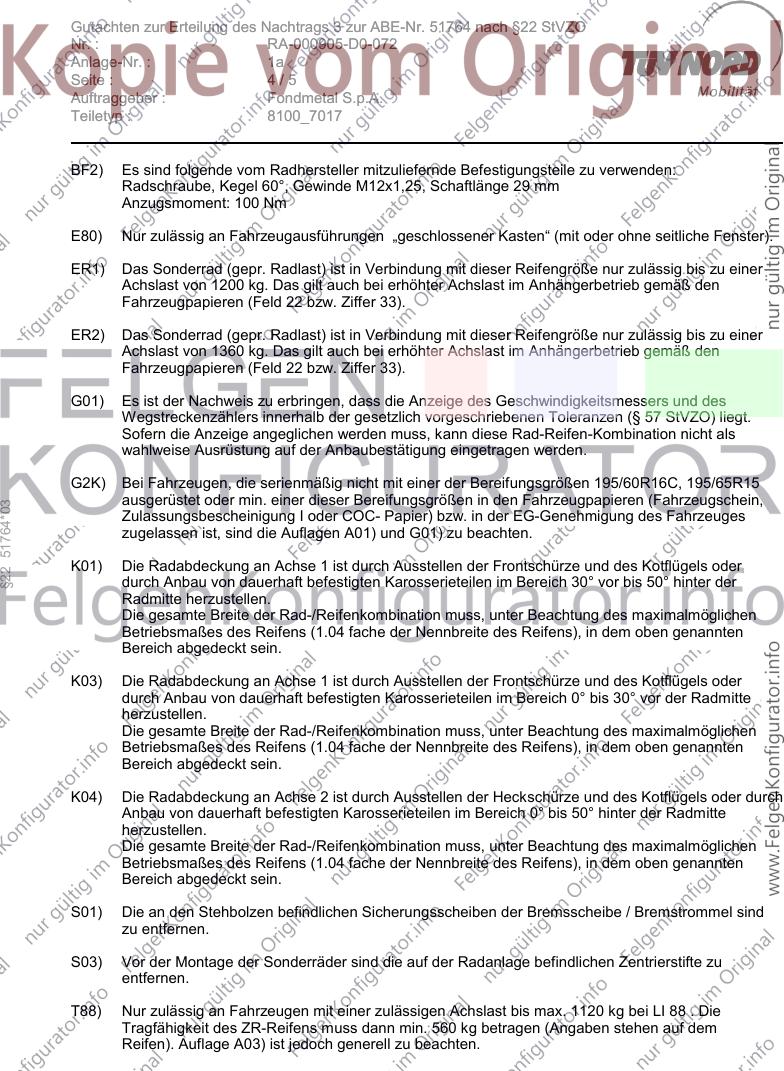

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 1a
Seite : 4/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 29 mm
Anzugsmoment: 100 Nm
E80) Nur zulässig an Fahrzeugausführungen „geschlossener Kasten“ (mit oder ohne seitliche Fenster).
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
Achslast von 1200 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
Achslast von 1360 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G2K) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16C, 195/65R15
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
§22 51764*03
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel sind
zu entfernen.
S03) Vor der Montage der Sonderräder sind die auf der Radanlage befindlichen Zentrierstifte zu
entfernen.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

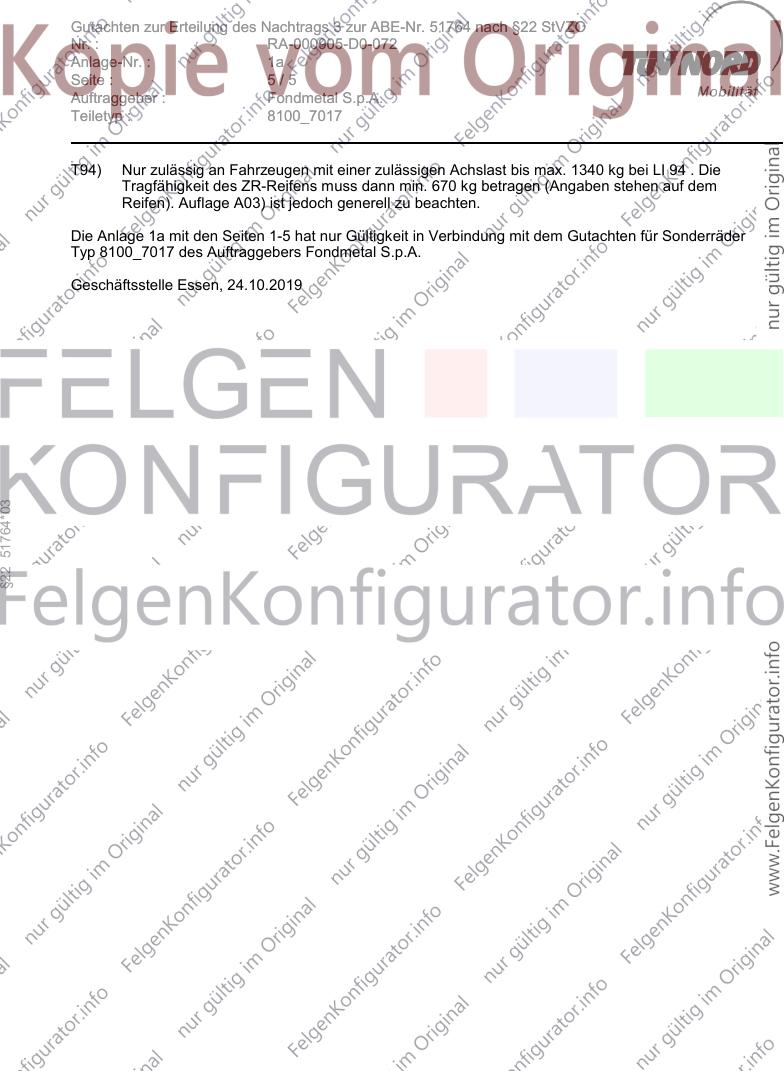

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 51764 nach §22 StVZO
Nr. : RA-000905-D0-072
Anlage-Nr. : 1a
Seite : 5/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 8100_7017
T94) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1340 kg bei LI 94 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 670 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 1a mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 8100_7017 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 24.10.2019
§22 51764*03
