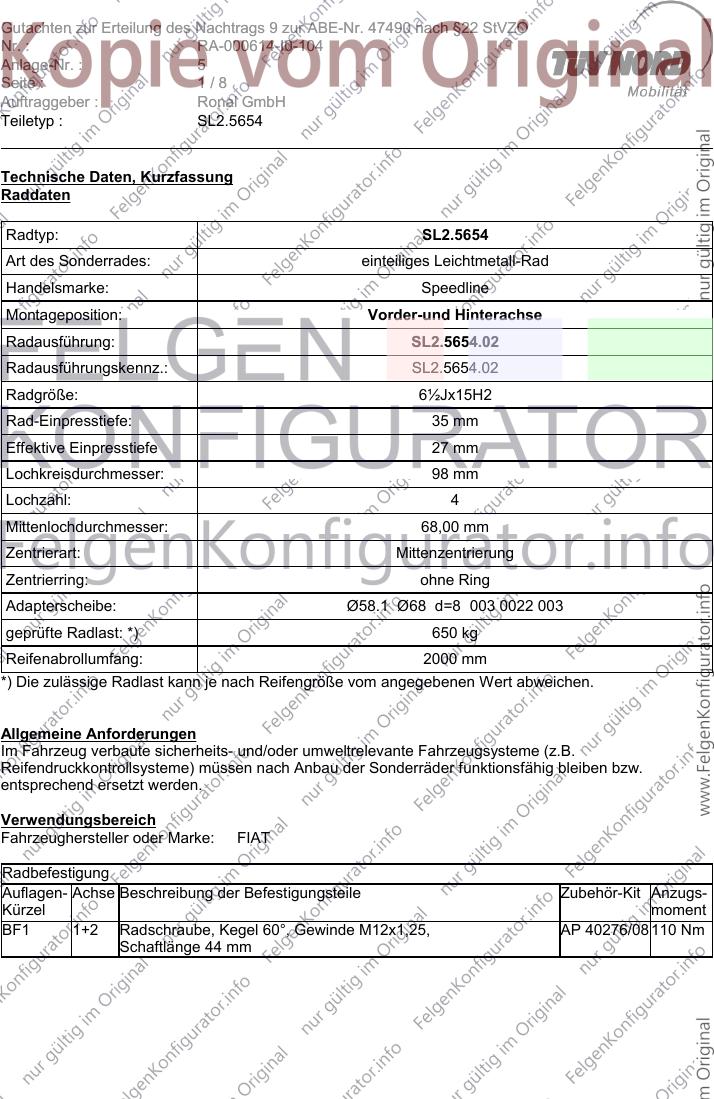

Gutachten zur Erteilung des Nachtrags 9 zur ABE-Nr. 47490 nach §22 StVZO
Nr. : RA-000614-I0-104
Anlage-Nr. : 5
Seite : 1/8
Auftraggeber : Ronal GmbH
Teiletyp : SL2.5654
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL2.5654
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL2.5654.02
Radausführungskennz.: SL2.5654.02
Radgröße: 6½Jx15H2
Rad-Einpresstiefe: 35 mm
Effektive Einpresstiefe 27 mm
Lochkreisdurchmesser: 98 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,00 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
Adapterscheibe: Ø58.1 Ø68 d=8 003 0022 003
geprüfte Radlast: *) 650 kg
Reifenabrollumfang: 2000 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: FIAT
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M12x1,25, AP 40276/08 110 Nm
Schaftlänge 44 mm
Gutachten zur Erteilung des Nachtrags 9 zur ABE-Nr. 47490 nach §22 StVZO
Nr. : RA-000614-I0-104
Anlage-Nr. : 5
Seite : 2/8
Auftraggeber : Ronal GmbH
Teiletyp : SL2.5654
Typ(en): ABE / EG-Genehmigung(en):
312 e3*2001/116*0261*..
312 e3*2007/46*0064*..
312 e3*2007/46*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 77 Fiat 500 175/55R15 A02) bis A10)
(außer Serie nur M00) N185) T77) A11) BF1) D01) S03)
165/65R14 oder nur
155/80R13) 175/60R15
M00) N185)
185/55R15
A01) K04)
195/50R15
A01) K03) K04)
195/55R15
A01) G01) K03) K04)
205/45R15
A01) K04)
205/50R15
A01) K03) K04) K89)

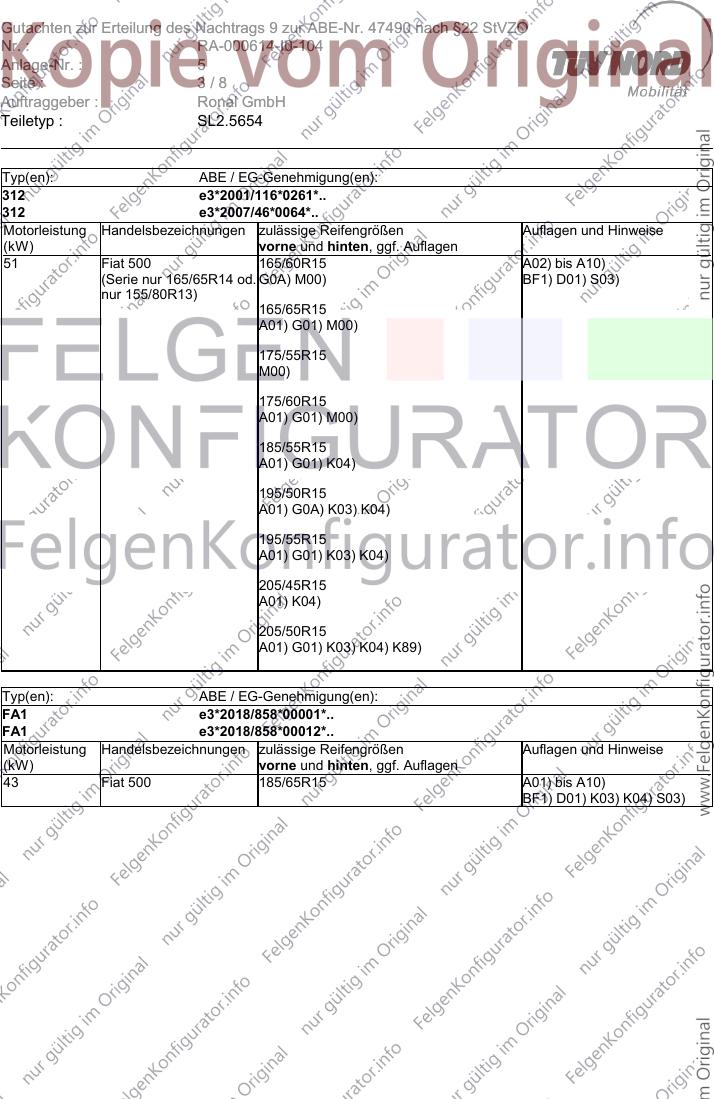

Gutachten zur Erteilung des Nachtrags 9 zur ABE-Nr. 47490 nach §22 StVZO
Nr. : RA-000614-I0-104
Anlage-Nr. : 5
Seite : 3/8
Auftraggeber : Ronal GmbH
Teiletyp : SL2.5654
Typ(en): ABE / EG-Genehmigung(en):
312 e3*2001/116*0261*..
312 e3*2007/46*0064*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 Fiat 500 165/60R15 A02) bis A10)
(Serie nur 165/65R14 od. G0A) M00) BF1) D01) S03)
nur 155/80R13)
165/65R15
A01) G01) M00)
175/55R15
M00)
175/60R15
A01) G01) M00)
185/55R15
A01) G01) K04)
195/50R15
A01) G0A) K03) K04)
195/55R15
A01) G01) K03) K04)
205/45R15
A01) K04)
205/50R15
A01) G01) K03) K04) K89)
Typ(en): ABE / EG-Genehmigung(en):
FA1 e3*2018/858*00001*..
FA1 e3*2018/858*00012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 Fiat 500 185/65R15 A01) bis A10)
BF1) D01) K03) K04) S03)

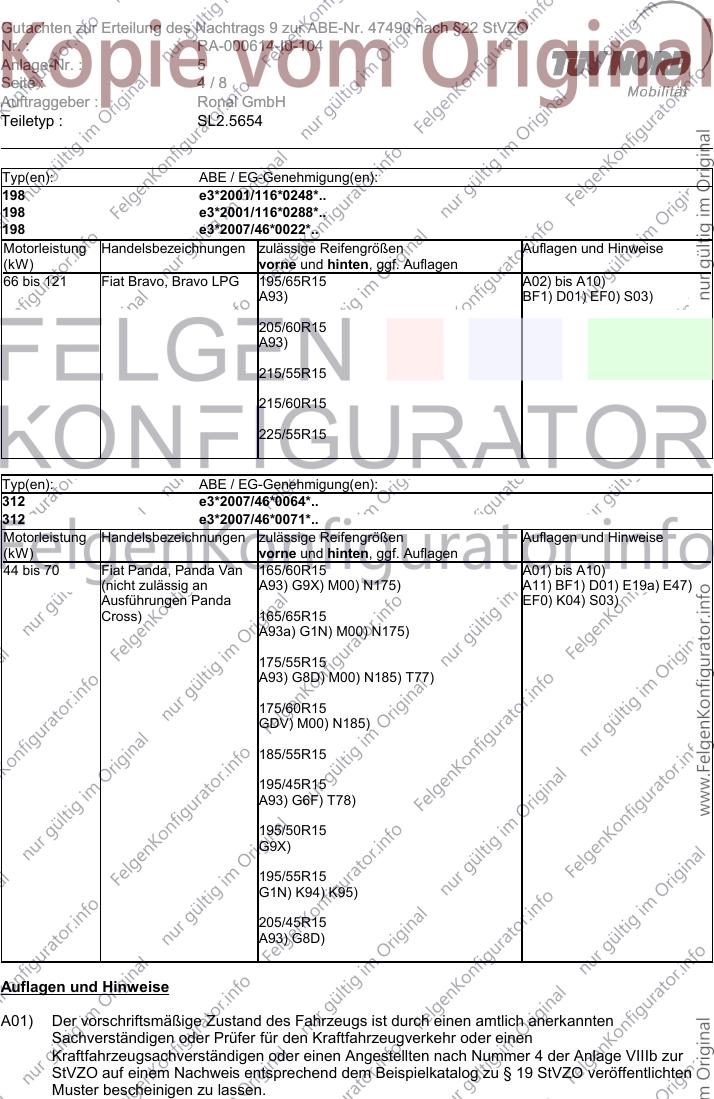

Gutachten zur Erteilung des Nachtrags 9 zur ABE-Nr. 47490 nach §22 StVZO
Nr. : RA-000614-I0-104
Anlage-Nr. : 5
Seite : 4/8
Auftraggeber : Ronal GmbH
Teiletyp : SL2.5654
Typ(en): ABE / EG-Genehmigung(en):
198 e3*2001/116*0248*..
198 e3*2001/116*0288*..
198 e3*2007/46*0022*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 121 Fiat Bravo, Bravo LPG 195/65R15 A02) bis A10)
A93) BF1) D01) EF0) S03)
205/60R15
A93)
215/55R15
215/60R15
225/55R15
Typ(en): ABE / EG-Genehmigung(en):
312 e3*2007/46*0064*..
312 e3*2007/46*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 70 Fiat Panda, Panda Van 165/60R15 A01) bis A10)
(nicht zulässig an A93) G9X) M00) N175) A11) BF1) D01) E19a) E47)
Ausführungen Panda EF0) K04) S03)
Cross) 165/65R15
A93a) G1N) M00) N175)
175/55R15
A93) G8D) M00) N185) T77)
175/60R15
GDV) M00) N185)
185/55R15
195/45R15
A93) G6F) T78)
195/50R15
G9X)
195/55R15
G1N) K94) K95)
205/45R15
A93) G8D)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

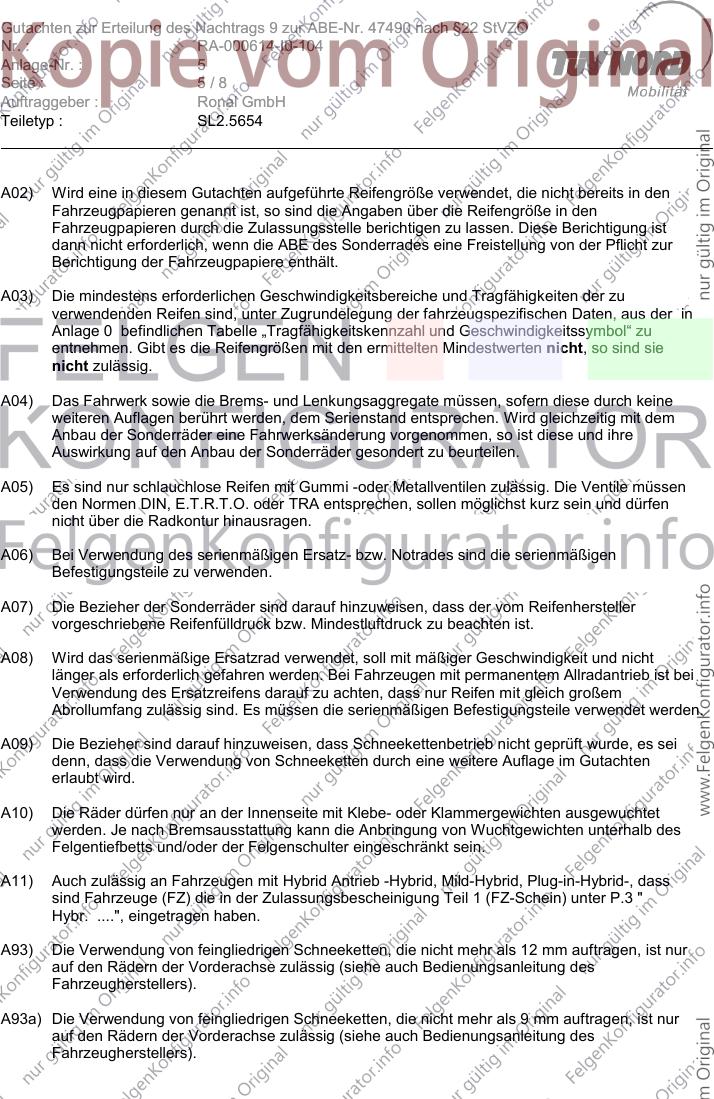

Gutachten zur Erteilung des Nachtrags 9 zur ABE-Nr. 47490 nach §22 StVZO
Nr. : RA-000614-I0-104
Anlage-Nr. : 5
Seite : 5/8
Auftraggeber : Ronal GmbH
Teiletyp : SL2.5654
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 9 zur ABE-Nr. 47490 nach §22 StVZO
Nr. : RA-000614-I0-104
Anlage-Nr. : 5
Seite : 6/8
Auftraggeber : Ronal GmbH
Teiletyp : SL2.5654
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 44 mm
Zubehörkit: AP 40276/08
Anzugsmoment: 110 Nm
D01) Die Verwendung der Räder ist nur in Verbindung mit der/den unter Punkt Raddaten
beschriebenen Adapterscheibe(n) zulässig.
E19a) Nicht geprüft an Fahrzeugausführungen mit Allradantrieb.
E47) Nicht zulässig an Fahrzeugausführungen Fiat Panda Cross.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren Raddurchmesser größer
als der Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G0A) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 155/80R13 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G1N) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 175/65R15 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G6F) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 165/65R14 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G8D) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 165/65R14, 165/70R14,
175/65R14, 185/55R15, 195/45R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
G9X) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 165/70R14, 175/65R14,
185/55R15, 195/45R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in
der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.

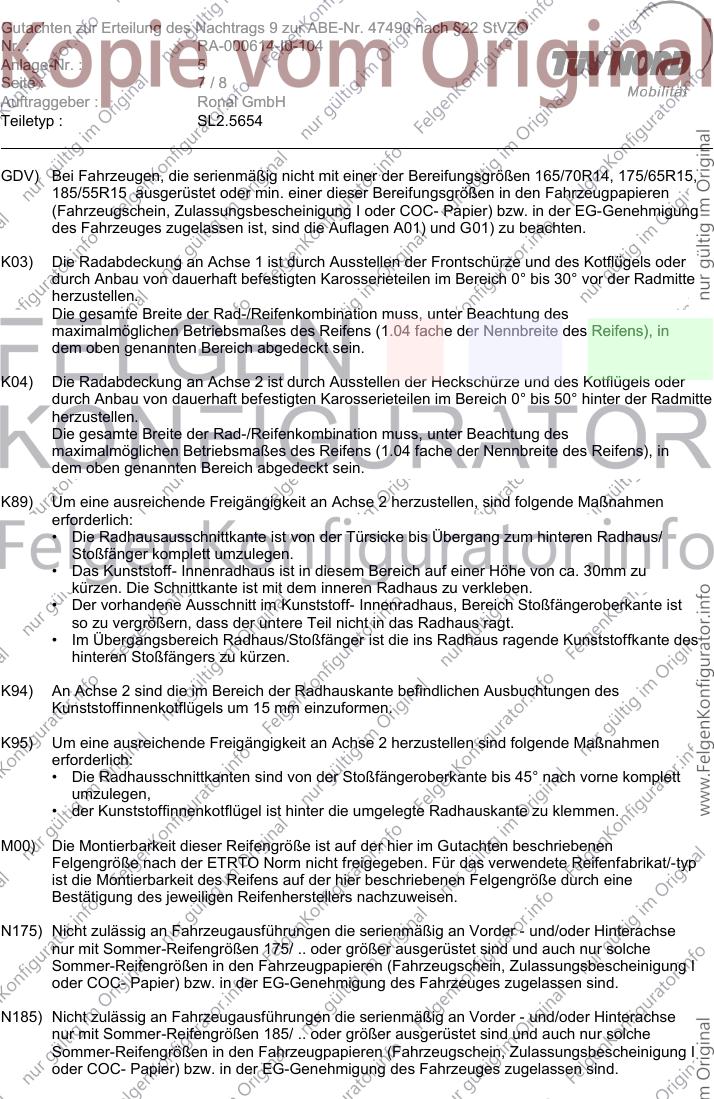

Gutachten zur Erteilung des Nachtrags 9 zur ABE-Nr. 47490 nach §22 StVZO
Nr. : RA-000614-I0-104
Anlage-Nr. : 5
Seite : 7/8
Auftraggeber : Ronal GmbH
Teiletyp : SL2.5654
GDV) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 165/70R14, 175/65R15,
185/55R15 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K89) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• Die Radhausausschnittkante ist von der Türsicke bis Übergang zum hinteren Radhaus/
Stoßfänger komplett umzulegen.
• Das Kunststoff- Innenradhaus ist in diesem Bereich auf einer Höhe von ca. 30mm zu
kürzen. Die Schnittkante ist mit dem inneren Radhaus zu verkleben.
• Der vorhandene Ausschnitt im Kunststoff- Innenradhaus, Bereich Stoßfängeroberkante ist
so zu vergrößern, dass der untere Teil nicht in das Radhaus ragt.
• Im Übergangsbereich Radhaus/Stoßfänger ist die ins Radhaus ragende Kunststoffkante des
hinteren Stoßfängers zu kürzen.
K94) An Achse 2 sind die im Bereich der Radhauskante befindlichen Ausbuchtungen des
Kunststoffinnenkotflügels um 15 mm einzuformen.
K95) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• Die Radhausschnittkanten sind von der Stoßfängeroberkante bis 45° nach vorne komplett
umzulegen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-typ
ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N175) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 175/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N185) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 185/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.

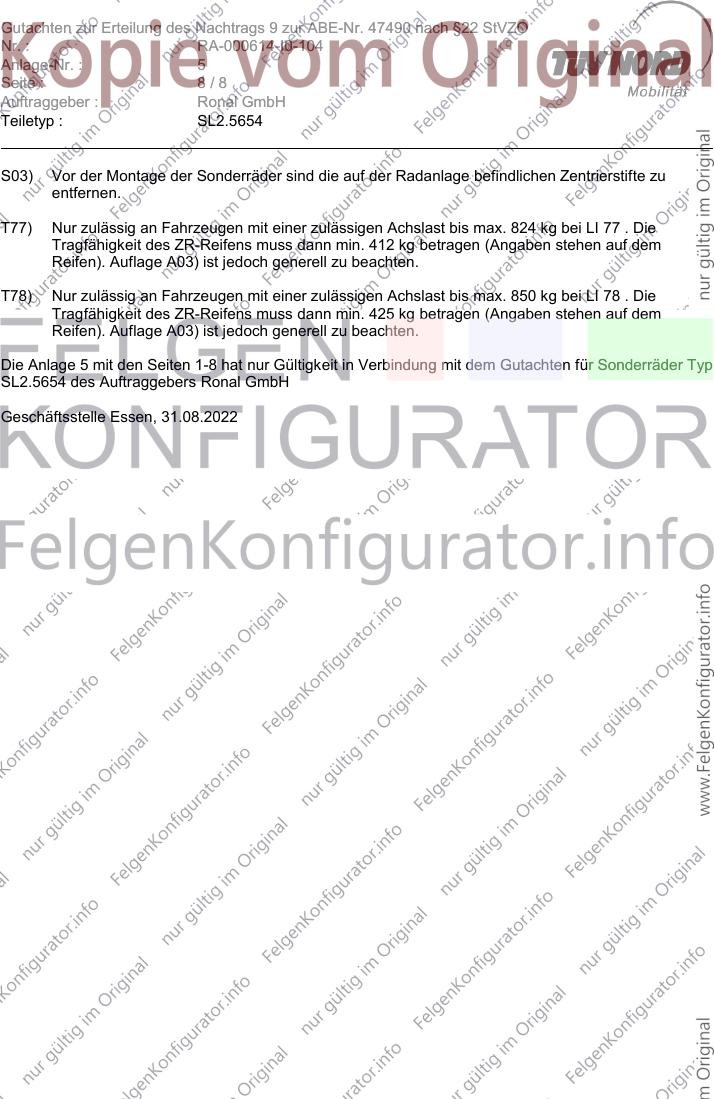

Gutachten zur Erteilung des Nachtrags 9 zur ABE-Nr. 47490 nach §22 StVZO
Nr. : RA-000614-I0-104
Anlage-Nr. : 5
Seite : 8/8
Auftraggeber : Ronal GmbH
Teiletyp : SL2.5654
S03) Vor der Montage der Sonderräder sind die auf der Radanlage befindlichen Zentrierstifte zu
entfernen.
T77) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 824 kg bei LI 77 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 412 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T78) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 850 kg bei LI 78 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 425 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 5 mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
SL2.5654 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 31.08.2022
