Gutachten 366-0173-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 18 FIAT Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.09.2014
__________________________________________________________________________________________________________________

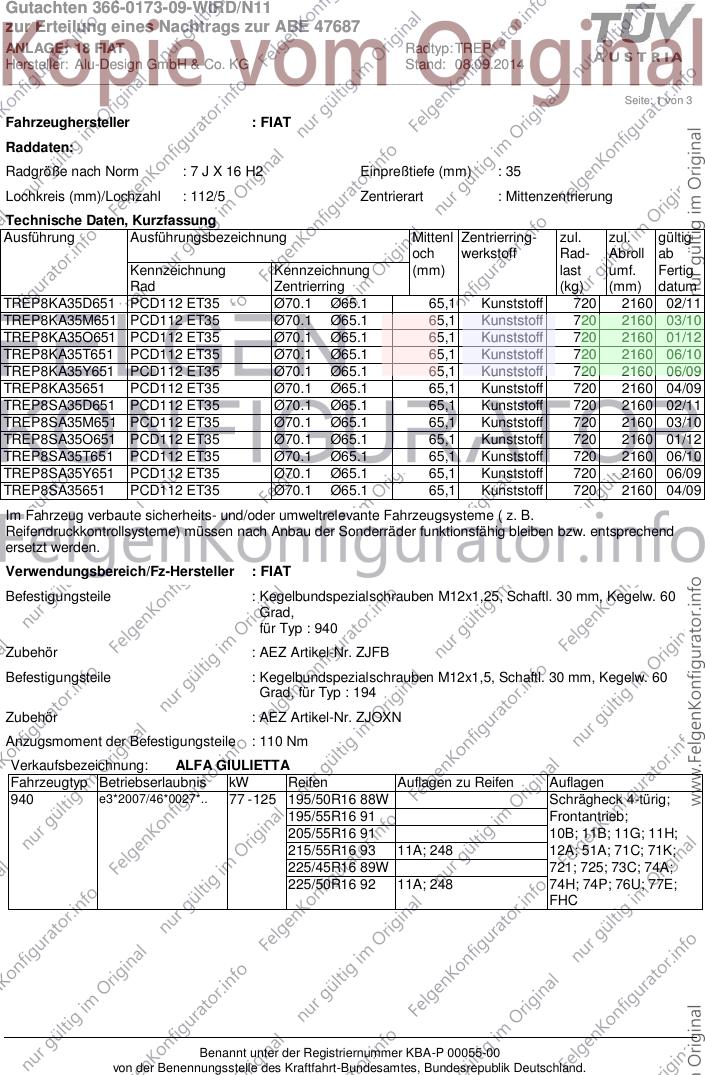

Seite: 1 von 3
Fahrzeughersteller : FIAT
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREP8KA35D651 PCD112 ET35 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 02/11
TREP8KA35M651 PCD112 ET35 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 03/10
TREP8KA35O651 PCD112 ET35 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 01/12
TREP8KA35T651 PCD112 ET35 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 06/10
TREP8KA35Y651 PCD112 ET35 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 06/09
TREP8KA35651 PCD112 ET35 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 04/09
TREP8SA35D651 PCD112 ET35 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 02/11
TREP8SA35M651 PCD112 ET35 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 03/10
TREP8SA35O651 PCD112 ET35 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 01/12
TREP8SA35T651 PCD112 ET35 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 06/10
TREP8SA35Y651 PCD112 ET35 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 06/09
TREP8SA35651 PCD112 ET35 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 04/09
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : FIAT
Befestigungsteile : Kegelbundspezialschrauben M12x1,25, Schaftl. 30 mm, Kegelw. 60
Grad,
für Typ : 940
Zubehör : AEZ Artikel-Nr. ZJFB
Befestigungsteile : Kegelbundspezialschrauben M12x1,5, Schaftl. 30 mm, Kegelw. 60
Grad, für Typ : 194
Zubehör : AEZ Artikel-Nr. ZJOXN
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: ALFA GIULIETTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
940 e3*2007/46*0027*.. 77 - 125 195/50R16 88W Schrägheck 4-türig;
195/55R16 91 Frontantrieb;
205/55R16 91 10B; 11B; 11G; 11H;
215/55R16 93 11A; 248 12A; 51A; 71C; 71K;
225/45R16 89W 721; 725; 73C; 74A;
225/50R16 92 11A; 248 74H; 74P; 76U; 77E;
FHC
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 18 FIAT Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.09.2014
__________________________________________________________________________________________________________________

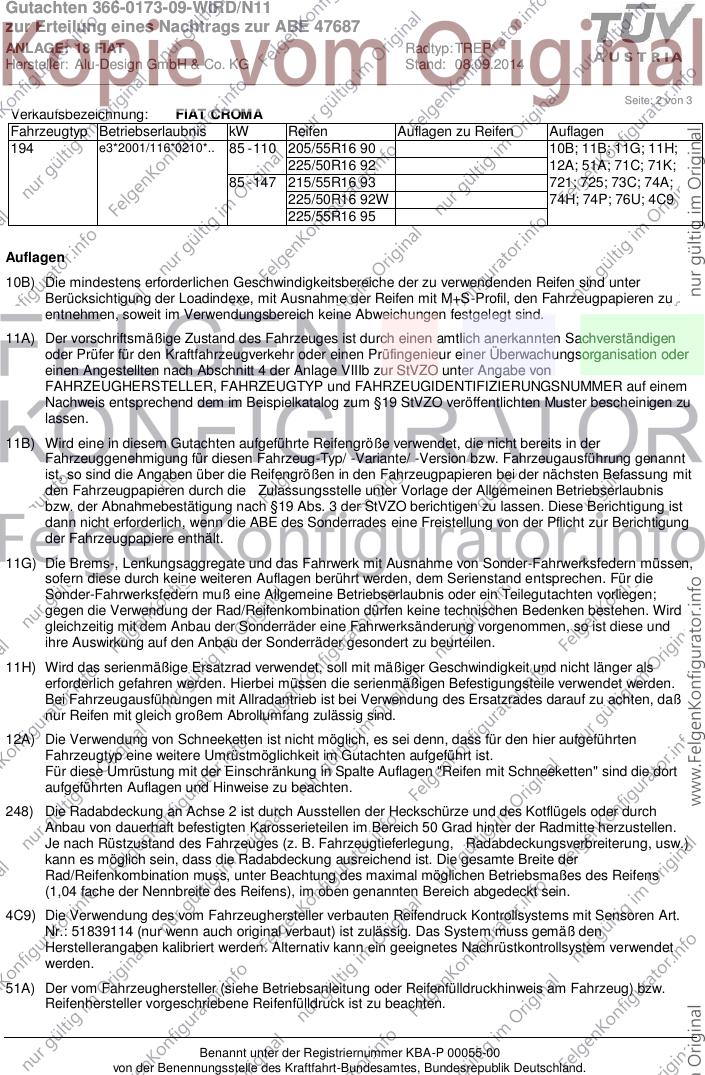

Seite: 2 von 3
Verkaufsbezeichnung: FIAT CROMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
194 e3*2001/116*0210*.. 85 - 110 205/55R16 90 10B; 11B; 11G; 11H;
225/50R16 92 12A; 51A; 71C; 71K;
85 - 147 215/55R16 93 721; 725; 73C; 74A;
225/50R16 92W 74H; 74P; 76U; 4C9
225/55R16 95
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
4C9) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 51839114 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 18 FIAT Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.09.2014
__________________________________________________________________________________________________________________
Seite: 3 von 3
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
FHC) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 305 mm
(Dicke 28mm) an der Vorderachse nicht zulässig.
