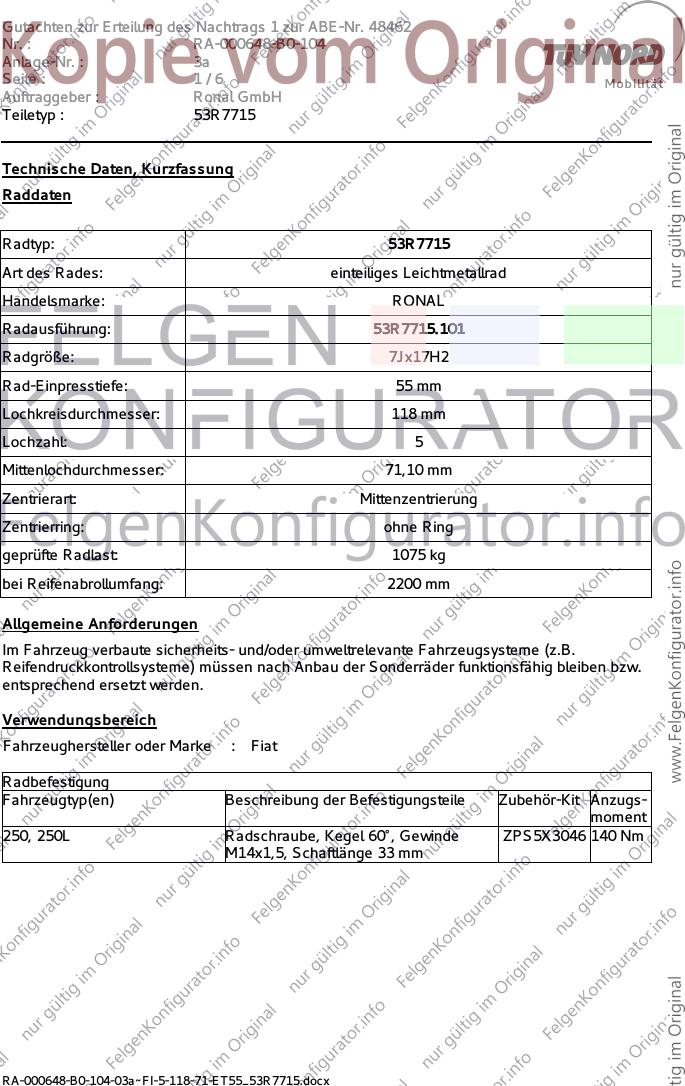

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48462
Nr. : RA-000648-B0-104
Anlage-Nr. : 3a
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7715
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R7715
Art des Rades: einteiliges Leichtmetallrad
Handelsmarke: RONAL
Radausführung: 53R7715.101
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 55 mm
Lochkreisdurchmesser: 118 mm
Lochzahl: 5
Mittenlochdurchmesser: 71,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 1075 kg
bei Reifenabrollumfang: 2200 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Fiat
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
250, 250L Radschraube, Kegel 60°, Gewinde ZPS5X3046 140 Nm
M14x1,5, Schaftlänge 33 mm
RA-000648-B0-104-03a~FI-5-118-71-ET55_53R7715.docx

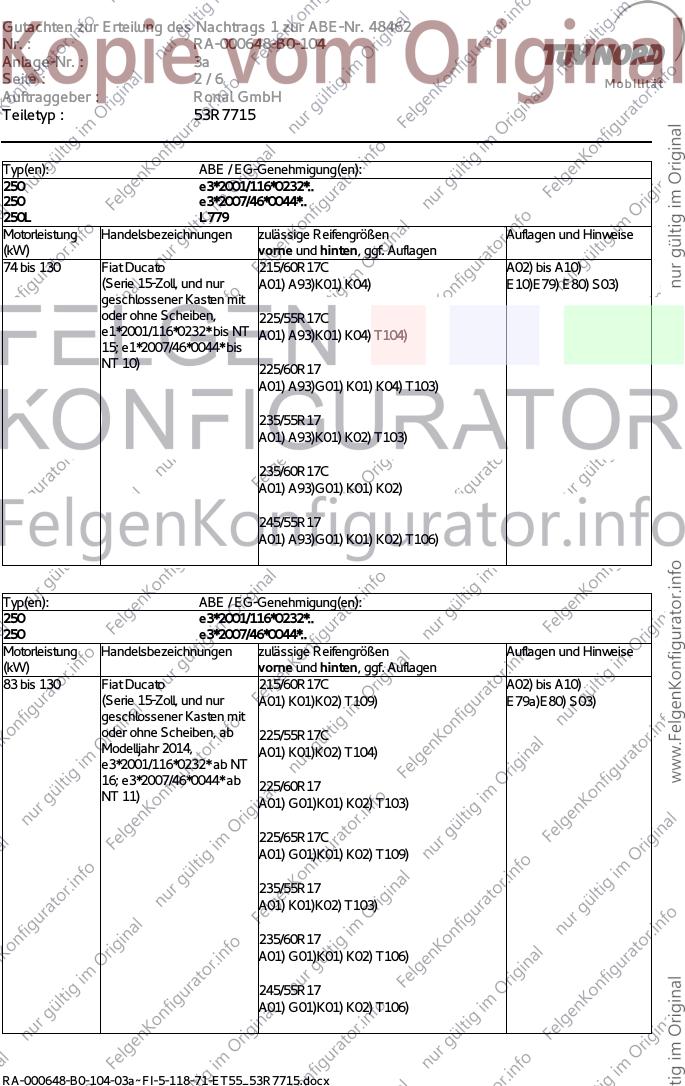

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48462
Nr. : RA-000648-B0-104
Anlage-Nr. : 3a
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7715
Typ(en): ABE / EG-Genehmigung(en):
250 e3*2001/116*0232*..
250 e3*2007/46*0044*..
250L L779
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 130 Fiat Ducato 215/60R17C A02) bis A10)
(Serie 15-Zoll, und nur A01) A93)K01) K04) E10)E79) E80) S03)
geschlossener Kasten mit
oder ohne Scheiben, 225/55R17C
e1*2001/116*0232* bis NT A01) A93)K01) K04) T104)
15; e1*2007/46*0044* bis
NT 10) 225/60R17
A01) A93)G01) K01) K04) T103)
235/55R17
A01) A93)K01) K02) T103)
235/60R17C
A01) A93)G01) K01) K02)
245/55R17
A01) A93)G01) K01) K02) T106)
Typ(en): ABE / EG-Genehmigung(en):
250 e3*2001/116*0232*..
250 e3*2007/46*0044*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 130 Fiat Ducato 215/60R17C A02) bis A10)
(Serie 15-Zoll, und nur A01) K01)K02) T109) E79a)E80) S03)
geschlossener Kasten mit
oder ohne Scheiben, ab 225/55R17C
Modelljahr 2014, A01) K01)K02) T104)
e3*2001/116*0232* ab NT
16; e3*2007/46*0044* ab 225/60R17
NT 11)
A01) G01)K01) K02) T103)
225/65R17C
A01) G01)K01) K02) T109)
235/55R17
A01) K01)K02) T103)
235/60R17
A01) G01)K01) K02) T106)
245/55R17
A01) G01)K01) K02) T106)
RA-000648-B0-104-03a~FI-5-118-71-ET55_53R7715.docx

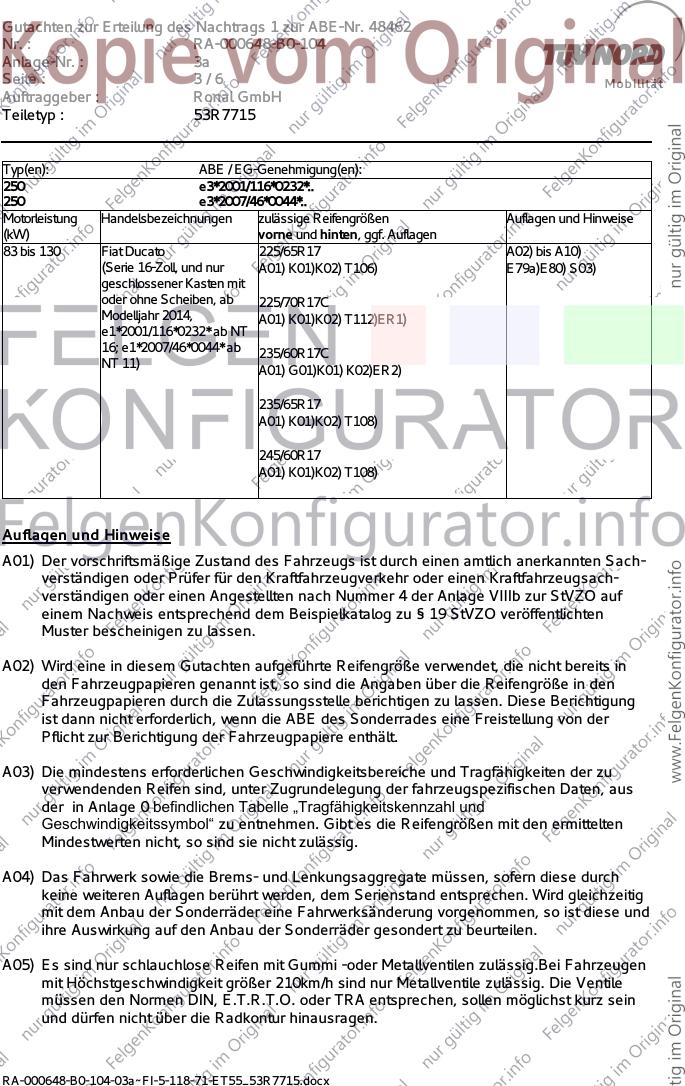

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48462
Nr. : RA-000648-B0-104
Anlage-Nr. : 3a
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7715
Typ(en): ABE / EG-Genehmigung(en):
250 e3*2001/116*0232*..
250 e3*2007/46*0044*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 bis 130 Fiat Ducato 225/65R17 A02) bis A10)
(Serie 16-Zoll, und nur A01) K01)K02) T106) E79a)E80) S03)
geschlossener Kasten mit
oder ohne Scheiben, ab 225/70R17C
Modelljahr 2014, A01) K01)K02) T112)ER1)
e1*2001/116*0232* ab NT
16; e1*2007/46*0044* ab 235/60R17C
NT 11)
A01) G01)K01) K02)ER2)
235/65R17
A01) K01)K02) T108)
245/60R17
A01) K01)K02) T108)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000648-B0-104-03a~FI-5-118-71-ET55_53R7715.docx

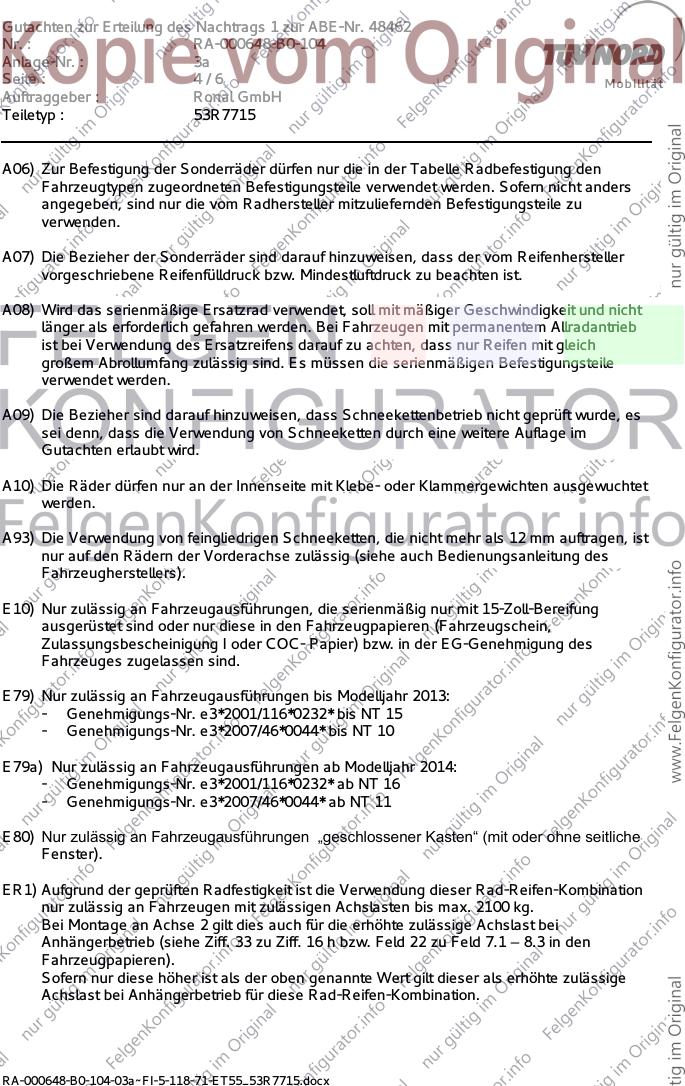

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48462
Nr. : RA-000648-B0-104
Anlage-Nr. : 3a
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7715
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E10) Nur zulässig an Fahrzeugausführungen, die serienmäßig nur mit 15-Zoll-Bereifung
ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E79) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2013:
- Genehmigungs-Nr. e3*2001/116*0232* bis NT 15
- Genehmigungs-Nr. e3*2007/46*0044* bis NT 10
E79a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2014:
- Genehmigungs-Nr. e3*2001/116*0232* ab NT 16
- Genehmigungs-Nr. e3*2007/46*0044* ab NT 11
E80) Nur zulässig an Fahrzeugausführungen „geschlossener Kasten“ (mit oder ohne seitliche
Fenster).
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 2100 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
RA-000648-B0-104-03a~FI-5-118-71-ET55_53R7715.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48462
Nr. : RA-000648-B0-104
Anlage-Nr. : 3a
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7715
ER2) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 2150 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
S03) Vor der Montage der Sonderräder sind die auf der Radanlage befindlichen Zentrierstifte
zu entfernen.
T103) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1750 kg bei LI 103 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 875 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T104) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1800 kg bei LI 104 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 900 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T106) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1900 kg bei LI 106 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 950 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000648-B0-104-03a~FI-5-118-71-ET55_53R7715.docx

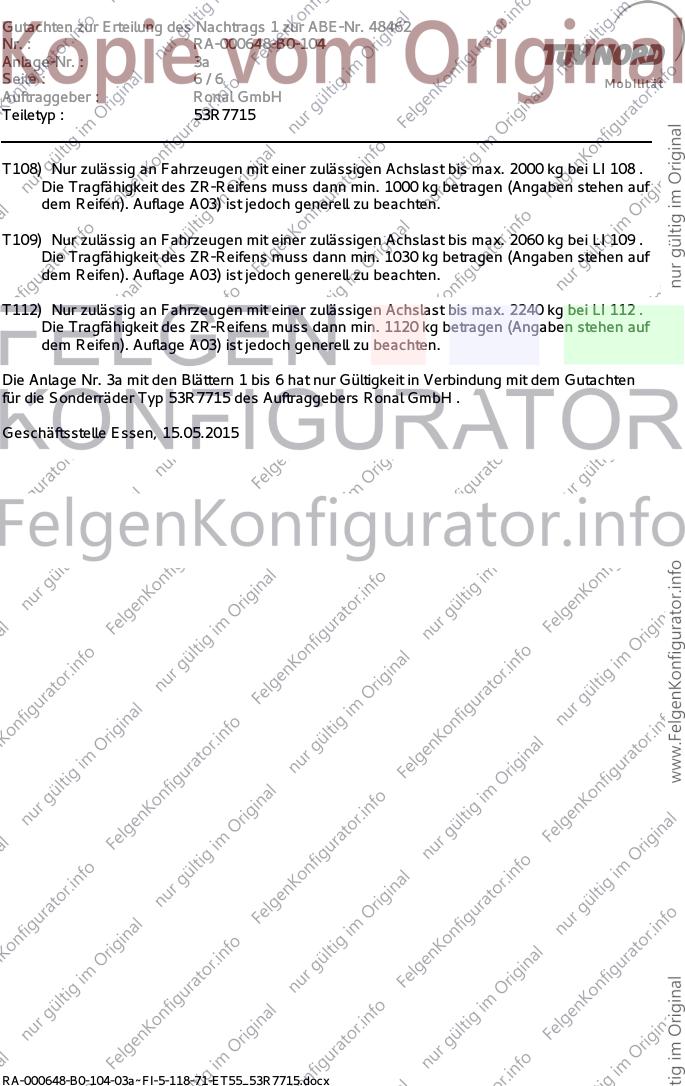

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48462
Nr. : RA-000648-B0-104
Anlage-Nr. : 3a
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7715
T108) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 2000 kg bei LI 108 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 1000 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T109) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 2060 kg bei LI 109 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 1030 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T112) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 2240 kg bei LI 112 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 1120 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 3a mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R7715 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 15.05.2015
RA-000648-B0-104-03a~FI-5-118-71-ET55_53R7715.docx
