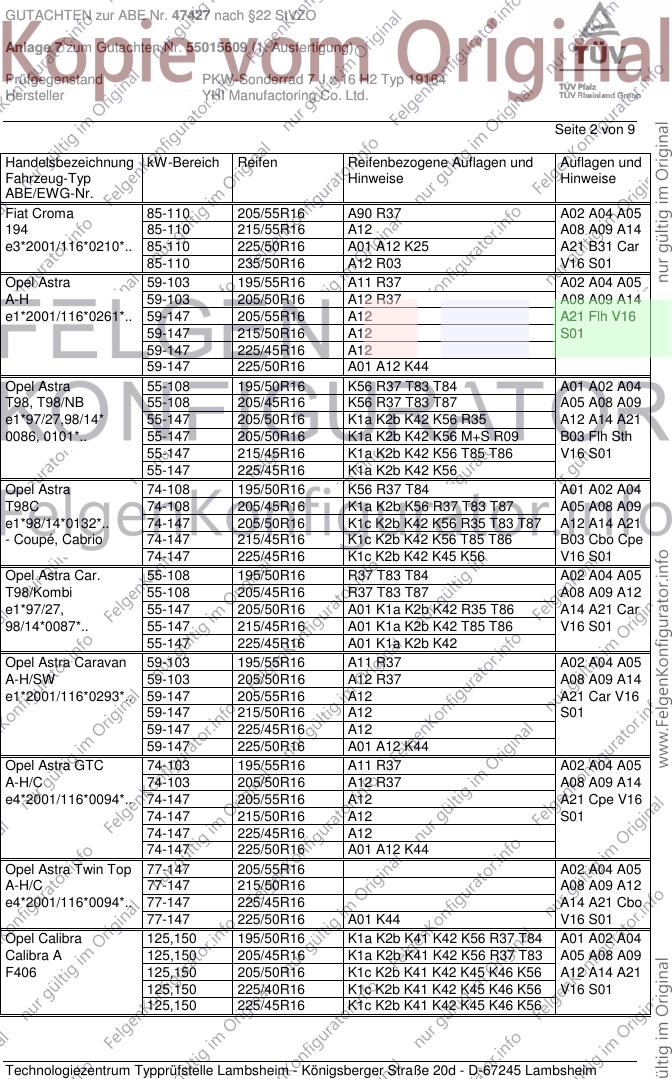

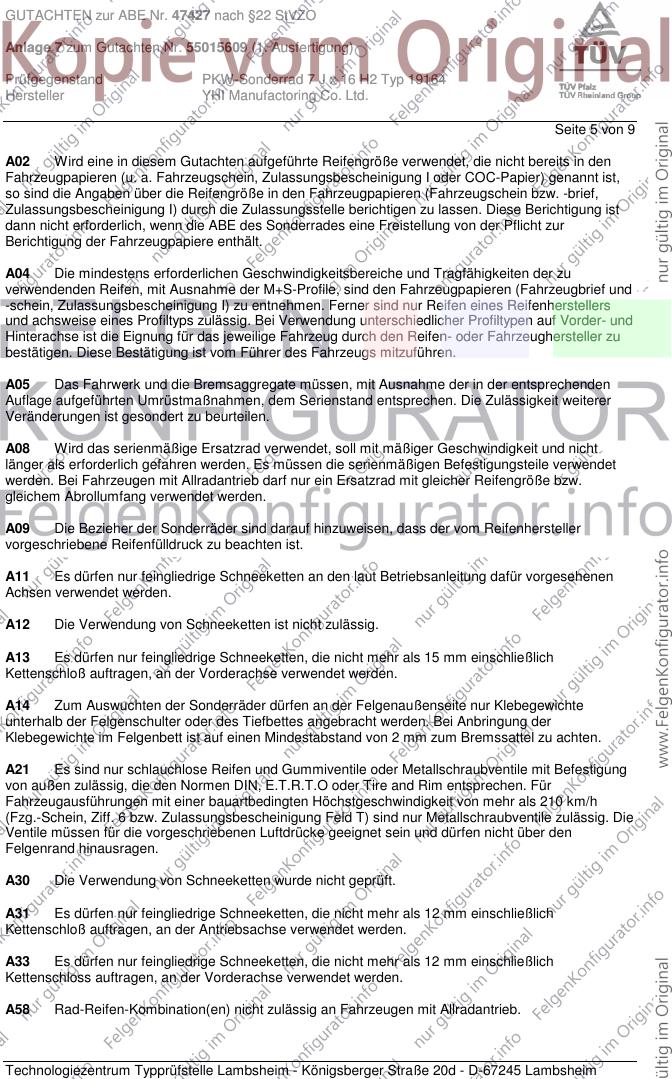

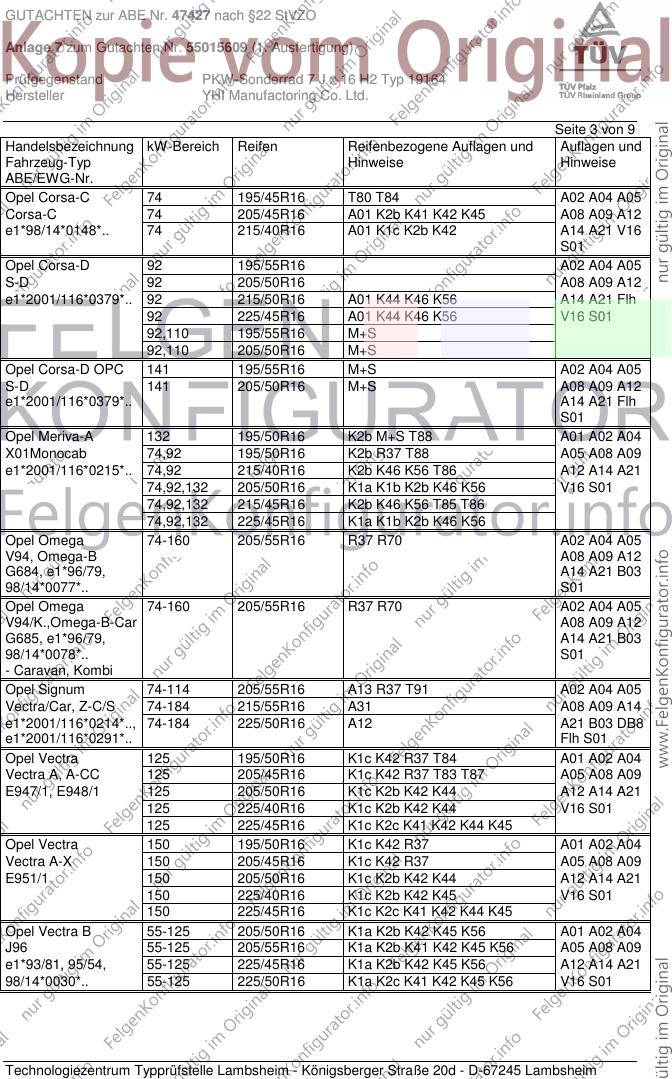

GUTACHTEN zur ABE Nr. 47427 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55015609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19164
Hersteller YHI Manufactoring Co. Ltd.
Seite 1 von 9
Auftraggeber O.Z. Spa
Via Brocchi, 22
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell SH90 / MSW20
Typ 19164
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
501 19164 501 / Ø73,1-65,1 5/108/65,1 40 650 2000
Kennzeichnungen
KBA-Nummer 47427
Herstellerzeichen MSW
Radtyp und Ausführung 19164 501
Radgröße 7 J x 16 H2
Einpresstiefe ET 40
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Spezialschraube M12x1,5 Kegel 60° 110 31,4
Typ B48
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55015609 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47427 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55015609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19164
Hersteller YHI Manufactoring Co. Ltd.
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Croma 85-110 205/55R16 A90 R37 A02 A04 A05
194 85-110 215/55R16 A12 A08 A09 A14
e3*2001/116*0210*.. 85-110 225/50R16 A01 A12 K25 A21 B31 Car
85-110 235/50R16 A12 R03 V16 S01
Opel Astra 59-103 195/55R16 A11 R37 A02 A04 A05
A-H 59-103 205/50R16 A12 R37 A08 A09 A14
e1*2001/116*0261*.. 59-147 205/55R16 A12 A21 Flh V16
59-147 215/50R16 A12 S01
59-147 225/45R16 A12
59-147 225/50R16 A01 A12 K44
Opel Astra 55-108 195/50R16 K56 R37 T83 T84 A01 A02 A04
T98, T98/NB 55-108 205/45R16 K56 R37 T83 T87 A05 A08 A09
e1*97/27,98/14* 55-147 205/50R16 K1a K2b K42 K56 R35 A12 A14 A21
0086, 0101*.. 55-147 205/50R16 K1a K2b K42 K56 M+S R09 B03 Flh Sth
55-147 215/45R16 K1a K2b K42 K56 T85 T86 V16 S01
55-147 225/45R16 K1a K2b K42 K56
Opel Astra 74-108 195/50R16 K56 R37 T84 A01 A02 A04
T98C 74-108 205/45R16 K1a K2b K56 R37 T83 T87 A05 A08 A09
e1*98/14*0132*.. 74-147 205/50R16 K1c K2b K42 K56 R35 T83 T87 A12 A14 A21
- Coupé, Cabrio 74-147 215/45R16 K1c K2b K42 K56 T85 T86 B03 Cbo Cpe
74-147 225/45R16 K1c K2b K42 K45 K56 V16 S01
Opel Astra Car. 55-108 195/50R16 R37 T83 T84 A02 A04 A05
T98/Kombi 55-108 205/45R16 R37 T83 T87 A08 A09 A12
e1*97/27, 55-147 205/50R16 A01 K1a K2b K42 R35 T86 A14 A21 Car
98/14*0087*.. 55-147 215/45R16 A01 K1a K2b K42 T85 T86 V16 S01
55-147 225/45R16 A01 K1a K2b K42
Opel Astra Caravan 59-103 195/55R16 A11 R37 A02 A04 A05
A-H/SW 59-103 205/50R16 A12 R37 A08 A09 A14
e1*2001/116*0293*.. 59-147 205/55R16 A12 A21 Car V16
59-147 215/50R16 A12 S01
59-147 225/45R16 A12
59-147 225/50R16 A01 A12 K44
Opel Astra GTC 74-103 195/55R16 A11 R37 A02 A04 A05
A-H/C 74-103 205/50R16 A12 R37 A08 A09 A14
e4*2001/116*0094*.. 74-147 205/55R16 A12 A21 Cpe V16
74-147 215/50R16 A12 S01
74-147 225/45R16 A12
74-147 225/50R16 A01 A12 K44
Opel Astra Twin Top 77-147 205/55R16 A02 A04 A05
A-H/C 77-147 215/50R16 A08 A09 A12
e4*2001/116*0094*.. 77-147 225/45R16 A14 A21 Cbo
77-147 225/50R16 A01 K44 V16 S01
Opel Calibra 125,150 195/50R16 K1a K2b K41 K42 K56 R37 T84 A01 A02 A04
Calibra A 125,150 205/45R16 K1a K2b K41 K42 K56 R37 T83 A05 A08 A09
F406 125,150 205/50R16 K1c K2b K41 K42 K45 K46 K56 A12 A14 A21
125,150 225/40R16 K1c K2b K41 K42 K45 K46 K56 V16 S01
125,150 225/45R16 K1c K2b K41 K42 K45 K46 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47427 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55015609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19164
Hersteller YHI Manufactoring Co. Ltd.
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Corsa-C 74 195/45R16 T80 T84 A02 A04 A05
Corsa-C 74 205/45R16 A01 K2b K41 K42 K45 A08 A09 A12
e1*98/14*0148*.. 74 215/40R16 A01 K1c K2b K42 A14 A21 V16
S01
Opel Corsa-D 92 195/55R16 A02 A04 A05
S-D 92 205/50R16 A08 A09 A12
e1*2001/116*0379*.. 92 215/50R16 A01 K44 K46 K56 A14 A21 Flh
92 225/45R16 A01 K44 K46 K56 V16 S01
92,110 195/55R16 M+S
92,110 205/50R16 M+S
Opel Corsa-D OPC 141 195/55R16 M+S A02 A04 A05
S-D 141 205/50R16 M+S A08 A09 A12
e1*2001/116*0379*.. A14 A21 Flh
S01
Opel Meriva-A 132 195/50R16 K2b M+S T88 A01 A02 A04
X01Monocab 74,92 195/50R16 K2b R37 T88 A05 A08 A09
e1*2001/116*0215*.. 74,92 215/40R16 K2b K46 K56 T86 A12 A14 A21
74,92,132 205/50R16 K1a K1b K2b K46 K56 V16 S01
74,92,132 215/45R16 K2b K46 K56 T85 T86
74,92,132 225/45R16 K1a K1b K2b K46 K56
Opel Omega 74-160 205/55R16 R37 R70 A02 A04 A05
V94, Omega-B A08 A09 A12
G684, e1*96/79, A14 A21 B03
98/14*0077*.. S01
Opel Omega 74-160 205/55R16 R37 R70 A02 A04 A05
V94/K.,Omega-B-Car A08 A09 A12
G685, e1*96/79, A14 A21 B03
98/14*0078*.. S01
- Caravan, Kombi
Opel Signum 74-114 205/55R16 A13 R37 T91 A02 A04 A05
Vectra/Car, Z-C/S 74-184 215/55R16 A31 A08 A09 A14
e1*2001/116*0214*.., 74-184 225/50R16 A12 A21 B03 DB8
e1*2001/116*0291*.. Flh S01
Opel Vectra 125 195/50R16 K1c K42 R37 T84 A01 A02 A04
Vectra A, A-CC 125 205/45R16 K1c K42 R37 T83 T87 A05 A08 A09
E947/1, E948/1 125 205/50R16 K1c K2b K42 K44 A12 A14 A21
125 225/40R16 K1c K2b K42 K44 V16 S01
125 225/45R16 K1c K2c K41 K42 K44 K45
Opel Vectra 150 195/50R16 K1c K42 R37 A01 A02 A04
Vectra A-X 150 205/45R16 K1c K42 R37 A05 A08 A09
E951/1 150 205/50R16 K1c K2b K42 K44 A12 A14 A21
150 225/40R16 K1c K2b K42 K45 V16 S01
150 225/45R16 K1c K2c K41 K42 K44 K45
Opel Vectra B 55-125 205/50R16 K1a K2b K42 K45 K56 A01 A02 A04
J96 55-125 205/55R16 K1a K2b K41 K42 K45 K56 A05 A08 A09
e1*93/81, 95/54, 55-125 225/45R16 K1a K2b K42 K45 K56 A12 A14 A21
98/14*0030*.. 55-125 225/50R16 K1a K2c K41 K42 K45 K56 V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47427 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55015609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19164
Hersteller YHI Manufactoring Co. Ltd.
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra B 55-125 205/50R16 K1a K2b K42 K45 K56 T86 T87 A01 A02 A04
J96/Kombi 55-125 205/55R16 K1a K2b K41 K42 K45 K56 A05 A08 A09
e1*95/54, 55-125 225/45R16 K1a K2b K42 K45 K56 A12 A14 A21
98/14*0044*.. 55-125 225/50R16 K1a K2c K41 K42 K45 K56 V16 S01
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 A02 A04 A05
Vectra/Lim, Z-C 74-129 215/50R16 A31 R37 A08 A09 A14
e1*98/14*0187*.., 74-184 215/55R16 A33 A21 B03 DB8
e1*2001/116*0290*.. 74-184 225/50R16 A12 Flh Lim V16
S01
Opel Vectra-C-Car. 74-129 205/55R16 A13 R37 T91 A02 A04 A05
Vectra/SW, Z-C/SW 74-129 215/50R16 A31 R37 T90 A08 A09 A14
e1*2001/116*0238*.., 74-184 215/55R16 A31 A21 B03 Car
e1*2001/116*0292*.. 74-184 225/50R16 A12 DB8 V16 S01
- Caravan, Kombi
Opel Zafira-A 60-147 205/55R16 K15 K1a K2c K42 A01 A02 A04
T98MONOCAB A05 A08 A09
e1*98/14*0110*.. A12 A14 A21
B03 S01
Opel Zafira-B 74-110 195/60R16 A33 R37 R50 T89 A02 A04 A05
A-H/Monocab 74-147 205/55R16 A12 A08 A09 A14
e1*2001/116*0325*.. A21 B03 S01
Saab 9-3 88-110 205/55R16 A30 R37 T91 A02 A04 A05
YS3F 88-129 215/50R16 A12 R37 A08 A09 A14
e4*2001/116*0065*.., 88-188 205/55R16 A30 M+S T91 A21 A58 B03
e4*2001/116*0077*.. 88-188 215/55R16 A12 Car Cbo DB8
88-188 225/50R16 A01 A12 K25 Lim V16 S01
Saab 9-5 88-147 205/55R16 R37 A02 A04 A05
YS3E 88-184 215/55R16 A01 K1a K2b K42 K56 A08 A09 A12
e11*96/27*0073*.., 88-184 225/50R16 A01 K1a K2b K42 K56 A14 A21 B03
e4*2001/116*0096*.. 88-191 205/55R16 M+S R37 V16 S01
88-191 215/55R16 A01 K1a K2b K42 K56 M+S
Saab 900, -/Cabrio 96-136 205/50R16 K2b K42 K56 A01 A02 A04
900/II, 900/II Cabrio 96-136 225/45R16 K2b K42 K56 A05 A08 A09
G511, G783 A12 A14 A21
V16 S01
Saab 900, Saab 9-3 169 205/50R16 K42 K56 M+S A01 A02 A04
YS3D 85-151 205/50R16 K42 K56 A05 A08 A09
e4*95/54*0012*.., 85-151 225/45R16 K42 K56 A12 A14 A21
e4*98/14*0012*.. B03 V16 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47427 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55015609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19164
Hersteller YHI Manufactoring Co. Ltd.
Seite 5 von 9
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Antriebsachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47427 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55015609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19164
Hersteller YHI Manufactoring Co. Ltd.
Seite 6 von 9
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B31 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 305 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47427 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55015609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19164
Hersteller YHI Manufactoring Co. Ltd.

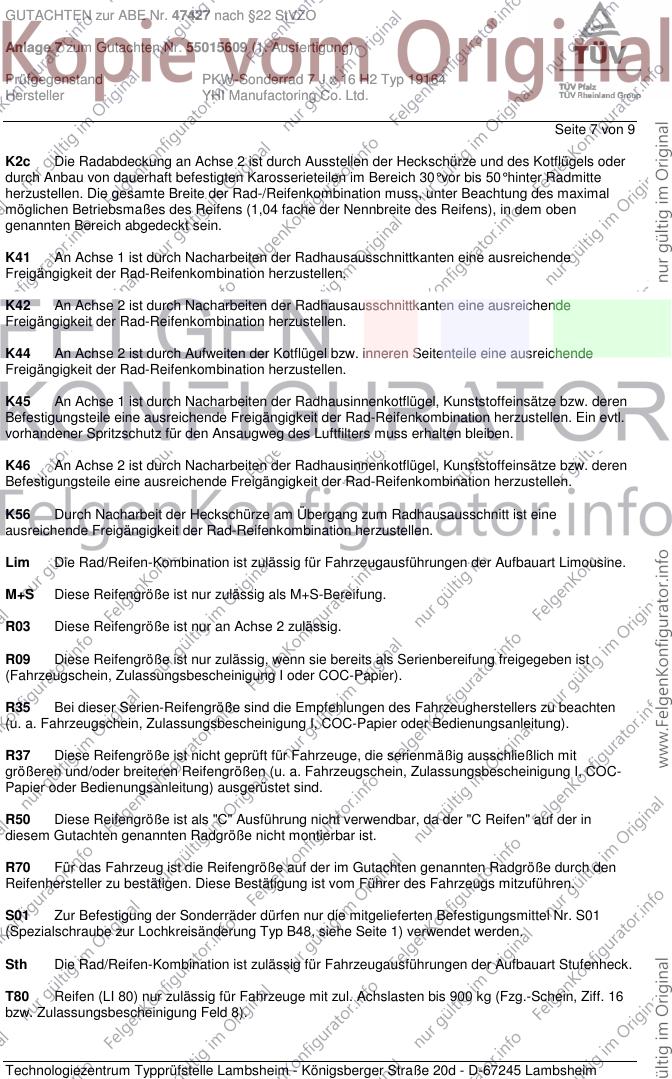

Seite 7 von 9
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(Spezialschraube zur Lochkreisänderung Typ B48, siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47427 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55015609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19164
Hersteller YHI Manufactoring Co. Ltd.
Seite 8 von 9
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47427 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55015609 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19164
Hersteller YHI Manufactoring Co. Ltd.
Seite 9 von 9
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia Sdn.
Bhd. im Januar 2009 durchgeführt. Die Verwendungsprüfung fand am 18.2.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Januar 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 18.Februar 2009
Pohl 00132324.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
