GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55105908 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 9
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell SAMOA
Typ SAMOA 6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
33355 SAMOA 6516/ohne Ring 5/110/65,1 40 725 2100
Kennzeichnungen
KBA-Nummer 47446
Herstellerzeichen DBV GERMANY
Radtyp und Ausführung SAMOA 6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 Kegel 60° 110 28 49223
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55105908 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Croma 85-110 205/55R16 A13 R37 0A1 A02 A04
194 85-147 215/55R16 A11 A05 A08 A09
e3*2001/116*0210*.. 85-147 225/50R16 A12 A14 A19 Car
V16 S01
Opel Astra-G 55-108 195/50R16 R37 T84 T88 0A1 A02 A04
T98, T98/NB 55-108 205/45R16 R37 T83 T87 A05 A08 A09
e1*97/27,98/14* 55-147 205/50R16 A01 K56 R35 A12 A14 A19
0086, 0101*.. B03 Flh Sth
V16 S01
Opel Astra-G 74-108 195/50R16 R37 T84 T88 0A1 A02 A04
T98C 74-108 205/45R16 R37 T83 T87 A05 A08 A09
e1*98/14*0132*.. 74-147 205/50R16 A01 K56 R35 A12 A14 A19
- Coupé, Cabrio B03 Cbo Cpe
V16 S01
Opel Astra-G Caravan 55-108 195/50R16 R37 T84 T88 0A1 A02 A04
T98/Kombi 55-108 205/45R16 R37 T83 T87 A05 A08 A09
e1*97/27, 55-147 205/50R16 R35 A12 A14 A19
98/14*0087*.. Car V16 S01
Opel Astra-H 59-103 195/55R16 A11 R37 0A1 A02 A04
A-H 59-103 205/50R16 A12 R37 A05 A08 A09
e1*2001/116*0261*..; 59-147 205/55R16 A12 A14 A19 Flh
e1*2007/46*0344*.. 59-147 215/50R16 A12 S01
Opel Astra-H Caravan 59-103 195/55R16 A11 R37 0A1 A02 A04
A-H/SW -/Van 59-103 205/50R16 A12 R37 A05 A08 A09
e1*2001/116*0293*..; 59-147 205/55R16 A12 A14 A19 Car
e1*2007/46*0341*..; 59-147 215/50R16 A12 S01
e1*2007/46*0576*..
Opel Astra-H GTC 59-103 195/55R16 A11 R37 0A1 A02 A04
A-H/C 59-103 205/50R16 A12 R37 A05 A08 A09
e4*2001/116*0094*.. 59-147 205/55R16 A12 A14 A19 Cpe
59-147 215/50R16 A12 S01
Opel Astra-H Twin Top 77-147 205/55R16 0A1 A02 A04
A-H/C 77-147 215/50R16 A05 A08 A09
e4*2001/116*0094*.. A12 A14 A19
Cbo S01
Opel Corsa-C 74 195/45R16 T80 T84 0A1 A02 A04
Corsa-C 74 205/45R16 A01 K2b K42 A05 A08 A09
e1*98/14*0148*.. A12 A14 A19
S01
Opel Corsa-D 88,92,96 195/55R16 A30 0A1 A02 A04
S-D 88,92,96 205/50R16 A12 A05 A08 A09
e1*2001/116*0379*.. 88,92,96 215/50R16 A01 A12 K44 K46 K56 A14 A19 Flh
88-110 195/55R16 A30 M+S S01
88-110 205/50R16 A12 M+S
Opel Corsa-D OPC 141 195/55R16 A30 M+S 0A1 A02 A04
S-D 141 205/50R16 A12 M+S A05 A08 A09
e1*2001/116*0379*.. A14 A19 Flh
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55105908 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Meriva-A 132 185/55R16 A01 K2b M+S T87 0A1 A02 A04
X01Monocab 132 195/50R16 A01 K2b M+S T88 A05 A08 A09
e1*2001/116*0215*.. 55-132 205/50R16 A01 K1a K1b K2b K46 K56 A12 A14 A19
55-92 185/55R16 A01 K2b R37 T87 S01
55-92 195/50R16 A01 K2b R37 T88
Opel Meriva-B 55-103 205/50R16 A12 T87 T91 0A1 A02 A04
S-D/Monocab B /-V 55-103 205/55R16 A12 T88 T89 A05 A08 A09
e4*2007/46*0165*..; 55-96 195/55R16 A91 R37 T87 T91 A14 A19 S01
e4*2007/46*0271*.. 55-96 195/60R16 A91 R37
incl. Facelift 2014 55-96 195/60R16C A91 R37
Opel Signum 74-114 205/55R16 A13 R37 T91 0A1 A02 A04
Vectra/Car, Z-C/S 74-184 215/55R16 A13 A05 A08 A09
e1*2001/116*0214*.., 74-184 225/50R16 A12 A14 A19 B03
e1*2001/116*0291*.. DB8 Flh S01
Opel Vectra-B 55-125 205/50R16 K1a K2b K42 K45 K56 0A1 A01 A02
J96 55-125 205/55R16 K1a K2b K41 K42 K45 K56 A04 A05 A08
e1*93/81, 95/54, 55-125 225/50R16 K1a K2c K41 K42 K45 K56 A09 A12 A14
98/14*0030*.. A19 V16 S01
Opel Vectra-B 55-125 205/50R16 K1a K2b K42 K45 K56 T86 T87 0A1 A01 A02
J96/Kombi 55-125 205/55R16 K1a K2b K41 K42 K45 K56 A04 A05 A08
e1*95/54, 55-125 225/50R16 K1a K2c K41 K42 K45 K56 A09 A12 A14
98/14*0044*.. A19 V16 S01
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 0A1 A02 A04
Vectra/Lim, Z-C 74-129 215/50R16 A13 R37 A05 A08 A09
e1*98/14*0187*.., 74-184 215/55R16 A13 A14 A19 B03
e1*2001/116*0290*.. 74-184 225/50R16 A12 DB8 Flh Lim
V16 S01
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 0A1 A02 A04
Vectra/SW, Z-C/SW 74-129 215/50R16 A13 R37 T90 A05 A08 A09
e1*2001/116*0238*.., 74-184 215/55R16 A13 A14 A19 B03
e1*2001/116*0292*.. 74-184 225/50R16 A12 Car DB8 V16
- Caravan, Kombi S01
Opel Zafira-A 60-147 205/55R16 K15 K1a K2c K42 0A1 A01 A02
T98MONOCAB A04 A05 A08
e1*98/14*0110*.. A09 A12 A14
A19 B03 S01
Opel Zafira-B 69-147 205/55R16 A12 T91 T94 0A1 A02 A04
A-H/Monocab /-V 69-147 225/50R16 A12 A05 A08 A09
e1*2001/116*0325*..; 74-110 195/60R16 A33 R37 T89 A14 A19 B03
e1*2007/46*0497*..: 74-110 195/60R16C A33 R37 V16 S01
e1*2007/46*0595*..
Saab 9-3 88-110 205/55R16 A13 R37 T91 0A1 A02 A04
YS3F 88-129 215/50R16 A12 R37 A05 A08 A09
e4*2001/116*0065*.., 88-188 205/55R16 A13 M+S T91 A14 A19 A58
e4*2001/116*0077*.. 88-188 215/55R16 A12 B03 Car Cbo
88-188 225/50R16 A01 A12 K25 DB8 KOV Lim
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55105908 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Saab 9-5 88-147 205/55R16 R37 0A1 A02 A04
YS3E 88-184 215/55R16 A01 K1a K2b K42 K56 A05 A08 A09
e11*96/27*0073*.., 88-184 225/50R16 A01 K1a K2b K42 K56 A12 A14 A19
e4*2001/116*0096*.. 88-191 205/55R16 M+S R37 B03 V16 S01
88-191 215/55R16 A01 K1a K2b K42 K56 M+S
Saab 900, Saab 9-3 169 205/50R16 M+S 0A1 A02 A04
YS3D 85-151 205/50R16 A05 A08 A09
e4*95/54*0012*.., A14 A19 A30
e4*98/14*0012*.. B03 S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55105908 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 9
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K15 Eine ausreichende Freigängigkeit der Rad-/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55105908 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 9

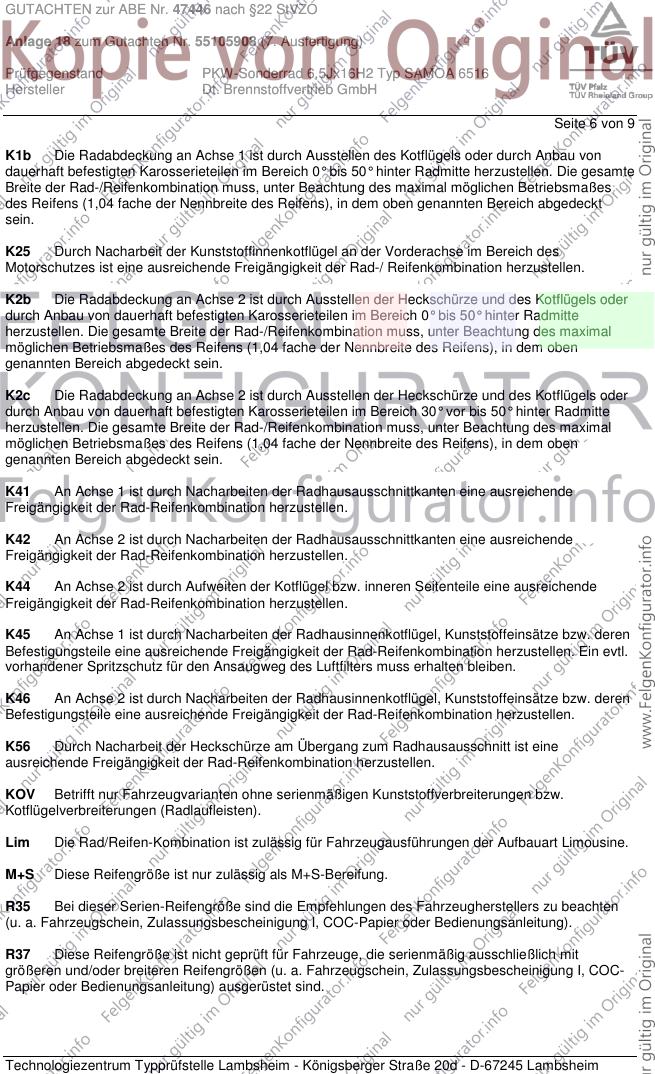

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55105908 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 7 von 9

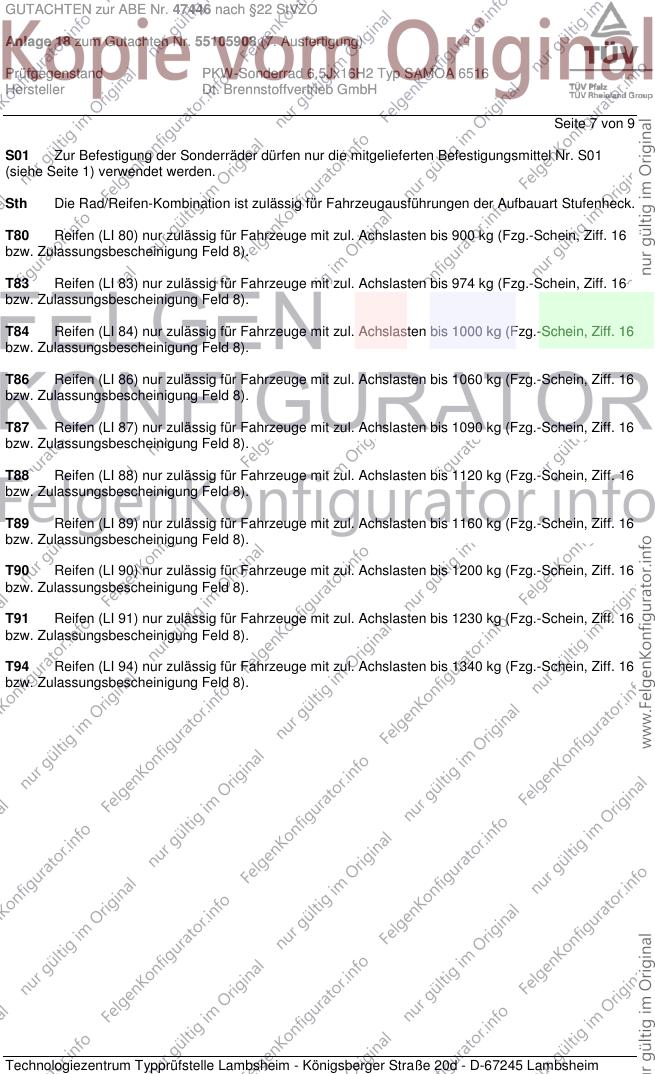

S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55105908 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 8 von 9

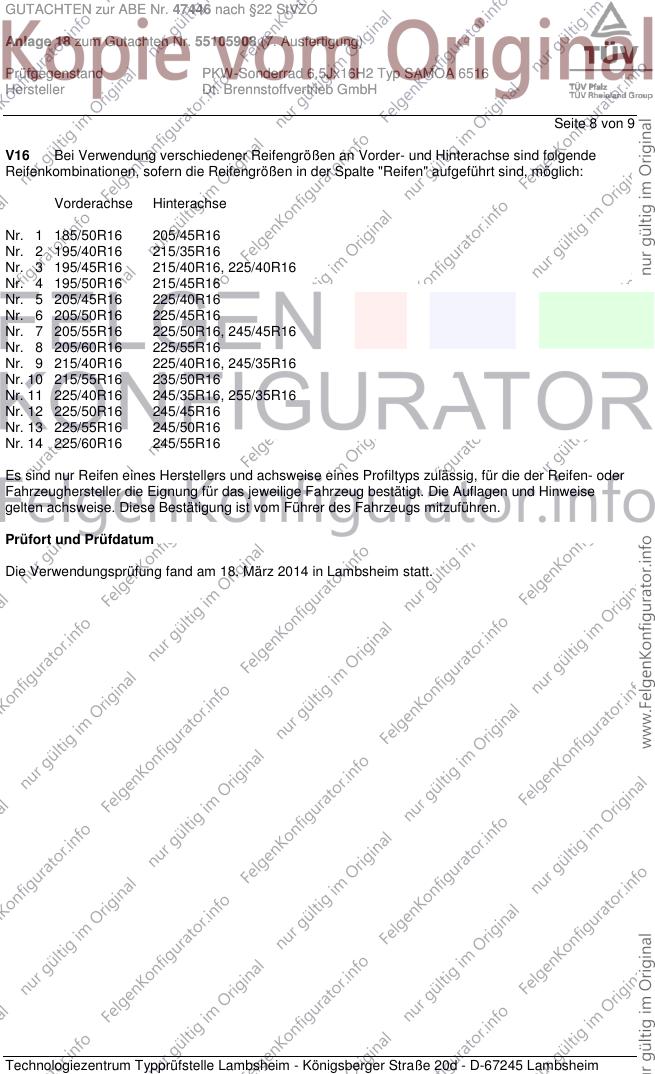

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. März 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47446 nach §22 StVZO
Anlage 18 zum Gutachten Nr. 55105908 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ SAMOA 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum August 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. März 2014
Schmidt 00208208.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
