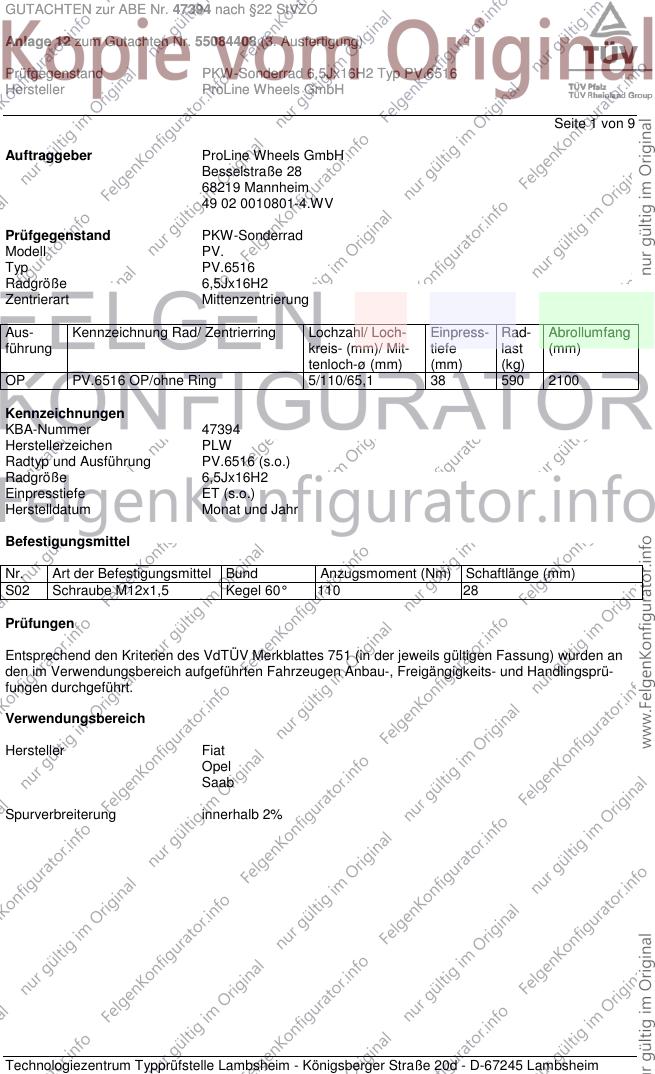

GUTACHTEN zur ABE Nr. 47394 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55084408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ PV.6516
Hersteller ProLine Wheels GmbH
Seite 1 von 9
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Modell PV.
Typ PV.6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
OP PV.6516 OP/ohne Ring 5/110/65,1 38 590 2100
Kennzeichnungen
KBA-Nummer 47394
Herstellerzeichen PLW
Radtyp und Ausführung PV.6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

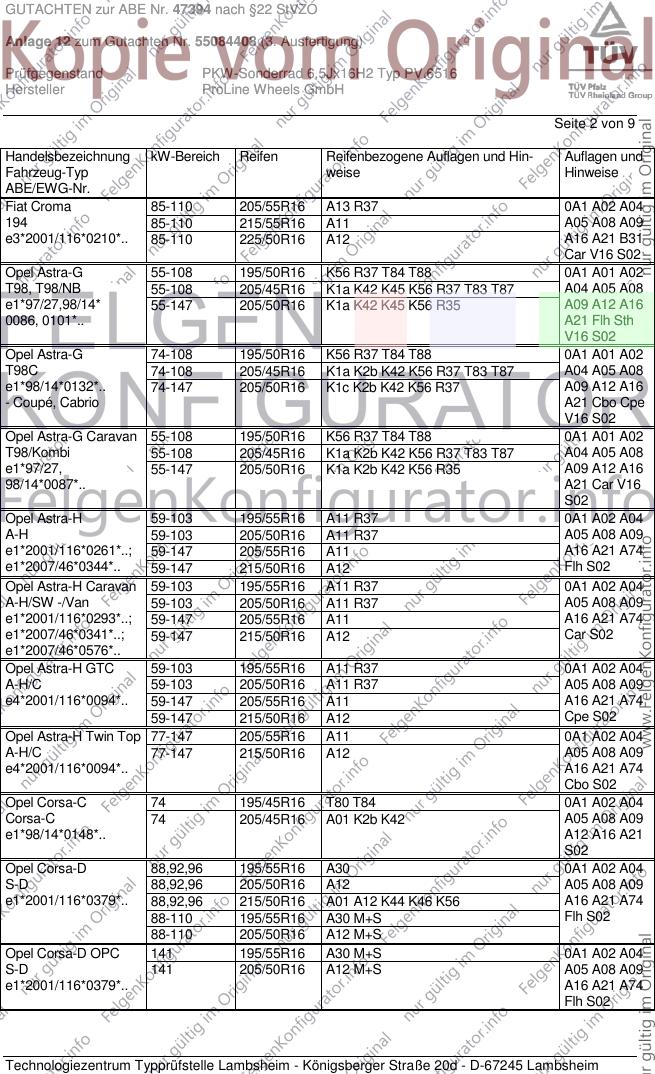

GUTACHTEN zur ABE Nr. 47394 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55084408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ PV.6516
Hersteller ProLine Wheels GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Croma 85-110 205/55R16 A13 R37 0A1 A02 A04
194 85-110 215/55R16 A11 A05 A08 A09
e3*2001/116*0210*.. 85-110 225/50R16 A12 A16 A21 B31
Car V16 S02
Opel Astra-G 55-108 195/50R16 K56 R37 T84 T88 0A1 A01 A02
T98, T98/NB 55-108 205/45R16 K1a K42 K45 K56 R37 T83 T87 A04 A05 A08
e1*97/27,98/14* 55-147 205/50R16 K1a K42 K45 K56 R35 A09 A12 A16
0086, 0101*.. A21 Flh Sth
V16 S02
Opel Astra-G 74-108 195/50R16 K56 R37 T84 T88 0A1 A01 A02
T98C 74-108 205/45R16 K1a K2b K42 K56 R37 T83 T87 A04 A05 A08
e1*98/14*0132*.. 74-147 205/50R16 K1c K2b K42 K56 R37 A09 A12 A16
- Coupé, Cabrio A21 Cbo Cpe
V16 S02
Opel Astra-G Caravan 55-108 195/50R16 K56 R37 T84 T88 0A1 A01 A02
T98/Kombi 55-108 205/45R16 K1a K2b K42 K56 R37 T83 T87 A04 A05 A08
e1*97/27, 55-147 205/50R16 K1a K2b K42 K56 R35 A09 A12 A16
98/14*0087*.. A21 Car V16
S02
Opel Astra-H 59-103 195/55R16 A11 R37 0A1 A02 A04
A-H 59-103 205/50R16 A11 R37 A05 A08 A09
e1*2001/116*0261*..; 59-147 205/55R16 A11 A16 A21 A74
e1*2007/46*0344*.. 59-147 215/50R16 A12 Flh S02
Opel Astra-H Caravan 59-103 195/55R16 A11 R37 0A1 A02 A04
A-H/SW -/Van 59-103 205/50R16 A11 R37 A05 A08 A09
e1*2001/116*0293*..; 59-147 205/55R16 A11 A16 A21 A74
e1*2007/46*0341*..; 59-147 215/50R16 A12 Car S02
e1*2007/46*0576*..
Opel Astra-H GTC 59-103 195/55R16 A11 R37 0A1 A02 A04
A-H/C 59-103 205/50R16 A11 R37 A05 A08 A09
e4*2001/116*0094*.. 59-147 205/55R16 A11 A16 A21 A74
59-147 215/50R16 A12 Cpe S02
Opel Astra-H Twin Top 77-147 205/55R16 A11 0A1 A02 A04
A-H/C 77-147 215/50R16 A12 A05 A08 A09
e4*2001/116*0094*.. A16 A21 A74
Cbo S02
Opel Corsa-C 74 195/45R16 T80 T84 0A1 A02 A04
Corsa-C 74 205/45R16 A01 K2b K42 A05 A08 A09
e1*98/14*0148*.. A12 A16 A21
S02
Opel Corsa-D 88,92,96 195/55R16 A30 0A1 A02 A04
S-D 88,92,96 205/50R16 A12 A05 A08 A09
e1*2001/116*0379*.. 88,92,96 215/50R16 A01 A12 K44 K46 K56 A16 A21 A74
88-110 195/55R16 A30 M+S Flh S02
88-110 205/50R16 A12 M+S
Opel Corsa-D OPC 141 195/55R16 A30 M+S 0A1 A02 A04
S-D 141 205/50R16 A12 M+S A05 A08 A09
e1*2001/116*0379*.. A16 A21 A74
Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

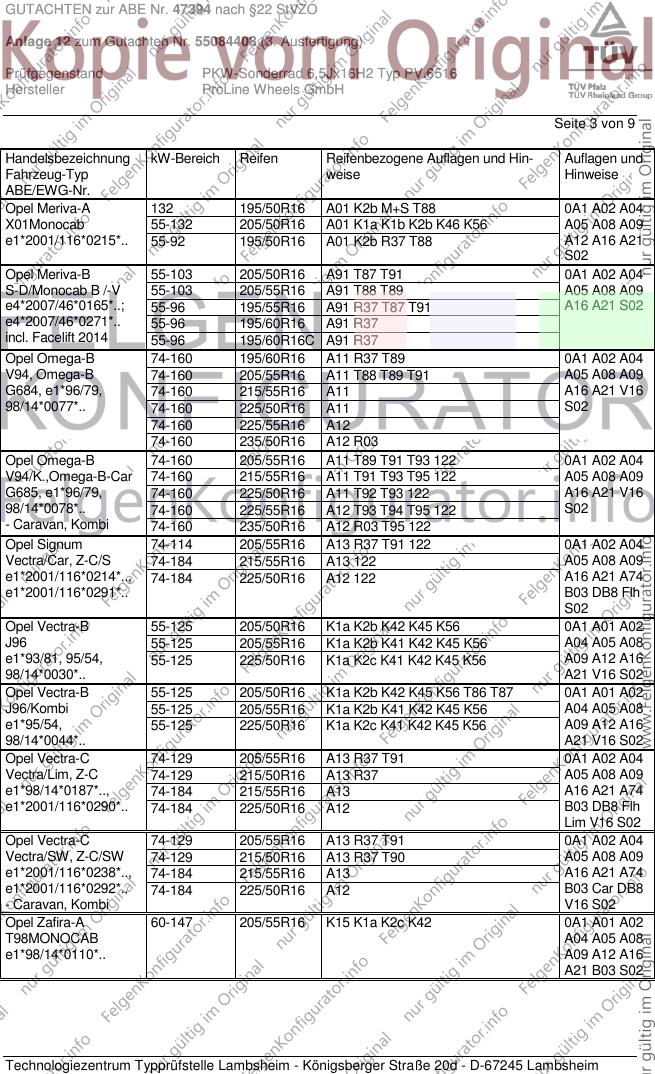

GUTACHTEN zur ABE Nr. 47394 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55084408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ PV.6516
Hersteller ProLine Wheels GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Meriva-A 132 195/50R16 A01 K2b M+S T88 0A1 A02 A04
X01Monocab 55-132 205/50R16 A01 K1a K1b K2b K46 K56 A05 A08 A09
e1*2001/116*0215*.. 55-92 195/50R16 A01 K2b R37 T88 A12 A16 A21
S02
Opel Meriva-B 55-103 205/50R16 A91 T87 T91 0A1 A02 A04
S-D/Monocab B /-V 55-103 205/55R16 A91 T88 T89 A05 A08 A09
e4*2007/46*0165*..; 55-96 195/55R16 A91 R37 T87 T91 A16 A21 S02
e4*2007/46*0271*.. 55-96 195/60R16 A91 R37
incl. Facelift 2014 55-96 195/60R16C A91 R37
Opel Omega-B 74-160 195/60R16 A11 R37 T89 0A1 A02 A04
V94, Omega-B 74-160 205/55R16 A11 T88 T89 T91 A05 A08 A09
G684, e1*96/79, 74-160 215/55R16 A11 A16 A21 V16
98/14*0077*.. 74-160 225/50R16 A11 S02
74-160 225/55R16 A12
74-160 235/50R16 A12 R03
Opel Omega-B 74-160 205/55R16 A11 T89 T91 T93 122 0A1 A02 A04
V94/K.,Omega-B-Car 74-160 215/55R16 A11 T91 T93 T95 122 A05 A08 A09
G685, e1*96/79, 74-160 225/50R16 A11 T92 T93 122 A16 A21 V16
98/14*0078*.. 74-160 225/55R16 A12 T93 T94 T95 122 S02
- Caravan, Kombi 74-160 235/50R16 A12 R03 T95 122
Opel Signum 74-114 205/55R16 A13 R37 T91 122 0A1 A02 A04
Vectra/Car, Z-C/S 74-184 215/55R16 A13 122 A05 A08 A09
e1*2001/116*0214*.., 74-184 225/50R16 A12 122 A16 A21 A74
e1*2001/116*0291*.. B03 DB8 Flh
S02
Opel Vectra-B 55-125 205/50R16 K1a K2b K42 K45 K56 0A1 A01 A02
J96 55-125 205/55R16 K1a K2b K41 K42 K45 K56 A04 A05 A08
e1*93/81, 95/54, 55-125 225/50R16 K1a K2c K41 K42 K45 K56 A09 A12 A16
98/14*0030*.. A21 V16 S02
Opel Vectra-B 55-125 205/50R16 K1a K2b K42 K45 K56 T86 T87 0A1 A01 A02
J96/Kombi 55-125 205/55R16 K1a K2b K41 K42 K45 K56 A04 A05 A08
e1*95/54, 55-125 225/50R16 K1a K2c K41 K42 K45 K56 A09 A12 A16
98/14*0044*.. A21 V16 S02
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 0A1 A02 A04
Vectra/Lim, Z-C 74-129 215/50R16 A13 R37 A05 A08 A09
e1*98/14*0187*.., 74-184 215/55R16 A13 A16 A21 A74
e1*2001/116*0290*.. 74-184 225/50R16 A12 B03 DB8 Flh
Lim V16 S02
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 0A1 A02 A04
Vectra/SW, Z-C/SW 74-129 215/50R16 A13 R37 T90 A05 A08 A09
e1*2001/116*0238*.., 74-184 215/55R16 A13 A16 A21 A74
e1*2001/116*0292*.. 74-184 225/50R16 A12 B03 Car DB8
- Caravan, Kombi V16 S02
Opel Zafira-A 60-147 205/55R16 K15 K1a K2c K42 0A1 A01 A02
T98MONOCAB A04 A05 A08
e1*98/14*0110*.. A09 A12 A16
A21 B03 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

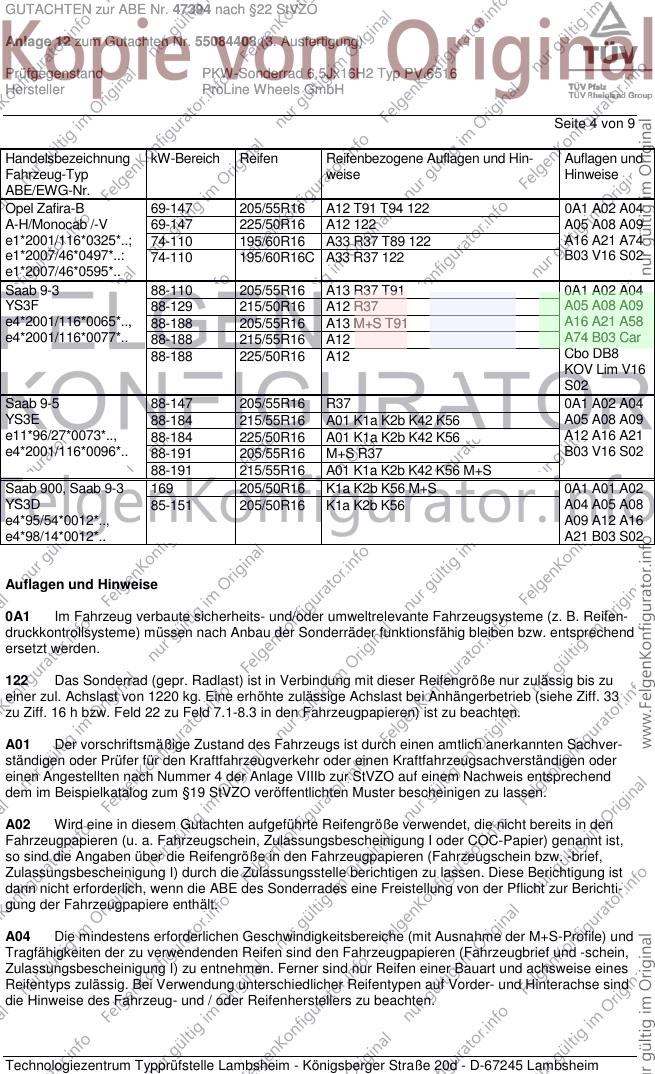

GUTACHTEN zur ABE Nr. 47394 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55084408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ PV.6516
Hersteller ProLine Wheels GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Zafira-B 69-147 205/55R16 A12 T91 T94 122 0A1 A02 A04
A-H/Monocab /-V 69-147 225/50R16 A12 122 A05 A08 A09
e1*2001/116*0325*..; 74-110 195/60R16 A33 R37 T89 122 A16 A21 A74
e1*2007/46*0497*..: 74-110 195/60R16C A33 R37 122 B03 V16 S02
e1*2007/46*0595*..
Saab 9-3 88-110 205/55R16 A13 R37 T91 0A1 A02 A04
YS3F 88-129 215/50R16 A12 R37 A05 A08 A09
e4*2001/116*0065*.., 88-188 205/55R16 A13 M+S T91 A16 A21 A58
e4*2001/116*0077*.. 88-188 215/55R16 A12 A74 B03 Car
88-188 225/50R16 A12 Cbo DB8
KOV Lim V16
S02
Saab 9-5 88-147 205/55R16 R37 0A1 A02 A04
YS3E 88-184 215/55R16 A01 K1a K2b K42 K56 A05 A08 A09
e11*96/27*0073*.., 88-184 225/50R16 A01 K1a K2b K42 K56 A12 A16 A21
e4*2001/116*0096*.. 88-191 205/55R16 M+S R37 B03 V16 S02
88-191 215/55R16 A01 K1a K2b K42 K56 M+S
Saab 900, Saab 9-3 169 205/50R16 K1a K2b K56 M+S 0A1 A01 A02
YS3D 85-151 205/50R16 K1a K2b K56 A04 A05 A08
e4*95/54*0012*.., A09 A12 A16
e4*98/14*0012*.. A21 B03 S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

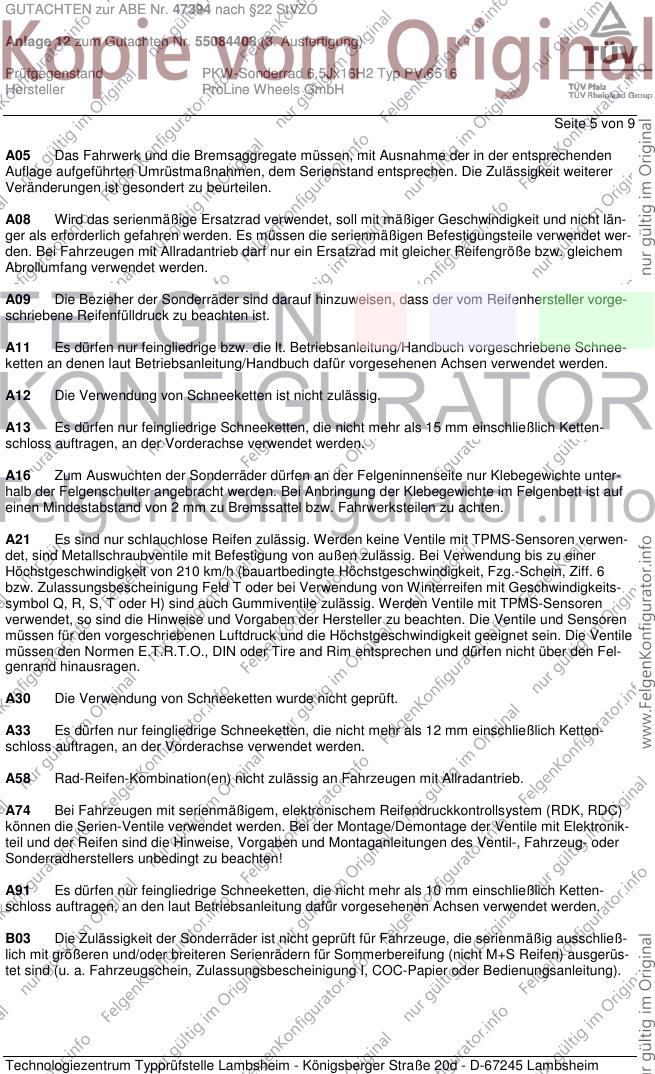

GUTACHTEN zur ABE Nr. 47394 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55084408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ PV.6516
Hersteller ProLine Wheels GmbH
Seite 5 von 9
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A74 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
können die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit Elektronik-
teil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-, Fahrzeug- oder
Sonderradherstellers unbedingt zu beachten!
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47394 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55084408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ PV.6516
Hersteller ProLine Wheels GmbH

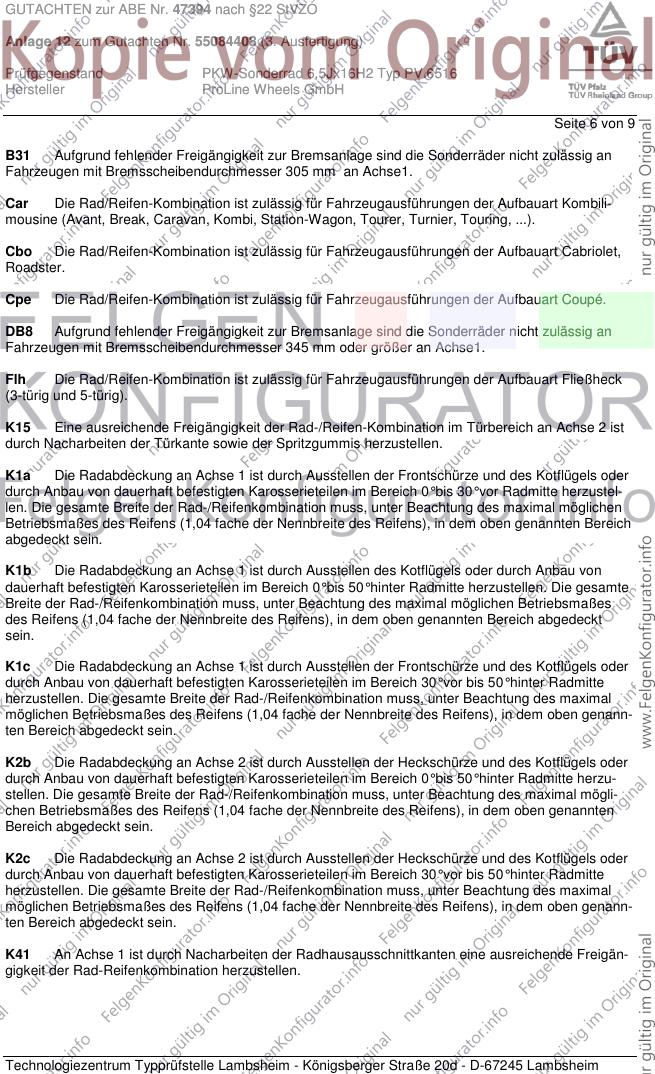

Seite 6 von 9
B31 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 305 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K15 Eine ausreichende Freigängigkeit der Rad-/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47394 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55084408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ PV.6516
Hersteller ProLine Wheels GmbH

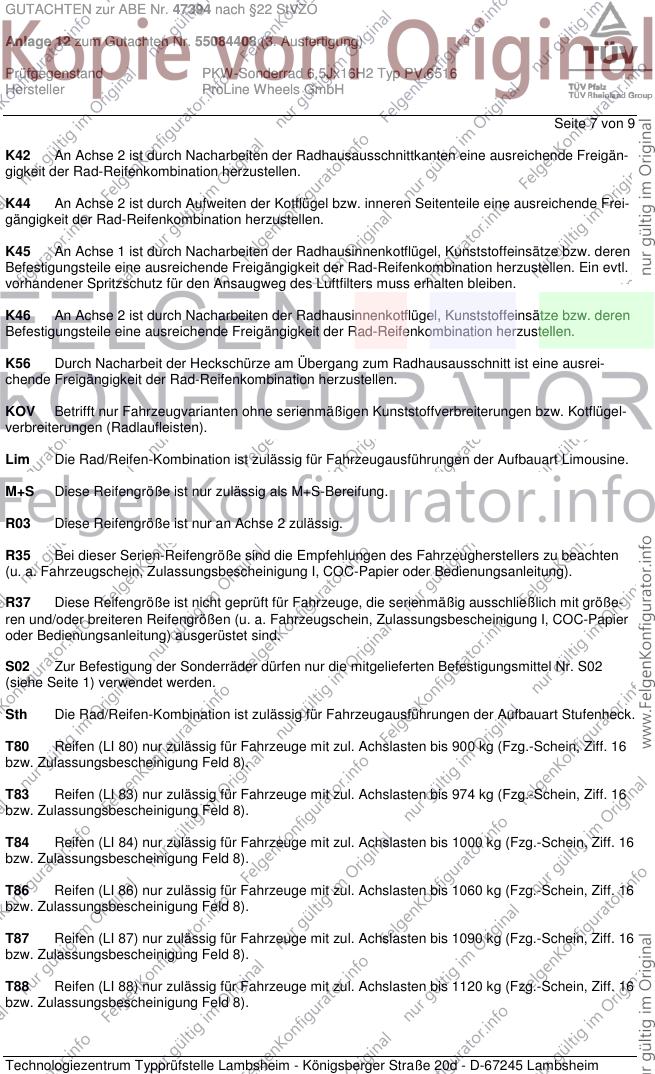

Seite 7 von 9
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47394 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55084408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ PV.6516
Hersteller ProLine Wheels GmbH

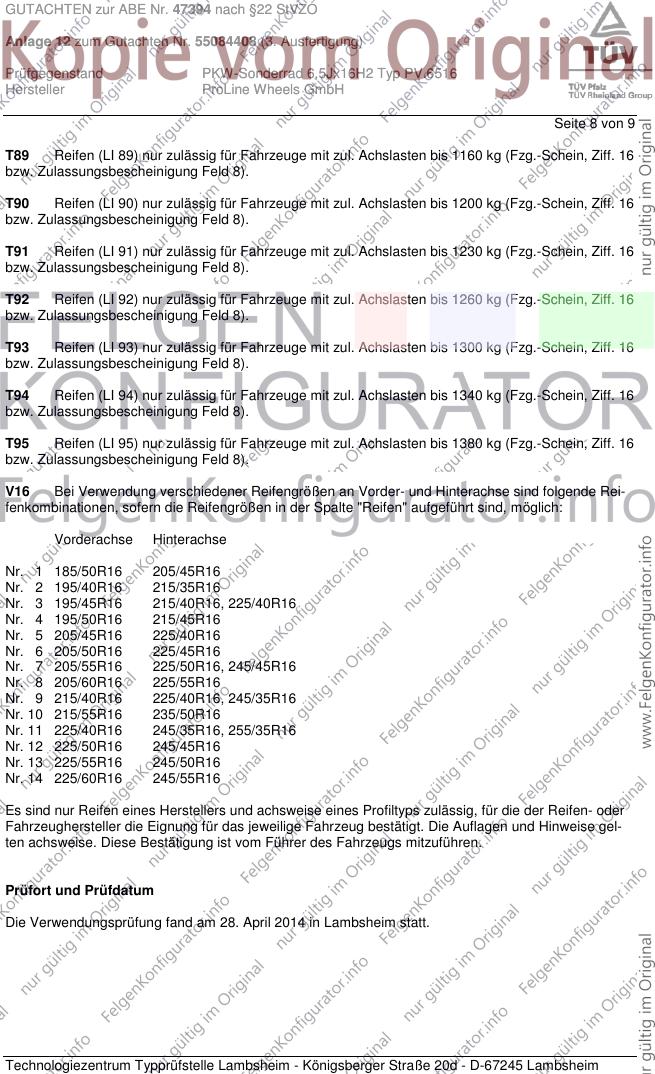

Seite 8 von 9
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. April 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47394 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55084408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ PV.6516
Hersteller ProLine Wheels GmbH

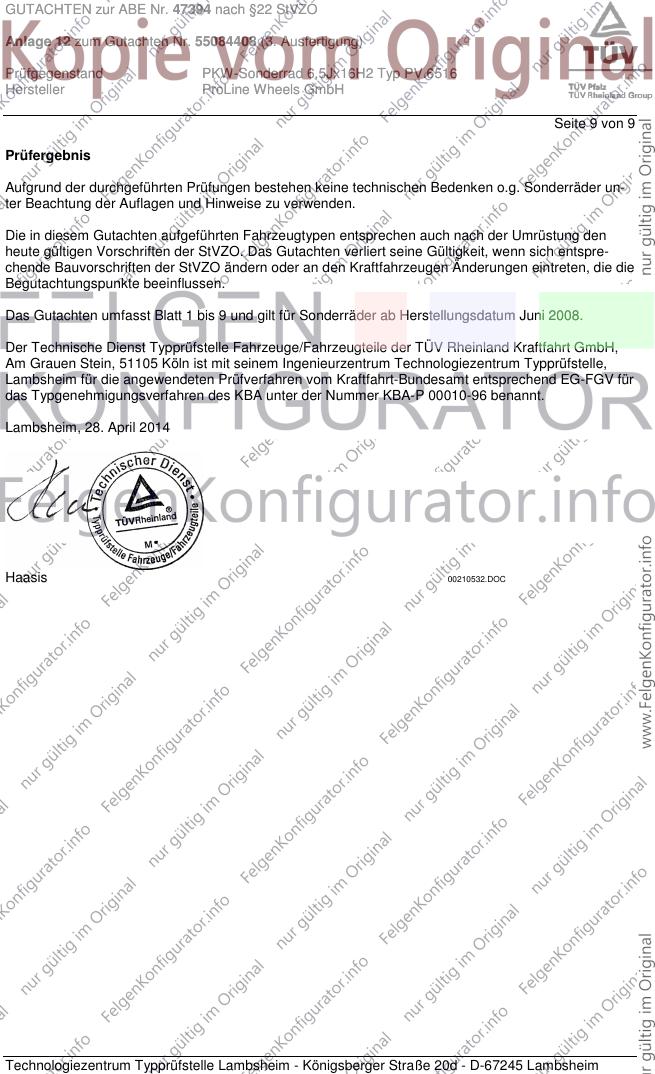

Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. April 2014
Haasis 00210532.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
