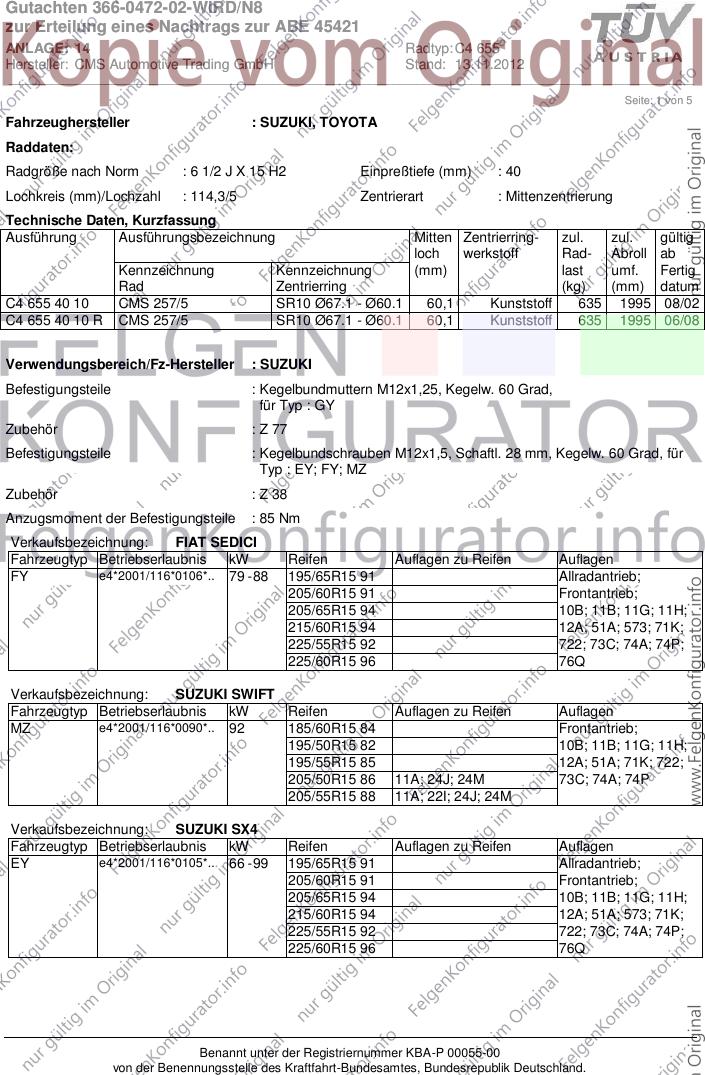

Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 14 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller : SUZUKI, TOYOTA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 15 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C4 655 40 10 CMS 257/5 SR10 Ø67.1 - Ø60.1 60,1 Kunststoff 635 1995 08/02
C4 655 40 10 R CMS 257/5 SR10 Ø67.1 - Ø60.1 60,1 Kunststoff 635 1995 06/08
Verwendungsbereich/Fz-Hersteller : SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : GY
Zubehör : Z 77
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : EY; FY; MZ
Zubehör : Z 38
Anzugsmoment der Befestigungsteile : 85 Nm
Verkaufsbezeichnung: FIAT SEDICI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e4*2001/116*0106*.. 79 - 88 195/65R15 91 Allradantrieb;
205/60R15 91 Frontantrieb;
205/65R15 94 10B; 11B; 11G; 11H;
215/60R15 94 12A; 51A; 573; 71K;
225/55R15 92 722; 73C; 74A; 74P;
225/60R15 96 76Q
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MZ e4*2001/116*0090*.. 92 185/60R15 84 Frontantrieb;
195/50R15 82 10B; 11B; 11G; 11H;
195/55R15 85 12A; 51A; 71K; 722;
205/50R15 86 11A; 24J; 24M 73C; 74A; 74P
205/55R15 88 11A; 22I; 24J; 24M
Verkaufsbezeichnung: SUZUKI SX4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EY e4*2001/116*0105*.. 66 - 99 195/65R15 91 Allradantrieb;
205/60R15 91 Frontantrieb;
205/65R15 94 10B; 11B; 11G; 11H;
215/60R15 94 12A; 51A; 573; 71K;
225/55R15 92 722; 73C; 74A; 74P;
225/60R15 96 76Q
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 14 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: SUZUKI SX4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GY e4*2001/116*0124*.. 79 - 88 195/65R15 91 11A; 24J Stufenheck;
205/60R15 91 11A; 24J; 24M Frontantrieb;
215/60R15 94 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/55R15 92 11A; 22I; 24C; 24M; 686 12A; 51A; 71K; 722;
73C; 74A; 74P
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 57
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : V2
103 Nm für Typ : E15J(a); E15UT(a); E15UT(a)MS1; E15UTN(a);
HE15U(a)
110 Nm für Typ : M2; W 2; W20
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15J(a) e11*2001/116*0299*.. 66 - 97 195/65R15 91 2-türig; 4-türig;
E15UT(a) e11*2001/116*0305*.. 205/60R15 91 10B; 11B; 11G; 11H;
E15UT(a)MS e11*2007/46*0167*.. 215/60R15 94 12A; 51A; 71K; 722;
1
E15UTN(a) e11*2007/46*0019*.. 73C; 74A; 74P; 76Q;
PBK
HE15U(a) e11*2007/46*0018*.. 73 195/65R15 91 10B; 11B; 11G; 11H;
205/60R15 91 12A; 51A; 71K; 722;
73C; 74A; 74P; 76Q;
PBK
Verkaufsbezeichnung: TOYOTA AVENSIS VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M2 e6*2001/116*0083*.., 85 - 110 205/65R15 51G Frontantrieb;
e6*98/14*0083*..
10B; 11G; 11H; 12A;
51A; 71K; 722; 73C;
74A; 74P; 76Q
Verkaufsbezeichnung: TOYOTA CAMRY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V2 e6*93/81*0029*.. 96 - 140 205/65R15 51G 10B; 11B; 11G; 11H;
12A; 51A; 71K; 722;
73C; 74A; 74P
Verkaufsbezeichnung: TOYOTA MR2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
W2 F438 115 - 129 195/55R15 TAH; 51G; 57E 10B; 11B; 11G; 11H;
W20 e6*93/81*0011*.. 195/55R15-83 TAH; 57E 12A; 51A; 71K; 722;
205/50R15-85 TAG; 11A; 362; 57E 73C; 74A; 74P
225/50R15 TAG; TAH; 51G; 57F
225/50R15-90 TAG; TAH; 57F
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

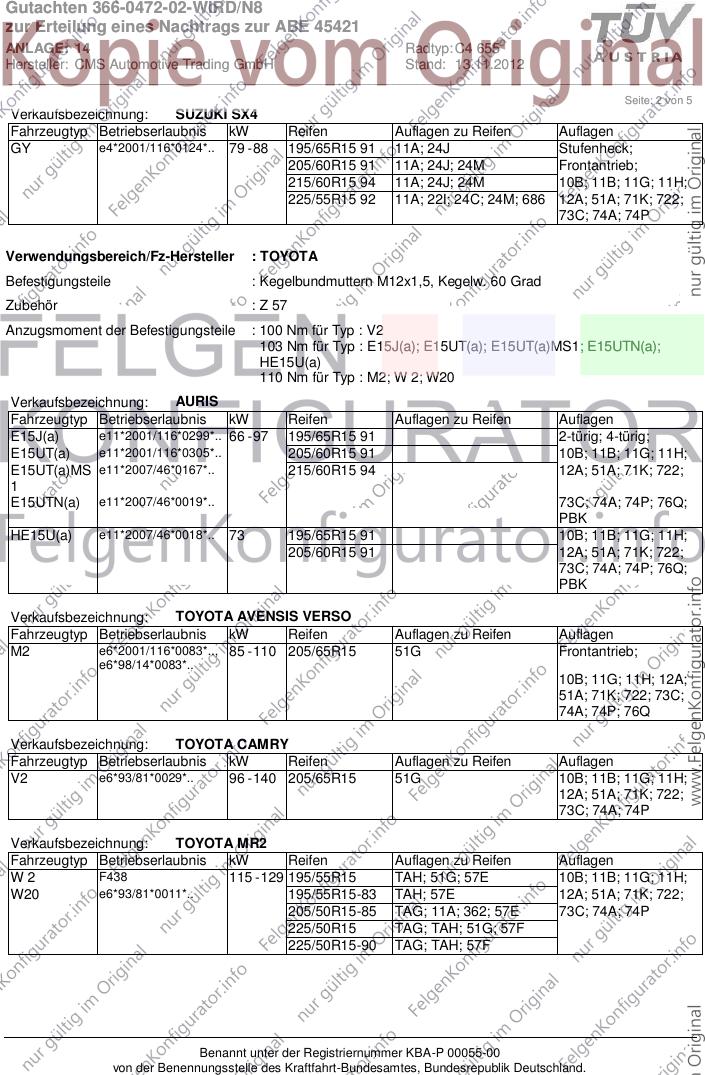

Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 14 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________
Seite: 3 von 5
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

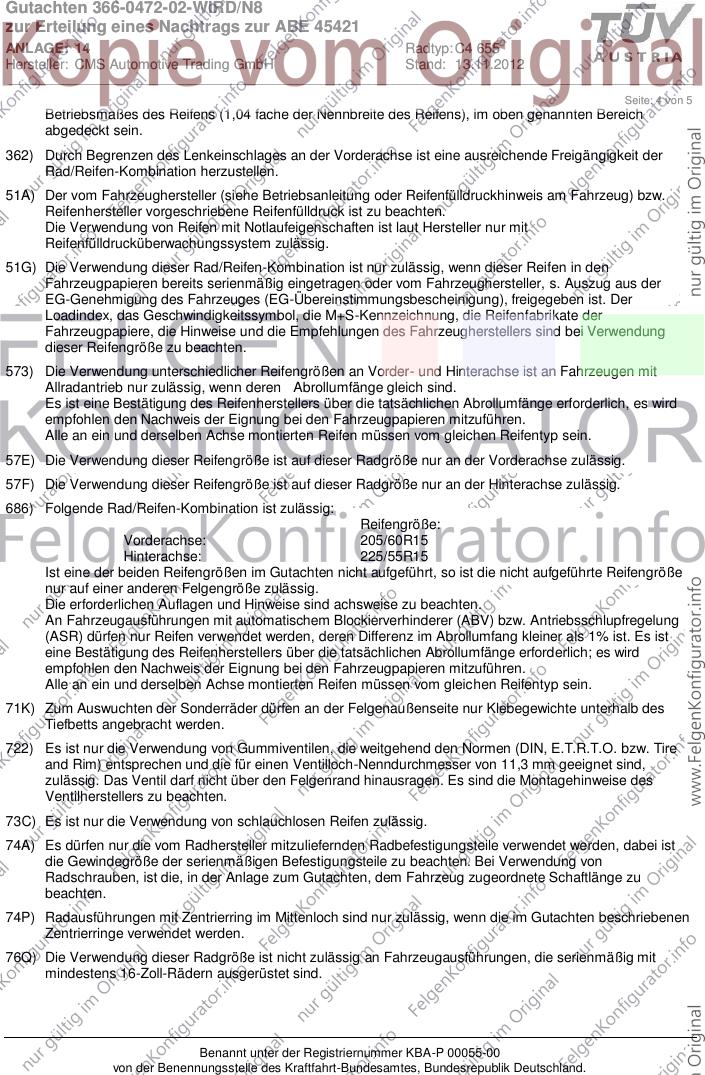

Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 14 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________
Seite: 4 von 5
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
686) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/60R15
Hinterachse: 225/55R15
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
722) Es ist nur die Verwendung von Gummiventilen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire
and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind,
zulässig. Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0472-02-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 45421
ANLAGE: 14 Radtyp: C4 655
Hersteller: CMS Automotive Trading GmbH Stand: 13.11.2012
__________________________________________________________________________________________________________________
Seite: 5 von 5

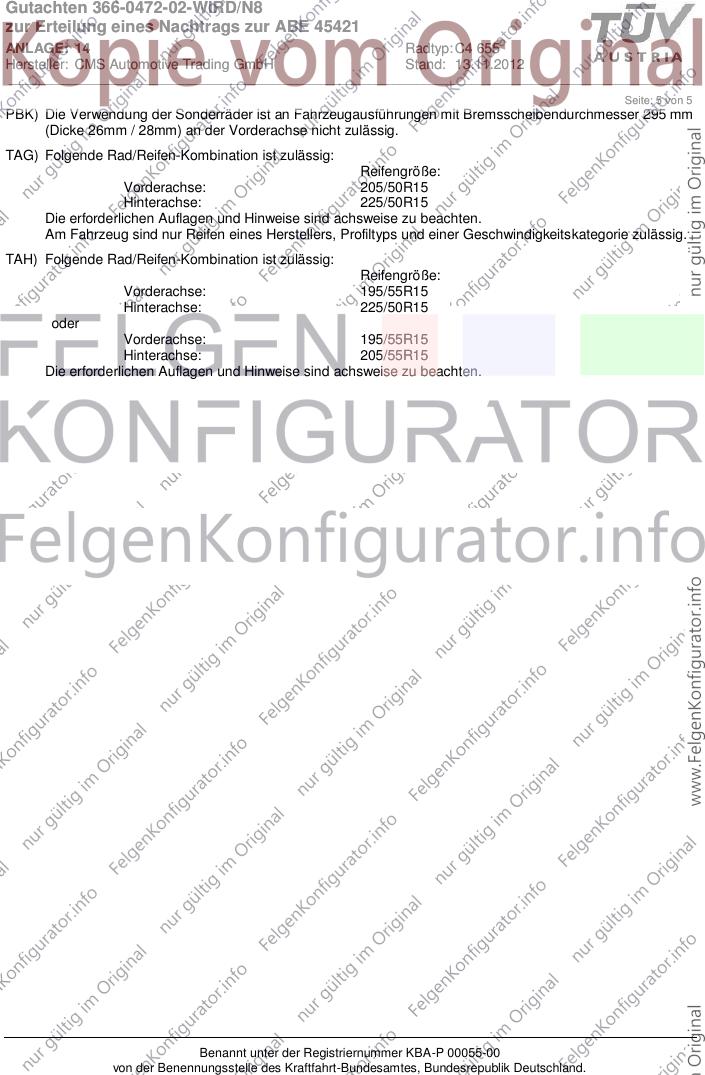

PBK) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 295 mm
(Dicke 26mm / 28mm) an der Vorderachse nicht zulässig.
TAG) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/50R15
Hinterachse: 225/50R15
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
TAH) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 195/55R15
Hinterachse: 225/50R15
oder
Vorderachse: 195/55R15
Hinterachse: 205/55R15
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
