Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 50203*03
special wheels for passenger cars 7 J x 18 H2
Nummer der Genehmigung: 50203 Erweiterung Nr.: 03
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
MI7080
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50203 Erweiterung Nr.: 03
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 50203*03
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
22.11.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55809915 (3. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50203 Erweiterung Nr.: 03
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
14 - 16 1. Ausfertigung
1 - 13 2. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 50203*03
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50203 Erweiterung Nr.: 03
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
weitere Ausführungen kommen hinzu
further versions are added
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 24.11.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 50203*03
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

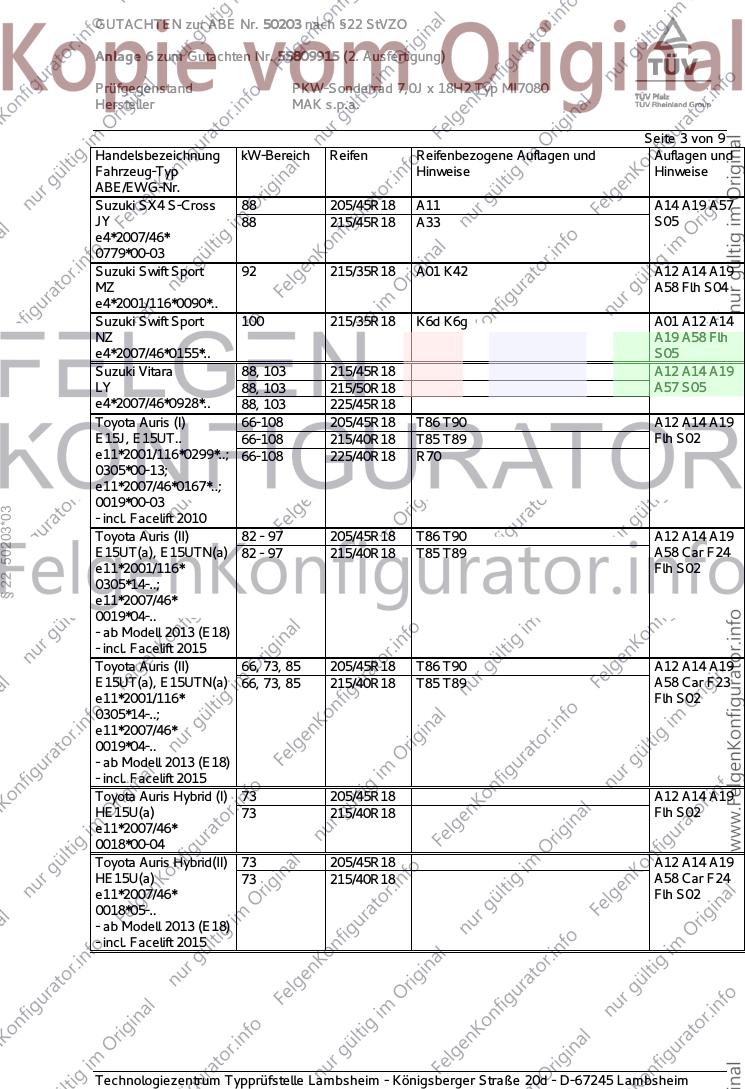

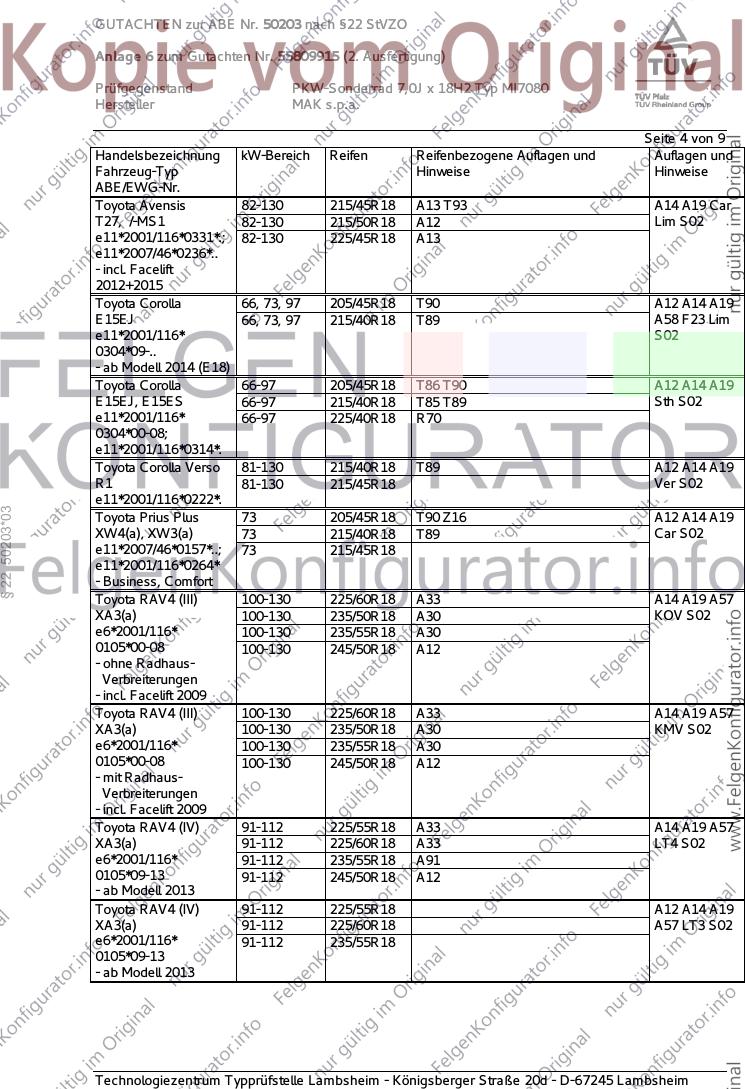

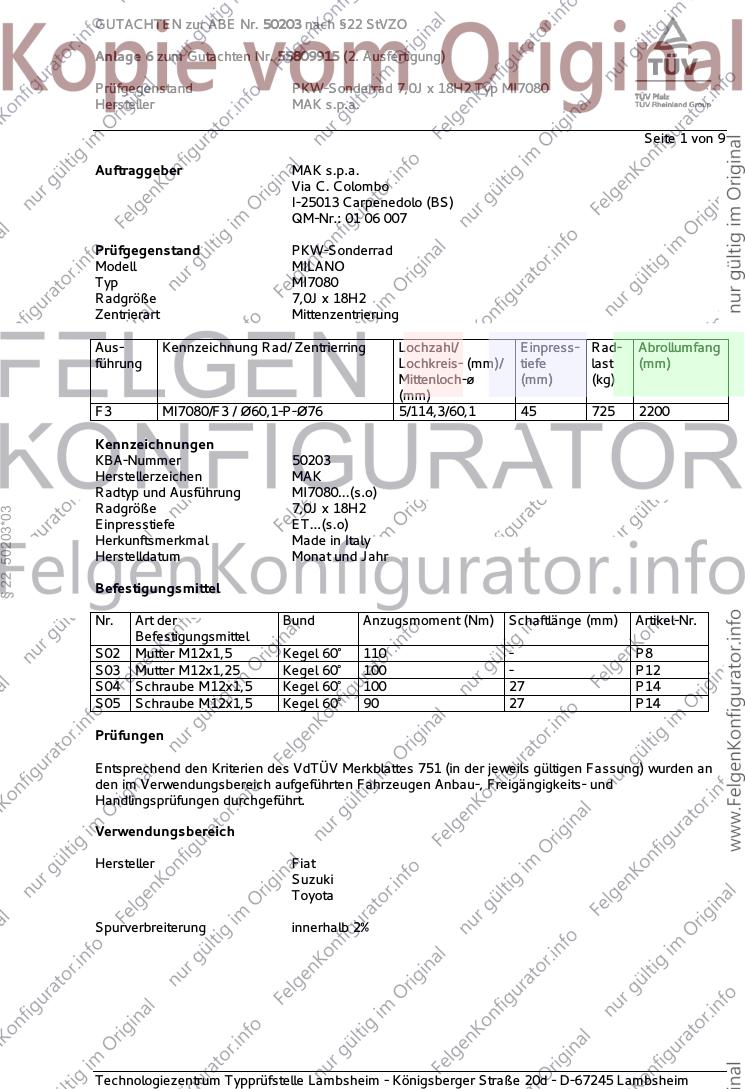

GUTACHTEN zur ABE Nr. 50203 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55809915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 18H2 Typ MI7080
Hersteller MAK s.p.a.
Seite 1 von 9
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell MILANO
Typ MI7080
Radgröße 7,0J x 18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
F3 MI7080/F3 / Ø60,1-P-Ø76 5/114,3/60,1 45 725 2200
Kennzeichnungen
KBA-Nummer 50203
Herstellerzeichen MAK
Radtyp und Ausführung MI7080...(s.o)
Radgröße 7,0J x 18H2
§ 22 50203*03
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - P8
S03 Mutter M12x1,25 Kegel 60° 100 - P12
S04 Schraube M12x1,5 Kegel 60° 100 27 P14
S05 Schraube M12x1,5 Kegel 60° 90 27 P14
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Suzuki
Toyota
Spurverbreiterung innerhalb 2%

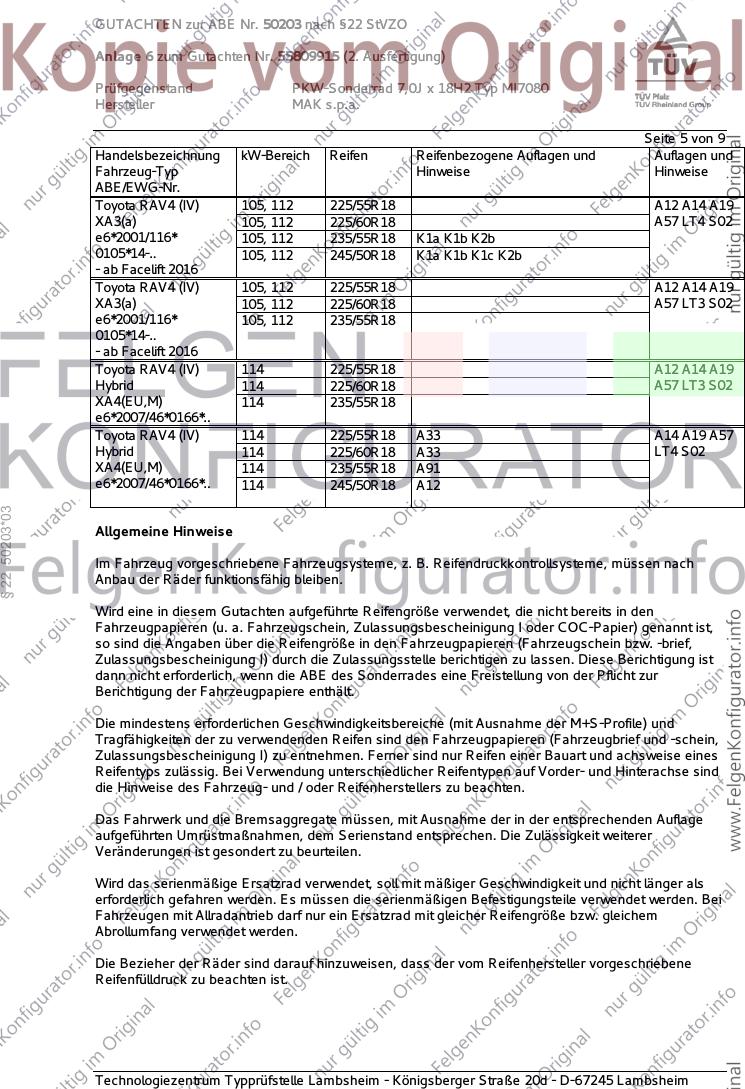

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50203 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55809915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 18H2 Typ MI7080
Hersteller MAK s.p.a.
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/45R18 A12 A14 A19
FY 79-99,2 215/45R18 A57 Flh KMV
e4*2001/116*0106*.. S04
Suzuki Grand Vitara 78-171 225/60R18 A12 A14 A19
JT 78-171 235/55R18 Y85 S03
e4*2001/116*0091*..; 78-171 245/50R18
e4*2007/46*0292*.. 78-171 255/50R18 A01 K1c
- 5-Türer
Suzuki Grand Vitara 78-122 225/60R18 A12 A14 A19
JT 78-122 235/55R18 Y84 S03
e4*2001/116*0091*..; 78-122 245/50R18
e4*2007/46*0292*.. 78-122 255/50R18 A01 K1c
- 3-Türer
Suzuki SX4 66-99,2 205/45R18 A12 A14 A19
EY 66-99,2 215/45R18 A58 Flh KOV
e4*2001/116*0105*..; S04
e4*2007/46*0284*..
§ 22 50203*03
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 205/45R18 A12 A14 A19
EY 66-99,2 215/45R18 A57 Flh KMV
e4*2001/116*0105*..; S04
e4*2007/46*0284*..
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 205/45R18 A12 A14 A19
GY 79,82,88 215/45R18 A58 Flh KOV
e4*2001/116*0124*..; S03
e4*2007/46*0291*..
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 205/45R18 A12 A14 A19
GY 79,82,88 215/45R18 A57 Flh KMV
e4*2001/116*0124*..; S03
e4*2007/46*0291*..
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79, 88 205/45R18 A12 A14 A19
GY 79, 88 215/40R18 A58 Lim S03
e4*2001/116*0124*.. 79, 88 215/45R18 A01 G70
- Limousine 79, 88 215/45R18 R59
Suzuki SX4 S-Cross 82,88,103 215/45R18 A12 A14 A19
JY 82,88,103 215/50R18 A57 S04
e4*2007/46* 82,88,103 225/45R18
0779*04-..
ab Modelljahr 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50203 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55809915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 18H2 Typ MI7080
Hersteller MAK s.p.a.
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 S-Cross 88 205/45R18 A11 A14 A19 A57
JY 88 215/45R18 A33 S05
e4*2007/46*
0779*00-03
Suzuki Swift Sport 92 215/35R18 A01 K42 A12 A14 A19
MZ A58 Flh S04
e4*2001/116*0090*..
Suzuki Swift Sport 100 215/35R18 K6d K6g A01 A12 A14
NZ A19 A58 Flh
e4*2007/46*0155*.. S05
Suzuki Vitara 88, 103 215/45R18 A12 A14 A19
LY 88, 103 215/50R18 A57 S05
e4*2007/46*0928*.. 88, 103 225/45R18
Toyota Auris (I) 66-108 205/45R18 T86 T90 A12 A14 A19
E15J, E15UT.. 66-108 215/40R18 T85 T89 Flh S02
e11*2001/116*0299*..; 66-108 225/40R18 R70
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
§ 22 50203*03
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 205/45R18 T86 T90 A12 A14 A19
E15UT(a), E15UTN(a) 82 - 97 215/40R18 T85 T89 A58 Car F24
e11*2001/116* Flh S02
0305*14-..;
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 205/45R18 T86 T90 A12 A14 A19
E15UT(a), E15UTN(a) 66, 73, 85 215/40R18 T85 T89 A58 Car F23
e11*2001/116* Flh S02
0305*14-..;
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 205/45R18 A12 A14 A19
HE15U(a) 73 215/40R18 Flh S02
e11*2007/46*
0018*00-04
Toyota Auris Hybrid(II) 73 205/45R18 A12 A14 A19
HE15U(a) 73 215/40R18 A58 Car F24
e11*2007/46* Flh S02
0018*05-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50203 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55809915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 18H2 Typ MI7080
Hersteller MAK s.p.a.
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 82-130 215/45R18 A13 T93 A14 A19 Car
T27, /-MS1 82-130 215/50R18 A12 Lim S02
e11*2001/116*0331*.; 82-130 225/45R18 A13
e11*2007/46*0236*..
- incl. Facelift
2012+2015
Toyota Corolla 66, 73, 97 205/45R18 T90 A12 A14 A19
E15EJ 66, 73, 97 215/40R18 T89 A58 F23 Lim
e11*2001/116* S02
0304*09-..
- ab Modell 2014 (E18)
Toyota Corolla 66-97 205/45R18 T86 T90 A12 A14 A19
E15EJ, E15ES 66-97 215/40R18 T85 T89 Sth S02
e11*2001/116* 66-97 225/40R18 R70
0304*00-08;
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 215/40R18 T89 A12 A14 A19
R1 81-130 215/45R18 Ver S02
e11*2001/116*0222*.
§ 22 50203*03
Toyota Prius Plus 73 205/45R18 T90 Z16 A12 A14 A19
XW4(a), XW3(a) 73 215/40R18 T89 Car S02
e11*2007/46*0157*..; 73 215/45R18
e11*2001/116*0264*
- Business, Comfort
Toyota RAV4 (III) 100-130 225/60R18 A33 A14 A19 A57
XA3(a) 100-130 235/50R18 A30 KOV S02
e6*2001/116* 100-130 235/55R18 A30
0105*00-08 100-130 245/50R18 A12
- ohne Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 225/60R18 A33 A14 A19 A57
XA3(a) 100-130 235/50R18 A30 KMV S02
e6*2001/116* 100-130 235/55R18 A30
0105*00-08 100-130 245/50R18 A12
- mit Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 225/55R18 A33 A14 A19 A57
XA3(a) 91-112 225/60R18 A33 LT4 S02
e6*2001/116* 91-112 235/55R18 A91
0105*09-13 91-112 245/50R18 A12
- ab Modell 2013
Toyota RAV4 (IV) 91-112 225/55R18 A12 A14 A19
XA3(a) 91-112 225/60R18 A57 LT3 S02
e6*2001/116* 91-112 235/55R18
0105*09-13
- ab Modell 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50203 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55809915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 18H2 Typ MI7080
Hersteller MAK s.p.a.
Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 105, 112 225/55R18 A12 A14 A19
XA3(a) 105, 112 225/60R18 A57 LT4 S02
e6*2001/116* 105, 112 235/55R18 K1a K1b K2b
0105*14-.. 105, 112 245/50R18 K1a K1b K1c K2b
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 225/55R18 A12 A14 A19
XA3(a) 105, 112 225/60R18 A57 LT3 S02
e6*2001/116* 105, 112 235/55R18
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 114 225/55R18 A12 A14 A19
Hybrid 114 225/60R18 A57 LT3 S02
XA4(EU,M) 114 235/55R18
e6*2007/46*0166*..
Toyota RAV4 (IV) 114 225/55R18 A33 A14 A19 A57
Hybrid 114 225/60R18 A33 LT4 S02
XA4(EU,M) 114 235/55R18 A91
e6*2007/46*0166*.. 114 245/50R18 A12
§ 22 50203*03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50203 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55809915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 18H2 Typ MI7080
Hersteller MAK s.p.a.
Seite 6 von 9
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
§ 22 50203*03
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50203 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55809915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 18H2 Typ MI7080
Hersteller MAK s.p.a.
Seite 7 von 9
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
§ 22 50203*03
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von
Anschlag zu Anschlag.
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50203 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55809915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 18H2 Typ MI7080
Hersteller MAK s.p.a.
Seite 8 von 9
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
§ 22 50203*03
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. Oktober 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50203 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55809915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0J x 18H2 Typ MI7080
Hersteller MAK s.p.a.
Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Februar 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Oktober 2017
§ 22 50203*03
Schmidt 00281711.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
