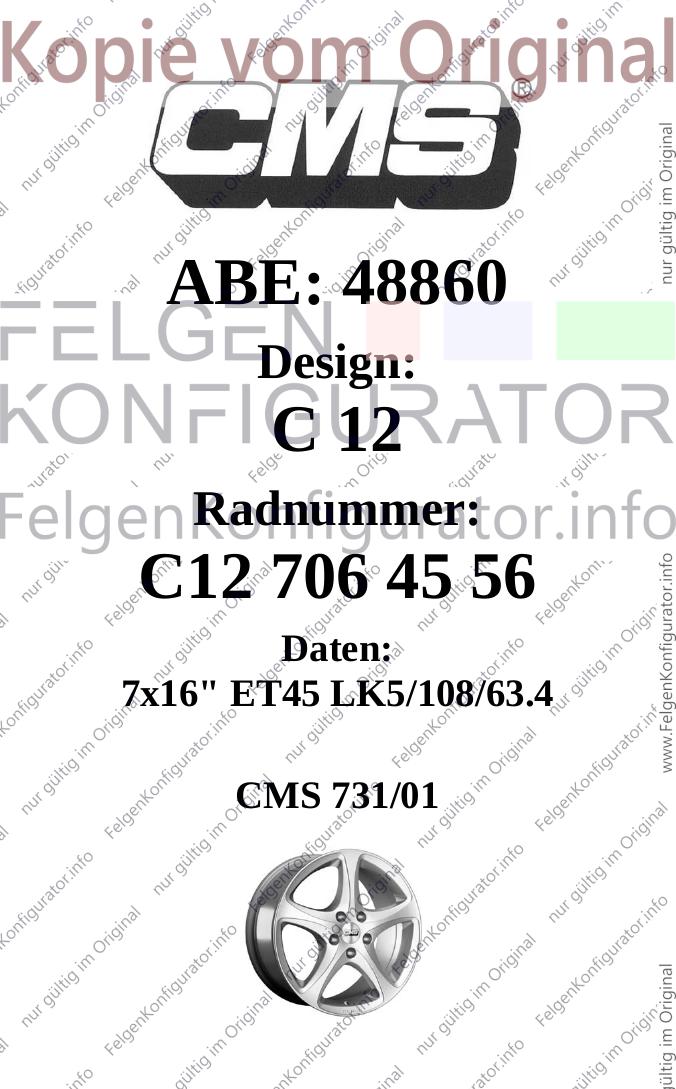

ABE: 48860
Design:
C 12
Radnummer:
C12 706 45 56
Daten:
7x16" ET45 LK5/108/63.4
CMS 731/01
CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de
Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg

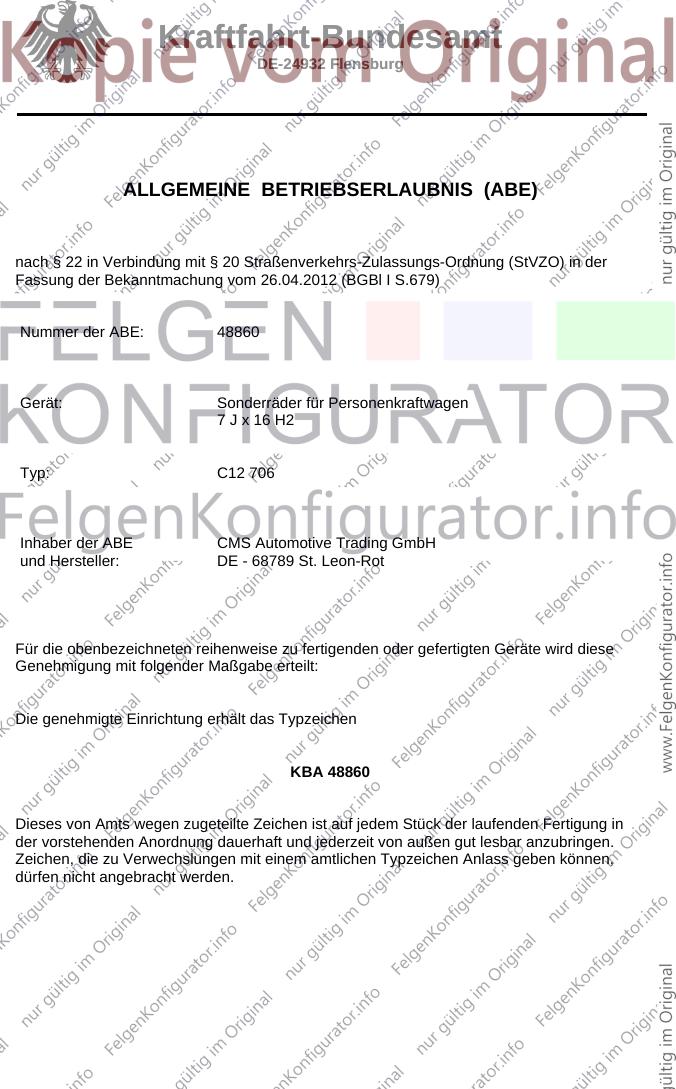

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48860
Gerät: Sonderräder für Personenkraftwagen
7 J x 16 H2
Typ: C12 706
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 48860
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

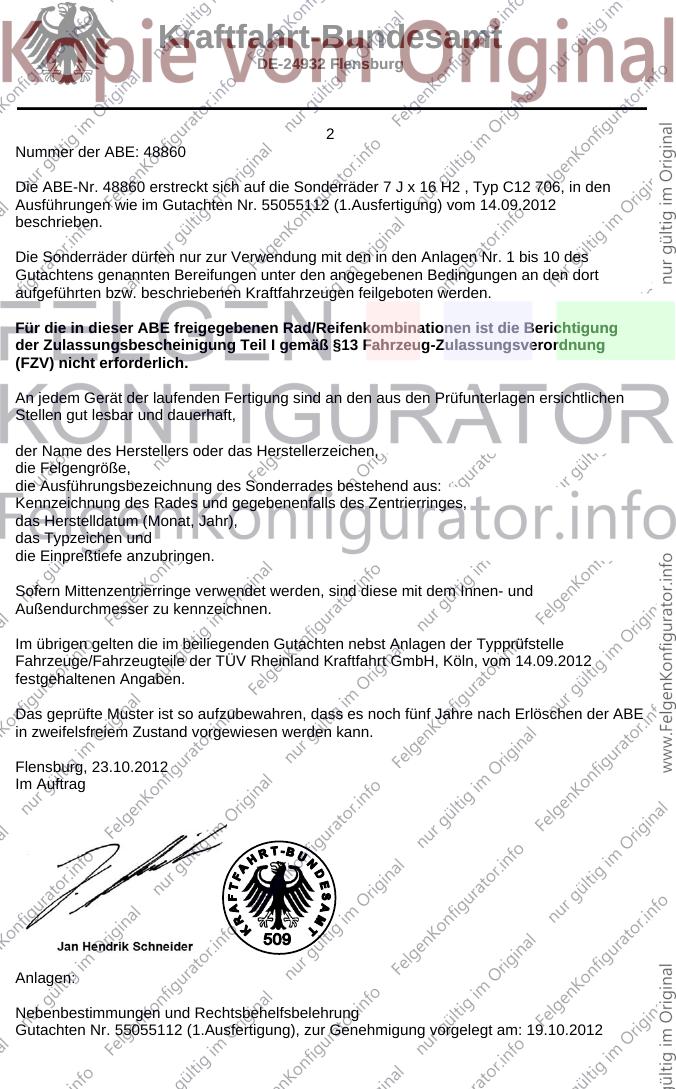

Nummer der ABE: 48860
Die ABE-Nr. 48860 erstreckt sich auf die Sonderräder 7 J x 16 H2 , Typ C12 706, in den
Ausführungen wie im Gutachten Nr. 55055112 (1.Ausfertigung) vom 14.09.2012
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 10 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
die Ausführungsbezeichnung des Sonderrades bestehend aus:
Kennzeichnung des Rades und gegebenenfalls des Zentrierringes,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 14.09.2012
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 23.10.2012
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55055112 (1.Ausfertigung), zur Genehmigung vorgelegt am: 19.10.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48860
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

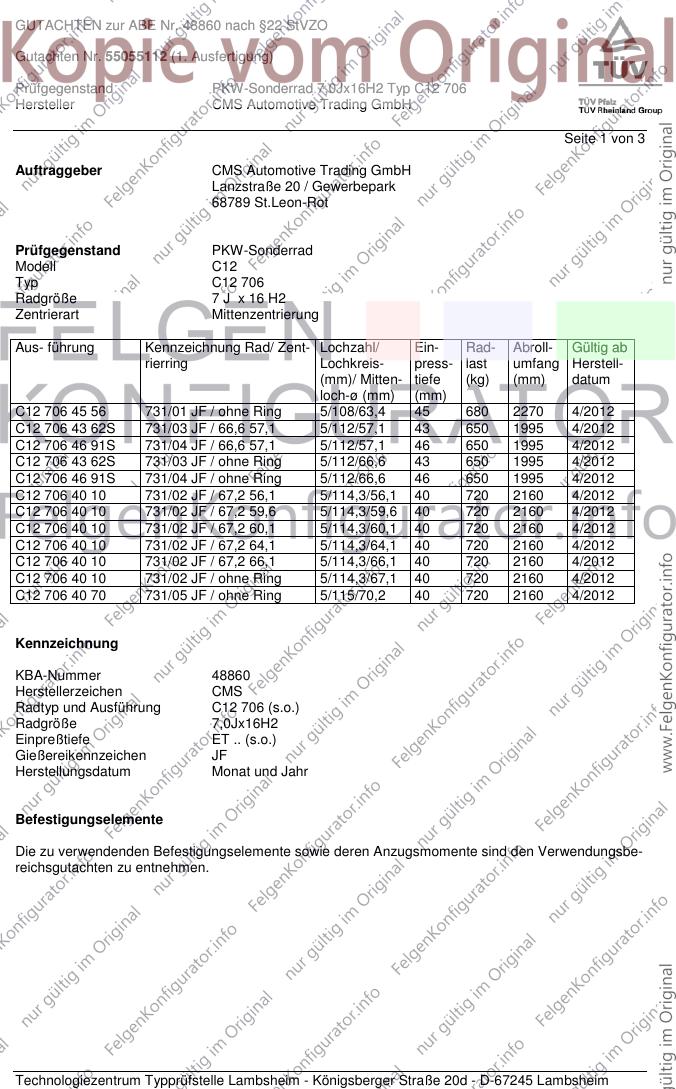

GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Gutachten Nr. 55055112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 1 von 3
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 706
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- führung Kennzeichnung Rad/ Zent- Lochzahl/ Ein- Rad- Abroll- Gültig ab
rierring Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
C12 706 45 56 731/01 JF / ohne Ring 5/108/63,4 45 680 2270 4/2012
C12 706 43 62S 731/03 JF / 66,6 57,1 5/112/57,1 43 650 1995 4/2012
C12 706 46 91S 731/04 JF / 66,6 57,1 5/112/57,1 46 650 1995 4/2012
C12 706 43 62S 731/03 JF / ohne Ring 5/112/66,6 43 650 1995 4/2012
C12 706 46 91S 731/04 JF / ohne Ring 5/112/66,6 46 650 1995 4/2012
C12 706 40 10 731/02 JF / 67,2 56,1 5/114,3/56,1 40 720 2160 4/2012
C12 706 40 10 731/02 JF / 67,2 59,6 5/114,3/59,6 40 720 2160 4/2012
C12 706 40 10 731/02 JF / 67,2 60,1 5/114,3/60,1 40 720 2160 4/2012
C12 706 40 10 731/02 JF / 67,2 64,1 5/114,3/64,1 40 720 2160 4/2012
C12 706 40 10 731/02 JF / 67,2 66,1 5/114,3/66,1 40 720 2160 4/2012
C12 706 40 10 731/02 JF / ohne Ring 5/114,3/67,1 40 720 2160 4/2012
C12 706 40 70 731/05 JF / ohne Ring 5/115/70,2 40 720 2160 4/2012
Kennzeichnung
KBA-Nummer 48860
Herstellerzeichen CMS
Radtyp und Ausführung C12 706 (s.o.)
Radgröße 7,0Jx16H2
Einpreßtiefe ET .. (s.o.)
Gießereikennzeichen JF
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Gutachten Nr. 55055112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 2 von 3

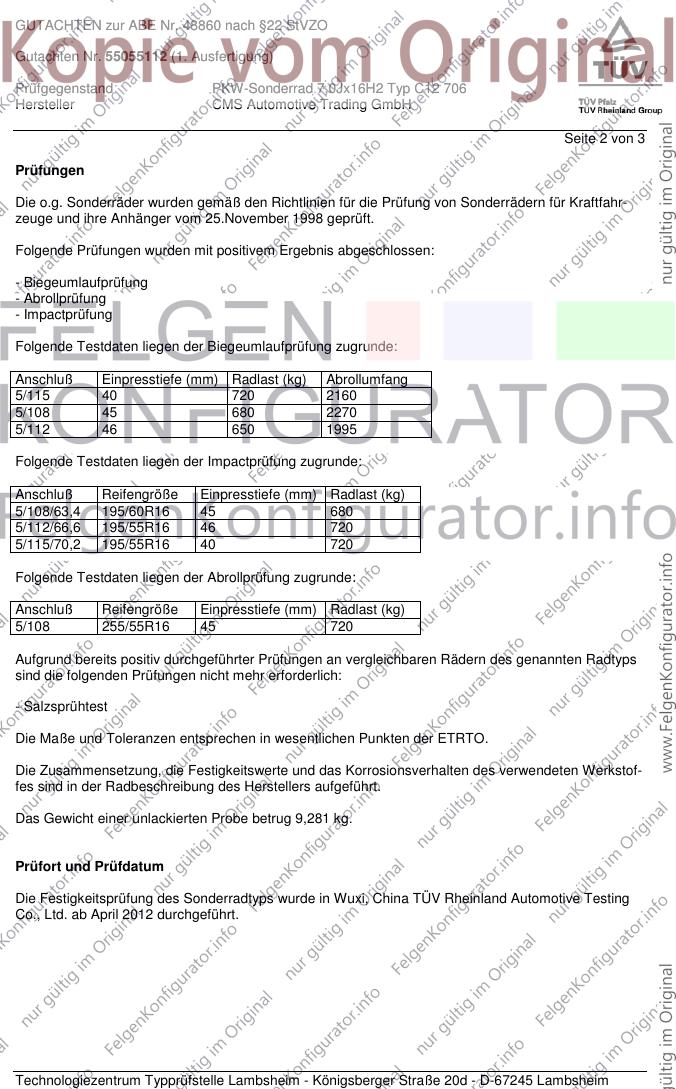

Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/115 40 720 2160
5/108 45 680 2270
5/112 46 650 1995
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108/63,4 195/60R16 45 680
5/112/66,6 195/55R16 46 720
5/115/70,2 195/55R16 40 720
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 255/55R16 45 720
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,281 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi, China TÜV Rheinland Automotive Testing
Co., Ltd. ab April 2012 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Gutachten Nr. 55055112 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 3 von 3

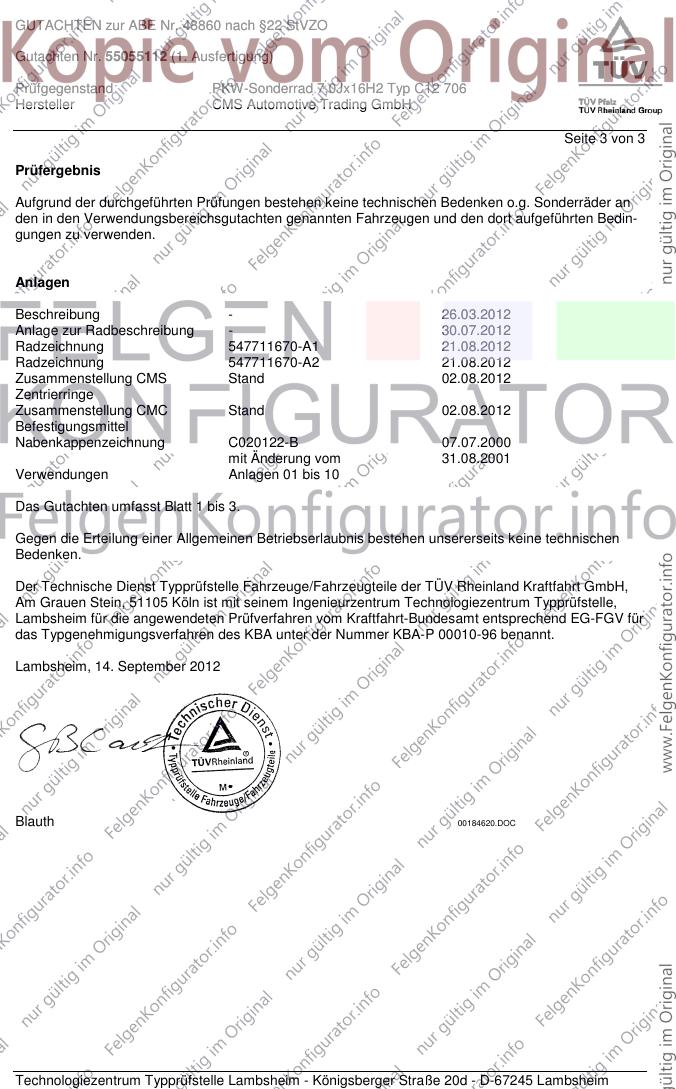

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 26.03.2012
Anlage zur Radbeschreibung - 30.07.2012
Radzeichnung 547711670-A1 21.08.2012
Radzeichnung 547711670-A2 21.08.2012
Zusammenstellung CMS Stand 02.08.2012
Zentrierringe
Zusammenstellung CMC Stand 02.08.2012
Befestigungsmittel
Nabenkappenzeichnung C020122-B 07.07.2000
mit Änderung vom 31.08.2001
Verwendungen Anlagen 01 bis 10
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. September 2012
Blauth 00184620.DOC

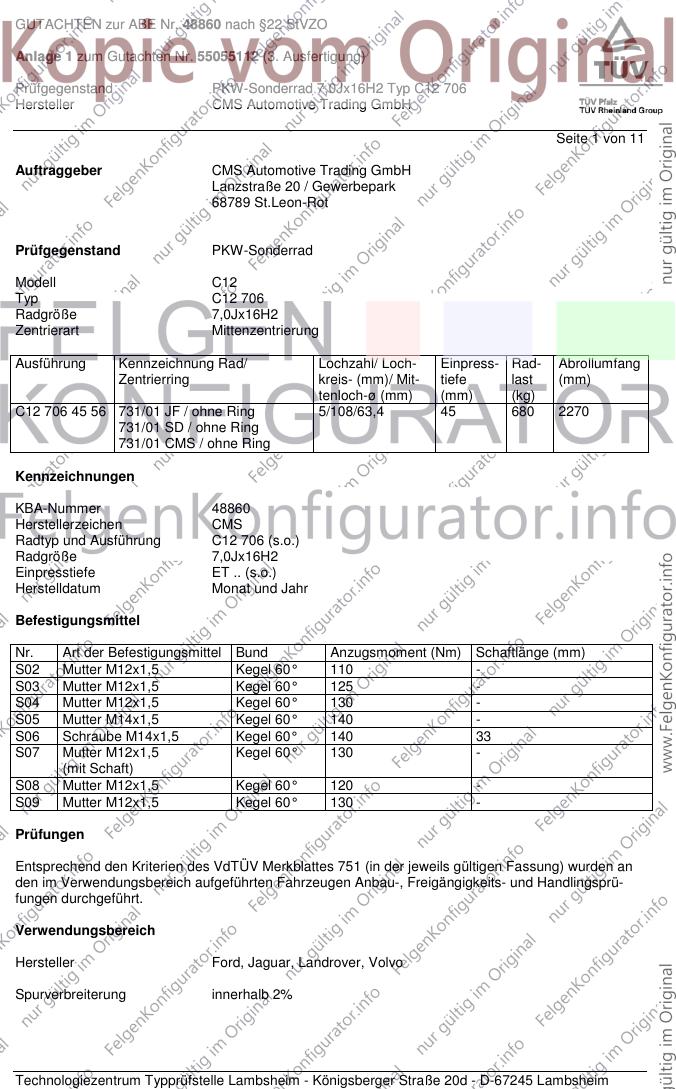

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 1 von 11
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Loch- Einpress- Rad- Abrollumfang
Zentrierring kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C12 706 45 56 731/01 JF / ohne Ring 5/108/63,4 45 680 2270
731/01 SD / ohne Ring
731/01 CMS / ohne Ring
Kennzeichnungen
KBA-Nummer 48860
Herstellerzeichen CMS
Radtyp und Ausführung C12 706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M14x1,5 Kegel 60° 140 -
S06 Schraube M14x1,5 Kegel 60° 140 33
S07 Mutter M12x1,5 Kegel 60° 130 -
(mit Schaft)
S08 Mutter M12x1,5 Kegel 60° 120 -
S09 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Landrover, Volvo
Spurverbreiterung innerhalb 2%

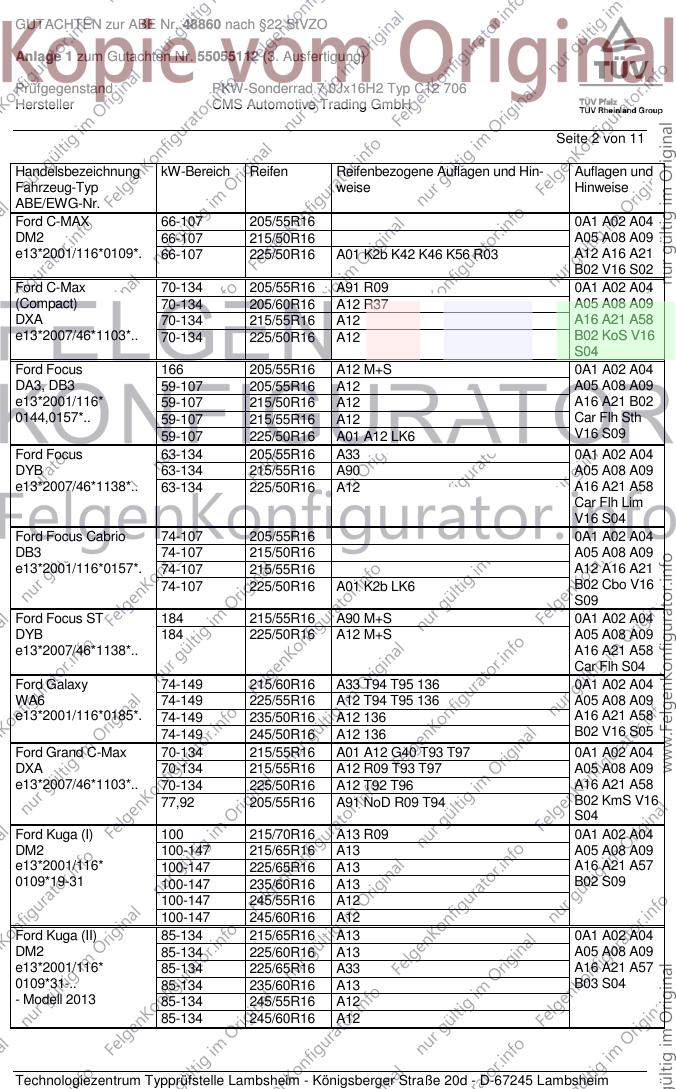

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 0A1 A02 A04
DM2 66-107 215/50R16 A05 A08 A09
e13*2001/116*0109*. 66-107 225/50R16 A01 K2b K42 K46 K56 R03 A12 A16 A21
B02 V16 S02
Ford C-Max 70-134 205/55R16 A91 R09 0A1 A02 A04
(Compact) 70-134 205/60R16 A12 R37 A05 A08 A09
DXA 70-134 215/55R16 A12 A16 A21 A58
e13*2007/46*1103*.. 70-134 225/50R16 A12 B02 KoS V16
S04
Ford Focus 166 205/55R16 A12 M+S 0A1 A02 A04
DA3, DB3 59-107 205/55R16 A12 A05 A08 A09
e13*2001/116* 59-107 215/50R16 A12 A16 A21 B02
0144,0157*.. 59-107 215/55R16 A12 Car Flh Sth
59-107 225/50R16 A01 A12 LK6 V16 S09
Ford Focus 63-134 205/55R16 A33 0A1 A02 A04
DYB 63-134 215/55R16 A90 A05 A08 A09
e13*2007/46*1138*.. 63-134 225/50R16 A12 A16 A21 A58
Car Flh Lim
V16 S04
Ford Focus Cabrio 74-107 205/55R16 0A1 A02 A04
DB3 74-107 215/50R16 A05 A08 A09
e13*2001/116*0157*. 74-107 215/55R16 A12 A16 A21
74-107 225/50R16 A01 K2b LK6 B02 Cbo V16
S09
Ford Focus ST 184 215/55R16 A90 M+S 0A1 A02 A04
DYB 184 225/50R16 A12 M+S A05 A08 A09
e13*2007/46*1138*.. A16 A21 A58
Car Flh S04
Ford Galaxy 74-149 215/60R16 A33 T94 T95 136 0A1 A02 A04
WA6 74-149 225/55R16 A12 T94 T95 136 A05 A08 A09
e13*2001/116*0185*. 74-149 235/50R16 A12 136 A16 A21 A58
74-149 245/50R16 A12 136 B02 V16 S05
Ford Grand C-Max 70-134 215/55R16 A01 A12 G40 T93 T97 0A1 A02 A04
DXA 70-134 215/55R16 A12 R09 T93 T97 A05 A08 A09
e13*2007/46*1103*.. 70-134 225/50R16 A12 T92 T96 A16 A21 A58
77,92 205/55R16 A91 NoD R09 T94 B02 KmS V16
S04
Ford Kuga (I) 100 215/70R16 A13 R09 0A1 A02 A04
DM2 100-147 215/65R16 A13 A05 A08 A09
e13*2001/116* 100-147 225/65R16 A13 A16 A21 A57
0109*19-31 100-147 235/60R16 A13 B02 S09
100-147 245/55R16 A12
100-147 245/60R16 A12
Ford Kuga (II) 85-134 215/65R16 A13 0A1 A02 A04
DM2 85-134 225/60R16 A13 A05 A08 A09
e13*2001/116* 85-134 225/65R16 A33 A16 A21 A57
0109*31-.. 85-134 235/60R16 A13 B03 S04
- Modell 2013 85-134 245/55R16 A12
85-134 245/60R16 A12

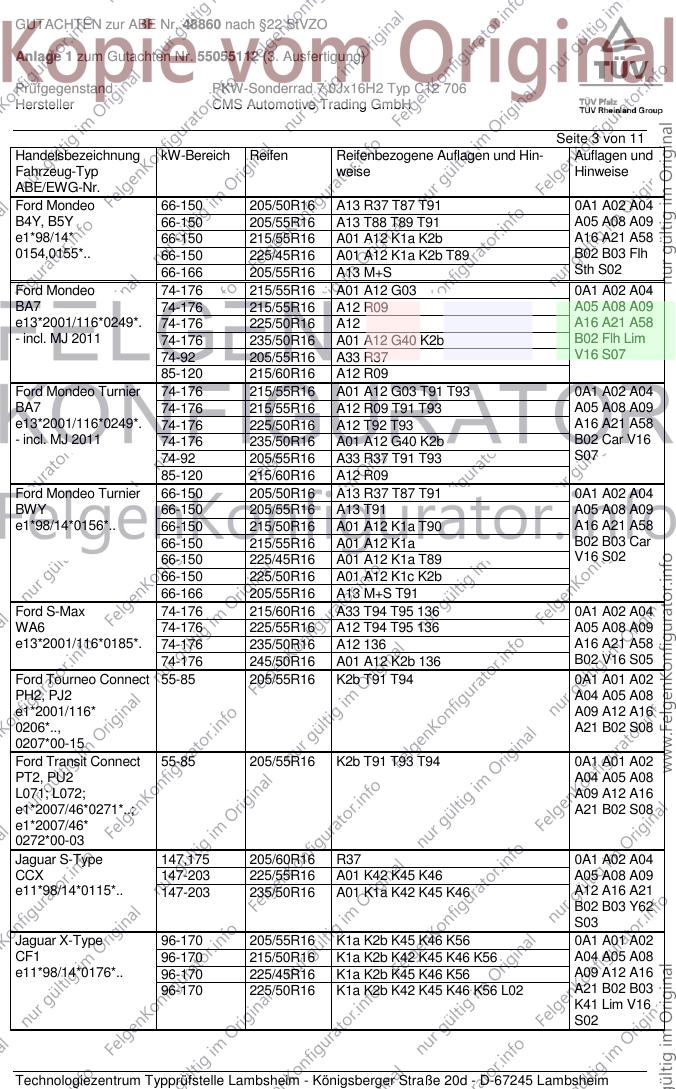

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Mondeo 66-150 205/50R16 A13 R37 T87 T91 0A1 A02 A04
B4Y, B5Y 66-150 205/55R16 A13 T88 T89 T91 A05 A08 A09
e1*98/14* 66-150 215/55R16 A01 A12 K1a K2b A16 A21 A58
0154,0155*.. 66-150 225/45R16 A01 A12 K1a K2b T89 B02 B03 Flh
66-166 205/55R16 A13 M+S Sth S02
Ford Mondeo 74-176 215/55R16 A01 A12 G03 0A1 A02 A04
BA7 74-176 215/55R16 A12 R09 A05 A08 A09
e13*2001/116*0249*. 74-176 225/50R16 A12 A16 A21 A58
- incl. MJ 2011 74-176 235/50R16 A01 A12 G40 K2b B02 Flh Lim
74-92 205/55R16 A33 R37 V16 S07
85-120 215/60R16 A12 R09
Ford Mondeo Turnier 74-176 215/55R16 A01 A12 G03 T91 T93 0A1 A02 A04
BA7 74-176 215/55R16 A12 R09 T91 T93 A05 A08 A09
e13*2001/116*0249*. 74-176 225/50R16 A12 T92 T93 A16 A21 A58
- incl. MJ 2011 74-176 235/50R16 A01 A12 G40 K2b B02 Car V16
74-92 205/55R16 A33 R37 T91 T93 S07
85-120 215/60R16 A12 R09
Ford Mondeo Turnier 66-150 205/50R16 A13 R37 T87 T91 0A1 A02 A04
BWY 66-150 205/55R16 A13 T91 A05 A08 A09
e1*98/14*0156*.. 66-150 215/50R16 A01 A12 K1a T90 A16 A21 A58
66-150 215/55R16 A01 A12 K1a B02 B03 Car
66-150 225/45R16 A01 A12 K1a T89 V16 S02
66-150 225/50R16 A01 A12 K1c K2b
66-166 205/55R16 A13 M+S T91
Ford S-Max 74-176 215/60R16 A33 T94 T95 136 0A1 A02 A04
WA6 74-176 225/55R16 A12 T94 T95 136 A05 A08 A09
e13*2001/116*0185*. 74-176 235/50R16 A12 136 A16 A21 A58
74-176 245/50R16 A01 A12 K2b 136 B02 V16 S05
Ford Tourneo Connect 55-85 205/55R16 K2b T91 T94 0A1 A01 A02
PH2, PJ2 A04 A05 A08
e1*2001/116* A09 A12 A16
0206*.., A21 B02 S08
0207*00-15
Ford Transit Connect 55-85 205/55R16 K2b T91 T93 T94 0A1 A01 A02
PT2, PU2 A04 A05 A08
L071; L072; A09 A12 A16
e1*2007/46*0271*..; A21 B02 S08
e1*2007/46*
0272*00-03
Jaguar S-Type 147,175 205/60R16 R37 0A1 A02 A04
CCX 147-203 225/55R16 A01 K42 K45 K46 A05 A08 A09
e11*98/14*0115*.. 147-203 235/50R16 A01 K1a K42 K45 K46 A12 A16 A21
B02 B03 Y62
S03
Jaguar X-Type 96-170 205/55R16 K1a K2b K45 K46 K56 0A1 A01 A02
CF1 96-170 215/50R16 K1a K2b K42 K45 K46 K56 A04 A05 A08
e11*98/14*0176*.. 96-170 225/45R16 K1a K2b K45 K46 K56 A09 A12 A16
96-170 225/50R16 K1a K2b K42 K45 K46 K56 L02 A21 B02 B03
K41 Lim V16
S02

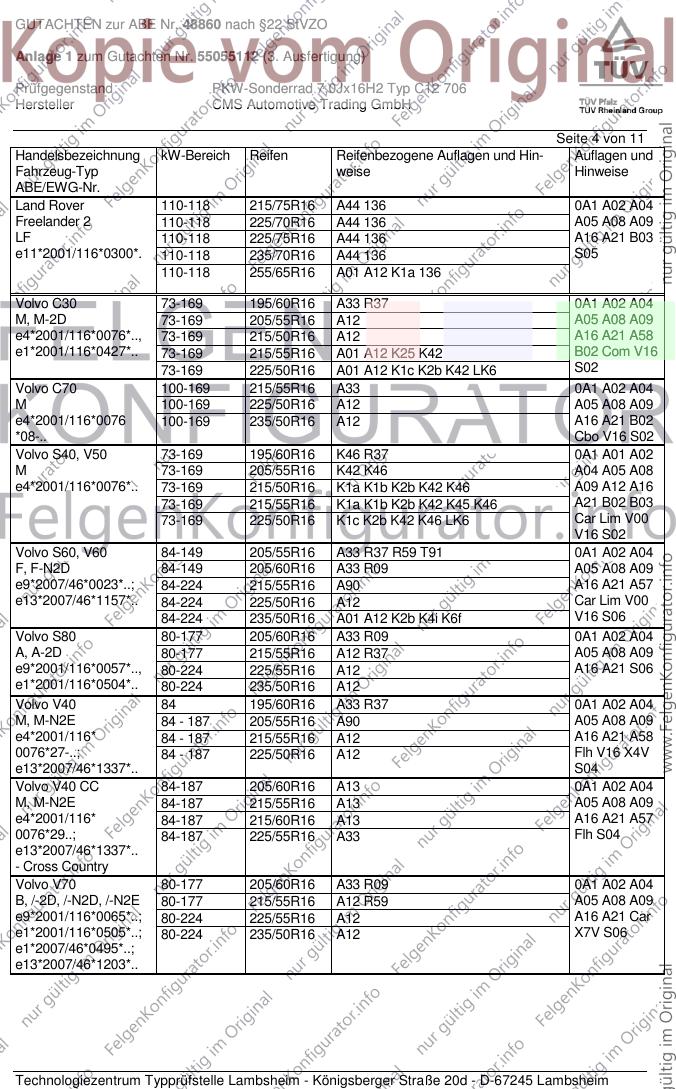

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Land Rover 110-118 215/75R16 A44 136 0A1 A02 A04
Freelander 2 110-118 225/70R16 A44 136 A05 A08 A09
LF 110-118 225/75R16 A44 136 A16 A21 B03
e11*2001/116*0300*. 110-118 235/70R16 A44 136 S05
110-118 255/65R16 A01 A12 K1a 136
Volvo C30 73-169 195/60R16 A33 R37 0A1 A02 A04
M, M-2D 73-169 205/55R16 A12 A05 A08 A09
e4*2001/116*0076*.., 73-169 215/50R16 A12 A16 A21 A58
e1*2001/116*0427*.. 73-169 215/55R16 A01 A12 K25 K42 B02 Com V16
73-169 225/50R16 A01 A12 K1c K2b K42 LK6 S02
Volvo C70 100-169 215/55R16 A33 0A1 A02 A04
M 100-169 225/50R16 A12 A05 A08 A09
e4*2001/116*0076 100-169 235/50R16 A12 A16 A21 B02
*08-.. Cbo V16 S02
Volvo S40, V50 73-169 195/60R16 K46 R37 0A1 A01 A02
M 73-169 205/55R16 K42 K46 A04 A05 A08
e4*2001/116*0076*.. 73-169 215/50R16 K1a K1b K2b K42 K46 A09 A12 A16
73-169 215/55R16 K1a K1b K2b K42 K45 K46 A21 B02 B03
73-169 225/50R16 K1c K2b K42 K46 LK6 Car Lim V00
V16 S02
Volvo S60, V60 84-149 205/55R16 A33 R37 R59 T91 0A1 A02 A04
F, F-N2D 84-149 205/60R16 A33 R09 A05 A08 A09
e9*2007/46*0023*..; 84-224 215/55R16 A90 A16 A21 A57
e13*2007/46*1157*.. 84-224 225/50R16 A12 Car Lim V00
84-224 235/50R16 A01 A12 K2b K4i K6f V16 S06
Volvo S80 80-177 205/60R16 A33 R09 0A1 A02 A04
A, A-2D 80-177 215/55R16 A12 R37 A05 A08 A09
e9*2001/116*0057*.., 80-224 225/55R16 A12 A16 A21 S06
e1*2001/116*0504*.. 80-224 235/50R16 A12
Volvo V40 84 195/60R16 A33 R37 0A1 A02 A04
M, M-N2E 84 - 187 205/55R16 A90 A05 A08 A09
e4*2001/116* 84 - 187 215/55R16 A12 A16 A21 A58
0076*27-..; 84 - 187 225/50R16 A12 Flh V16 X4V
e13*2007/46*1337*.. S04
Volvo V40 CC 84-187 205/60R16 A13 0A1 A02 A04
M, M-N2E 84-187 215/55R16 A13 A05 A08 A09
e4*2001/116* 84-187 215/60R16 A13 A16 A21 A57
0076*29..; 84-187 225/55R16 A33 Flh S04
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-177 205/60R16 A33 R09 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 80-177 215/55R16 A12 R59 A05 A08 A09
e9*2001/116*0065*..; 80-224 225/55R16 A12 A16 A21 Car
e1*2001/116*0505*..; 80-224 235/50R16 A12 X7V S06
e1*2007/46*0495*..;
e13*2007/46*1203*..

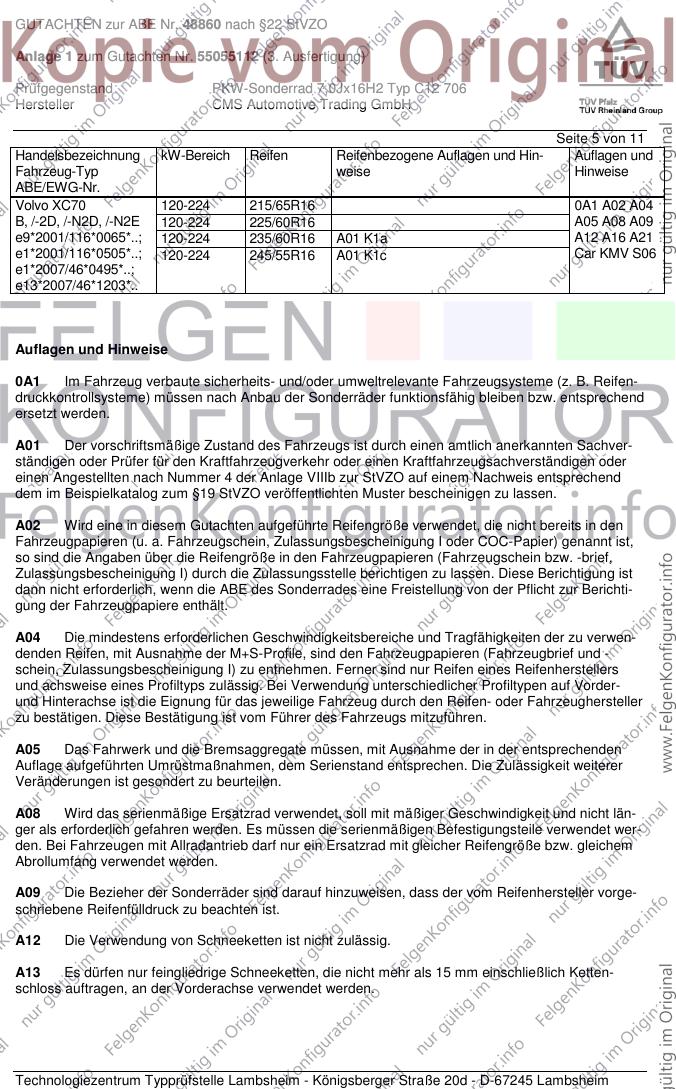

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo XC70 120-224 215/65R16 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 120-224 225/60R16 A05 A08 A09
e9*2001/116*0065*..; 120-224 235/60R16 A01 K1a A12 A16 A21
e1*2001/116*0505*..; 120-224 245/55R16 A01 K1c Car KMV S06
e1*2007/46*0495*..;
e13*2007/46*1203*..
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.

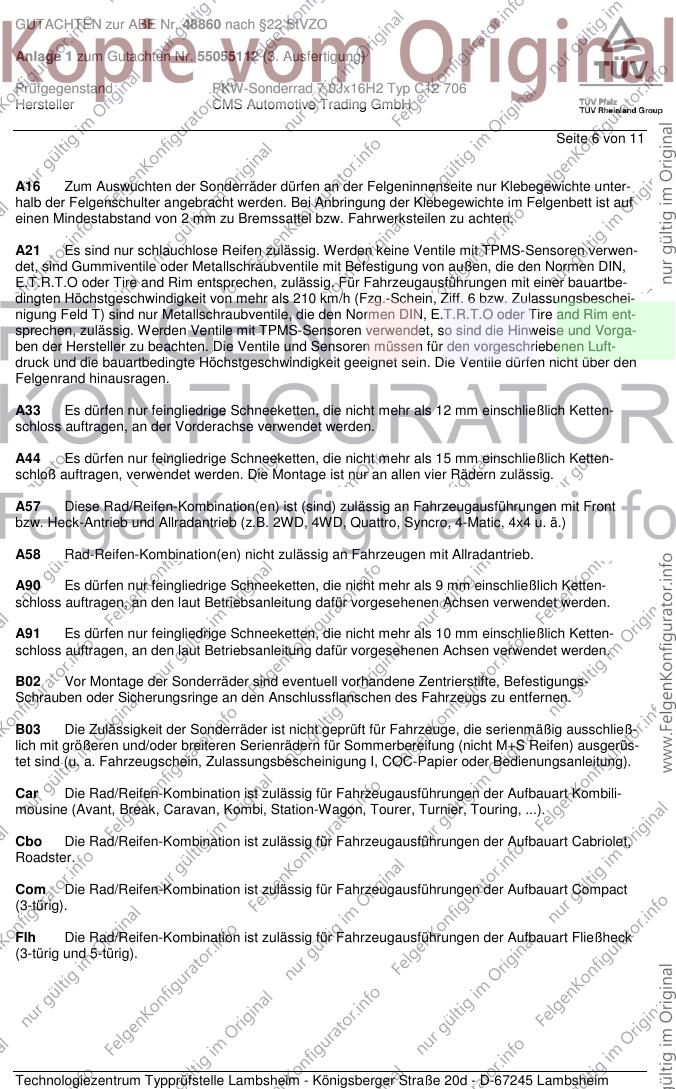

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 6 von 11
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer bauartbe-
dingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbeschei-
nigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim ent-
sprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorga-
ben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luft-
druck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

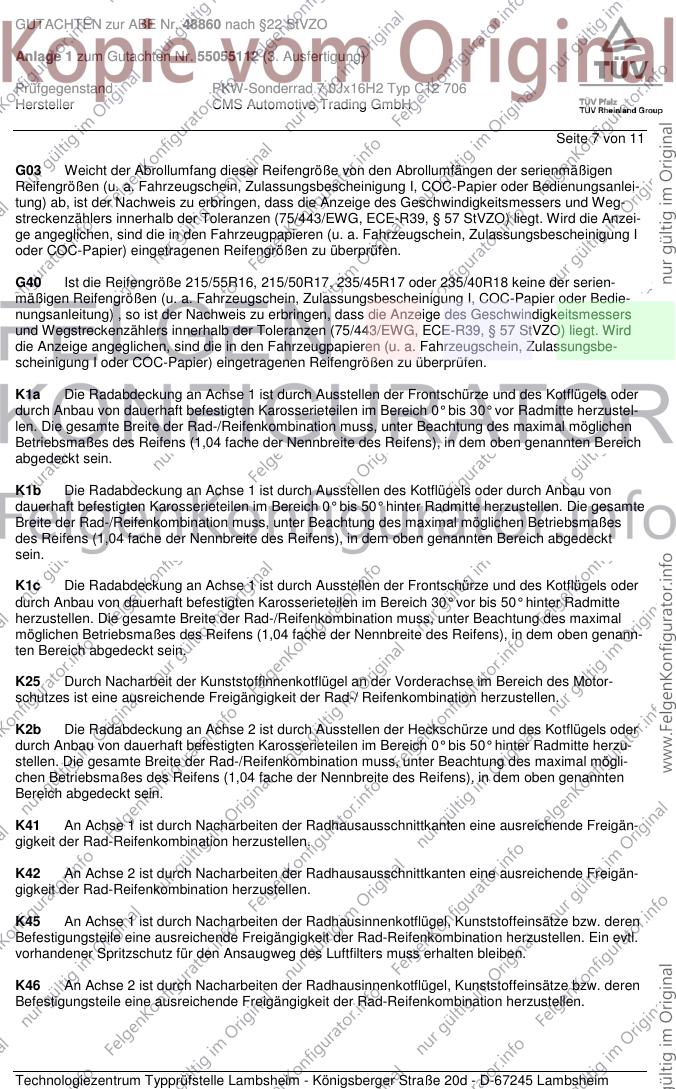

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 7 von 11
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

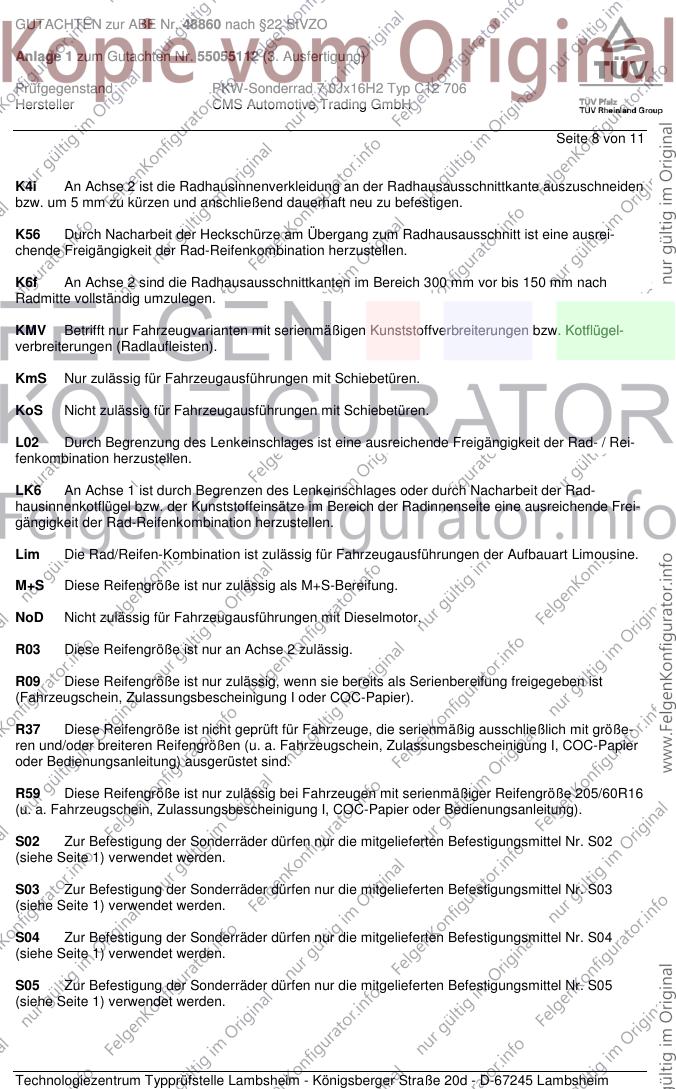

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 8 von 11
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.

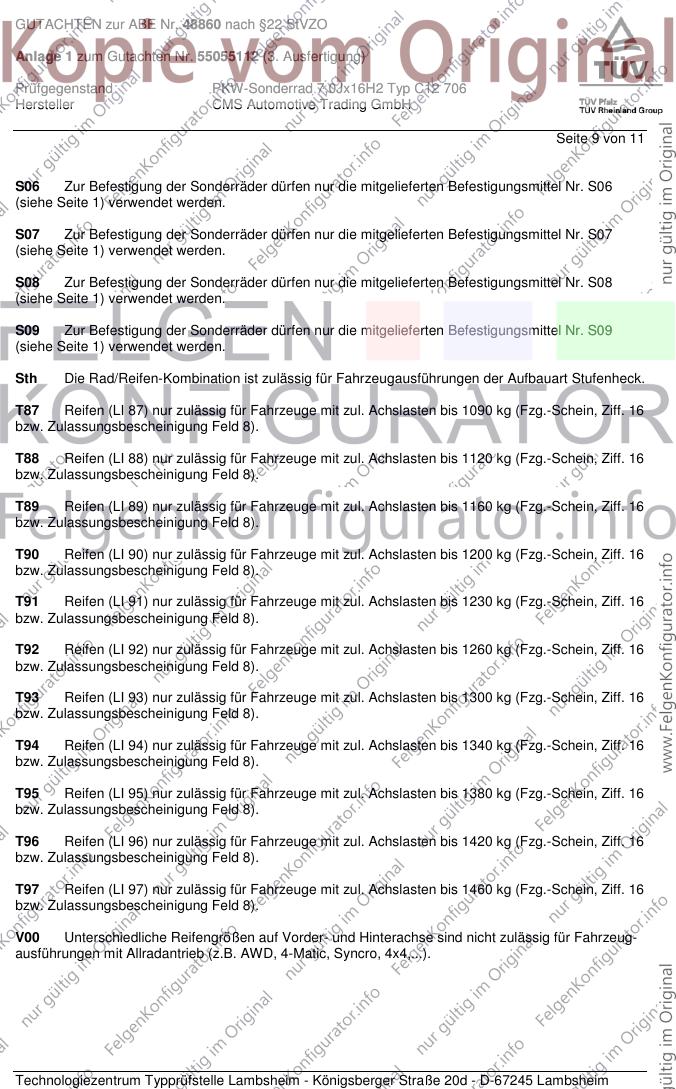

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 9 von 11
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
S09 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

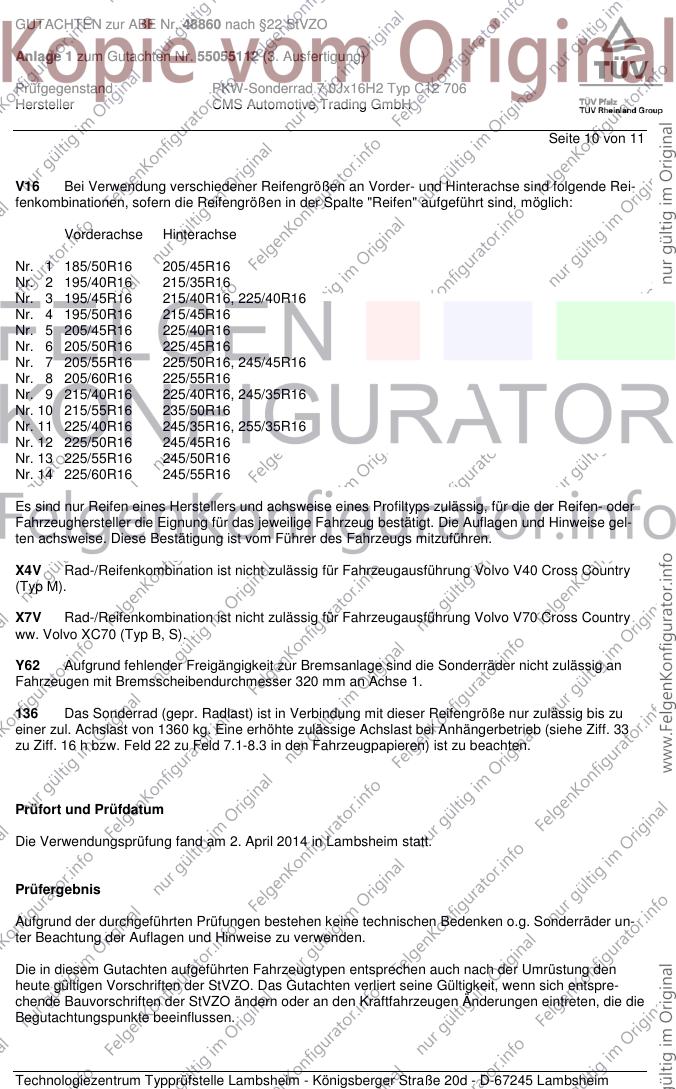

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 10 von 11
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y62 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm an Achse 1.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. April 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48860 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55055112 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C12 706
Hersteller CMS Automotive Trading GmbH
Seite 11 von 11
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. April 2014
Bohlander 00209141.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
