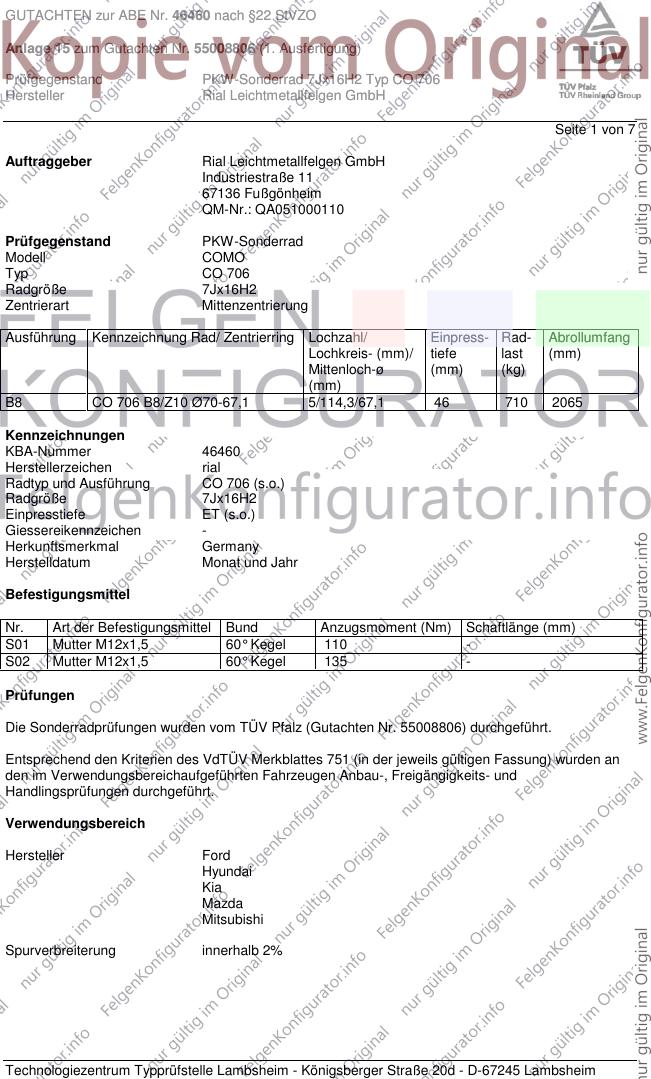

GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 7
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 CO 706 B8/Z10 Ø70-67,1 5/114,3/67,1 46 710 2065
Kennzeichnungen
KBA-Nummer 46460
Herstellerzeichen rial
Radtyp und Ausführung CO 706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 60° Kegel 110 -
S02 Mutter M12x1,5 60° Kegel 135 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55008806) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Hyundai
Kia
Mazda
Mitsubishi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Maverick /Esc. 145 235/70R16 R09 A02 A04 A05
1EZ, -/R; 1N2, -/R 91-149 215/70R16 R09 A08 A09 A13
e4*98/14* 91-149 235/60R16 X45 X67 A14 A21 B02
0043,0051*.., 91-149 235/65R16 X67 X68 S01
e13*2001/116* 91-149 235/65R16 A01 G15
0091,0093*.. 91-149 235/70R16 A01 G68
Hyundai Sonata 118-173 215/60R16 A31 A02 A04 A05
NF 118-173 225/55R16 A12 A08 A09 A14
e11*2001/116*0241*. A21 Lim S01
Hyundai Tucson 82-129 215/65R16 A13 R09 A02 A04 A05
JM 82-129 235/60R16 A12 A08 A09 A14
e4*2001/116*0087*.. A21 KMV S01
Hyundai Tucson 82-129 215/65R16 A13 A02 A04 A05
JM 82-129 225/60R16 A12 A08 A09 A14
e4*2001/116*0087*.. 82-129 235/60R16 A01 A12 K49 K50 A21 KOV S01
Hyundai XG ... 120-145 205/55R16 T89 T91 A02 A04 A05
XG 120-145 205/60R16 A08 A09 A12
e11*98/14*0109*.. 120-145 215/55R16 A01 K41 K42 K45 K46 A14 A21 S01
Kia Opirus 137-149 225/60R16 A02 A04 A05
LD A08 A09 A12
e4*2001/116*0075*.. A14 A21 B03
Lim S01
Kia Sportage /KM 82-129 215/65R16 A13 R09 A02 A04 A05
JE 82-129 235/60R16 A12 A08 A09 A14
e4*2001/116*0089*.. A21 KMV S01
Kia Sportage /KM 82-129 215/65R16 A13 A02 A04 A05
JE 82-129 225/60R16 A12 A08 A09 A14
e4*2001/116*0089*.. 82-129 235/60R16 A12 A21 KOV S01
Mazda 3 62-110 205/55R16 A39 K46 A01 A02 A04
BK 62-110 225/50R16 A12 K42 K46 K90 R03 A05 A08 A09
e1*2001/116*0234*.. A14 A21 B02
B03 Flh Lim
V16 S01
Mazda 323 F 96 195/50R16 A01 K42 K56 A02 A04 A05
BJ, BJD 96 205/45R16 A08 A09 A12
e1*98/14*0094*.., A14 A21 S01
e1*98/14*0181*..
Mazda 5 81-107 205/55R16 A39 K42 T90 T91 A01 A02 A04
CR1 A05 A08 A09
e13*2001/116*0156*. A14 A21 B02
B03 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 6 119-122 205/55R16 K42 M+S A01 A02 A04
GG/GY; GG1/GY1 88-108 205/55R16 K42 A05 A08 A09
e1*98/14*0188*..; 88-108 215/50R16 K42 A12 A14 A21
e11*2001/116*0203*. 88-108 225/45R16 K42 K49 K50 B03 Car Flh
88-108 225/50R16 K42 K49 K50 K56 Lim V00 V16
S01
Mazda MPV 100 215/60R16 R09 A02 A04 A05
LW ww. LWD 88-104 215/55R16 R37 T93 T95 A08 A09 A11
e1*98/14*0118*.., 88-90 205/55R16 T93 T94 T95 A14 A21 S02
e1*98/14*0165*..
Mazda MX-5 93, 118 205/50R16 K42 K49 K50 A01 A02 A04
NC1 93, 118 225/45R16 K42 K49 K50 A05 A08 A09
e11*2001/116*0202*. A12 A14 A21
B03 V16 S01
Mazda Tribute 91 215/70R16 A13 R09 A02 A04 A05
EP, -/R, EP2, -/R A08 A09 A14
e4*98/14* A21 B02 B03
0044, 0052*.., KOV S01
e13*2001/116*
0090, 0092*..
Mazda Xedos 9 105-155 205/55R16 R37 T88 T89 A02 A04 A05
TA 105-155 215/55R16 A08 A09 A12
G517, A14 A21 S01
e13*95/54*0002*..,
e13*98/14*0002*..
Mitsubishi Outlander 100-148 215/60R16 A02 A04 A05
CUOW A08 A09 A12
e1*2001/116*0227*.. A14 A21 B03
S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 7
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Antriebsachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 7
G15 Bei Fahrzeugausführungen, die serienmäßig ausschließlich mit 15 Zoll Bereifung ausgerüstet
sind , ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
G68 Für Fahrzeuge, die serienmäßig nicht mit der Reifengröße 235/70R16 ausgerüstet sind, ist der
Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des Wegstreckenzählers
innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt. Sofern die Anzeige
angeglichen werden muß, kann diese Rad- / Reifenkombination nicht als wahlweise Ausrüstung in die
Fahrzeugpapiere eingetragen werden.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 7
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 7
X45 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
225/70R15.
X67 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
215/70R16.
X68 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
235/70R16.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Dezember 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 15.Februar 2006
Blauth 00090217.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
