GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 9
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 CO 706 B8/Z10 Ø70-67,1 5/114,3/67,1 46 710 2065
Kennzeichnungen
KBA-Nummer 46460
Herstellerzeichen rial
Radtyp und Ausführung CO 706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55008806 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Hyundai
Kia
Mazda
Mitsubishi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Maverick /Esc. 145 235/70R16 R09 A02 A04 A05
1EZ, -/R; 1N2, -/R 91-149 215/70R16 R09 A08 A09 A13
e4*98/14* 91-149 235/60R16 X45 X67 A14 A21 B02
0043,0051*.., 91-149 235/65R16 X67 X68 S01
e13*2001/116* 91-149 235/65R16 A01 G15
0091,0093*.. 91-149 235/70R16 A01 G68
Hyundai Sonata 100-184 215/60R16 A31 A02 A04 A05
NF 100-184 225/55R16 A12 A08 A09 A14
e11*2001/116*0241*. A21 Lim S01
Hyundai Tucson 82-129 215/65R16 A13 R09 A02 A04 A05
JM 82-129 235/60R16 A12 A08 A09 A14
e4*2001/116*0087*.. A21 KMV S01
- mit Radhaus-
Verbreiterungen
Hyundai Tucson 82-129 215/65R16 A13 A02 A04 A05
JM 82-129 225/60R16 A12 A08 A09 A14
e4*2001/116*0087*.. 82-129 235/60R16 A01 A12 K1a K1b K2b A21 KOV S01
- ohne Radhaus-
Verbreiterungen
Hyundai XG ... 120-145 205/55R16 T89 T91 A02 A04 A05
XG 120-145 205/60R16 A08 A09 A12
e11*98/14*0109*.. 120-145 215/55R16 A01 K41 K42 K45 K46 A14 A21 S01
Hyundai i30 /-CW 66-105 195/55R16 R37 A02 A04 A05
FD, FDH 66-105 205/55R16 A08 A09 A12
e11*2001/116*0313*. 66-105 215/50R16 A01 K1a K1b K2b K56 A14 A21 Car
e11*2001/116*0343*. 66-105 225/50R16 A01 K1a K1b K2a K2b K56 Flh V16 S01
Kia Carens / UN 84-107 205/60R16 T91 A02 A04 A05
FG 84-107 215/55R16 T91 A08 A09 A12
e4*2001/116*0114*.. A14 A21 S01
Kia Opirus 137-149 225/60R16 A02 A04 A05
LD A08 A09 A12
e4*2001/116*0075 A14 A21 B03
*00-02 Lim S01
Kia Soul 85-94 205/55R16 A02 A04 A05
AM 85-94 205/60R16 A08 A09 A12
e4*2001/116*0139*.. 85-94 215/55R16 A14 A21 A58
85-94 215/60R16 V16 S01
85-94 225/50R16 A01 K1a K1b K2b K6g
85-94 225/55R16 A01 K1a K1b K2b K5b K6g K7a
Kia Sportage /KM 82-129 215/65R16 A13 R09 A02 A04 A05
JE, JES 82-129 235/60R16 A12 A08 A09 A14
e4*2001/116*0089*.., A21 KMV S01
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage /KM 82-129 215/65R16 A13 A02 A04 A05
JE, JES 82-129 225/60R16 A12 A08 A09 A14
e4*2001/116*0089*.., 82-129 235/60R16 A12 A21 KOV S01
e4*2001/116*0120*..
- ohne Radhaus-
Verbreiterungen
Kia cee´d 66-106 195/55R16 R37 A02 A04 A05
ED 66-106 205/55R16 A08 A09 A12
e4*2001/116*0121*.. 66-106 215/50R16 A01 K1a K1b K2b K56 A14 A21 Car
- pro_cee'd /-SW 66-106 225/50R16 A01 K1c K2b K56 Cpe Flh V16
S01
Mazda 3 62-110 205/55R16 A39 K1a K1b K46 A01 A02 A04
BK 62-110 225/50R16 A12 K2b K42 K46 K90 R03 A05 A08 A09
e1*2001/116*0234*.. A14 A21 B02
B03 Flh Lim
V16 S01
Mazda 3 77-136 205/55R16 A02 A04 A05
BL 77-136 215/50R16 A01 K1a K1b K6b A08 A09 A12
e11*2001/116*0262*. 77-136 215/55R16 A01 K1a K1b K6b A14 A21 B03
Flh Sth S01
Mazda 323 F 96 195/50R16 A01 K42 K56 A02 A04 A05
BJ, BJD 96 205/45R16 A08 A09 A12
e1*98/14*0094*.., A14 A21 S01
e1*98/14*0181*..
Mazda 5 81-107 205/55R16 A39 K1a K42 T90 T91 A01 A02 A04
CR1 A05 A08 A09
e13*2001/116*0156*. A14 A21 B02
B03 S01
Mazda 6 119-122 205/55R16 K42 M+S A01 A02 A04
GG/GY; GG1/GY1 88-108 205/55R16 K42 A05 A08 A09
e1*98/14*0188*..; 88-108 215/50R16 K42 A12 A14 A21
e11*2001/116*0203*. 88-108 225/45R16 K1b K2b K42 B03 Car Flh
88-108 225/50R16 K1c K2b K42 K56 Lim V00 V16
S01
Mazda 6 88-136 195/65R16 A02 A04 A05
GH 88-136 205/55R16 A01 K1a K2b T88 T89 A08 A09 A12
e1*2001/116*0448*.. 88-136 205/60R16 A01 K1a K42 A14 A21 A58
88-136 215/55R16 A01 K1c K2b K42 Car Flh Lim
88-136 225/50R16 A01 K1c K2b K42 V16 S01
88-136 225/55R16 A01 K1c K2b K42
88-136 235/50R16 A01 K2c K42 K56 R03
Mazda MPV 100 215/60R16 R09 A02 A04 A05
LW ww. LWD 88-104 215/55R16 R37 T93 T95 A08 A09 A11
e1*98/14*0118*.., 88-90 205/55R16 T93 T94 T95 A14 A21 S02
e1*98/14*0165*..
Mazda MX-5 93, 118 205/50R16 K1c K2b K42 A01 A02 A04
NC1, NC1E 93, 118 225/45R16 K1c K2b K42 A05 A08 A09
e11*2001/116*0202*. A12 A14 A21
e1*2001/116*0371*.. B03 V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Tribute 91 215/70R16 A13 R09 A02 A04 A05
EP, -/R, EP2, -/R- A08 A09 A14
e4*98/14* A21 B02 B03
0044, 0052*.., KOV S01
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Xedos 9 105-155 205/55R16 R37 T88 T89 A02 A04 A05
TA 105-155 215/55R16 A08 A09 A12
G517, A14 A21 S01
e13*95/54*0002*..,
e13*98/14*0002*..
Mitsubishi Lancer 80,103,105 205/60R16 A13 A02 A04 A05
CY0 80,103,105 215/55R16 A12 A08 A09 A14
e1*2001/116*0441*.. 80,103,105 225/55R16 A01 A12 K1c K42 A21 A58 Flh
- Limousine Lim V16 S01
- Sportback
Mitsubishi Outlander 100-148 215/60R16 A02 A04 A05
CUOW A08 A09 A12
e1*2001/116*0227*.. A14 A21 B03
S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 9

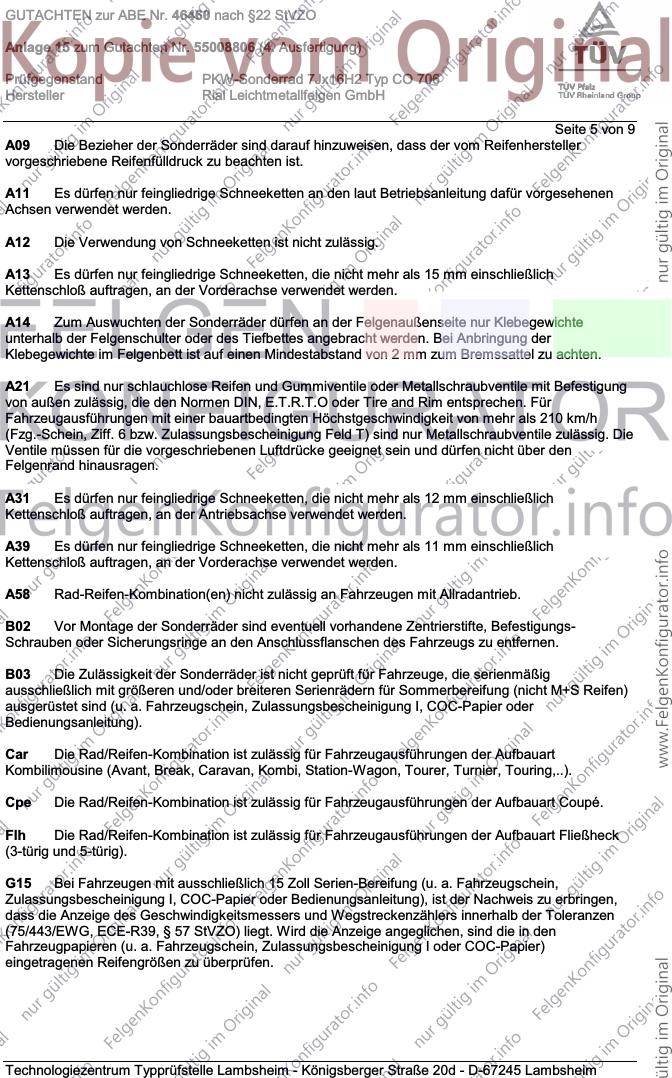

A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Antriebsachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH

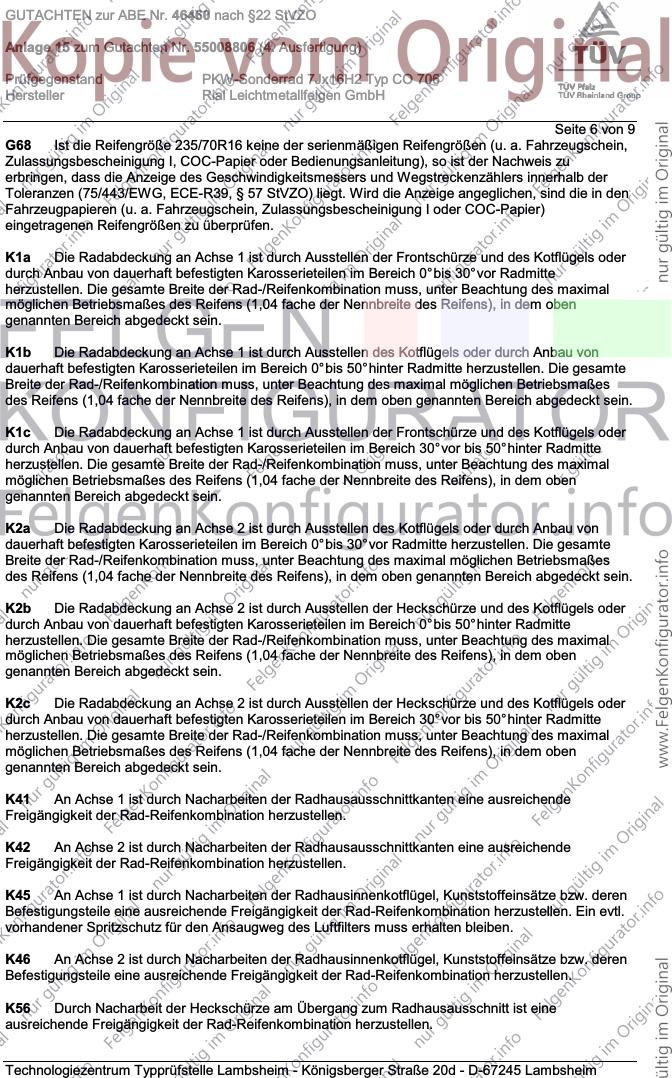

Seite 6 von 9
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH

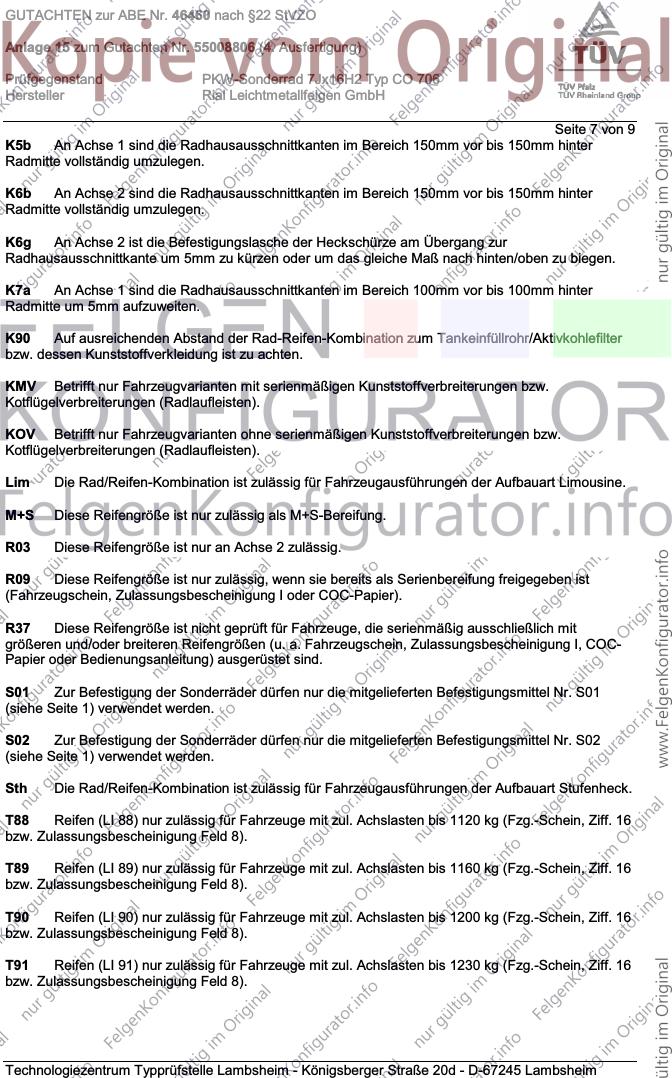

Seite 7 von 9
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte um 5mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 9
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55008806 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 9
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 01.11.2005 durchgeführt. Die
Verwendungsprüfung fand am 16.7.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Dezember 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 16.Juli 2009
Blauth 00139403.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
