GUTACHTEN zur ABE Nr. 49012 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55064212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ 0223 655
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 1 von 11
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QM-Nr. 49 02 0141004
Prüfgegenstand PKW-Sonderrad
Modell 0223
Typ 0223 655
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- T 0223 655 40 S/ohne Ring 5/114,3/67,1 40 670 1995
Z 0223 655 40 S/ZT Ø70,4-Ø67,1
Kennzeichnungen
KBA-Nummer 49012
Herstellerzeichen R.O.D.
Radtyp und Ausführung 0223 655 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Hyundai
Kia
Mazda
Mitsubishi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49012 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55064212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ 0223 655
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Maverick /Esc. 91 225/70R15 A02 A04 A05
1EZ, -/R; 1N2, -/R A08 A09 A13
e4*98/14* A14 A19 B02
0043,0051*.., B03 S01
e13*2001/116*
0091,0093*..
Ford Probe 119-120 195/65R15 M+S A02 A04 A05
ECP 85 205/55R15 A08 A09 A12
G571, A14 A19 B03
e13*95/54*0015*.. S01
Hyundai Coupe 77-123 195/65R15 A33 A02 A04 A05
GK 77-123 205/60R15 A12 A08 A09 A14
e11*98/14*0186*.. A19 S01
Hyundai Trajet 82-127 205/65R15 M+S R09 A02 A04 A05
FO 82-127 215/65R15 133 A08 A09 A12
e11*98/14*0130*.. 82-127 225/60R15 A01 K45 A14 A19 S01
Hyundai XG ... 120-145 195/65R15 M+S R09 A02 A04 A05
XG 120-145 205/65R15 A01 K41 K42 A08 A09 A12
e11*98/14*0109*.. A14 A19 B03
S01
Hyundai i30 /-cw 66-105 185/65R15 R09 A02 A04 A05
FD, FDH 66-105 195/60R15 R37 A08 A09 A12
e11*2001/116*0313*. 66-105 195/65R15 A14 A19 B03
e11*2001/116*0343*. 66-105 205/60R15 A01 K1a K1b K2b K56 B30 Car Flh
e11*2007/46*0225*.. 66-105 215/60R15 A01 K1c K27 K2a K2b K41 K56 V15 S01
66-105 225/55R15 A01 K1c K27 K2c K41 K42 K46 K56
Hyundai i30 /-cw 66-99 195/65R15 A02 A04 A05
GDH 66-99 205/60R15 A01 K2b K6g A08 A09 A12
e11*2007/46*0337*..; 66-99 215/60R15 A01 K1a K1b K2b K5a K6g A14 A17 A19
e11*2007/46*0338*.. A58 B03 B81
Car Flh X82
S01
Hyundai ix20 57-94 195/65R15 A02 A04 A05
JC 57-94 205/60R15 A01 K1a K1b K2b A08 A09 A12
e4*2007/46*0207*..; 57-94 215/60R15 A01 K1c K2b A14 A19 A58
e4*2007/46*0223*.. Flh S01
Kia Carens / UN 84-107 205/65R15 A11 A02 A04 A05
FG 84-107 215/60R15 A30 A08 A09 A14
e4*2001/116*0114*.. 84-107 215/65R15 A12 A19 B03 S01
Kia Soul 85-103 195/65R15 A02 A04 A05
AM 85-103 195/70R15 A01 G73 A08 A09 A12
e4*2001/116*0139*..; 85-103 195/70R15 Z18 A14 A19 A58
e4*2007/46*0133*.. 85-103 205/60R15 X74 S01
85-103 205/60R15 A01 G46
85-103 205/65R15 A01 G73
85-103 205/65R15 Z18
85-103 215/60R15 A01 K1a K1b K2b K6g
85-103 215/65R15 A01 G73 K1a K1b K2b K5b K6g
85-103 225/60R15 A01 G73 K1c K2b K5b K6h K7a K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49012 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55064212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ 0223 655
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Venga 55-94 195/65R15 A02 A04 A05
YN, -/S, -/G 55-94 205/60R15 A01 K1a K1b K2b A08 A09 A12
e4*2007/46*0130*..; 55-94 215/60R15 A01 K1c K2b A14 A19 A58
e4*2007/46*0131*..; Flh S01
e4*2007/46*0261*..;
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 185/65R15 R09 A02 A04 A05
ED 66-106 195/60R15 R37 A08 A09 A12
e4*2001/116*0121*.; 66-106 195/65R15 A14 A19 B03
e4*2007/46*0132*.. 66-106 205/60R15 A01 K1a K1b K2b K56 B30 Car Cpe
- pro_cee'd /-SW 66-106 215/60R15 A01 K1c K2b K41 K56 Flh V15 S01
66-106 225/55R15 A01 K1c K2b K41 K46 K56
Kia cee'd 66-99 195/65R15 A02 A04 A05
JD 66-99 205/60R15 A01 K1a K1b K2b K6g A08 A09 A12
e4*2007/46*0496*.. 66-99 215/60R15 A01 K1c K2b K3f K4g K5d K6g A14 A17 A19
A58 B03 B81
Flh X82 S01
Mazda 3 62-80 195/65R15 A01 K1a K1b A02 A04 A05
BK 62-80 205/60R15 A01 K1c K42 K46 A08 A09 A12
e1*2001/116*0234*.. 62-80 215/55R15 A01 K1c K2b K42 K46 A14 A19 B02
62-80 225/55R15 A01 K1c K2b K42 K46 B03 Flh Lim
V15 S01
Mazda 3 77,80,85 195/65R15 A90 A02 A04 A05
BL 77,80,85 205/60R15 A01 A12 K1a K1b K6b A08 A09 A14
e11*2001/116*0262*. 77,80,85 215/60R15 A01 A12 K1c K6f K6k A19 B03 Flh
Sth S01
Mazda 323 106 195/60R15 A02 A04 A05
BA 106 205/55R15 A01 K42 K56 A08 A09 A12
G878, A14 A19 B03
e13*96/27*0023*.. S01
Mazda 323 F 96 195/55R15 K42 K46 K56 A01 A02 A04
BJ, BJD 96 205/50R15 K42 K46 K56 A05 A08 A09
e1*98/14*0094*.., A12 A14 A19
e1*98/14*0181*.. B03 S01
Mazda 5 81-107 195/65R15 K1c K42 A01 A02 A04
CR1 81-107 205/60R15 K1c K42 A05 A08 A09
e13*2001/116*0156*. A12 A14 A19
B02 B03 B30
S01
Mazda 5 85 195/65R15 K4h K6f K6g A01 A02 A04
CW 85 205/60R15 K1a K1b K4h K6f K6g A05 A08 A09
e1*2007/46*0433*.. 85 215/60R15 K1c K4h K6f K6h K8h A12 A14 A19
A58 B03 B30
S01
Mazda 6 119-122 195/65R15 K42 M+S A01 A02 A04
GG/GY; GG1/GY1 88-108 195/65R15 K42 A05 A08 A09
e1*98/14*0188*..; 88-108 205/60R15 K42 A12 A14 A19
e11*2001/116*0203*. 88-108 215/55R15 K1c K2c K42 B03 Car Flh
88-108 225/55R15 K1c K2c K42 K56 Lim V00 V15
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49012 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55064212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ 0223 655
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 626 120-121 205/55R15 A01 K42 K45 A02 A04 A05
GE, GEA 55-85 195/55R15 R37 T85 A08 A09 A12
G104, G691 55-85 195/60R15 A01 G27 A14 A19 A58
55-85 195/60R15 X03 L05 S01
55-85 205/50R15 A01 K42 K45
55-85 205/55R15 A01 G27 K42 K45
Mazda 626 66-100 185/65R15 R09 T87 T88 A02 A04 A05
GF ww. GF/GW, -/D 66-100 195/55R15 R37 T84 T85 A08 A09 A12
e1*96/27*0055*.., 66-100 195/60R15 A01 K42 R37 T86 T87 T88 A14 A19 S01
e1*98/14*0055*.., 66-100 195/65R15 A01 K42 R09
e1*98/14*0164*.. 66-100 205/55R15 A01 K42 T87 T88
66-100 205/60R15 A01 K2b K42 K44 X09
Mazda 929 85-140 195/60R15 A02 A04 A05
HC 85-140 195/65R15 A08 A09 A12
E611 85-140 205/60R15 A14 A19 B03
S01
Mazda MPV 85-113 215/65R15 A02 A04 A05
LV 85-113 225/60R15 A08 A09 A12
e1*95/54*0038*.. A14 A19 S02
Mazda MPV 88-90,104 205/65R15 A11 A02 A04 A05
LW ww. LWD 88-90,104 215/60R15 A12 A08 A09 A14
e1*98/14*0118*.., 88-90,104 225/60R15 A12 A19 B03 V15
e1*98/14*0165*.. S02
Mazda MX-6 85 195/60R15 A02 A04 A05
GE6 85-121 205/55R15 A01 K42 K45 A08 A09 A12
G003 A14 A19 L05
S01
Mazda Premacy 66-84 185/55R15 K44 R37 T81 T82 T85 T86 A01 A02 A04
CP, CPD 66-84 195/50R15 K2b K44 R37 T82 T83 X20 A05 A08 A09
e1*98/14*0116*.., 66-96 195/55R15 K2b K44 T85 T89 A12 A14 A19
e1*98/14*0161*.. 66-96 205/50R15 K1a K2c K44 T85 T86 X20 K42 S01
96 195/60R15 K2b K44 R09
Mazda Xedos 6 103-106 185/65R15 K42 M+S R09 A01 A02 A04
CA 103-106 195/60R15 K1a K42 A05 A08 A09
G138, 79-83 195/55R15 K1a K42 A12 A14 A19
e13*96/79*0028*.. K45 S01
Mazda Xedos 9 105-155 195/70R15 M+S R09 A02 A04 A05
TA 105-155 205/65R15 M+S R09 A08 A09 A12
G517, 105-155 205/65R15 A14 A19 B03
e13*95/54*0002*.., B51 S01
e13*98/14*0002*..
Mitsubishi Eclipse 110 195/60R15 A02 A04 A05
D20 110 205/55R15 A08 A09 A12
G229 A14 A19 B03
S01
Mitsubishi Eclipse 104-107 205/60R15 A01 A02 A04
D30 104-107 215/55R15 A05 A08 A09
e1*93/81*0027*.. A12 A14 A19
K42 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49012 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55064212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ 0223 655
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Lancer 60-99 195/55R15 A33 M+S A02 A04 A05
CS0 60-99 195/60R15 A12 A08 A09 A14
e1*2001/116*0233* A19 B03 Car
Sth S01
Mitsubishi Sigma 125 205/65R15 A02 A04 A05
F07W 125 215/60R15 A01 K46 A08 A09 A12
G365 A14 A19 S01
Mitsubishi Sigma 130-151 205/65R15 A02 A04 A05
F10 130-151 215/60R15 A01 K42 A08 A09 A12
F655 A14 A19 L05
S01
Mitsubishi Space 92-110 205/65R15 K1a K2b K42 K56 A01 A02 A04
Runner 92-110 215/60R15 K1a K2b K42 K56 A05 A08 A09
N50 (Version DR .. ) 92-110 225/60R15 K1c K2c K42 K56 K90 L02 A12 A14 A19
e1*97/27*0103*.. V15 S01
Mitsubishi Space 92-110 205/65R15 A02 A04 A05
Wagon 92-110 215/60R15 A08 A09 A12
N50 (Version DW .. ) 92-110 225/60R15 A01 K2b K42 K56 A14 A19 V15
e1*97/27*0103*.. S01
Auflagen und Hinweise
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49012 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55064212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ 0223 655
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 6 von 11
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A17 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klammergewichte
angebracht werden.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B30 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 300mm an Achse 1.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B81 Nicht zulässig für Fahrzeuge mit elektronischem Parkbremssystem (EPB).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49012 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55064212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ 0223 655
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 7 von 11
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G27 Bei Fahrzeugen mit ausschließlich 185/65R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49012 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55064212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ 0223 655
Hersteller R.O.D. Leichtmetallräder GmbH

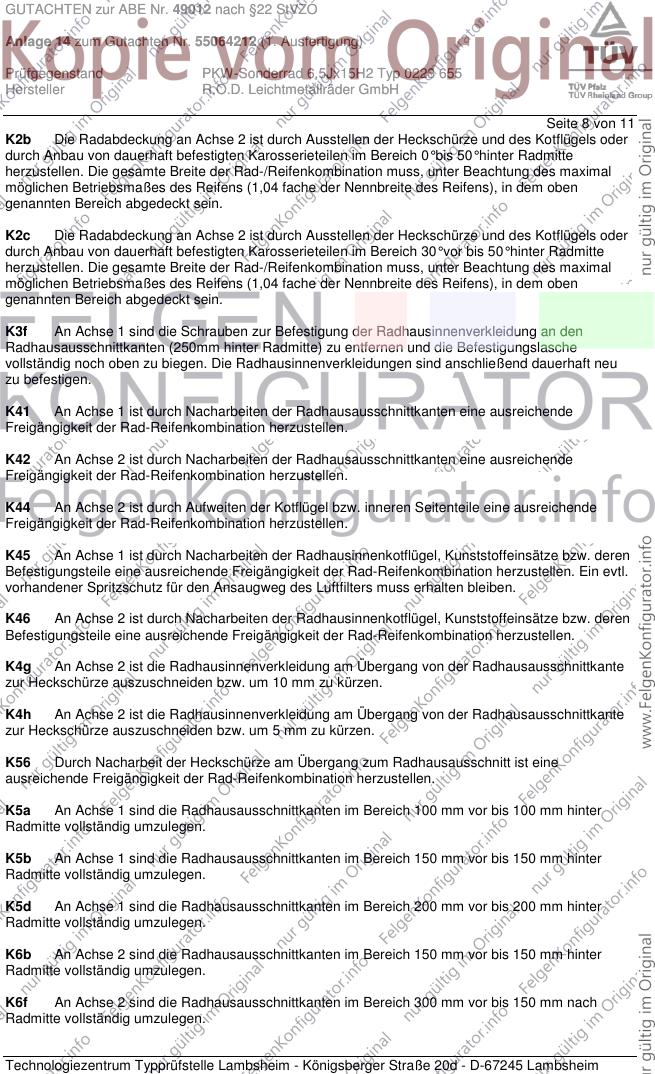

Seite 8 von 11
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49012 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55064212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ 0223 655
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 9 von 11
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49012 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55064212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ 0223 655
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 10 von 11
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X03 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X09 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/65R15
bzw. 195/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X20 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X74 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R15
oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49012 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55064212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ 0223 655
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 11 von 11
X82 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 280 mm
an Achse 1..
Z18 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. August 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juni 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. August 2012
Coen 00183131.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
