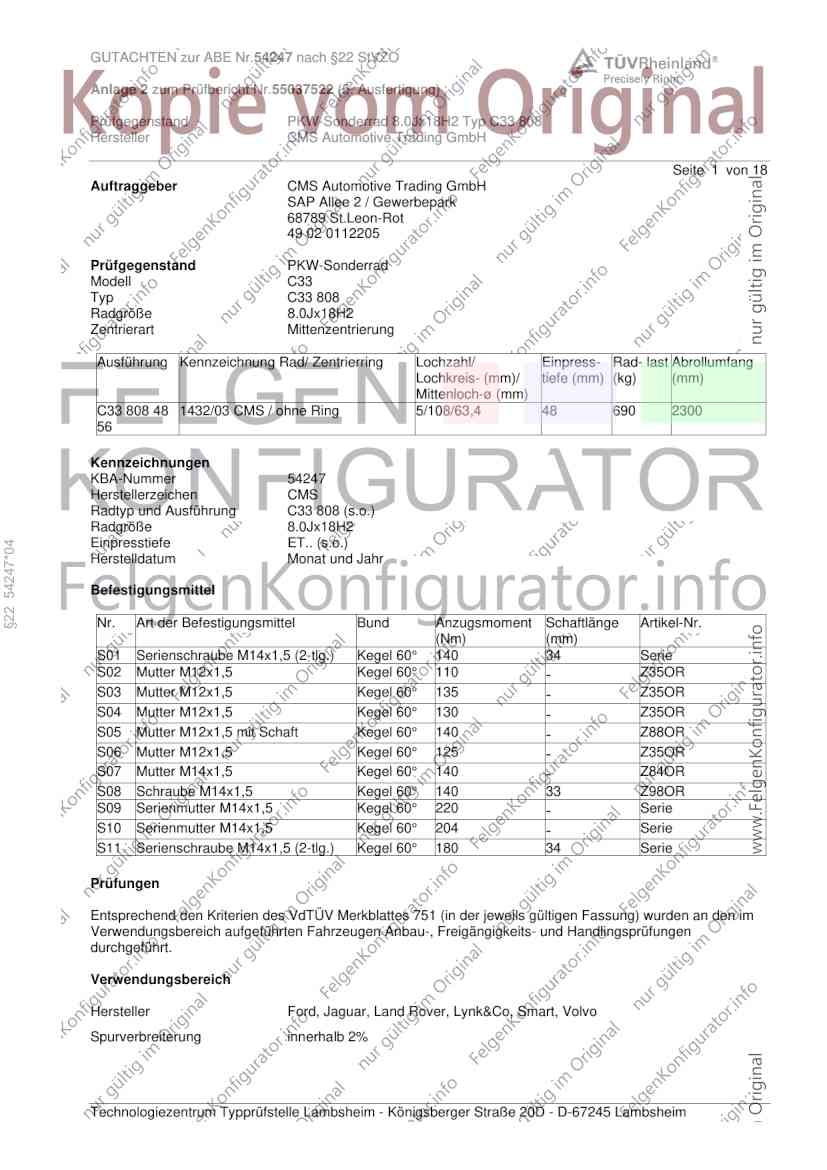

GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 1 von 18
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0112205
Prüfgegenstand PKW-Sonderrad
Modell C33
Typ C33 808
Radgröße 8.0Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
C33 808 48 1432/03 CMS / ohne Ring 5/108/63,4 48 690 2300
56
Kennzeichnungen
KBA-Nummer 54247
Herstellerzeichen CMS
Radtyp und Ausführung C33 808 (s.o.)
Radgröße 8.0Jx18H2
Einpresstiefe ET.. (s.o.)
§22 54247*04
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,5 (2-tlg.) Kegel 60° 140 34 Serie
S02 Mutter M12x1,5 Kegel 60° 110 - Z35OR
S03 Mutter M12x1,5 Kegel 60° 135 - Z35OR
S04 Mutter M12x1,5 Kegel 60° 130 - Z35OR
S05 Mutter M12x1,5 mit Schaft Kegel 60° 140 - Z88OR
S06 Mutter M12x1,5 Kegel 60° 125 - Z35OR
S07 Mutter M14x1,5 Kegel 60° 140 - Z84OR
S08 Schraube M14x1,5 Kegel 60° 140 33 Z98OR
S09 Serienmutter M14x1,5 Kegel 60° 220 - Serie
S10 Serienmutter M14x1,5 Kegel 60° 204 - Serie
S11 Serienschraube M14x1,5 (2-tlg.) Kegel 60° 180 34 Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Land Rover, Lynk&Co, Smart, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

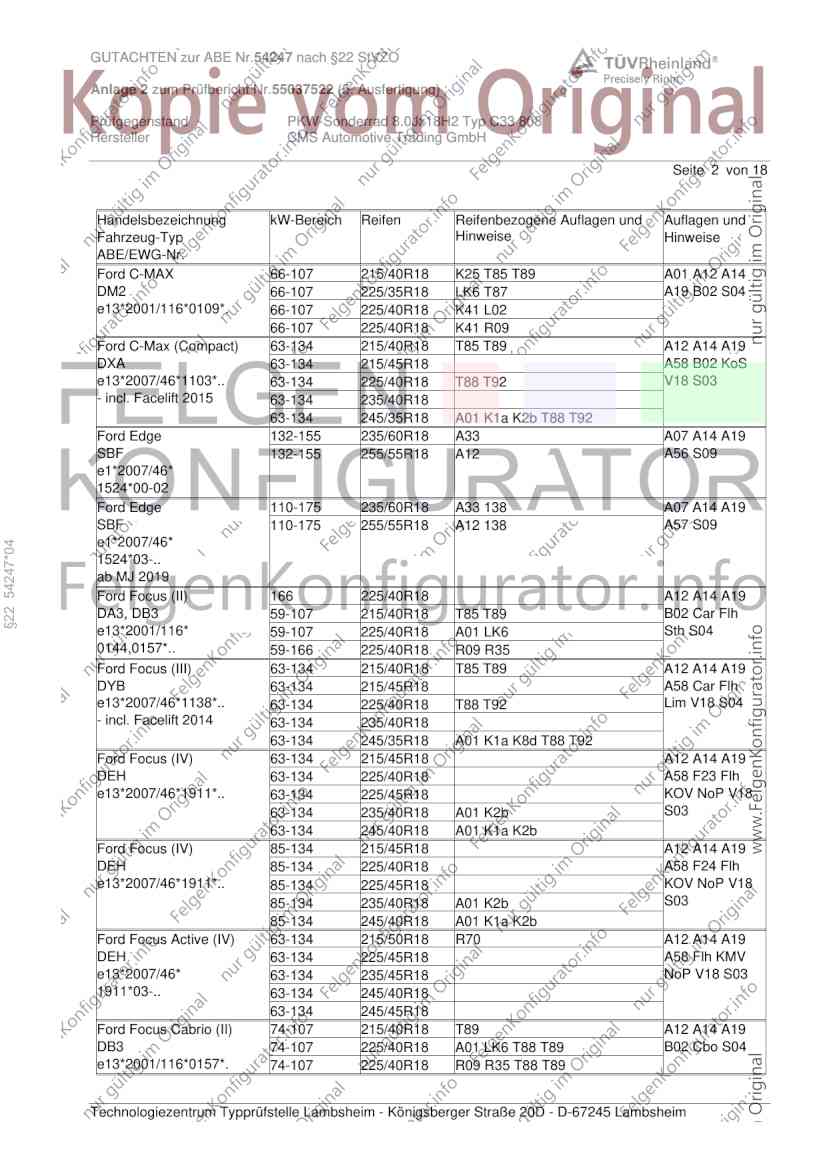

GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K25 T85 T89 A01 A12 A14
DM2 66-107 225/35R18 LK6 T87 A19 B02 S04
e13*2001/116*0109*. 66-107 225/40R18 K41 L02
66-107 225/40R18 K41 R09
Ford C-Max (Compact) 63-134 215/40R18 T85 T89 A12 A14 A19
DXA 63-134 215/45R18 A58 B02 KoS
e13*2007/46*1103*.. 63-134 225/40R18 T88 T92 V18 S03
- incl. Facelift 2015 63-134 235/40R18
63-134 245/35R18 A01 K1a K2b T88 T92
Ford Edge 132-155 235/60R18 A33 A07 A14 A19
SBF 132-155 255/55R18 A12 A56 S09
e1*2007/46*
1524*00-02
Ford Edge 110-175 235/60R18 A33 138 A07 A14 A19
SBF 110-175 255/55R18 A12 138 A57 S09
e1*2007/46*
§22 54247*04
1524*03-..
ab MJ 2019
Ford Focus (II) 166 225/40R18 A12 A14 A19
DA3, DB3 59-107 215/40R18 T85 T89 B02 Car Flh
e13*2001/116* 59-107 225/40R18 A01 LK6 Sth S04
0144,0157*.. 59-166 225/40R18 R09 R35
Ford Focus (III) 63-134 215/40R18 T85 T89 A12 A14 A19
DYB 63-134 215/45R18 A58 Car Flh
e13*2007/46*1138*.. 63-134 225/40R18 T88 T92 Lim V18 S04
- incl. Facelift 2014 63-134 235/40R18
63-134 245/35R18 A01 K1a K8d T88 T92
Ford Focus (IV) 63-134 215/45R18 A12 A14 A19
DEH 63-134 225/40R18 A58 F23 Flh
e13*2007/46*1911*.. 63-134 225/45R18 KOV NoP V18
63-134 235/40R18 A01 K2b S03
63-134 245/40R18 A01 K1a K2b
Ford Focus (IV) 85-134 215/45R18 A12 A14 A19
DEH 85-134 225/40R18 A58 F24 Flh
e13*2007/46*1911*.. 85-134 225/45R18 KOV NoP V18
85-134 235/40R18 A01 K2b S03
85-134 245/40R18 A01 K1a K2b
Ford Focus Active (IV) 63-134 215/50R18 R70 A12 A14 A19
DEH 63-134 225/45R18 A58 Flh KMV
e13*2007/46* 63-134 235/45R18 NoP V18 S03
1911*03-.. 63-134 245/40R18
63-134 245/45R18
Ford Focus Cabrio (II) 74-107 215/40R18 T89 A12 A14 A19
DB3 74-107 225/40R18 A01 LK6 T88 T89 B02 Cbo S04
e13*2001/116*0157*. 74-107 225/40R18 R09 R35 T88 T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

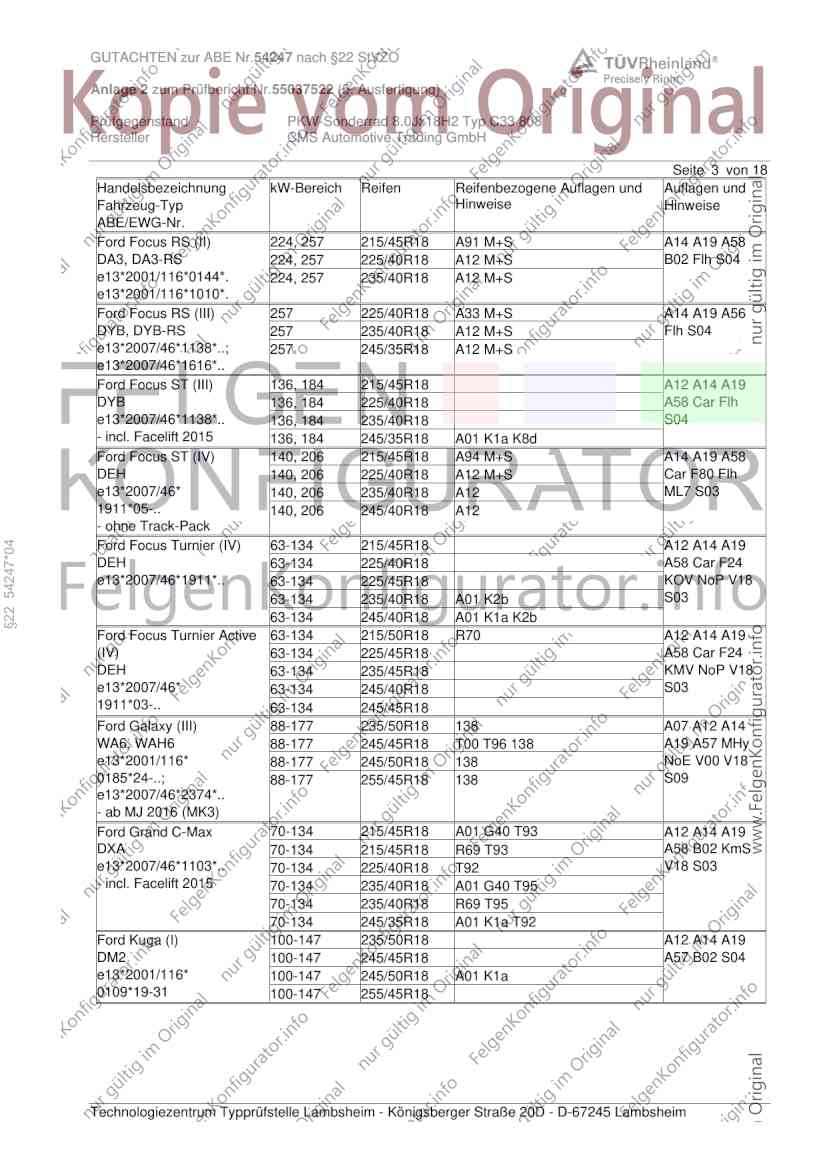

GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus RS (II) 224, 257 215/45R18 A91 M+S A14 A19 A58
DA3, DA3-RS 224, 257 225/40R18 A12 M+S B02 Flh S04
e13*2001/116*0144*. 224, 257 235/40R18 A12 M+S
e13*2001/116*1010*.
Ford Focus RS (III) 257 225/40R18 A33 M+S A14 A19 A56
DYB, DYB-RS 257 235/40R18 A12 M+S Flh S04
e13*2007/46*1138*..; 257 245/35R18 A12 M+S
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 215/45R18 A12 A14 A19
DYB 136, 184 225/40R18 A58 Car Flh
e13*2007/46*1138*.. 136, 184 235/40R18 S04
- incl. Facelift 2015 136, 184 245/35R18 A01 K1a K8d
Ford Focus ST (IV) 140, 206 215/45R18 A94 M+S A14 A19 A58
DEH 140, 206 225/40R18 A12 M+S Car F80 Flh
e13*2007/46* 140, 206 235/40R18 A12 ML7 S03
1911*05-.. 140, 206 245/40R18 A12
- ohne Track-Pack
Ford Focus Turnier (IV) 63-134 215/45R18 A12 A14 A19
§22 54247*04
DEH 63-134 225/40R18 A58 Car F24
e13*2007/46*1911*.. 63-134 225/45R18 KOV NoP V18
63-134 235/40R18 A01 K2b S03
63-134 245/40R18 A01 K1a K2b
Ford Focus Turnier Active 63-134 215/50R18 R70 A12 A14 A19
(IV) 63-134 225/45R18 A58 Car F24
DEH 63-134 235/45R18 KMV NoP V18
e13*2007/46* 63-134 245/40R18 S03
1911*03-.. 63-134 245/45R18
Ford Galaxy (III) 88-177 235/50R18 138 A07 A12 A14
WA6, WAH6 88-177 245/45R18 T00 T96 138 A19 A57 MHy
e13*2001/116* 88-177 245/50R18 138 NoE V00 V18
0185*24-..; 88-177 255/45R18 138 S09
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 A12 A14 A19
DXA 70-134 215/45R18 R69 T93 A58 B02 KmS
e13*2007/46*1103*.. 70-134 225/40R18 T92 V18 S03
- incl. Facelift 2015 70-134 235/40R18 A01 G40 T95
70-134 235/40R18 R69 T95
70-134 245/35R18 A01 K1a T92
Ford Kuga (I) 100-147 235/50R18 A12 A14 A19
DM2 100-147 245/45R18 A57 B02 S04
e13*2001/116* 100-147 245/50R18 A01 K1a
0109*19-31 100-147 255/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

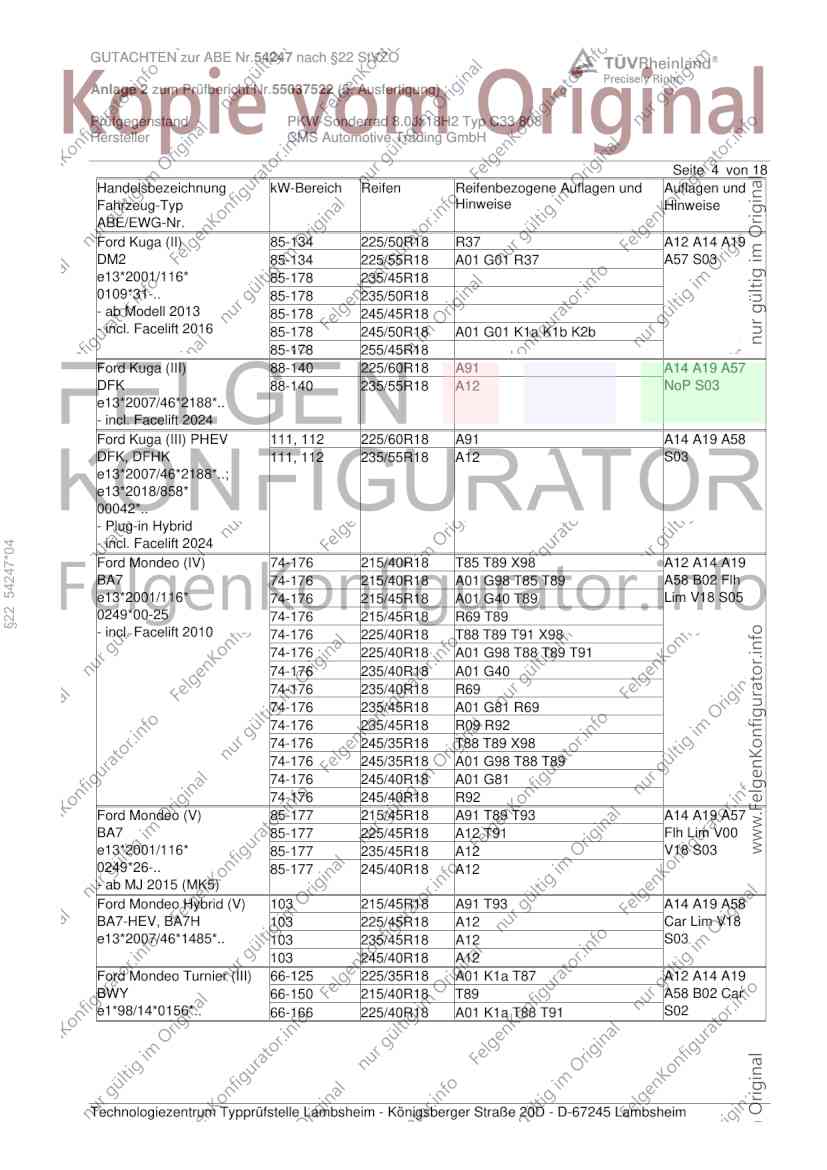

GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-134 225/50R18 R37 A12 A14 A19
DM2 85-134 225/55R18 A01 G01 R37 A57 S03
e13*2001/116* 85-178 235/45R18
0109*31-.. 85-178 235/50R18
- ab Modell 2013 85-178 245/45R18
- incl. Facelift 2016 85-178 245/50R18 A01 G01 K1a K1b K2b
85-178 255/45R18
Ford Kuga (III) 88-140 225/60R18 A91 A14 A19 A57
DFK 88-140 235/55R18 A12 NoP S03
e13*2007/46*2188*..
- incl. Facelift 2024
Ford Kuga (III) PHEV 111, 112 225/60R18 A91 A14 A19 A58
DFK, DFHK 111, 112 235/55R18 A12 S03
e13*2007/46*2188*..;
e13*2018/858*
00042*..
- Plug-in Hybrid
- incl. Facelift 2024
§22 54247*04
Ford Mondeo (IV) 74-176 215/40R18 T85 T89 X98 A12 A14 A19
BA7 74-176 215/40R18 A01 G98 T85 T89 A58 B02 Flh
e13*2001/116* 74-176 215/45R18 A01 G40 T89 Lim V18 S05
0249*00-25 74-176 215/45R18 R69 T89
- incl. Facelift 2010 74-176 225/40R18 T88 T89 T91 X98
74-176 225/40R18 A01 G98 T88 T89 T91
74-176 235/40R18 A01 G40
74-176 235/40R18 R69
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 T88 T89 X98
74-176 245/35R18 A01 G98 T88 T89
74-176 245/40R18 A01 G81
74-176 245/40R18 R92
Ford Mondeo (V) 85-177 215/45R18 A91 T89 T93 A14 A19 A57
BA7 85-177 225/45R18 A12 T91 Flh Lim V00
e13*2001/116* 85-177 235/45R18 A12 V18 S03
0249*26-.. 85-177 245/40R18 A12
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid (V) 103 215/45R18 A91 T93 A14 A19 A58
BA7-HEV, BA7H 103 225/45R18 A12 Car Lim V18
e13*2007/46*1485*.. 103 235/45R18 A12 S03
103 245/40R18 A12
Ford Mondeo Turnier (III) 66-125 225/35R18 A01 K1a T87 A12 A14 A19
BWY 66-150 215/40R18 T89 A58 B02 Car
e1*98/14*0156*.. 66-166 225/40R18 A01 K1a T88 T91 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

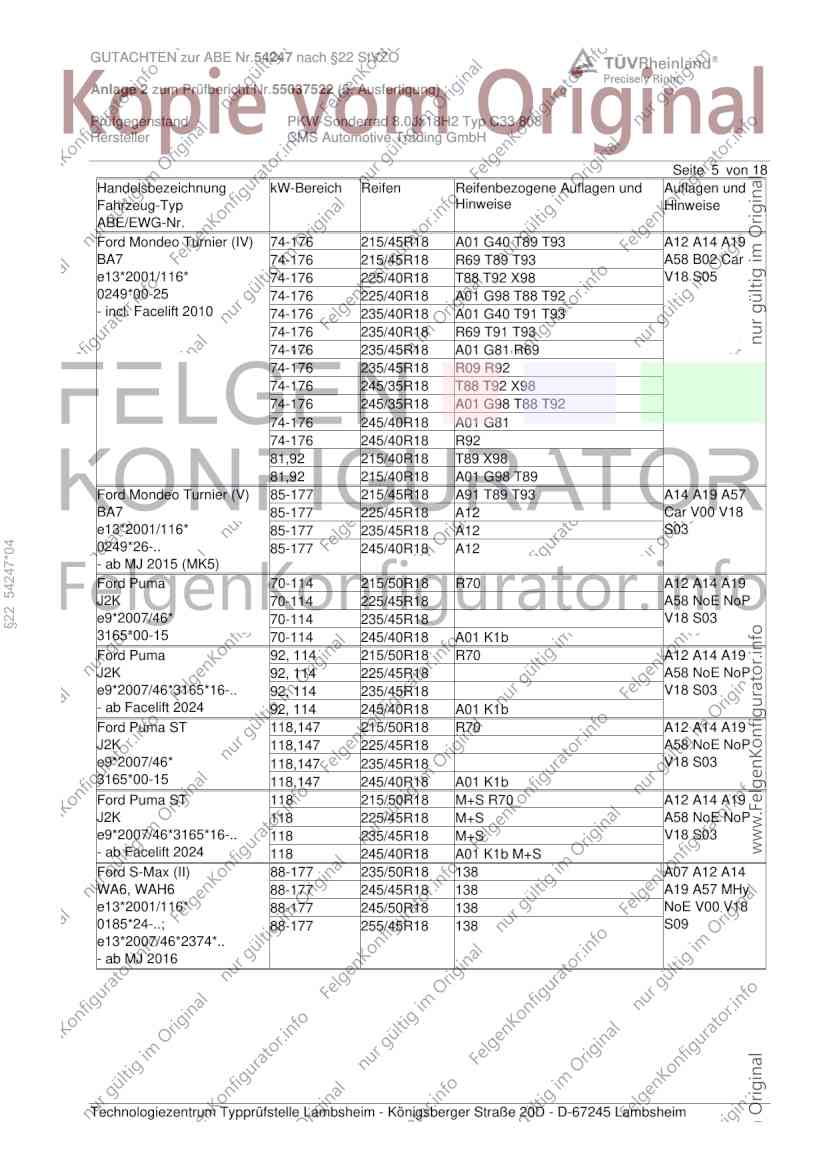

GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier (IV) 74-176 215/45R18 A01 G40 T89 T93 A12 A14 A19
BA7 74-176 215/45R18 R69 T89 T93 A58 B02 Car
e13*2001/116* 74-176 225/40R18 T88 T92 X98 V18 S05
0249*00-25 74-176 225/40R18 A01 G98 T88 T92
- incl. Facelift 2010 74-176 235/40R18 A01 G40 T91 T93
74-176 235/40R18 R69 T91 T93
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 T88 T92 X98
74-176 245/35R18 A01 G98 T88 T92
74-176 245/40R18 A01 G81
74-176 245/40R18 R92
81,92 215/40R18 T89 X98
81,92 215/40R18 A01 G98 T89
Ford Mondeo Turnier (V) 85-177 215/45R18 A91 T89 T93 A14 A19 A57
BA7 85-177 225/45R18 A12 Car V00 V18
e13*2001/116* 85-177 235/45R18 A12 S03
0249*26-..
§22 54247*04
85-177 245/40R18 A12
- ab MJ 2015 (MK5)
Ford Puma 70-114 215/50R18 R70 A12 A14 A19
J2K 70-114 225/45R18 A58 NoE NoP
e9*2007/46* 70-114 235/45R18 V18 S03
3165*00-15 70-114 245/40R18 A01 K1b
Ford Puma 92, 114 215/50R18 R70 A12 A14 A19
J2K 92, 114 225/45R18 A58 NoE NoP
e9*2007/46*3165*16-.. 92, 114 235/45R18 V18 S03
- ab Facelift 2024 92, 114 245/40R18 A01 K1b
Ford Puma ST 118,147 215/50R18 R70 A12 A14 A19
J2K 118,147 225/45R18 A58 NoE NoP
e9*2007/46* 118,147 235/45R18 V18 S03
3165*00-15 118,147 245/40R18 A01 K1b
Ford Puma ST 118 215/50R18 M+S R70 A12 A14 A19
J2K 118 225/45R18 M+S A58 NoE NoP
e9*2007/46*3165*16-.. 118 235/45R18 M+S V18 S03
- ab Facelift 2024 118 245/40R18 A01 K1b M+S
Ford S-Max (II) 88-177 235/50R18 138 A07 A12 A14
WA6, WAH6 88-177 245/45R18 138 A19 A57 MHy
e13*2001/116* 88-177 245/50R18 138 NoE V00 V18
0185*24-..; 88-177 255/45R18 138 S09
e13*2007/46*2374*..
- ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

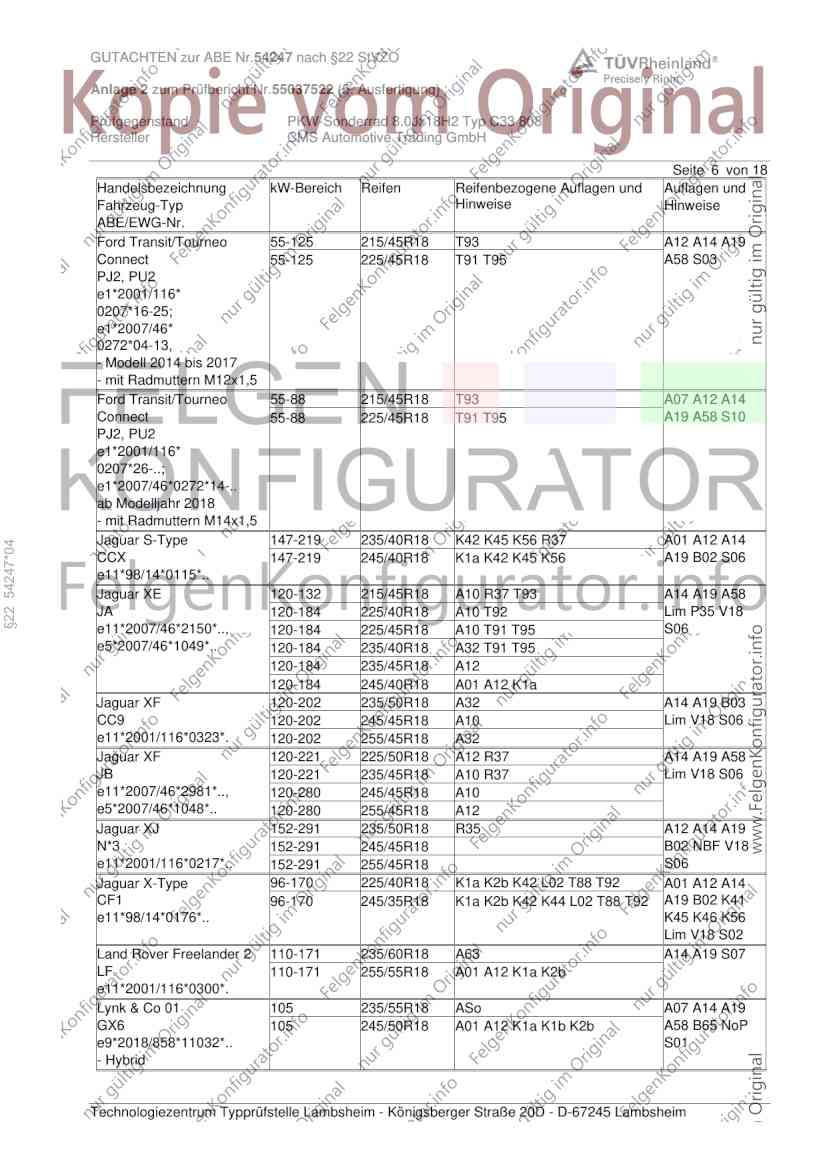

GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Transit/Tourneo 55-125 215/45R18 T93 A12 A14 A19
Connect 55-125 225/45R18 T91 T95 A58 S03
PJ2, PU2
e1*2001/116*
0207*16-25;
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern M12x1,5
Ford Transit/Tourneo 55-88 215/45R18 T93 A07 A12 A14
Connect 55-88 225/45R18 T91 T95 A19 A58 S10
PJ2, PU2
e1*2001/116*
0207*26-..;
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit Radmuttern M14x1,5
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 A01 A12 A14
§22 54247*04
CCX 147-219 245/40R18 K1a K42 K45 K56 A19 B02 S06
e11*98/14*0115*..
Jaguar XE 120-132 215/45R18 A10 R37 T93 A14 A19 A58
JA 120-184 225/40R18 A10 T92 Lim P35 V18
e11*2007/46*2150*.., 120-184 225/45R18 A10 T91 T95 S06
e5*2007/46*1049*.. 120-184 235/40R18 A32 T91 T95
120-184 235/45R18 A12
120-184 245/40R18 A01 A12 K1a
Jaguar XF 120-202 235/50R18 A32 A14 A19 B03
CC9 120-202 245/45R18 A10 Lim V18 S06
e11*2001/116*0323*. 120-202 255/45R18 A32
Jaguar XF 120-221 225/50R18 A12 R37 A14 A19 A58
JB 120-221 235/45R18 A10 R37 Lim V18 S06
e11*2007/46*2981*.., 120-280 245/45R18 A10
e5*2007/46*1048*.. 120-280 255/45R18 A12
Jaguar XJ 152-291 235/50R18 R35 A12 A14 A19
N*3 152-291 245/45R18 B02 NBF V18
e11*2001/116*0217*.. 152-291 255/45R18 S06
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T92 A01 A12 A14
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T92 A19 B02 K41
e11*98/14*0176*.. K45 K46 K56
Lim V18 S02
Land Rover Freelander 2 110-171 235/60R18 A63 A14 A19 S07
LF 110-171 255/55R18 A01 A12 K1a K2b
e11*2001/116*0300*.
Lynk & Co 01 105 235/55R18 ASo A07 A14 A19
GX6 105 245/50R18 A01 A12 K1a K1b K2b A58 B65 NoP
e9*2018/858*11032*.. S01
- Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

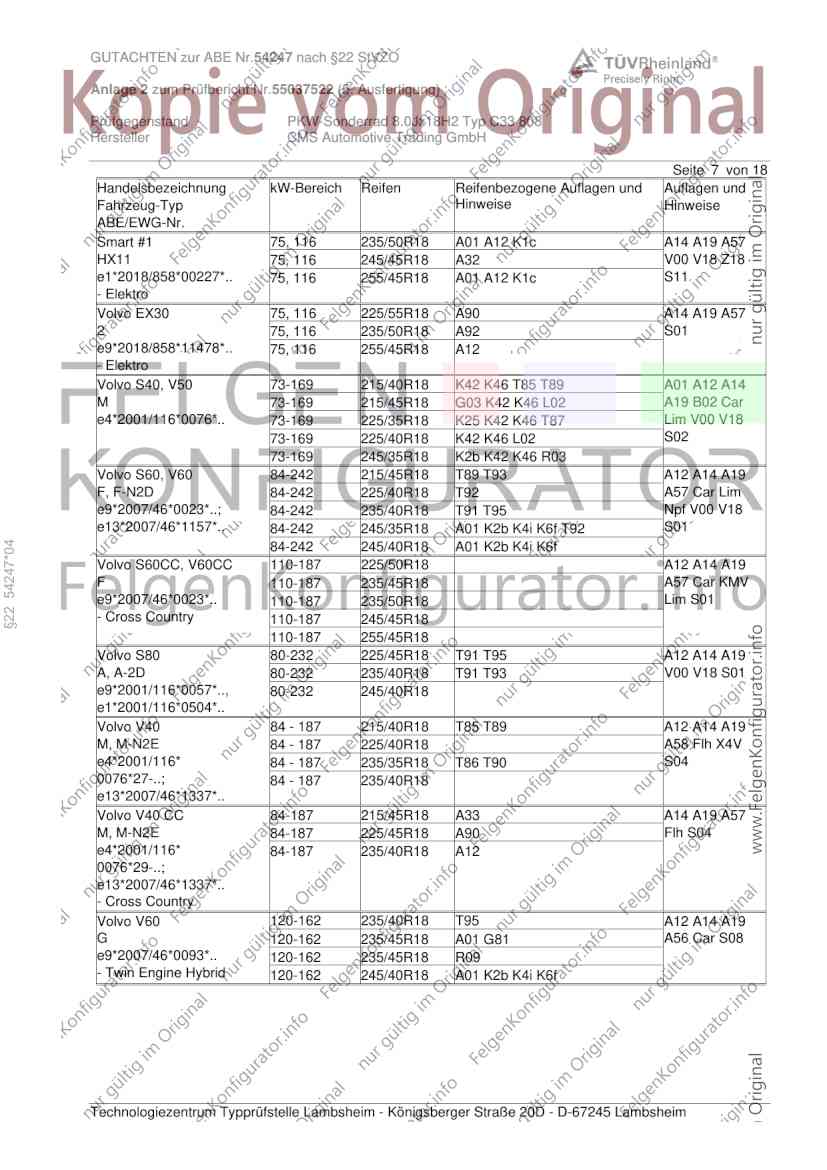

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Smart #1 75, 116 235/50R18 A01 A12 K1c A14 A19 A57
HX11 75, 116 245/45R18 A32 V00 V18 Z18
e1*2018/858*00227*.. 75, 116 255/45R18 A01 A12 K1c S11
- Elektro
Volvo EX30 75, 116 225/55R18 A90 A14 A19 A57
2 75, 116 235/50R18 A92 S01
e9*2018/858*11478*.. 75, 116 255/45R18 A12
- Elektro
Volvo S40, V50 73-169 215/40R18 K42 K46 T85 T89 A01 A12 A14
M 73-169 215/45R18 G03 K42 K46 L02 A19 B02 Car
e4*2001/116*0076*.. 73-169 225/35R18 K25 K42 K46 T87 Lim V00 V18
73-169 225/40R18 K42 K46 L02 S02
73-169 245/35R18 K2b K42 K46 R03
Volvo S60, V60 84-242 215/45R18 T89 T93 A12 A14 A19
F, F-N2D 84-242 225/40R18 T92 A57 Car Lim
e9*2007/46*0023*..; 84-242 235/40R18 T91 T95 Npf V00 V18
e13*2007/46*1157*.. 84-242 245/35R18 A01 K2b K4i K6f T92 S01
84-242 245/40R18 A01 K2b K4i K6f
§22 54247*04
Volvo S60CC, V60CC 110-187 225/50R18 A12 A14 A19
F 110-187 235/45R18 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/50R18 Lim S01
- Cross Country 110-187 245/45R18
110-187 255/45R18
Volvo S80 80-232 225/45R18 T91 T95 A12 A14 A19
A, A-2D 80-232 235/40R18 T91 T93 V00 V18 S01
e9*2001/116*0057*.., 80-232 245/40R18
e1*2001/116*0504*..
Volvo V40 84 - 187 215/40R18 T85 T89 A12 A14 A19
M, M-N2E 84 - 187 225/40R18 A58 Flh X4V
e4*2001/116* 84 - 187 235/35R18 T86 T90 S04
0076*27-..; 84 - 187 235/40R18
e13*2007/46*1337*..
Volvo V40 CC 84-187 215/45R18 A33 A14 A19 A57
M, M-N2E 84-187 225/45R18 A90 Flh S04
e4*2001/116* 84-187 235/40R18 A12
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R18 T95 A12 A14 A19
G 120-162 235/45R18 A01 G81 A56 Car S08
e9*2007/46*0093*.. 120-162 235/45R18 R09
- Twin Engine Hybrid 120-162 245/40R18 A01 K2b K4i K6f
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

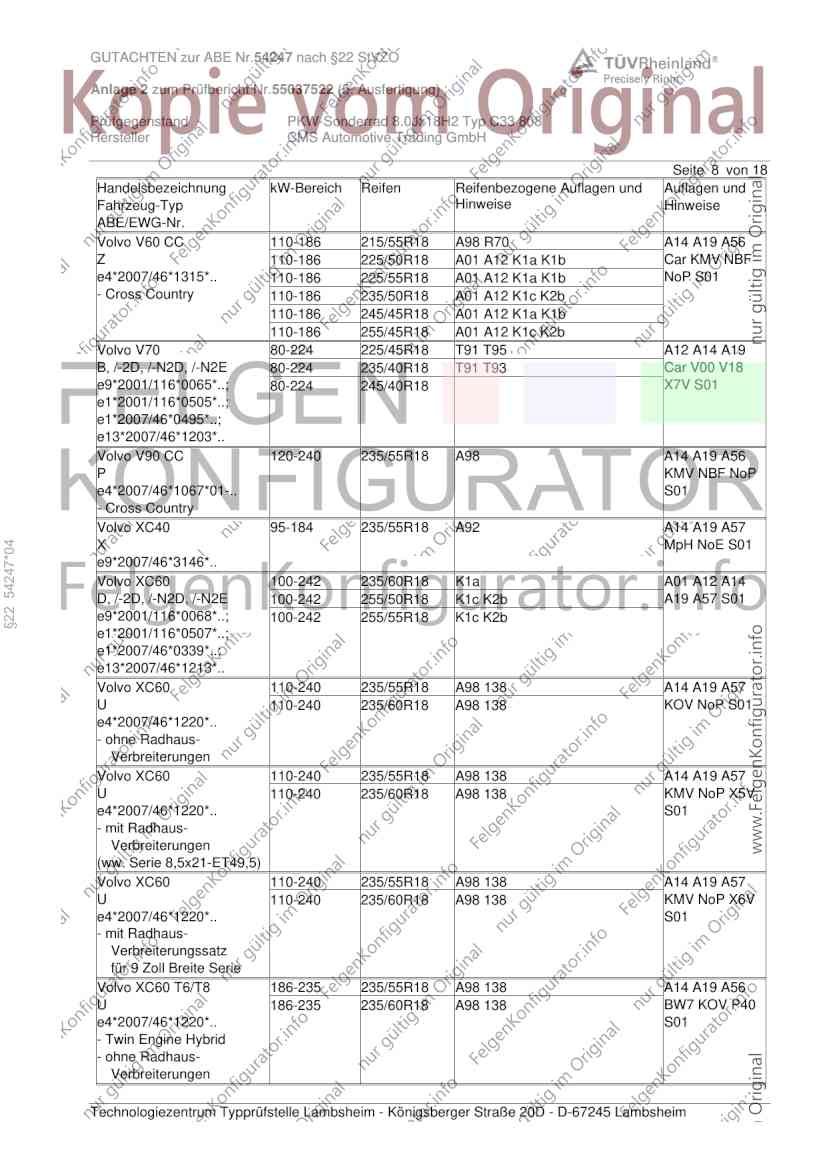

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V60 CC 110-186 215/55R18 A98 R70 A14 A19 A56
Z 110-186 225/50R18 A01 A12 K1a K1b Car KMV NBF
e4*2007/46*1315*.. 110-186 225/55R18 A01 A12 K1a K1b NoP S01
- Cross Country 110-186 235/50R18 A01 A12 K1c K2b
110-186 245/45R18 A01 A12 K1a K1b
110-186 255/45R18 A01 A12 K1c K2b
Volvo V70 80-224 225/45R18 T91 T95 A12 A14 A19
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 Car V00 V18
e9*2001/116*0065*..; 80-224 245/40R18 X7V S01
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/55R18 A98 A14 A19 A56
P KMV NBF NoP
e4*2007/46*1067*01-.. S01
- Cross Country
Volvo XC40 95-184 235/55R18 A92 A14 A19 A57
X MpH NoE S01
§22 54247*04
e9*2007/46*3146*..
Volvo XC60 100-242 235/60R18 K1a A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 255/50R18 K1c K2b A19 A57 S01
e9*2001/116*0068*..; 100-242 255/55R18 K1c K2b
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/55R18 A98 138 A14 A19 A57
U 110-240 235/60R18 A98 138 KOV NoP S01
e4*2007/46*1220*..
- ohne Radhaus-
Verbreiterungen
Volvo XC60 110-240 235/55R18 A98 138 A14 A19 A57
U 110-240 235/60R18 A98 138 KMV NoP X5V
e4*2007/46*1220*.. S01
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 110-240 235/55R18 A98 138 A14 A19 A57
U 110-240 235/60R18 A98 138 KMV NoP X6V
e4*2007/46*1220*.. S01
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/55R18 A98 138 A14 A19 A56
U 186-235 235/60R18 A98 138 BW7 KOV P40
e4*2007/46*1220*.. S01
- Twin Engine Hybrid
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

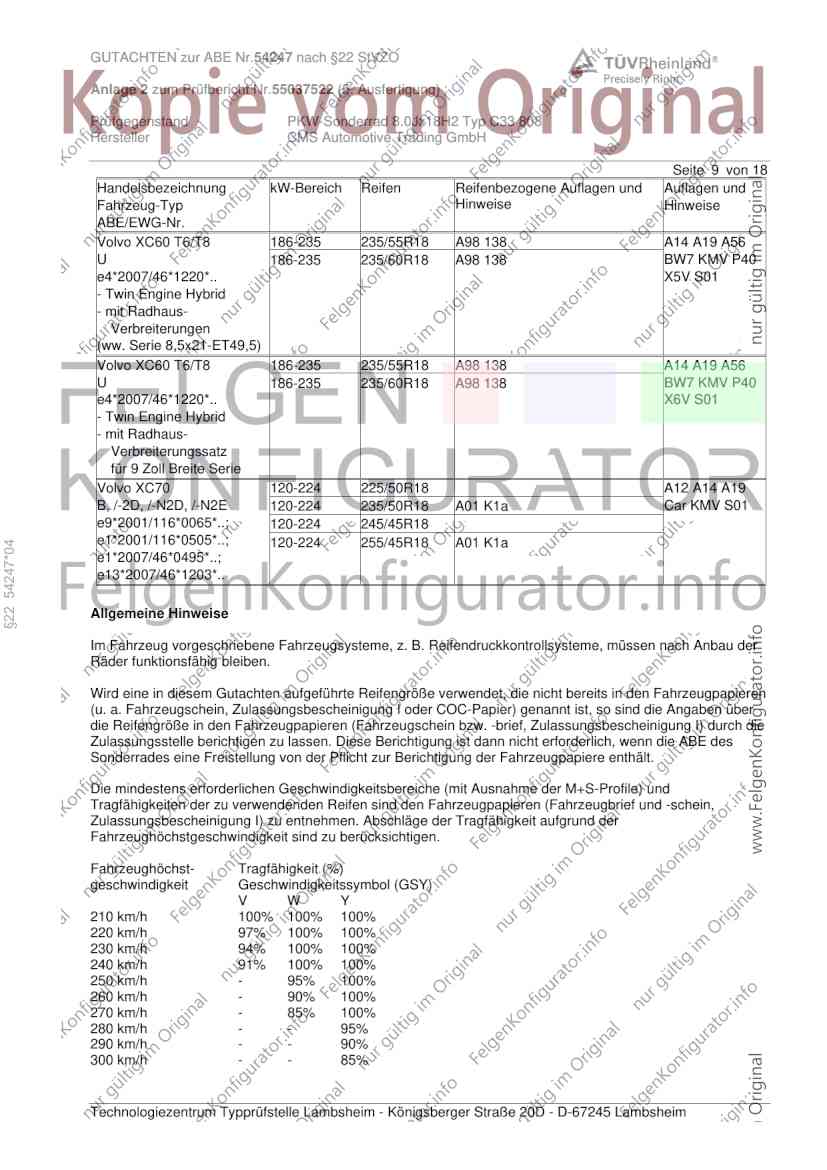

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 T6/T8 186-235 235/55R18 A98 138 A14 A19 A56
U 186-235 235/60R18 A98 138 BW7 KMV P40
e4*2007/46*1220*.. X5V S01
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 T6/T8 186-235 235/55R18 A98 138 A14 A19 A56
U 186-235 235/60R18 A98 138 BW7 KMV P40
e4*2007/46*1220*.. X6V S01
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 225/50R18 A12 A14 A19
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 A01 K1a Car KMV S01
e9*2001/116*0065*..; 120-224 245/45R18
e1*2001/116*0505*..; 120-224 255/45R18 A01 K1a
§22 54247*04
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

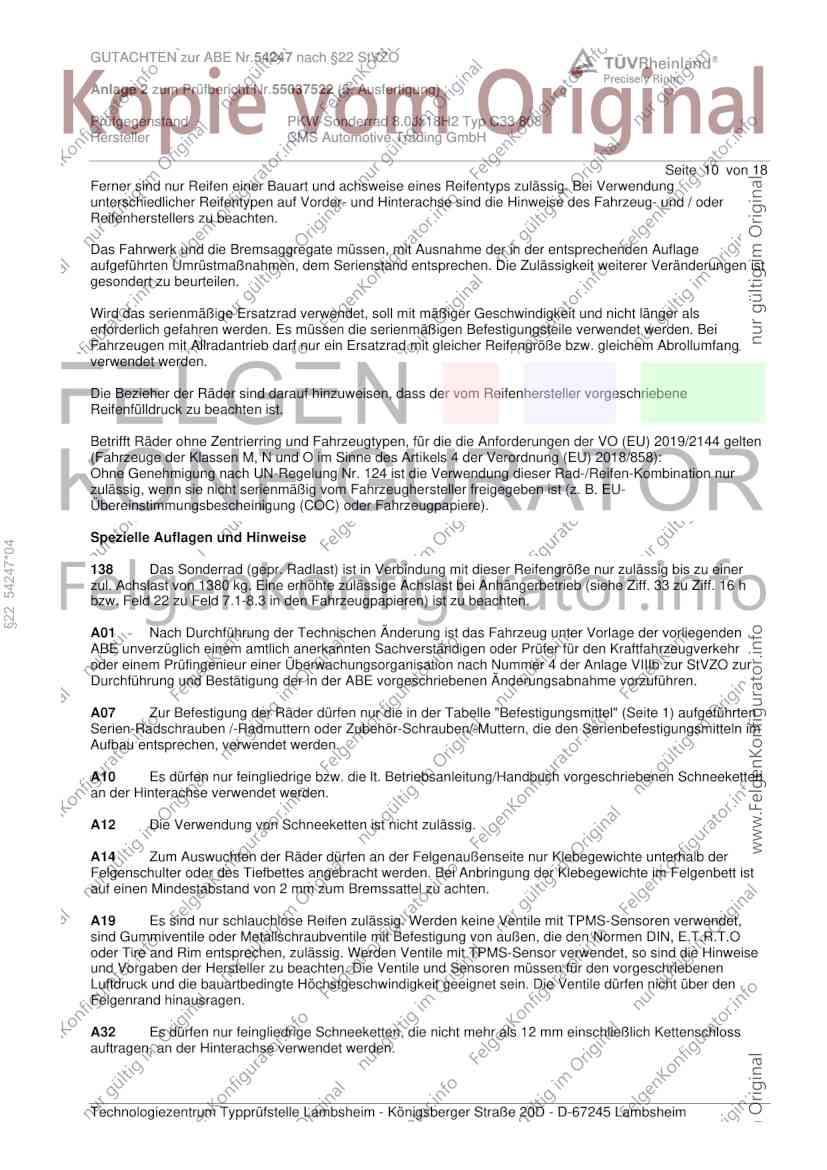

Seite 10 von 18
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
§22 54247*04
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

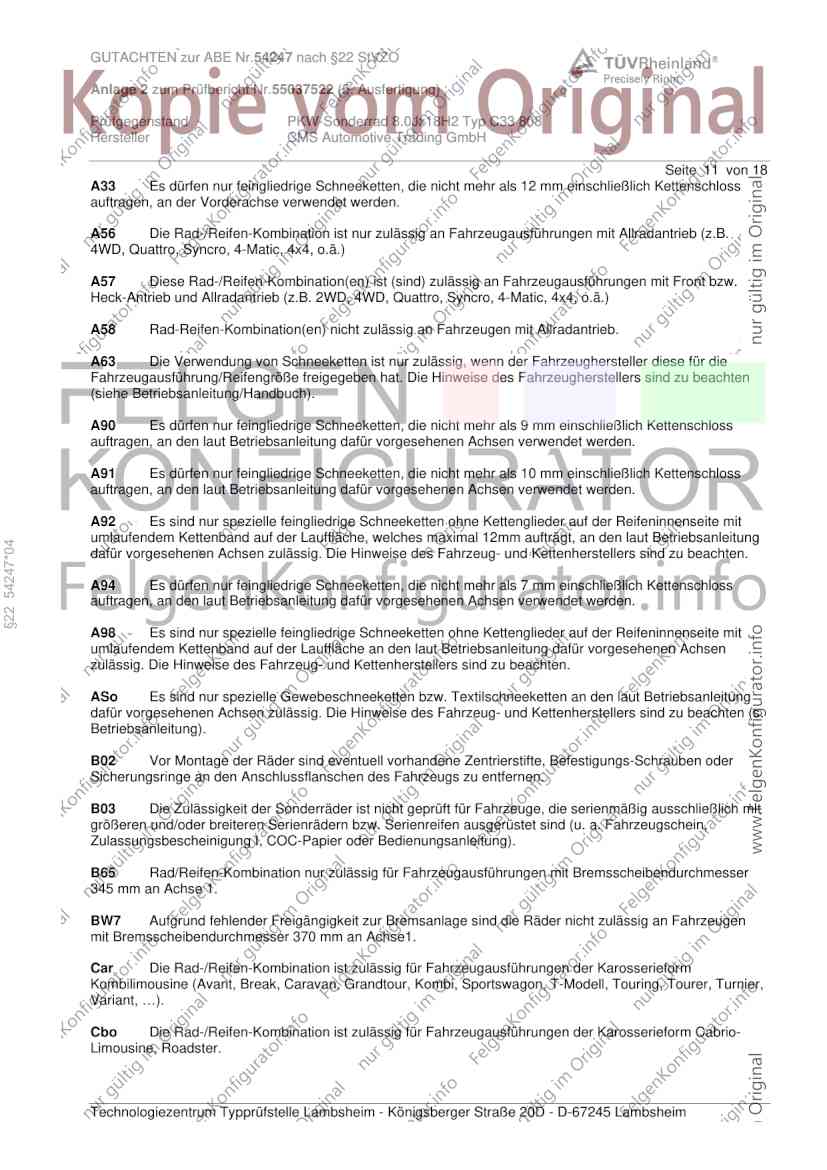

Seite 11 von 18
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten
(siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A92 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 12mm aufträgt, an den laut Betriebsanleitung
§22 54247*04
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
ASo Es sind nur spezielle Gewebeschneeketten bzw. Textilschneeketten an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten (s.
Betriebsanleitung).
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser
345 mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

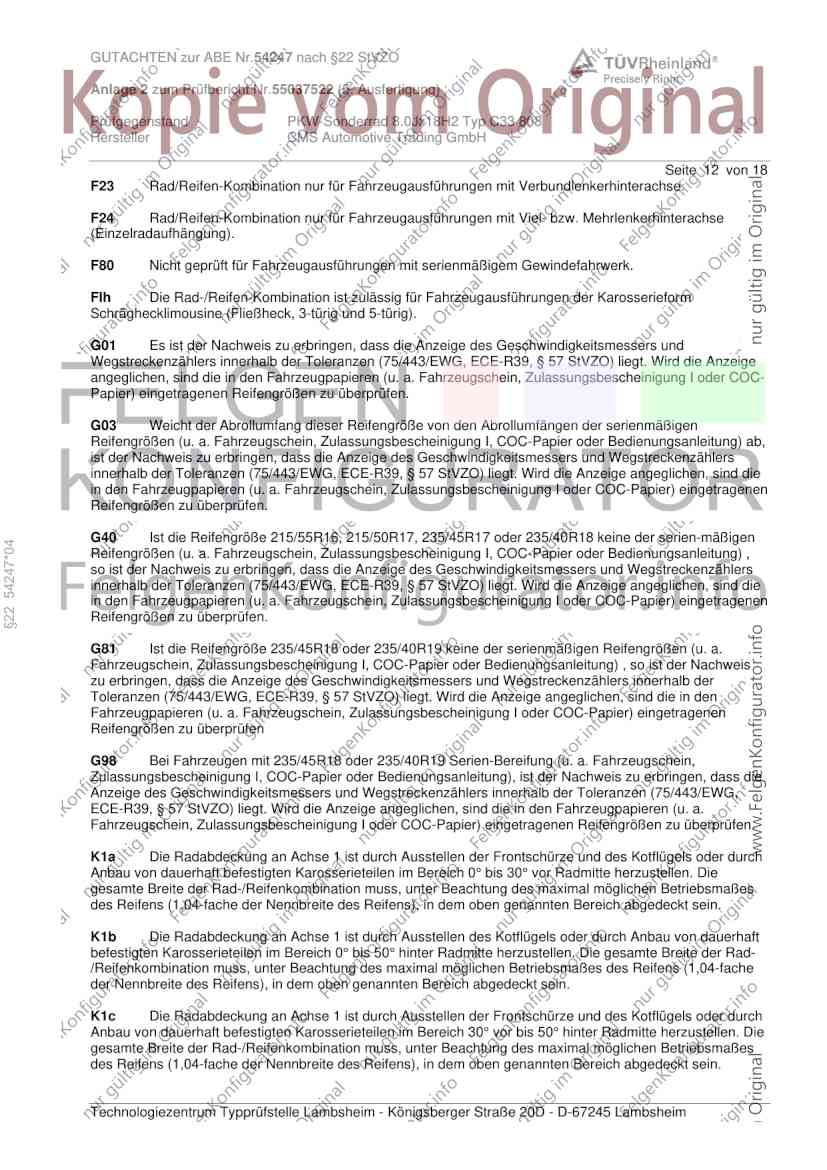

Seite 12 von 18
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
§22 54247*04
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

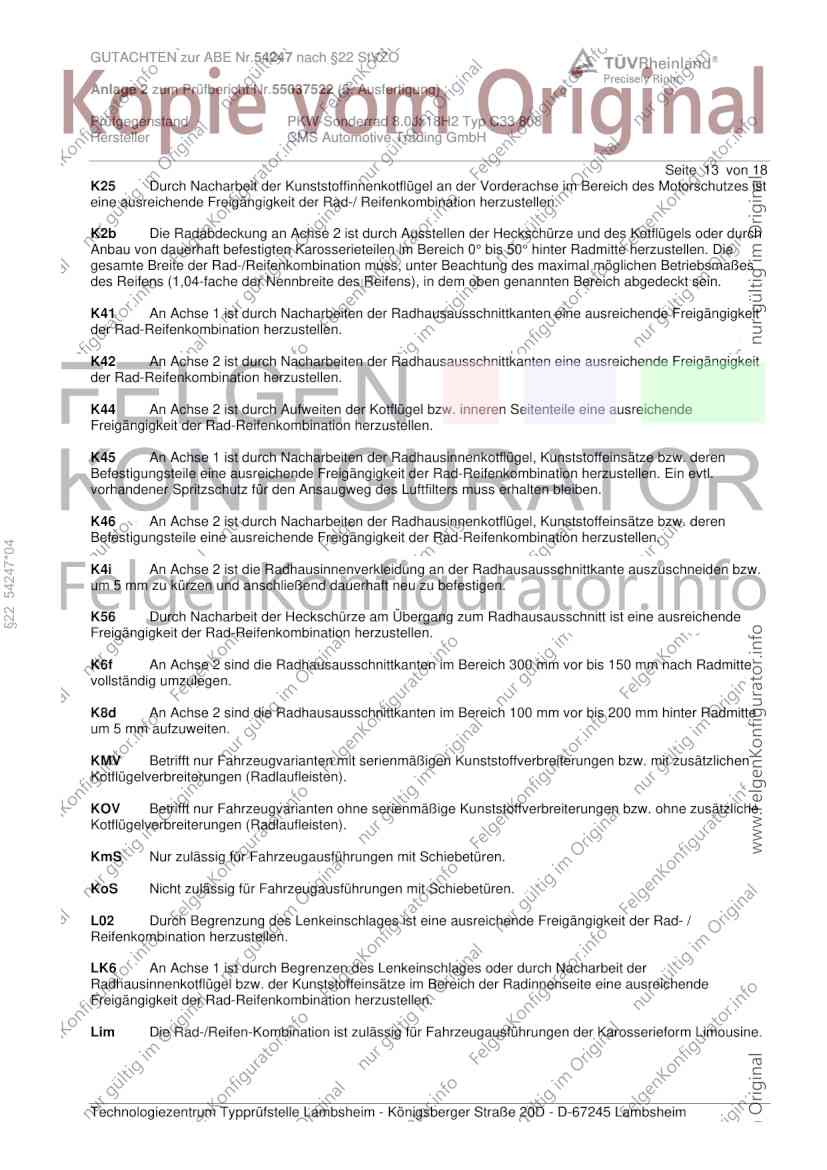

Seite 13 von 18
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§22 54247*04
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

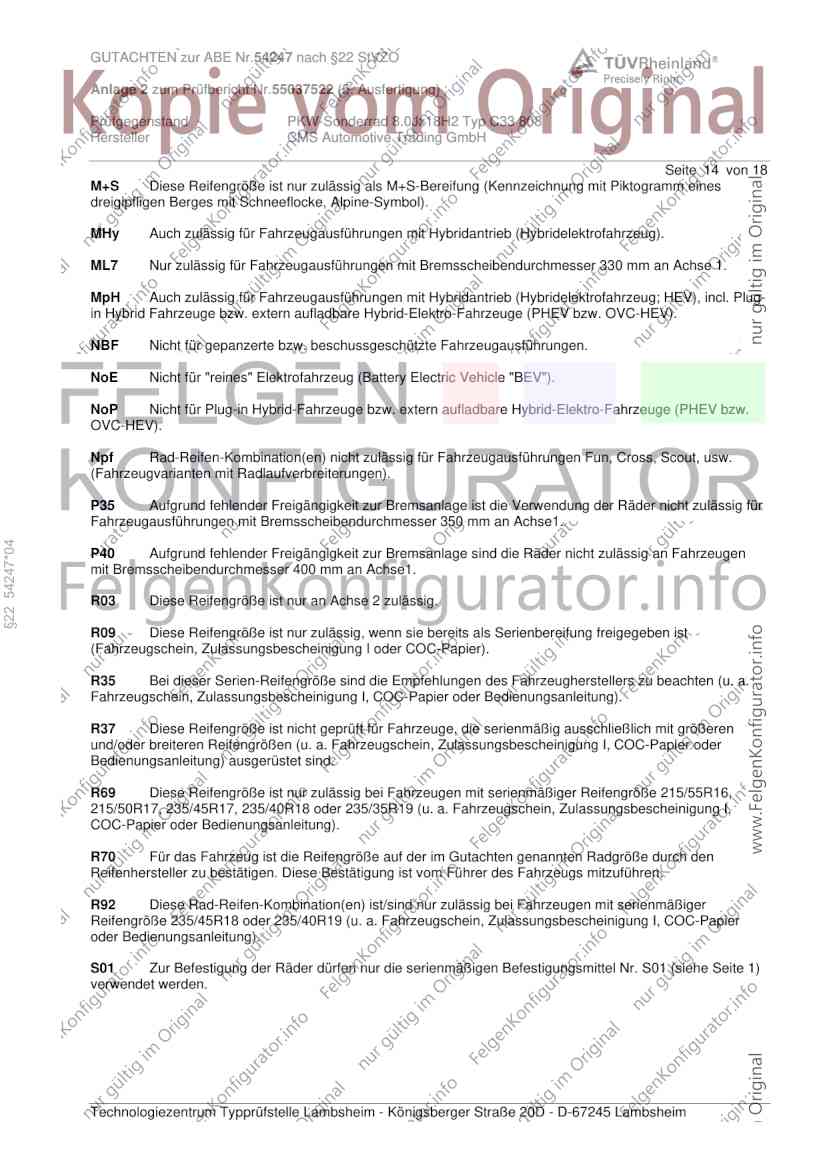

Seite 14 von 18
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
§22 54247*04
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH

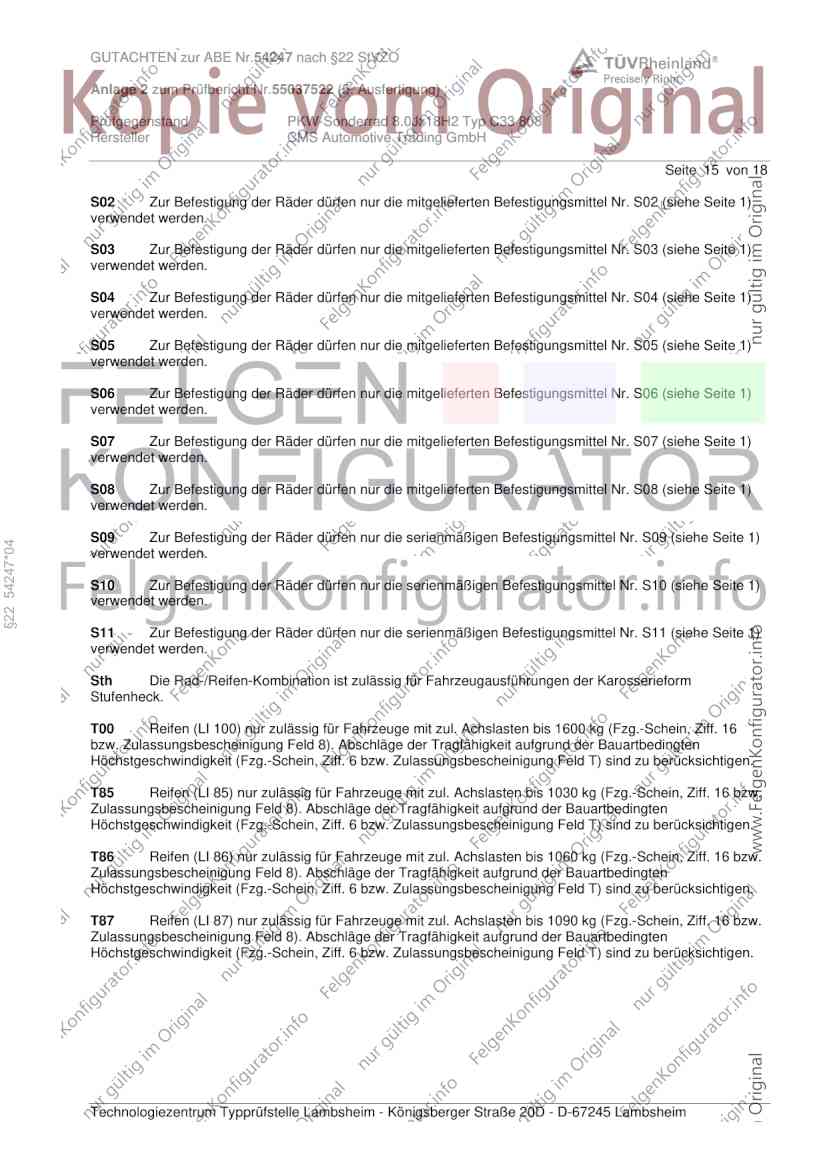

Seite 15 von 18
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S09 (siehe Seite 1)
§22 54247*04
verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S10 (siehe Seite 1)
verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S11 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 16 von 18
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 54247*04
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 17 von 18
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 235/65R18 255/60R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
§22 54247*04
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country (Typ
M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54247 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55037522 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx18H2 Typ C33 808
Hersteller CMS Automotive Trading GmbH
Seite 18 von 18
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Februar 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Juni 2022.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Februar 2025
§22 54247*04
Kocher 00441826.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
