GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 1 von 21
Auftraggeber GEWE Reifen- und Rädergroßhandel GmbH
Hans-Geiger-Str. 15
DE-67661 Kaiserslautern
QM-Nr. 49 02 0032303
Prüfgegenstand PKW-Sonderrad
Modell GT7
Typ GT7-8520
Radgröße 8,5J x 20 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
W1 GT7-8520 W1 / Ø72,5 / Ø63,4 5/108/63,4 45 900 2300
Kennzeichnungen
KBA-Nummer 51274
Herstellerzeichen TEC
Radtyp und Ausführung GT7-8520 (s.o.)
Radgröße 8,5J x 20 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
§22 51274*08
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kegel 60° 140 32,5 ZP 050
S02 Mutter M14x1,5 Kegel 60° 125 - ZP 062
S03 Mutter M12x1,5 Kegel 60° 125 - ZP 049
S04 Serienschraube M14x1,5 Kegel 60° 180 34 ZP 107
S05 Serienschraube M14x1,5 Kegel 60° 140 34 ZP 107
S06 Mutter M14x1,5 (D17CL10) Kegel 60° 220 - ZP 086
S07 Mutter M12x1,5 Kegel 60° 135 - ZP 049
S08 Mutter M12x1,5 Kegel 60° 140 - ZP 049
S09 Mutter M14x1,5 Kegel 60° 140 - ZP 062
S10 Mutter M14x1,5 Kegel 60° 135 - ZP 062
S11 Mutter M14x1,5 (D17CL10) Kegel 60° 170 - ZP 086
S12 Schraube M14x1,5 Kegel 60° 180 28,2 ZP 097
S13 Mutter M12x1,5 Kegel 60° 130 - ZP 049
S14 Mutter M14x1,5 (D17CL10) Kegel 60° 204 - ZP 086
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 2 von 21
Land Rover
Lynk&Co
Polestar
Smart
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max (Compact) 63-134 235/30R20 A01 K1a K2b T88 A12 A14 A21
DXA A58 B02 KoS
e13*2007/46*1103*.. M01 S07
- incl. Facelift 2015
Ford Edge 132-155 245/45R20 A12 A14 A21
SBF 132-155 255/45R20 A56 M01 S06
e1*2007/46* 132-155 265/45R20
1524*00-02
Ford Edge 110-175 245/45R20 A12 A14 A21
SBF 110-175 255/45R20 A57 M01 S06
e1*2007/46* 110-175 265/45R20
§22 51274*08
1524*03-..
ab MJ 2019
Ford Focus (III) 63-134 235/30R20 A01 K1a K8d T88 A12 A14 A21
DYB A58 Car Flh
e13*2007/46*1138*.. Lim M01 S13
- incl. Facelift 2014
Ford Focus (IV) 63-134 225/35R20 K2b A01 A12 A14
DEH 63-134 235/30R20 K1a K2b A21 A58 F23
e13*2007/46*1911*.. 63-134 245/30R20 K1a K1b K2b K5b Flh KOV M01
63-134 255/30R20 K1c K2b K5d K8h NoP V20 S07
Ford Focus (IV) 85-134 225/35R20 K2b A01 A12 A14
DEH 85-134 235/30R20 K1a K2b A21 A58 F24
e13*2007/46*1911*.. 85-134 245/30R20 K1a K1b K2b K5b Flh KOV M01
85-134 255/30R20 K1c K2b K5d K8h NoP V20 S07
Ford Focus Active (IV) 63-134 225/35R20 T90 A12 A14 A21
DEH 63-134 235/35R20 T88 T92 A58 Flh KMV
e13*2007/46* 63-134 245/30R20 A01 K5w K6w T90 M01 NoP V20
1911*03-.. 63-134 245/35R20 A01 K5w K6w S07
63-134 255/30R20 A01 K5w K6w T88 T92
Ford Focus RS (II) 224, 257 235/30R20 K3s T88 A01 A12 A14
DA3, DA3-RS A21 A58 B02
e13*2001/116*0144*. Flh M01 S13
e13*2001/116*1010*.
Ford Focus RS (III) 257 235/30R20 T88 A12 A14 A21
DYB, DYB-RS A56 Flh M01
e13*2007/46*1138*..; S13
e13*2007/46*1616*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus ST (III) 136, 184 235/30R20 K1a K8d T88 A01 A12 A14
DYB A21 A58 Car
e13*2007/46*1138*.. Flh M01 S13
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 235/30R20 K1a K2b K4i K5b K8d K9v T88 A01 A12 A14
DEH 140, 206 245/30R20 G01 K1a K1b K2b K4i K5d K8i A21 A58 Car
e13*2007/46* K9v T90 F80 Flh M01
1911*05-.. ML7 S07
- ohne Track-Pack
Ford Focus Turnier (IV) 63-134 225/35R20 K2b A01 A12 A14
DEH 63-134 235/30R20 K1a K2b A21 A58 Car
e13*2007/46*1911*.. 63-134 245/30R20 K1a K1b K2b K5b F24 KOV M01
63-134 255/30R20 K1c K2b K5d K8b NoP V20 S07
Ford Focus Turnier Active 63-134 225/35R20 T90 A12 A14 A21
(IV) 63-134 235/35R20 T88 T92 A58 Car F24
DEH 63-134 245/30R20 A01 K5w K6w T90 KMV M01 NoP
e13*2007/46* 63-134 245/35R20 A01 K5w K6w V20 S07
1911*03-..
§22 51274*08
63-134 255/30R20 A01 K5w K6w T88 T92
Ford Galaxy (II) 74-149 245/35R20 G01 K2b LK6 T95 A01 A12 A14
WA6 A21 A58 B02
e13*2001/116* M01 S11
0185*00-23
Ford Galaxy (III) 88-177 235/40R20 T96 A12 A14 A21
WA6, WAH6 88-177 245/35R20 T95 A57 M01 MHy
e13*2001/116* 88-177 245/40R20 T95 T99 NoE S06
0185*24-..; 88-177 255/35R20 A01 K1a K3h K5d T93 T97
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 245/35R20 A12 A14 A21
DM2 100-147 245/40R20 A57 B02 M01
e13*2001/116* 100-147 255/35R20 A01 K1a S13
0109*19-31
Ford Kuga (II) 85-178 235/35R20 T92 A12 A14 A21
DM2 85-178 245/35R20 T91 T95 A57 M01 S07
e13*2001/116* 85-178 245/40R20 A01 G01
0109*31-.. 85-178 255/35R20 A01 K1a K1b K2b
- ab Modell 2013
- incl. Facelift 2016
Ford Kuga (III) 88-140 235/45R20 A12 A14 A21
DFK 88-140 245/45R20 A57 M01 NoP
e13*2007/46*2188*.. 88-140 255/40R20 A01 K6y S07
- incl. Facelift 2024 88-140 255/45R20 A01 K6y
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (III) PHEV 111, 112 235/45R20 A12 A14 A21
DFK, DFHK 111, 112 245/45R20 A58 M01 S07
e13*2007/46*2188*..; 111, 112 255/40R20 A01 K6y
e13*2018/858* 111, 112 255/45R20 A01 K6y
00042*..
- Plug-in Hybrid
- incl. Facelift 2024
Ford Mondeo (IV) 74-176 235/35R20 G81 K2b R69 T92 A01 A12 A14
BA7 74-176 245/30R20 G81 K2b R69 T90 A21 A58 B02
e13*2001/116* 74-176 255/30R20 G81 K1a K1b K2b R69 T88 T92 Flh Lim M01
0249*00-25 81,92,107 235/30R20 G40 K2b T88 S08
- incl. Facelift 2010
Ford Mondeo (V) 85-177 225/35R20 T90 A12 A14 A21
BA7 85-177 235/30R20 T88 A57 Flh Lim
e13*2001/116* 85-177 235/35R20 T88 T92 M01 V00 V20
0249*26-.. 85-177 245/30R20 A01 K2b K6g T90 S07
- ab MJ 2015 (MK5) 85-177 255/30R20 A01 K1a K1b K2b K4i K6g K6j
T88 T92
§22 51274*08
Ford Mondeo Hybrid (V) 103 225/35R20 T90 A12 A14 A21
BA7-HEV, BA7H 103 235/35R20 T92 A58 Car Lim
e13*2007/46*1485*.. 103 245/30R20 A01 K2b K6g T90 M01 V20 S07
103 255/30R20 A01 K1a K1b K2b K4i K6g K6j
T92
Ford Mondeo Turnier (IV) 74-176 235/35R20 G81 K2b R69 T92 A01 A12 A14
BA7 74-176 245/30R20 G81 K2b R69 T90 A21 A58 B02
e13*2001/116* 74-176 255/30R20 G81 K1a K1b K2b R69 T88 T92 Car M01 S08
0249*00-25 81,92 235/30R20 G40 K2b T88
- incl. Facelift 2010
Ford Mondeo Turnier (V) 85-177 225/35R20 T90 A12 A14 A21
BA7 85-177 235/35R20 T92 A57 Car M01
e13*2001/116* 85-177 245/30R20 A01 K2b K6g T90 V00 V20 S07
0249*26-.. 85-177 255/30R20 A01 K1a K1b K2b K4i K6g K6j
- ab MJ 2015 (MK5) T92
Ford Mustang Mach-E 92-140 235/45R20 T00 A12 A14 A21
LSK, LSBK 92-140 245/45R20 A57 B72 M01
e13*2007/46*2387*..; S14
e1*2018/858*00365*..
- Elektro
Ford Puma 70-114 225/35R20 K1b A01 A12 A14
J2K 70-114 235/35R20 K1b A21 A58 M01
e9*2007/46* 70-114 245/30R20 K1a K1b K2b NoE NoP V20
3165*00-15 70-114 255/30R20 K2b K6y R03 S07
Ford Puma 92, 114 225/35R20 K1b A01 A12 A14
J2K 92, 114 235/35R20 K1b A21 A58 M01
e9*2007/46*3165*16-.. 92, 114 245/30R20 K1a K1b K2b NoE NoP V20
- ab Facelift 2024 92, 114 255/30R20 K2b K6y R03 S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Puma Gen-e 52 (124) 225/35R20 A12 A14 A21
J2K 52 (124) 235/35R20 A01 K1b A58 M01 V20
e9*2007/46*3165*18-.. 52 (124) 245/30R20 A01 K1a K1b K2b S07
- Elektro 52 (124) 255/30R20 A01 K2b K6y R03
Ford Puma ST 118,147 225/35R20 K1b A01 A12 A14
J2K 118,147 235/35R20 K1b A21 A58 M01
e9*2007/46* 118,147 245/30R20 K1a K1b K2b NoE NoP V20
3165*00-15 118,147 255/30R20 K2b K6y R03 S07
Ford Puma ST 118 225/35R20 K1b A01 A12 A14
J2K 118 235/35R20 K1b A21 A58 M01
e9*2007/46*3165*16-.. 118 245/30R20 K1a K1b K2b NoE NoP V20
- ab Facelift 2024 118 255/30R20 K2b K6y R03 S07
Ford S-Max (I) 107 255/30R20 K1a K2b K46 T92 A01 A12 A14
WA6 74-176 245/35R20 G01 K2b LK6 T95 A21 A58 B02
e13*2001/116* M01 S11
0185*00-23
Ford S-Max (II) 88-177 235/40R20 T96 A12 A14 A21
§22 51274*08
WA6, WAH6 88-177 245/35R20 T91 T95 A57 M01 MHy
e13*2001/116* 88-177 245/40R20 T95 T99 NoE S06
0185*24-..; 88-177 255/35R20 A01 K1a K2b K3h K5d T93 T97
e13*2007/46*2374*..
- ab MJ 2016
Ford Tourneo Courier 92 225/35R20 T90 A12 A14 A21
N1P 92 235/35R20 T92 A58 M01 NoE
e13*2018/858*00648*.. NoP S07
Ford Transit/Tourneo 73, 74 225/35R20 G15 T90 A01 A12 A14
Courier 73, 74 235/35R20 G15 T92 A21 A58 M01
N3P NoE NoP S07
e13*2018/858*00649*..
- nur mit 15 Zoll
Serienbereifung
Ford Transit/Tourneo 73-92 225/35R20 T90 A12 A14 A21
Courier 73-92 235/35R20 T92 A58 M01 NoE
N3P NoP Z16 Z17
e13*2018/858*00649*.. S07
- mit 16/17 Zoll
Serienbereifung
Jaguar F-Pace 120-132 235/55R20 A32 A14 A21 A57
DC 120-132 245/50R20 A91 M01 S02
e11*2007/46*3324*..; 120-280 255/50R20 A98
e5*2007/46*1047*:: 120-280 265/45R20 A91
120-280 275/45R20 A12
Jaguar XE 120-184 225/35R20 R02 T90 A12 A14 A21
JA 120-184 235/35R20 A01 K1a T92 A58 Lim M01
e11*2007/46*2150*.., 120-184 255/30R20 R03 T92 P35 V20 S03
e5*2007/46*1049*.. 120-184 255/30R20 A01 K1c R02 T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar XF 120-283 245/35R20 A12 A14 A21
CC9 120-283 255/30R20 T92 Lim M01 S03
e11*2001/116*0323*. 120-283 255/35R20
Jaguar XF 120-280 245/35R20 A91 T95 A14 A21 A58
JB 120-280 255/35R20 A12 Lim M01 S03
e11*2007/46*2981*..,
e5*2007/46*1048*..
Jaguar XJ 152-291 245/35R20 R37 T95 A12 A14 A21
N*3 152-291 255/35R20 R35 T97 B02 M01 NBF
e11*2001/116*0217*.. S03
Land Rover Discovery 110-213 235/45R20 A98 A14 A21 A57
Sport 110-213 245/45R20 A12 M01 S10
LC 110-213 255/45R20 A12
e11*2007/46*1659*..;
e5*2007/46*1058*00-02
- bis Modelljahr 2019
Land Rover Freelander 2 110-171 245/45R20 K1a A01 A12 A14
LF A21 M01 S09
§22 51274*08
110-171 255/45R20 K1a
e11*2001/116*0300*. 110-171 265/45R20 K1a K2b
Land Rover Range-Rover 110-213 235/45R20 A12 A14 A21
Evoque 110-213 245/45R20 A57 Cbo Cpe
LV, LV-A M01 Y85 S09
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover Range-Rover 132-184 235/55R20 A12 R37 A14 A21 A56
Velar 132-184 245/50R20 A10 R37 M01 NoP S09
LY 132-294 255/50R20 A10
e11*2007/46*3954*..; 132-294 265/45R20 A10
e5*2007/46*1057*.. 132-294 275/45R20 A12
Land Rover Range-Rover 221 255/50R20 A10 A14 A21 A56
Velar 221 265/45R20 A10 M01 S09
LY 221 275/45R20 A12
e5*2007/46*1057*..
- Plug-in Hybrid
Lynk & Co 01 102 235/45R20 AS9 A14 A21 A58
CX11 102 245/40R20 AS9 M01 V20 S05
e9*2018/858*11641*.. 102 255/40R20 A01 A12 K2b
- Plug-in Hybrid
- ab Facelift 2025
Lynk & Co 01 105 235/45R20 A90 A14 A21 A58
GX6 105 245/40R20 AS9 M01 NoP V20
e9*2018/858*11032*.. 105 255/40R20 A01 A12 K2b S05
- Hybrid
Lynk & Co 01 PHEV 132 235/45R20 A90 A14 A21 A58
GX6 132 245/40R20 AS9 M01 V20 S05
e9*2018/858*11032*.. 132 255/40R20 A01 A12 K2b
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lynk & Co 02 75 (200) 235/45R20 A91 A14 A21 A58
E335 75 (200) 245/40R20 ASo M01 V20 S05
e9*2018/858*11646*.. 75 (200) 245/45R20 ASo
- Elektro 75 (200) 255/40R20 A12
Lynk & Co 08 102 235/45R20 A92 A14 A21 A58
DX11 102 235/50R20 A12 M01 S05
e5*2018/858*00421*.. 102 245/45R20 AS9
- Plug-in Hybrid 102 255/45R20 A12
Polestar 4 75, 150 255/50R20 A91 A14 A21 A57
4 75, 150 265/45R20 A32 B92 Lim M01
e9*2018/858*11568*.. 75, 150 275/45R20 A12 Z20 S05
- Elektro
Smart #1 75, 116 235/40R20 K1a K1b T96 A01 A12 A14
HX11 75, 116 245/35R20 K1c T95 A21 A57 M01
e1*2018/858*00227*.. 75, 116 255/35R20 K1c K2a K2b T97 S04
- Elektro
Smart #3 75, 116 245/40R20 A91 A14 A21 A57
§22 51274*08
HC11 75, 116 255/35R20 A12 T97 M01 S04
e1*2018/858*00349*..
- Elektro
Smart #5 78-140 245/45R20 A32 T03 A14 A21 A57
HY11 78-140 255/45R20 A90 T01 T05 M01 S12
e1*2018/858*00532*..
- Elektro
Polestar 2 80,160 245/40R20 T99 A12 A14 A21
V 80,160 255/35R20 A01 K1a K1b K2b T97 A57 B66 Lim
e9*2007/46*6834*..; 80,160 255/40R20 A01 G01 K1a K1b K2b M01 V10 S05
e9*2018/858*
11085*00-03
- Elektro
- bis Modelljahr 2023
Polestar 2 192 245/40R20 T99 A12 A14 A21
V 192 255/35R20 A01 K1a K1b K2b T97 A56 B66 Lim
e9*2018/858* 192 255/40R20 A01 G01 K1a K1b K2b M01 V10 S05
11085*04-..
- AWD, Allrad
- Elektro
- ab Modelljahr 2024
Polestar 2 109-141 245/40R20 AS7 T99 A14 A21 A58
V 109-141 255/35R20 A01 A12 K1a K1b K2b T97 AHa B66 Lim
e9*2018/858* 109-141 255/40R20 A01 A12 G01 K1a K1b K2b M01 V10 S05
11085*04-..
- RWD, Heckantrieb
- Elektro
- ab Modelljahr 2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo C40 80, 160 235/45R20 R02 A12 A14 A21
X 80, 160 255/40R20 R03 A57 M01 V20
e9*2007/46* Vn2 S05
3146*13-15
- Elektro
- bis Modell 2022
Volvo EC40, C40 101-128 235/45R20 R02 A12 A14 A21
X 101-128 255/40R20 R03 A58 AHa M01
e9*2007/46*3146*16-.. V20 Vn2 S05
- RWD, Heckantrieb
- Elektro
- ab Modell 2023
Volvo EC40, C40 183 235/45R20 R02 A12 A14 A21
X 183 255/40R20 R03 A56 M01 V20
e9*2007/46*3146*16-.. Vn2 S05
- AWD, Allrad
- Elektro
- ab Modell 2023
§22 51274*08
Volvo EX30 75, 116 225/40R20 A32 T94 A14 A21 A57
2 75, 116 235/40R20 A90 T96 KOV M01 S05
e9*2018/858*11478*.. 75, 116 245/40R20 AS9
- Elektro 75, 116 255/35R20 A01 A12 K1a K1b K2b
75, 116 255/40R20 A01 A12 K1a K1b K2b
Volvo EX40, XC40 183 235/45R20 R02 A12 A14 A21
Recharge 183 255/40R20 R03 A56 M01 V20
X Vn2 S05
e9*2007/46*3146*16-..
- AWD, Allrad
- Elektro
- ab Modell 2023
Volvo EX40, XC40 101-128 235/45R20 R02 A12 A14 A21
Recharge 101-128 255/40R20 R03 A58 AHa M01
X V20 Vn2 S05
e9*2007/46*3146*16-..
- RWD, Heckantrieb
- Elektro
- ab Modell 2023
Volvo S60, V60 84-180 245/30R20 A58 K1c K2b K4i K6f T90 A01 A12 A14
F, F-N2D 84-242 235/35R20 A57 G81 K1a K1b K2b K3i K4i A21 Car Lim
e9*2007/46*0023*..; K5b K6f T92 M01 Npf S05
e13*2007/46*1157*.. 84-242 255/30R20 A57 G81 K1c K2b K3i K4i K5b
K6f T88 T92
Volvo S60CC, V60CC 110-187 235/35R20 T92 A12 A14 A21
F 110-187 235/40R20 A01 K3s A57 Car KMV
e9*2007/46*0023*.. 110-187 245/35R20 Lim M01 S05
- Cross Country 110-187 255/35R20 A01 K1a K1b K3s K5w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 9 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S80 80-224 235/35R20 A01 G81 T92 A12 A14 A21
A, A-2D 80-224 235/35R20 R92 T92 M01 S05
e9*2001/116*0057*.., 80-224 255/30R20 A01 K1a K1b K2b K46 T92
e1*2001/116*0504*..
Volvo S90, V90 110-240 245/35R20 A01 LV9 T91 T95 A12 A14 A21
P 110-240 245/35R20 RV9 T91 T95 A57 Car KOV
e4*2007/46*1067*.. 110-240 255/30R20 A01 LV9 T92 Lim M01 NBF
110-240 255/30R20 RV9 T92 NoP S05
110-240 255/35R20 A01 LV9
110-240 255/35R20 RV9
Volvo S90, V90 -T6/T8 186-235 245/35R20 A01 LV9 T95 A12 A14 A21
P 186-235 245/35R20 RV9 T95 A56 B65 Car
e4*2007/46*1067*.. 186-235 245/40R20 A01 GV2 LV9 T95 T99 KOV Lim M01
- Twin Engine Hybrid 186-235 245/40R20 R09 RV9 T95 T99 S05
186-235 255/35R20 A01 LV9 T97
186-235 255/35R20 RV9 T97
Volvo V40 84 - 187 235/30R20 A01 G01 K1a K1b K6g T88 A12 A14 A21
§22 51274*08
M, M-N2E A58 Flh M01
e4*2001/116* X4V S13
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/35R20 T90 A12 A14 A21
M, M-N2E 84-187 235/30R20 A01 K1a K1b T88 A57 Flh M01
e4*2001/116* 84-187 245/30R20 A01 K1c T90 S13
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 CC 110-186 225/40R20 K1a K1b T94 A01 A12 A14
Z 110-186 235/40R20 K1a K1b A21 A56 Car
e4*2007/46*1315*.. 110-186 245/35R20 K1c K2a K2b T95 KMV M01 NBF
- Cross Country 110-186 245/40R20 K1c K2a K2b NoP S01
110-186 255/35R20 K1c K2a K2b K3i K5c K5x
Volvo V70 80-180 235/35R20 A01 G81 T92 A12 A14 A21
B, /-2D, /-N2D, /-N2E 80-180 235/35R20 R92 T92 Car M01 X7V
e9*2001/116*0065*..; 80-180 255/30R20 A01 K1a K1b K46 T92 S01
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/45R20 A12 A14 A21 A56
P 120-240 245/40R20 A98 KMV M01 NBF
e4*2007/46*1067*01-.. 120-240 245/45R20 A12 NoP S01
- Cross Country 120-240 255/40R20 A01 A12 K1a K2b
Volvo XC40 95-184 235/45R20 A12 A14 A21
X 95-184 245/40R20 A57 M01 MpH
e9*2007/46*3146*.. 95-184 245/45R20 NoE S05
95-184 255/40R20 A01 K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 10 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC40 Recharge 80, 160 235/45R20 R02 A12 A14 A21
X 80, 160 255/40R20 R03 A57 M01 V20
e9*2007/46* Vn2 S05
3146*09-15
- Elektro
- bis Modell 2022
Volvo XC60 (I) 100-242 235/45R20 A12 A14 A21
D, /-2D, /-N2D, /-N2E 100-242 245/45R20 A01 K1a A57 M01 S05
e9*2001/116*0068*..; 100-242 255/40R20 A01 K1c K2b
e1*2001/116*0507*..; 100-242 255/45R20 A01 K1c K2b
e1*2007/46*0339*..; 100-242 265/45R20 A01 K1c K2b
e13*2007/46*1213*..
Volvo XC60 (II) 110-240 235/45R20 A98 A14 A21 A57
U 110-240 245/45R20 A01 A12 K1a K1b KOV M01 NoP
e4*2007/46*1220*.. 110-240 255/40R20 A01 A12 K1a K1b S01
- ohne Radhaus- 110-240 255/45R20 A01 A12 K1a K1b
Verbreiterungen 110-240 265/45R20 A01 A12 K1c K2c
Volvo XC60 (II) 110-240 235/45R20 A98 A14 A21 A57
§22 51274*08
U 110-240 245/45R20 A98 KMV M01 NoP
e4*2007/46*1220*.. 110-240 255/40R20 A12 X5V S01
- mit Radhaus- 110-240 255/45R20 A12
Verbreiterungen 110-240 265/45R20 A01 A12 K1a K1b K2c
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 (II) 110-240 235/45R20 A98 A14 A21 A57
U 110-240 245/45R20 A98 KMV M01 NoP
e4*2007/46*1220*.. 110-240 255/40R20 A12 X6V S01
- mit Radhaus- 110-240 255/45R20 A12
Verbreiterungssatz 110-240 265/45R20 A12
für 9 Zoll Breite Serie
Volvo XC60 (II) T6/T8 186-235 235/45R20 A98 A14 A21 A56
U 186-235 245/45R20 A01 A12 K1a K1b BW7 KOV M01
e4*2007/46*1220*.. 186-235 255/40R20 A01 A12 K1a K1b P40 S01
- Twin Engine Hybrid 186-235 255/45R20 A01 A12 K1a K1b
- ohne Radhaus- 186-235 265/45R20 A01 A12 K1c K2c
Verbreiterungen
Volvo XC60 (II) T6/T8 186-235 235/45R20 A98 A14 A21 A56
U 186-235 245/45R20 A98 BW7 KMV M01
e4*2007/46*1220*.. 186-235 255/40R20 A12 P40 X5V S01
- Twin Engine Hybrid 186-235 255/45R20 A12
- mit Radhaus- 186-235 265/45R20 A01 A12 K1a K1b K2c
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

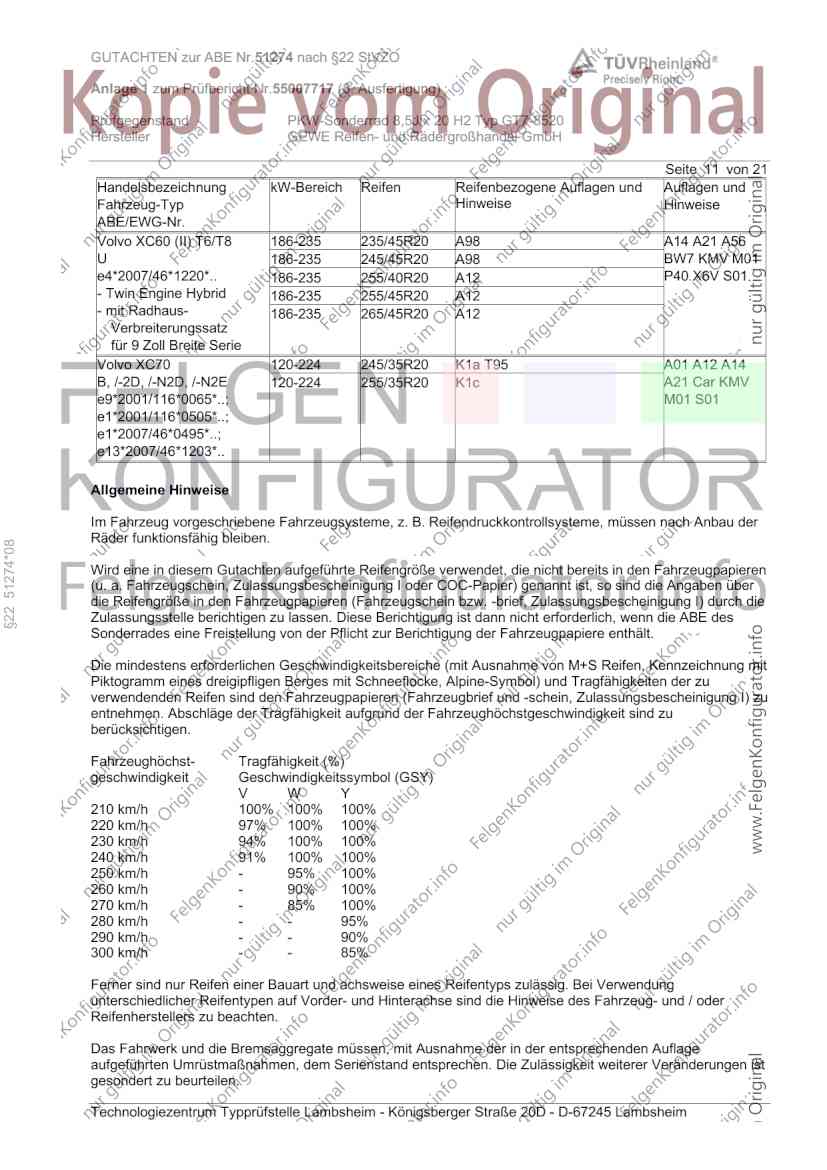

Seite 11 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 (II) T6/T8 186-235 235/45R20 A98 A14 A21 A56
U 186-235 245/45R20 A98 BW7 KMV M01
e4*2007/46*1220*.. 186-235 255/40R20 A12 P40 X6V S01
- Twin Engine Hybrid 186-235 255/45R20 A12
- mit Radhaus- 186-235 265/45R20 A12
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 245/35R20 K1a T95 A01 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 255/35R20 K1c A21 Car KMV
e9*2001/116*0065*..; M01 S01
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
§22 51274*08
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

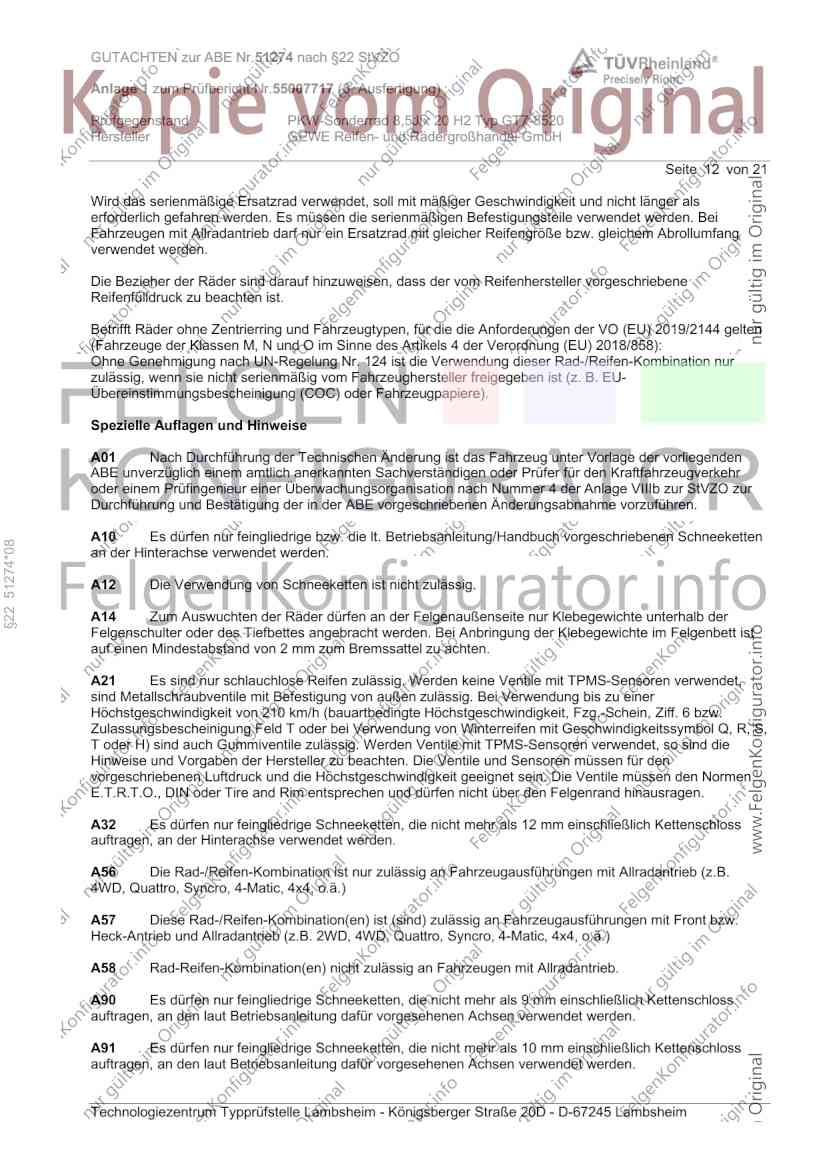

Seite 12 von 21
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
§22 51274*08
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

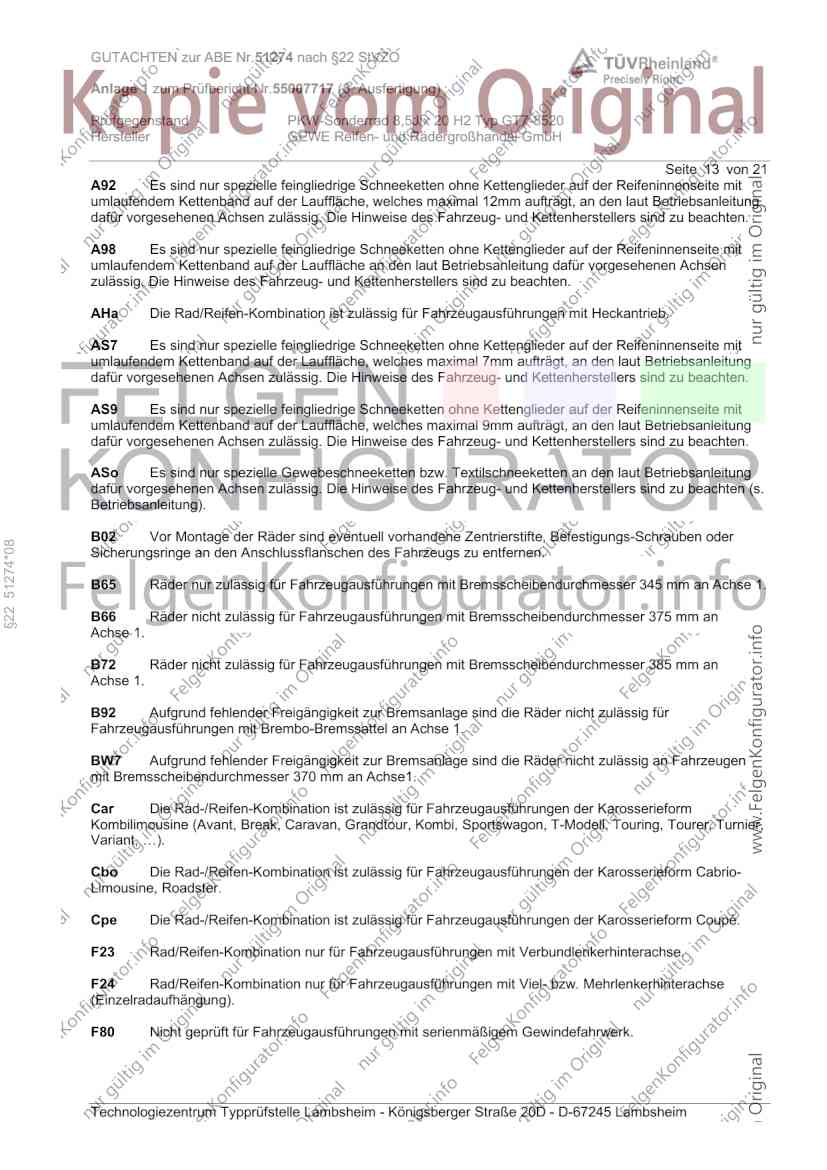

Seite 13 von 21
A92 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 12mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
AS7 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 7mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
ASo Es sind nur spezielle Gewebeschneeketten bzw. Textilschneeketten an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten (s.
Betriebsanleitung).
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
§22 51274*08
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B65 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 345 mm an Achse 1.
B66 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm an
Achse 1.
B72 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 385 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

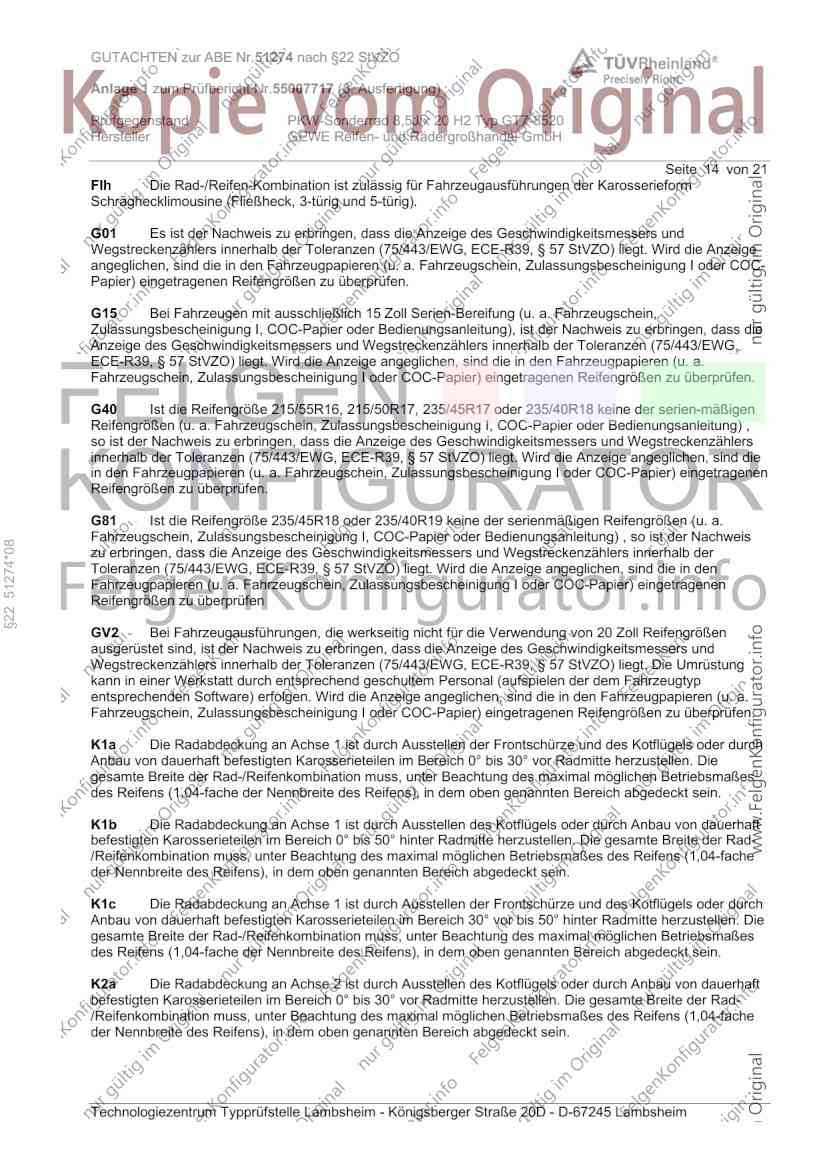

Seite 14 von 21
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
§22 51274*08
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen
GV2 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Die Umrüstung
kann in einer Werkstatt durch entsprechend geschultem Personal (aufspielen der dem Fahrzeugtyp
entsprechenden Software) erfolgen. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

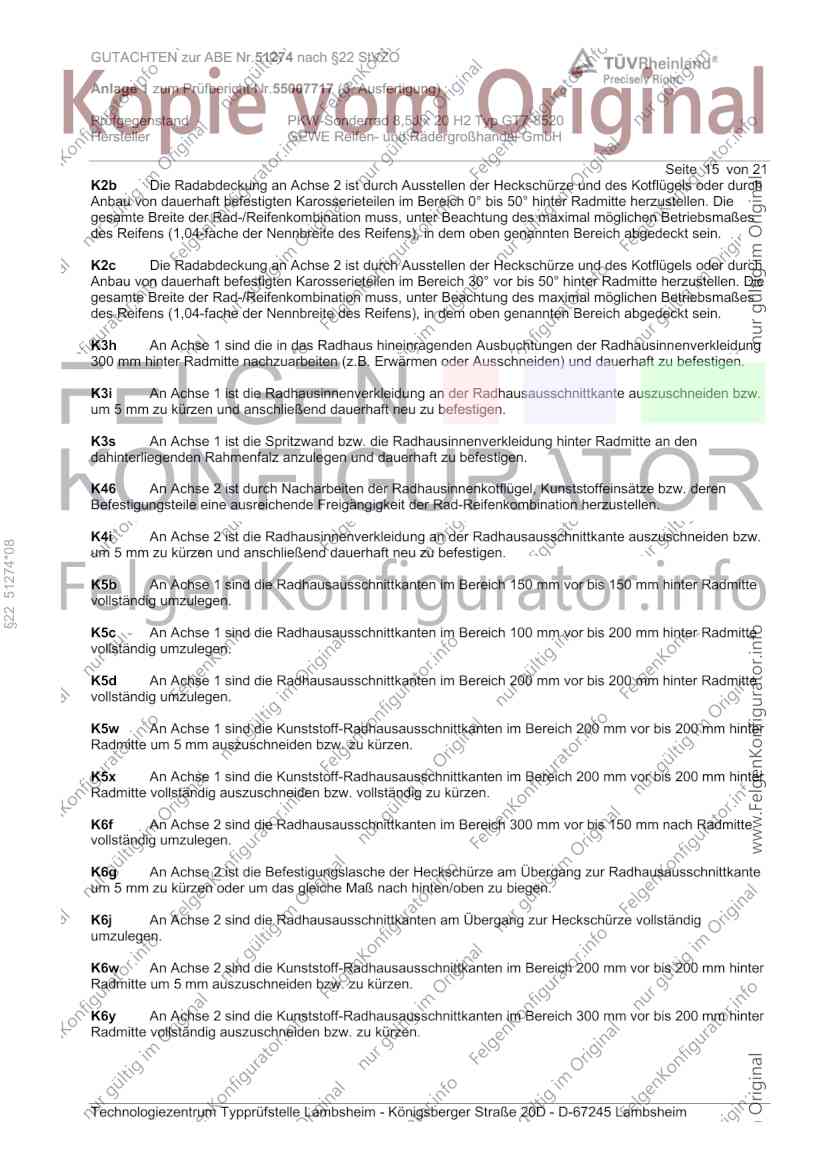

Seite 15 von 21
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
§22 51274*08
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.

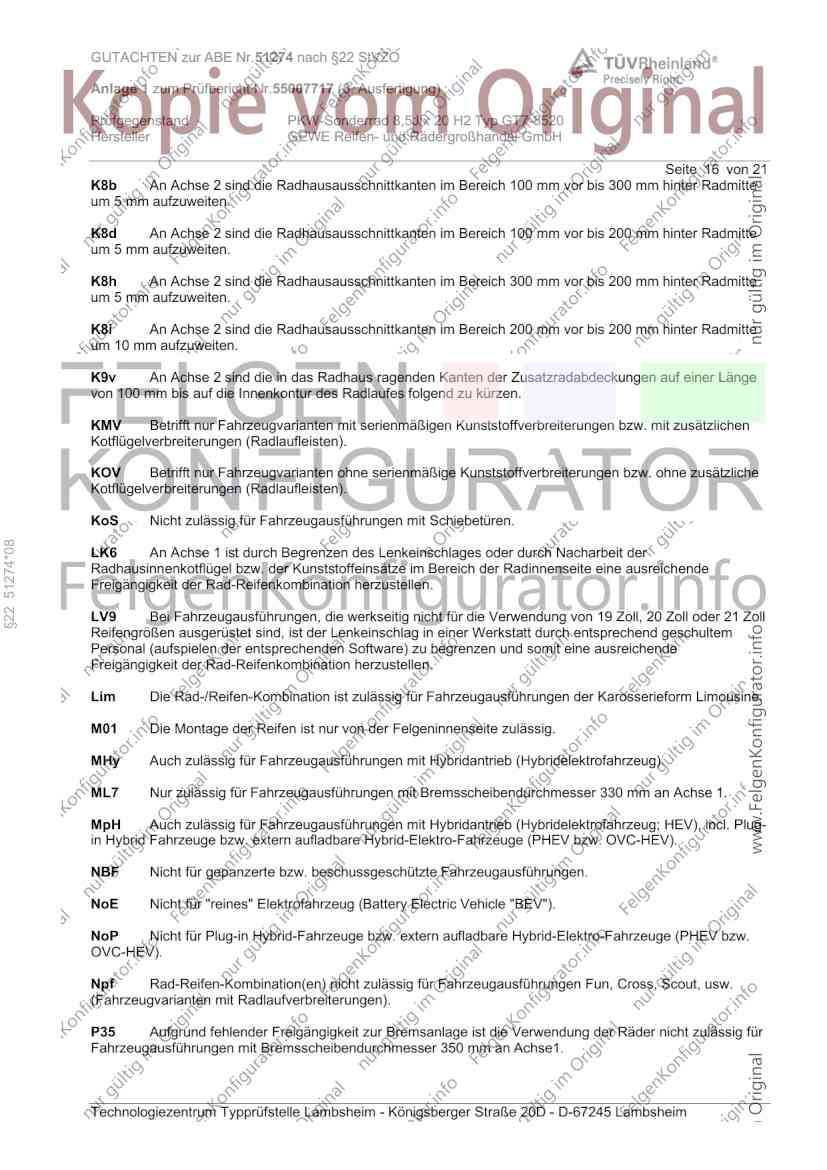

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 16 von 21
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
§22 51274*08
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll
Reifengrößen ausgerüstet sind, ist der Lenkeinschlag in einer Werkstatt durch entsprechend geschultem
Personal (aufspielen der entsprechenden Software) zu begrenzen und somit eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.

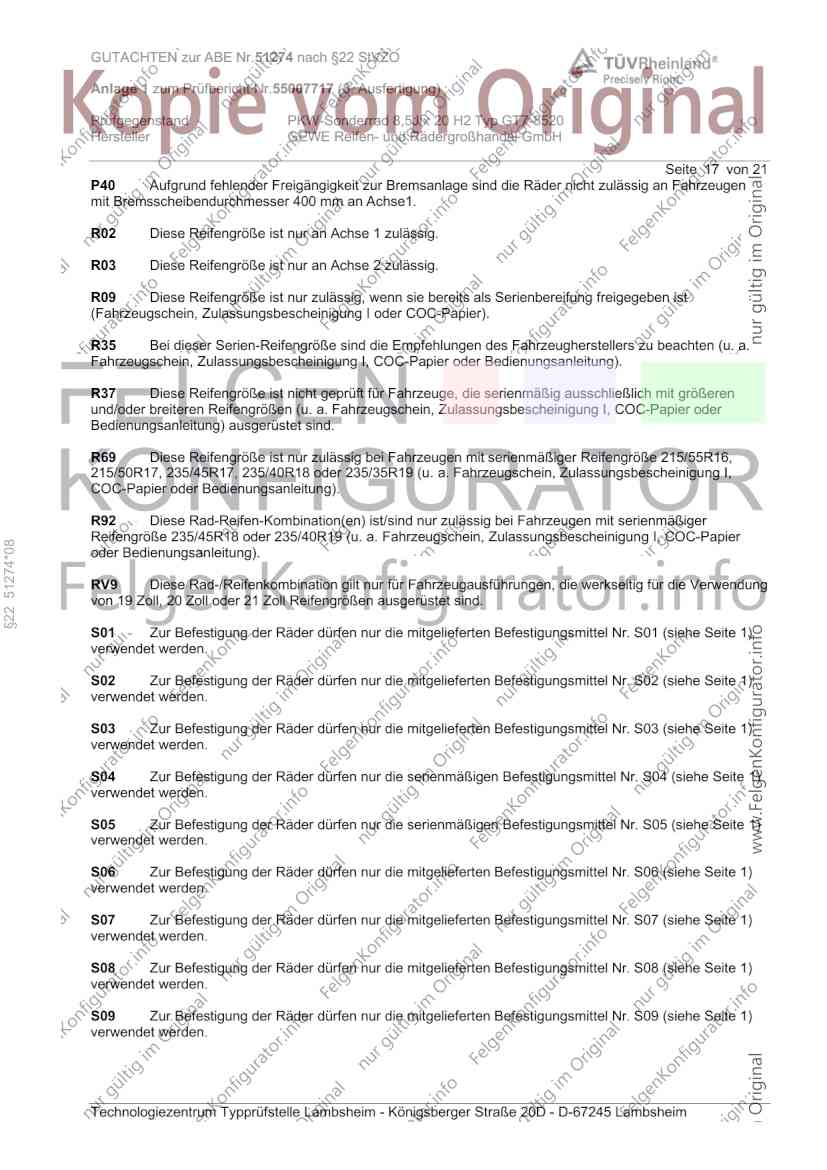

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 17 von 21
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
§22 51274*08
oder Bedienungsanleitung).
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die Verwendung
von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.

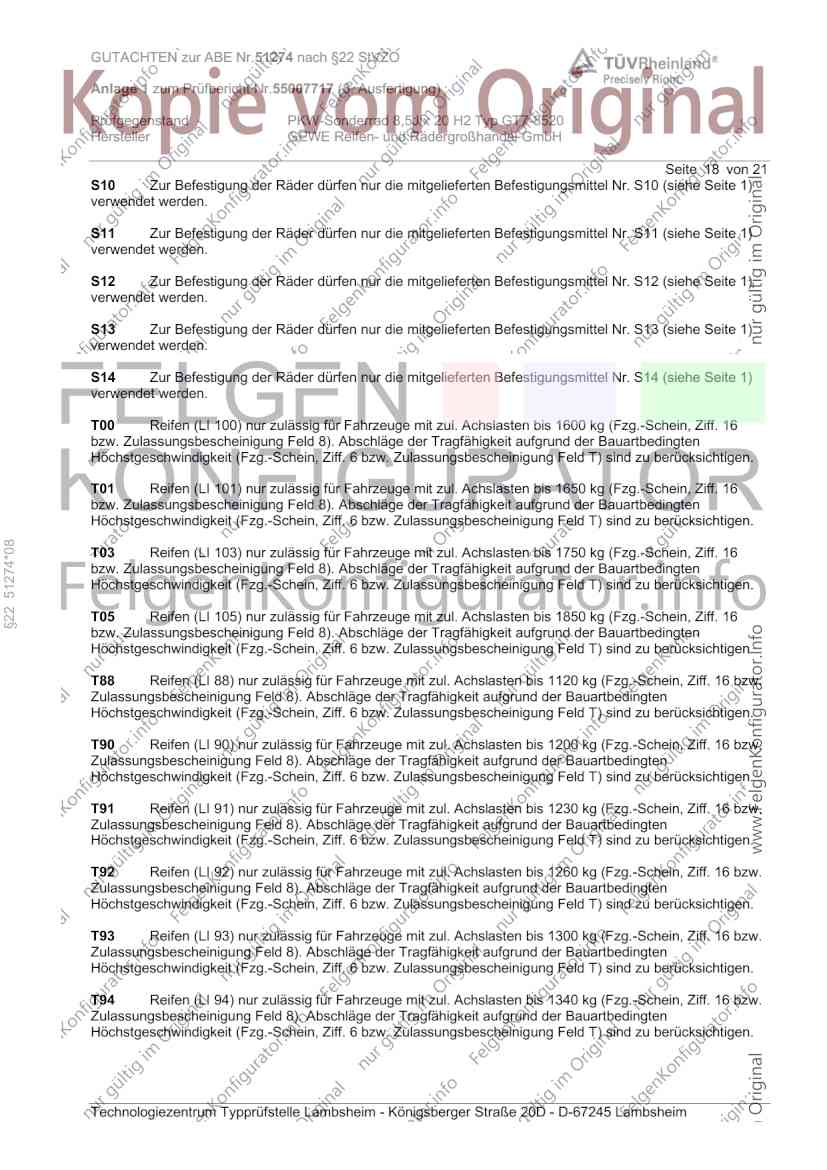

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 18 von 21
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe Seite 1)
verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe Seite 1)
verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe Seite 1)
verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe Seite 1)
verwendet werden.
S14 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S14 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 51274*08
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.

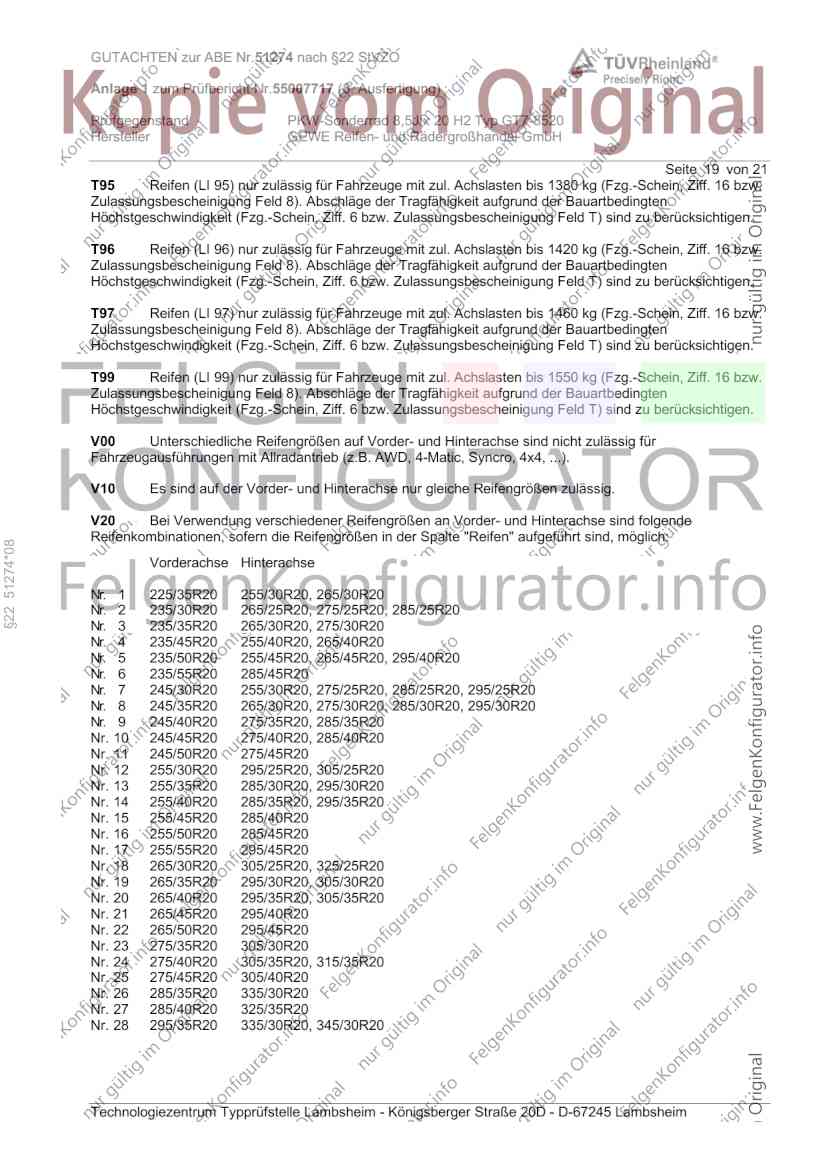

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 19 von 21
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V10 Es sind auf der Vorder- und Hinterachse nur gleiche Reifengrößen zulässig.
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
§22 51274*08
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 255/30R20, 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 245/50R20 275/45R20
Nr. 12 255/30R20 295/25R20, 305/25R20
Nr. 13 255/35R20 285/30R20, 295/30R20
Nr. 14 255/40R20 285/35R20, 295/35R20
Nr. 15 255/45R20 285/40R20
Nr. 16 255/50R20 285/45R20
Nr. 17 255/55R20 295/45R20
Nr. 18 265/30R20 305/25R20, 325/25R20
Nr. 19 265/35R20 295/30R20, 305/30R20
Nr. 20 265/40R20 295/35R20, 305/35R20
Nr. 21 265/45R20 295/40R20
Nr. 22 265/50R20 295/45R20
Nr. 23 275/35R20 305/30R20
Nr. 24 275/40R20 305/35R20, 315/35R20
Nr. 25 275/45R20 305/40R20
Nr. 26 285/35R20 335/30R20
Nr. 27 285/40R20 325/35R20
Nr. 28 295/35R20 335/30R20, 345/30R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 20 von 21
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country (Typ
M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
§22 51274*08
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. März 2026 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51274 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55007717 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20 H2 Typ GT7-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 21 von 21
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum November 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. März 2026
§22 51274*08
Wagner 00464597.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
