GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 1 von 22
Auftraggeber Arcasting S.r.l.
Via Monte Santo, 41
I-31039 Riese Pio X (TV)
39 02 0140611
Prüfgegenstand PKW-Sonderrad
Modell A248
Typ A248A
Radgröße 8J X 19 EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ ZentrierringLochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
A248A40S5 A248A PCD108 ET40 / Ø67,1-Ø63,4 5/108/63,4 40 800 2200
108A671
Kennzeichnungen
KBA-Nummer 100017
Herstellerzeichen ARCASTING
Radtyp und Ausführung A248A...(s.o.)
Radgröße 8J X 19 EH2+
Einpresstiefe ET...(s.o.)
§22 100017*00
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 130 -
S02 Schraube M14x1,5 Kegel 60° 140 28,3
S03 Schraube M14x1,5 Kegel 60° 180 33
S04 Mutter M12x1,5 Kegel 60° 110 -
S05 Mutter M12x1,5 Kegel 60° 125 -
S06 Mutter M14x1,5 Kegel 60° 125 -
S07 Mutter M12x1,5 Kegel 60° 135 -
S08 Mutter M14x1,5 Kegel 60° 135 -
S09 Mutter M12x1,5 Kegel 60° 140 -
S10 Mutter M14x1,5 Kegel 60° 140 -
S11 Schraube M14x1,5 Kegel 60° 140 33
S12 Schraube M14x1,5 Kegel 60° 180 28,3
S13 Mutter M14x1,5 Festigkeitsklasse 10 Kegel 60° 220 -
S14 Mutter M14x1,5 Festigkeitsklasse 10 Kegel 60° 170 -
S15 Serienschraube M14x1,5 Kegel 60° 140 33,5
S16 Mutter M14x1,5 Festigkeitsklasse 10 Kegel 60° 204 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 2 von 22
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Lynk&Co
Smart
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K1a K25 K29 K2b K41 K42 K45 A01 A12 A14
DM2 K46 K56 T88 A21 B02 S01
e13*2001/116*0109*.
Ford C-Max (Compact) 63-134 225/35R19 K1a K2b T84 T88 A01 A12 A14
DXA 63-134 235/35R19 K1a K1b K2b K5d T87 T91 A21 A58 B02
e13*2007/46*1103*.. 63-134 245/30R19 K1c K2a K2b K4i K5d K6i K8e KoS S07
- incl. Facelift 2015 T89
§22 100017*00
Ford Edge 132-155 235/55R19 A91 A14 A21 A56
SBF 132-155 255/50R19 A01 A12 K1a K1b K2a K2b S13
e1*2007/46* 132-155 265/50R19 A01 A12 K1c K2c
1524*00-02
Ford Edge 110-175 235/55R19 A91 A14 A21 A57
SBF 110-175 255/50R19 A01 A12 K1a K1b K2a K2b S13
e1*2007/46* 110-175 265/50R19 A01 A12 K1c K2c
1524*03-..
ab MJ 2019
Ford Focus (II) 59-166 225/35R19 A01 Car Flh K56 Sth T84 T88 A12 A14 A21
DA3, DB3 B02 S01
e13*2001/116*
0144,0157*..
Ford Focus (III) 63-134 225/35R19 A01 K1a K8d T84 T88 A12 A14 A21
DYB 63-134 235/35R19 A01 K1a K1b K2b K4b K8d T87 A58 Car Flh
e13*2007/46*1138*.. T91 Lim S01
- incl. Facelift 2014 63-134 245/30R19 A01 K1c K2b K4b K5d K6g K8m
T89
Ford Focus (IV) 63-134 225/35R19 K1a K2b T84 T88 A01 A12 A14
DEH 63-134 225/40R19 K1a K2b A21 A58 F23
e13*2007/46*1911*.. 63-134 235/35R19 K1a K1b K2b K5b Flh KOV NoP
63-134 245/35R19 K1c K2b K5d K8h S07
Ford Focus (IV) 85-134 225/35R19 K1a K2b T84 T88 A01 A12 A14
DEH 85-134 225/40R19 K1a K2b A21 A58 F24
e13*2007/46*1911*.. 85-134 235/35R19 K1a K1b K2b K5b T87 T91 Flh KOV NoP
85-134 245/35R19 K1c K2b K5d K8h S07
Ford Focus Active (IV) 63-134 225/40R19 A12 A14 A21
DEH 63-134 235/40R19 A01 K5w K6w A58 Flh KMV
e13*2007/46* 63-134 245/35R19 A01 K5w K6w NoP V19 S07
1911*03-.. 63-134 245/40R19 A01 K5w K6w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 3 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Cabrio (II) 74-107 225/35R19 K2b K44 K46 K56 T88 A01 A12 A14
DB3 A21 B02 Cbo
e13*2001/116*0157*. S01
Ford Focus RS (III) 257 225/35R19 M+S T88 A12 A14 A21
DYB, DYB-RS 257 235/35R19 A01 K1a K2b A56 Flh S01
e13*2007/46*1138*..; 257 245/30R19 A01 K1a K1b K2a K2b K9v T89
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 225/35R19 K1a K8d T88 A01 A12 A14
DYB 136, 184 235/35R19 K1a K1b K2b K4b K8d A21 A58 Car
e13*2007/46*1138*.. 136, 184 245/30R19 K1c K2b K4b K5d K6g K8m T89 Flh S01
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 225/35R19 M+S T88 A12 A14 A21
DEH 140, 206 235/35R19 A01 K1a K2b K4i K5b K8d K9v A58 Car F80
e13*2007/46* T87 T91 Flh ML7 S07
1911*05-.. 140, 206 245/35R19 A01 K1c K2b K4i K5d K8i K9v
- ohne Track-Pack
Ford Focus Turnier (IV) 63-134 225/35R19 K1a K2b T88 A01 A12 A14
§22 100017*00
DEH 63-134 225/40R19 K1a K2b A21 A58 Car
e13*2007/46*1911*.. 63-134 235/35R19 K1a K1b K2b K5b T87 T91 F24 KOV NoP
63-134 245/35R19 K1c K2b K5d K8b S07
Ford Focus Turnier Active 63-134 225/40R19 A12 A14 A21
(IV) 63-134 235/40R19 A01 K5w K6w A58 Car F24
DEH 63-134 245/35R19 A01 K5w K6w KMV NoP V19
e13*2007/46* 63-134 245/40R19 A01 K5w K6w S07
1911*03-..
Ford Galaxy (II) 74-149 235/40R19 T96 A12 A14 A21
WA6 A58 B02 S14
e13*2001/116*
0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A14 A21
WA6, WAH6 88-177 245/40R19 A01 K3h T94 T98 A57 MHy NoE
e13*2001/116* 88-177 245/45R19 A01 K3h S13
0185*24-..;
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A14 A21
DM2 100-147 245/40R19 A01 K1a A57 B02 S01
e13*2001/116* 100-147 245/45R19 A01 K1a
0109*19-31
Ford Kuga (II) 85-134 225/45R19 R37 A12 A14 A21
DM2 85-178 235/40R19 A57 S07
e13*2001/116* 85-178 235/45R19
0109*31-.. 85-178 245/40R19 A01 K1a K1b K2b
- ab Modell 2013 85-178 245/45R19 A01 G01 K1a K1b K2b
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 4 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (III) 88-140 225/55R19 A12 A14 A21
DFK 88-140 235/50R19 A57 NoP S07
e13*2007/46*2188*.. 88-140 245/50R19 A01 K1c K2b K6y
- incl. Facelift 2024 88-140 255/45R19 A01 K6y
Ford Kuga (III) PHEV 111, 112 225/55R19 A12 A14 A21
DFK, DFHK 111, 112 235/50R19 A58 S07
e13*2007/46*2188*..; 111, 112 245/50R19 A01 K1c K2b K6y
e13*2018/858* 111, 112 255/45R19 A01 K6y
00042*..
- Plug-in Hybrid
- incl. Facelift 2024
Ford Mondeo (III) 66-166 225/35R19 K1c K2b K56 T84 T88 A01 A12 A14
B4Y, B5Y 66-166 235/35R19 G01 K1c K2b K44 K46 K56 T87 A21 A58 B02
e1*98/14* T91 Flh Sth S04
0154,0155*..
Ford Mondeo (IV) 74-176 235/35R19 G40 K2b T87 T91 A01 A12 A14
BA7 74-176 235/40R19 G81 K2b R69 A21 A58 B02
e13*2001/116* Flh Lim S09
§22 100017*00
74-176 245/30R19 K1a K1b K2b T89 X98
0249*00-25 74-176 245/30R19 G98 K1a K1b K2b T89
- incl. Facelift 2010 74-176 245/35R19 G81 K1a K1b K2b T89 T93
81,92,107 225/35R19 G40 K2b T88 X98
Ford Mondeo (V) 85-177 225/40R19 T89 T93 A12 A14 A21
BA7 85-177 235/40R19 A01 K2b K6g A57 Flh Lim
e13*2001/116* 85-177 245/35R19 A01 K1a K1b K2b K4i K6g K6j S07
0249*26-.. T89 T93
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid (V) 103 225/40R19 T93 A12 A14 A21
BA7-HEV, BA7H 103 235/40R19 A01 K2b K6g A58 Car Lim
e13*2007/46*1485*.. 103 245/35R19 A01 K1a K1b K2b K4i K6g K6j S07
T93
Ford Mondeo Turnier (III) 66-166 225/35R19 K1c K2b K46 T88 A01 A12 A14
BWY 66-166 235/35R19 G01 K1c K2c K46 T87 T91 A21 A58 B02
e1*98/14*0156*.. Car S04
Ford Mondeo Turnier (IV) 74-176 235/35R19 G40 K2b T87 T91 A01 A12 A14
BA7 74-176 235/40R19 G81 K2b R69 T92 T96 A21 A58 B02
e13*2001/116* 74-176 245/35R19 G81 K1a K1b K2b T89 T93 Car S09
0249*00-25 81,92 225/35R19 G40 K2b T88 X98
- incl. Facelift 2010 81,92 245/30R19 K1a K1b K2b T89 X98
81,92 245/30R19 G98 K1a K1b K2b T89
Ford Mondeo Turnier (V) 85-177 225/40R19 T89 T93 A12 A14 A21
BA7 85-177 235/40R19 A01 K2b K6g A57 Car S07
e13*2001/116* 85-177 245/35R19 A01 K1a K1b K2b K4i K6g K6j
0249*26-.. T89 T93
- ab MJ 2015 (MK5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 5 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mustang Mach-E 100-140 225/55R19 K2b A01 A12 A14
LSK, LSBK 100-140 235/50R19 K1a K1b K2b A21 A57 S16
e13*2007/46*2387*..; 100-140 245/50R19 K1c K2c
e1*2018/858*00365*.. 100-140 255/45R19 K1a K1b K2b
- Elektro
Ford Puma 70-114 225/40R19 K1b A01 A12 A14
J2K 70-114 235/40R19 K1a K1b K2b K3s A21 A58 NoE
e9*2007/46* 70-114 245/35R19 K1a K1b K2b K5w NoP V19 S07
3165*00-15
Ford Puma 92, 114 225/40R19 K1b A01 A12 A14
J2K 92, 114 235/40R19 K1a K1b K2b K3s A21 A58 NoE
e9*2007/46*3165*16-.. 92, 114 245/35R19 K1a K1b K2b K5w NoP V19 S07
- ab Facelift 2024
Ford Puma ST 118, 147 225/40R19 K1b A01 A12 A14
J2K 118, 147 235/40R19 K1a K1b K2b K3s A21 A58 NoE
e9*2007/46* 118, 147 245/35R19 K1a K1b K2b K5w NoP V19 S07
3165*00-15
§22 100017*00
Ford Puma ST 118, 147 225/40R19 K1b A01 A12 A14
J2K 118, 147 235/40R19 K1a K1b K2b K3s A21 A58 NoE
e9*2007/46*3165*16-.. 118, 147 245/35R19 K1a K1b K2b K5w NoP V19 S07
- ab Facelift 2024
Ford S-Max (I) 74-176 225/40R19 T93 A12 A14 A21
WA6 74-176 235/40R19 A01 K2b T92 T96 A58 B02 S14
e13*2001/116* 74-176 245/35R19 A01 K1a K2b K46 T93
0185*00-23
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A14 A21
WA6, WAH6 88-177 245/40R19 A01 K3h T94 T98 A57 MHy NoE
e13*2001/116* 88-177 245/45R19 A01 K3h S13
0185*24-..;
e13*2007/46*2374*..
- ab MJ 2016
Ford Tourneo Courier 92 225/40R19 T89 T93 A12 A14 A21
N1P 92 235/35R19 T91 A58 NoE NoP
e13*2018/858*00648*.. 92 235/40R19 T92 T96 S07
92 245/35R19 T89 T93
Ford Transit/Tourneo 55-125 225/40R19 K1a T93 A01 A12 A14
Connect 55-125 235/35R19 K1a K1b K2b K4i K6f T91 A21 A58 S07
PJ2, PU2 55-125 245/35R19 K1c K2a K2b K3b K4i K6f K8h
e1*2001/116* K8x T93
0207*16-25;
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern M12x1,5
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 6 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Transit/Tourneo 55-88 225/40R19 G01 K1a T93 A01 A12 A14
Connect 55-88 235/35R19 K1a K1b K2b K4i K6f T91 A21 A58 S16
PJ2, PU2 55-88 245/35R19 K1c K2a K2b K3b K4i K6f K8h
e1*2001/116* K8x T93
0207*26-..;
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit Radmuttern M14x1,5
Ford Transit/Tourneo 73, 74 225/40R19 A01 G15 T89 T93 A12 A14 A21
Courier 73, 74 235/35R19 A01 G15 T91 A58 NoE NoP
N3P 73, 74 235/40R19 A01 G15 T92 T96 S07
e13*2018/858*00649*.. 73, 74 245/30R19 T89
- nur mit 15 Zoll 73, 74 245/35R19 A01 G15 T89 T93
Serienbereifung
Ford Transit/Tourneo 73-92 225/40R19 T89 T93 A12 A14 A21
Courier 73-92 235/35R19 T91 A58 NoE NoP
N3P 73-92 235/40R19 T92 T96 Z16 Z17 S07
e13*2018/858*00649*.. 73-92 245/35R19 T89 T93
§22 100017*00
- mit 16/17 Zoll
Serienbereifung
Jaguar F-Pace 120-132 235/55R19 A10 A14 A21 A57
DC 120-132 245/55R19 A10 S06
e11*2007/46*3324*..; 120-280 255/55R19 A32
e5*2007/46*1047*:: 120-280 265/50R19 A12
120-280 265/55R19 A12
120-280 275/50R19 A01 A12 K1a K1b
Jaguar XE 120-184 225/40R19 K1a T93 A01 A12 A14
JA 120-184 235/35R19 K1a T91 A21 A58 Lim
e11*2007/46*2150*.., 120-184 235/40R19 K1a P35 V19 S05
e5*2007/46*1049*.. 120-184 245/35R19 K1a T93
Jaguar XF 120-202 235/40R19 A32 A14 A21 B03
CC9 120-202 235/45R19 A12 Lim S05
e11*2001/116*0323*. 120-202 245/40R19 A12
Jaguar XF 120-221 225/45R19 A12 R37 T92 T96 A14 A21 A58
JB 120-221 235/40R19 A91 R37 T92 T96 Lim V19 S05
e11*2007/46*2981*.., 120-280 245/40R19 A12
e5*2007/46*1048*..
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A14 A21
N*3 152-291 245/45R19 A01 K41 M+S R09 B02 NBF S05
e11*2001/116*0217*.. 152-291 255/40R19 A01 K41
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 K56 A01 A12 A14
CF1 T84 T88 Y16 A21 B02 Lim
e11*98/14*0176*.. S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 7 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Discovery 110-177 225/55R19 AS9 R37 A14 A21 A57
Sport 110-213 235/50R19 A98 S08
LC 110-213 235/55R19 AS9
e11*2007/46*1659*..; 110-213 245/50R19 A01 A12 K1a K1b
e5*2007/46*1058*00-02 110-213 255/50R19 A01 A12 K1a K1b K2b
- bis Modelljahr 2019
Land Rover Discovery 120-150 225/55R19 A98 R37 A14 A21 A57
Sport 120-213 235/55R19 A98 MpH S08
LC
e5*2007/46*1058*01-..
- ab Modelljahr 2020
Land Rover Freelander 2 110-171 235/55R19 K1a K2b A01 A12 A14
LF 110-171 255/50R19 K1c K2b A21 S10
e11*2001/116*0300*.
Land Rover Range-Rover 110-213 235/50R19 A12 A14 A21
Evoque 110-213 235/55R19 A57 Cbo Cpe
LV, LV-A 110-213 245/50R19 Y85 S10
e11*2007/46*0223*..;
§22 100017*00
110-213 255/45R19
e3*2007/46*0221*..
Land Rover Range-Rover 110-147 225/55R19 R37 A12 A14 A21
Evoque 110-221 235/55R19 A57 MpH S08
LZ 110-221 245/50R19
e5*2007/46*0076*..
Land Rover Range-Rover 132-184 235/55R19 A10 R37 A14 A21 A56
Velar 132-184 245/55R19 A10 R37 NoP Z18 S10
LY 132-280 255/55R19 A10 152
e11*2007/46*3954*..; 132-280 265/50R19 A91
e5*2007/46*1057*.. 132-280 265/55R19 A12 150
132-280 275/50R19 A01 A12 K1a 153
Lynk & Co 01 105 235/50R19 K1a K1b K2b A01 A12 A14
GX6 105 245/45R19 K2b A21 A58 B65
e9*2018/858*11032*.. 105 255/45R19 K1a K1b K2b NoP V19 S11
- Hybrid
Smart #1 75, 116 235/45R19 K1a K1b A01 A12 A14
HX11 75, 116 245/40R19 K1c T98 A21 A57 S03
e1*2018/858*00227*..
- Elektro
Smart #3 75, 116 245/45R19 A91 A14 A21 A57
HC11 S12
e1*2018/858*00349*..
- Elektro
Volvo C30 73-169 225/35R19 K1c K2b K41 K42 K45 T84 T88 A01 A12 A14
M, M-2D 73-169 235/35R19 K1c K25 K2b K41 K42 K45 A21 A58 B02
e4*2001/116*0076*.., Com S04
e1*2001/116*0427*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 8 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo C70 100-169 225/35R19 T88 A12 A14 A21
M 100-169 235/35R19 T87 T91 B02 Cbo S04
e4*2001/116*
0076*08-..
Volvo EX30 75, 116 225/45R19 A32 T96 A14 A21 A57
2 75, 116 225/50R19 A01 A12 K1a K1b K2b S02
e9*2018/858*11478*.. 75, 116 235/45R19 A90
- Elektro 75, 116 245/45R19 A01 A12 K1a K1b K2b
Volvo S40, V50 73-169 225/35R19 K41 K42 K45 K46 T84 T88 A01 A12 A14
M 73-169 235/35R19 K25 K42 K43 K45 K46 T87 T88 A21 B02 Car
e4*2001/116*0076*.. K1c K2b Lim
S04
Volvo S60 120-186 225/40R19 R37 T89 T93 A12 A14 A21
Z 120-240 235/40R19 A57 KOV Lim
e4*2007/46* 120-240 245/40R19 A01 GV2 LV4 NBF NoP S11
1315*05-.. 120-240 245/40R19 Z20
Volvo S60, V60 84-177 225/35R19 A58 K2b K4i K6f T88 A01 A12 A14
§22 100017*00
F, F-N2D 84-177 245/30R19 A58 K1c K2b K4i K6f T89 A21 A57 Car
e9*2007/46*0023*..; 84-180 235/35R19 K1a K1b K2b K4i K6f T87 T91 Lim Npf V00
e13*2007/46*1157*.. 84-242 235/40R19 G03 K1a K1b K2b K3i K4i K6f V19 S11
84-242 245/35R19 K1c K2b K4i K6f T89 T93
Volvo S60, V60 Polestar 258, 270 235/40R19 K1a K1b K2b K3i K4i K5f K6r A01 A12 A14
F, F-N2D 258, 270 245/35R19 K1c K2b K3i K4i K5f K6r K7b A21 A56 Car
e9*2007/46*0023*..; 258, 270 245/40R19 K1c K2b K3i K4i K5f K6r K7b Lim Npf S11
e13*2007/46*1157*..
Volvo S60CC, V60CC 110-187 225/45R19 A12 A14 A21
F 110-187 235/40R19 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s Lim S11
- Cross Country 110-187 245/40R19 A01 K1a K1b K5w
Volvo S80 80-180 235/35R19 T91 A12 A14 A21
A, A-2D 80-232 225/40R19 T93 S11
e9*2001/116*0057*.., 80-232 235/40R19 A01 G03 T92 T96
e1*2001/116*0504*.. 80-232 235/40R19 R09 T92 T96
80-232 245/35R19 A01 K1a K1b K2b K46 T93
Volvo S90, V90 110-187 225/45R19 A12 R37 A14 A21 A57
P 110-187 235/40R19 A98 R37 Car KOV Lim
e4*2007/46*1067*.. 110-240 245/40R19 A98 NBF NoP S11
Volvo S90, V90 -T6/T8 186-235 245/40R19 A98 T98 A14 A21 A56
P B65 Car KOV
e4*2007/46*1067*.. Lim S11
- Twin Engine Hybrid
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A14 A21
M, M-N2E 84 - 187 235/35R19 A01 K1c K2b K6g T87 T91 A58 Flh V19
e4*2001/116* 84 - 187 245/30R19 A01 K1c K2b K6g T89 X4V S01
0076*27-..;
e13*2007/46*1337*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 9 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 CC 84-187 225/40R19 A33 A14 A21 A57
M, M-N2E 84-187 235/35R19 A01 A12 K1a K1b T87 T91 Flh S01
e4*2001/116* 84-187 245/35R19 A01 A12 K1c
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R19 G81 K1a K1b K2b K3i K4i K5b A01 A12 A14
G K6f T96 A21 A56 Car
e9*2007/46*0093*.. 120-162 245/35R19 K1c K2b K4i K6f T93 S11
- Twin Engine Hybrid
Volvo V60 110-186 225/40R19 R37 T89 T93 A12 A14 A21
Z 110-240 235/40R19 A57 Car KOV
e4*2007/46*1315* 110-240 245/40R19 A01 GV2 LV4 NBF NoP S11
110-240 245/40R19 Z20
Volvo V60 CC 110-186 225/45R19 K1c K2b A01 A12 A14
Z 110-186 235/45R19 K1c K2a K2b A21 A56 Car
e4*2007/46*1315*.. 110-186 245/40R19 K1c K2c K5w K6w KMV NBF NoP
- Cross Country S11
§22 100017*00
110-186 245/45R19 K1c K2c K5w K6w
Volvo V60, S60 -T6/T8 186-233 235/40R19 T96 A12 A14 A21
Z 186-233 245/40R19 A01 GV2 LV4 A56 Car KOV
e4*2007/46*1315*.. 186-233 245/40R19 Z20 Lim MpH S11
- Twin Engine Hybrid
Volvo V70 80-180 235/35R19 T91 A12 A14 A21
B, /-2D, /-N2D, /-N2E 80-224 225/40R19 T93 Car X7V S11
e9*2001/116*0065*..; 80-224 235/40R19 A01 G03 T92 T96
e1*2001/116*0505*..; 80-224 235/40R19 R09 T92 T96
e1*2007/46*0495*..; 80-224 245/35R19 A01 K1a K1b K46 T93
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/50R19 K1c K2b A01 A12 A14
P 120-240 245/45R19 K1a K2b A21 A56 KMV
e4*2007/46*1067*01-.. 120-240 255/45R19 K1c K2b NBF NoP S11
- Cross Country
Volvo XC40 95-184 235/50R19 K1a K1b K2a K2b A01 A12 A14
X 95-184 245/45R19 K2b A21 A57 MpH
e9*2007/46*3146*.. 95-184 245/50R19 K1c K2c NoE S11
95-184 255/45R19 K1a K1b K2a K2b
Volvo XC60 100-242 235/55R19 K1c K2b A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A21 A57 S11
e9*2001/116*0068*..; 100-242 255/45R19 K1c K2b
e1*2001/116*0507*..; 100-242 255/50R19 K1c K2b
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/50R19 K1c K2c A01 A12 A14
U 110-240 235/55R19 K1c K2c A21 A57 KOV
e4*2007/46*1220*.. 110-240 245/50R19 K1c K2c NoP S11
- ohne Radhaus- 110-240 255/45R19 K1c K2c
Verbreiterungen 110-240 255/50R19 K1c K2c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 10 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 110-240 235/50R19 K1a K1b K2c A01 A12 A14
U 110-240 235/55R19 K1a K1b K2c A21 A57 KMV
e4*2007/46*1220*.. 110-240 245/50R19 K1a K1b K2c NoP X5V S11
- mit Radhaus- 110-240 255/45R19 K1a K1b K2c
Verbreiterungen 110-240 255/50R19 K1c K2c
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 110-240 235/50R19 A98 A14 A21 A57
U 110-240 235/55R19 A12 KMV NoP X6V
e4*2007/46*1220*.. 110-240 245/50R19 A12 S11
- mit Radhaus- 110-240 255/45R19 A12
Verbreiterungssatz 110-240 255/50R19 A12
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/50R19 K1c K2c A01 A12 A14
U 186-235 235/55R19 K1c K2c A21 A56 KOV
e4*2007/46*1220*.. 186-235 245/50R19 K1c K2c P40 S11
- Twin Engine Hybrid 186-235 255/45R19 K1c K2c
- ohne Radhaus- 186-235 255/50R19 K1c K2c
Verbreiterungen
§22 100017*00
Volvo XC60 T6/T8 186-235 235/50R19 K1a K1b K2c A01 A12 A14
U 186-235 235/55R19 K1a K1b K2c A21 A56 KMV
e4*2007/46*1220*.. 186-235 245/50R19 K1a K1b K2c P40 X5V S11
- Twin Engine Hybrid 186-235 255/45R19 K1a K1b K2c
- mit Radhaus- 186-235 255/50R19 K1c K2c
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 T6/T8 186-235 235/50R19 A98 A14 A21 A56
U 186-235 235/55R19 A12 KMV P40 X6V
e4*2007/46*1220*.. 186-235 245/50R19 A12 S11
- Twin Engine Hybrid 186-235 255/45R19 A12
- mit Radhaus- 186-235 255/50R19 A12
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 225/45R19 T92 T96 A12 A14 A21
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 A01 K1a Car KMV S11
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1c
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC90 140-240 235/55R19 A98 156 A07 A14 A21
L 140-240 245/55R19 A12 154 A57 NBF NoP
e4*2007/46*0929*.. 140-240 255/50R19 A12 157 XCg S15
140-240 255/55R19 A12 152
Volvo XC90 140-240 235/55R19 A98 156 A07 A14 A21
L 140-240 245/55R19 A12 154 A57 NBF NoP
e4*2007/46*0929*.. 140-240 255/50R19 A01 A12 K1a K1b K2b LV3 157 S15
140-240 255/55R19 A01 A12 K1a K1b K2b LV3 152
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 11 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC90 T8 223-235 235/55R19 A98 156 A07 A14 A21
L 223-235 245/55R19 A12 154 A56 XCg S15
e4*2007/46*0929*.. 223-235 255/50R19 A12 157
- Twin Engine Hybrid 223-235 255/55R19 A12 152
Volvo XC90 T8 223-235 235/55R19 A98 156 A07 A14 A21
L 223-235 245/55R19 A12 154 A56 S15
e4*2007/46*0929*.. 223-235 255/50R19 A01 A12 K1a K1b K2b LV3 157
- Twin Engine Hybrid 223-235 255/55R19 A01 A12 K1a K1b K2b LV3 152
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
§22 100017*00
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

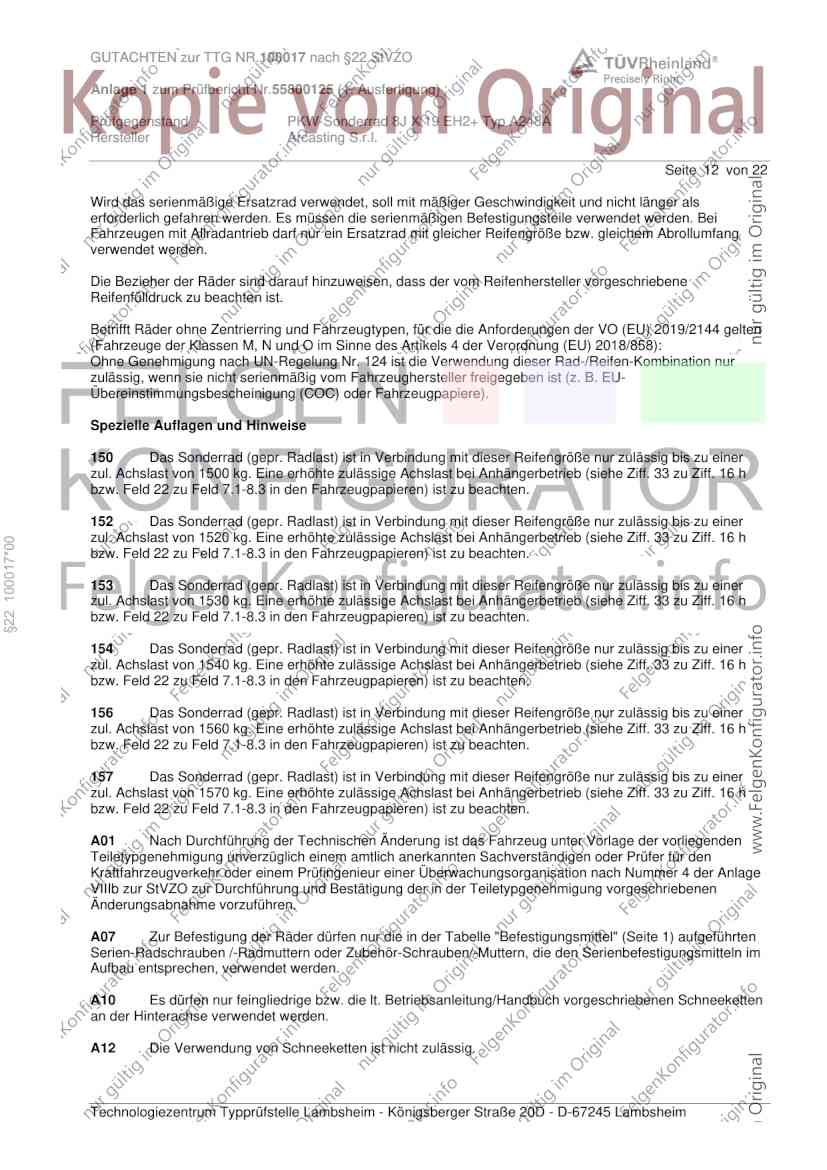

Seite 12 von 22
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
§22 100017*00
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
154 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1540 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
157 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1570 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

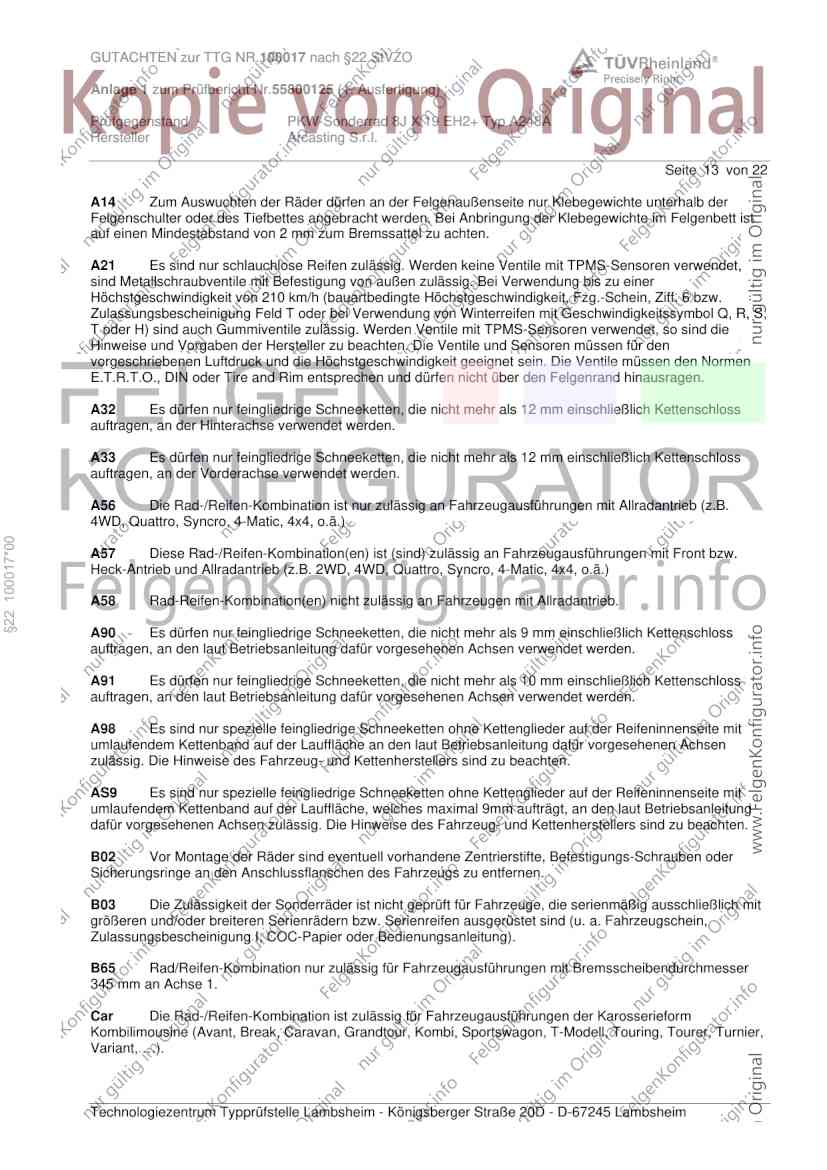

Seite 13 von 22
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
§22 100017*00
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser
345 mm an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

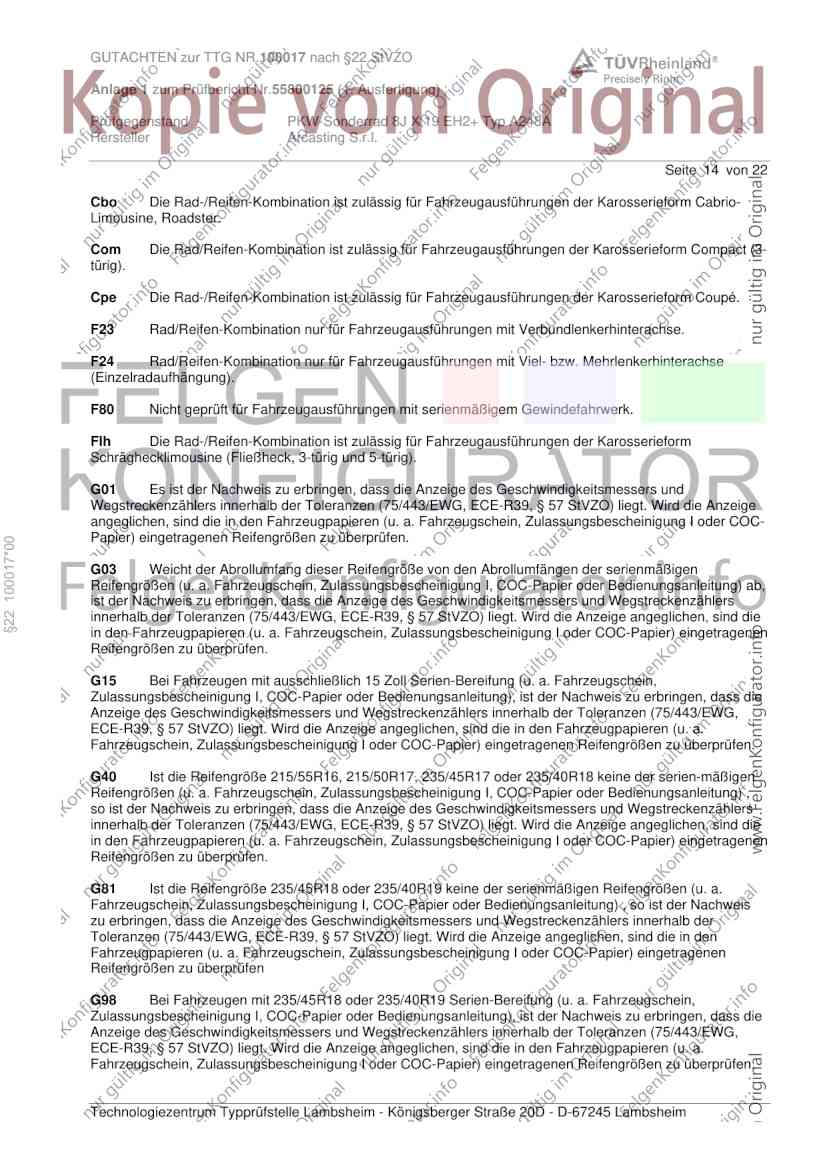

Seite 14 von 22
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Compact (3-
türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
§22 100017*00
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

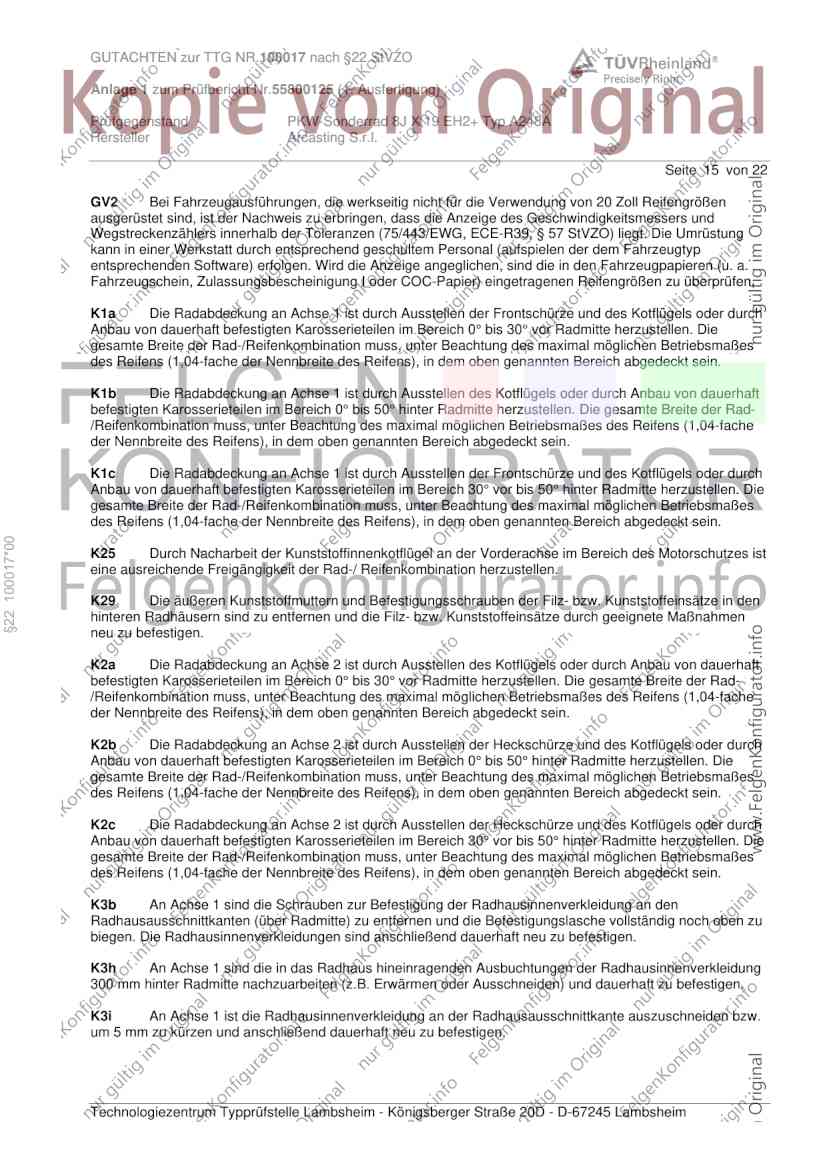

Seite 15 von 22
GV2 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Die Umrüstung
kann in einer Werkstatt durch entsprechend geschultem Personal (aufspielen der dem Fahrzeugtyp
entsprechenden Software) erfolgen. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
§22 100017*00
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze in den
hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete Maßnahmen
neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben zu
biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 16 von 22

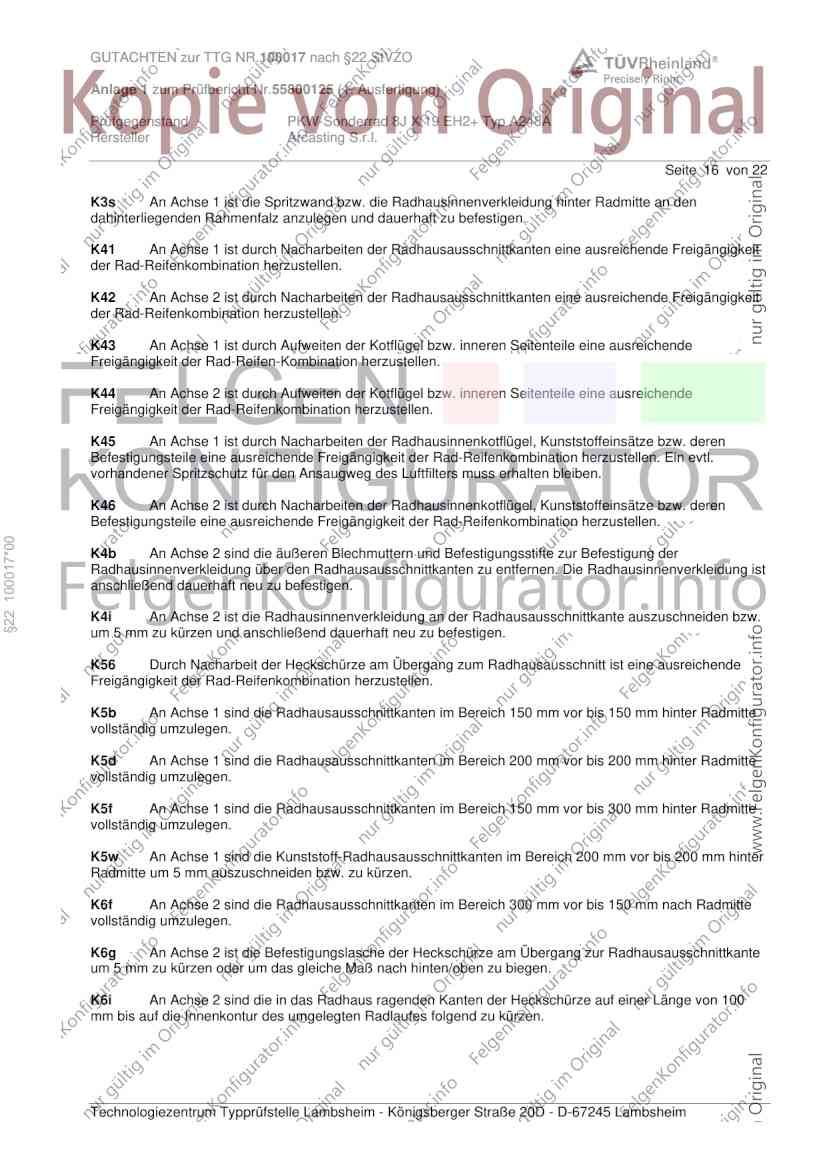

K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§22 100017*00
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverkleidung ist
anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 17 von 22

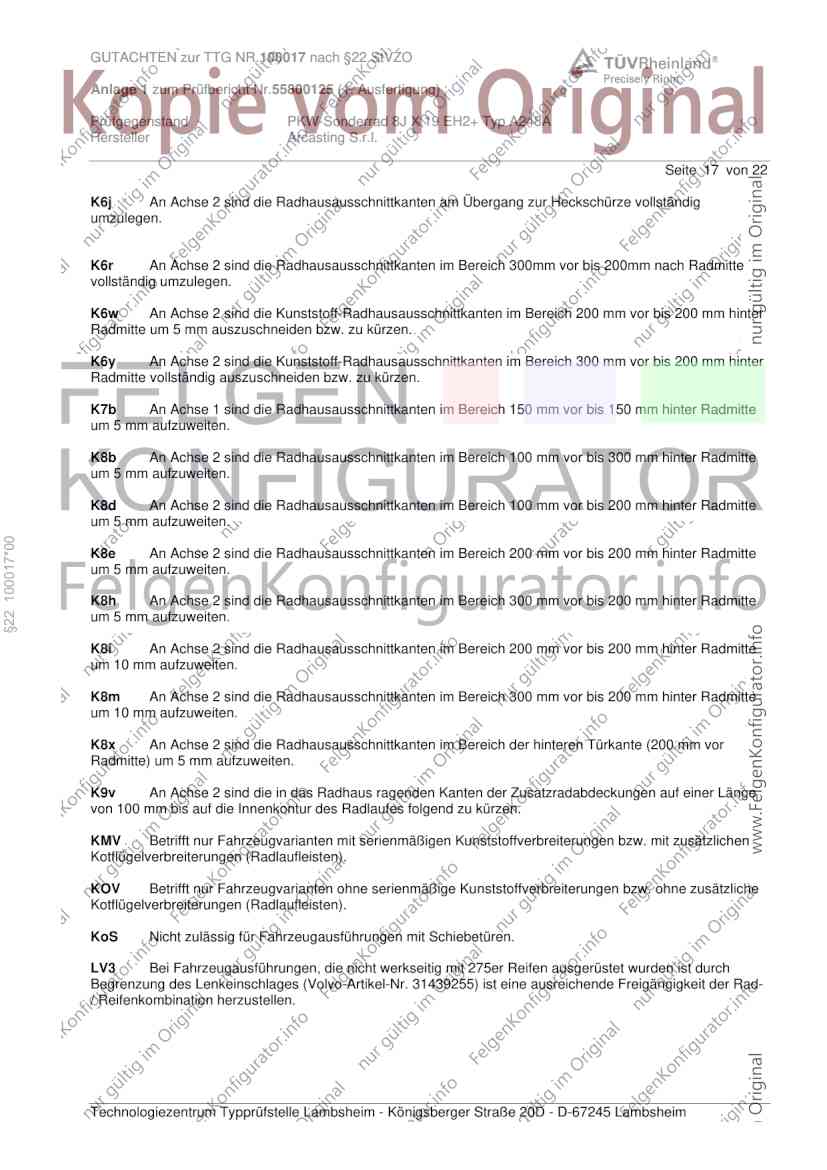

K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
§22 100017*00
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit der Rad-
/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 18 von 22
LV4 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind (2,8 Lenkradumdrehungen von Anschlag zu Anschlag), ist der Lenkeinschlag in einer
Werkstatt durch entsprechend geschultem Personal (aufspielen dem Fahrzeugtyp entsprechenden Software)
zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
§22 100017*00
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 19 von 22

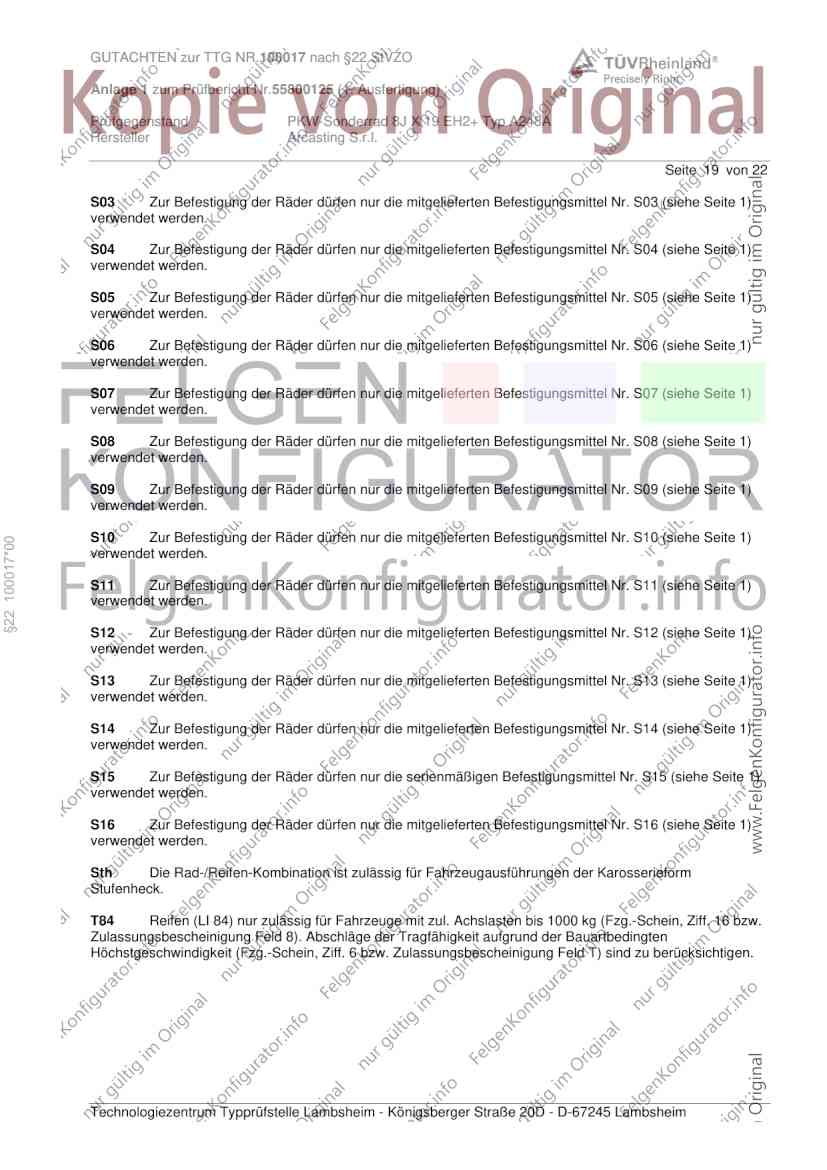

S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe Seite 1)
§22 100017*00
verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe Seite 1)
verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe Seite 1)
verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe Seite 1)
verwendet werden.
S14 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S14 (siehe Seite 1)
verwendet werden.
S15 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S15 (siehe Seite 1)
verwendet werden.
S16 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S16 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 20 von 22
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 100017*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 21 von 22
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
§22 100017*00
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country (Typ
M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 22 von 22
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet wurden
(großer Wendekreis).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe
oder elektrohydraulischem Direktschaltgetriebe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
§22 100017*00
Die Verwendungsprüfung fand am 22. Januar 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 22 und gilt für Sonderräder ab Herstellungsdatum September 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Januar 2025
Schmidt 00440603.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 100017*00
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
