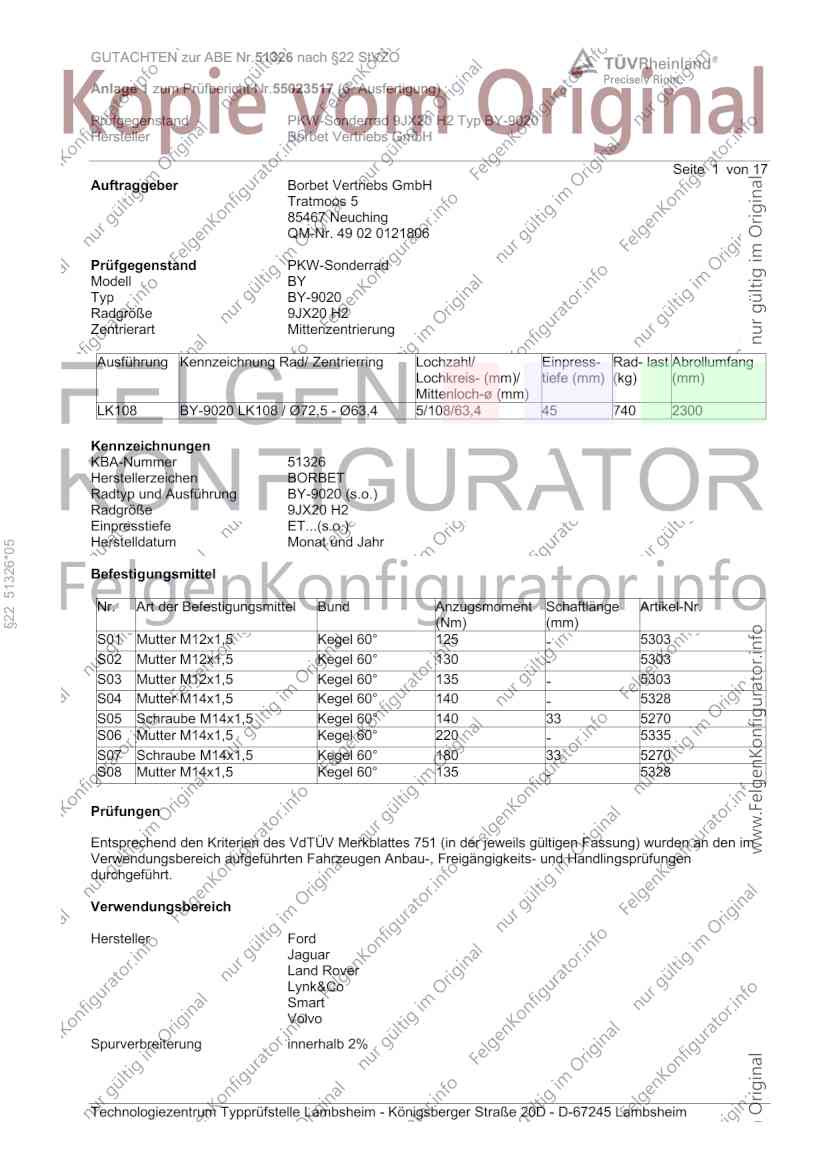

GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 1 von 17
Auftraggeber Borbet Vertriebs GmbH
Tratmoos 5
85467 Neuching
QM-Nr. 49 02 0121806
Prüfgegenstand PKW-Sonderrad
Modell BY
Typ BY-9020
Radgröße 9JX20 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
LK108 BY-9020 LK108 / Ø72,5 - Ø63,4 5/108/63,4 45 740 2300
Kennzeichnungen
KBA-Nummer 51326
Herstellerzeichen BORBET
Radtyp und Ausführung BY-9020 (s.o.)
Radgröße 9JX20 H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
§22 51326*05
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 125 - 5303
S02 Mutter M12x1,5 Kegel 60° 130 - 5303
S03 Mutter M12x1,5 Kegel 60° 135 - 5303
S04 Mutter M14x1,5 Kegel 60° 140 - 5328
S05 Schraube M14x1,5 Kegel 60° 140 33 5270
S06 Mutter M14x1,5 Kegel 60° 220 - 5335
S07 Schraube M14x1,5 Kegel 60° 180 33 5270
S08 Mutter M14x1,5 Kegel 60° 135 - 5328
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Lynk&Co
Smart
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

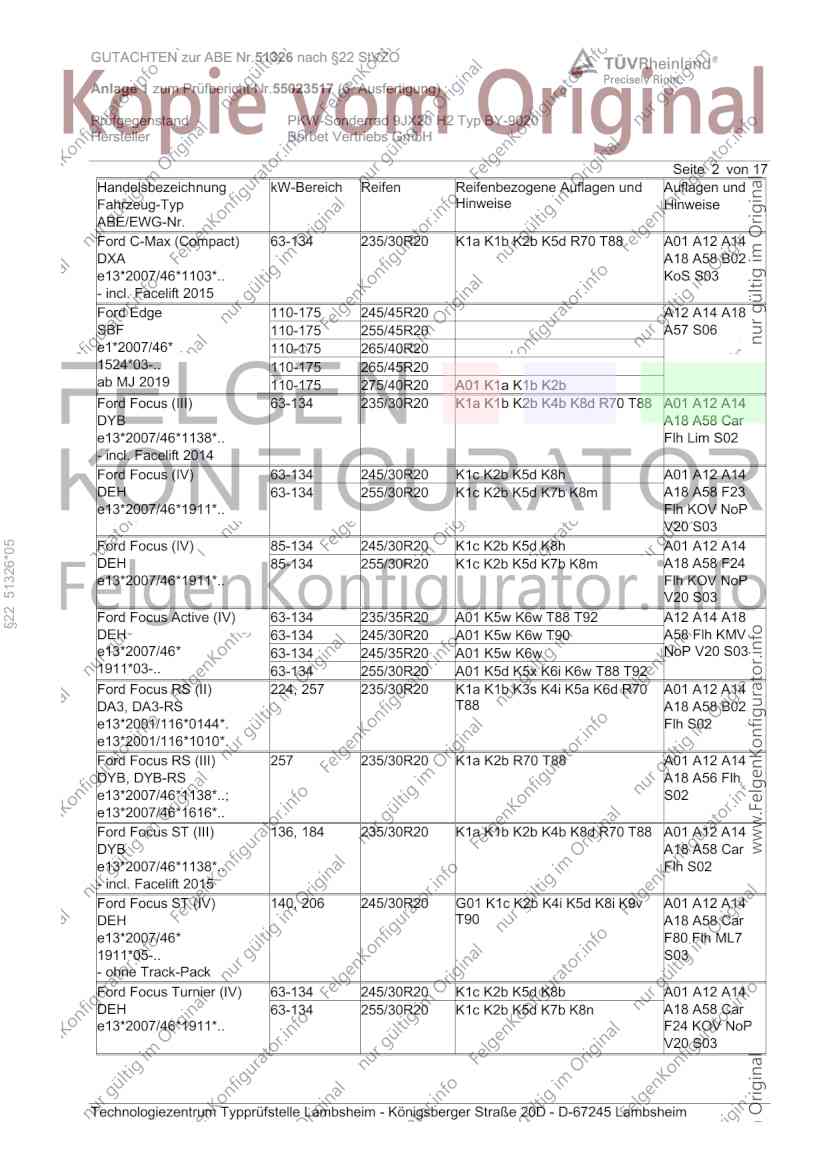

GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max (Compact) 63-134 235/30R20 K1a K1b K2b K5d R70 T88 A01 A12 A14
DXA A18 A58 B02
e13*2007/46*1103*.. KoS S03
- incl. Facelift 2015
Ford Edge 110-175 245/45R20 A12 A14 A18
SBF 110-175 255/45R20 A57 S06
e1*2007/46* 110-175 265/40R20
1524*03-.. 110-175 265/45R20
ab MJ 2019 110-175 275/40R20 A01 K1a K1b K2b
Ford Focus (III) 63-134 235/30R20 K1a K1b K2b K4b K8d R70 T88 A01 A12 A14
DYB A18 A58 Car
e13*2007/46*1138*.. Flh Lim S02
- incl. Facelift 2014
Ford Focus (IV) 63-134 245/30R20 K1c K2b K5d K8h A01 A12 A14
DEH 63-134 255/30R20 K1c K2b K5d K7b K8m A18 A58 F23
e13*2007/46*1911*.. Flh KOV NoP
V20 S03
§22 51326*05
Ford Focus (IV) 85-134 245/30R20 K1c K2b K5d K8h A01 A12 A14
DEH 85-134 255/30R20 K1c K2b K5d K7b K8m A18 A58 F24
e13*2007/46*1911*.. Flh KOV NoP
V20 S03
Ford Focus Active (IV) 63-134 235/35R20 A01 K5w K6w T88 T92 A12 A14 A18
DEH 63-134 245/30R20 A01 K5w K6w T90 A58 Flh KMV
e13*2007/46* 63-134 245/35R20 A01 K5w K6w NoP V20 S03
1911*03-.. 63-134 255/30R20 A01 K5d K5x K6i K6w T88 T92
Ford Focus RS (II) 224, 257 235/30R20 K1a K1b K3s K4i K5a K6d R70 A01 A12 A14
DA3, DA3-RS T88 A18 A58 B02
e13*2001/116*0144*. Flh S02
e13*2001/116*1010*.
Ford Focus RS (III) 257 235/30R20 K1a K2b R70 T88 A01 A12 A14
DYB, DYB-RS A18 A56 Flh
e13*2007/46*1138*..; S02
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 235/30R20 K1a K1b K2b K4b K8d R70 T88 A01 A12 A14
DYB A18 A58 Car
e13*2007/46*1138*.. Flh S02
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 245/30R20 G01 K1c K2b K4i K5d K8i K9v A01 A12 A14
DEH T90 A18 A58 Car
e13*2007/46* F80 Flh ML7
1911*05-.. S03
- ohne Track-Pack
Ford Focus Turnier (IV) 63-134 245/30R20 K1c K2b K5d K8b A01 A12 A14
DEH 63-134 255/30R20 K1c K2b K5d K7b K8n A18 A58 Car
e13*2007/46*1911*.. F24 KOV NoP
V20 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

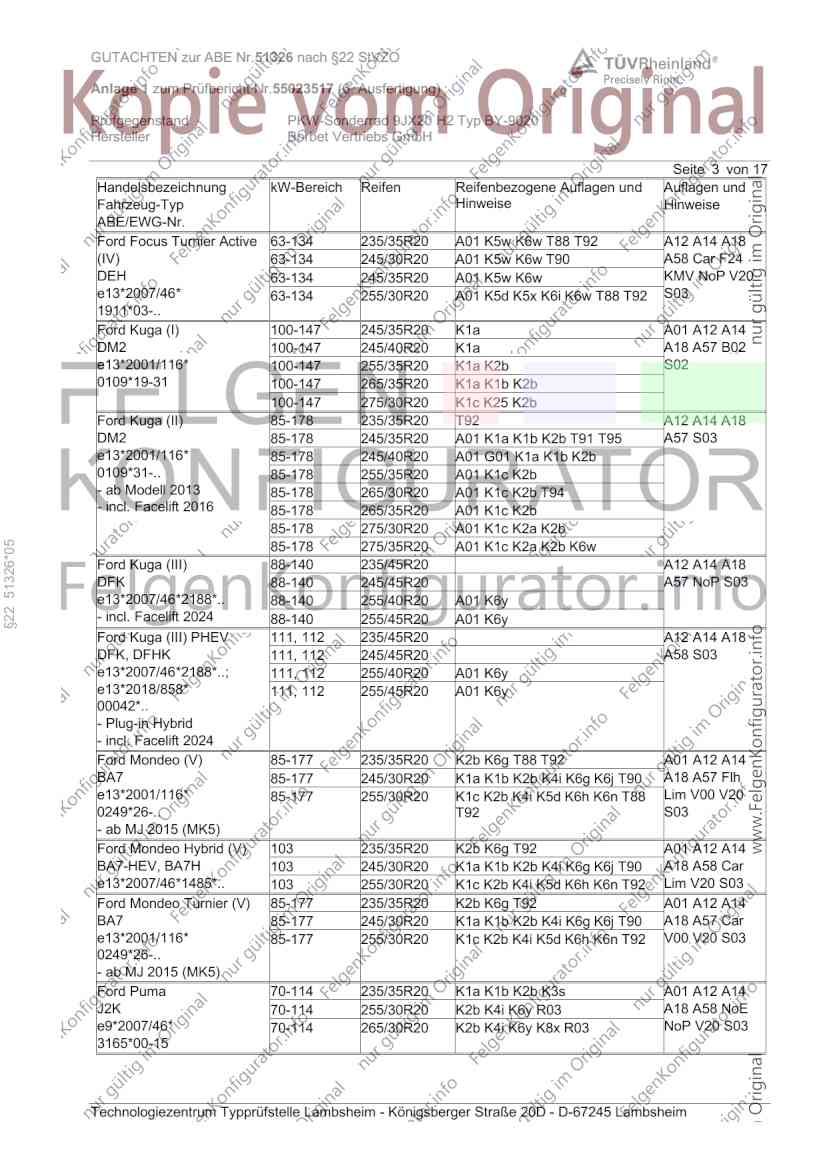

GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Turnier Active 63-134 235/35R20 A01 K5w K6w T88 T92 A12 A14 A18
(IV) 63-134 245/30R20 A01 K5w K6w T90 A58 Car F24
DEH 63-134 245/35R20 A01 K5w K6w KMV NoP V20
e13*2007/46* 63-134 255/30R20 A01 K5d K5x K6i K6w T88 T92 S03
1911*03-..
Ford Kuga (I) 100-147 245/35R20 K1a A01 A12 A14
DM2 100-147 245/40R20 K1a A18 A57 B02
e13*2001/116* 100-147 255/35R20 K1a K2b S02
0109*19-31 100-147 265/35R20 K1a K1b K2b
100-147 275/30R20 K1c K25 K2b
Ford Kuga (II) 85-178 235/35R20 T92 A12 A14 A18
DM2 85-178 245/35R20 A01 K1a K1b K2b T91 T95 A57 S03
e13*2001/116* 85-178 245/40R20 A01 G01 K1a K1b K2b
0109*31-.. 85-178 255/35R20 A01 K1c K2b
- ab Modell 2013 85-178 265/30R20 A01 K1c K2b T94
- incl. Facelift 2016 85-178 265/35R20 A01 K1c K2b
85-178 275/30R20 A01 K1c K2a K2b
§22 51326*05
85-178 275/35R20 A01 K1c K2a K2b K6w
Ford Kuga (III) 88-140 235/45R20 A12 A14 A18
DFK 88-140 245/45R20 A57 NoP S03
e13*2007/46*2188*.. 88-140 255/40R20 A01 K6y
- incl. Facelift 2024 88-140 255/45R20 A01 K6y
Ford Kuga (III) PHEV 111, 112 235/45R20 A12 A14 A18
DFK, DFHK 111, 112 245/45R20 A58 S03
e13*2007/46*2188*..; 111, 112 255/40R20 A01 K6y
e13*2018/858* 111, 112 255/45R20 A01 K6y
00042*..
- Plug-in Hybrid
- incl. Facelift 2024
Ford Mondeo (V) 85-177 235/35R20 K2b K6g T88 T92 A01 A12 A14
BA7 85-177 245/30R20 K1a K1b K2b K4i K6g K6j T90 A18 A57 Flh
e13*2001/116* 85-177 255/30R20 K1c K2b K4i K5d K6h K6n T88 Lim V00 V20
0249*26-.. T92 S03
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid (V) 103 235/35R20 K2b K6g T92 A01 A12 A14
BA7-HEV, BA7H 103 245/30R20 K1a K1b K2b K4i K6g K6j T90 A18 A58 Car
e13*2007/46*1485*.. 103 255/30R20 K1c K2b K4i K5d K6h K6n T92 Lim V20 S03
Ford Mondeo Turnier (V) 85-177 235/35R20 K2b K6g T92 A01 A12 A14
BA7 85-177 245/30R20 K1a K1b K2b K4i K6g K6j T90 A18 A57 Car
e13*2001/116* 85-177 255/30R20 K1c K2b K4i K5d K6h K6n T92 V00 V20 S03
0249*26-..
- ab MJ 2015 (MK5)
Ford Puma 70-114 235/35R20 K1a K1b K2b K3s A01 A12 A14
J2K 70-114 255/30R20 K2b K4i K6y R03 A18 A58 NoE
e9*2007/46* 70-114 265/30R20 K2b K4i K6y K8x R03 NoP V20 S03
3165*00-15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

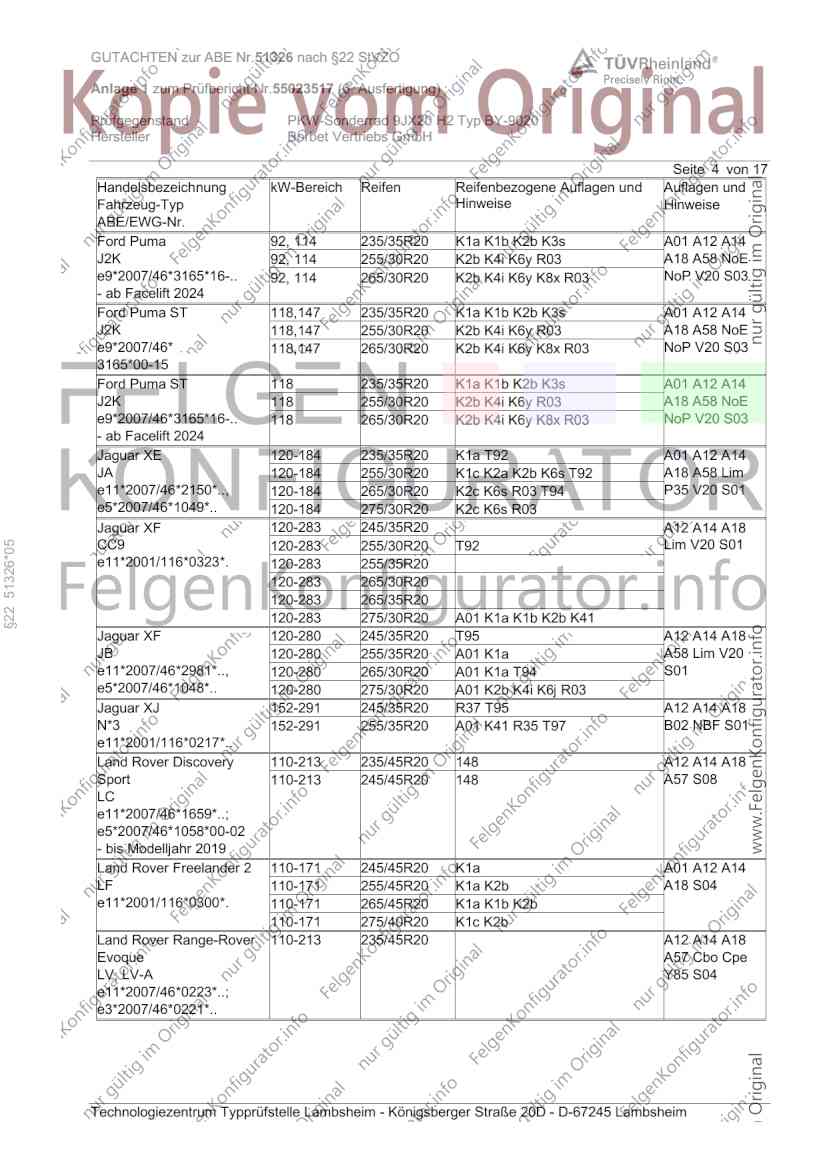

GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Puma 92, 114 235/35R20 K1a K1b K2b K3s A01 A12 A14
J2K 92, 114 255/30R20 K2b K4i K6y R03 A18 A58 NoE
e9*2007/46*3165*16-.. 92, 114 265/30R20 K2b K4i K6y K8x R03 NoP V20 S03
- ab Facelift 2024
Ford Puma ST 118,147 235/35R20 K1a K1b K2b K3s A01 A12 A14
J2K 118,147 255/30R20 K2b K4i K6y R03 A18 A58 NoE
e9*2007/46* 118,147 265/30R20 K2b K4i K6y K8x R03 NoP V20 S03
3165*00-15
Ford Puma ST 118 235/35R20 K1a K1b K2b K3s A01 A12 A14
J2K 118 255/30R20 K2b K4i K6y R03 A18 A58 NoE
e9*2007/46*3165*16-.. 118 265/30R20 K2b K4i K6y K8x R03 NoP V20 S03
- ab Facelift 2024
Jaguar XE 120-184 235/35R20 K1a T92 A01 A12 A14
JA 120-184 255/30R20 K1c K2a K2b K6s T92 A18 A58 Lim
e11*2007/46*2150*.., 120-184 265/30R20 K2c K6s R03 T94 P35 V20 S01
e5*2007/46*1049*.. 120-184 275/30R20 K2c K6s R03
Jaguar XF 120-283 245/35R20 A12 A14 A18
§22 51326*05
CC9 120-283 255/30R20 T92 Lim V20 S01
e11*2001/116*0323*. 120-283 255/35R20
120-283 265/30R20
120-283 265/35R20
120-283 275/30R20 A01 K1a K1b K2b K41
Jaguar XF 120-280 245/35R20 T95 A12 A14 A18
JB 120-280 255/35R20 A01 K1a A58 Lim V20
e11*2007/46*2981*.., 120-280 265/30R20 A01 K1a T94 S01
e5*2007/46*1048*.. 120-280 275/30R20 A01 K2b K4i K6j R03
Jaguar XJ 152-291 245/35R20 R37 T95 A12 A14 A18
N*3 152-291 255/35R20 A01 K41 R35 T97 B02 NBF S01
e11*2001/116*0217*..
Land Rover Discovery 110-213 235/45R20 148 A12 A14 A18
Sport 110-213 245/45R20 148 A57 S08
LC
e11*2007/46*1659*..;
e5*2007/46*1058*00-02
- bis Modelljahr 2019
Land Rover Freelander 2 110-171 245/45R20 K1a A01 A12 A14
LF 110-171 255/45R20 K1a K2b A18 S04
e11*2001/116*0300*. 110-171 265/45R20 K1a K1b K2b
110-171 275/40R20 K1c K2b
Land Rover Range-Rover 110-213 235/45R20 A12 A14 A18
Evoque A57 Cbo Cpe
LV, LV-A Y85 S04
e11*2007/46*0223*..;
e3*2007/46*0221*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

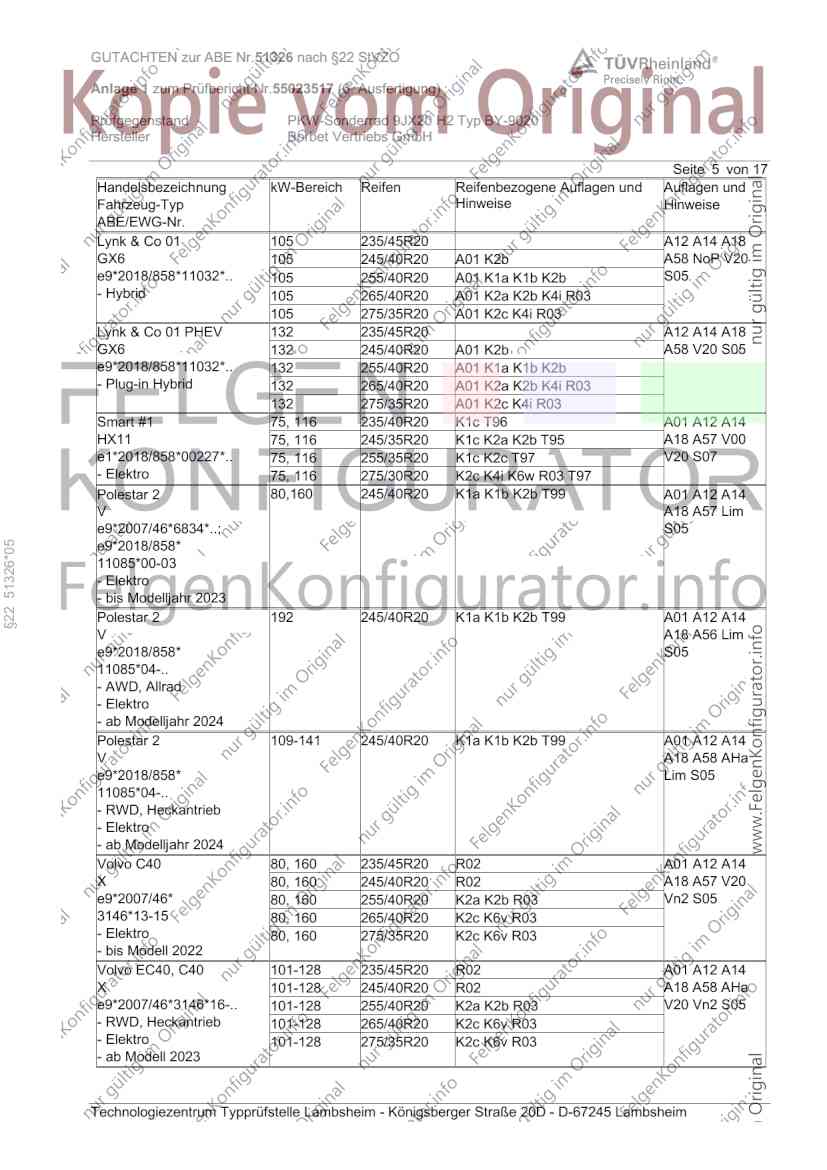

GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lynk & Co 01 105 235/45R20 A12 A14 A18
GX6 105 245/40R20 A01 K2b A58 NoP V20
e9*2018/858*11032*.. 105 255/40R20 A01 K1a K1b K2b S05
- Hybrid 105 265/40R20 A01 K2a K2b K4i R03
105 275/35R20 A01 K2c K4i R03
Lynk & Co 01 PHEV 132 235/45R20 A12 A14 A18
GX6 132 245/40R20 A01 K2b A58 V20 S05
e9*2018/858*11032*.. 132 255/40R20 A01 K1a K1b K2b
- Plug-in Hybrid 132 265/40R20 A01 K2a K2b K4i R03
132 275/35R20 A01 K2c K4i R03
Smart #1 75, 116 235/40R20 K1c T96 A01 A12 A14
HX11 75, 116 245/35R20 K1c K2a K2b T95 A18 A57 V00
e1*2018/858*00227*.. 75, 116 255/35R20 K1c K2c T97 V20 S07
- Elektro 75, 116 275/30R20 K2c K4i K6w R03 T97
Polestar 2 80,160 245/40R20 K1a K1b K2b T99 A01 A12 A14
V A18 A57 Lim
e9*2007/46*6834*..; S05
§22 51326*05
e9*2018/858*
11085*00-03
- Elektro
- bis Modelljahr 2023
Polestar 2 192 245/40R20 K1a K1b K2b T99 A01 A12 A14
V A18 A56 Lim
e9*2018/858* S05
11085*04-..
- AWD, Allrad
- Elektro
- ab Modelljahr 2024
Polestar 2 109-141 245/40R20 K1a K1b K2b T99 A01 A12 A14
V A18 A58 AHa
e9*2018/858* Lim S05
11085*04-..
- RWD, Heckantrieb
- Elektro
- ab Modelljahr 2024
Volvo C40 80, 160 235/45R20 R02 A01 A12 A14
X 80, 160 245/40R20 R02 A18 A57 V20
e9*2007/46* 80, 160 255/40R20 K2a K2b R03 Vn2 S05
3146*13-15 80, 160 265/40R20 K2c K6v R03
- Elektro 80, 160 275/35R20 K2c K6v R03
- bis Modell 2022
Volvo EC40, C40 101-128 235/45R20 R02 A01 A12 A14
X 101-128 245/40R20 R02 A18 A58 AHa
e9*2007/46*3146*16-.. 101-128 255/40R20 K2a K2b R03 V20 Vn2 S05
- RWD, Heckantrieb 101-128 265/40R20 K2c K6v R03
- Elektro 101-128 275/35R20 K2c K6v R03
- ab Modell 2023
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

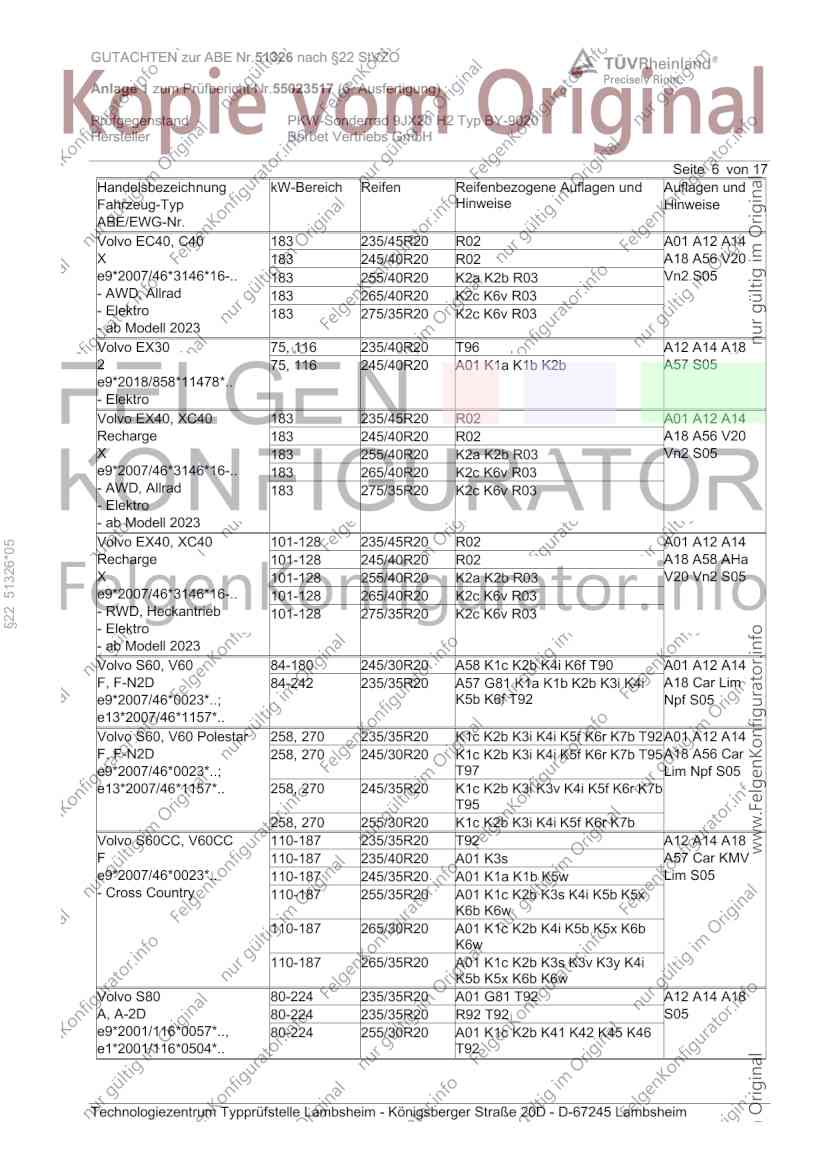

GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo EC40, C40 183 235/45R20 R02 A01 A12 A14
X 183 245/40R20 R02 A18 A56 V20
e9*2007/46*3146*16-.. 183 255/40R20 K2a K2b R03 Vn2 S05
- AWD, Allrad 183 265/40R20 K2c K6v R03
- Elektro 183 275/35R20 K2c K6v R03
- ab Modell 2023
Volvo EX30 75, 116 235/40R20 T96 A12 A14 A18
2 75, 116 245/40R20 A01 K1a K1b K2b A57 S05
e9*2018/858*11478*..
- Elektro
Volvo EX40, XC40 183 235/45R20 R02 A01 A12 A14
Recharge 183 245/40R20 R02 A18 A56 V20
X 183 255/40R20 K2a K2b R03 Vn2 S05
e9*2007/46*3146*16-.. 183 265/40R20 K2c K6v R03
- AWD, Allrad 183 275/35R20 K2c K6v R03
- Elektro
- ab Modell 2023
Volvo EX40, XC40 101-128 235/45R20 R02 A01 A12 A14
§22 51326*05
Recharge 101-128 245/40R20 R02 A18 A58 AHa
X 101-128 255/40R20 K2a K2b R03 V20 Vn2 S05
e9*2007/46*3146*16-.. 101-128 265/40R20 K2c K6v R03
- RWD, Heckantrieb 101-128 275/35R20 K2c K6v R03
- Elektro
- ab Modell 2023
Volvo S60, V60 84-180 245/30R20 A58 K1c K2b K4i K6f T90 A01 A12 A14
F, F-N2D 84-242 235/35R20 A57 G81 K1a K1b K2b K3i K4i A18 Car Lim
e9*2007/46*0023*..; K5b K6f T92 Npf S05
e13*2007/46*1157*..
Volvo S60, V60 Polestar 258, 270 235/35R20 K1c K2b K3i K4i K5f K6r K7b T92 A01 A12 A14
F, F-N2D 258, 270 245/30R20 K1c K2b K3i K4i K5f K6r K7b T95 A18 A56 Car
e9*2007/46*0023*..; T97 Lim Npf S05
e13*2007/46*1157*.. 258, 270 245/35R20 K1c K2b K3i K3v K4i K5f K6r K7b
T95
258, 270 255/30R20 K1c K2b K3i K4i K5f K6r K7b
Volvo S60CC, V60CC 110-187 235/35R20 T92 A12 A14 A18
F 110-187 235/40R20 A01 K3s A57 Car KMV
e9*2007/46*0023*.. 110-187 245/35R20 A01 K1a K1b K5w Lim S05
- Cross Country 110-187 255/35R20 A01 K1c K2b K3s K4i K5b K5x
K6b K6w
110-187 265/30R20 A01 K1c K2b K4i K5b K5x K6b
K6w
110-187 265/35R20 A01 K1c K2b K3s K3v K3y K4i
K5b K5x K6b K6w
Volvo S80 80-224 235/35R20 A01 G81 T92 A12 A14 A18
A, A-2D 80-224 235/35R20 R92 T92 S05
e9*2001/116*0057*.., 80-224 255/30R20 A01 K1c K2b K41 K42 K45 K46
e1*2001/116*0504*.. T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

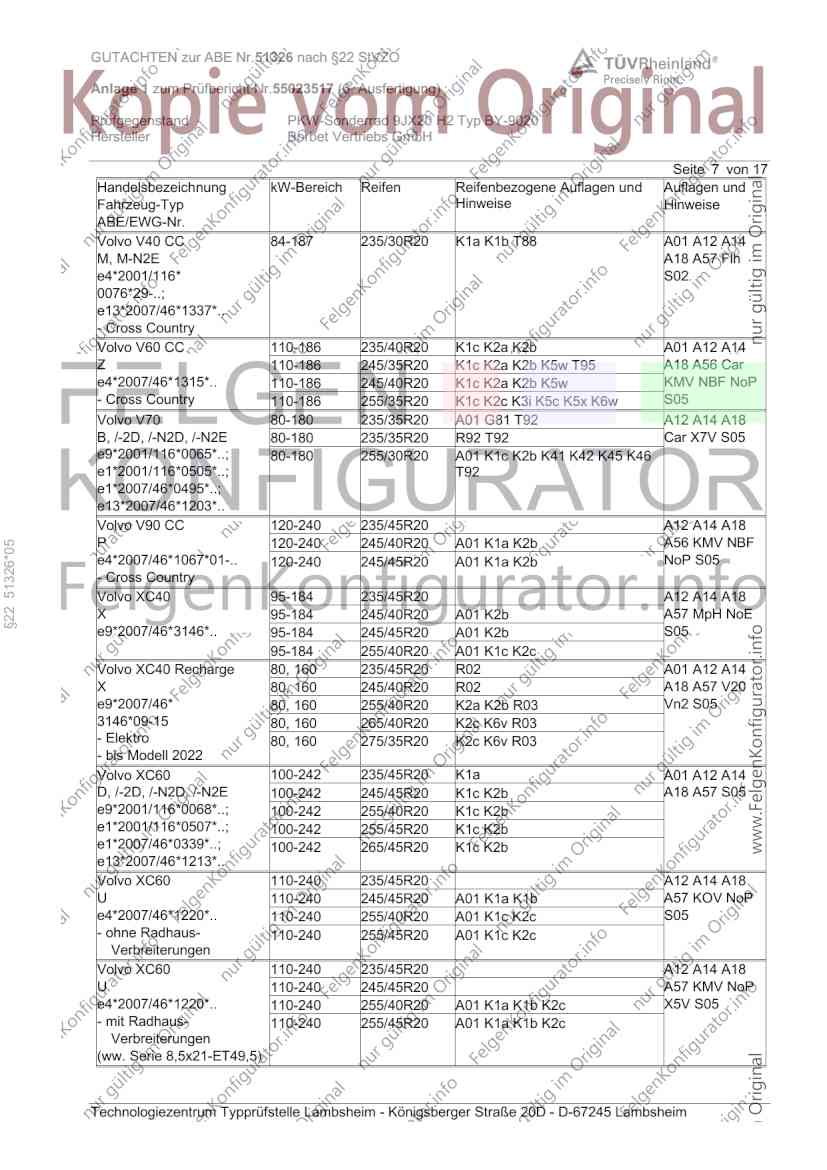

Volvo V40 CC 84-187 235/30R20 K1a K1b T88 A01 A12 A14
M, M-N2E A18 A57 Flh
e4*2001/116* S02
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 CC 110-186 235/40R20 K1c K2a K2b A01 A12 A14
Z 110-186 245/35R20 K1c K2a K2b K5w T95 A18 A56 Car
e4*2007/46*1315*.. 110-186 245/40R20 K1c K2a K2b K5w KMV NBF NoP
- Cross Country 110-186 255/35R20 K1c K2c K3i K5c K5x K6w S05
Volvo V70 80-180 235/35R20 A01 G81 T92 A12 A14 A18
B, /-2D, /-N2D, /-N2E 80-180 235/35R20 R92 T92 Car X7V S05
e9*2001/116*0065*..; 80-180 255/30R20 A01 K1c K2b K41 K42 K45 K46
e1*2001/116*0505*..; T92
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/45R20 A12 A14 A18
P 120-240 245/40R20 A01 K1a K2b A56 KMV NBF
§22 51326*05
e4*2007/46*1067*01-.. 120-240 245/45R20 A01 K1a K2b NoP S05
- Cross Country
Volvo XC40 95-184 235/45R20 A12 A14 A18
X 95-184 245/40R20 A01 K2b A57 MpH NoE
e9*2007/46*3146*.. 95-184 245/45R20 A01 K2b S05
95-184 255/40R20 A01 K1c K2c
Volvo XC40 Recharge 80, 160 235/45R20 R02 A01 A12 A14
X 80, 160 245/40R20 R02 A18 A57 V20
e9*2007/46* 80, 160 255/40R20 K2a K2b R03 Vn2 S05
3146*09-15 80, 160 265/40R20 K2c K6v R03
- Elektro 80, 160 275/35R20 K2c K6v R03
- bis Modell 2022
Volvo XC60 100-242 235/45R20 K1a A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/45R20 K1c K2b A18 A57 S05
e9*2001/116*0068*..; 100-242 255/40R20 K1c K2b
e1*2001/116*0507*..; 100-242 255/45R20 K1c K2b
e1*2007/46*0339*..; 100-242 265/45R20 K1c K2b
e13*2007/46*1213*..
Volvo XC60 110-240 235/45R20 A12 A14 A18
U 110-240 245/45R20 A01 K1a K1b A57 KOV NoP
e4*2007/46*1220*.. 110-240 255/40R20 A01 K1c K2c S05
- ohne Radhaus- 110-240 255/45R20 A01 K1c K2c
Verbreiterungen
Volvo XC60 110-240 235/45R20 A12 A14 A18
U 110-240 245/45R20 A57 KMV NoP
e4*2007/46*1220*.. 110-240 255/40R20 A01 K1a K1b K2c X5V S05
- mit Radhaus- 110-240 255/45R20 A01 K1a K1b K2c
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

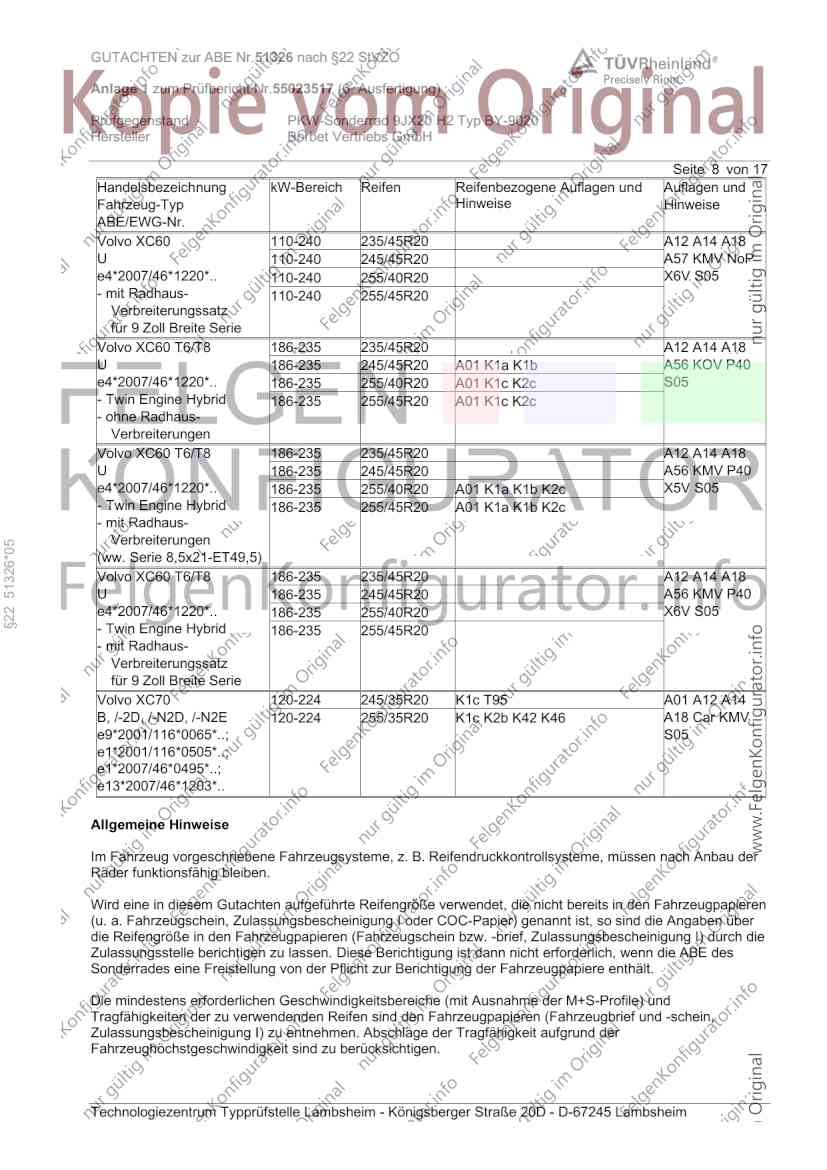

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 110-240 235/45R20 A12 A14 A18
U 110-240 245/45R20 A57 KMV NoP
e4*2007/46*1220*.. 110-240 255/40R20 X6V S05
- mit Radhaus- 110-240 255/45R20
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/45R20 A12 A14 A18
U 186-235 245/45R20 A01 K1a K1b A56 KOV P40
e4*2007/46*1220*.. 186-235 255/40R20 A01 K1c K2c S05
- Twin Engine Hybrid 186-235 255/45R20 A01 K1c K2c
- ohne Radhaus-
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/45R20 A12 A14 A18
U 186-235 245/45R20 A56 KMV P40
e4*2007/46*1220*.. 186-235 255/40R20 A01 K1a K1b K2c X5V S05
- Twin Engine Hybrid 186-235 255/45R20 A01 K1a K1b K2c
- mit Radhaus-
Verbreiterungen
§22 51326*05
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 T6/T8 186-235 235/45R20 A12 A14 A18
U 186-235 245/45R20 A56 KMV P40
e4*2007/46*1220*.. 186-235 255/40R20 X6V S05
- Twin Engine Hybrid 186-235 255/45R20
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 245/35R20 K1c T95 A01 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 255/35R20 K1c K2b K42 K46 A18 Car KMV
e9*2001/116*0065*..; S05
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 9 von 17

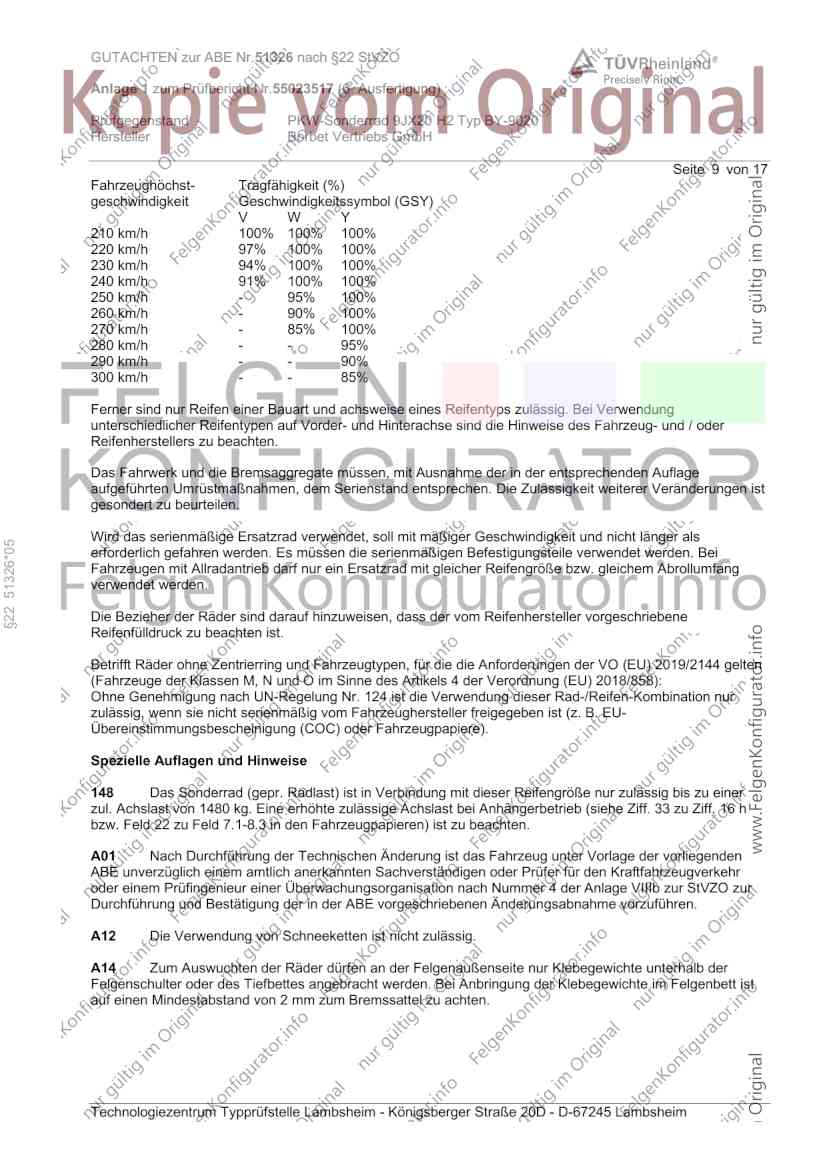

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
§22 51326*05
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 10 von 17

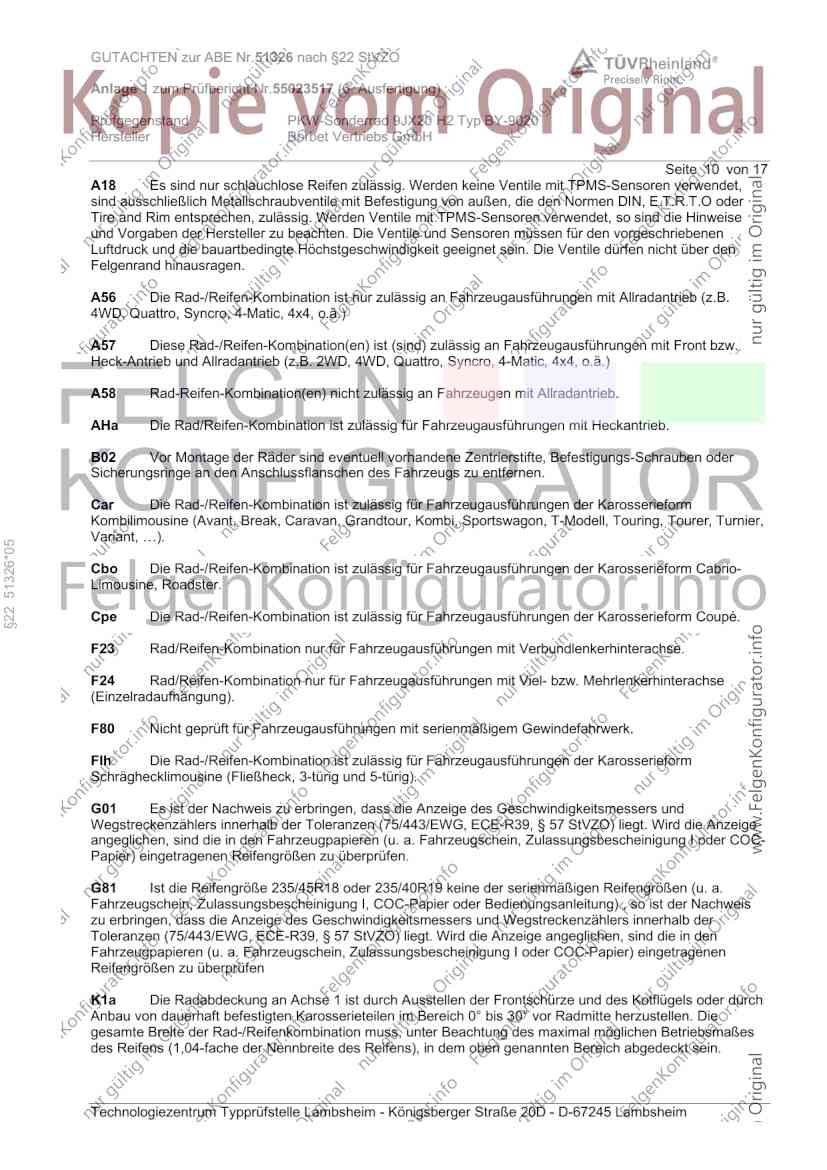

A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
§22 51326*05
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

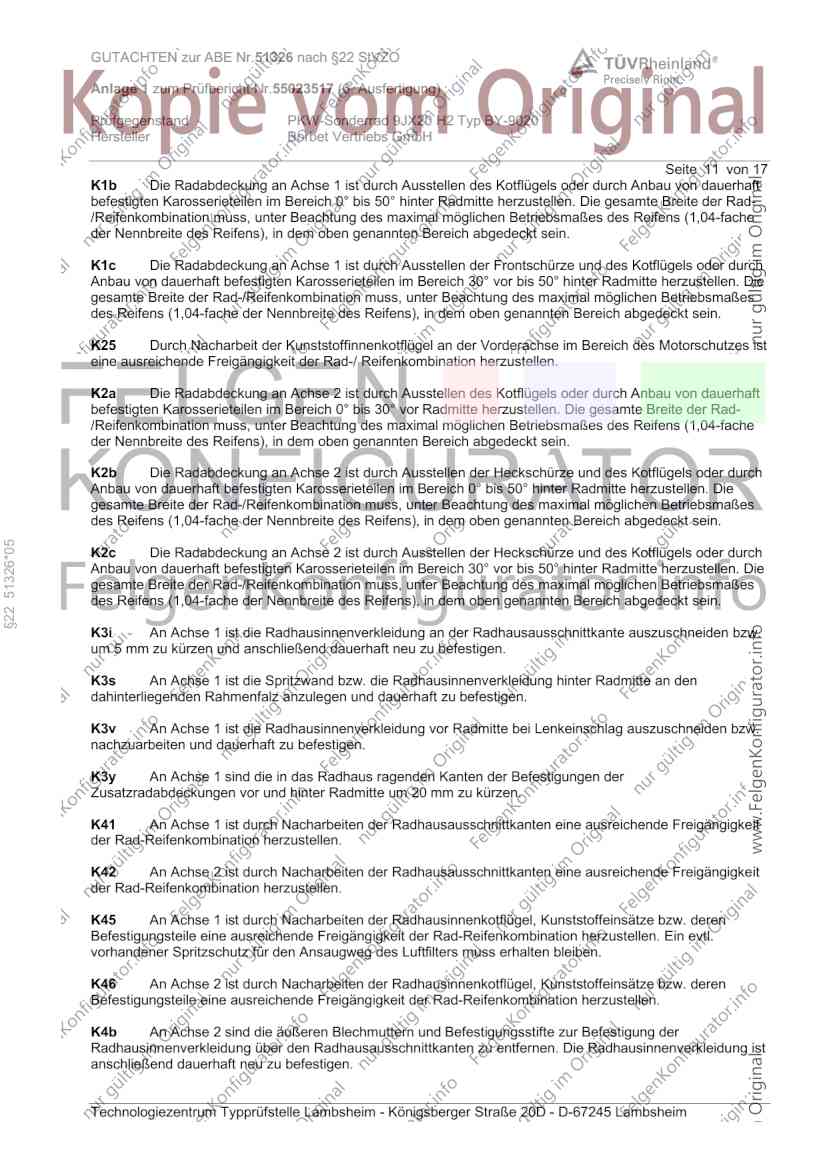

Seite 11 von 17
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
§22 51326*05
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden bzw.
nachzuarbeiten und dauerhaft zu befestigen.
K3y An Achse 1 sind die in das Radhaus ragenden Kanten der Befestigungen der
Zusatzradabdeckungen vor und hinter Radmitte um 20 mm zu kürzen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverkleidung ist
anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

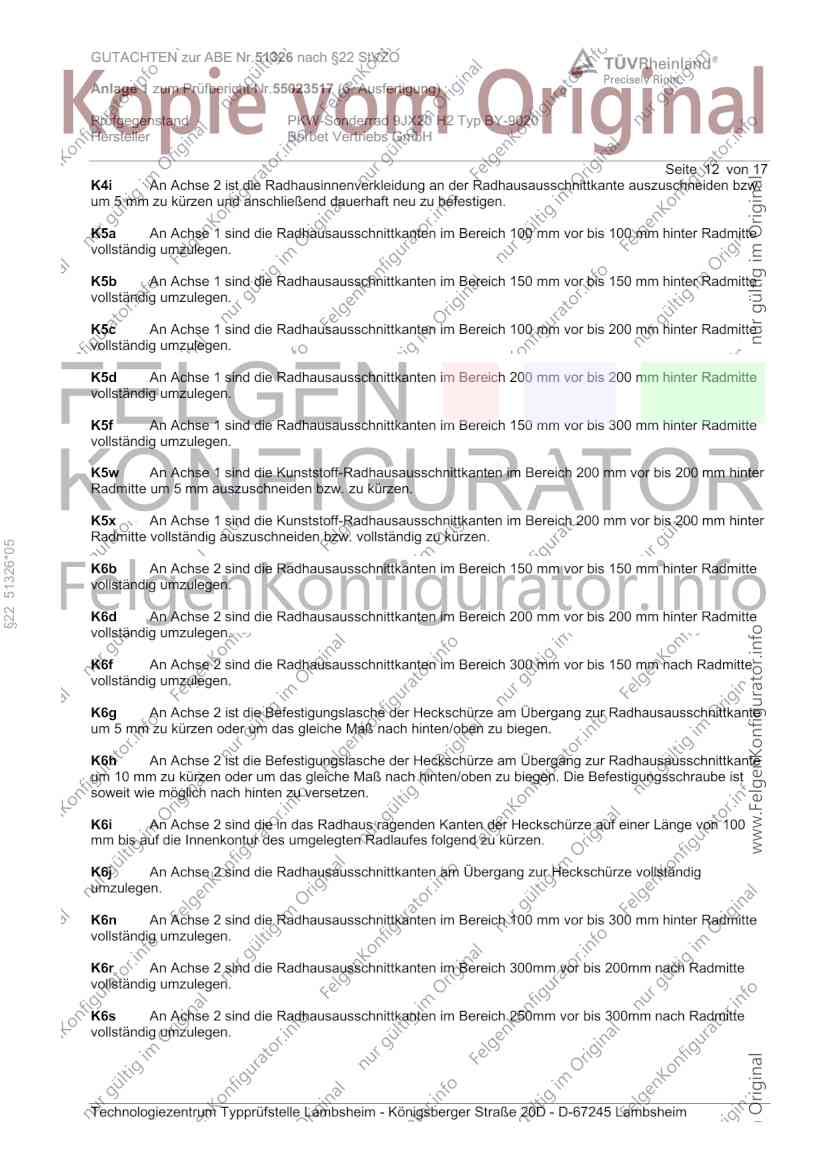

Seite 12 von 17
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
§22 51326*05
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6s An Achse 2 sind die Radhausausschnittkanten im Bereich 250mm vor bis 300mm nach Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

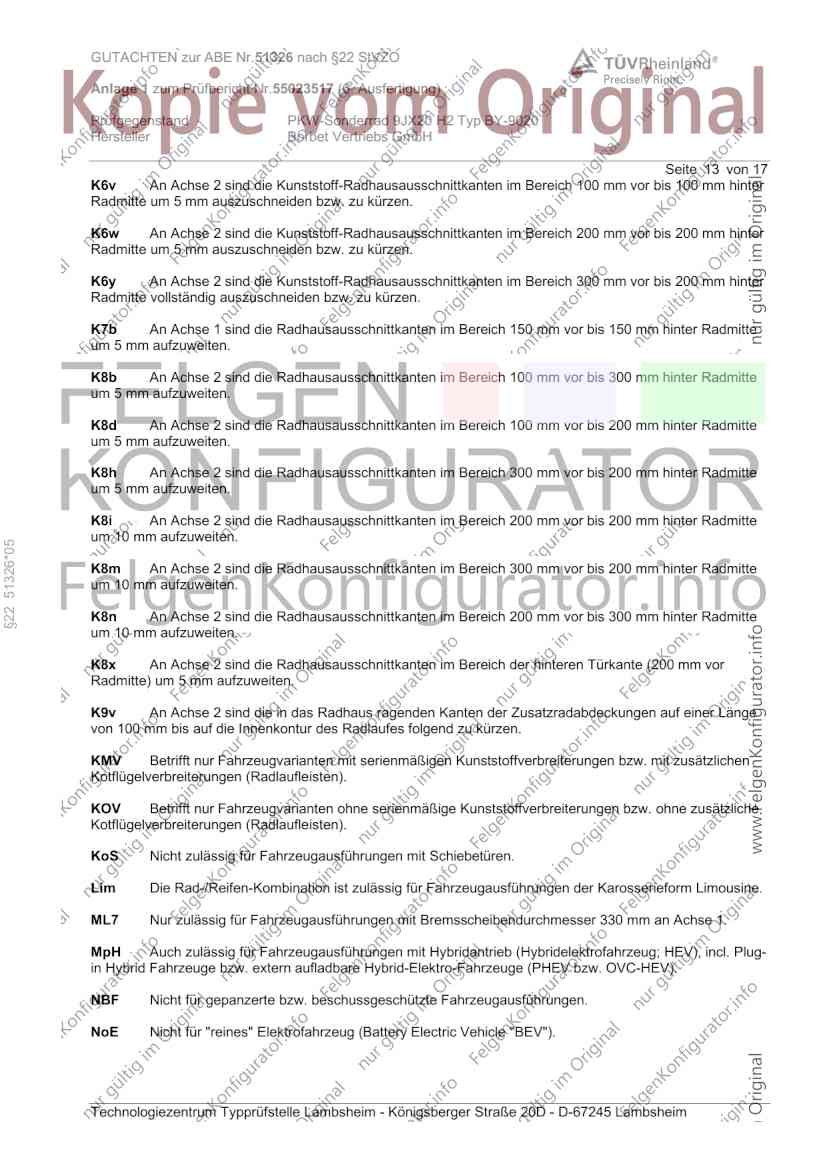

Seite 13 von 17
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
§22 51326*05
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter Radmitte
um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

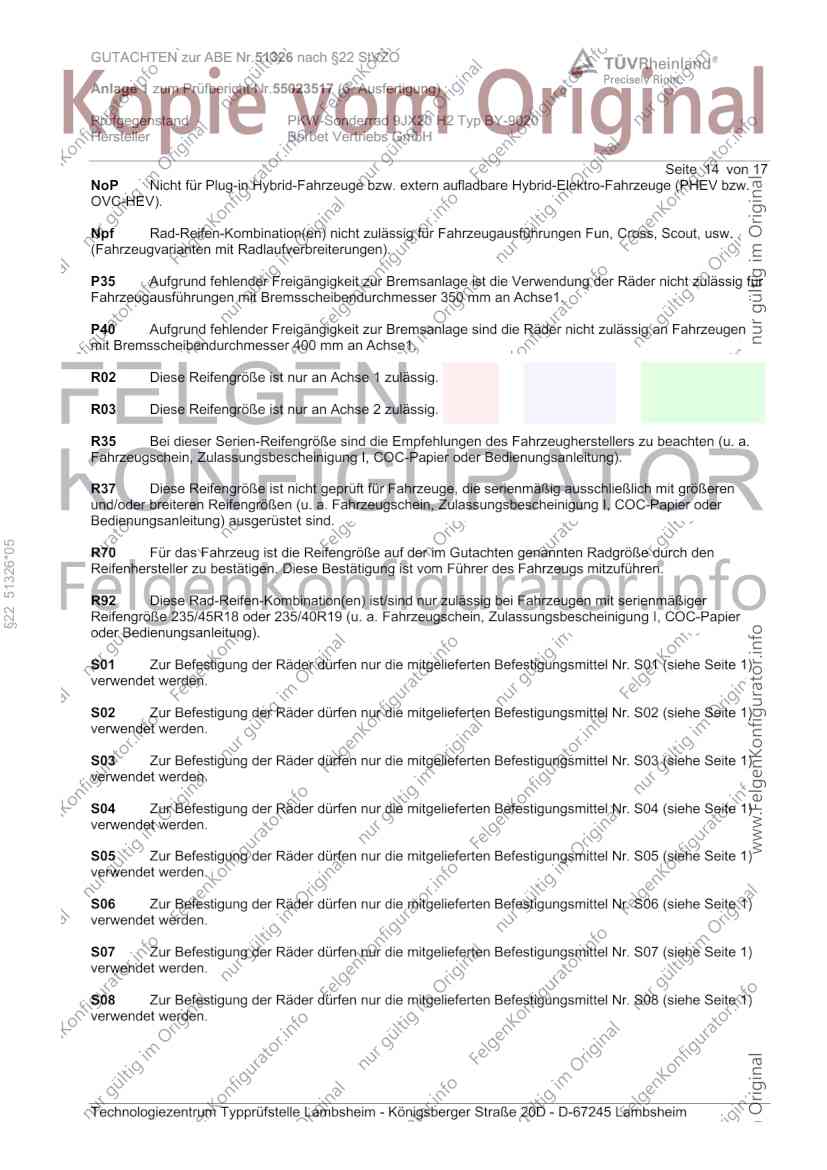

Seite 14 von 17
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
§22 51326*05
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

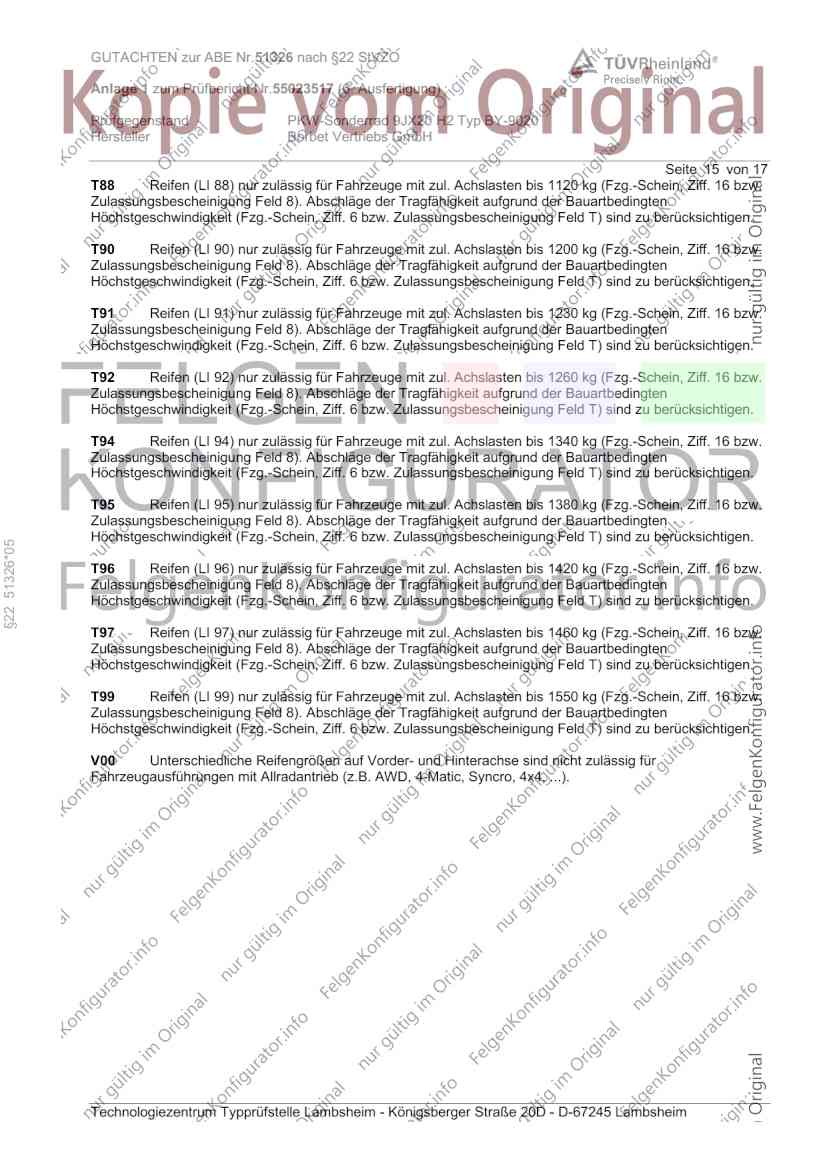

Seite 15 von 17
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 51326*05
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

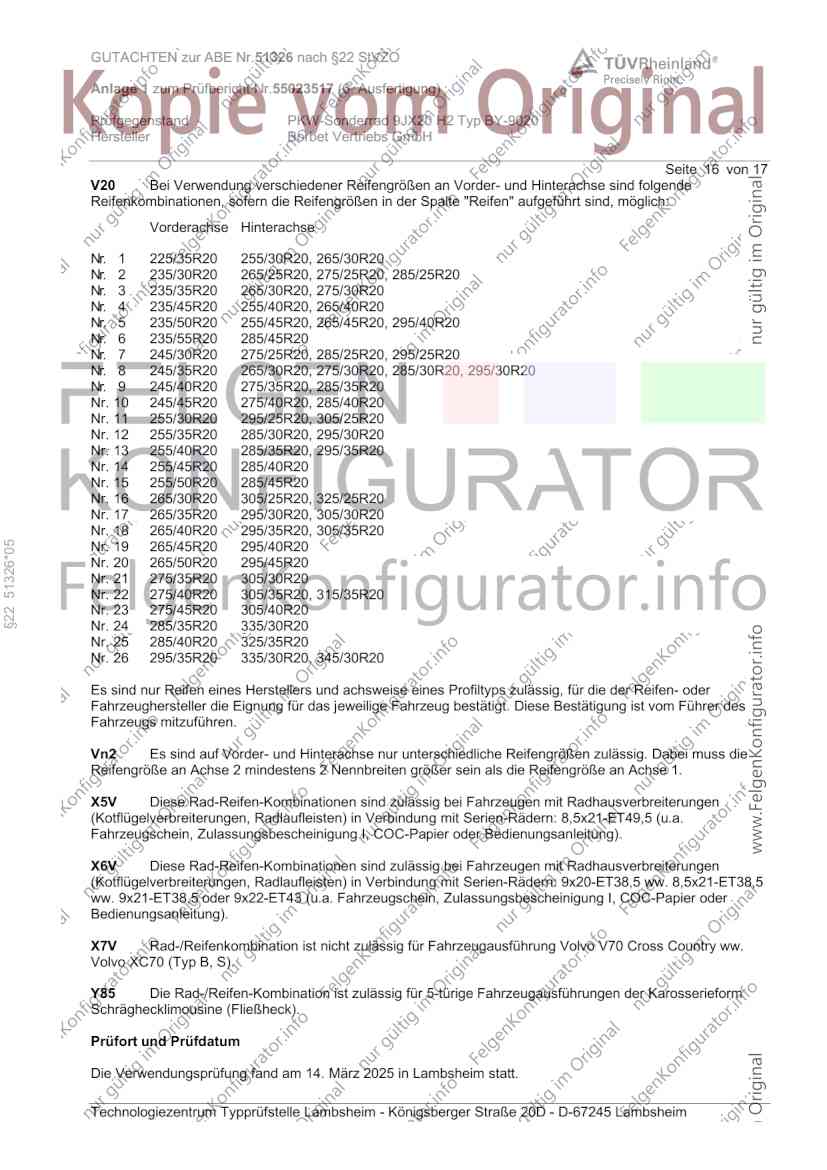

Seite 16 von 17
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 255/30R20 295/25R20, 305/25R20
Nr. 12 255/35R20 285/30R20, 295/30R20
Nr. 13 255/40R20 285/35R20, 295/35R20
Nr. 14 255/45R20 285/40R20
Nr. 15 255/50R20 285/45R20
Nr. 16 265/30R20 305/25R20, 325/25R20
Nr. 17 265/35R20 295/30R20, 305/30R20
Nr. 18 265/40R20 295/35R20, 305/35R20
§22 51326*05
Nr. 19 265/45R20 295/40R20
Nr. 20 265/50R20 295/45R20
Nr. 21 275/35R20 305/30R20
Nr. 22 275/40R20 305/35R20, 315/35R20
Nr. 23 275/45R20 305/40R20
Nr. 24 285/35R20 335/30R20
Nr. 25 285/40R20 325/35R20
Nr. 26 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. März 2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51326 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55023517 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 17 von 17
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. März 2025
§22 51326*05
Wagner 00443692.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 51326*05
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
