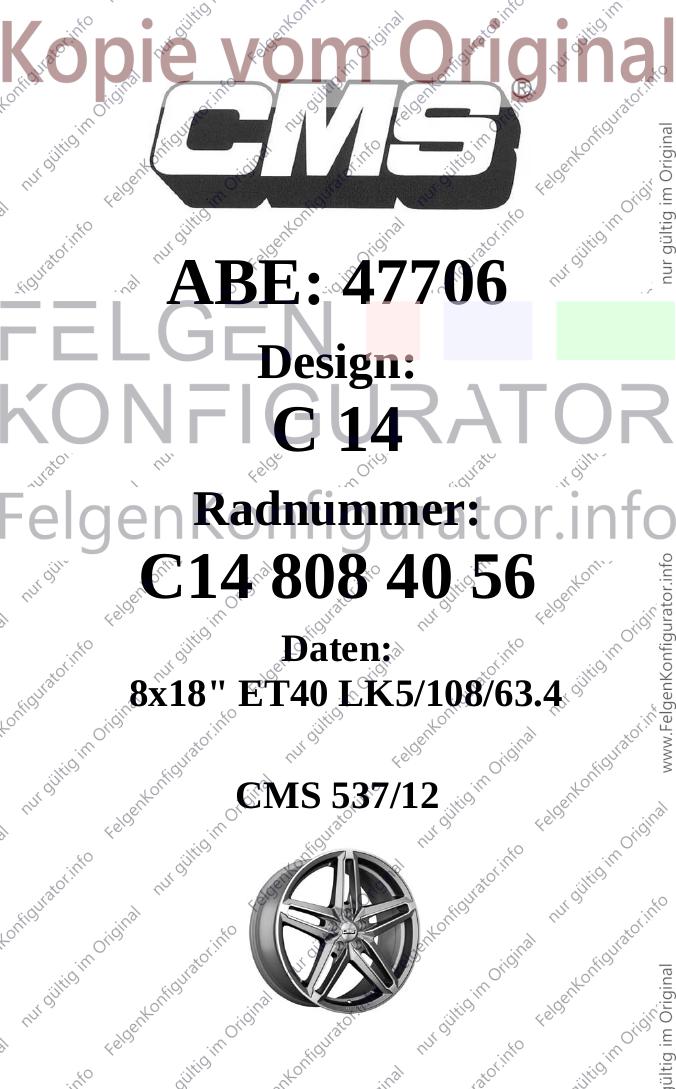

ABE: 47706
Design:
C 14
Radnummer:
C14 808 40 56
Daten:
8x18" ET40 LK5/108/63.4
CMS 537/12

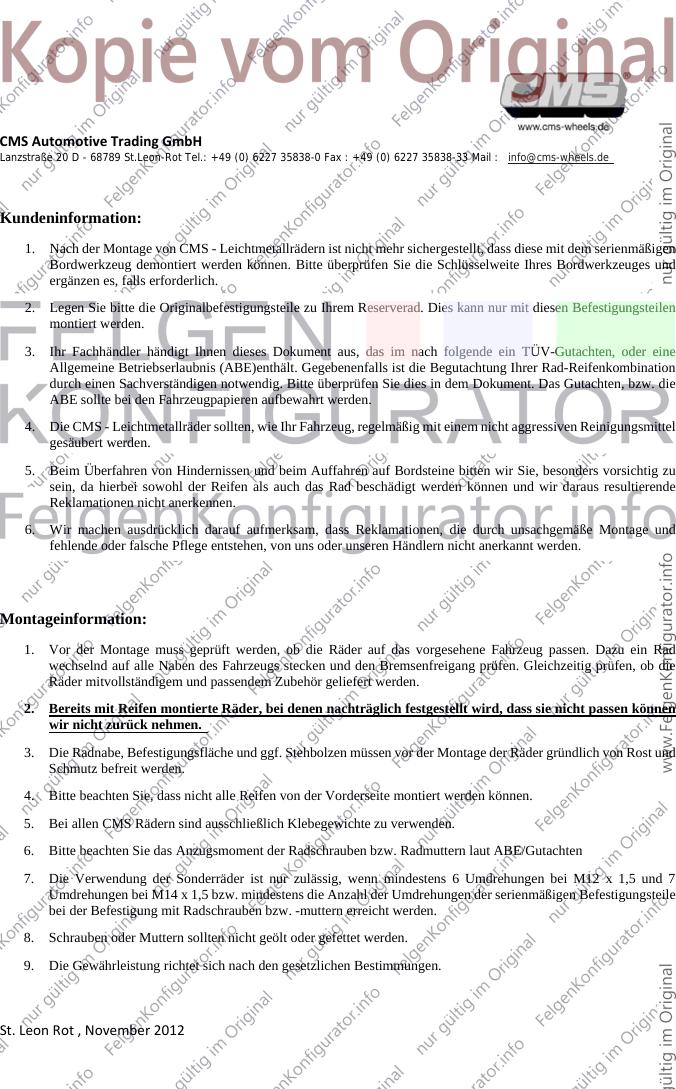

CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de
Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg

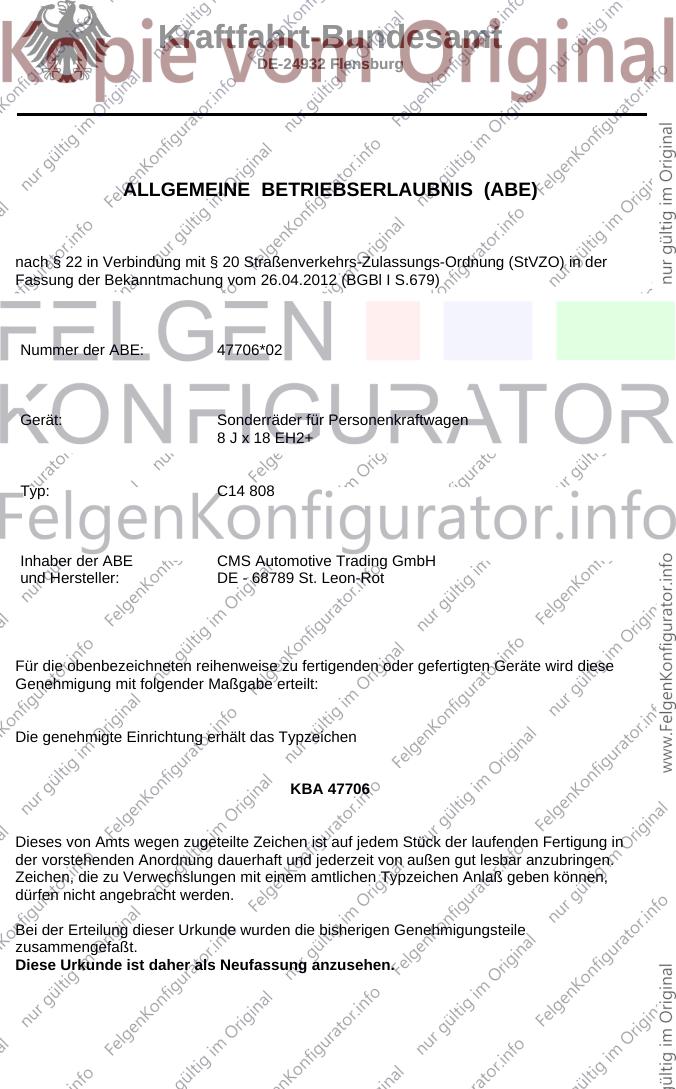

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 47706*02
Gerät: Sonderräder für Personenkraftwagen
8 J x 18 EH2+
Typ: C14 808
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 47706
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlaß geben können,
dürfen nicht angebracht werden.
Bei der Erteilung dieser Urkunde wurden die bisherigen Genehmigungsteile
zusammengefaßt.
Diese Urkunde ist daher als Neufassung anzusehen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

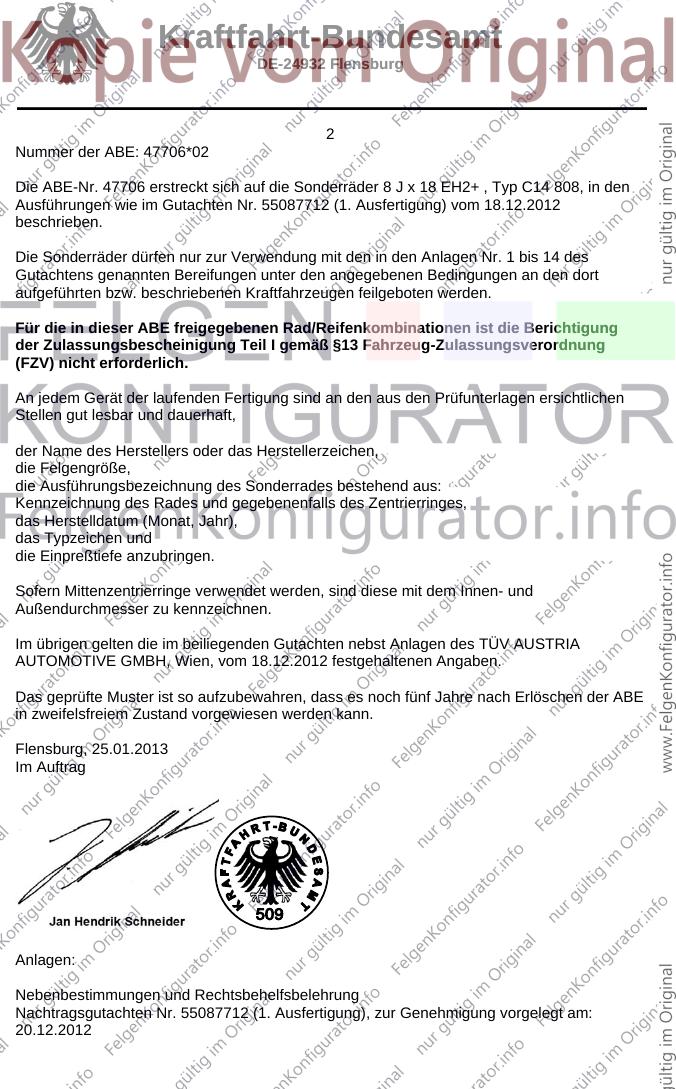

2
Nummer der ABE: 47706*02
Die ABE-Nr. 47706 erstreckt sich auf die Sonderräder 8 J x 18 EH2+ , Typ C14 808, in den
Ausführungen wie im Gutachten Nr. 55087712 (1. Ausfertigung) vom 18.12.2012
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 14 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
die Ausführungsbezeichnung des Sonderrades bestehend aus:
Kennzeichnung des Rades und gegebenenfalls des Zentrierringes,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen des TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 18.12.2012 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 25.01.2013
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55087712 (1. Ausfertigung), zur Genehmigung vorgelegt am:
20.12.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg

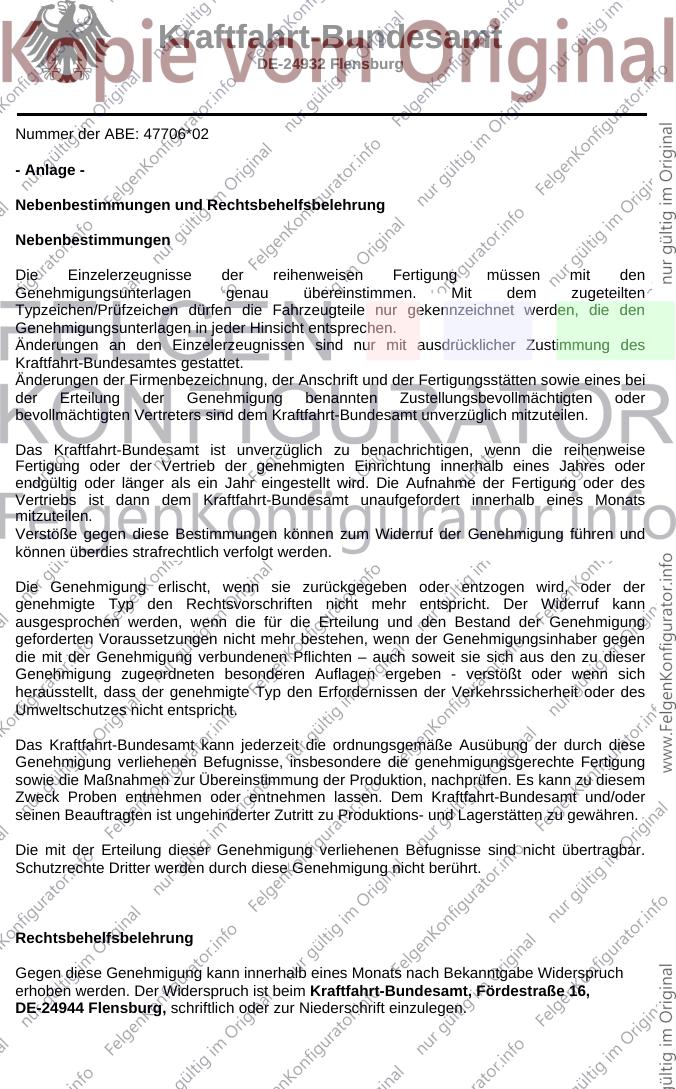

Nummer der ABE: 47706*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Zusammenfassendes GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 1 von 4
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C14
Typ C14 808
Radgröße 8 J x 18 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
C14 808 537/12 SD / ohne Ring 5/108/63,4 40 705 2065 3/2012
40 56
C14 808 537/10 SD / SR22 Ø66,45 - Ø57,1 5/112/57,1 31 650 2040 3/2012
31 91S
C14 808 537/05 SD / SR15 Ø72,5 - Ø57,1 5/112/57,1 35 675 2040 3/2012
35 09
C14 808 537/09 SD / SR22 Ø66,45 - Ø57,1 5/112/57,1 41 650 2040 3/2012
41 91S
C14 808 537/10 SD / ohne Ring 5/112/66,6 31 650 2040 3/2012
31 91S
C14 808 537/05 SD / SR17 Ø72,5 - Ø66,6 5/112/66,6 35 675 2040 3/2012
35 09
C14 808 537/09 SD / ohne Ring 5/112/66,6 41 650 2040 3/2012
41 91S
C14 808 537/06 SD / SR10 Ø67,1 - Ø60,1 5/114,3/60,1 40 620 2185 3/2012
40 10
C14 808 537/06 SD / SR12 Ø67,1 - Ø64,1 5/114,3/64,1 40 620 2185 3/2012
40 10
C14 808 537/06 SD / SR14 Ø67,1 - Ø66,1 5/114,3/66,1 40 620 2185 3/2012
40 10
C14 808 537/06 SD / ohne Ring 5/114,3/67,1 40 620 2185 3/2012
40 10
C14 808 537/11 SD / ohne Ring 5/115/70,2 40 705 2065 3/2012
40 70
C14 808 537/07 SD / SR11 Ø72,6 - Ø67,1 5/120/67,1 35 700 2115 3/2012
35 16
C14 808 537/07 SD / ohne Ring 5/120/72,6 35 700 2115 3/2012
35 16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 2 von 4
Kennzeichnung
KBA-Nummer 47706
Herstellerzeichen CMS
Radtyp und Ausführung C14 808 (s.o.)
Radgröße 8,0Jx18EH2+
Einpreßtiefe ET .. (s.o.)
Gießereikennzeichen SD
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 35 700 2115
5/112 31 650 2040
5/112 41 650 2040
5/112 35 675 2040
5/115 40 705 2065
5/108 40 705 2065
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 215/40R18 40 705
5/112 215/35R18 35 675
5/112 225/45R18 41 650
5/115 215/40R18 40 705
5/120 215/40R18 35 700
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/60R18 35 705
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 11,738 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland China, Wuxi ab Februar 2012
durchgeführt.
Hinweise zum Sonderrad
Leichtmetallsonderrad mit 5 Doppelspeichen ww. lackiert oder poliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung (SD) - 14.08.2012
Anlage zur Radbeschreibung - 29.08.2012
Radzeichnung 303-3101025 Blatt 1/ 04.11.2011
mit Änderung vom 03.08.2012
Radzeichnung 301-3101025 Blatt 2/ 04.11.2011
Zusammenstellung CMS Zentrierringe Stand 02.08.2012
Zusammenstellung CMS Befestigungsmittel Stand 02.08.2012
Nabenkappenzeichnung C020122-B 07.07.2000
mit Änderung vom 31.08.2001
Befestigungsmittelzeichnung RS M14x1,25 3714T05 12.09.2006
Verwendungen Anlagen 01-14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 4 von 4
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Dezember 2012
Haasis 00188603.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 1 von 12
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C14
Typ C14 808
Radgröße 8,0Jx18EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C14 808 537/12 SD / ohne Ring 5/108/63,4 40 705 2065
40 56
Kennzeichnungen
KBA-Nummer 47706
Herstellerzeichen CMS
Radtyp und Ausführung C14 808 (s.o.)
Radgröße 8,0Jx18EH2+
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 125 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M14x1,5 Kegel 60° 140 -
S05 Schraube M14x1,5 Kegel 60° 140 33
S06 Mutter M12x1,5 Kegel 60° 130 -
S07 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K2b K42 K56 T85 T89 A01 A02 A04
DM2 66-107 225/35R18 K2b K41 K42 K56 T87 A05 A08 A09
e13*2001/116*0109*. 66-107 225/40R18 K25 K29 K2b K41 K42 K45 K56 A12 A16 A21
66-107 245/35R18 K2b K44 K56 R03 B02 K46 V18
S01
Ford C-Max (Com- 70-134 215/40R18 T85 T89 A02 A04 A05
pact) 70-134 215/45R18 A08 A09 A12
DXA 70-134 225/40R18 A01 K1a K2b T88 T92 A16 A21 A58
e13*2007/46*1103*.. 70-134 235/40R18 A01 K1a K1b K2b K5d B02 KoS V18
70-134 245/35R18 A01 K1c K2a K2b K4i K5d K6i K8e S03
T88 T92
Ford Focus 59-107 215/40R18 T85 T89 A02 A04 A05
DA3, DB3 59-166 225/40R18 A01 K56 A08 A09 A12
e13*2001/116* 59-166 235/35R18 A01 K1a K1b K2b K46 K56 T86 A16 A21 B02
0144,0157*.. 59-166 245/35R18 A01 K1c K25 K2b K41 K44 K46 K56 Car Flh Sth
V18 S03
Ford Focus 63-134 215/40R18 T85 T89 A02 A04 A05
DYB 63-134 215/45R18 A08 A09 A12
e13*2007/46*1138*.. 63-134 225/40R18 A01 K1a K8d T88 T92 A16 A21 A58
63-134 235/40R18 A01 K1a K1b K2b K4b K8d Car Flh Lim
63-134 245/35R18 A01 K1c K2b K4b K5d K6g K8m T88 V18 S03
T92
Ford Focus Cabrio 74-107 215/40R18 K56 T89 A01 A02 A04
DB3 74-107 225/40R18 K44 K46 K56 T88 T89 A05 A08 A09
e13*2001/116*0157*. 74-107 235/35R18 K1a K1b K44 K46 K56 T86 T90 A12 A16 A21
74-107 245/35R18 K1a K1b K25 K41 K44 K46 K56 T88 B02 Cbo K2b
T89 V18 S03
Ford Focus RS 224, 257 215/45R18 M+S A02 A04 A05
DA3, DA3-RS 224, 257 225/40R18 M+S A08 A09 A12
e13*2001/116*0144*. 224, 257 235/40R18 A01 K1a K1b K3s K4i K5a K6d M+S A16 A21 A58
e13*2001/116*1010*. B02 Flh S03
Ford Focus ST 184 215/45R18 M+S A02 A04 A05
DYB 184 225/40R18 A01 K1a K8d M+S A08 A09 A12
e13*2007/46*1138*.. 184 235/40R18 A01 K1a K1b K2b K4b K8d A16 A21 A58
184 245/35R18 A01 K1c K2b K4b K5d K6g K8m Car Flh S03
Ford Galaxy 74-149 225/45R18 T95 141 A02 A04 A05
WA6 74-149 235/40R18 T93 T95 141 A08 A09 A12
e13*2001/116*0185*. 74-149 235/45R18 T94 T98 141 A16 A21 A58
74-149 245/40R18 A01 K1a K2b T93 T97 141 B02 V18 S04
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 A02 A04 A05
DXA 70-134 215/45R18 R69 T93 A08 A09 A12
e13*2007/46*1103*.. 70-134 225/40R18 A01 K1a T92 A16 A21 A58
70-134 235/40R18 A01 G40 K1a K1b K2b K5d T95 B02 KmS V18
70-134 245/35R18 A01 K1c K2a K2b K4i K5d K6i K8e S03
T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Kuga 100-147 235/50R18 K1a A01 A02 A04
DM2 100-147 245/45R18 K1a A05 A08 A09
e13*2001/116* 100-147 245/50R18 K1a K1b K2b A12 A16 A21
0109*19-.. 100-147 255/45R18 K1a A57 B02 S03
Ford Mondeo 66-150 215/40R18 K1c K2b K56 T85 T89 A01 A02 A04
B4Y, B5Y 66-150 225/35R18 K1c K2b K56 T83 A05 A08 A09
e1*98/14* 66-166 225/40R18 K1c K2b K56 T88 T89 T91 A12 A16 A21
0154,0155*.. 66-166 235/35R18 K1c K2c K44 K56 T86 T90 A58 B02 Flh
66-166 235/40R18 K1c K2c K44 K56 Sth S01
Ford Mondeo 74-176 215/40R18 T85 T89 A02 A04 A05
BA7 74-176 215/45R18 A01 G40 T89 A08 A09 A12
e13*2001/116*0249*. 74-176 215/45R18 R69 T89 A16 A21 A58
- incl. MJ 2011 74-176 225/40R18 A01 K2b T88 T89 T91 B02 Flh Lim
74-176 235/40R18 A01 G40 K2b V18 S06
74-176 235/45R18 A01 G81 K2b R69
74-176 245/35R18 A01 K1a K1b K2b T88 T89
74-176 245/40R18 A01 G81 K1a K1b K2b
Ford Mondeo Turnier 74-176 215/45R18 A01 G40 T89 T93 A02 A04 A05
BA7 74-176 215/45R18 R69 T89 T93 A08 A09 A12
e13*2001/116*0249*. 74-176 225/40R18 A01 K2b T88 T89 T91 T92 A16 A21 A58
- incl. MJ 2011 74-176 235/40R18 A01 G40 K2b T91 T93 B02 Car V18
74-176 235/45R18 A01 G81 K2b R69 S06
74-176 245/35R18 A01 K1a K1b K2b T88 T89 T92
74-176 245/40R18 A01 G81 K1a K1b K2b
81,92 215/40R18 T89
Ford Mondeo Turnier 66-125 225/35R18 K1c K2b K46 T87 A01 A02 A04
BWY 66-150 215/40R18 K1c K2b K46 T89 A05 A08 A09
e1*98/14*0156*.. 66-166 225/40R18 K1c K2b K46 T88 T89 T91 A12 A16 A21
66-166 235/40R18 K1c K2c K46 A58 B02 Car
66-166 245/35R18 K1c K2c K46 T88 T89 V18 S01
Ford S-Max 74-176 225/45R18 T95 141 A02 A04 A05
WA6 74-176 235/40R18 A01 K2b T93 T95 141 A08 A09 A12
e13*2001/116*0185*. 74-176 235/45R18 T94 T98 141 A16 A21 A58
74-176 245/40R18 A01 K1a K2b T93 T97 141 B02 V18 S04
Ford Tourneo Connect 55-85 225/40R18 K1a K1b K2a K2b T91 T92 A01 A02 A04
PH2, PJ2 55-85 235/40R18 B49 G01 K1c K2c K45 T91 T93 T95 A05 A08 A09
e1*2001/116* A12 A16 A21
0206*,0207* .. B02 S07
Ford Transit Connect 55-85 225/40R18 K1a K1b K2a K2b T91 T92 A01 A02 A04
PT2, PU2 55-85 235/40R18 B49 G01 K1c K2c K45 T91 T93 T95 A05 A08 A09
L071; L072; A12 A16 A21
e1*2007/46*0271*..; B02 S07
e1*2007/46*0272*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Jaguar X-Type 96-170 225/40R18 K1a K2b K41 K42 K45 K46 K56 T88 A01 A02 A04
CF1 T92 A05 A08 A09
e11*98/14*0176*.. 96-170 245/35R18 K1c K2c K41 K42 K43 K44 K45 K46 A12 A16 A21
K56 L02 T88 T92 B02 Lim V18
S01
Jaguar XF 120-202 235/50R18 A02 A04 A05
CC9 120-202 245/45R18 A08 A09 A12
e11*2001/116*0323*. 120-202 255/45R18 A16 A21 B03
Lim V18 S02
Jaguar XJ 152-291 235/50R18 R35 A02 A04 A05
N*3 152-291 245/45R18 A08 A09 A12
e11*2001/116*0217*.. 152-291 255/45R18 A01 K41 A16 A21 B02
NBF V18 S02
Land Rover Range- 110-177 225/60R18 A63 A02 A04 A05
Rover Evoque 110-177 235/55R18 A12 A08 A09 A16
LV 110-177 235/60R18 A12 A21 A56 S04
e11*2007/46*0223*..
Volvo C30 73-169 215/40R18 K1c K2b K42 T85 T89 A01 A02 A04
M, M-2D 73-169 215/45R18 G03 K1c K2b K42 A05 A08 A09
e4*2001/116*0076*.., 73-169 225/35R18 K1c K2b K42 T83 T87 A12 A16 A21
e1*2001/116*0427*.. 73-169 225/40R18 K1c K2b K42 A58 B02 Com
73-169 235/35R18 K1c K25 K2b K42 V18 S01
73-169 245/35R18 K2b K42 R03
Volvo C70 100-169 215/45R18 A02 A04 A05
M 100-169 225/40R18 T88 A08 A09 A12
e4*2001/116*0076 100-169 235/40R18 A16 A21 B02
*08-.. 100-169 245/35R18 A01 K46 K66 T88 Cbo V18 S01
Volvo S40, V50 73-169 215/40R18 K1c K2b K42 K46 T85 T89 A01 A02 A04
M 73-169 215/45R18 G03 K1c K2b K41 K42 K45 K46 A05 A08 A09
e4*2001/116*0076*.. 73-169 225/35R18 K1c K2b K42 K46 T87 A12 A16 A21
73-169 225/40R18 K1c K2b K42 K45 K46 B02 Car Lim
73-169 235/35R18 K1c K25 K2b K42 K45 K46 T86 V00 V18 S01
73-169 245/35R18 K2b K42 K46 R03
Volvo S60, V60 84-224 215/45R18 K4i T89 T93 A01 A02 A04
F, F-N2D 84-224 225/40R18 K2b K4i K6f T92 A05 A08 A09
e9*2007/46*0023*..; 84-224 235/40R18 K1c K2b K4i K6f T91 T95 A12 A16 A21
e13*2007/46*1157*.. 84-224 245/35R18 K1c K2b K3i K4i K5b K6f T92 A57 Car Lim
84-224 245/40R18 K1c K2b K3i K4i K5b K6f V00 V18 S05
Volvo S80 80-232 225/45R18 T91 T95 A02 A04 A05
A, A-2D 80-232 235/40R18 T91 T93 A08 A09 A12
e9*2001/116*0057*.., 80-232 245/40R18 A01 K1a K1b K2b K46 A16 A21 V00
e1*2001/116*0504*.. V18 S05
Volvo V40 84-132 215/40R18 T85 T89 A02 A04 A05
M 84-132 225/40R18 A08 A09 A12
e4*2001/116* 84-132 235/35R18 A01 K1c K2b K6g T86 T90 A16 A21 A58
0076*27-.. 84-132 235/40R18 A01 K1c K2b K6g Flh V18 S03
84-132 245/35R18 A01 K1c K2b K6g
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo V70 80-224 225/45R18 T91 T95 A02 A04 A05
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 A08 A09 A12
e9*2001/116*0065*..; 80-224 245/40R18 A01 K1a K1b K46 A16 A21 Car
e1*2001/116*0505*..; V00 V18 X7V
e1*2007/46*0495*..; S05
e13*2007/46*1203*..
Volvo XC60 100-224 235/60R18 K1c K2b 130 A01 A02 A04
D, /-2D, /-N2D, /-N2E 100-224 255/50R18 K1c K2b A05 A08 A09
e9*2001/116*0068*..; 100-224 255/55R18 K1c K2b 131 A12 A16 A21
e1*2001/116*0507*..; A57 S05
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 225/50R18 K1c A01 A02 A04
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 K1c K2b K42 K46 A05 A08 A09
e9*2001/116*0065*..; 120-224 245/45R18 K1c A12 A16 A21
e1*2001/116*0505*..; 120-224 255/45R18 K1c K2b K42 K46 Car KMV S05
e1*2007/46*0495*..;
e13*2007/46*1203*..
Auflagen und Hinweise
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH

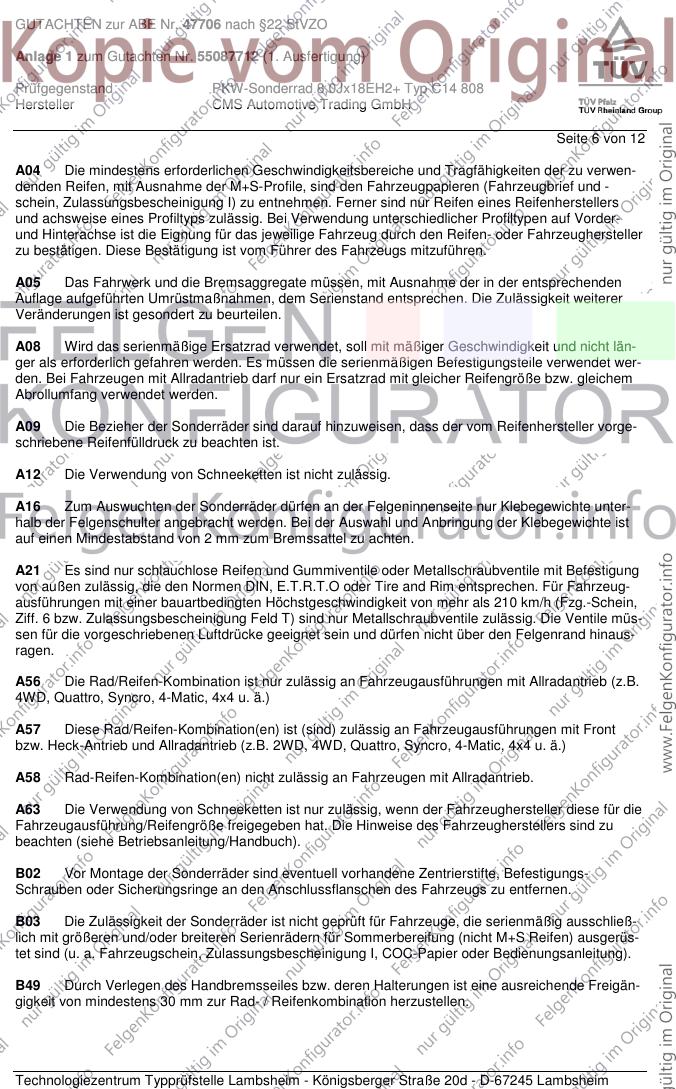

Seite 6 von 12
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigän-
gigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 7 von 12
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH

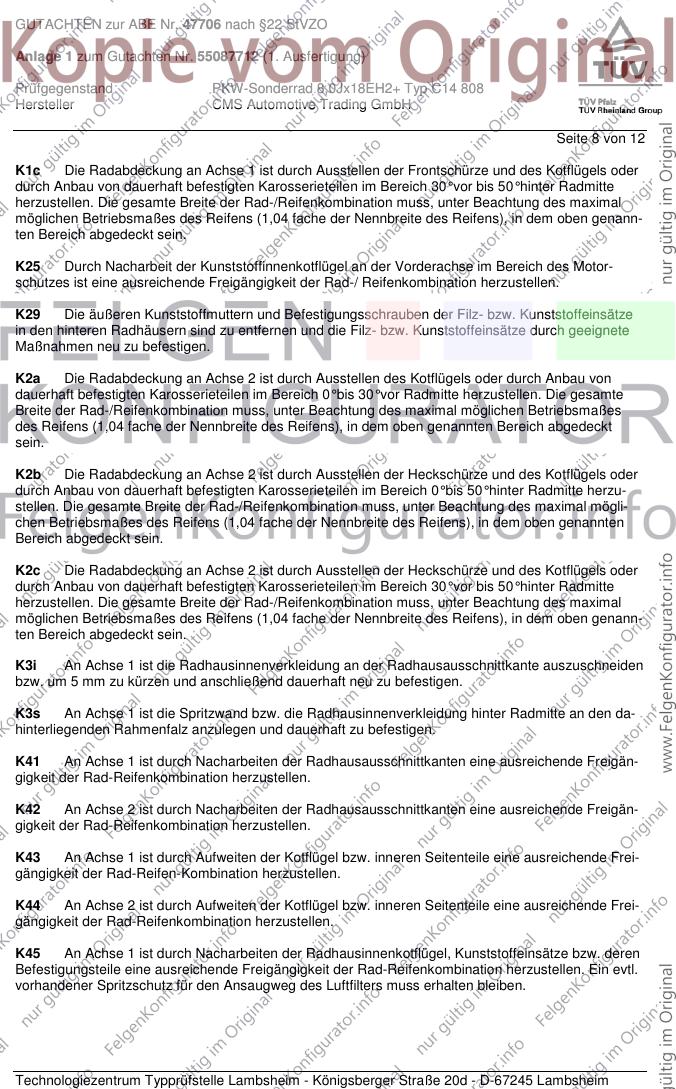

Seite 8 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH

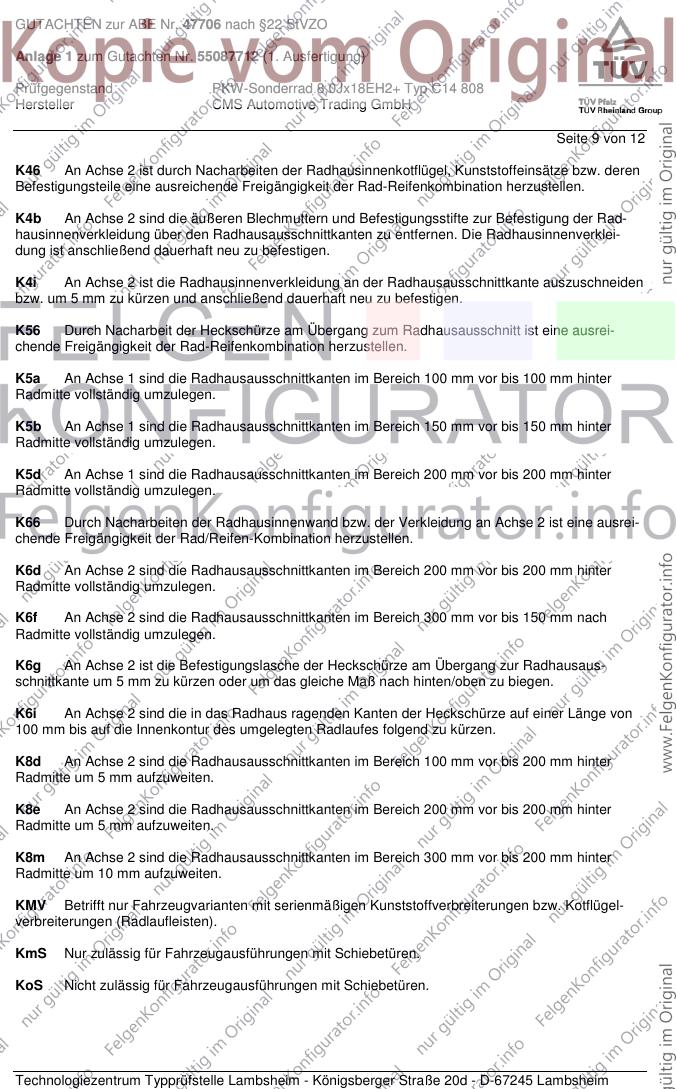

Seite 9 von 12
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der Rad-
hausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverklei-
dung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO

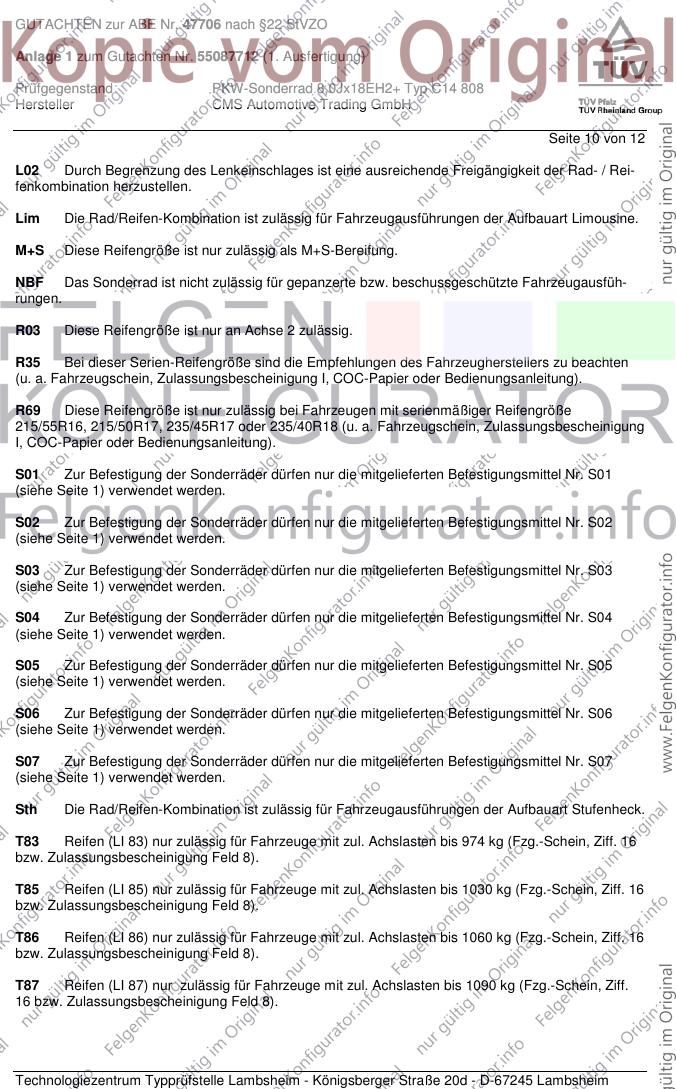

Anlage 1 zum Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 10 von 12
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausfüh-
rungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 11 von 12
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47706 nach §22 StVZO

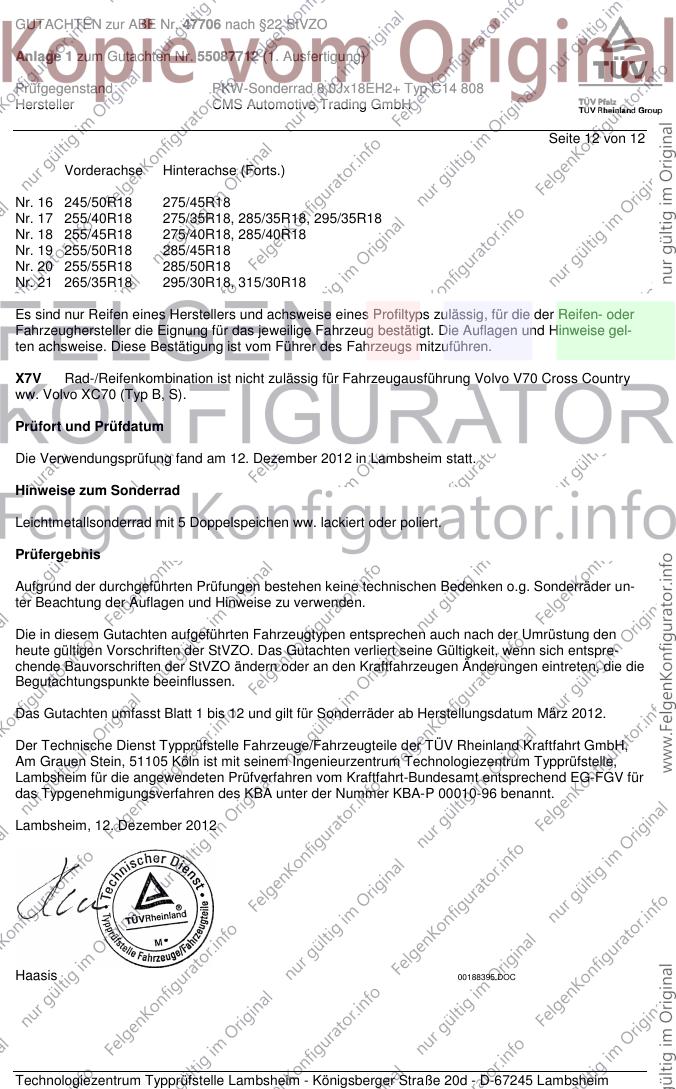

Anlage 1 zum Gutachten Nr. 55087712 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ C14 808
Hersteller CMS Automotive Trading GmbH
Seite 12 von 12
Vorderachse Hinterachse (Forts.)
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. Dezember 2012 in Lambsheim statt.
Hinweise zum Sonderrad
Leichtmetallsonderrad mit 5 Doppelspeichen ww. lackiert oder poliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Dezember 2012
Haasis 00188395.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
