GUTACHTEN zur ABE Nr. 48291 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55102810 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ PN706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 10
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell Poison
Typ PN706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B5 PN706 B5/Z34 Ø70-63,4 5/108/63,4 48 725 2180
Kennzeichnungen
KBA-Nummer 48291
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung PN706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Serienschraube M14x1,5 Kegel 60° 140 31,5
S05 Mutter M14x1,5 Kegel 60° 140 -
S06 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48291 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55102810 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ PN706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 0A1 A02 A04
DM2 A05 A08 A09
e13*2001/116*0109*. A14 A21 A33
B02 S02
Ford C-Max 70-134 205/55R16 A33 R09 0A1 A02 A04
(Compact) 70-134 205/60R16 A12 R37 A05 A08 A09
DXA 70-134 215/55R16 A91 A14 A21 A58
e13*2007/46*1103*.. 70-134 225/50R16 A12 B02 KoS V16
S03
Ford Focus 166 205/55R16 A13 M+S 0A1 A02 A04
DA3, DB3 59-107 205/55R16 A33 A05 A08 A09
e13*2001/116* 59-107 215/50R16 A12 A14 A21 B02
0144,0157*.. 59-107 215/55R16 A01 A12 K25 Car Flh Sth
59-92 195/55R16 A13 R37 T87 S03
Ford Focus 63-134 205/55R16 A33 0A1 A02 A04
DYB 63-134 215/55R16 A91 A05 A08 A09
e13*2007/46*1138*.. 63-134 225/50R16 A12 A14 A21 A58
Car Flh Lim
V16 S03
Ford Focus Cabrio 74-107 205/55R16 A33 0A1 A02 A04
DB3 74-107 215/50R16 A12 A05 A08 A09
e13*2001/116*0157*. 74-107 215/55R16 A01 A12 K25 A14 A21 B02
Cbo S03
Ford Focus ST 184 215/55R16 A91 M+S 0A1 A02 A04
DYB 184 225/50R16 A12 M+S A05 A08 A09
e13*2007/46*1138*.. A14 A21 A58
Car Flh S03
Ford Galaxy 74-149 215/60R16 A33 T94 T95 0A1 A02 A04
WA6 74-149 225/55R16 A12 T94 T95 A05 A08 A09
e13*2001/116*0185*. 74-149 235/50R16 A12 A14 A21 A58
74-149 245/50R16 A12 B02 V16 S05
Ford Grand C-Max 70-134 215/55R16 A01 A91 G40 T93 T97 0A1 A02 A04
DXA 70-134 215/55R16 A91 R09 T93 T97 A05 A08 A09
e13*2007/46*1103*.. 70-134 225/50R16 A12 T92 T96 A14 A21 A58
77,92 205/55R16 A33 NoD R09 T94 B02 KmS V16
S03
Ford Kuga (I) 100 215/70R16 A13 R09 0A1 A02 A04
DM2 100-147 215/65R16 A13 A05 A08 A09
e13*2001/116* 100-147 225/65R16 A13 A14 A21 A57
0109*19-31 100-147 235/60R16 A33 B02 S03
100-147 245/55R16 A12
100-147 245/60R16 A12
Ford Kuga (II) 85-134 215/65R16 A13 0A1 A02 A04
DM2 85-134 225/60R16 A13 A05 A08 A09
e13*2001/116* 85-134 225/65R16 A33 A14 A21 A57
0109*31-.. 85-134 235/60R16 A33 B03 S03
- Modell 2013 85-134 245/55R16 A12
85-134 245/60R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48291 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55102810 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ PN706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 66-150 205/50R16 R37 T87 T91 0A1 A02 A04
B4Y, B5Y 66-150 205/55R16 T89 T91 A05 A08 A09
e1*98/14* 66-166 205/55R16 M+S A13 A14 A21
0154,0155*.. A58 B02 B03
Flh Sth S02
Ford Mondeo 74-176 215/55R16 A01 A33 G03 0A1 A02 A04
BA7 74-176 215/55R16 A33 R09 A05 A08 A09
e13*2001/116*0249*. 74-176 225/50R16 A12 A14 A21 A58
- incl. MJ 2011 74-176 235/50R16 A01 A12 G40 B02 Flh Lim
74-176 235/50R16 A12 R69 V16 S03
74-92 205/55R16 A13 R37
85-120 215/60R16 A12 R09
Ford Mondeo Turnier 74-176 215/55R16 A01 A33 G03 T91 T93 0A1 A02 A04
BA7 74-176 215/55R16 A33 R09 T91 T93 A05 A08 A09
e13*2001/116*0249*. 74-176 225/50R16 A12 T92 T93 A14 A21 A58
- incl. MJ 2011 74-176 235/50R16 A01 A12 G40 B02 Car V16
74-176 235/50R16 A12 R69 S03
74-92 205/55R16 A13 R37 T91 T93
85-120 215/60R16 A12 R09
Ford Mondeo Turnier 66-150 205/50R16 A13 R37 T87 T91 0A1 A02 A04
BWY 66-150 205/55R16 A13 T91 A05 A08 A09
e1*98/14*0156*.. 66-150 225/45R16 A12 T89 A14 A21 A58
66-166 205/55R16 A13 M+S T91 B02 B03 Car
V16 S02
Ford S-Max 74-176 215/60R16 A33 T94 T95 0A1 A02 A04
WA6 74-176 225/55R16 A12 T94 T95 A05 A08 A09
e13*2001/116*0185*. 74-176 235/50R16 A12 A14 A21 A58
74-176 245/50R16 A01 A12 K2b B02 V16 S05
Ford Tourneo Connect 55-85 205/55R16 K2b T91 T94 0A1 A01 A02
PH2, PJ2 A04 A05 A08
e1*2001/116* A09 A12 A14
0206*.., A21 B02 S06
0207*00-15
Ford Transit Connect 55-85 205/55R16 K2b T91 T93 T94 0A1 A01 A02
PT2, PU2 A04 A05 A08
L071; L072; A09 A12 A14
e1*2007/46*0271*..; A21 B02 S06
e1*2007/46*
0272*00-03
Jaguar X-Type 96-170 205/55R16 K41 K45 K46 K56 L02 0A1 A01 A02
CF1 96-170 215/50R16 K1a K2b K41 K45 K46 K56 L02 A04 A05 A08
e11*98/14*0176*.. 96-170 225/45R16 K41 K45 K46 K56 L02 A09 A12 A14
96-170 225/50R16 K1a K2b K41 K42 K45 K46 K56 L02 A21 B02 B03
Lim V16 S02
Land Rover 110-118 215/75R16 A44 0A1 A02 A04
Freelander 2 110-118 225/70R16 A44 A05 A08 A09
LF 110-118 225/75R16 A44 A14 A21 B03
e11*2001/116*0300*. 110-118 235/70R16 A12 S05
110-118 255/65R16 A01 A12 K1a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48291 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55102810 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ PN706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo C30 73-169 195/60R16 A33 R37 0A1 A02 A04
M, M-2D 73-169 205/55R16 A12 A05 A08 A09
e4*2001/116*0076*.., 73-169 215/50R16 A01 A12 K25 A14 A21 A58
e1*2001/116*0427*.. 73-169 225/50R16 A01 A12 K2b K42 R03 B02 Com V16
S02
Volvo S40, V50 73-169 195/60R16 R37 0A1 A02 A04
M 73-169 205/55R16 A01 K46 A05 A08 A09
e4*2001/116*0076*.. 73-169 215/50R16 A01 K42 K46 LK6 A12 A14 A21
73-169 225/50R16 A01 K2b K42 K46 R03 B02 B03 Car
Lim V00 V16
S02
Volvo S60, V60 84-149 205/55R16 A13 R37 R59 T91 0A1 A02 A04
F, F-N2D 84-149 205/60R16 A13 R09 A05 A07 A08
e9*2007/46*0023*..; 84-224 215/55R16 A33 A09 A14 A21
e13*2007/46*1157*.. 84-224 225/50R16 A12 A57 Car Lim
84-224 235/50R16 A01 A12 K4i V00 V16 S04
Volvo S80 80-177 205/60R16 A13 R09 0A1 A02 A04
A, A-2D 80-177 215/55R16 A33 R37 A05 A07 A08
e9*2001/116*0057*.., 80-224 225/55R16 A12 A09 A14 A21
e1*2001/116*0504*.. 80-224 235/50R16 A12 S04
Volvo V40 84 195/60R16 A13 R37 0A1 A02 A04
M, M-N2E 84 - 187 205/55R16 A33 A05 A08 A09
e4*2001/116* 84 - 187 215/55R16 A12 A14 A21 A58
0076*27-..; Flh X4V S03
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/60R16 A13 0A1 A02 A04
M, M-N2E 84-187 215/55R16 A33 A05 A08 A09
e4*2001/116* 84-187 215/60R16 A33 A14 A21 A57
0076*29..; 84-187 225/55R16 A90 Flh S03
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-177 205/60R16 A13 R09 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 80-177 215/55R16 A33 R59 A05 A07 A08
e9*2001/116*0065*..; 80-224 225/55R16 A12 A09 A14 A21
e1*2001/116*0505*..; 80-224 235/50R16 A12 Car X7V S04
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/65R16 A13 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 120-224 225/60R16 A12 A05 A07 A08
e9*2001/116*0065*..; 120-224 235/60R16 A12 A09 A14 A21
e1*2001/116*0505*..; 120-224 245/55R16 A01 A12 K1a Car KMV S04
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48291 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55102810 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ PN706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 5 von 10
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48291 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55102810 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ PN706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 6 von 10
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48291 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55102810 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ PN706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 7 von 10
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48291 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55102810 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ PN706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

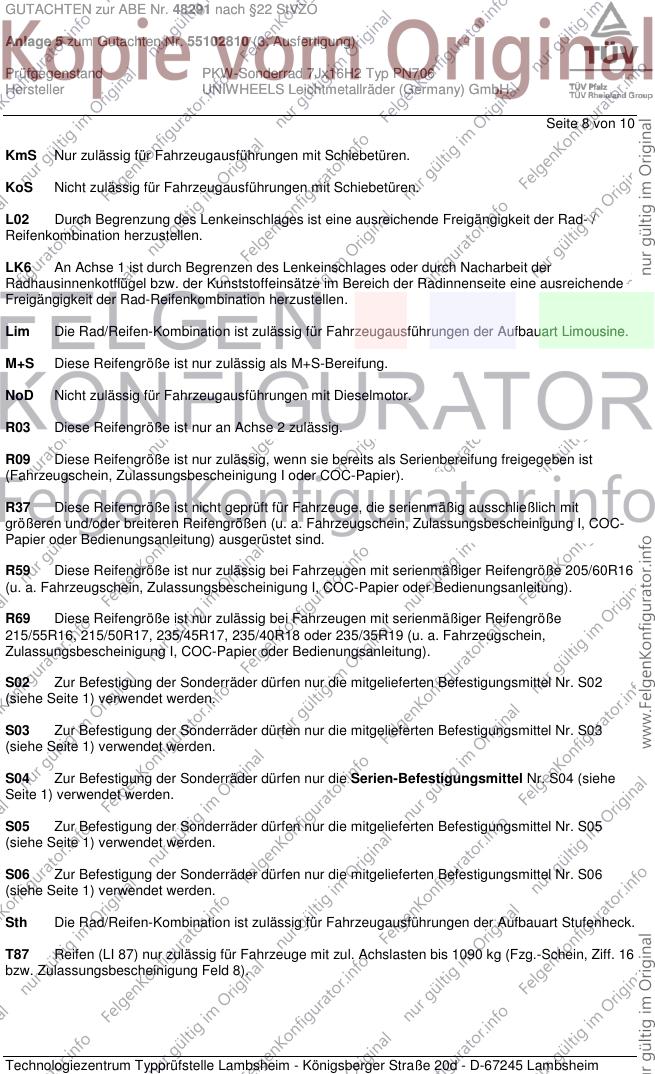

Seite 8 von 10
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48291 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55102810 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ PN706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

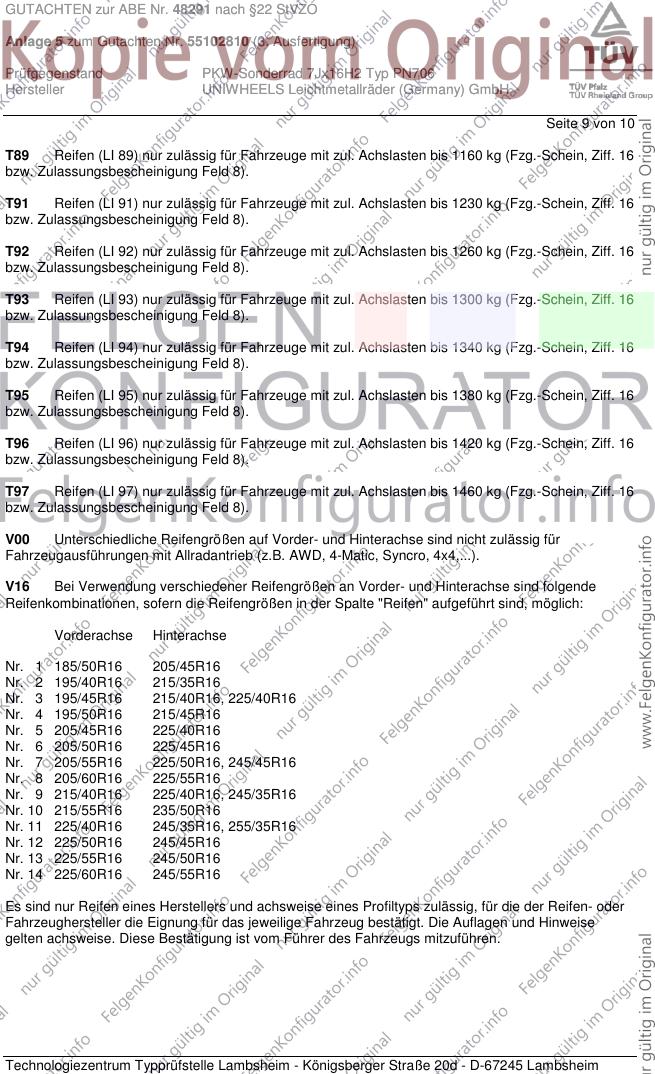

Seite 9 von 10
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48291 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55102810 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ PN706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

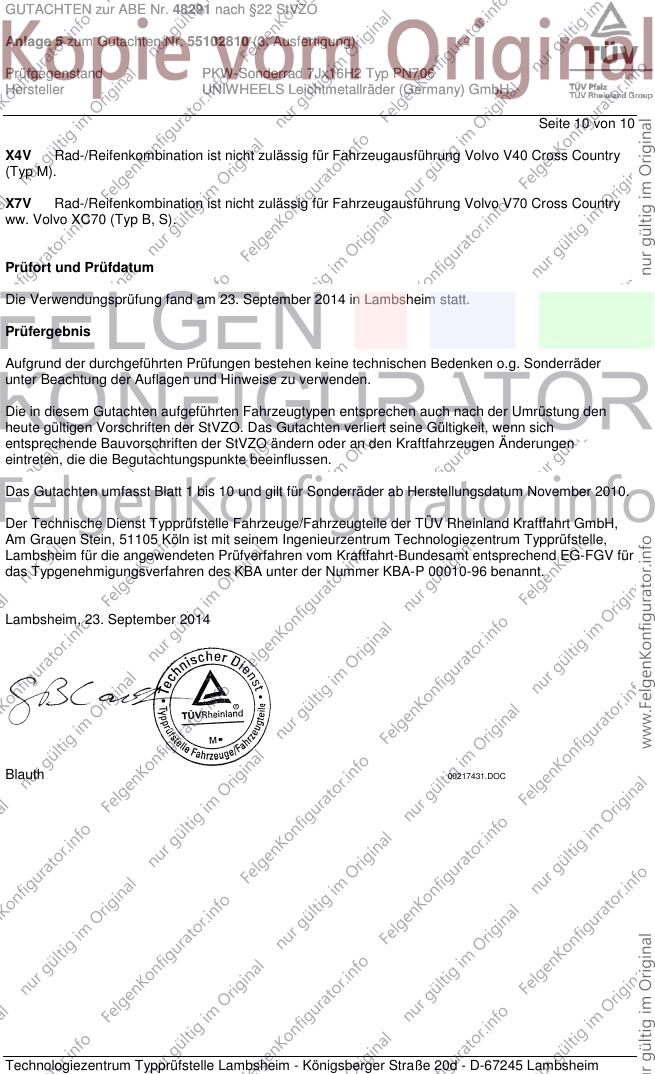

Seite 10 von 10
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. September 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. September 2014
Blauth 00217431.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
