GUTACHTEN zur ABE Nr. 46529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55040506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ RC12 809
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 8
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell RC12
Typ RC12 809
Radgröße 8Jx19EH2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 RC12 809 W1/ 5/108/63,4 38 800 2250
BA16 N20 Ø72,6-Ø63,4
Kennzeichnungen
KBA-Nummer 46529
Herstellerzeichen RCD Germany
Radtyp und Ausführung RC12 809 (s.o.)
Radgröße 8Jx19EH2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M14x1,5 Kegel 60° 140 -
S05 Mutter M12x1,5 Kegel 60° 130 -
- geschlossen, Typ ZM1
(ASS Z-Nr. 1912103C) ww.
- offen, Typ Bimecc D14
S06 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55040506 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Landrover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

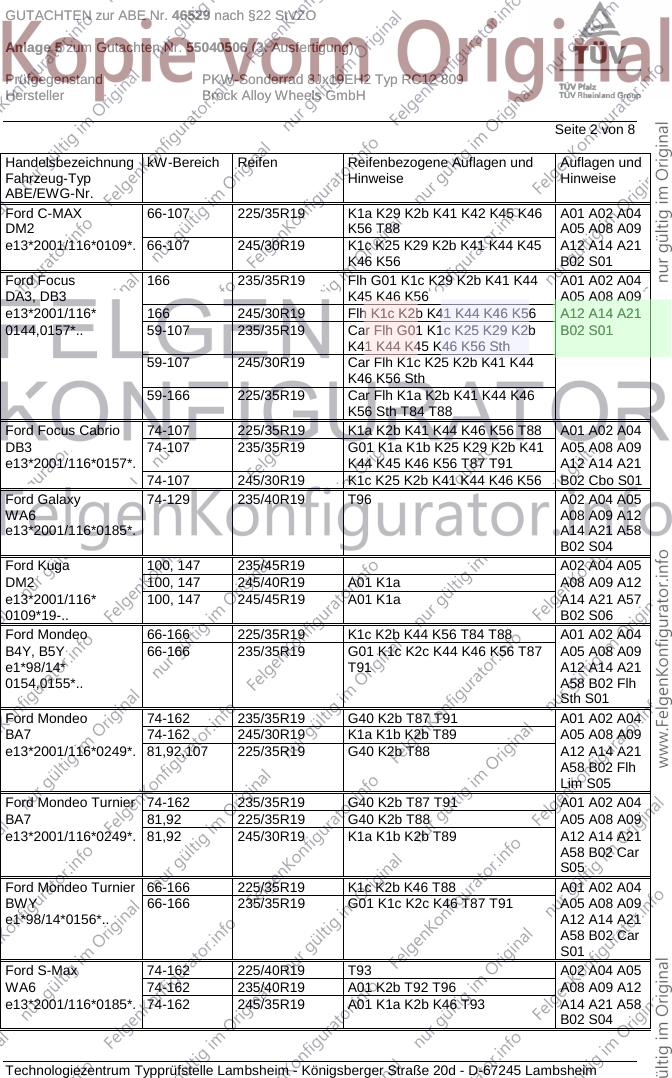

GUTACHTEN zur ABE Nr. 46529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55040506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ RC12 809
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K1a K29 K2b K41 K42 K45 K46 A01 A02 A04
DM2 K56 T88 A05 A08 A09
e13*2001/116*0109*. 66-107 245/30R19 K1c K25 K29 K2b K41 K44 K45 A12 A14 A21
K46 K56 B02 S01
Ford Focus 166 235/35R19 Flh G01 K1c K29 K2b K41 K44 A01 A02 A04
DA3, DB3 K45 K46 K56 A05 A08 A09
e13*2001/116* 166 245/30R19 Flh K1c K2b K41 K44 K46 K56 A12 A14 A21
0144,0157*.. 59-107 235/35R19 Car Flh G01 K1c K25 K29 K2b B02 S01
K41 K44 K45 K46 K56 Sth
59-107 245/30R19 Car Flh K1c K25 K2b K41 K44
K46 K56 Sth
59-166 225/35R19 Car Flh K1a K2b K41 K44 K46
K56 Sth T84 T88
Ford Focus Cabrio 74-107 225/35R19 K1a K2b K41 K44 K46 K56 T88 A01 A02 A04
DB3 74-107 235/35R19 G01 K1a K1b K25 K29 K2b K41 A05 A08 A09
e13*2001/116*0157*. K44 K45 K46 K56 T87 T91 A12 A14 A21
74-107 245/30R19 K1c K25 K2b K41 K44 K46 K56 B02 Cbo S01
Ford Galaxy 74-129 235/40R19 T96 A02 A04 A05
WA6 A08 A09 A12
e13*2001/116*0185*. A14 A21 A58
B02 S04
Ford Kuga 100, 147 235/45R19 A02 A04 A05
DM2 100, 147 245/40R19 A01 K1a A08 A09 A12
e13*2001/116* 100, 147 245/45R19 A01 K1a A14 A21 A57
0109*19-.. B02 S06
Ford Mondeo 66-166 225/35R19 K1c K2b K44 K56 T84 T88 A01 A02 A04
B4Y, B5Y 66-166 235/35R19 G01 K1c K2c K44 K46 K56 T87 A05 A08 A09
e1*98/14* T91 A12 A14 A21
0154,0155*.. A58 B02 Flh
Sth S01
Ford Mondeo 74-162 235/35R19 G40 K2b T87 T91 A01 A02 A04
BA7 74-162 245/30R19 K1a K1b K2b T89 A05 A08 A09
e13*2001/116*0249*. 81,92,107 225/35R19 G40 K2b T88 A12 A14 A21
A58 B02 Flh
Lim S05
Ford Mondeo Turnier 74-162 235/35R19 G40 K2b T87 T91 A01 A02 A04
BA7 81,92 225/35R19 G40 K2b T88 A05 A08 A09
e13*2001/116*0249*. 81,92 245/30R19 K1a K1b K2b T89 A12 A14 A21
A58 B02 Car
S05
Ford Mondeo Turnier 66-166 225/35R19 K1c K2b K46 T88 A01 A02 A04
BWY 66-166 235/35R19 G01 K1c K2c K46 T87 T91 A05 A08 A09
e1*98/14*0156*.. A12 A14 A21
A58 B02 Car
S01
Ford S-Max 74-162 225/40R19 T93 A02 A04 A05
WA6 74-162 235/40R19 A01 K2b T92 T96 A08 A09 A12
e13*2001/116*0185*. 74-162 245/35R19 A01 K1a K2b K46 T93 A14 A21 A58
B02 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55040506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ RC12 809
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 K56 A01 A02 A04
CF1 T84 T88 Y16 A05 A08 A09
e11*98/14*0176*.. A12 A14 A21
B02 Lim S01
Jaguar XF 152-202 235/40R19 A32 A02 A04 A05
CC9 152-202 235/45R19 A12 A08 A09 A14
e11*2001/116*0323*. 152-202 245/40R19 A12 A21 B03 Lim
S03
Jaguar XJ 152-291 245/40R19 K41 R37 T94 T98 A01 A02 A04
N*3 152-291 245/45R19 K41 M+S R09 A05 A08 A09
e11*2001/116*0217*. 152-291 255/40R19 K41 A12 A14 A21
B02 NBF S03
Landr. Freelander 2 110-171 235/55R19 K1a K2b A01 A02 A04
LF 110-171 255/50R19 K1c K2b A05 A08 A09
e11*2001/116*0300*. A12 A14 A21
S04
Volvo C30 73-169 225/35R19 K1c K2b K41 K42 K45 T84 T88 A01 A02 A04
M, M-2D 73-169 235/35R19 K1c K25 K2b K41 K42 K45 A05 A08 A09
e4*2001/116*0076*.., A12 A14 A21
e1*2001/116*0427*.. A58 B02
Com S01
Volvo C70 100-169 225/35R19 T88 A02 A04 A05
M 100-169 235/35R19 A01 K46 T87 T91 A08 A09 A12
e4*2001/116*0076* 100-169 245/30R19 A01 K42 K46 K66 T89 A14 A21 B02
08-.. Cbo S01
Volvo S40, V50 73-169 225/35R19 K1c K2b K41 K42 K45 K46 T84 A01 A02 A04
M T88 A05 A08 A09
e4*2001/116*0076*.. 73-169 235/35R19 K1c K25 K2b K42 K43 K45 K46 A12 A14 A21
T87 T88 B02 Car Lim
S01
Volvo S80 80-175 235/35R19 A01 K1a K1b K2b K46 T91 A02 A04 A05
A, A-2D 80-232 225/40R19 A01 K1b K2b T93 A08 A09 A12
e9*2001/116*0057*.., 80-232 245/35R19 A01 K1c K2b K41 K42 K45 K46 A14 A21 S02
e1*2001/116*0504*.. T93
Volvo V70 80-175 235/35R19 A01 K1a K1b K2b K46 T91 A02 A04 A05
B, B-2D 80-210 225/40R19 A01 K1b T93 A08 A09 A12
e9*2001/116*0065*.., 80-210 245/35R19 A01 K1c K2b K41 K42 K45 K46 A14 A21 Car
e1*2001/116*0505*.. T93 X7V S02
Volvo XC70 120-210 225/45R19 K1a T92 T96 A01 A02 A04
B, B-2D 120-210 235/45R19 K1c A05 A08 A09
e9*2001/116*0065*.., 120-210 245/40R19 K1c A12 A14 A21
e1*2001/116*0505*.. KMV S02
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55040506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ RC12 809
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 8
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

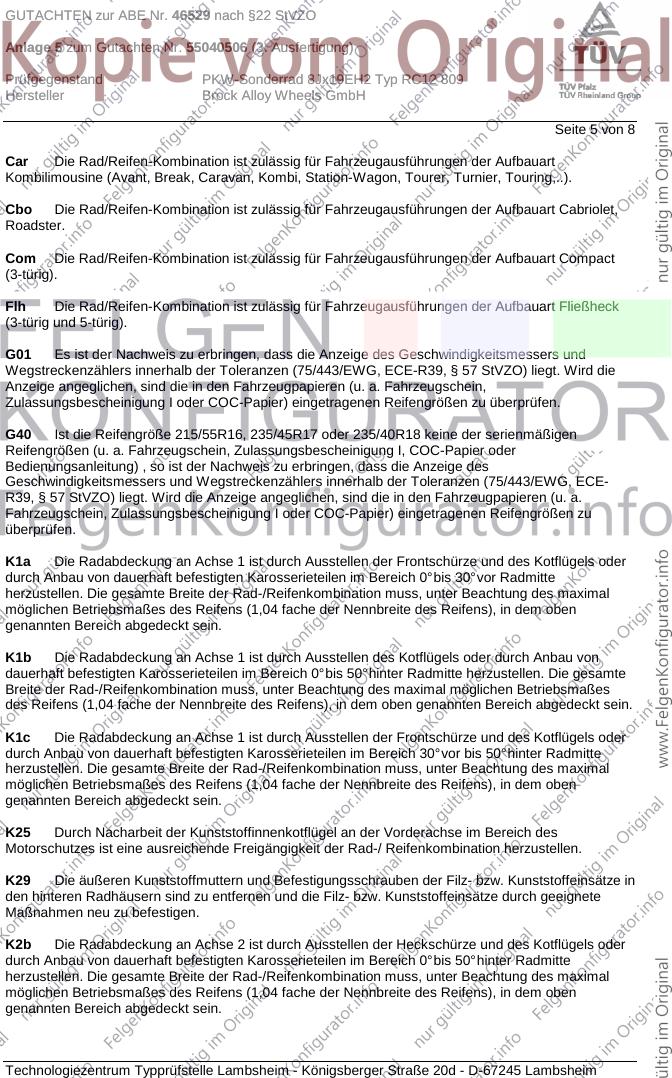

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55040506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ RC12 809
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 8
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 235/45R17 oder 235/40R18 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze in
den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55040506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ RC12 809
Hersteller Brock Alloy Wheels GmbH

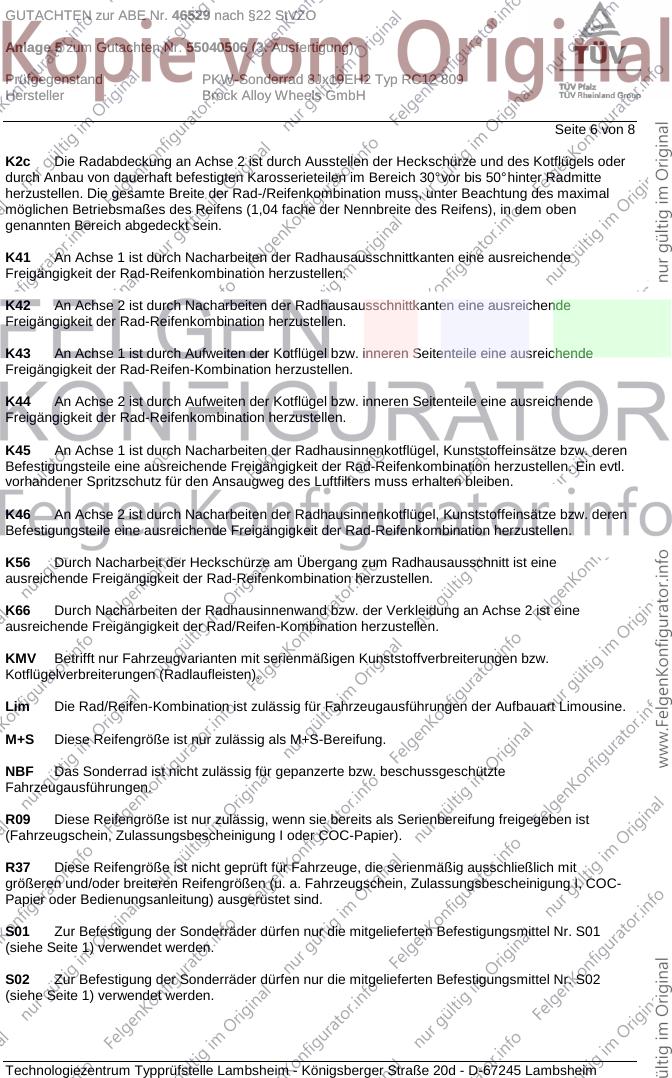

Seite 6 von 8
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55040506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ RC12 809
Hersteller Brock Alloy Wheels GmbH

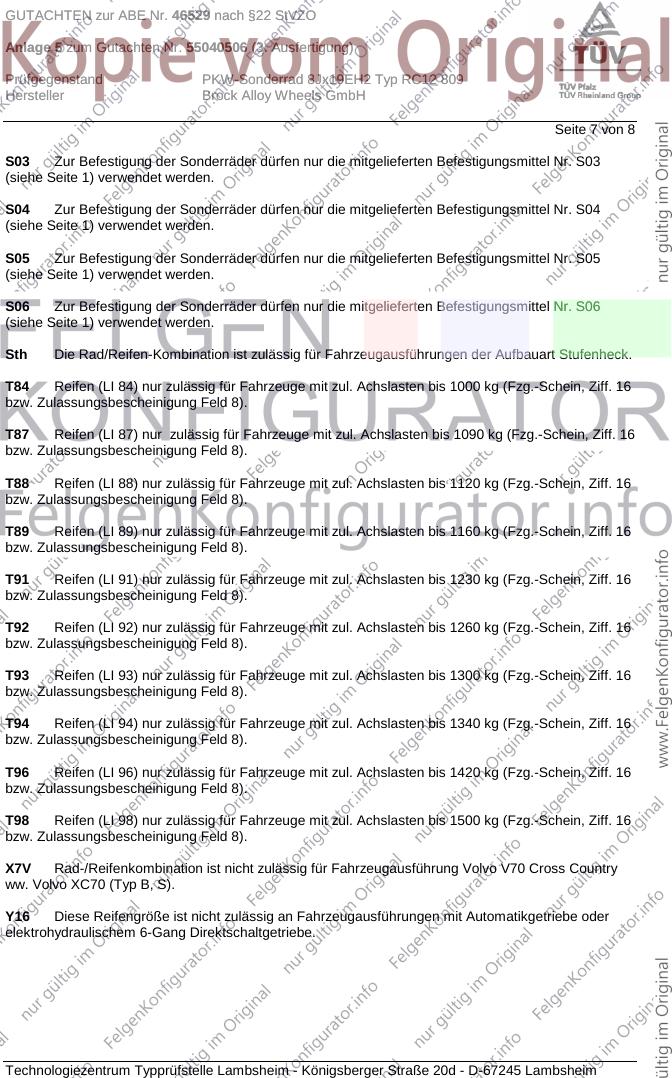

Seite 7 von 8
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55040506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19EH2 Typ RC12 809
Hersteller Brock Alloy Wheels GmbH

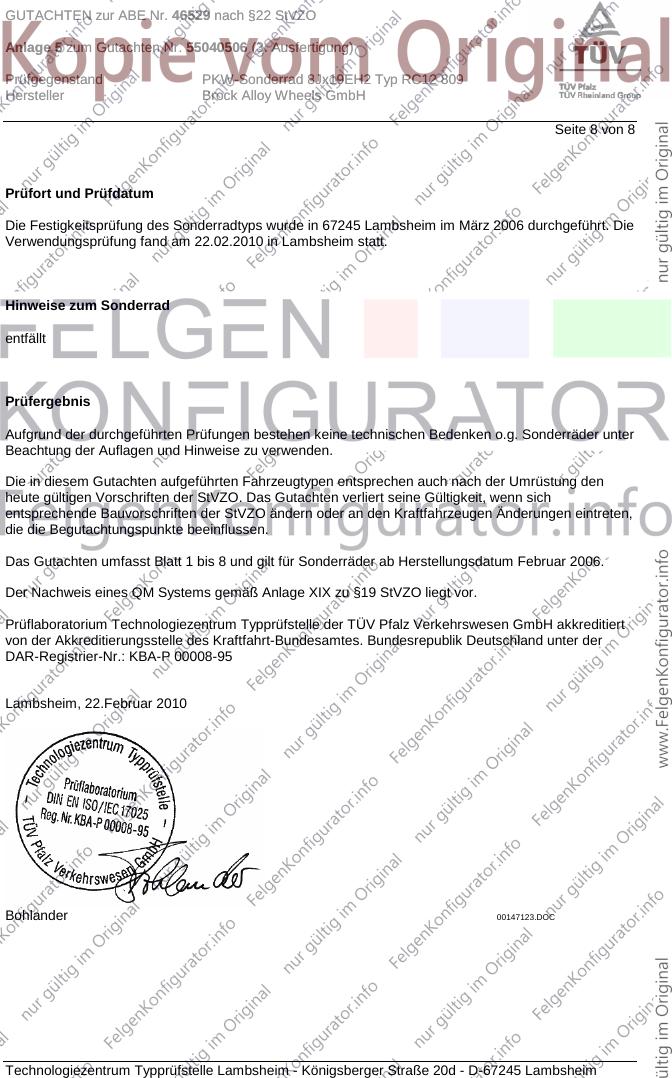

Seite 8 von 8
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in 67245 Lambsheim im März 2006 durchgeführt. Die
Verwendungsprüfung fand am 22.02.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Februar 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 22.Februar 2010
Bohlander 00147123.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
