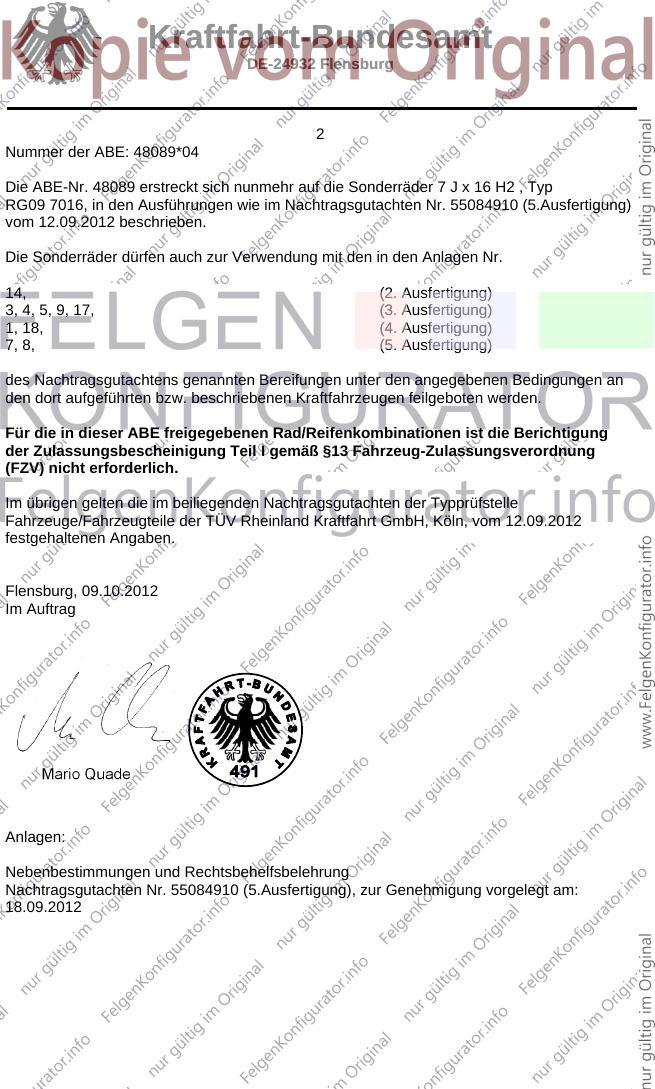

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48089*04
Gerät: Sonderräder für Personenkraftwagen
7 J x 16 H2
Typ: RG09 7016
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48089*04
Die ABE-Nr. 48089 erstreckt sich nunmehr auf die Sonderräder 7 J x 16 H2 , Typ
RG09 7016, in den Ausführungen wie im Nachtragsgutachten Nr. 55084910 (5.Ausfertigung)
vom 12.09.2012 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
14, (2. Ausfertigung)
3, 4, 5, 9, 17, (3. Ausfertigung)
1, 18, (4. Ausfertigung)
7, 8, (5. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 12.09.2012
festgehaltenen Angaben.
Flensburg, 09.10.2012
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55084910 (5.Ausfertigung), zur Genehmigung vorgelegt am:
18.09.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48089*04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

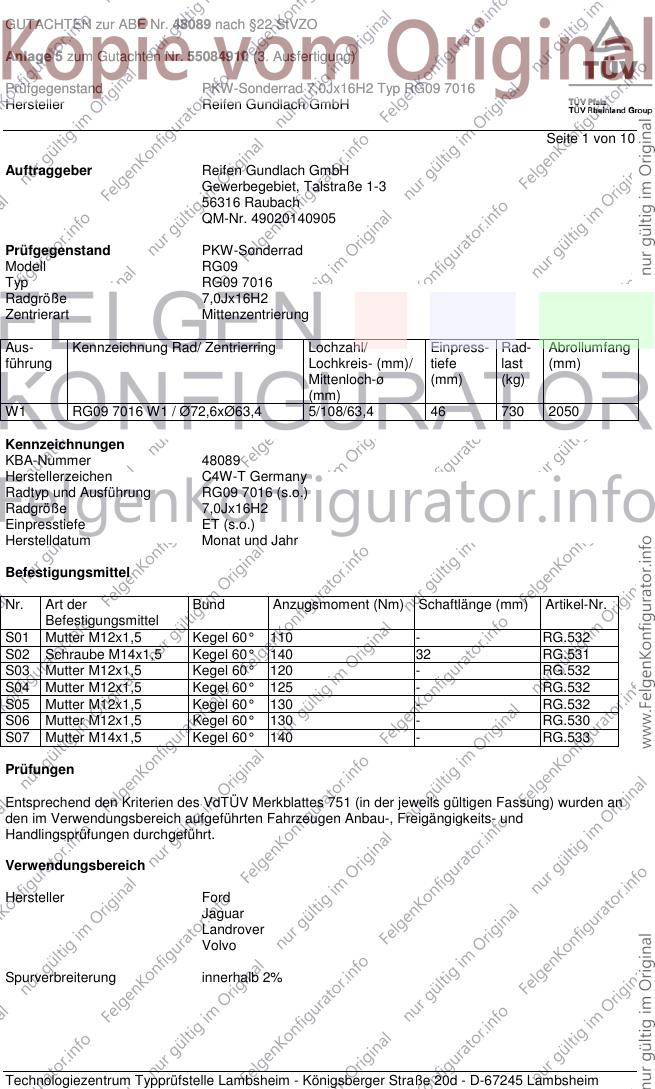

GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55084910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 1 von 10
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG09
Typ RG09 7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 RG09 7016 W1 / Ø72,6xØ63,4 5/108/63,4 46 730 2050
Kennzeichnungen
KBA-Nummer 48089
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG09 7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - RG.532
S02 Schraube M14x1,5 Kegel 60° 140 32 RG.531
S03 Mutter M12x1,5 Kegel 60° 120 - RG.532
S04 Mutter M12x1,5 Kegel 60° 125 - RG.532
S05 Mutter M12x1,5 Kegel 60° 130 - RG.532
S06 Mutter M12x1,5 Kegel 60° 130 - RG.530
S07 Mutter M14x1,5 Kegel 60° 140 - RG.533
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55084910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 A02 A04 A05
DM2 66-107 215/50R16 A08 A09 A12
e13*2001/116*0109*. 66-107 225/50R16 A01 K2b K42 K46 K56 R03 A15 A22 B02
V16 S01
Ford C-Max 70-134 205/55R16 A33 R09 A02 A04 A05
(Compact) 70-134 205/60R16 A12 R37 A08 A09 A15
DXA 70-134 215/55R16 A12 A22 A58 B02
e13*2007/46*1103*.. 70-134 225/50R16 A12 KoS V16 S05
Ford Focus 166 205/55R16 A12 M+S A02 A04 A05
DA3, DB3 59-107 205/55R16 A12 A08 A09 A15
e13*2001/116* 59-107 215/50R16 A12 A22 B02 Car
0144,0157*.. 59-107 215/55R16 A12 Flh Sth V16
59-107 225/50R16 A01 A12 LK6 S05
59-92 195/55R16 A33 R37 T87
Ford Focus 63-134 205/55R16 A33 A02 A04 A05
DYB 63-134 215/55R16 A90 A08 A09 A15
e13*2007/46*1138*.. 63-134 225/50R16 A12 A22 A58 Car
Flh Lim V16
S05
Ford Focus Cabrio 74-107 205/55R16 A02 A04 A05
DB3 74-107 215/50R16 A08 A09 A12
e13*2001/116*0157*. 74-107 215/55R16 A15 A22 B02
74-107 225/50R16 A01 K2b LK6 Cbo V16 S05
Ford Focus ST 184 215/55R16 A90 M+S A02 A04 A05
DYB 184 225/50R16 A12 M+S A08 A09 A15
e13*2007/46*1138*.. A22 A58 Car
Flh S05
Ford Galaxy 74-149 215/60R16 A33 T94 T95 A02 A04 A05
WA6 74-149 225/55R16 A12 T94 T95 A08 A09 A15
e13*2001/116*0185*. 74-149 235/50R16 A12 A22 A58 B02
74-149 245/50R16 A12 V16 S07
Ford Grand C-Max 70-134 215/55R16 A12 G40 T93 T97 A02 A04 A05
DXA 70-134 215/55R16 A12 R09 T93 T97 A08 A09 A15
e13*2007/46*1103*.. 70-134 225/50R16 A12 T92 T96 A22 A58 B02
77,92 205/55R16 A33 NoD R09 T94 KmS V16 S05
Ford Kuga 100 215/70R16 A13 R09 A02 A04 A05
DM2 100-147 215/65R16 A13 A08 A09 A15
e13*2001/116* 100-147 225/65R16 A13 A22 A57 B02
0109*19-.. 100-147 235/60R16 A13 S05
100-147 245/55R16 A12
100-147 245/60R16 A12
Ford Mondeo 66-150 205/50R16 A13 R37 T87 T91 A02 A04 A05
B4Y, B5Y 66-150 205/55R16 A13 T88 T89 T91 A08 A09 A15
e1*98/14* 66-150 215/55R16 A01 A12 K1a K2b A22 A58 B02
0154,0155*.. 66-150 225/45R16 A01 A12 K1a K2b T89 B03 Flh Sth
66-166 205/55R16 A13 M+S S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55084910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 74-176 215/55R16 A01 A33 G03 A02 A04 A05
BA7 74-176 215/55R16 A33 R09 A08 A09 A15
e13*2001/116*0249*. 74-176 225/50R16 A12 A22 A58 B02
- incl. MJ 2011 74-176 235/50R16 A01 A12 G40 K2b Flh Lim V16
74-92 205/55R16 A13 R37 S06
Ford Mondeo Turnier 74-176 215/55R16 A01 A33 G03 T91 T93 A02 A04 A05
BA7 74-176 215/55R16 A33 R09 T91 T93 A08 A09 A15
e13*2001/116*0249*. 74-176 225/50R16 A12 T92 T93 A22 A58 B02
- incl. MJ 2011 74-176 235/50R16 A01 A12 G40 K2b Car V16 S06
74-92 205/55R16 A13 R37 T91 T93
Ford Mondeo Turnier 66-150 205/50R16 A13 R37 T87 T91 A02 A04 A05
BWY 66-150 205/55R16 A13 T91 A08 A09 A15
e1*98/14*0156*.. 66-150 215/50R16 A01 A12 K1a T90 A22 A58 B02
66-150 215/55R16 A01 A12 K1a B03 Car V16
66-150 225/45R16 A01 A12 K1a T89 S01
66-150 225/50R16 A01 A12 K1c K2b
66-166 205/55R16 A13 M+S T91
Ford S-Max 74-176 215/60R16 A33 T94 T95 A02 A04 A05
WA6 74-176 225/55R16 A12 T94 T95 A08 A09 A15
e13*2001/116*0185*. 74-176 235/50R16 A12 A22 A58 B02
74-176 245/50R16 A01 A12 K2b V16 S07
Ford Tourneo Connect 55-85 205/55R16 K2b T91 T94 A01 A02 A04
PH2, PJ2 A05 A08 A09
e1*2001/116* A12 A15 A22
0206*,0207* .. B02 S03
Ford Transit Connect 55-85 205/55R16 K2b T91 T93 T94 A01 A02 A04
PT2, PU2 A05 A08 A09
L071; L072; A12 A15 A22
e1*2007/46*0271*..; B02 S03
e1*2007/46*0272*..
Jaguar S-Type 147,175 205/60R16 R37 A02 A04 A05
CCX 147-203 225/55R16 A01 K42 K45 K46 A08 A09 A12
e11*98/14*0115*.. 147-203 235/50R16 A01 K1a K42 K45 K46 A15 A22 B02
B03 Y62 S04
Jaguar X-Type 96-170 205/55R16 K1a K2b K45 K46 K56 A01 A02 A04
CF1 96-170 215/50R16 K1a K2b K42 K45 K46 K56 A05 A08 A09
e11*98/14*0176*.. 96-170 225/45R16 K1a K2b K45 K46 K56 A12 A15 A22
96-170 225/50R16 K1a K2b K42 K45 K46 K56 L02 B02 B03 K41
Lim V16 S01
Land Rover 110-118 215/75R16 A44 A02 A04 A05
Freelander 2 110-118 225/70R16 A44 A08 A09 A15
LF A22 B03 S07
e11*2001/116*0300*.
Volvo C30 73-169 195/60R16 A33 R37 A02 A04 A05
M, M-2D 73-169 205/55R16 A12 A08 A09 A15
e4*2001/116*0076*.., 73-169 215/50R16 A12 A22 A58 B02
e1*2001/116*0427*.. 73-169 215/55R16 A01 A12 K25 K42 Com V16 S01
73-169 225/50R16 A01 A12 K1c K2b K42 LK6
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55084910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo C70 100-169 215/55R16 A33 A02 A04 A05
M 100-169 225/50R16 A12 A08 A09 A15
e4*2001/116*0076 100-169 235/50R16 A12 A22 B02 Cbo
*08-.. V16 S01
Volvo S40, V50 73-169 195/60R16 K46 R37 A01 A02 A04
M 73-169 205/55R16 K42 K46 A05 A08 A09
e4*2001/116*0076*.. 73-169 215/50R16 K1a K1b K2b K42 K46 A12 A15 A22
73-169 215/55R16 K1a K1b K2b K42 K45 K46 B02 B03 Car
73-169 225/50R16 K1c K2b K42 K46 LK6 Lim V00 V16
S01
Volvo S60, V60 84-149 205/55R16 A33 R37 R59 T91 A02 A04 A05
F, F-N2D 84-149 205/60R16 A33 R09 A08 A09 A15
e9*2007/46*0023*..; 84-224 215/55R16 A90 A22 A57 Car
e13*2007/46*1157*.. 84-224 225/50R16 A12 Lim V00 V16
84-224 235/50R16 A01 A12 K2b K4i K6f S02
Volvo S80 80-177 205/60R16 A13 M+S R09 A02 A04 A05
A, A-2D 80-177 215/55R16 A33 M+S R37 A08 A09 A15
e9*2001/116*0057*.., 80-224 225/55R16 A12 A22 B03 S02
e1*2001/116*0504*.. 80-224 235/50R16 A12
Volvo V40 84 195/60R16 A33 R37 A02 A04 A05
M 84-132 205/55R16 A90 A08 A09 A15
e4*2001/116*0076 84-132 215/55R16 A12 A22 A58 Flh
*27-.. 84-132 225/50R16 A12 V16 S05
Volvo V70 80-177 205/60R16 A13 R09 A02 A04 A05
B, /-2D, /-N2D, /-N2E 80-177 215/55R16 A33 R59 A08 A09 A15
e9*2001/116*0065*..; 80-224 225/55R16 A12 A22 Car X7V
e1*2001/116*0505*..; 80-224 235/50R16 A12 S02
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/65R16 A02 A04 A05
B, /-2D, /-N2D, /-N2E 120-224 225/60R16 A08 A09 A12
e9*2001/116*0065*..; 120-224 235/60R16 A01 K1a A15 A22 Car
e1*2001/116*0505*..; 120-224 245/55R16 A01 K1c KMV S02
e1*2007/46*0495*..;
e13*2007/46*1203*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55084910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 5 von 10

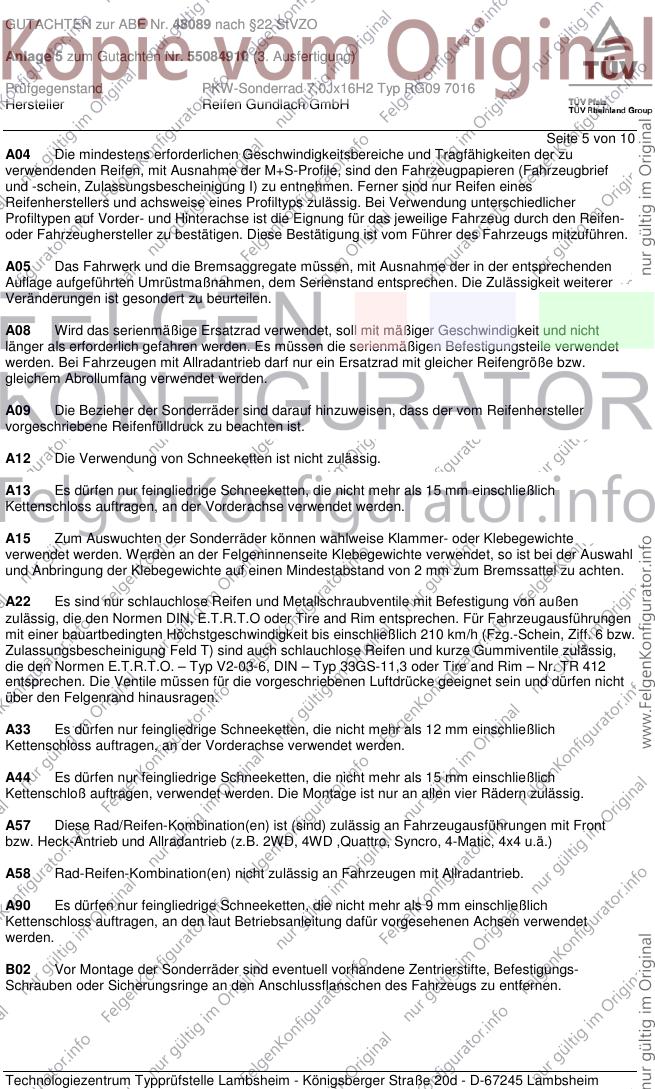

A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A22 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen
mit einer bauartbedingten Höchstgeschwindigkeit bis einschließlich 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch schlauchlose Reifen und kurze Gummiventile zulässig,
die den Normen E.T.R.T.O. – Typ V2-03-6, DIN – Typ 33GS-11,3 oder Tire and Rim – Nr. TR 412
entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht
über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55084910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 6 von 10

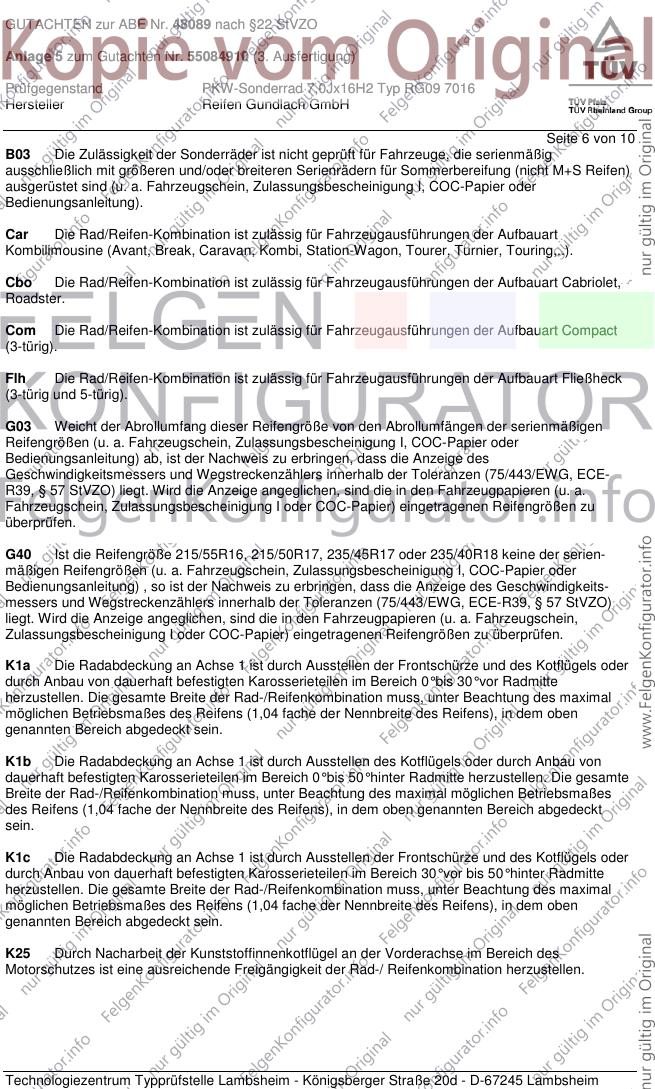

B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55084910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 7 von 10

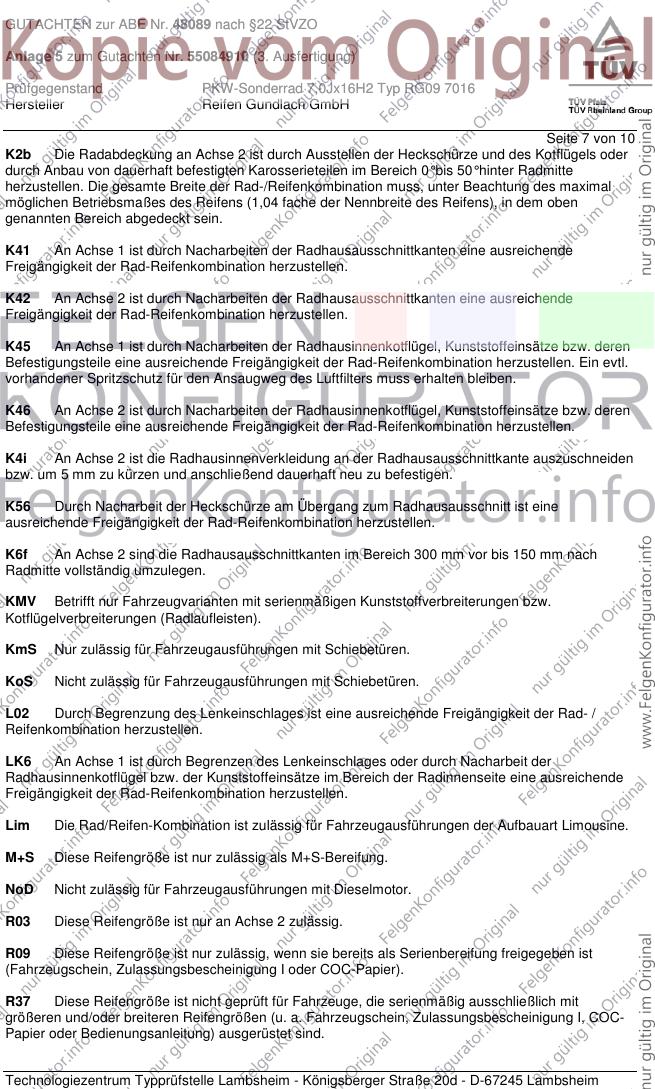

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55084910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 8 von 10

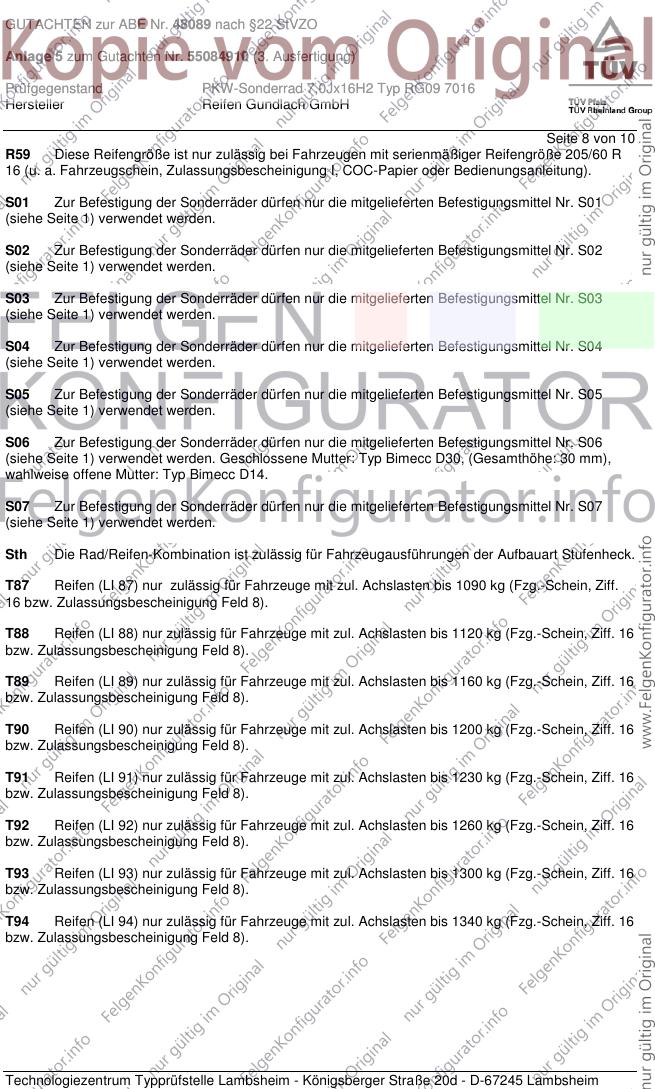

R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60 R
16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden. Geschlossene Mutter: Typ Bimecc D30, (Gesamthöhe: 30 mm),
wahlweise offene Mutter: Typ Bimecc D14.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55084910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 9 von 10

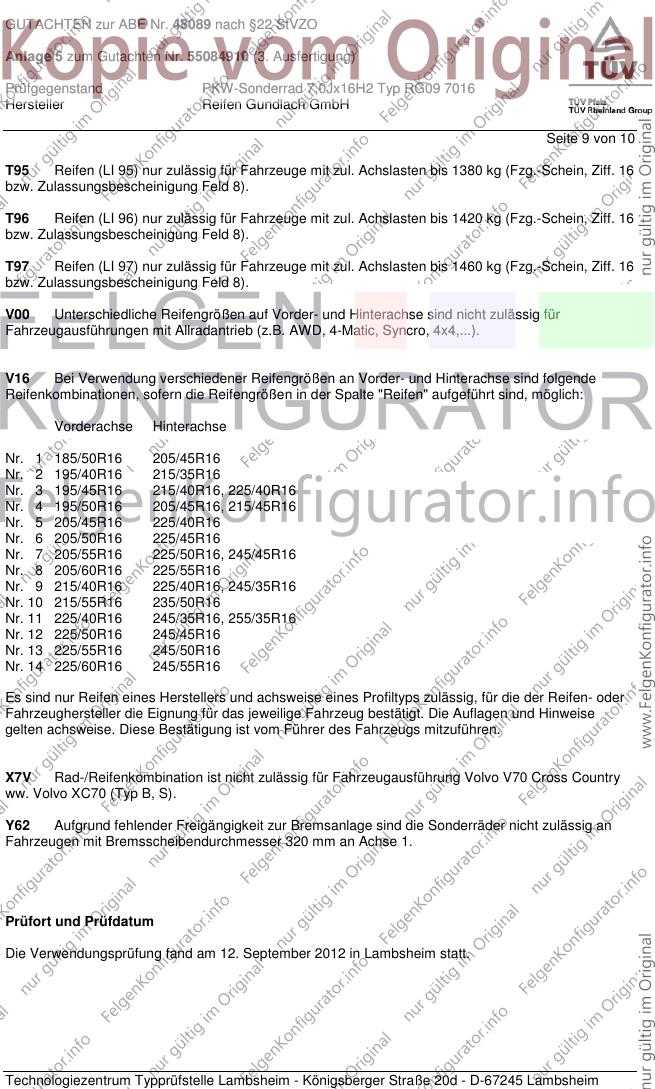

T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y62 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. September 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55084910 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. September 2012
Laux 00184552.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
