GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 10
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Radial
Typ RD 859
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
45.B5 RD 859.45.B5 / Z34 5/108/63,4 45 735 2300
Ø 70,0 x Ø 63,4
Kennzeichnungen
KBA-Nummer 48404
Herstellerzeichen ATS
Radtyp und Ausführung RD 859 ( s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET ( s.o.)
Gießererkennzeichen ww. SM; UPG; UPP
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 130 - Multipack:
105
S02 Mutter M12x1,5 Kegel 60° 110 - Multipack:
105
S03 Mutter M12x1,5 Kegel 60° 125 - Multipack:
105
S04 Serienschraube Kegel 60° 140 31,5 Multipack:
M14x1,5 75B
S05 Mutter M14x1,5 Kegel 60° 140 - Multipack:
105A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar,
Landrover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH

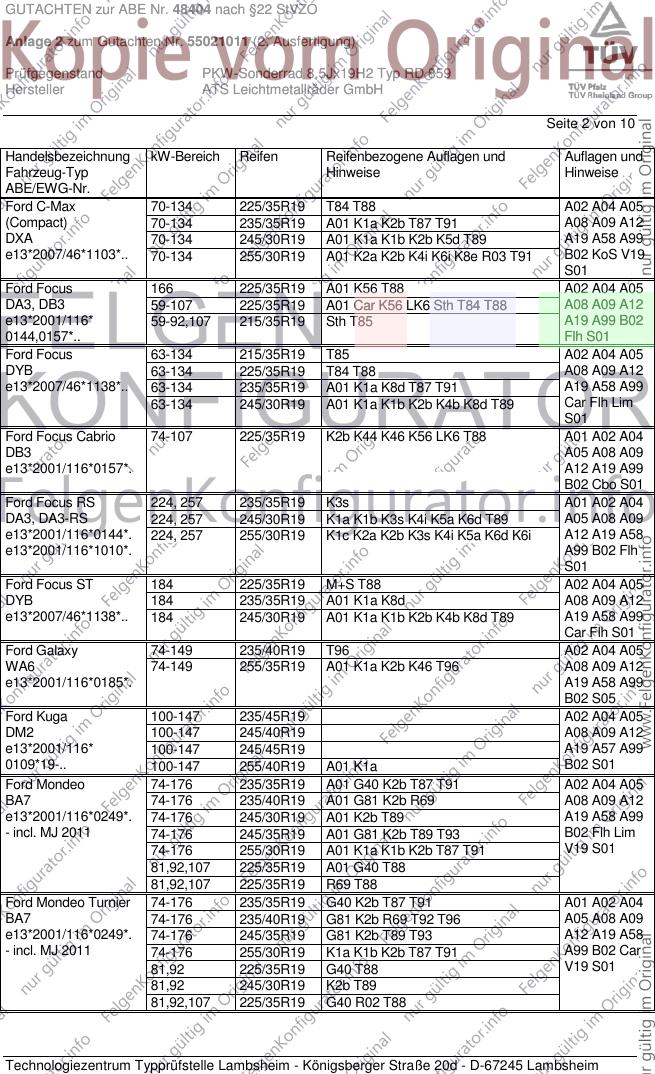

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max 70-134 225/35R19 T84 T88 A02 A04 A05
(Compact) 70-134 235/35R19 A01 K1a K2b T87 T91 A08 A09 A12
DXA 70-134 245/30R19 A01 K1a K1b K2b K5d T89 A19 A58 A99
e13*2007/46*1103*.. 70-134 255/30R19 A01 K2a K2b K4i K6i K8e R03 T91 B02 KoS V19
S01
Ford Focus 166 225/35R19 A01 K56 T88 A02 A04 A05
DA3, DB3 59-107 225/35R19 A01 Car K56 LK6 Sth T84 T88 A08 A09 A12
e13*2001/116* 59-92,107 215/35R19 Sth T85 A19 A99 B02
0144,0157*.. Flh S01
Ford Focus 63-134 215/35R19 T85 A02 A04 A05
DYB 63-134 225/35R19 T84 T88 A08 A09 A12
e13*2007/46*1138*.. 63-134 235/35R19 A01 K1a K8d T87 T91 A19 A58 A99
63-134 245/30R19 A01 K1a K1b K2b K4b K8d T89 Car Flh Lim
S01
Ford Focus Cabrio 74-107 225/35R19 K2b K44 K46 K56 LK6 T88 A01 A02 A04
DB3 A05 A08 A09
e13*2001/116*0157*. A12 A19 A99
B02 Cbo S01
Ford Focus RS 224, 257 235/35R19 K3s A01 A02 A04
DA3, DA3-RS 224, 257 245/30R19 K1a K1b K3s K4i K5a K6d T89 A05 A08 A09
e13*2001/116*0144*. 224, 257 255/30R19 K1c K2a K2b K3s K4i K5a K6d K6i A12 A19 A58
e13*2001/116*1010*. A99 B02 Flh
S01
Ford Focus ST 184 225/35R19 M+S T88 A02 A04 A05
DYB 184 235/35R19 A01 K1a K8d A08 A09 A12
e13*2007/46*1138*.. 184 245/30R19 A01 K1a K1b K2b K4b K8d T89 A19 A58 A99
Car Flh S01
Ford Galaxy 74-149 235/40R19 T96 A02 A04 A05
WA6 74-149 255/35R19 A01 K1a K2b K46 T96 A08 A09 A12
e13*2001/116*0185*. A19 A58 A99
B02 S05
Ford Kuga 100-147 235/45R19 A02 A04 A05
DM2 100-147 245/40R19 A08 A09 A12
e13*2001/116* 100-147 245/45R19 A19 A57 A99
0109*19-.. 100-147 255/40R19 A01 K1a B02 S01
Ford Mondeo 74-176 235/35R19 A01 G40 K2b T87 T91 A02 A04 A05
BA7 74-176 235/40R19 A01 G81 K2b R69 A08 A09 A12
e13*2001/116*0249*. 74-176 245/30R19 A01 K2b T89 A19 A58 A99
- incl. MJ 2011 74-176 245/35R19 A01 G81 K2b T89 T93 B02 Flh Lim
74-176 255/30R19 A01 K1a K1b K2b T87 T91 V19 S01
81,92,107 225/35R19 A01 G40 T88
81,92,107 225/35R19 R69 T88
Ford Mondeo Turnier 74-176 235/35R19 G40 K2b T87 T91 A01 A02 A04
BA7 74-176 235/40R19 G81 K2b R69 T92 T96 A05 A08 A09
e13*2001/116*0249*. 74-176 245/35R19 G81 K2b T89 T93 A12 A19 A58
- incl. MJ 2011 74-176 255/30R19 K1a K1b K2b T87 T91 A99 B02 Car
81,92 225/35R19 G40 T88 V19 S01
81,92 245/30R19 K2b T89
81,92,107 225/35R19 G40 R02 T88
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH

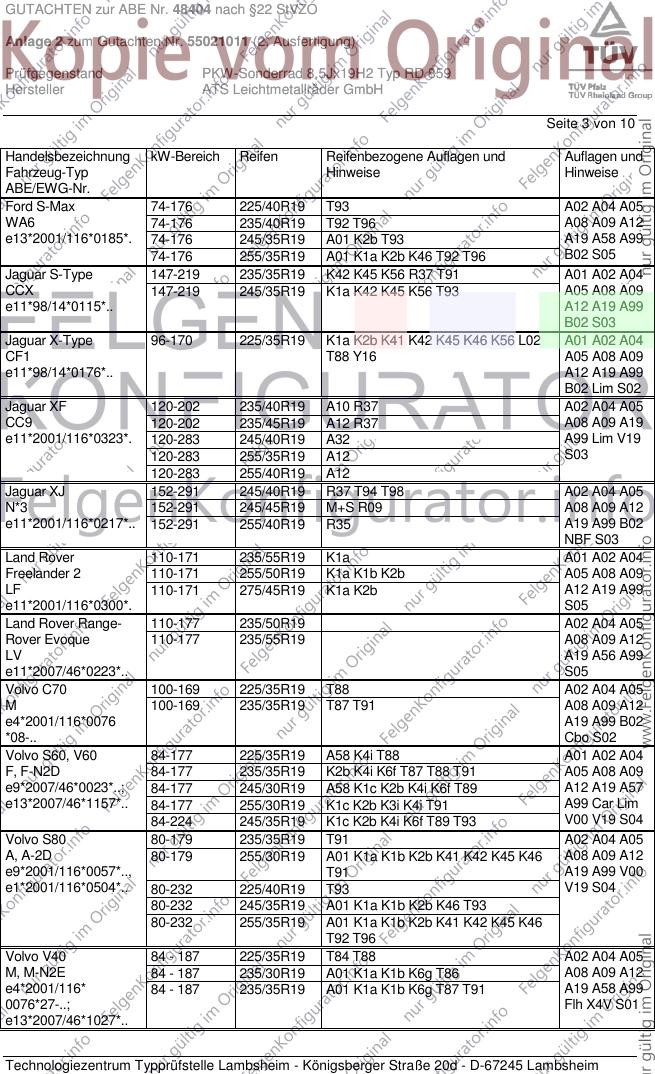

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford S-Max 74-176 225/40R19 T93 A02 A04 A05
WA6 74-176 235/40R19 T92 T96 A08 A09 A12
e13*2001/116*0185*. 74-176 245/35R19 A01 K2b T93 A19 A58 A99
74-176 255/35R19 A01 K1a K2b K46 T92 T96 B02 S05
Jaguar S-Type 147-219 235/35R19 K42 K45 K56 R37 T91 A01 A02 A04
CCX 147-219 245/35R19 K1a K42 K45 K56 T93 A05 A08 A09
e11*98/14*0115*.. A12 A19 A99
B02 S03
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 K56 L02 A01 A02 A04
CF1 T88 Y16 A05 A08 A09
e11*98/14*0176*.. A12 A19 A99
B02 Lim S02
Jaguar XF 120-202 235/40R19 A10 R37 A02 A04 A05
CC9 120-202 235/45R19 A12 R37 A08 A09 A19
e11*2001/116*0323*. 120-283 245/40R19 A32 A99 Lim V19
120-283 255/35R19 A12 S03
120-283 255/40R19 A12
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A02 A04 A05
N*3 152-291 245/45R19 M+S R09 A08 A09 A12
e11*2001/116*0217*.. 152-291 255/40R19 R35 A19 A99 B02
NBF S03
Land Rover 110-171 235/55R19 K1a A01 A02 A04
Freelander 2 110-171 255/50R19 K1a K1b K2b A05 A08 A09
LF 110-171 275/45R19 K1a K2b A12 A19 A99
e11*2001/116*0300*. S05
Land Rover Range- 110-177 235/50R19 A02 A04 A05
Rover Evoque 110-177 235/55R19 A08 A09 A12
LV A19 A56 A99
e11*2007/46*0223*.. S05
Volvo C70 100-169 225/35R19 T88 A02 A04 A05
M 100-169 235/35R19 T87 T91 A08 A09 A12
e4*2001/116*0076 A19 A99 B02
*08-.. Cbo S02
Volvo S60, V60 84-177 225/35R19 A58 K4i T88 A01 A02 A04
F, F-N2D 84-177 235/35R19 K2b K4i K6f T87 T88 T91 A05 A08 A09
e9*2007/46*0023*..; 84-177 245/30R19 A58 K1c K2b K4i K6f T89 A12 A19 A57
e13*2007/46*1157*.. 84-177 255/30R19 K1c K2b K3i K4i T91 A99 Car Lim
84-224 245/35R19 K1c K2b K4i K6f T89 T93 V00 V19 S04
Volvo S80 80-179 235/35R19 T91 A02 A04 A05
A, A-2D 80-179 255/30R19 A01 K1a K1b K2b K41 K42 K45 K46 A08 A09 A12
e9*2001/116*0057*.., T91 A19 A99 V00
e1*2001/116*0504*.. 80-232 225/40R19 T93 V19 S04
80-232 245/35R19 A01 K1a K1b K2b K46 T93
80-232 255/35R19 A01 K1a K1b K2b K41 K42 K45 K46
T92 T96
Volvo V40 84 - 187 225/35R19 T84 T88 A02 A04 A05
M, M-N2E 84 - 187 235/30R19 A01 K1a K1b K6g T86 A08 A09 A12
e4*2001/116* 84 - 187 235/35R19 A01 K1a K1b K6g T87 T91 A19 A58 A99
0076*27-..; Flh X4V S01
e13*2007/46*1027*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH

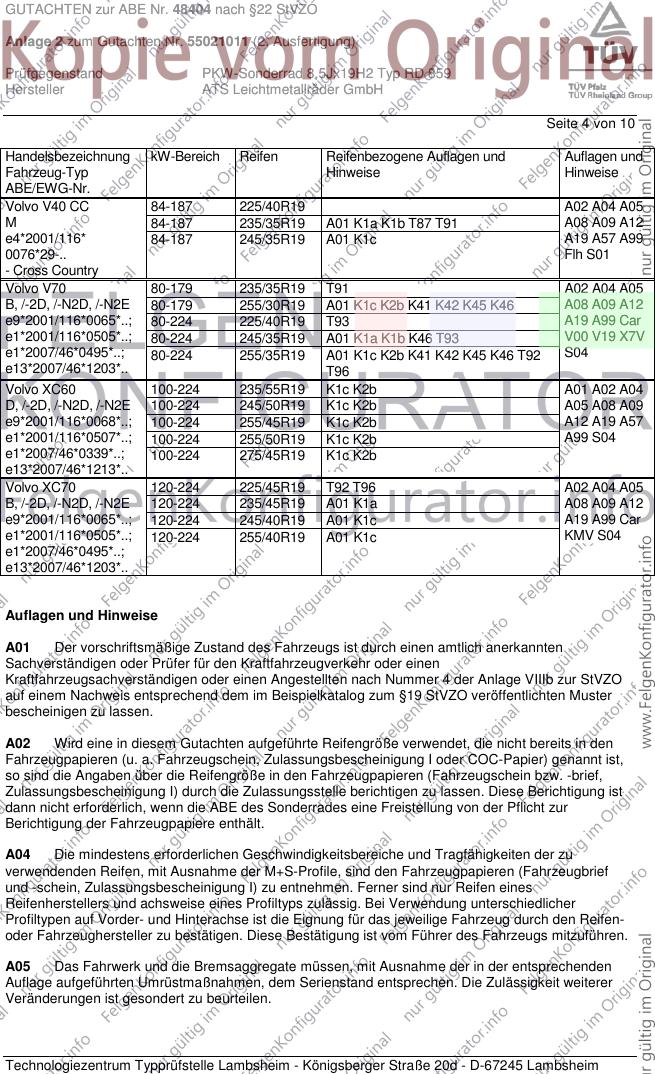

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 CC 84-187 225/40R19 A02 A04 A05
M 84-187 235/35R19 A01 K1a K1b T87 T91 A08 A09 A12
e4*2001/116* 84-187 245/35R19 A01 K1c A19 A57 A99
0076*29-.. Flh S01
- Cross Country
Volvo V70 80-179 235/35R19 T91 A02 A04 A05
B, /-2D, /-N2D, /-N2E 80-179 255/30R19 A01 K1c K2b K41 K42 K45 K46 A08 A09 A12
e9*2001/116*0065*..; 80-224 225/40R19 T93 A19 A99 Car
e1*2001/116*0505*..; 80-224 245/35R19 A01 K1a K1b K46 T93 V00 V19 X7V
e1*2007/46*0495*..; 80-224 255/35R19 A01 K1c K2b K41 K42 K45 K46 T92 S04
e13*2007/46*1203*.. T96
Volvo XC60 100-224 235/55R19 K1c K2b A01 A02 A04
D, /-2D, /-N2D, /-N2E 100-224 245/50R19 K1c K2b A05 A08 A09
e9*2001/116*0068*..; 100-224 255/45R19 K1c K2b A12 A19 A57
e1*2001/116*0507*..; 100-224 255/50R19 K1c K2b A99 S04
e1*2007/46*0339*..; 100-224 275/45R19 K1c K2b
e13*2007/46*1213*..
Volvo XC70 120-224 225/45R19 T92 T96 A02 A04 A05
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 A01 K1a A08 A09 A12
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1c A19 A99 Car
e1*2001/116*0505*..; 120-224 255/40R19 A01 K1c KMV S04
e1*2007/46*0495*..;
e13*2007/46*1203*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH

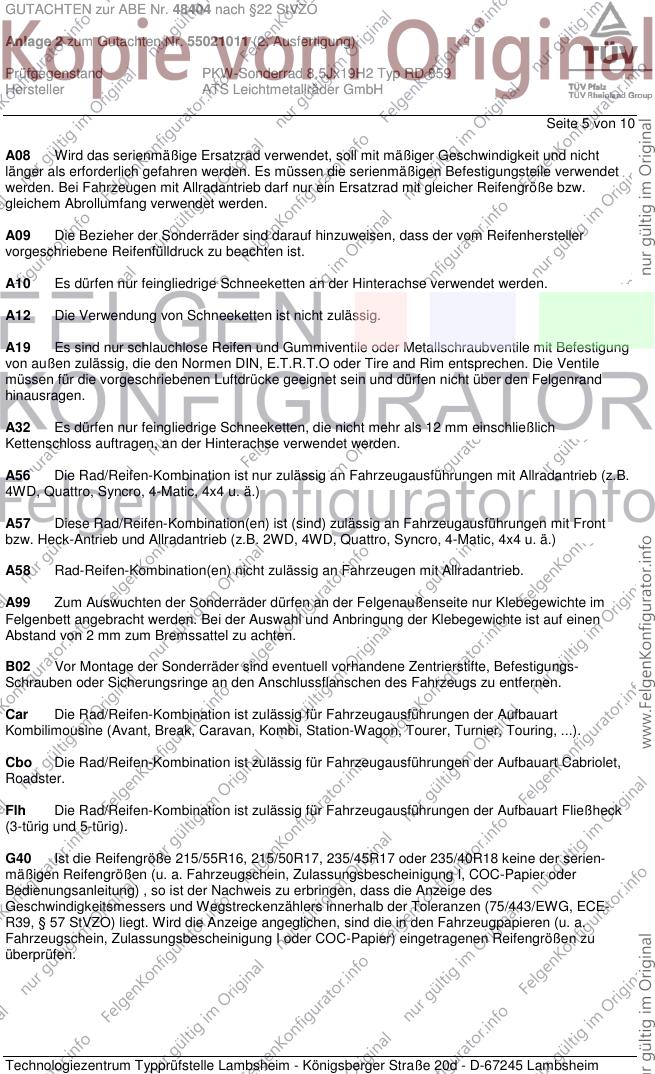

Seite 5 von 10
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 10
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH

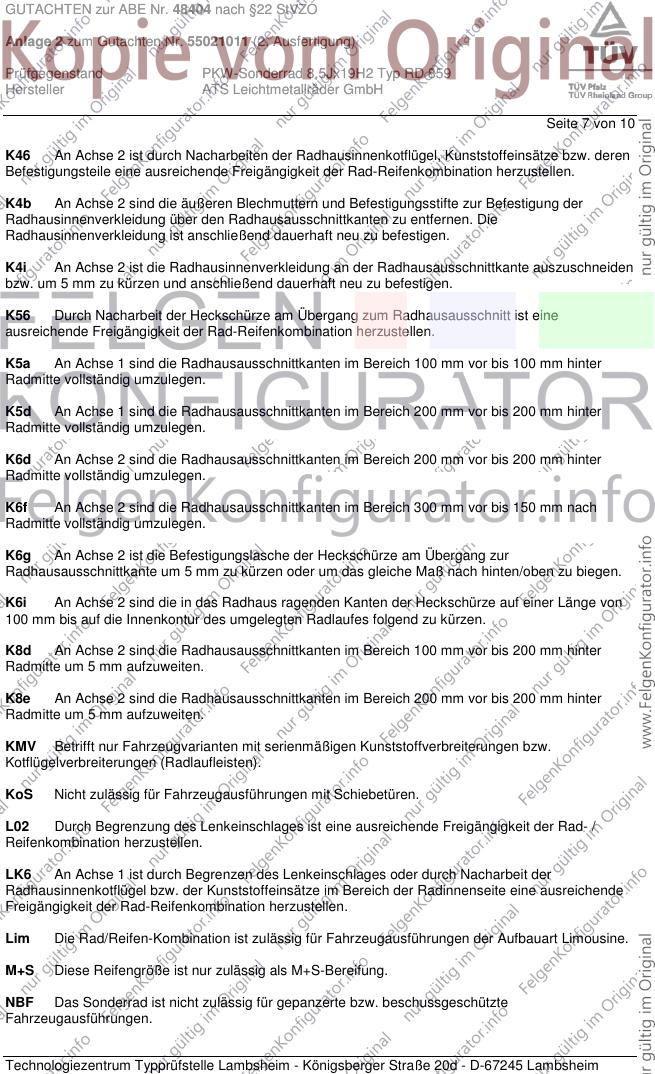

Seite 7 von 10
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH

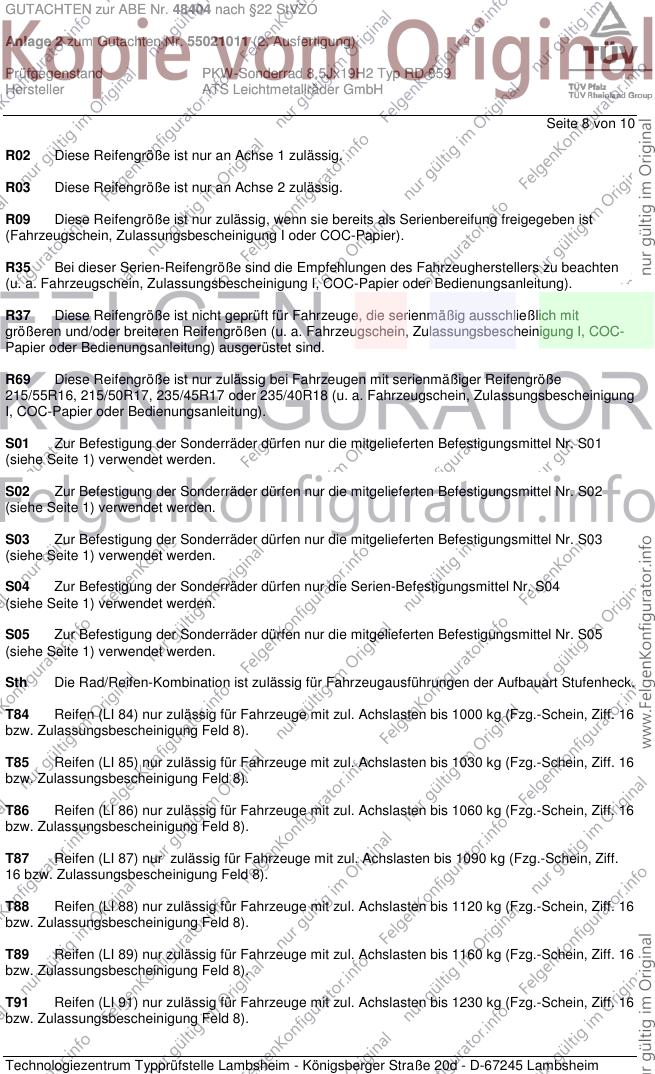

Seite 8 von 10
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 10
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH

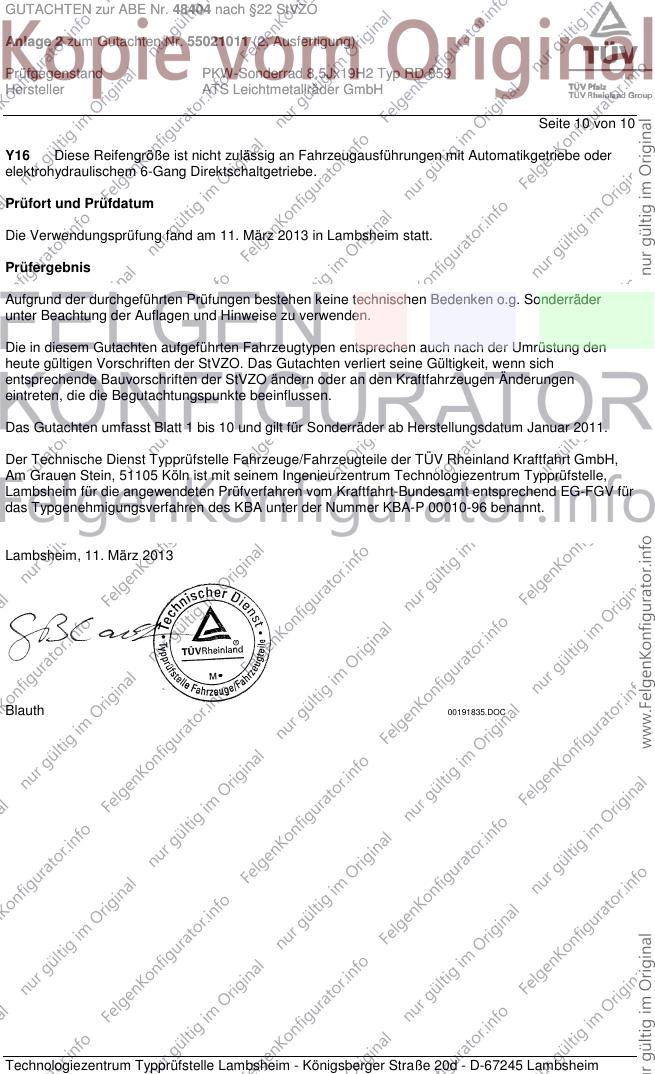

Seite 10 von 10
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. März 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. März 2013
Blauth 00191835.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
