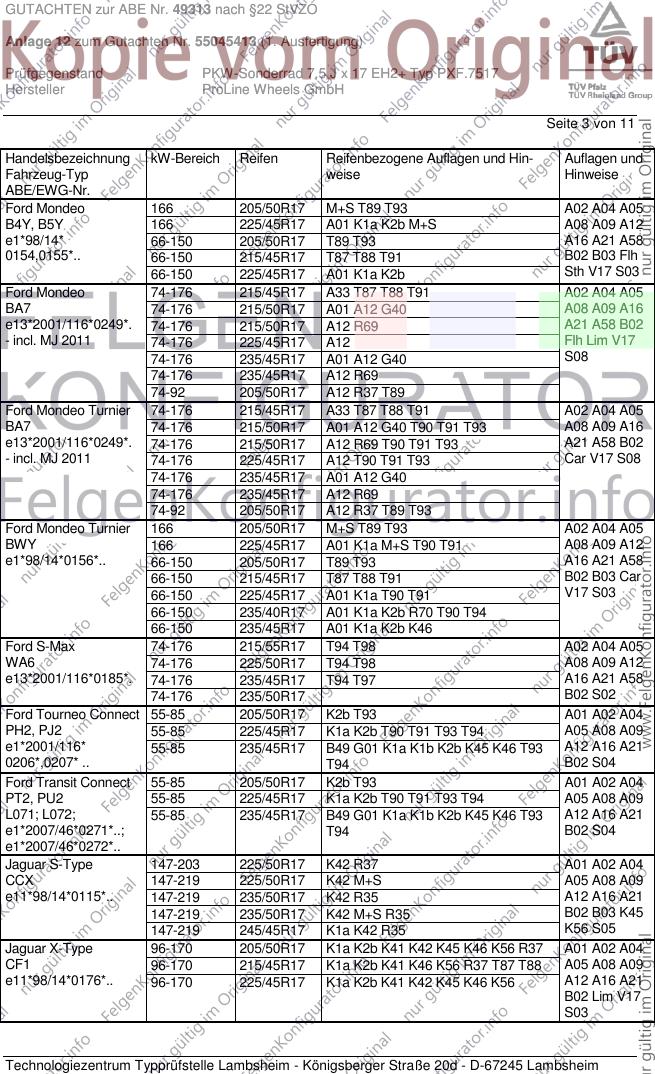

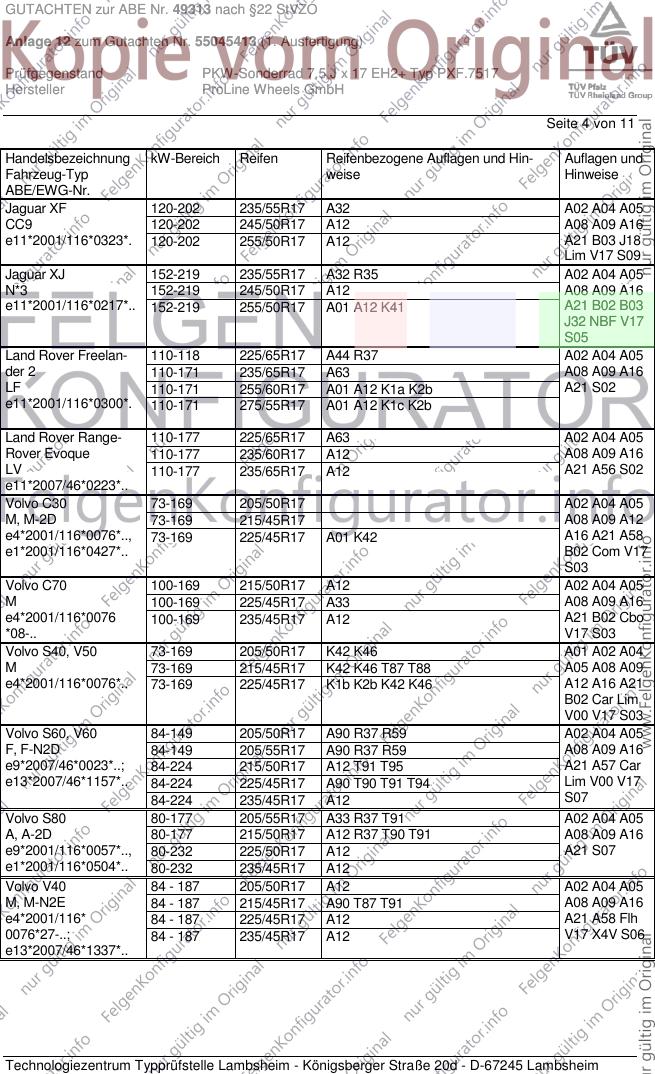

GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55045413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ProLine Wheels GmbH
Seite 1 von 11
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Typ PXF.7517
Radgröße 7,5 J x 17 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
FO PXF.7517 FO/ohne Ring 5/108/63,4 45 725 2120
Kennzeichnungen
KBA-Nummer 49313
Herstellerzeichen PLW GERMANY
Radtyp und Ausführung PXF.7517 (s.o.)
Radgröße 7,5 J x 17 EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M14x1,5 Kegel 60° 140 -
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Mutter M12x1,5 Kegel 60° 120 -
S05 Mutter M12x1,5 Kegel 60° 125 -
S06 Mutter M12x1,5 Kegel 60° 130 -
S07 Schraube M14x1,5 Kegel 60° 140 33
S08 Mutter M12x1,5 Kegel 60° 130 -
S09 Mutter M12x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55045413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ProLine Wheels GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 A02 A04 A05
DM2 66-107 215/45R17 A08 A09 A12
e13*2001/116*0109*. 66-107 225/45R17 A16 A21 B02
V17 S03
Ford C-Max (Com- 70-134 205/50R17 R37 A02 A04 A05
pact) 70-134 215/45R17 R37 T87 T91 A08 A09 A12
DXA 70-134 215/50R17 A16 A21 A58
e13*2007/46*1103*.. 70-134 225/45R17 B02 KoS V17
70-134 235/45R17 S06
Ford Focus 166 205/50R17 M+S A02 A04 A05
DA3, DB3 166 215/45R17 M+S A08 A09 A12
e13*2001/116* 166 225/45R17 M+S A16 A21 B02
0144,0157*.. 59-107 205/50R17 Car Flh Sth
59-107 215/45R17 T87 V17 S08
59-107 225/45R17
Ford Focus 63-134 205/50R17 A02 A04 A05
DYB 63-134 215/45R17 T87 T91 A08 A09 A12
e13*2007/46*1138*.. 63-134 215/50R17 A16 A21 A58
63-134 225/45R17 Car Flh Lim
63-134 235/45R17 V17 S06
Ford Focus Cabrio 74-107 205/50R17 A02 A04 A05
DB3 74-107 215/45R17 T87 T88 T91 A08 A09 A12
e13*2001/116*0157*. 74-107 225/45R17 A16 A21 B02
Cbo V17 S08
Ford Focus RS 224 205/50R17 A91 M+S R09 A02 A04 A05
DA3, DA3-RS 224, 257 215/50R17 A12 M+S A08 A09 A16
e13*2001/116*0144*. 224, 257 225/45R17 A12 M+S A21 A58 B02
e13*2001/116*1010*. 224, 257 235/45R17 A12 M+S Flh S08
Ford Focus ST 184 215/50R17 M+S A02 A04 A05
DYB 184 225/45R17 M+S A08 A09 A12
e13*2007/46*1138*.. 184 235/45R17 M+S A16 A21 A58
Car Flh V17
S06
Ford Galaxy 74-149 215/55R17 T94 T98 A02 A04 A05
WA6 74-149 225/50R17 T94 T98 A08 A09 A12
e13*2001/116*0185*. 74-149 235/45R17 T94 T97 A16 A21 A58
74-149 235/50R17 B02 S02
Ford Grand C-Max 70-134 215/50R17 A01 G40 T95 A02 A04 A05
DXA 70-134 215/50R17 R69 T95 A08 A09 A12
e13*2007/46*1103*.. 70-134 225/45R17 T94 A16 A21 A58
70-134 235/45R17 A01 G40 T93 T94 B02 KmS V17
70-134 235/45R17 R69 T93 T94 S06
77,92 205/50R17 NoD R37 T93
Ford Kuga (I) 100-147 235/55R17 A33 A02 A04 A05
DM2 100-147 245/50R17 A01 A12 K1a A08 A09 A16
e13*2001/116* 100-147 245/55R17 A01 A12 K1a A21 A57 B02
0109*19-31 100-147 255/50R17 A01 A12 K1a K2b S08
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55045413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ProLine Wheels GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Mondeo 166 205/50R17 M+S T89 T93 A02 A04 A05
B4Y, B5Y 166 225/45R17 A01 K1a K2b M+S A08 A09 A12
e1*98/14* 66-150 205/50R17 T89 T93 A16 A21 A58
0154,0155*.. 66-150 215/45R17 T87 T88 T91 B02 B03 Flh
66-150 225/45R17 A01 K1a K2b Sth V17 S03
Ford Mondeo 74-176 215/45R17 A33 T87 T88 T91 A02 A04 A05
BA7 74-176 215/50R17 A01 A12 G40 A08 A09 A16
e13*2001/116*0249*. 74-176 215/50R17 A12 R69 A21 A58 B02
- incl. MJ 2011 74-176 225/45R17 A12 Flh Lim V17
74-176 235/45R17 A01 A12 G40 S08
74-176 235/45R17 A12 R69
74-92 205/50R17 A12 R37 T89
Ford Mondeo Turnier 74-176 215/45R17 A33 T87 T88 T91 A02 A04 A05
BA7 74-176 215/50R17 A01 A12 G40 T90 T91 T93 A08 A09 A16
e13*2001/116*0249*. 74-176 215/50R17 A12 R69 T90 T91 T93 A21 A58 B02
- incl. MJ 2011 74-176 225/45R17 A12 T90 T91 T93 Car V17 S08
74-176 235/45R17 A01 A12 G40
74-176 235/45R17 A12 R69
74-92 205/50R17 A12 R37 T89 T93
Ford Mondeo Turnier 166 205/50R17 M+S T89 T93 A02 A04 A05
BWY 166 225/45R17 A01 K1a M+S T90 T91 A08 A09 A12
e1*98/14*0156*.. 66-150 205/50R17 T89 T93 A16 A21 A58
66-150 215/45R17 T87 T88 T91 B02 B03 Car
66-150 225/45R17 A01 K1a T90 T91 V17 S03
66-150 235/40R17 A01 K1a K2b R70 T90 T94
66-150 235/45R17 A01 K1a K2b K46
Ford S-Max 74-176 215/55R17 T94 T98 A02 A04 A05
WA6 74-176 225/50R17 T94 T98 A08 A09 A12
e13*2001/116*0185*. 74-176 235/45R17 T94 T97 A16 A21 A58
74-176 235/50R17 B02 S02
Ford Tourneo Connect 55-85 205/50R17 K2b T93 A01 A02 A04
PH2, PJ2 55-85 225/45R17 K1a K2b T90 T91 T93 T94 A05 A08 A09
e1*2001/116* 55-85 235/45R17 B49 G01 K1a K1b K2b K45 K46 T93 A12 A16 A21
0206*,0207* .. T94 B02 S04
Ford Transit Connect 55-85 205/50R17 K2b T93 A01 A02 A04
PT2, PU2 55-85 225/45R17 K1a K2b T90 T91 T93 T94 A05 A08 A09
L071; L072; 55-85 235/45R17 B49 G01 K1a K1b K2b K45 K46 T93 A12 A16 A21
e1*2007/46*0271*..; T94 B02 S04
e1*2007/46*0272*..
Jaguar S-Type 147-203 225/50R17 K42 R37 A01 A02 A04
CCX 147-219 225/50R17 K42 M+S A05 A08 A09
e11*98/14*0115*.. 147-219 235/50R17 K42 R35 A12 A16 A21
147-219 235/50R17 K42 M+S R35 B02 B03 K45
147-219 245/45R17 K1a K42 R35 K56 S05
Jaguar X-Type 96-170 205/50R17 K1a K2b K41 K42 K45 K46 K56 R37 A01 A02 A04
CF1 96-170 215/45R17 K1a K2b K41 K46 K56 R37 T87 T88 A05 A08 A09
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K41 K42 K45 K46 K56 A12 A16 A21
B02 Lim V17
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55045413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ProLine Wheels GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Jaguar XF 120-202 235/55R17 A32 A02 A04 A05
CC9 120-202 245/50R17 A12 A08 A09 A16
e11*2001/116*0323*. 120-202 255/50R17 A12 A21 B03 J18
Lim V17 S09
Jaguar XJ 152-219 235/55R17 A32 R35 A02 A04 A05
N*3 152-219 245/50R17 A12 A08 A09 A16
e11*2001/116*0217*.. 152-219 255/50R17 A01 A12 K41 A21 B02 B03
J32 NBF V17
S05
Land Rover Freelan- 110-118 225/65R17 A44 R37 A02 A04 A05
der 2 110-171 235/65R17 A63 A08 A09 A16
LF 110-171 255/60R17 A01 A12 K1a K2b A21 S02
e11*2001/116*0300*. 110-171 275/55R17 A01 A12 K1c K2b
Land Rover Range- 110-177 225/65R17 A63 A02 A04 A05
Rover Evoque 110-177 235/60R17 A12 A08 A09 A16
LV 110-177 235/65R17 A12 A21 A56 S02
e11*2007/46*0223*..
Volvo C30 73-169 205/50R17 A02 A04 A05
M, M-2D 73-169 215/45R17 A08 A09 A12
e4*2001/116*0076*.., 73-169 225/45R17 A01 K42 A16 A21 A58
e1*2001/116*0427*.. B02 Com V17
S03
Volvo C70 100-169 215/50R17 A12 A02 A04 A05
M 100-169 225/45R17 A33 A08 A09 A16
e4*2001/116*0076 100-169 235/45R17 A12 A21 B02 Cbo
*08-.. V17 S03
Volvo S40, V50 73-169 205/50R17 K42 K46 A01 A02 A04
M 73-169 215/45R17 K42 K46 T87 T88 A05 A08 A09
e4*2001/116*0076*.. 73-169 225/45R17 K1b K2b K42 K46 A12 A16 A21
B02 Car Lim
V00 V17 S03
Volvo S60, V60 84-149 205/50R17 A90 R37 R59 A02 A04 A05
F, F-N2D 84-149 205/55R17 A90 R37 R59 A08 A09 A16
e9*2007/46*0023*..; 84-224 215/50R17 A12 T91 T95 A21 A57 Car
e13*2007/46*1157*.. 84-224 225/45R17 A90 T90 T91 T94 Lim V00 V17
84-224 235/45R17 A12 S07
Volvo S80 80-177 205/55R17 A33 R37 T91 A02 A04 A05
A, A-2D 80-177 215/50R17 A12 R37 T90 T91 A08 A09 A16
e9*2001/116*0057*.., 80-232 225/50R17 A12 A21 S07
e1*2001/116*0504*.. 80-232 235/45R17 A12
Volvo V40 84 - 187 205/50R17 A12 A02 A04 A05
M, M-N2E 84 - 187 215/45R17 A90 T87 T91 A08 A09 A16
e4*2001/116* 84 - 187 225/45R17 A12 A21 A58 Flh
0076*27-..; 84 - 187 235/45R17 A12 V17 X4V S06
e13*2007/46*1337*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55045413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ProLine Wheels GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo V40 CC 84-187 205/55R17 A13 A02 A04 A05
M 84-187 215/50R17 A33 A08 A09 A16
e4*2001/116* 84-187 215/55R17 A90 A21 A57 Flh
0076*29-.. 84-187 225/50R17 A90 V00 V17 S06
- Cross Country 84-187 235/45R17 A90
84-187 245/45R17 A01 A12 K1a K1b
Volvo V70 80-177 205/55R17 A33 R59 A02 A04 A05
B, /-2D, /-N2D, /-N2E 80-177 215/50R17 A12 R37 T90 T91 A08 A09 A16
e9*2001/116*0065*..; 80-224 225/50R17 A12 A21 Car X7V
e1*2001/116*0505*..; 80-224 235/45R17 A12 S07
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC60 100-224 235/65R17 K1a A01 A02 A04
D, /-2D, /-N2D, /-N2E 100-224 255/55R17 K1c K2b A05 A08 A09
e9*2001/116*0068*..; 100-224 255/60R17 K1c K2b A12 A16 A21
e1*2001/116*0507*..; A57 S07
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 215/60R17 A02 A04 A05
B, /-2D, /-N2D, /-N2E 120-224 225/55R17 A08 A09 A12
e9*2001/116*0065*..; 120-224 235/55R17 A01 K1a A16 A21 Car
e1*2001/116*0505*..; 120-224 245/50R17 A01 K1c KMV S07
e1*2007/46*0495*..; 120-224 255/50R17 A01 K1c K2b K42 K46
e13*2007/46*1203*..

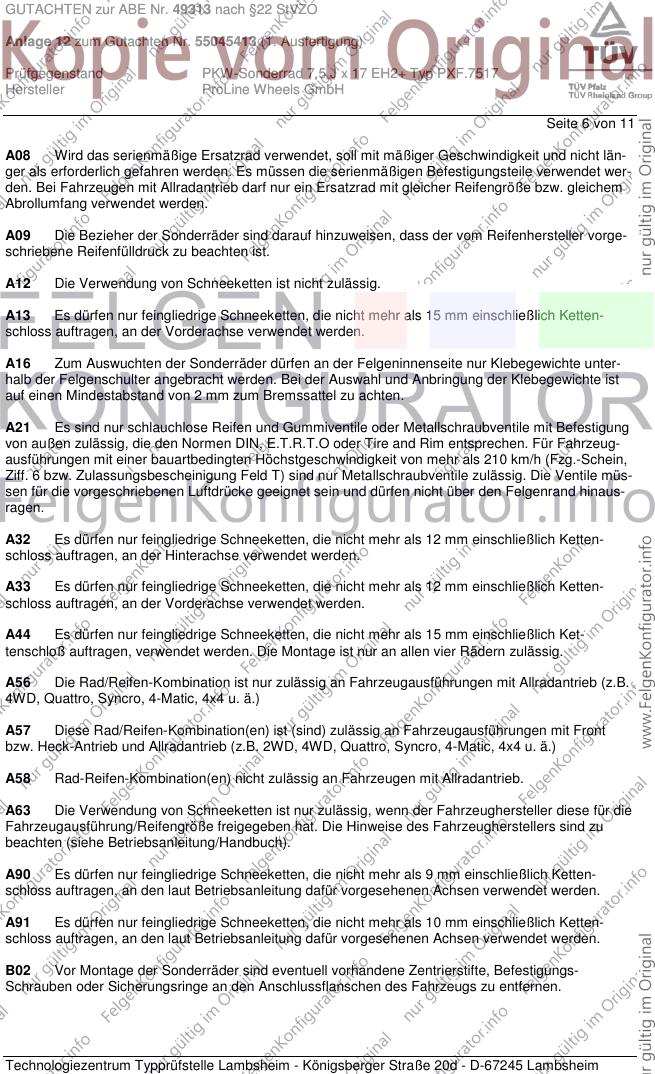

Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55045413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ProLine Wheels GmbH
Seite 6 von 11
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ket-
tenschloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55045413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ProLine Wheels GmbH
Seite 7 von 11
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigän-
gigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
J18 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 355 mm oder größer an Achse1.
J32 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 321
mm an Achse 1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55045413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ProLine Wheels GmbH
Seite 8 von 11
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausfüh-
rungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60 R
16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55045413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ProLine Wheels GmbH
Seite 9 von 11
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
S09 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55045413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ProLine Wheels GmbH
Seite 10 von 11
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. Mai 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

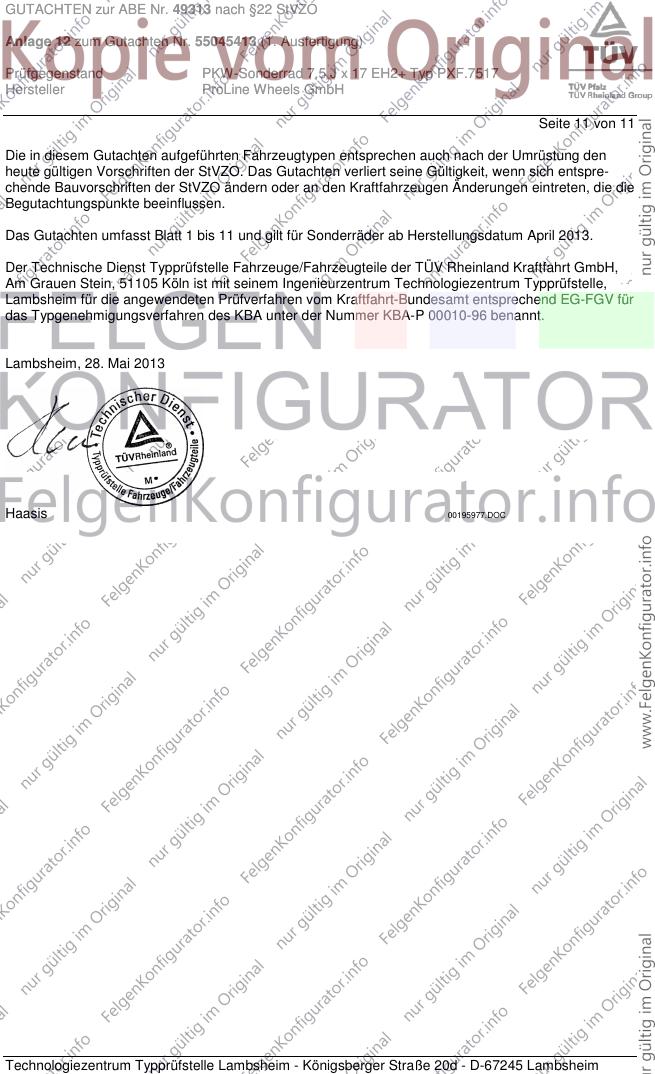

GUTACHTEN zur ABE Nr. 49313 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55045413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ PXF.7517
Hersteller ProLine Wheels GmbH
Seite 11 von 11
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum April 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Mai 2013
Haasis 00195977.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
