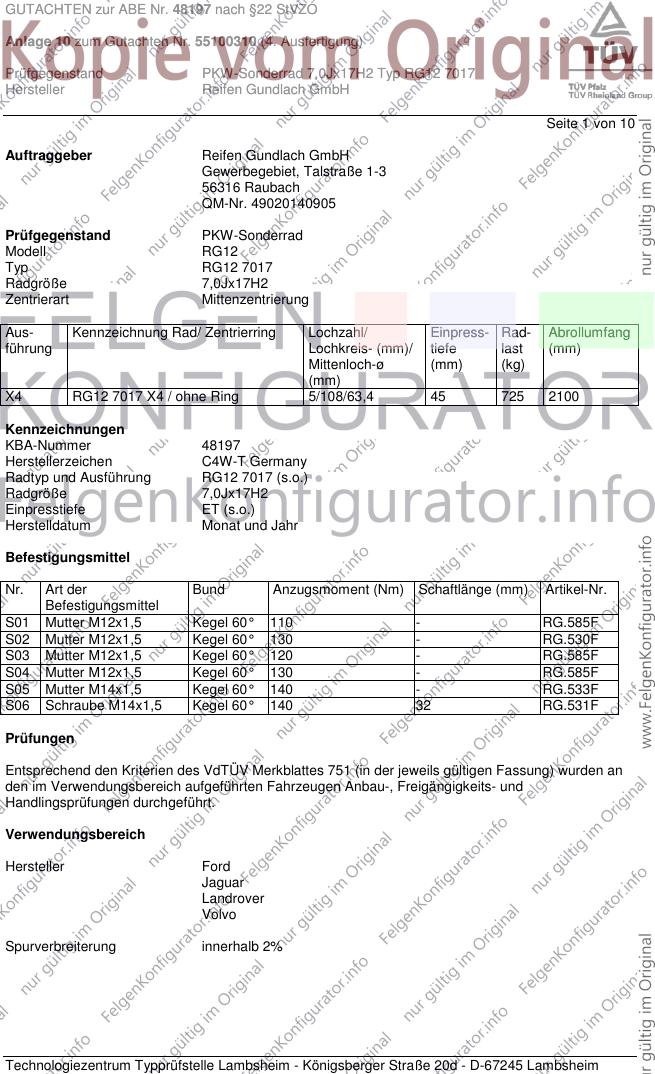

GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 10
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG12
Typ RG12 7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X4 RG12 7017 X4 / ohne Ring 5/108/63,4 45 725 2100
Kennzeichnungen
KBA-Nummer 48197
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG12 7017 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - RG.585F
S02 Mutter M12x1,5 Kegel 60° 130 - RG.530F
S03 Mutter M12x1,5 Kegel 60° 120 - RG.585F
S04 Mutter M12x1,5 Kegel 60° 130 - RG.585F
S05 Mutter M14x1,5 Kegel 60° 140 - RG.533F
S06 Schraube M14x1,5 Kegel 60° 140 32 RG.531F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

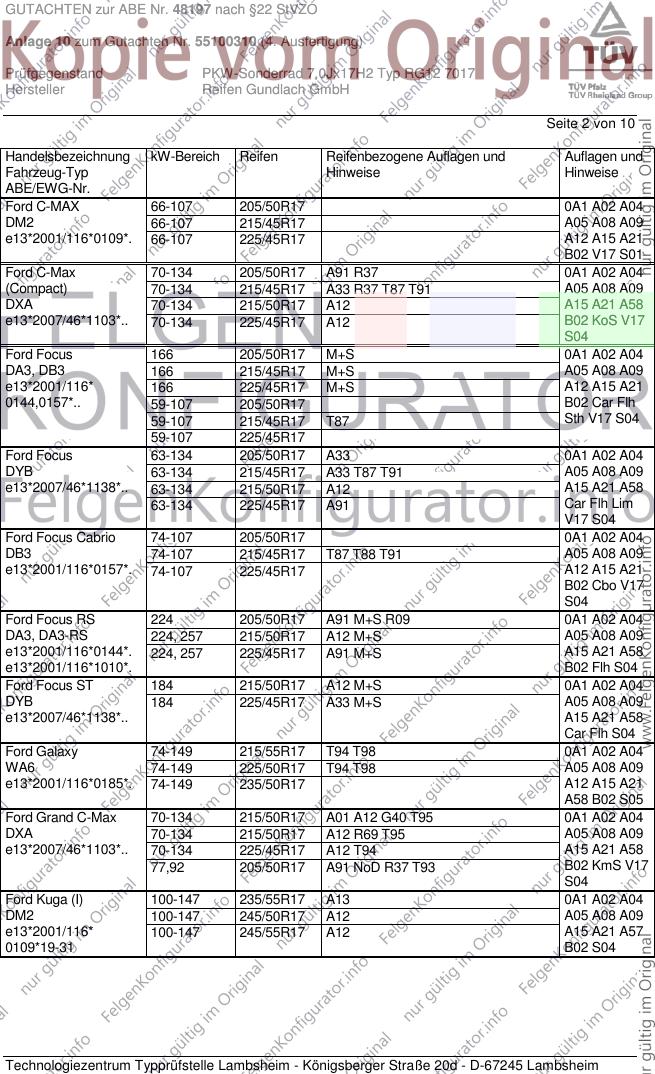

GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 0A1 A02 A04
DM2 66-107 215/45R17 A05 A08 A09
e13*2001/116*0109*. 66-107 225/45R17 A12 A15 A21
B02 V17 S01
Ford C-Max 70-134 205/50R17 A91 R37 0A1 A02 A04
(Compact) 70-134 215/45R17 A33 R37 T87 T91 A05 A08 A09
DXA 70-134 215/50R17 A12 A15 A21 A58
e13*2007/46*1103*.. 70-134 225/45R17 A12 B02 KoS V17
S04
Ford Focus 166 205/50R17 M+S 0A1 A02 A04
DA3, DB3 166 215/45R17 M+S A05 A08 A09
e13*2001/116* 166 225/45R17 M+S A12 A15 A21
0144,0157*.. 59-107 205/50R17 B02 Car Flh
59-107 215/45R17 T87 Sth V17 S04
59-107 225/45R17
Ford Focus 63-134 205/50R17 A33 0A1 A02 A04
DYB 63-134 215/45R17 A33 T87 T91 A05 A08 A09
e13*2007/46*1138*.. 63-134 215/50R17 A12 A15 A21 A58
63-134 225/45R17 A91 Car Flh Lim
V17 S04
Ford Focus Cabrio 74-107 205/50R17 0A1 A02 A04
DB3 74-107 215/45R17 T87 T88 T91 A05 A08 A09
e13*2001/116*0157*. 74-107 225/45R17 A12 A15 A21
B02 Cbo V17
S04
Ford Focus RS 224 205/50R17 A91 M+S R09 0A1 A02 A04
DA3, DA3-RS 224, 257 215/50R17 A12 M+S A05 A08 A09
e13*2001/116*0144*. 224, 257 225/45R17 A91 M+S A15 A21 A58
e13*2001/116*1010*. B02 Flh S04
Ford Focus ST 184 215/50R17 A12 M+S 0A1 A02 A04
DYB 184 225/45R17 A33 M+S A05 A08 A09
e13*2007/46*1138*.. A15 A21 A58
Car Flh S04
Ford Galaxy 74-149 215/55R17 T94 T98 0A1 A02 A04
WA6 74-149 225/50R17 T94 T98 A05 A08 A09
e13*2001/116*0185*. 74-149 235/50R17 A12 A15 A21
A58 B02 S05
Ford Grand C-Max 70-134 215/50R17 A01 A12 G40 T95 0A1 A02 A04
DXA 70-134 215/50R17 A12 R69 T95 A05 A08 A09
e13*2007/46*1103*.. 70-134 225/45R17 A12 T94 A15 A21 A58
77,92 205/50R17 A91 NoD R37 T93 B02 KmS V17
S04
Ford Kuga (I) 100-147 235/55R17 A13 0A1 A02 A04
DM2 100-147 245/50R17 A12 A05 A08 A09
e13*2001/116* 100-147 245/55R17 A12 A15 A21 A57
0109*19-31 B02 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

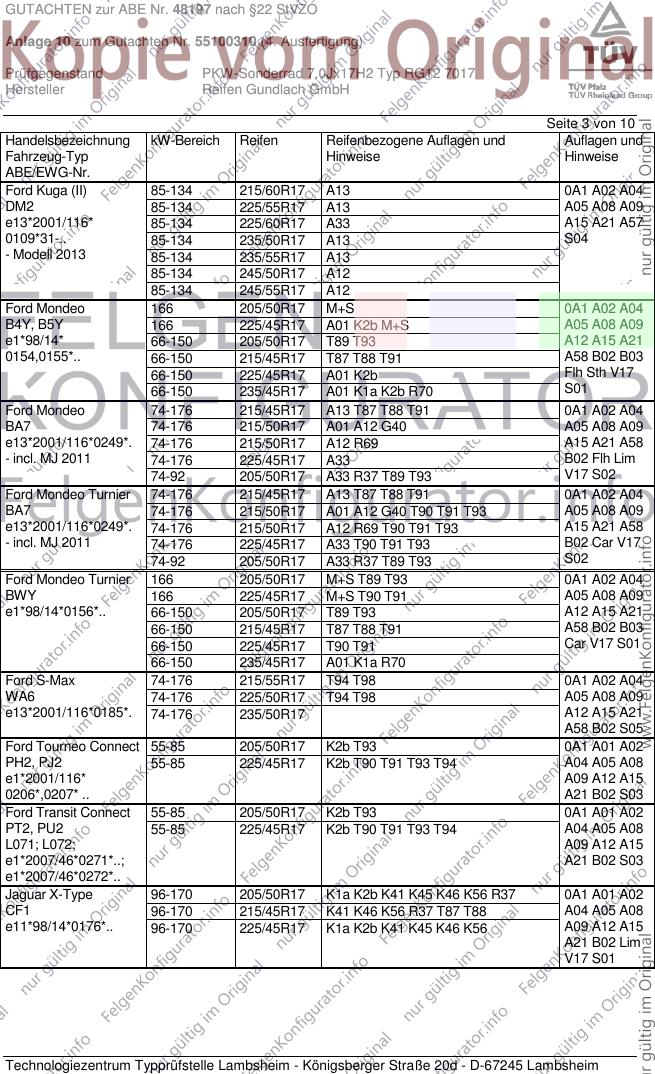

GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-134 215/60R17 A13 0A1 A02 A04
DM2 85-134 225/55R17 A13 A05 A08 A09
e13*2001/116* 85-134 225/60R17 A33 A15 A21 A57
0109*31-.. 85-134 235/50R17 A13 S04
- Modell 2013 85-134 235/55R17 A13
85-134 245/50R17 A12
85-134 245/55R17 A12
Ford Mondeo 166 205/50R17 M+S 0A1 A02 A04
B4Y, B5Y 166 225/45R17 A01 K2b M+S A05 A08 A09
e1*98/14* 66-150 205/50R17 T89 T93 A12 A15 A21
0154,0155*.. 66-150 215/45R17 T87 T88 T91 A58 B02 B03
66-150 225/45R17 A01 K2b Flh Sth V17
66-150 235/45R17 A01 K1a K2b R70 S01
Ford Mondeo 74-176 215/45R17 A13 T87 T88 T91 0A1 A02 A04
BA7 74-176 215/50R17 A01 A12 G40 A05 A08 A09
e13*2001/116*0249*. 74-176 215/50R17 A12 R69 A15 A21 A58
- incl. MJ 2011 74-176 225/45R17 A33 B02 Flh Lim
74-92 205/50R17 A33 R37 T89 T93 V17 S02
Ford Mondeo Turnier 74-176 215/45R17 A13 T87 T88 T91 0A1 A02 A04
BA7 74-176 215/50R17 A01 A12 G40 T90 T91 T93 A05 A08 A09
e13*2001/116*0249*. 74-176 215/50R17 A12 R69 T90 T91 T93 A15 A21 A58
- incl. MJ 2011 74-176 225/45R17 A33 T90 T91 T93 B02 Car V17
74-92 205/50R17 A33 R37 T89 T93 S02
Ford Mondeo Turnier 166 205/50R17 M+S T89 T93 0A1 A02 A04
BWY 166 225/45R17 M+S T90 T91 A05 A08 A09
e1*98/14*0156*.. 66-150 205/50R17 T89 T93 A12 A15 A21
66-150 215/45R17 T87 T88 T91 A58 B02 B03
66-150 225/45R17 T90 T91 Car V17 S01
66-150 235/45R17 A01 K1a R70
Ford S-Max 74-176 215/55R17 T94 T98 0A1 A02 A04
WA6 74-176 225/50R17 T94 T98 A05 A08 A09
e13*2001/116*0185*. 74-176 235/50R17 A12 A15 A21
A58 B02 S05
Ford Tourneo Connect 55-85 205/50R17 K2b T93 0A1 A01 A02
PH2, PJ2 55-85 225/45R17 K2b T90 T91 T93 T94 A04 A05 A08
e1*2001/116* A09 A12 A15
0206*,0207* .. A21 B02 S03
Ford Transit Connect 55-85 205/50R17 K2b T93 0A1 A01 A02
PT2, PU2 55-85 225/45R17 K2b T90 T91 T93 T94 A04 A05 A08
L071; L072; A09 A12 A15
e1*2007/46*0271*..; A21 B02 S03
e1*2007/46*0272*..
Jaguar X-Type 96-170 205/50R17 K1a K2b K41 K45 K46 K56 R37 0A1 A01 A02
CF1 96-170 215/45R17 K41 K46 K56 R37 T87 T88 A04 A05 A08
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K41 K45 K46 K56 A09 A12 A15
A21 B02 Lim
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

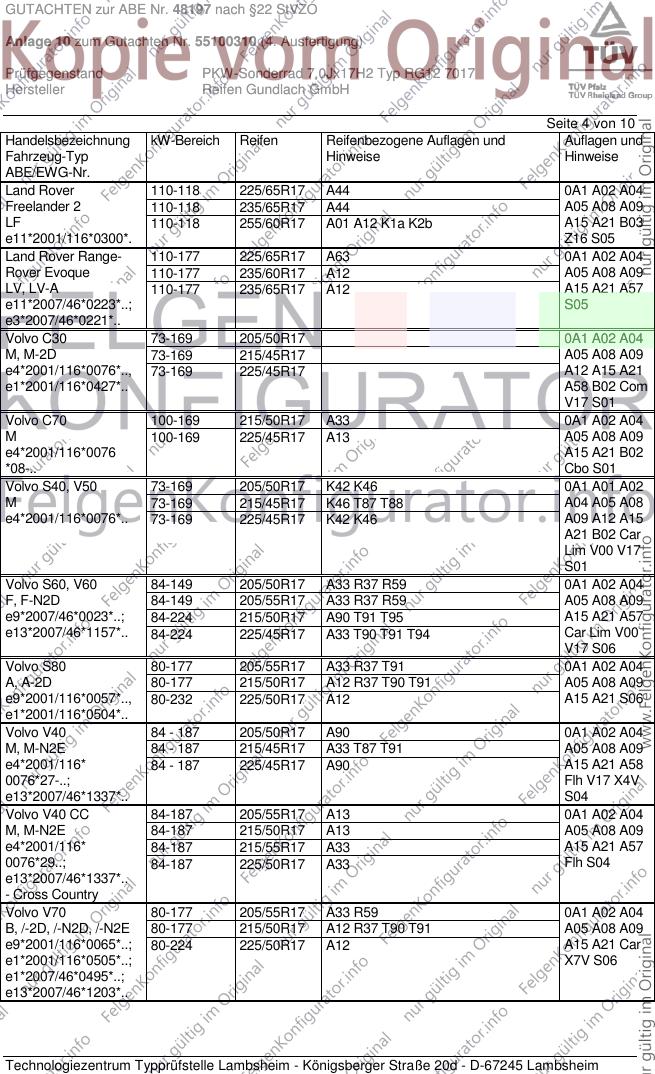

GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover 110-118 225/65R17 A44 0A1 A02 A04
Freelander 2 110-118 235/65R17 A44 A05 A08 A09
LF 110-118 255/60R17 A01 A12 K1a K2b A15 A21 B03
e11*2001/116*0300*. Z16 S05
Land Rover Range- 110-177 225/65R17 A63 0A1 A02 A04
Rover Evoque 110-177 235/60R17 A12 A05 A08 A09
LV, LV-A 110-177 235/65R17 A12 A15 A21 A57
e11*2007/46*0223*..; S05
e3*2007/46*0221*..
Volvo C30 73-169 205/50R17 0A1 A02 A04
M, M-2D 73-169 215/45R17 A05 A08 A09
e4*2001/116*0076*.., 73-169 225/45R17 A12 A15 A21
e1*2001/116*0427*.. A58 B02 Com
V17 S01
Volvo C70 100-169 215/50R17 A33 0A1 A02 A04
M 100-169 225/45R17 A13 A05 A08 A09
e4*2001/116*0076 A15 A21 B02
*08-.. Cbo S01
Volvo S40, V50 73-169 205/50R17 K42 K46 0A1 A01 A02
M 73-169 215/45R17 K46 T87 T88 A04 A05 A08
e4*2001/116*0076*.. 73-169 225/45R17 K42 K46 A09 A12 A15
A21 B02 Car
Lim V00 V17
S01
Volvo S60, V60 84-149 205/50R17 A33 R37 R59 0A1 A02 A04
F, F-N2D 84-149 205/55R17 A33 R37 R59 A05 A08 A09
e9*2007/46*0023*..; 84-224 215/50R17 A90 T91 T95 A15 A21 A57
e13*2007/46*1157*.. 84-224 225/45R17 A33 T90 T91 T94 Car Lim V00
V17 S06
Volvo S80 80-177 205/55R17 A33 R37 T91 0A1 A02 A04
A, A-2D 80-177 215/50R17 A12 R37 T90 T91 A05 A08 A09
e9*2001/116*0057*.., 80-232 225/50R17 A12 A15 A21 S06
e1*2001/116*0504*..
Volvo V40 84 - 187 205/50R17 A90 0A1 A02 A04
M, M-N2E 84 - 187 215/45R17 A33 T87 T91 A05 A08 A09
e4*2001/116* 84 - 187 225/45R17 A90 A15 A21 A58
0076*27-..; Flh V17 X4V
e13*2007/46*1337*.. S04
Volvo V40 CC 84-187 205/55R17 A13 0A1 A02 A04
M, M-N2E 84-187 215/50R17 A13 A05 A08 A09
e4*2001/116* 84-187 215/55R17 A33 A15 A21 A57
0076*29..; 84-187 225/50R17 A33 Flh S04
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-177 205/55R17 A33 R59 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 80-177 215/50R17 A12 R37 T90 T91 A05 A08 A09
e9*2001/116*0065*..; 80-224 225/50R17 A12 A15 A21 Car
e1*2001/116*0505*..; X7V S06
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

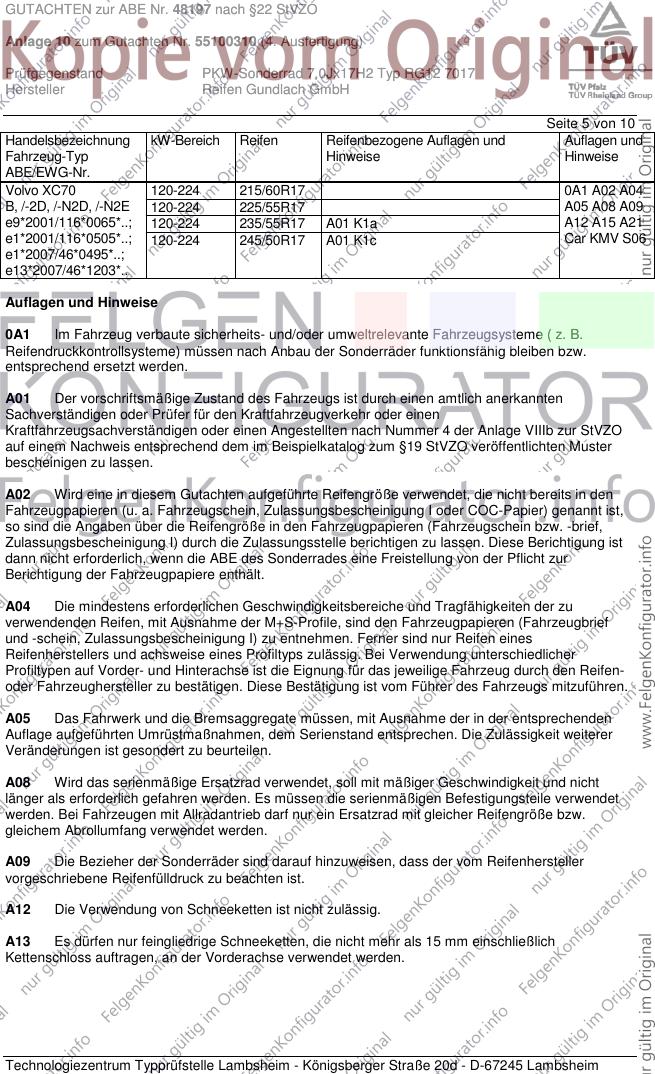

GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC70 120-224 215/60R17 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 120-224 225/55R17 A05 A08 A09
e9*2001/116*0065*..; 120-224 235/55R17 A01 K1a A12 A15 A21
e1*2001/116*0505*..; 120-224 245/50R17 A01 K1c Car KMV S06
e1*2007/46*0495*..;
e13*2007/46*1203*..
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 6 von 10

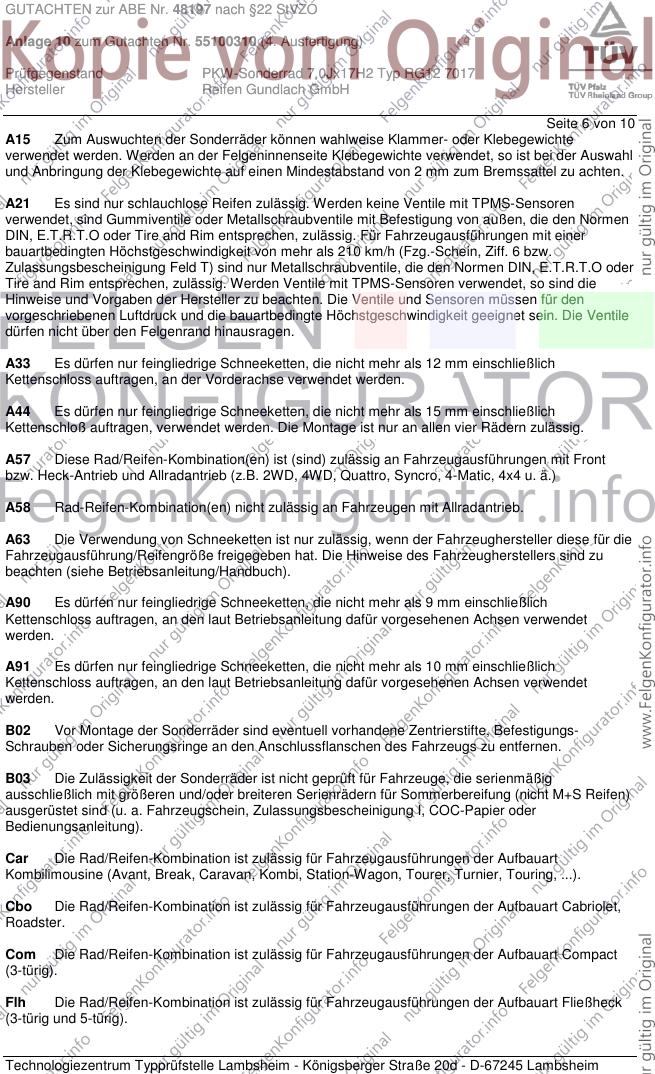

A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 7 von 10

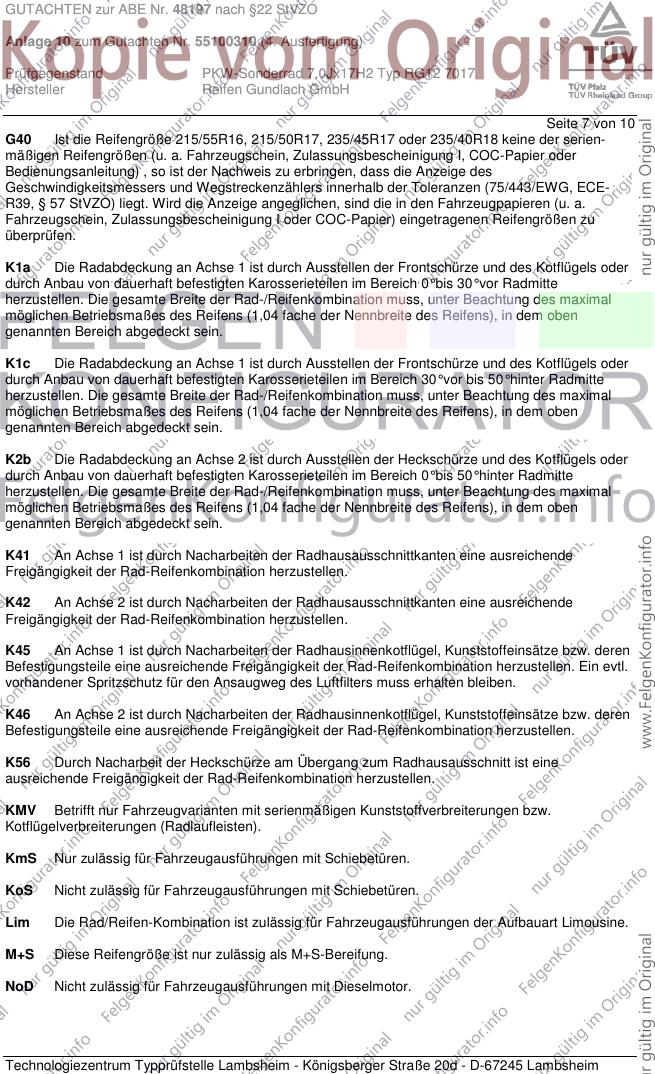

G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

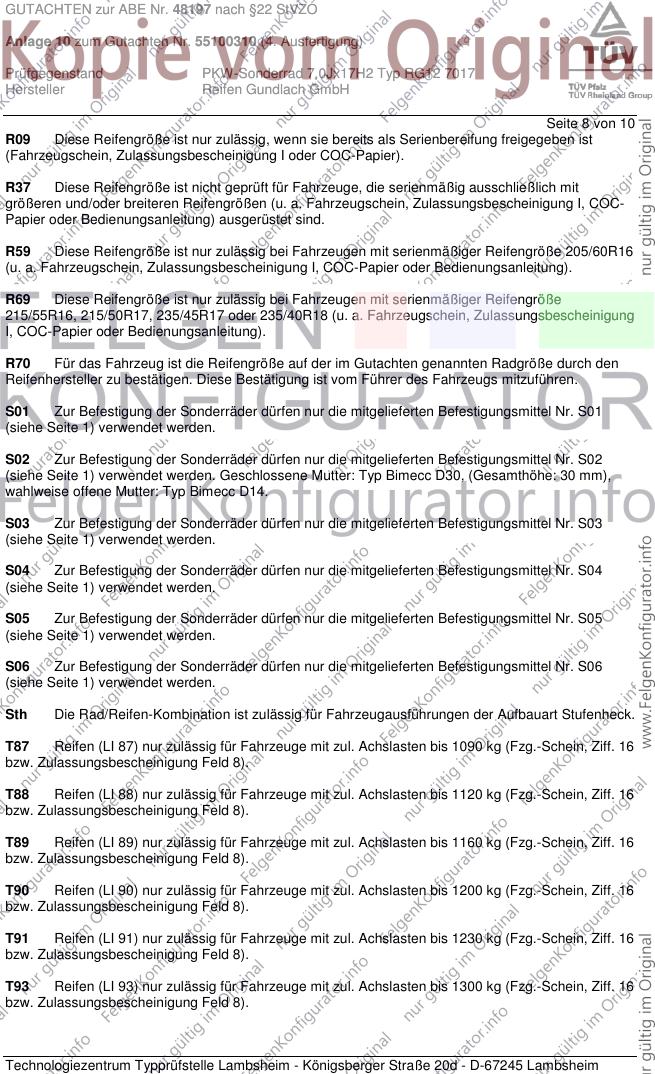

GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 8 von 10
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden. Geschlossene Mutter: Typ Bimecc D30, (Gesamthöhe: 30 mm),
wahlweise offene Mutter: Typ Bimecc D14.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 9 von 10

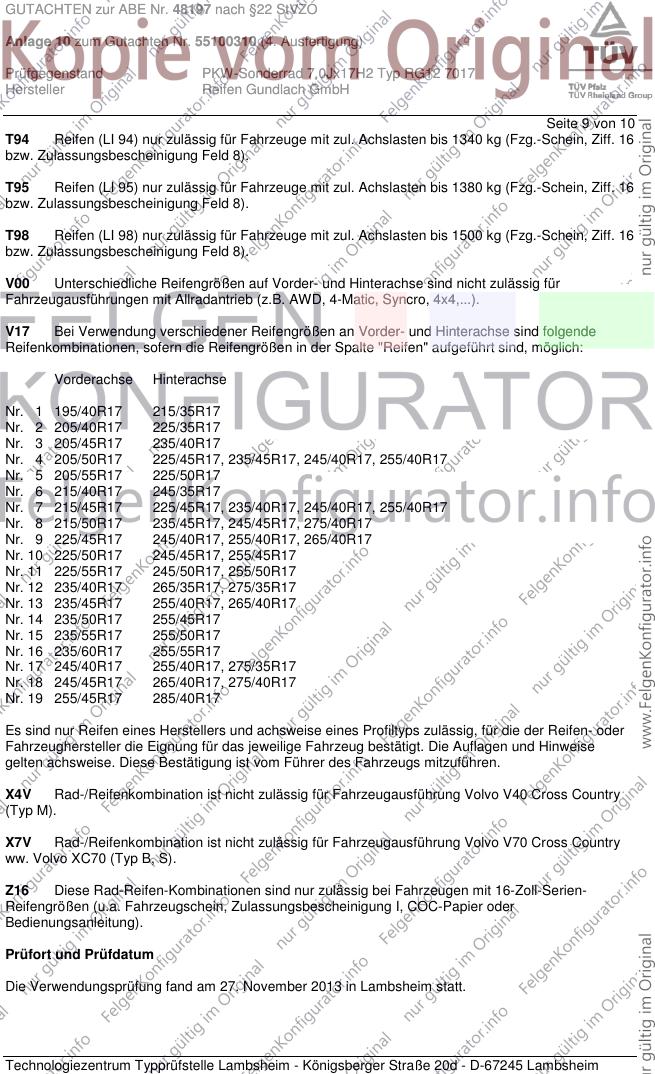

T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. November 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48197 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100310 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG12 7017
Hersteller Reifen Gundlach GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Oktober 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. November 2013
Laux 00203308.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
