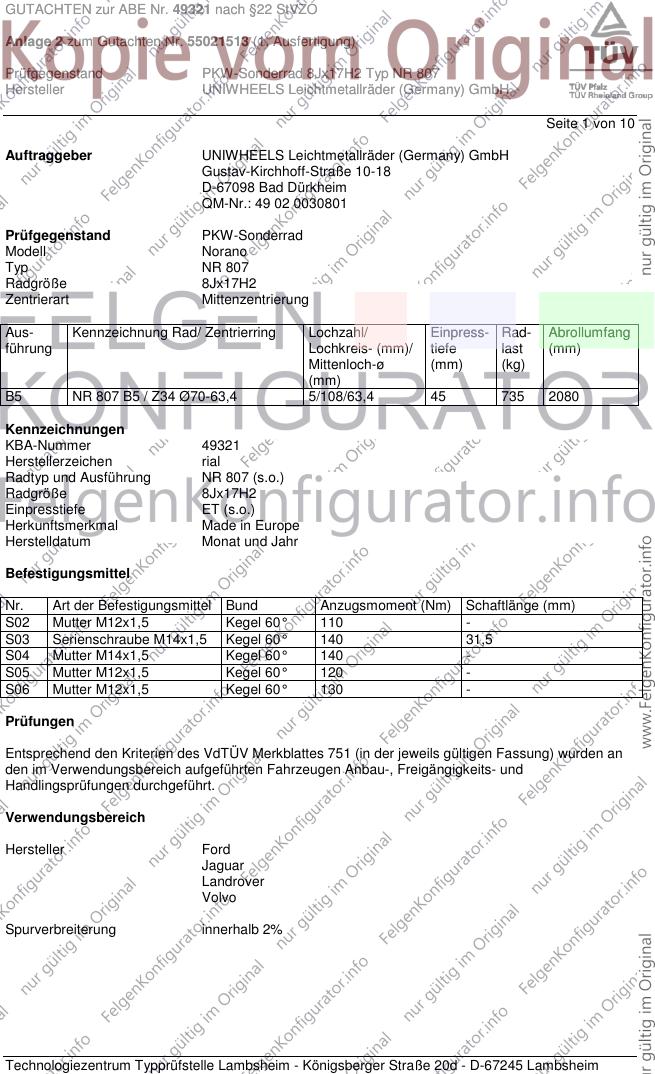

GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 10
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10-18
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Norano
Typ NR 807
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B5 NR 807 B5 / Z34 Ø70-63,4 5/108/63,4 45 735 2080
Kennzeichnungen
KBA-Nummer 49321
Herstellerzeichen rial
Radtyp und Ausführung NR 807 (s.o.)
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Made in Europe
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Serienschraube M14x1,5 Kegel 60° 140 31,5
S04 Mutter M14x1,5 Kegel 60° 140 -
S05 Mutter M12x1,5 Kegel 60° 120 -
S06 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

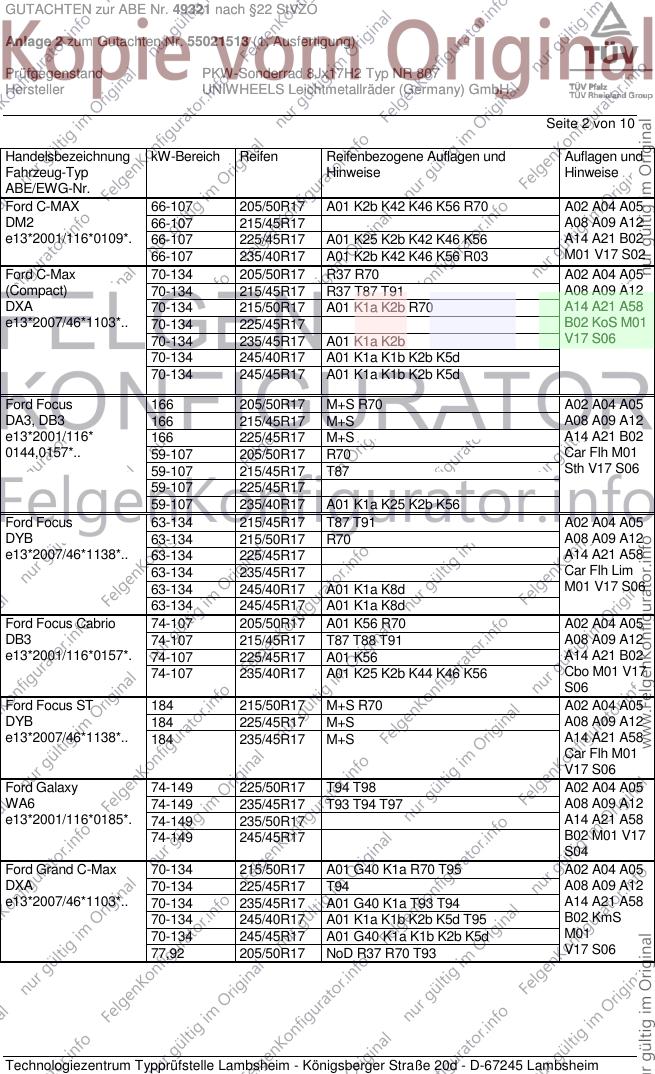

GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 A01 K2b K42 K46 K56 R70 A02 A04 A05
DM2 66-107 215/45R17 A08 A09 A12
e13*2001/116*0109*. 66-107 225/45R17 A01 K25 K2b K42 K46 K56 A14 A21 B02
66-107 235/40R17 A01 K2b K42 K46 K56 R03 M01 V17 S02
Ford C-Max 70-134 205/50R17 R37 R70 A02 A04 A05
(Compact) 70-134 215/45R17 R37 T87 T91 A08 A09 A12
DXA 70-134 215/50R17 A01 K1a K2b R70 A14 A21 A58
e13*2007/46*1103*.. 70-134 225/45R17 B02 KoS M01
70-134 235/45R17 A01 K1a K2b V17 S06
70-134 245/40R17 A01 K1a K1b K2b K5d
70-134 245/45R17 A01 K1a K1b K2b K5d
Ford Focus 166 205/50R17 M+S R70 A02 A04 A05
DA3, DB3 166 215/45R17 M+S A08 A09 A12
e13*2001/116* 166 225/45R17 M+S A14 A21 B02
0144,0157*.. 59-107 205/50R17 R70 Car Flh M01
59-107 215/45R17 T87 Sth V17 S06
59-107 225/45R17
59-107 235/40R17 A01 K1a K25 K2b K56
Ford Focus 63-134 215/45R17 T87 T91 A02 A04 A05
DYB 63-134 215/50R17 R70 A08 A09 A12
e13*2007/46*1138*.. 63-134 225/45R17 A14 A21 A58
63-134 235/45R17 Car Flh Lim
63-134 245/40R17 A01 K1a K8d M01 V17 S06
63-134 245/45R17 A01 K1a K8d
Ford Focus Cabrio 74-107 205/50R17 A01 K56 R70 A02 A04 A05
DB3 74-107 215/45R17 T87 T88 T91 A08 A09 A12
e13*2001/116*0157*. 74-107 225/45R17 A01 K56 A14 A21 B02
74-107 235/40R17 A01 K25 K2b K44 K46 K56 Cbo M01 V17
S06
Ford Focus ST 184 215/50R17 M+S R70 A02 A04 A05
DYB 184 225/45R17 M+S A08 A09 A12
e13*2007/46*1138*.. 184 235/45R17 M+S A14 A21 A58
Car Flh M01
V17 S06
Ford Galaxy 74-149 225/50R17 T94 T98 A02 A04 A05
WA6 74-149 235/45R17 T93 T94 T97 A08 A09 A12
e13*2001/116*0185*. 74-149 235/50R17 A14 A21 A58
74-149 245/45R17 B02 M01 V17
S04
Ford Grand C-Max 70-134 215/50R17 A01 G40 K1a R70 T95 A02 A04 A05
DXA 70-134 225/45R17 T94 A08 A09 A12
e13*2007/46*1103*.. 70-134 235/45R17 A01 G40 K1a T93 T94 A14 A21 A58
70-134 245/40R17 A01 K1a K1b K2b K5d T95 B02 KmS
70-134 245/45R17 A01 G40 K1a K1b K2b K5d M01
77,92 205/50R17 NoD R37 R70 T93 V17 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

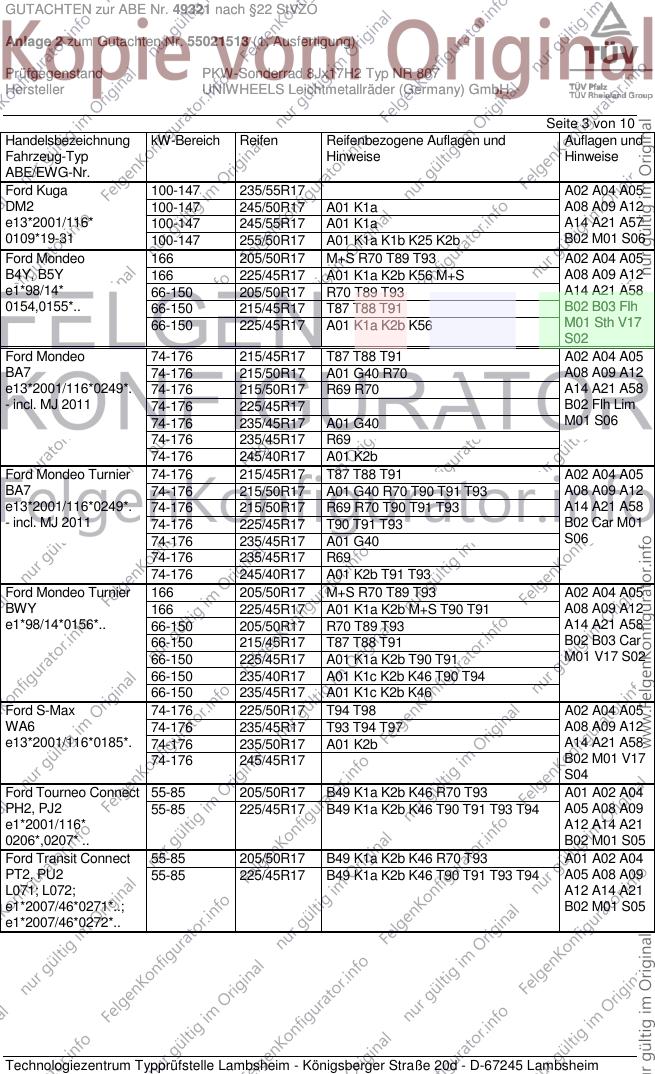

GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga 100-147 235/55R17 A02 A04 A05
DM2 100-147 245/50R17 A01 K1a A08 A09 A12
e13*2001/116* 100-147 245/55R17 A01 K1a A14 A21 A57
0109*19-31 100-147 255/50R17 A01 K1a K1b K25 K2b B02 M01 S06
Ford Mondeo 166 205/50R17 M+S R70 T89 T93 A02 A04 A05
B4Y, B5Y 166 225/45R17 A01 K1a K2b K56 M+S A08 A09 A12
e1*98/14* 66-150 205/50R17 R70 T89 T93 A14 A21 A58
0154,0155*.. 66-150 215/45R17 T87 T88 T91 B02 B03 Flh
66-150 225/45R17 A01 K1a K2b K56 M01 Sth V17
S02
Ford Mondeo 74-176 215/45R17 T87 T88 T91 A02 A04 A05
BA7 74-176 215/50R17 A01 G40 R70 A08 A09 A12
e13*2001/116*0249*. 74-176 215/50R17 R69 R70 A14 A21 A58
- incl. MJ 2011 74-176 225/45R17 B02 Flh Lim
74-176 235/45R17 A01 G40 M01 S06
74-176 235/45R17 R69
74-176 245/40R17 A01 K2b
Ford Mondeo Turnier 74-176 215/45R17 T87 T88 T91 A02 A04 A05
BA7 74-176 215/50R17 A01 G40 R70 T90 T91 T93 A08 A09 A12
e13*2001/116*0249*. 74-176 215/50R17 R69 R70 T90 T91 T93 A14 A21 A58
- incl. MJ 2011 74-176 225/45R17 T90 T91 T93 B02 Car M01
74-176 235/45R17 A01 G40 S06
74-176 235/45R17 R69
74-176 245/40R17 A01 K2b T91 T93
Ford Mondeo Turnier 166 205/50R17 M+S R70 T89 T93 A02 A04 A05
BWY 166 225/45R17 A01 K1a K2b M+S T90 T91 A08 A09 A12
e1*98/14*0156*.. 66-150 205/50R17 R70 T89 T93 A14 A21 A58
66-150 215/45R17 T87 T88 T91 B02 B03 Car
66-150 225/45R17 A01 K1a K2b T90 T91 M01 V17 S02
66-150 235/40R17 A01 K1c K2b K46 T90 T94
66-150 235/45R17 A01 K1c K2b K46
Ford S-Max 74-176 225/50R17 T94 T98 A02 A04 A05
WA6 74-176 235/45R17 T93 T94 T97 A08 A09 A12
e13*2001/116*0185*. 74-176 235/50R17 A01 K2b A14 A21 A58
74-176 245/45R17 B02 M01 V17
S04
Ford Tourneo Connect 55-85 205/50R17 B49 K1a K2b K46 R70 T93 A01 A02 A04
PH2, PJ2 55-85 225/45R17 B49 K1a K2b K46 T90 T91 T93 T94 A05 A08 A09
e1*2001/116* A12 A14 A21
0206*,0207* .. B02 M01 S05
Ford Transit Connect 55-85 205/50R17 B49 K1a K2b K46 R70 T93 A01 A02 A04
PT2, PU2 55-85 225/45R17 B49 K1a K2b K46 T90 T91 T93 T94 A05 A08 A09
L071; L072; A12 A14 A21
e1*2007/46*0271*..; B02 M01 S05
e1*2007/46*0272*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

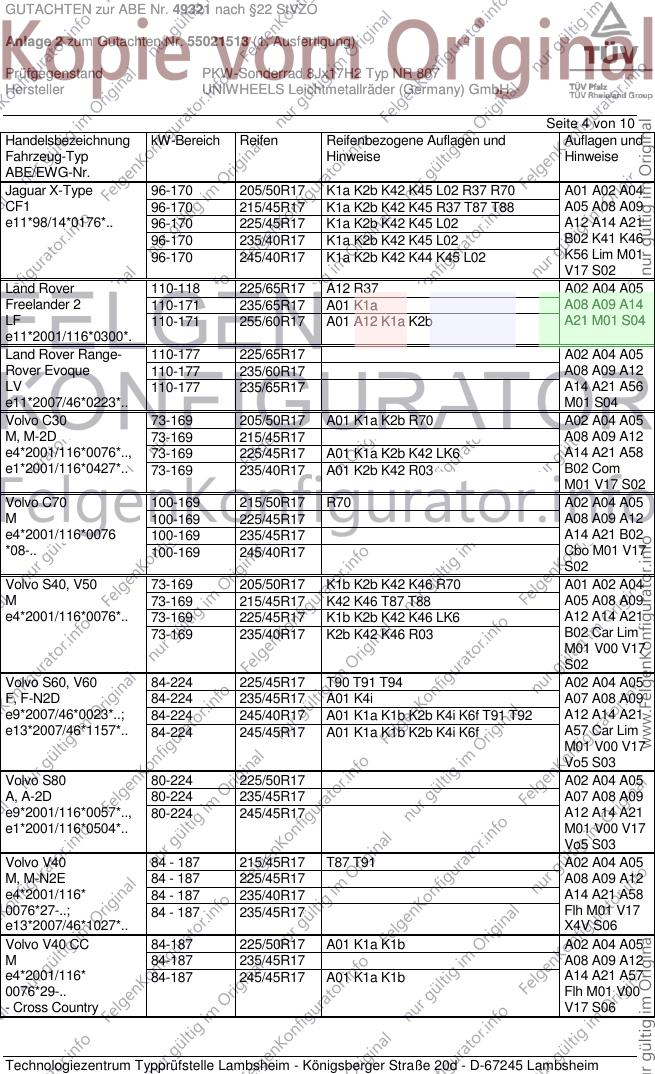

GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar X-Type 96-170 205/50R17 K1a K2b K42 K45 L02 R37 R70 A01 A02 A04
CF1 96-170 215/45R17 K1a K2b K42 K45 R37 T87 T88 A05 A08 A09
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K42 K45 L02 A12 A14 A21
96-170 235/40R17 K1a K2b K42 K45 L02 B02 K41 K46
96-170 245/40R17 K1a K2b K42 K44 K45 L02 K56 Lim M01
V17 S02
Land Rover 110-118 225/65R17 A12 R37 A02 A04 A05
Freelander 2 110-171 235/65R17 A01 K1a A08 A09 A14
LF 110-171 255/60R17 A01 A12 K1a K2b A21 M01 S04
e11*2001/116*0300*.
Land Rover Range- 110-177 225/65R17 A02 A04 A05
Rover Evoque 110-177 235/60R17 A08 A09 A12
LV 110-177 235/65R17 A14 A21 A56
e11*2007/46*0223*.. M01 S04
Volvo C30 73-169 205/50R17 A01 K1a K2b R70 A02 A04 A05
M, M-2D 73-169 215/45R17 A08 A09 A12
e4*2001/116*0076*.., 73-169 225/45R17 A01 K1a K2b K42 LK6 A14 A21 A58
e1*2001/116*0427*.. 73-169 235/40R17 A01 K2b K42 R03 B02 Com
M01 V17 S02
Volvo C70 100-169 215/50R17 R70 A02 A04 A05
M 100-169 225/45R17 A08 A09 A12
e4*2001/116*0076 100-169 235/45R17 A14 A21 B02
*08-.. 100-169 245/40R17 Cbo M01 V17
S02
Volvo S40, V50 73-169 205/50R17 K1b K2b K42 K46 R70 A01 A02 A04
M 73-169 215/45R17 K42 K46 T87 T88 A05 A08 A09
e4*2001/116*0076*.. 73-169 225/45R17 K1b K2b K42 K46 LK6 A12 A14 A21
73-169 235/40R17 K2b K42 K46 R03 B02 Car Lim
M01 V00 V17
S02
Volvo S60, V60 84-224 225/45R17 T90 T91 T94 A02 A04 A05
F, F-N2D 84-224 235/45R17 A01 K4i A07 A08 A09
e9*2007/46*0023*..; 84-224 245/40R17 A01 K1a K1b K2b K4i K6f T91 T92 A12 A14 A21
e13*2007/46*1157*.. 84-224 245/45R17 A01 K1a K1b K2b K4i K6f A57 Car Lim
M01 V00 V17
Vo5 S03
Volvo S80 80-224 225/50R17 A02 A04 A05
A, A-2D 80-224 235/45R17 A07 A08 A09
e9*2001/116*0057*.., 80-224 245/45R17 A12 A14 A21
e1*2001/116*0504*.. M01 V00 V17
Vo5 S03
Volvo V40 84 - 187 215/45R17 T87 T91 A02 A04 A05
M, M-N2E 84 - 187 225/45R17 A08 A09 A12
e4*2001/116* 84 - 187 235/40R17 A14 A21 A58
0076*27-..; 84 - 187 235/45R17 Flh M01 V17
e13*2007/46*1027*.. X4V S06
Volvo V40 CC 84-187 225/50R17 A01 K1a K1b A02 A04 A05
M 84-187 235/45R17 A08 A09 A12
e4*2001/116* 84-187 245/45R17 A01 K1a K1b A14 A21 A57
0076*29-.. Flh M01 V00
- Cross Country V17 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

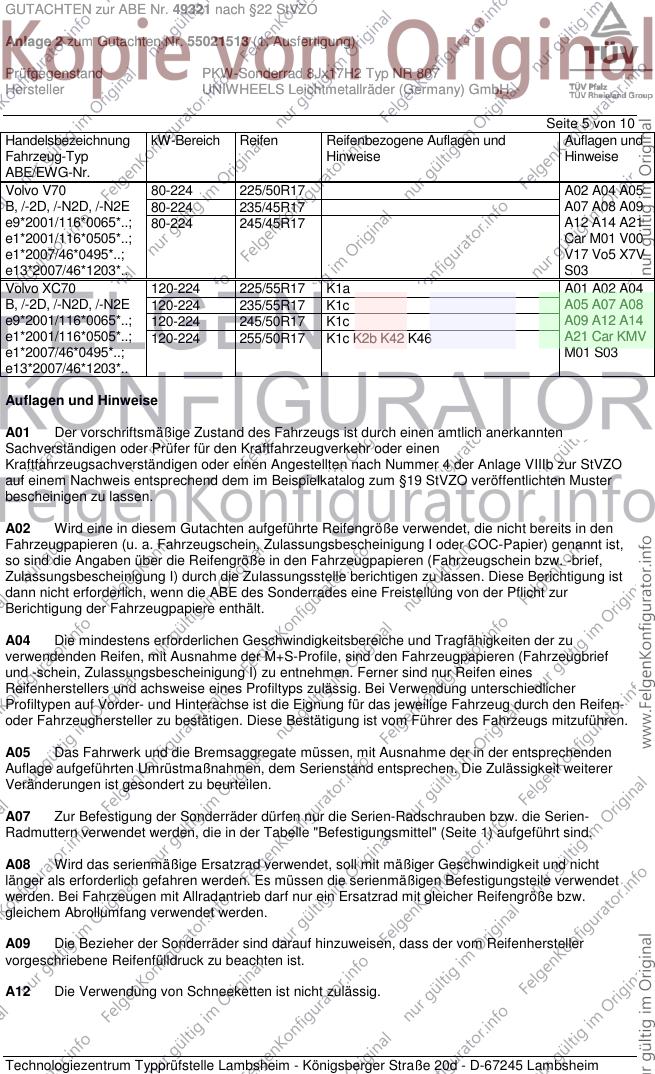

GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V70 80-224 225/50R17 A02 A04 A05
B, /-2D, /-N2D, /-N2E 80-224 235/45R17 A07 A08 A09
e9*2001/116*0065*..; 80-224 245/45R17 A12 A14 A21
e1*2001/116*0505*..; Car M01 V00
e1*2007/46*0495*..; V17 Vo5 X7V
e13*2007/46*1203*.. S03
Volvo XC70 120-224 225/55R17 K1a A01 A02 A04
B, /-2D, /-N2D, /-N2E 120-224 235/55R17 K1c A05 A07 A08
e9*2001/116*0065*..; 120-224 245/50R17 K1c A09 A12 A14
e1*2001/116*0505*..; 120-224 255/50R17 K1c K2b K42 K46 A21 Car KMV
e1*2007/46*0495*..; M01 S03
e13*2007/46*1203*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

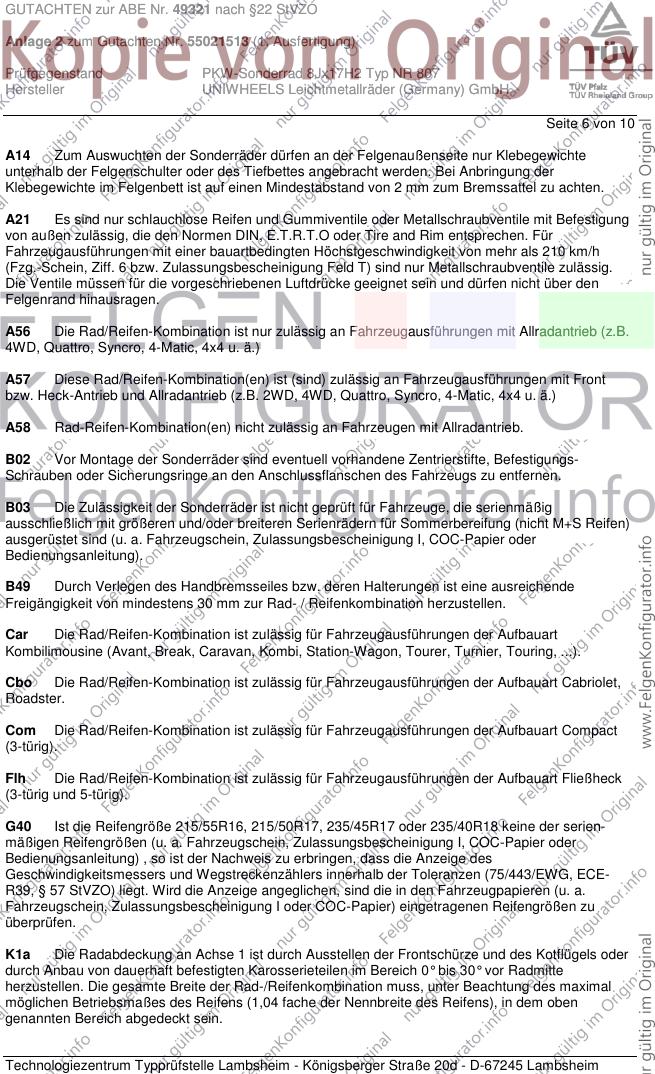

Seite 6 von 10
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

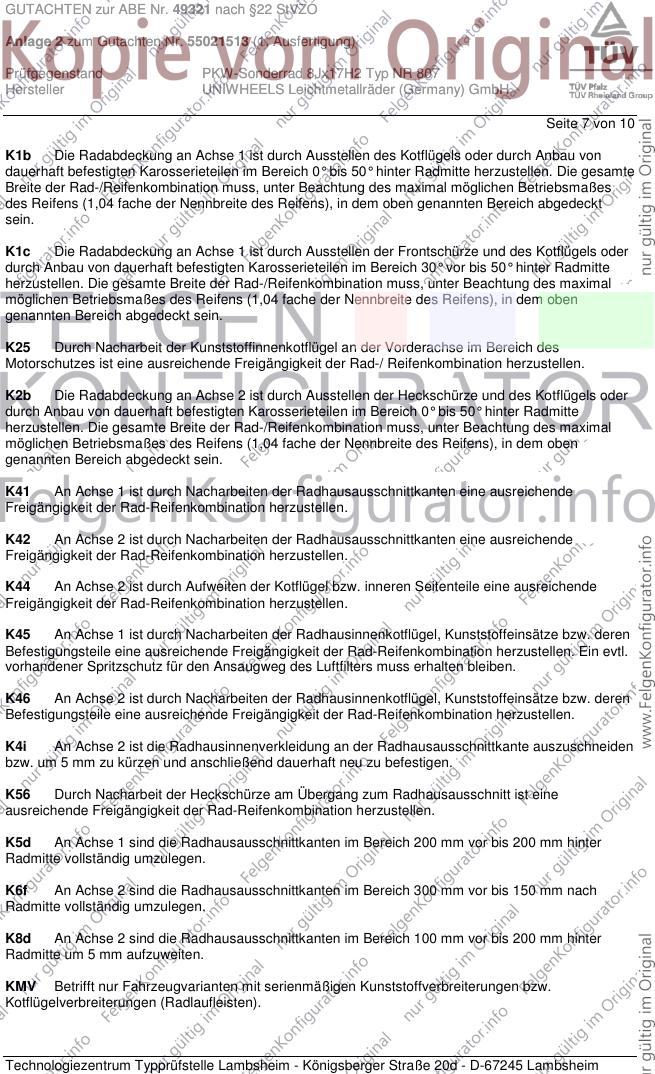

Seite 7 von 10
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

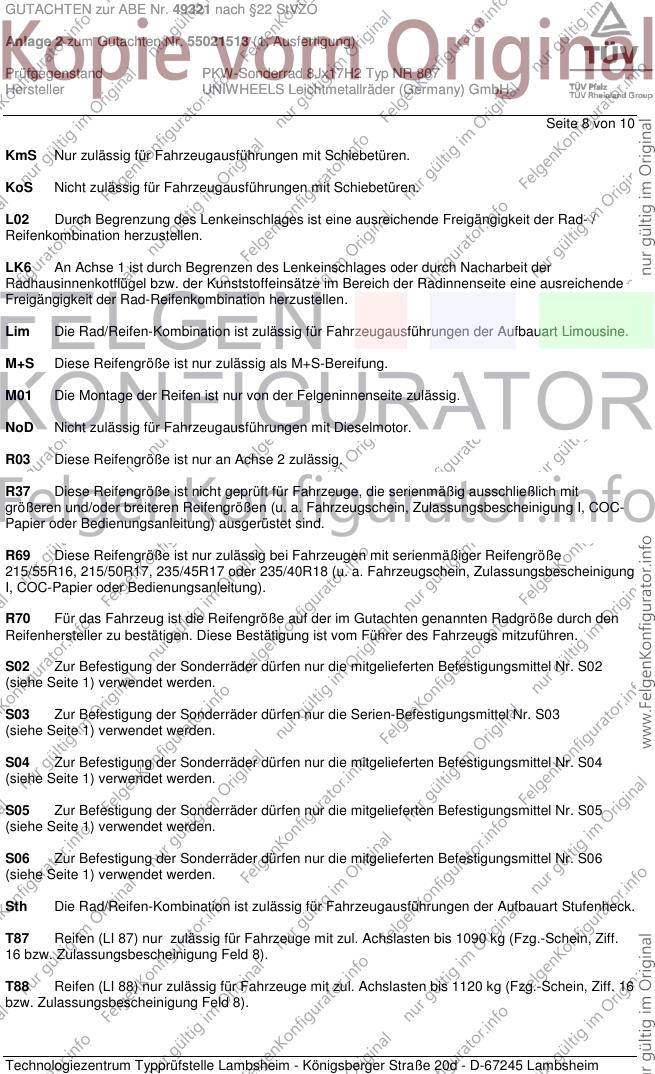

Seite 8 von 10
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

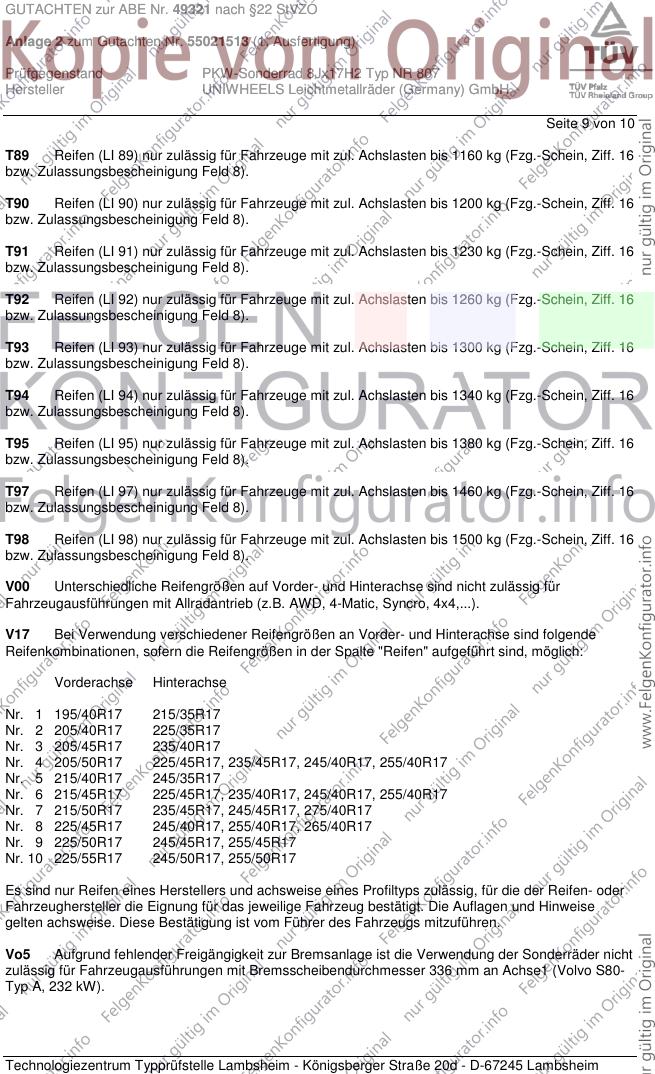

Seite 9 von 10
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Vo5 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 336 mm an Achse1 (Volvo S80-
Typ A, 232 kW).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49321 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ NR 807
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

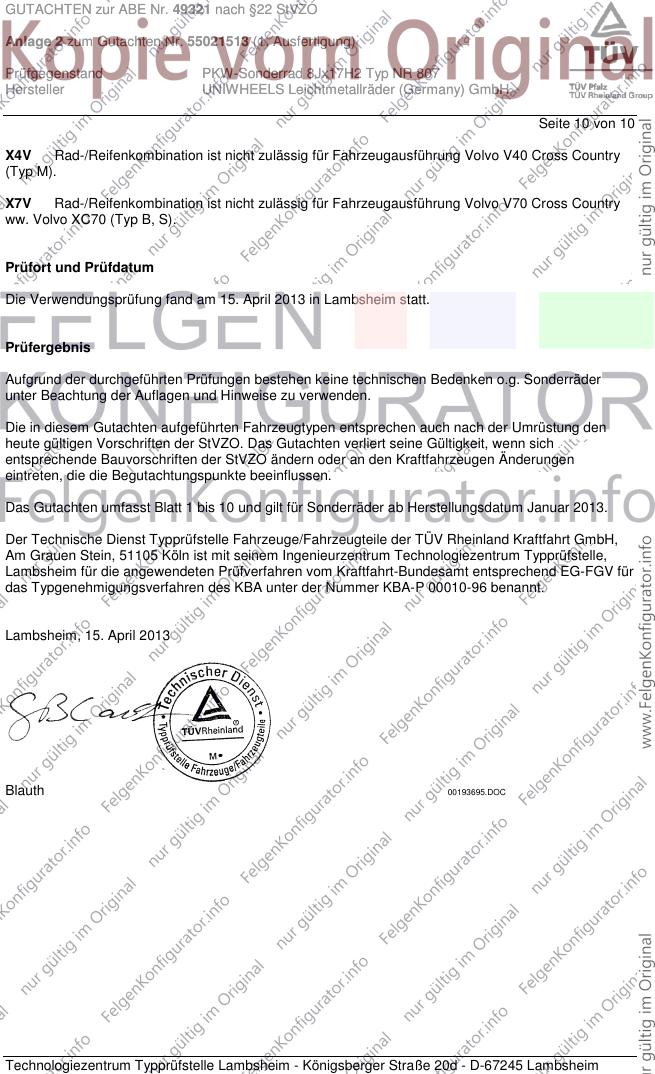

Seite 10 von 10
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. April 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. April 2013
Blauth 00193695.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
