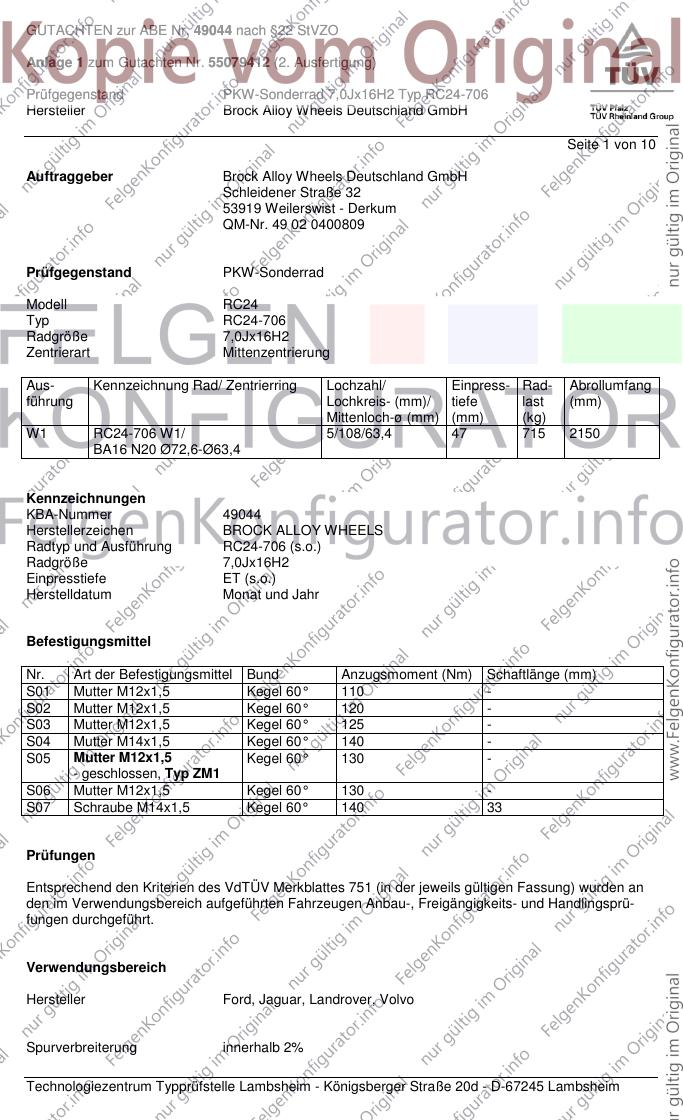

							GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO

Anlage 1 zum Gutachten Nr. 55079412 (2. Ausfertigung)

Prüfgegenstand                    PKW-Sonderrad 7,0Jx16H2 Typ RC24-706
Hersteller                        Brock Alloy Wheels Deutschland GmbH

                                                                                          Seite 1 von 10

Auftraggeber                      Brock Alloy Wheels Deutschland GmbH
                                  Schleidener Straße 32
                                  53919 Weilerswist - Derkum
                                  QM-Nr. 49 02 0400809


Prüfgegenstand                    PKW-Sonderrad

Modell                            RC24
Typ                               RC24-706
Radgröße                          7,0Jx16H2
Zentrierart                       Mittenzentrierung

Aus-          Kennzeichnung Rad/ Zentrierring      Lochzahl/           Einpress-   Rad-   Abrollumfang
führung                                            Lochkreis- (mm)/    tiefe       last   (mm)
                                                   Mittenloch-ø (mm)   (mm)        (kg)
W1            RC24-706 W1/                         5/108/63,4          47          715    2150
              BA16 N20 Ø72,6-Ø63,4


Kennzeichnungen
KBA-Nummer                        49044
Herstellerzeichen                 BROCK ALLOY WHEELS
Radtyp und Ausführung             RC24-706 (s.o.)
Radgröße                          7,0Jx16H2
Einpresstiefe                     ET (s.o.)
Herstelldatum                     Monat und Jahr


Befestigungsmittel

Nr.       Art der Befestigungsmittel   Bund           Anzugsmoment (Nm)     Schaftlänge (mm)
S01       Mutter M12x1,5               Kegel 60°      110                   -
S02       Mutter M12x1,5               Kegel 60°      120                   -
S03       Mutter M12x1,5               Kegel 60°      125                   -
S04       Mutter M14x1,5               Kegel 60°      140                   -
S05       Mutter M12x1,5               Kegel 60°      130                   -
          - geschlossen, Typ ZM1
S06       Mutter M12x1,5               Kegel 60°      130                   -
S07       Schraube M14x1,5             Kegel 60°      140                   33


Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.


Verwendungsbereich

Hersteller                        Ford, Jaguar, Landrover, Volvo


Spurverbreiterung                 innerhalb 2%

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

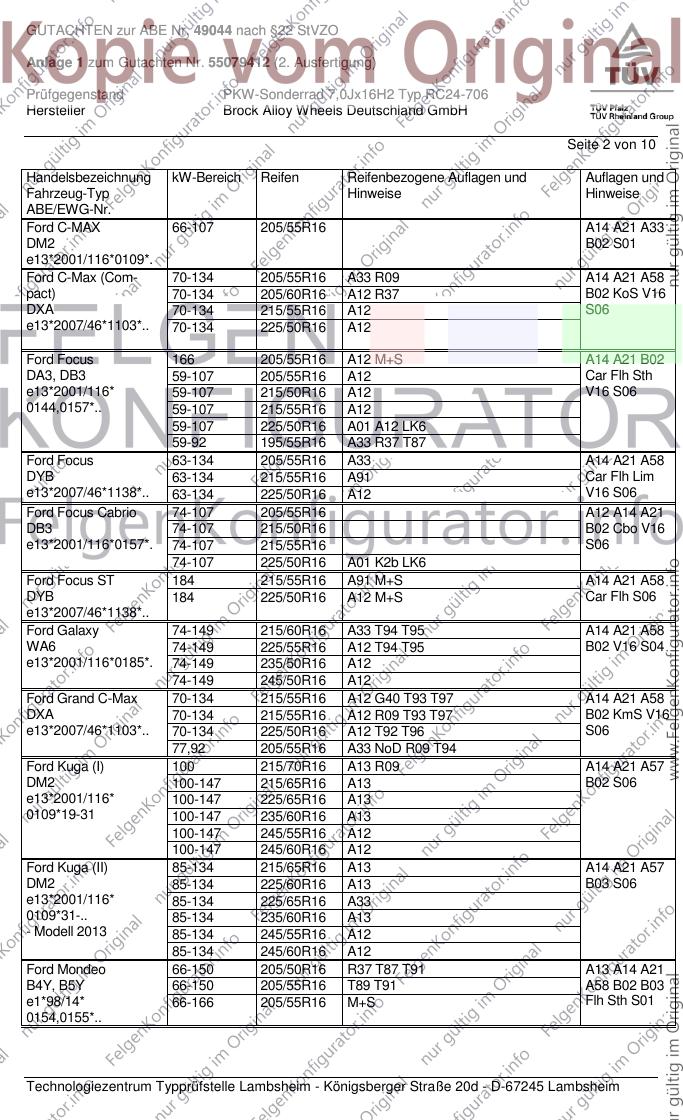

GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO

Anlage 1 zum Gutachten Nr. 55079412 (2. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7,0Jx16H2 Typ RC24-706
Hersteller                      Brock Alloy Wheels Deutschland GmbH

                                                                                Seite 2 von 10

Handelsbezeichnung    kW-Bereich     Reifen      Reifenbezogene Auflagen und      Auflagen und
Fahrzeug-Typ                                     Hinweise                         Hinweise
ABE/EWG-Nr.
Ford C-MAX            66-107         205/55R16                                    A14 A21 A33
DM2                                                                               B02 S01
e13*2001/116*0109*.
Ford C-Max (Com-      70-134         205/55R16   A33 R09                          A14 A21 A58
pact)                 70-134         205/60R16   A12 R37                          B02 KoS V16
DXA                   70-134         215/55R16   A12                              S06
e13*2007/46*1103*..   70-134         225/50R16   A12

Ford Focus            166            205/55R16   A12 M+S                          A14 A21 B02
DA3, DB3              59-107         205/55R16   A12                              Car Flh Sth
e13*2001/116*         59-107         215/50R16   A12                              V16 S06
0144,0157*..          59-107         215/55R16   A12
                      59-107         225/50R16   A01 A12 LK6
                      59-92          195/55R16   A33 R37 T87
Ford Focus            63-134         205/55R16   A33                              A14 A21 A58
DYB                   63-134         215/55R16   A91                              Car Flh Lim
e13*2007/46*1138*..   63-134         225/50R16   A12                              V16 S06
Ford Focus Cabrio     74-107         205/55R16                                    A12 A14 A21
DB3                   74-107         215/50R16                                    B02 Cbo V16
e13*2001/116*0157*.   74-107         215/55R16                                    S06
                      74-107         225/50R16   A01 K2b LK6
Ford Focus ST         184            215/55R16   A91 M+S                          A14 A21 A58
DYB                   184            225/50R16   A12 M+S                          Car Flh S06
e13*2007/46*1138*..
Ford Galaxy           74-149         215/60R16   A33 T94 T95                      A14 A21 A58
WA6                   74-149         225/55R16   A12 T94 T95                      B02 V16 S04
e13*2001/116*0185*.   74-149         235/50R16   A12
                      74-149         245/50R16   A12
Ford Grand C-Max      70-134         215/55R16   A12 G40 T93 T97                  A14 A21 A58
DXA                   70-134         215/55R16   A12 R09 T93 T97                  B02 KmS V16
e13*2007/46*1103*..   70-134         225/50R16   A12 T92 T96                      S06
                      77,92          205/55R16   A33 NoD R09 T94
Ford Kuga (I)         100            215/70R16   A13 R09                          A14 A21 A57
DM2                   100-147        215/65R16   A13                              B02 S06
e13*2001/116*         100-147        225/65R16   A13
0109*19-31            100-147        235/60R16   A13
                      100-147        245/55R16   A12
                      100-147        245/60R16   A12
Ford Kuga (II)        85-134         215/65R16   A13                              A14 A21 A57
DM2                   85-134         225/60R16   A13                              B03 S06
e13*2001/116*         85-134         225/65R16   A33
0109*31-..            85-134         235/60R16   A13
- Modell 2013         85-134         245/55R16   A12
                      85-134         245/60R16   A12
Ford Mondeo           66-150         205/50R16   R37 T87 T91                      A13 A14 A21
B4Y, B5Y              66-150         205/55R16   T89 T91                          A58 B02 B03
e1*98/14*             66-166         205/55R16   M+S                              Flh Sth S01
0154,0155*..



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

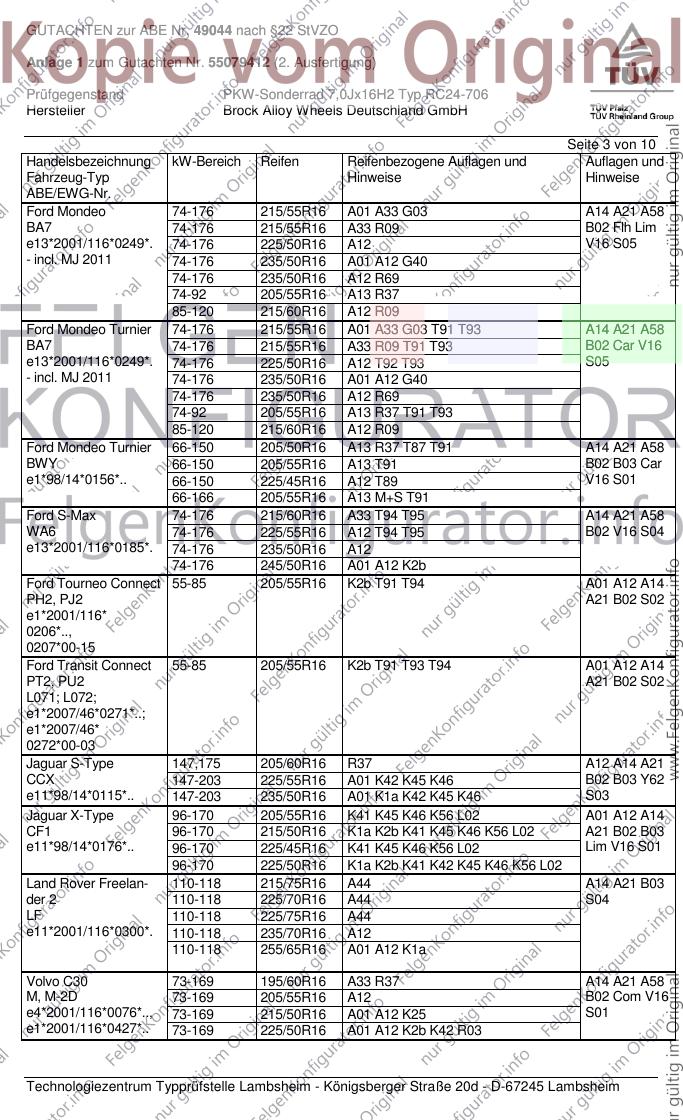

GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO

Anlage 1 zum Gutachten Nr. 55079412 (2. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7,0Jx16H2 Typ RC24-706
Hersteller                      Brock Alloy Wheels Deutschland GmbH

                                                                                   Seite 3 von 10
Handelsbezeichnung     kW-Bereich    Reifen      Reifenbezogene Auflagen und         Auflagen und
Fahrzeug-Typ                                     Hinweise                            Hinweise
ABE/EWG-Nr.
Ford Mondeo          74-176          215/55R16   A01 A33 G03                         A14 A21 A58
BA7                  74-176          215/55R16   A33 R09                             B02 Flh Lim
e13*2001/116*0249*.  74-176          225/50R16   A12                                 V16 S05
- incl. MJ 2011      74-176          235/50R16   A01 A12 G40
                     74-176          235/50R16   A12 R69
                     74-92           205/55R16   A13 R37
                     85-120          215/60R16   A12 R09
Ford Mondeo Turnier 74-176           215/55R16   A01 A33 G03 T91 T93                 A14 A21 A58
BA7                  74-176          215/55R16   A33 R09 T91 T93                     B02 Car V16
e13*2001/116*0249*. 74-176           225/50R16   A12 T92 T93                         S05
- incl. MJ 2011      74-176          235/50R16   A01 A12 G40
                     74-176          235/50R16   A12 R69
                     74-92           205/55R16   A13 R37 T91 T93
                     85-120          215/60R16   A12 R09
Ford Mondeo Turnier 66-150           205/50R16   A13 R37 T87 T91                     A14 A21 A58
BWY                  66-150          205/55R16   A13 T91                             B02 B03 Car
e1*98/14*0156*..     66-150          225/45R16   A12 T89                             V16 S01
                     66-166          205/55R16   A13 M+S T91
Ford S-Max           74-176          215/60R16   A33 T94 T95                         A14 A21 A58
WA6                  74-176          225/55R16   A12 T94 T95                         B02 V16 S04
e13*2001/116*0185*. 74-176           235/50R16   A12
                     74-176          245/50R16   A01 A12 K2b
Ford Tourneo Connect 55-85           205/55R16   K2b T91 T94                         A01 A12 A14
PH2, PJ2                                                                             A21 B02 S02
e1*2001/116*
0206*..,
0207*00-15
Ford Transit Connect 55-85           205/55R16   K2b T91 T93 T94                     A01 A12 A14
PT2, PU2                                                                             A21 B02 S02
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Jaguar S-Type        147,175         205/60R16   R37                                 A12 A14 A21
CCX                  147-203         225/55R16   A01 K42 K45 K46                     B02 B03 Y62
e11*98/14*0115*..    147-203         235/50R16   A01 K1a K42 K45 K46                 S03
Jaguar X-Type        96-170          205/55R16   K41 K45 K46 K56 L02                 A01 A12 A14
CF1                  96-170          215/50R16   K1a K2b K41 K45 K46 K56 L02         A21 B02 B03
e11*98/14*0176*..    96-170          225/45R16   K41 K45 K46 K56 L02                 Lim V16 S01
                     96-170          225/50R16   K1a K2b K41 K42 K45 K46 K56 L02
Land Rover Freelan-  110-118         215/75R16   A44                                 A14 A21 B03
der 2                110-118         225/70R16   A44                                 S04
LF                   110-118         225/75R16   A44
e11*2001/116*0300*. 110-118          235/70R16   A12
                     110-118         255/65R16   A01 A12 K1a

Volvo C30              73-169        195/60R16   A33 R37                             A14 A21 A58
M, M-2D                73-169        205/55R16   A12                                 B02 Com V16
e4*2001/116*0076*..,   73-169        215/50R16   A01 A12 K25                         S01
e1*2001/116*0427*..    73-169        225/50R16   A01 A12 K2b K42 R03


Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

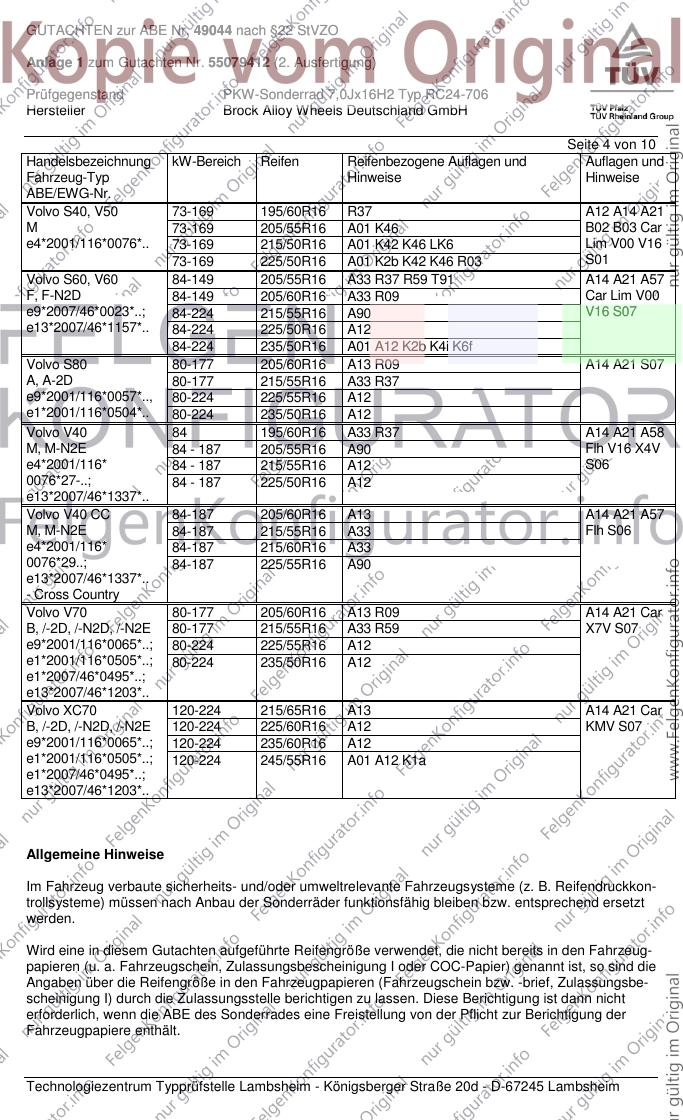

GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO

Anlage 1 zum Gutachten Nr. 55079412 (2. Ausfertigung)

Prüfgegenstand                     PKW-Sonderrad 7,0Jx16H2 Typ RC24-706
Hersteller                         Brock Alloy Wheels Deutschland GmbH

                                                                                     Seite 4 von 10
Handelsbezeichnung      kW-Bereich      Reifen      Reifenbezogene Auflagen und        Auflagen und
Fahrzeug-Typ                                        Hinweise                           Hinweise
ABE/EWG-Nr.
Volvo S40, V50          73-169          195/60R16   R37                                A12 A14 A21
M                       73-169          205/55R16   A01 K46                            B02 B03 Car
e4*2001/116*0076*..     73-169          215/50R16   A01 K42 K46 LK6                    Lim V00 V16
                        73-169          225/50R16   A01 K2b K42 K46 R03                S01
Volvo S60, V60          84-149          205/55R16   A33 R37 R59 T91                    A14 A21 A57
F, F-N2D                84-149          205/60R16   A33 R09                            Car Lim V00
e9*2007/46*0023*..;     84-224          215/55R16   A90                                V16 S07
e13*2007/46*1157*..     84-224          225/50R16   A12
                        84-224          235/50R16   A01 A12 K2b K4i K6f
Volvo S80               80-177          205/60R16   A13 R09                            A14 A21 S07
A, A-2D                 80-177          215/55R16   A33 R37
e9*2001/116*0057*..,    80-224          225/55R16   A12
e1*2001/116*0504*..     80-224          235/50R16   A12
Volvo V40               84              195/60R16   A33 R37                            A14 A21 A58
M, M-N2E                84 - 187        205/55R16   A90                                Flh V16 X4V
e4*2001/116*            84 - 187        215/55R16   A12                                S06
0076*27-..;             84 - 187        225/50R16   A12
e13*2007/46*1337*..
Volvo V40 CC            84-187          205/60R16   A13                                A14 A21 A57
M, M-N2E                84-187          215/55R16   A33                                Flh S06
e4*2001/116*            84-187          215/60R16   A33
0076*29..;              84-187          225/55R16   A90
e13*2007/46*1337*..
- Cross Country
Volvo V70               80-177          205/60R16   A13 R09                            A14 A21 Car
B, /-2D, /-N2D, /-N2E   80-177          215/55R16   A33 R59                            X7V S07
e9*2001/116*0065*..;    80-224          225/55R16   A12
e1*2001/116*0505*..;    80-224          235/50R16   A12
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70              120-224         215/65R16   A13                                A14 A21 Car
B, /-2D, /-N2D, /-N2E   120-224         225/60R16   A12                                KMV S07
e9*2001/116*0065*..;    120-224         235/60R16   A12
e1*2001/116*0505*..;    120-224         245/55R16   A01 A12 K1a
e1*2007/46*0495*..;
e13*2007/46*1203*..



Allgemeine Hinweise

Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO

Anlage 1 zum Gutachten Nr. 55079412 (2. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7,0Jx16H2 Typ RC24-706
Hersteller                     Brock Alloy Wheels Deutschland GmbH

                                                                                       Seite 5 von 10

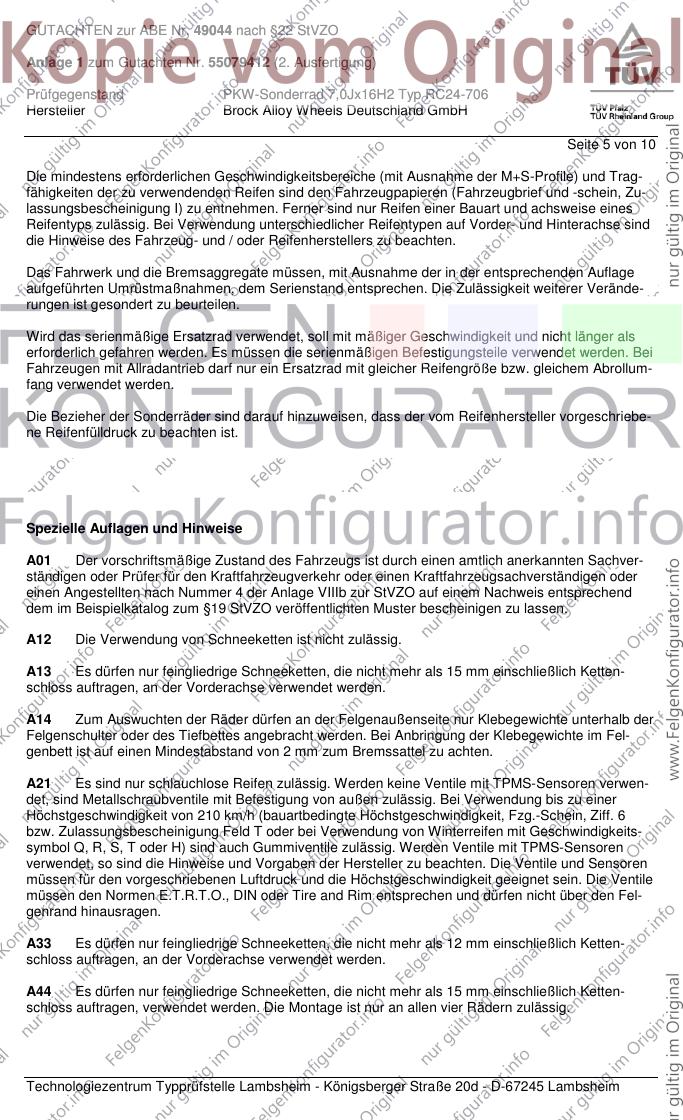

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.

Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.

Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.

Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebe-
ne Reifenfülldruck zu beachten ist.




Spezielle Auflagen und Hinweise

A01     Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A12    Die Verwendung von Schneeketten ist nicht zulässig.

A13     Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.

A14     Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A21      Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.

A33     Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.

A44     Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO

Anlage 1 zum Gutachten Nr. 55079412 (2. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7,0Jx16H2 Typ RC24-706
Hersteller                      Brock Alloy Wheels Deutschland GmbH

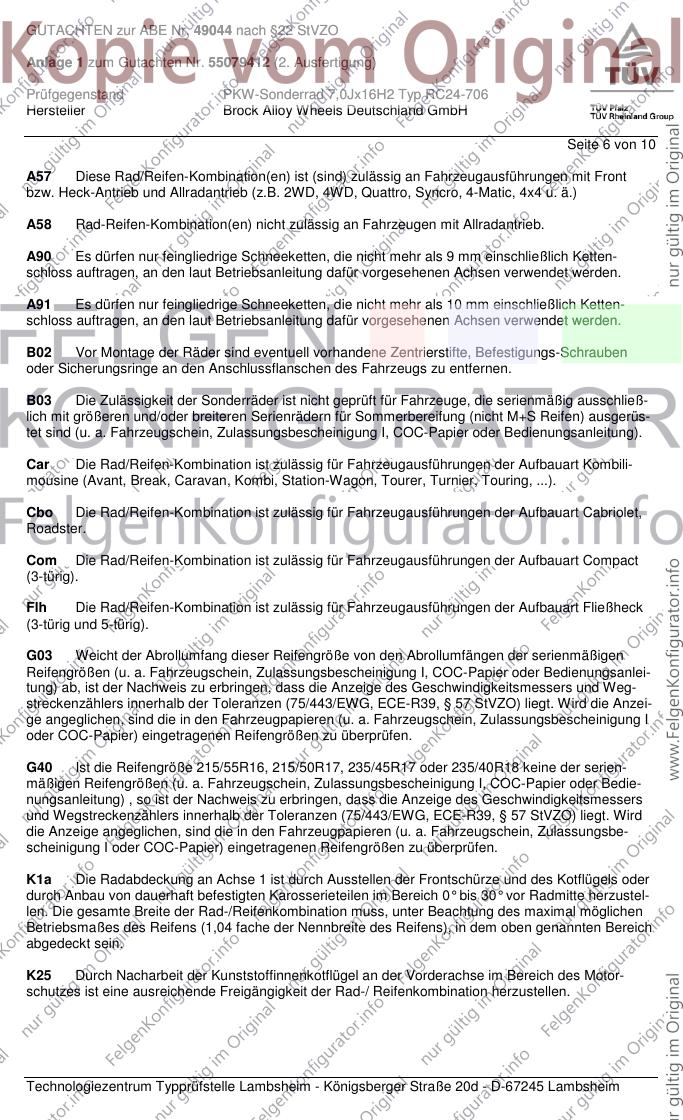

                                                                                        Seite 6 von 10

A57    Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)

A58     Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

A90     Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.

A91     Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.

B02     Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.

B03      Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).

Cbo    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.

Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).

Flh      Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).

G03     Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

G40     Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

K1a      Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.

K25    Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO

Anlage 1 zum Gutachten Nr. 55079412 (2. Ausfertigung)

Prüfgegenstand                 PKW-Sonderrad 7,0Jx16H2 Typ RC24-706
Hersteller                     Brock Alloy Wheels Deutschland GmbH

                                                                                       Seite 7 von 10

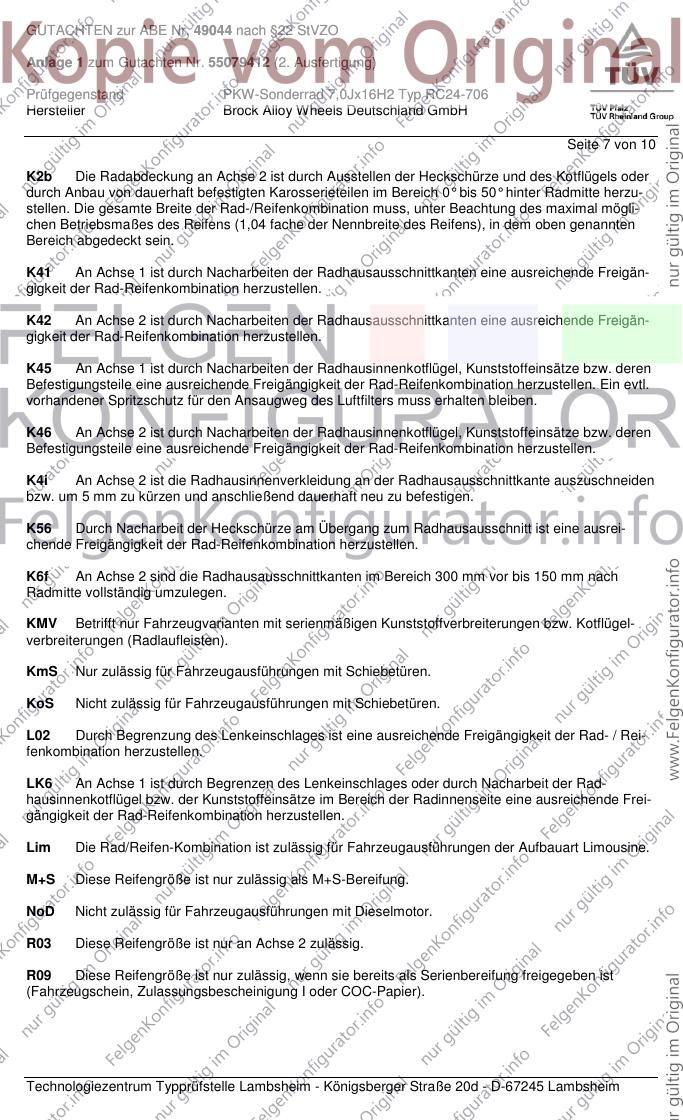

K2b      Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.

K41      An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.

K42      An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.

K45     An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K46     An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K4i    An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.

K56    Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.

K6f    An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).

KmS    Nur zulässig für Fahrzeugausführungen mit Schiebetüren.

KoS    Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.

L02   Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.

LK6    An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.

Lim    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

M+S    Diese Reifengröße ist nur zulässig als M+S-Bereifung.

NoD    Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.

R03    Diese Reifengröße ist nur an Achse 2 zulässig.

R09    Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO

Anlage 1 zum Gutachten Nr. 55079412 (2. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7,0Jx16H2 Typ RC24-706
Hersteller                      Brock Alloy Wheels Deutschland GmbH

                                                                                        Seite 8 von 10

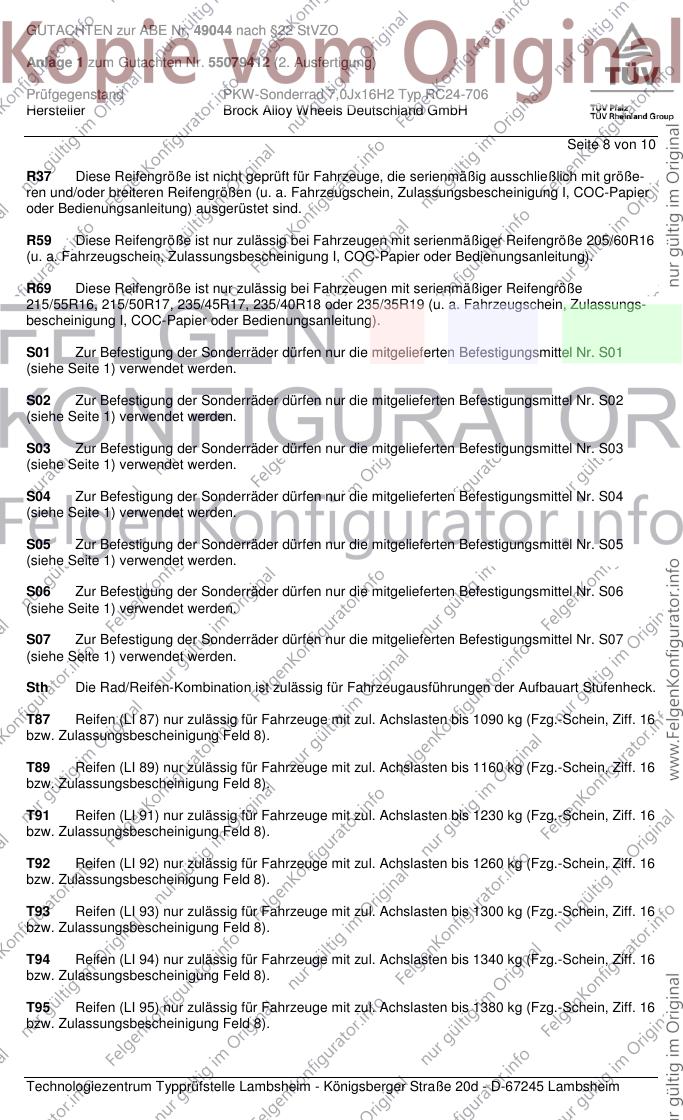

R37     Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.

R59      Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

R69    Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungs-
bescheinigung I, COC-Papier oder Bedienungsanleitung).

S01     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

S02     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

S03     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.

S04     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.

S05     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.

S06     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.

S07     Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.

Sth     Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.

T87    Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T89    Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T91    Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T92    Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T93    Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T94    Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T95    Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).



Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO

Anlage 1 zum Gutachten Nr. 55079412 (2. Ausfertigung)

Prüfgegenstand                  PKW-Sonderrad 7,0Jx16H2 Typ RC24-706
Hersteller                      Brock Alloy Wheels Deutschland GmbH

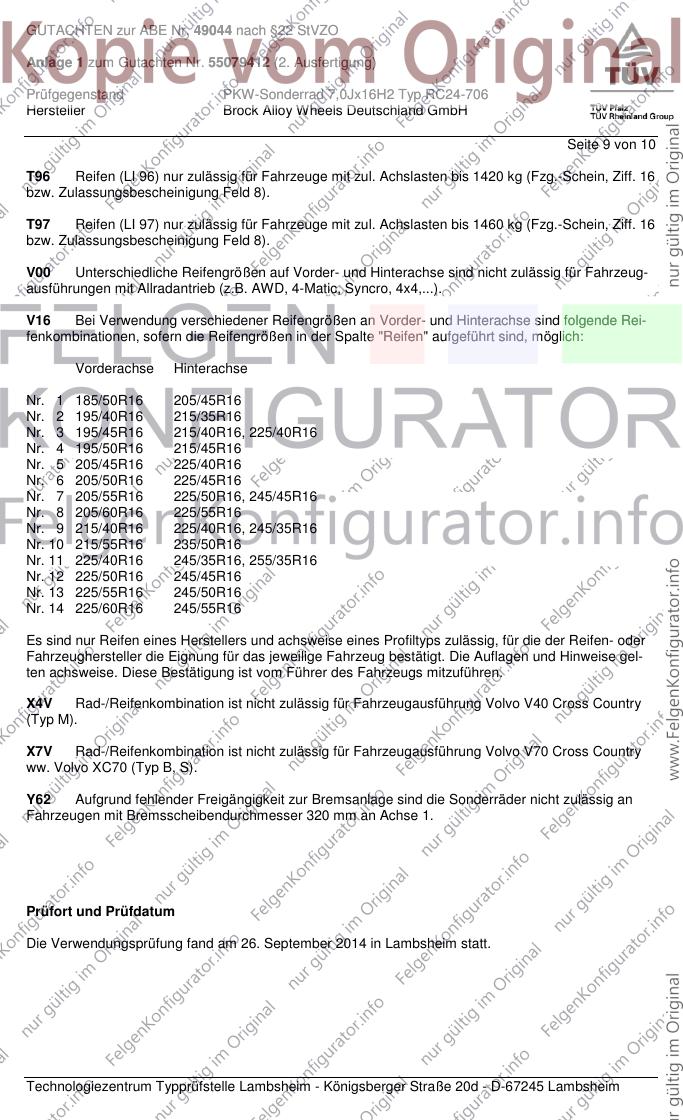

                                                                                         Seite 9 von 10

T96    Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T97    Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

V00    Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

V16   Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

         Vorderachse    Hinterachse

Nr. 1    185/50R16      205/45R16
Nr. 2    195/40R16      215/35R16
Nr. 3    195/45R16      215/40R16, 225/40R16
Nr. 4    195/50R16      215/45R16
Nr. 5    205/45R16      225/40R16
Nr. 6    205/50R16      225/45R16
Nr. 7    205/55R16      225/50R16, 245/45R16
Nr. 8    205/60R16      225/55R16
Nr. 9    215/40R16      225/40R16, 245/35R16
Nr. 10   215/55R16      235/50R16
Nr. 11   225/40R16      245/35R16, 255/35R16
Nr. 12   225/50R16      245/45R16
Nr. 13   225/55R16      245/50R16
Nr. 14   225/60R16      245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

X4V    Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).

X7V    Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).

Y62    Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm an Achse 1.




Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 26. September 2014 in Lambsheim statt.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49044 nach §22 StVZO

Anlage 1 zum Gutachten Nr. 55079412 (2. Ausfertigung)

Prüfgegenstand                PKW-Sonderrad 7,0Jx16H2 Typ RC24-706
Hersteller                    Brock Alloy Wheels Deutschland GmbH

                                                                                     Seite 10 von 10

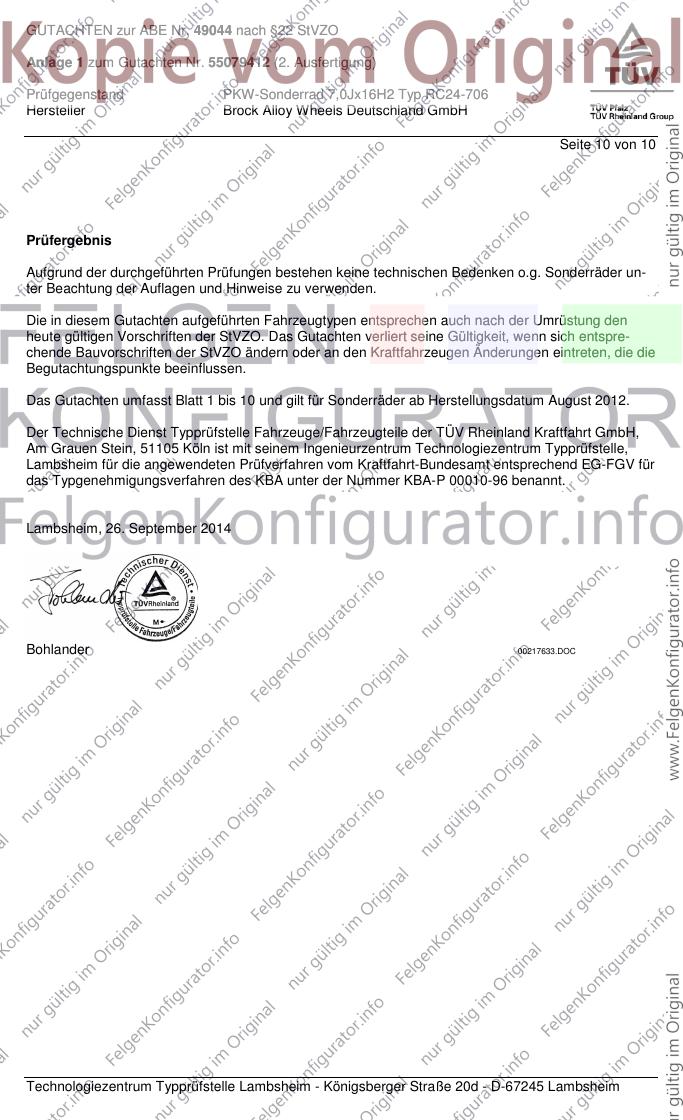

Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2012.

Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.


Lambsheim, 26. September 2014




Bohlander                                                                    00217633.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

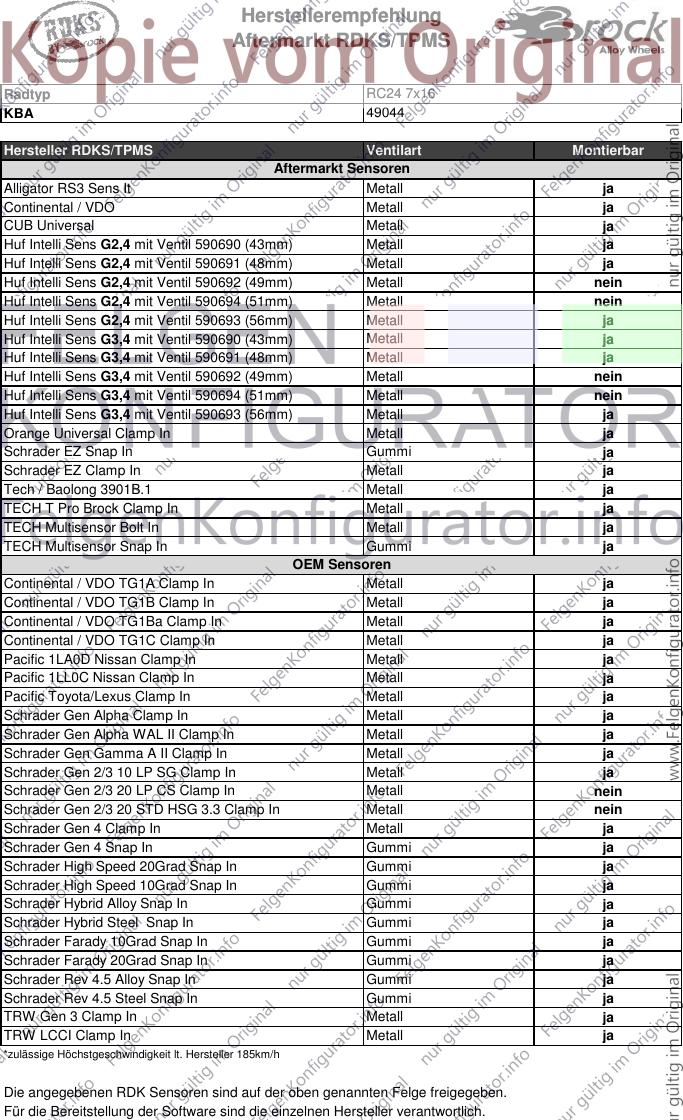

                                              Herstellerempfehlung
                                             Aftermarkt RDKS/TPMS

Radtyp                                                    RC24 7x16
KBA                                                       49044

Hersteller RDKS/TPMS                                     Ventilart                  Montierbar
                                            Aftermarkt Sensoren
Alligator RS3 Sens It                                    Metall                         ja
Continental / VDO                                        Metall                         ja
CUB Universal                                            Metall                         ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm)           Metall                         ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm)           Metall                         ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm)           Metall                        nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm)           Metall                        nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm)           Metall                         ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm)           Metall                         ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm)           Metall                         ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm)           Metall                        nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm)           Metall                        nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm)           Metall                         ja
Orange Universal Clamp In                                Metall                         ja
Schrader EZ Snap In                                      Gummi                          ja
Schrader EZ Clamp In                                     Metall                         ja
Tech / Baolong 3901B.1                                   Metall                         ja
TECH T Pro Brock Clamp In                                Metall                         ja
TECH Multisensor Bolt In                                 Metall                         ja
TECH Multisensor Snap In                                 Gummi                          ja
                                               OEM Sensoren
Continental / VDO TG1A Clamp In                          Metall                         ja
Continental / VDO TG1B Clamp In                          Metall                         ja
Continental / VDO TG1Ba Clamp In                         Metall                         ja
Continental / VDO TG1C Clamp In                          Metall                         ja
Pacific 1LA0D Nissan Clamp In                            Metall                         ja
Pacific 1LL0C Nissan Clamp In                            Metall                         ja
Pacific Toyota/Lexus Clamp In                            Metall                         ja
Schrader Gen Alpha Clamp In                              Metall                         ja
Schrader Gen Alpha WAL II Clamp In                       Metall                         ja
Schrader Gen Gamma A II Clamp In                         Metall                         ja
Schrader Gen 2/3 10 LP SG Clamp In                       Metall                         ja
Schrader Gen 2/3 20 LP CS Clamp In                       Metall                        nein
Schrader Gen 2/3 20 STD HSG 3.3 Clamp In                 Metall                        nein
Schrader Gen 4 Clamp In                                  Metall                         ja
Schrader Gen 4 Snap In                                   Gummi                          ja
Schrader High Speed 20Grad Snap In                       Gummi                          ja
Schrader High Speed 10Grad Snap In                       Gummi                          ja
Schrader Hybrid Alloy Snap In                            Gummi                          ja
Schrader Hybrid Steel Snap In                            Gummi                          ja
Schrader Farady 10Grad Snap In                           Gummi                          ja
Schrader Farady 20Grad Snap In                           Gummi                          ja
Schrader Rev 4.5 Alloy Snap In                           Gummi                          ja
Schrader Rev 4.5 Steel Snap In                           Gummi                          ja
TRW Gen 3 Clamp In                                       Metall                         ja
TRW LCCI Clamp In                                        Metall                         ja
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h


Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Bereitstellung der Software sind die einzelnen Hersteller verantwortlich.
