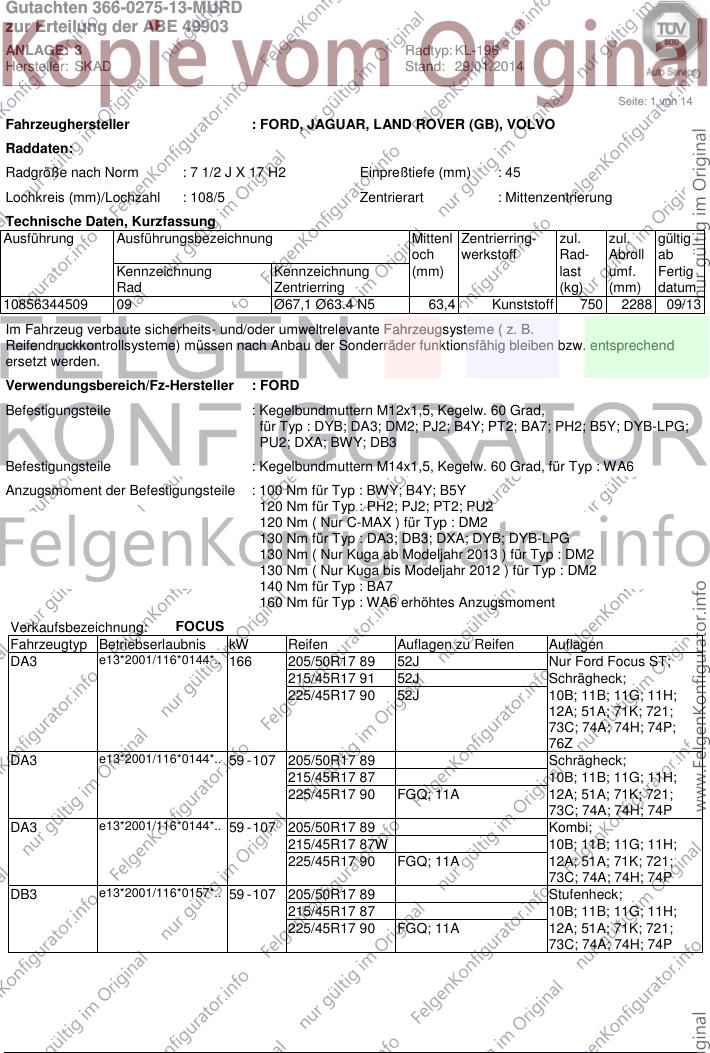

Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________
Seite: 1 von 14
Fahrzeughersteller : FORD, JAGUAR, LAND ROVER (GB), VOLVO
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
10856344509 09 Ø67,1 Ø63.4 N5 63,4 Kunststoff 750 2288 09/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB; DA3; DM2; PJ2; B4Y; PT2; BA7; PH2; B5Y; DYB-LPG;
PU2; DXA; BWY; DB3
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
120 Nm für Typ : PH2; PJ2; PT2; PU2
120 Nm ( Nur C-MAX ) für Typ : DM2
130 Nm für Typ : DA3; DB3; DXA; DYB; DYB-LPG
130 Nm ( Nur Kuga ab Modeljahr 2013 ) für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
140 Nm für Typ : BA7
160 Nm für Typ : WA6 erhöhtes Anzugsmoment
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 166 205/50R17 89 52J Nur Ford Focus ST;
215/45R17 91 52J Schrägheck;
225/45R17 90 52J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
76Z
DA3 e13*2001/116*0144*.. 59 - 107 205/50R17 89 Schrägheck;
215/45R17 87 10B; 11B; 11G; 11H;
225/45R17 90 FGQ; 11A 12A; 51A; 71K; 721;
73C; 74A; 74H; 74P
DA3 e13*2001/116*0144*.. 59 - 107 205/50R17 89 Kombi;
215/45R17 87W 10B; 11B; 11G; 11H;
225/45R17 90 FGQ; 11A 12A; 51A; 71K; 721;
73C; 74A; 74H; 74P
DB3 e13*2001/116*0157*.. 59 - 107 205/50R17 89 Stufenheck;
215/45R17 87 10B; 11B; 11G; 11H;
225/45R17 90 FGQ; 11A 12A; 51A; 71K; 721;
73C; 74A; 74H; 74P
Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________

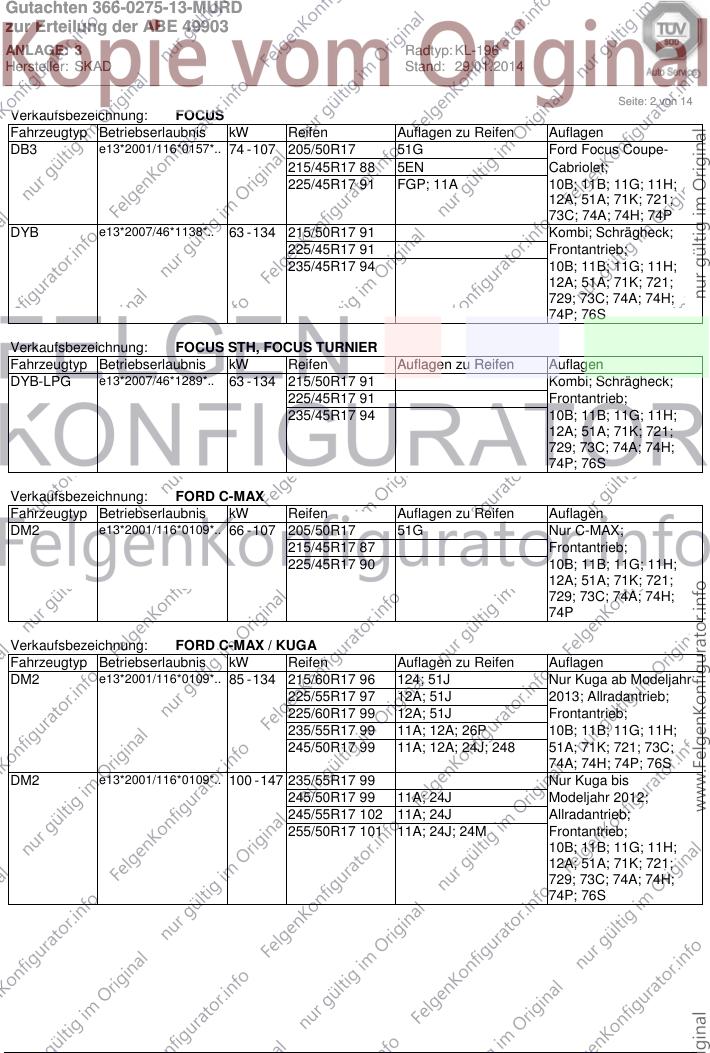

Seite: 2 von 14
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DB3 e13*2001/116*0157*.. 74 - 107 205/50R17 51G Ford Focus Coupe-
215/45R17 88 5EN Cabriolet;
225/45R17 91 FGP; 11A 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P
DYB e13*2007/46*1138*.. 63 - 134 215/50R17 91 Kombi; Schrägheck;
225/45R17 91 Frontantrieb;
235/45R17 94 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 76S
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 215/50R17 91 Kombi; Schrägheck;
225/45R17 91 Frontantrieb;
235/45R17 94 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 76S
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/50R17 51G Nur C-MAX;
215/45R17 87 Frontantrieb;
225/45R17 90 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 134 215/60R17 96 124; 51J Nur Kuga ab Modeljahr
225/55R17 97 12A; 51J 2013; Allradantrieb;
225/60R17 99 12A; 51J Frontantrieb;
235/55R17 99 11A; 12A; 26P 10B; 11B; 11G; 11H;
245/50R17 99 11A; 12A; 24J; 248 51A; 71K; 721; 73C;
74A; 74H; 74P; 76S
DM2 e13*2001/116*0109*.. 100 - 147 235/55R17 99 Nur Kuga bis
245/50R17 99 11A; 24J Modeljahr 2012;
245/55R17 102 11A; 24J Allradantrieb;
255/50R17 101 11A; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 76S
Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________

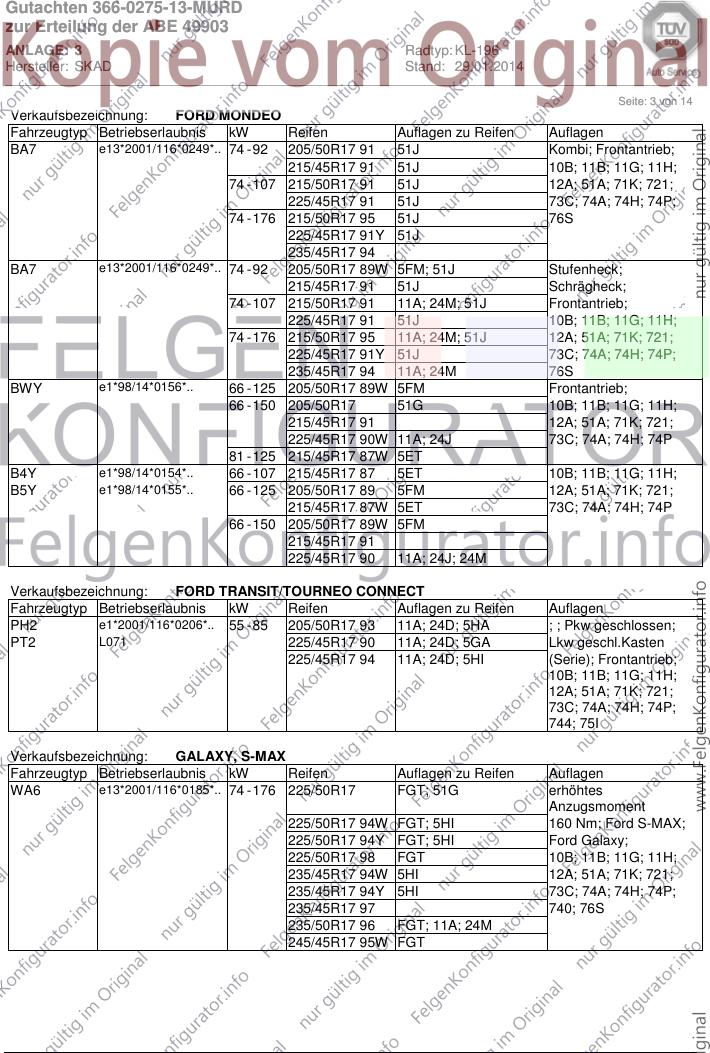

Seite: 3 von 14
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 92 205/50R17 91 51J Kombi; Frontantrieb;
215/45R17 91 51J 10B; 11B; 11G; 11H;
74 - 107 215/50R17 91 51J 12A; 51A; 71K; 721;
225/45R17 91 51J 73C; 74A; 74H; 74P;
74 - 176 215/50R17 95 51J 76S
225/45R17 91Y 51J
235/45R17 94
BA7 e13*2001/116*0249*.. 74 - 92 205/50R17 89W 5FM; 51J Stufenheck;
215/45R17 91 51J Schrägheck;
74 - 107 215/50R17 91 11A; 24M; 51J Frontantrieb;
225/45R17 91 51J 10B; 11B; 11G; 11H;
74 - 176 215/50R17 95 11A; 24M; 51J 12A; 51A; 71K; 721;
225/45R17 91Y 51J 73C; 74A; 74H; 74P;
235/45R17 94 11A; 24M 76S
BWY e1*98/14*0156*.. 66 - 125 205/50R17 89W 5FM Frontantrieb;
66 - 150 205/50R17 51G 10B; 11B; 11G; 11H;
215/45R17 91 12A; 51A; 71K; 721;
225/45R17 90W 11A; 24J 73C; 74A; 74H; 74P
81 - 125 215/45R17 87W 5ET
B4Y e1*98/14*0154*.. 66 - 107 215/45R17 87 5ET 10B; 11B; 11G; 11H;
B5Y e1*98/14*0155*.. 66 - 125 205/50R17 89 5FM 12A; 51A; 71K; 721;
215/45R17 87W 5ET 73C; 74A; 74H; 74P
66 - 150 205/50R17 89W 5FM
215/45R17 91
225/45R17 90 11A; 24J; 24M
Verkaufsbezeichnung: FORD TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PH2 e1*2001/116*0206*.. 55 - 85 205/50R17 93 11A; 24D; 5HA ; ; Pkw geschlossen;
PT2 L071 225/45R17 90 11A; 24D; 5GA Lkw geschl.Kasten
225/45R17 94 11A; 24D; 5HI (Serie); Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
744; 75I
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 176 225/50R17 FGT; 51G erhöhtes
Anzugsmoment
225/50R17 94W FGT; 5HI 160 Nm; Ford S-MAX;
225/50R17 94Y FGT; 5HI Ford Galaxy;
225/50R17 98 FGT 10B; 11B; 11G; 11H;
235/45R17 94W 5HI 12A; 51A; 71K; 721;
235/45R17 94Y 5HI 73C; 74A; 74H; 74P;
235/45R17 97 740; 76S
235/50R17 96 FGT; 11A; 24M
245/45R17 95W FGT
Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________

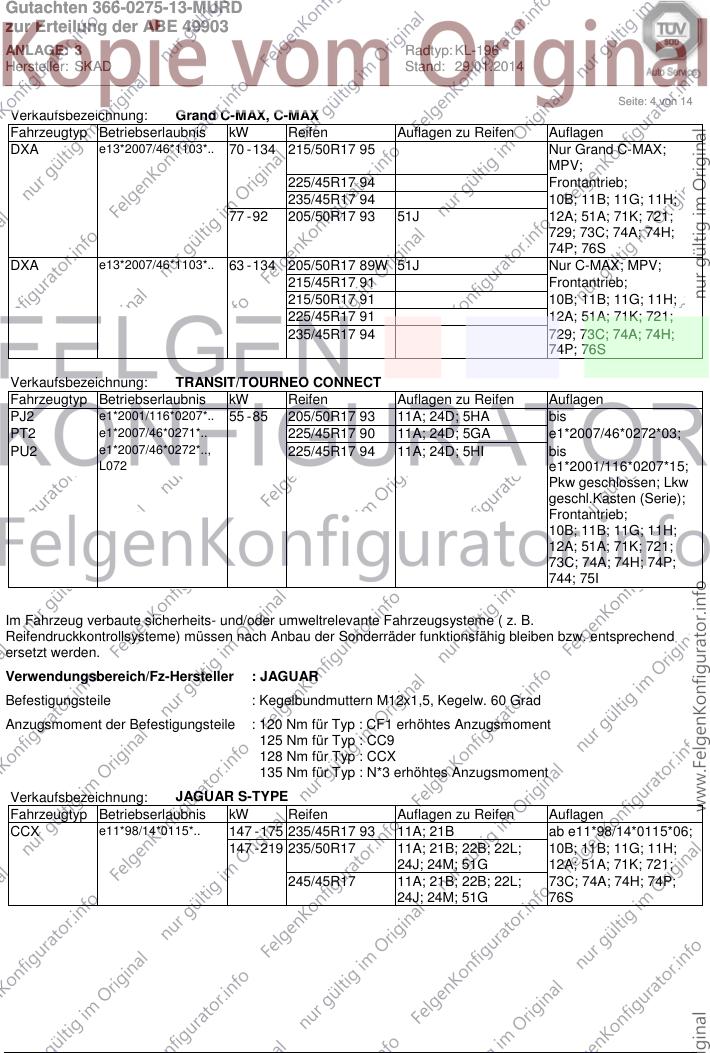

Seite: 4 von 14
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 70 - 134 215/50R17 95 Nur Grand C-MAX;
MPV;
225/45R17 94 Frontantrieb;
235/45R17 94 10B; 11B; 11G; 11H;
77 - 92 205/50R17 93 51J 12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 76S
DXA e13*2007/46*1103*.. 63 - 134 205/50R17 89W 51J Nur C-MAX; MPV;
215/45R17 91 Frontantrieb;
215/50R17 91 10B; 11B; 11G; 11H;
225/45R17 91 12A; 51A; 71K; 721;
235/45R17 94 729; 73C; 74A; 74H;
74P; 76S
Verkaufsbezeichnung: TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 85 205/50R17 93 11A; 24D; 5HA bis
PT2 e1*2007/46*0271*.. 225/45R17 90 11A; 24D; 5GA e1*2007/46*0272*03;
PU2 e1*2007/46*0272*.., 225/45R17 94 11A; 24D; 5HI bis
L072 e1*2001/116*0207*15;
Pkw geschlossen; Lkw
geschl.Kasten (Serie);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
744; 75I
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : JAGUAR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : CF1 erhöhtes Anzugsmoment
125 Nm für Typ : CC9
128 Nm für Typ : CCX
135 Nm für Typ : N*3 erhöhtes Anzugsmoment
Verkaufsbezeichnung: JAGUAR S-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CCX e11*98/14*0115*.. 147 - 175 235/45R17 93 11A; 21B ab e11*98/14*0115*06;
147 - 219 235/50R17 11A; 21B; 22B; 22L; 10B; 11B; 11G; 11H;
24J; 24M; 51G 12A; 51A; 71K; 721;
245/45R17 11A; 21B; 22B; 22L; 73C; 74A; 74H; 74P;
24J; 24M; 51G 76S
Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________

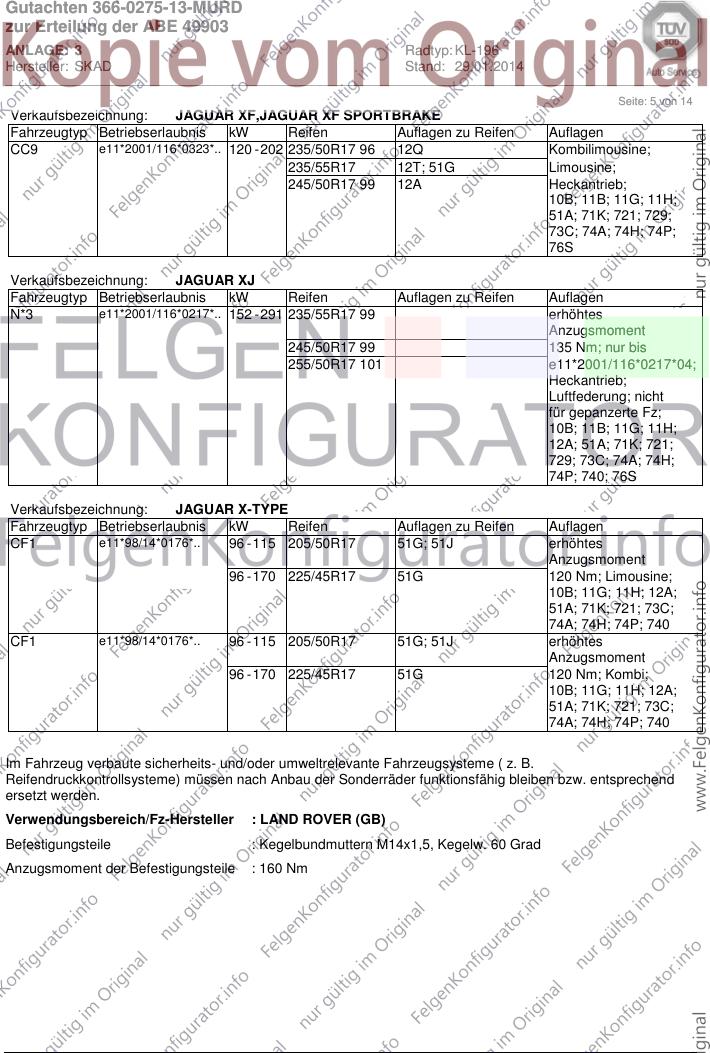

Seite: 5 von 14
Verkaufsbezeichnung: JAGUAR XF,JAGUAR XF SPORTBRAKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CC9 e11*2001/116*0323*.. 120 - 202 235/50R17 96 12Q Kombilimousine;
235/55R17 12T; 51G Limousine;
245/50R17 99 12A Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 729;
73C; 74A; 74H; 74P;
76S
Verkaufsbezeichnung: JAGUAR XJ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N*3 e11*2001/116*0217*.. 152 - 291 235/55R17 99 erhöhtes
Anzugsmoment
245/50R17 99 135 Nm; nur bis
255/50R17 101 e11*2001/116*0217*04;
Heckantrieb;
Luftfederung; nicht
für gepanzerte Fz;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 740; 76S
Verkaufsbezeichnung: JAGUAR X-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CF1 e11*98/14*0176*.. 96 - 115 205/50R17 51G; 51J erhöhtes
Anzugsmoment
96 - 170 225/45R17 51G 120 Nm; Limousine;
10B; 11G; 11H; 12A;
51A; 71K; 721; 73C;
74A; 74H; 74P; 740
CF1 e11*98/14*0176*.. 96 - 115 205/50R17 51G; 51J erhöhtes
Anzugsmoment
96 - 170 225/45R17 51G 120 Nm; Kombi;
10B; 11G; 11H; 12A;
51A; 71K; 721; 73C;
74A; 74H; 74P; 740
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : LAND ROVER (GB)
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 160 Nm
Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________

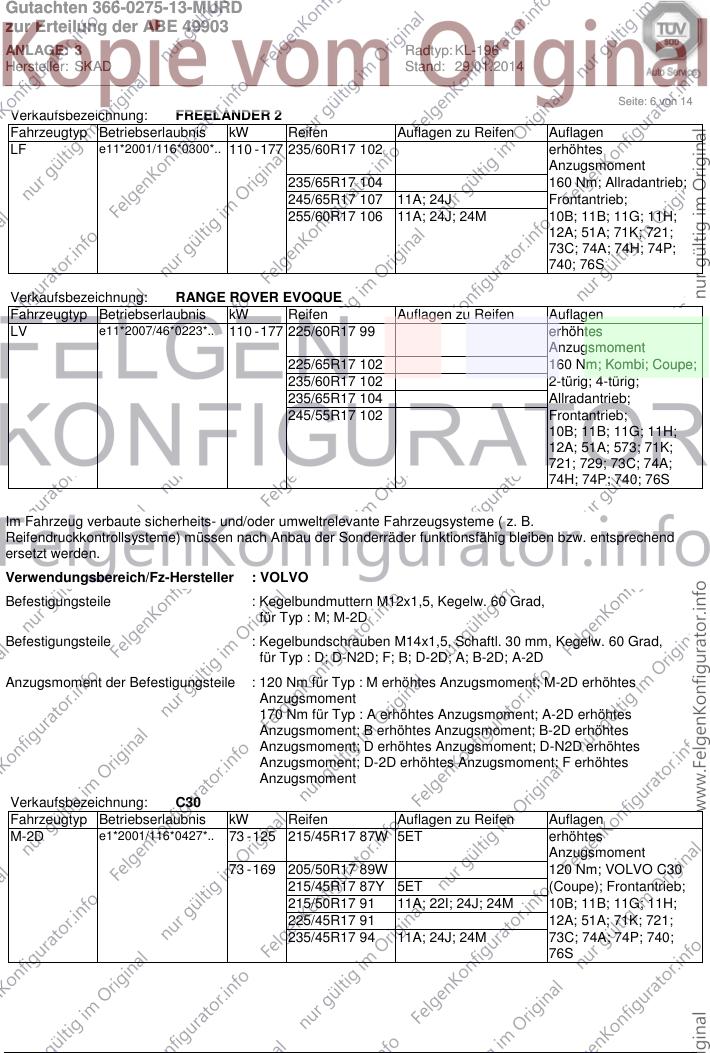

Seite: 6 von 14
Verkaufsbezeichnung: FREELANDER 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LF e11*2001/116*0300*.. 110 - 177 235/60R17 102 erhöhtes
Anzugsmoment
235/65R17 104 160 Nm; Allradantrieb;
245/65R17 107 11A; 24J Frontantrieb;
255/60R17 106 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740; 76S
Verkaufsbezeichnung: RANGE ROVER EVOQUE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LV e11*2007/46*0223*.. 110 - 177 225/60R17 99 erhöhtes
Anzugsmoment
225/65R17 102 160 Nm; Kombi; Coupe;
235/60R17 102 2-türig; 4-türig;
235/65R17 104 Allradantrieb;
245/55R17 102 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74A;
74H; 74P; 740; 76S
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : M; M-2D
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : D; D-N2D; F; B; D-2D; A; B-2D; A-2D
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M erhöhtes Anzugsmoment; M-2D erhöhtes
Anzugsmoment
170 Nm für Typ : A erhöhtes Anzugsmoment; A-2D erhöhtes
Anzugsmoment; B erhöhtes Anzugsmoment; B-2D erhöhtes
Anzugsmoment; D erhöhtes Anzugsmoment; D-N2D erhöhtes
Anzugsmoment; D-2D erhöhtes Anzugsmoment; F erhöhtes
Anzugsmoment
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 125 215/45R17 87W 5ET erhöhtes
Anzugsmoment
73 - 169 205/50R17 89W 120 Nm; VOLVO C30
215/45R17 87Y 5ET (Coupe); Frontantrieb;
215/50R17 91 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
225/45R17 91 12A; 51A; 71K; 721;
235/45R17 94 11A; 24J; 24M 73C; 74A; 74P; 740;
76S
Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________

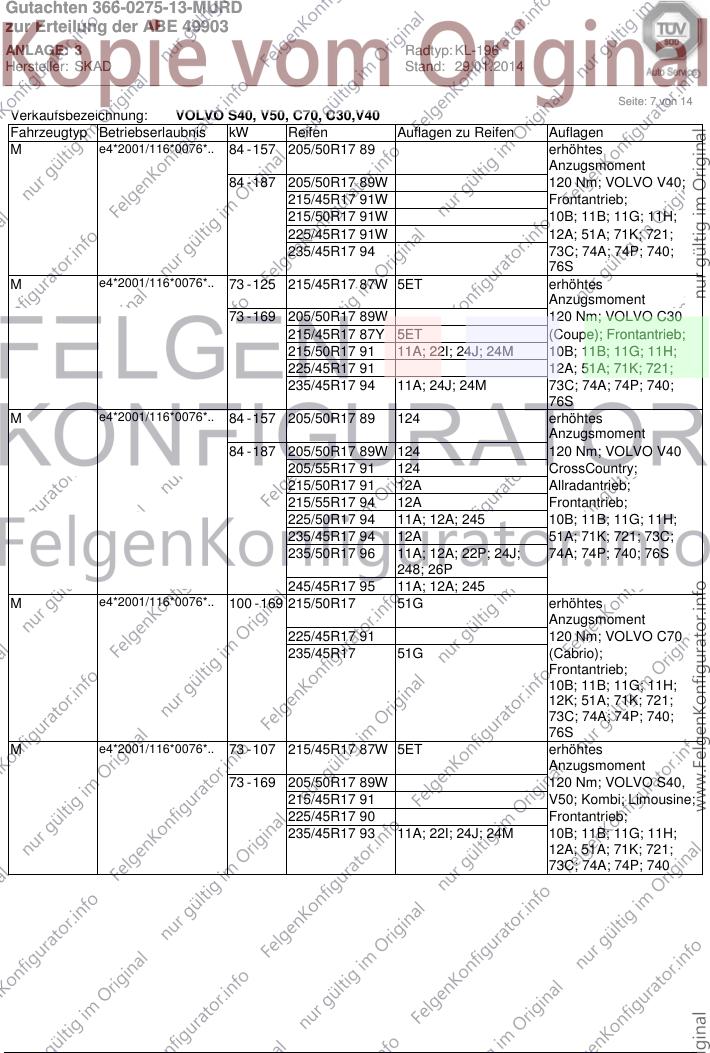

Seite: 7 von 14
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 - 157 205/50R17 89 erhöhtes
Anzugsmoment
84 - 187 205/50R17 89W 120 Nm; VOLVO V40;
215/45R17 91W Frontantrieb;
215/50R17 91W 10B; 11B; 11G; 11H;
225/45R17 91W 12A; 51A; 71K; 721;
235/45R17 94 73C; 74A; 74P; 740;
76S
M e4*2001/116*0076*.. 73 - 125 215/45R17 87W 5ET erhöhtes
Anzugsmoment
73 - 169 205/50R17 89W 120 Nm; VOLVO C30
215/45R17 87Y 5ET (Coupe); Frontantrieb;
215/50R17 91 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
225/45R17 91 12A; 51A; 71K; 721;
235/45R17 94 11A; 24J; 24M 73C; 74A; 74P; 740;
76S
M e4*2001/116*0076*.. 84 - 157 205/50R17 89 124 erhöhtes
Anzugsmoment
84 - 187 205/50R17 89W 124 120 Nm; VOLVO V40
205/55R17 91 124 CrossCountry;
215/50R17 91 12A Allradantrieb;
215/55R17 94 12A Frontantrieb;
225/50R17 94 11A; 12A; 245 10B; 11B; 11G; 11H;
235/45R17 94 12A 51A; 71K; 721; 73C;
235/50R17 96 11A; 12A; 22P; 24J; 74A; 74P; 740; 76S
248; 26P
245/45R17 95 11A; 12A; 245
M e4*2001/116*0076*.. 100 - 169 215/50R17 51G erhöhtes
Anzugsmoment
225/45R17 91 120 Nm; VOLVO C70
235/45R17 51G (Cabrio);
Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
73C; 74A; 74P; 740;
76S
M e4*2001/116*0076*.. 73 - 107 215/45R17 87W 5ET erhöhtes
Anzugsmoment
73 - 169 205/50R17 89W 120 Nm; VOLVO S40,
215/45R17 91 V50; Kombi; Limousine;
225/45R17 90 Frontantrieb;
235/45R17 93 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 740
Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________

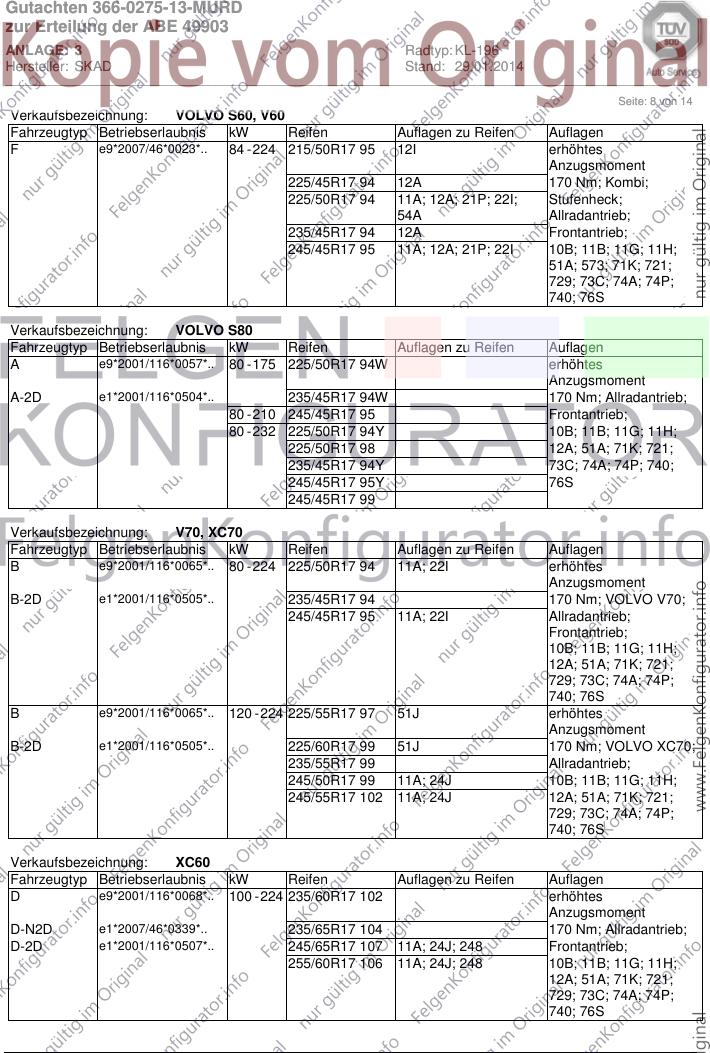

Seite: 8 von 14
Verkaufsbezeichnung: VOLVO S60, V60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 84 - 224 215/50R17 95 12I erhöhtes
Anzugsmoment
225/45R17 94 12A 170 Nm; Kombi;
225/50R17 94 11A; 12A; 21P; 22I; Stufenheck;
54A Allradantrieb;
235/45R17 94 12A Frontantrieb;
245/45R17 95 11A; 12A; 21P; 22I 10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
729; 73C; 74A; 74P;
740; 76S
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 175 225/50R17 94W erhöhtes
Anzugsmoment
A-2D e1*2001/116*0504*.. 235/45R17 94W 170 Nm; Allradantrieb;
80 - 210 245/45R17 95 Frontantrieb;
80 - 232 225/50R17 94Y 10B; 11B; 11G; 11H;
225/50R17 98 12A; 51A; 71K; 721;
235/45R17 94Y 73C; 74A; 74P; 740;
245/45R17 95Y 76S
245/45R17 99
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 80 - 224 225/50R17 94 11A; 22I erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 235/45R17 94 170 Nm; VOLVO V70;
245/45R17 95 11A; 22I Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74P;
740; 76S
B e9*2001/116*0065*.. 120 - 224 225/55R17 97 51J erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 225/60R17 99 51J 170 Nm; VOLVO XC70;
235/55R17 99 Allradantrieb;
245/50R17 99 11A; 24J 10B; 11B; 11G; 11H;
245/55R17 102 11A; 24J 12A; 51A; 71K; 721;
729; 73C; 74A; 74P;
740; 76S
Verkaufsbezeichnung: XC60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D e9*2001/116*0068*.. 100 - 224 235/60R17 102 erhöhtes
Anzugsmoment
D-N2D e1*2007/46*0339*.. 235/65R17 104 170 Nm; Allradantrieb;
D-2D e1*2001/116*0507*.. 245/65R17 107 11A; 24J; 248 Frontantrieb;
255/60R17 106 11A; 24J; 248 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74P;
740; 76S
Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________

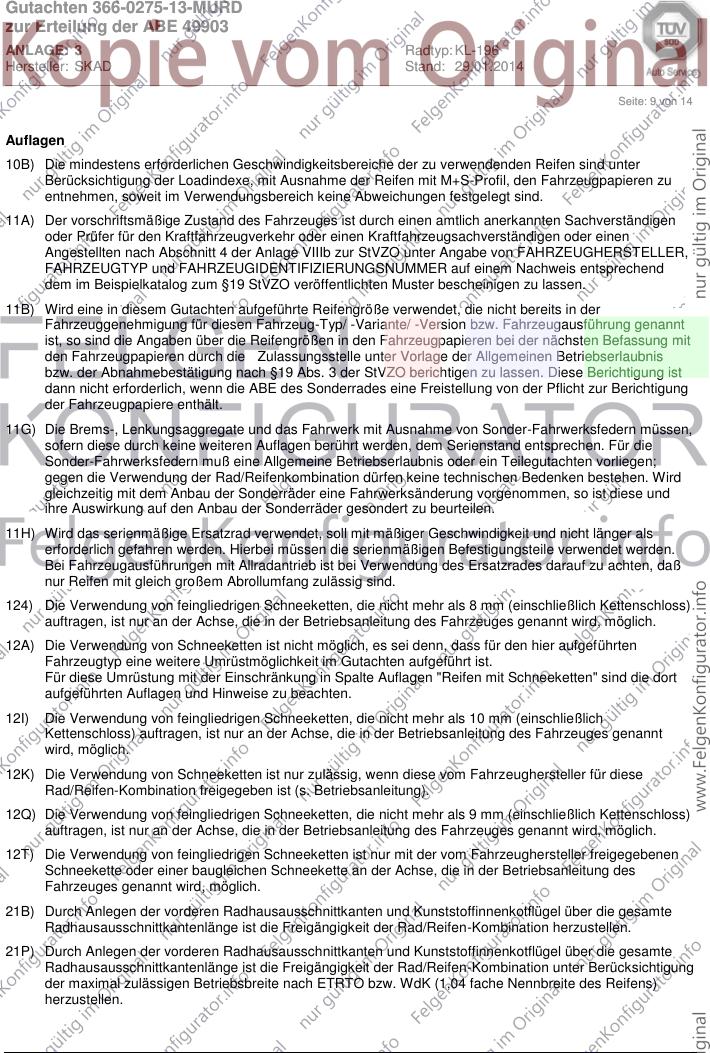

Seite: 9 von 14
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________

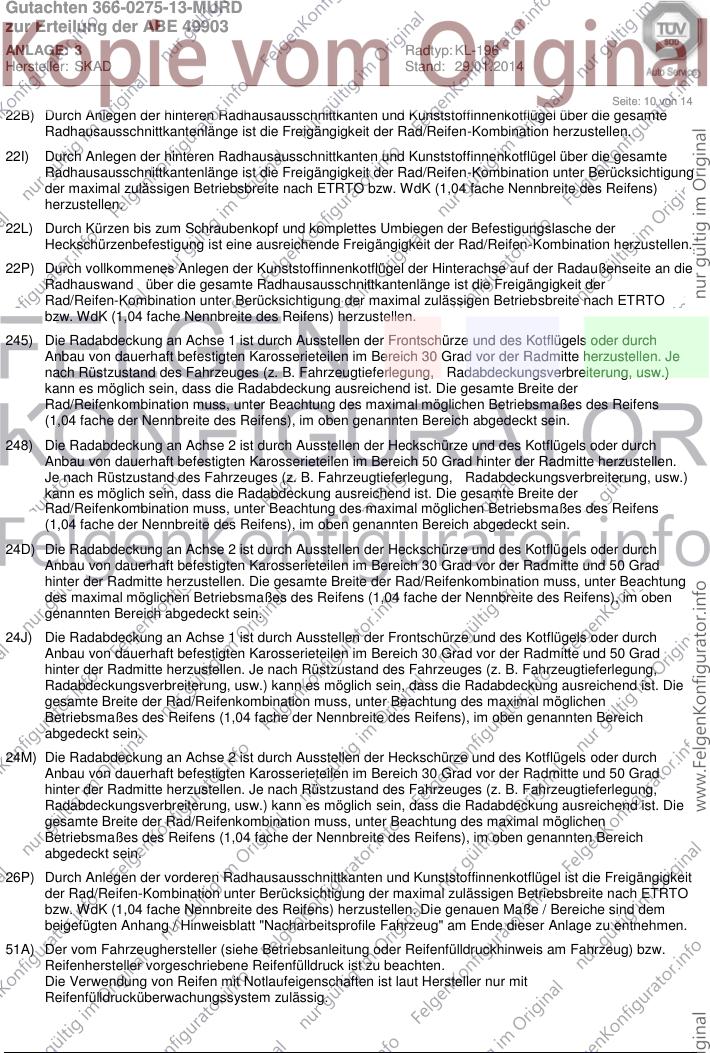

Seite: 10 von 14
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem

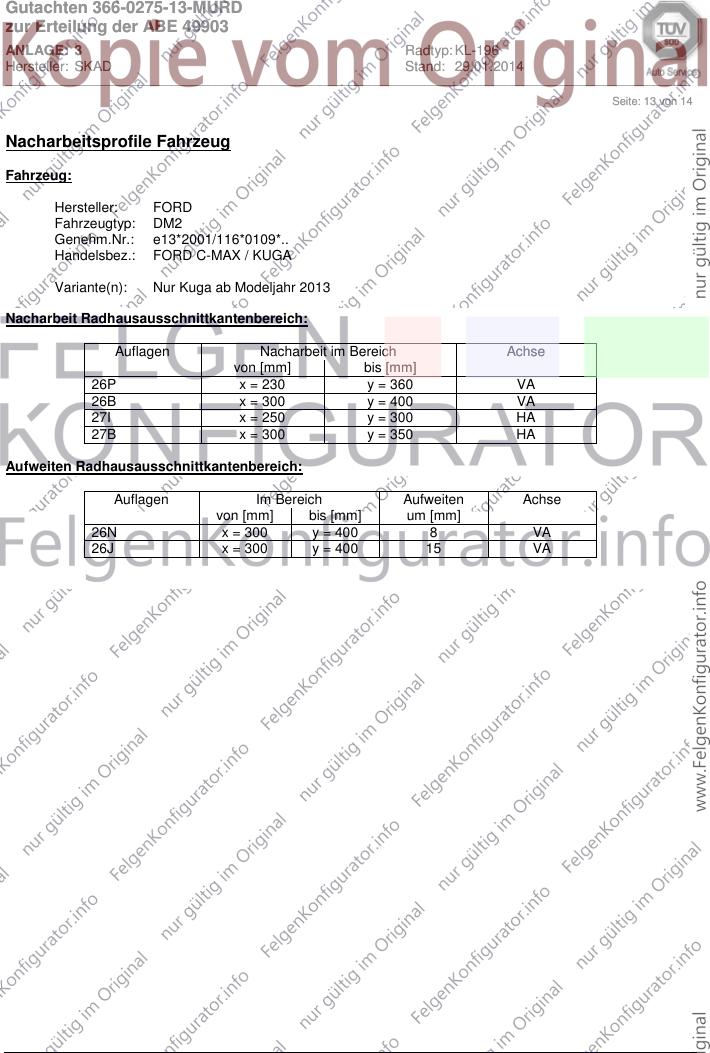

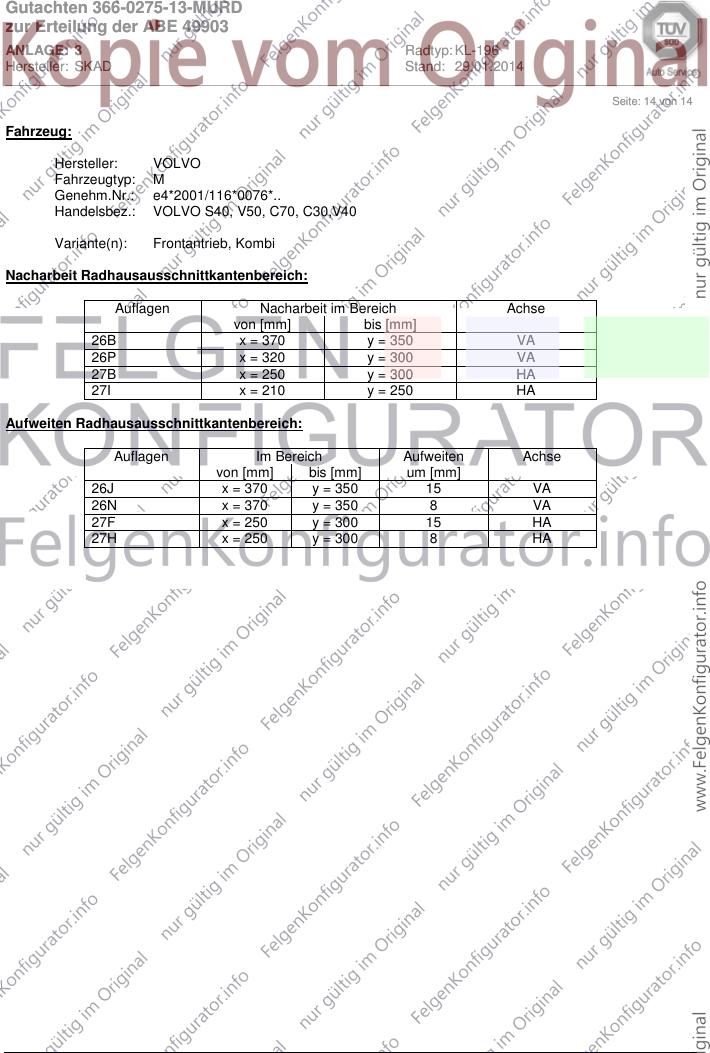

beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________

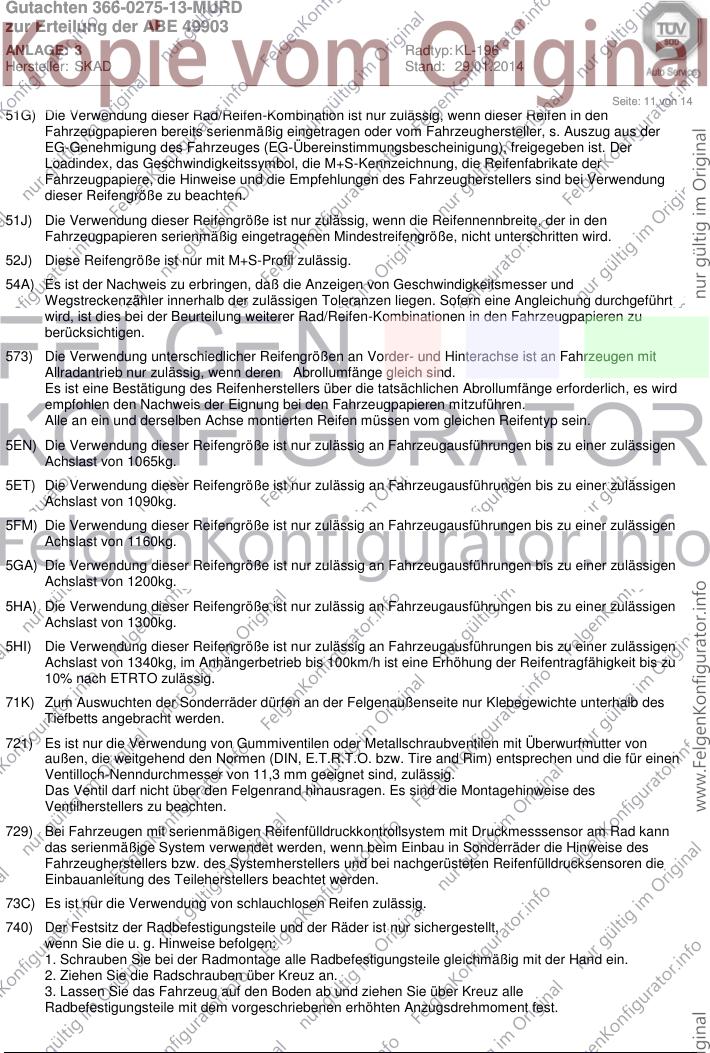

Seite: 11 von 14
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EN) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1065kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________

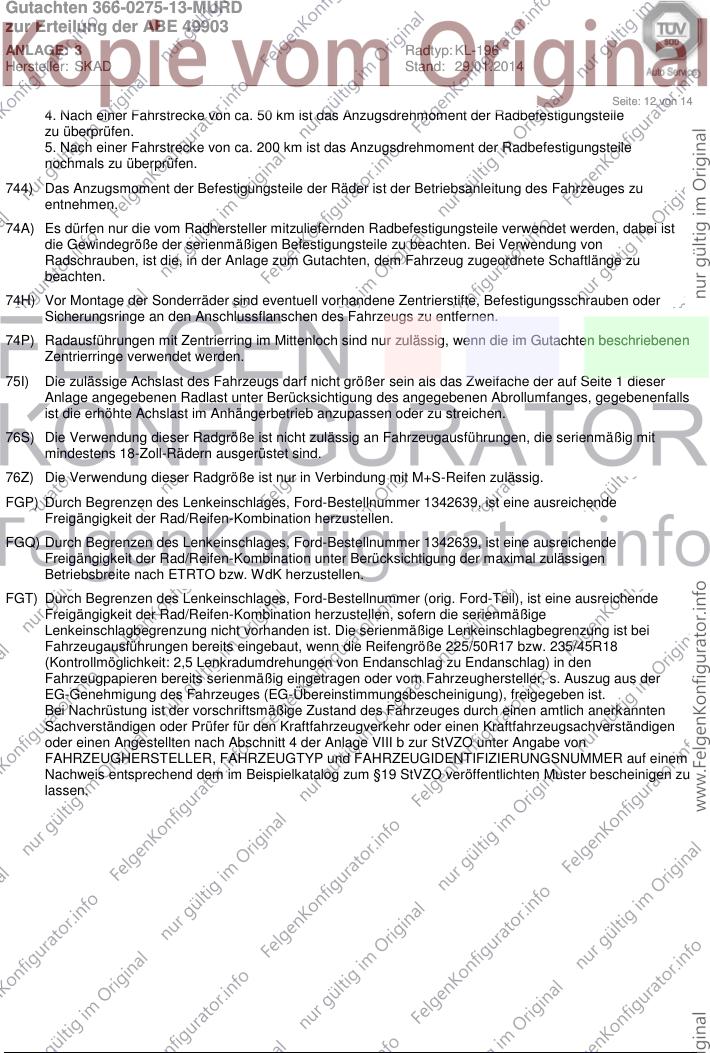

Seite: 12 von 14
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
FGP) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
FGQ) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK herzustellen.
FGT) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer (orig. Ford-Teil), ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die serienmäßige
Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengröße 225/50R17 bzw. 235/45R18
(Kontrollmöglichkeit: 2,5 Lenkradumdrehungen von Endanschlag zu Endanschlag) in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________
Seite: 13 von 14
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DM2
Genehm.Nr.: e13*2001/116*0109*..
Handelsbez.: FORD C-MAX / KUGA
Variante(n): Nur Kuga ab Modeljahr 2013
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 230 y = 360 VA
26B x = 300 y = 400 VA
27I x = 250 y = 300 HA
27B x = 300 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 400 8 VA
26J x = 300 y = 400 15 VA
Gutachten 366-0275-13-MURD
zur Erteilung der ABE 49903
ANLAGE: 3 Radtyp: KL-196
Hersteller: SKAD Stand: 29.01.2014
_______________________________________________________________________________________________________________
Seite: 14 von 14
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: M
Genehm.Nr.: e4*2001/116*0076*..
Handelsbez.: VOLVO S40, V50, C70, C30,V40
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 370 y = 350 VA
26P x = 320 y = 300 VA
27B x = 250 y = 300 HA
27I x = 210 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 370 y = 350 15 VA
26N x = 370 y = 350 8 VA
27F x = 250 y = 300 15 HA
27H x = 250 y = 300 8 HA
