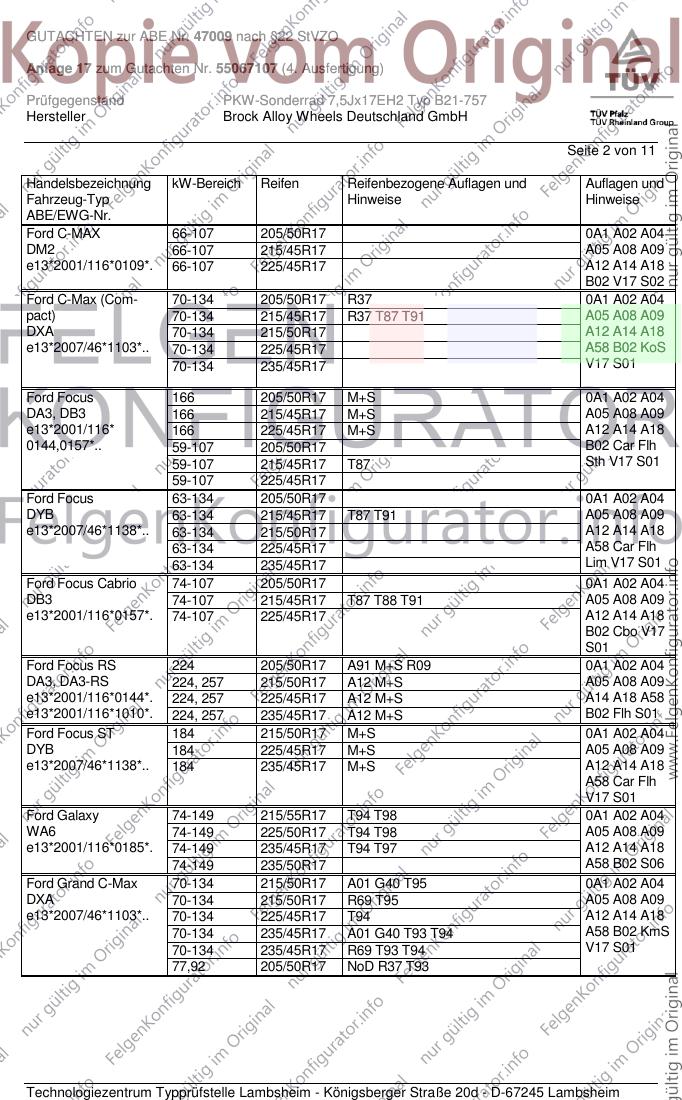

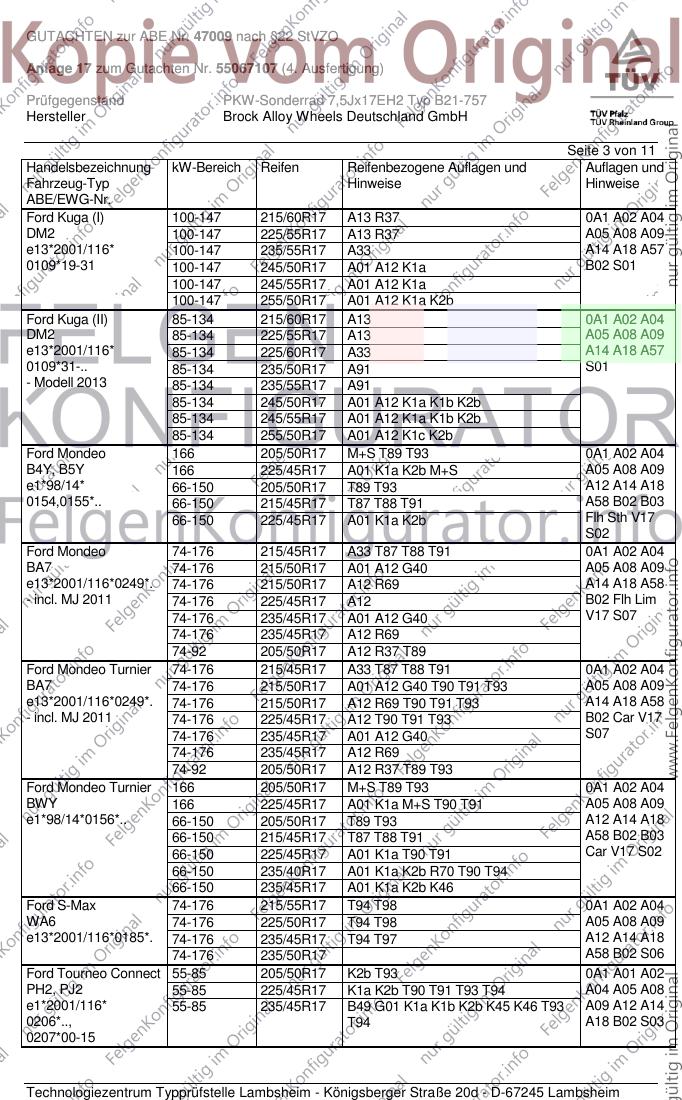

GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55067107 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 11
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B21
Typ B21-757
Radgröße 7,5Jx17EH2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W1 B21-757 W1/BA16 N20 5/108/63,4 45 740 2050
Ø72,6xØ63,4
Kennzeichnungen
KBA-Nummer 47009
Herstellerzeichen Brock Car Fashion
Radtyp und Ausführung B21-757 (s.o.)
Radgröße 7,5Jx17EH2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 130 -
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 120 -
S04 Schraube M14x1,5 Kegel 60° 140 33
S05 Mutter M12x1,5 Kegel 60° 125 -
S06 Mutter M14x1,5 Kegel 60° 140 -
S07 Mutter M12x1,5 Kegel 60° 130 -
- geschlossen, Typ ZM1
(ASS Z-Nr. 1912103C) ww.
- offen, Typ Bimecc D14
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Landrover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55067107 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 0A1 A02 A04
DM2 66-107 215/45R17 A05 A08 A09
e13*2001/116*0109*. 66-107 225/45R17 A12 A14 A18
B02 V17 S02
Ford C-Max (Com- 70-134 205/50R17 R37 0A1 A02 A04
pact) 70-134 215/45R17 R37 T87 T91 A05 A08 A09
DXA 70-134 215/50R17 A12 A14 A18
e13*2007/46*1103*.. 70-134 225/45R17 A58 B02 KoS
70-134 235/45R17 V17 S01
Ford Focus 166 205/50R17 M+S 0A1 A02 A04
DA3, DB3 166 215/45R17 M+S A05 A08 A09
e13*2001/116* 166 225/45R17 M+S A12 A14 A18
0144,0157*.. 59-107 205/50R17 B02 Car Flh
59-107 215/45R17 T87 Sth V17 S01
59-107 225/45R17
Ford Focus 63-134 205/50R17 0A1 A02 A04
DYB 63-134 215/45R17 T87 T91 A05 A08 A09
e13*2007/46*1138*.. 63-134 215/50R17 A12 A14 A18
63-134 225/45R17 A58 Car Flh
63-134 235/45R17 Lim V17 S01
Ford Focus Cabrio 74-107 205/50R17 0A1 A02 A04
DB3 74-107 215/45R17 T87 T88 T91 A05 A08 A09
e13*2001/116*0157*. 74-107 225/45R17 A12 A14 A18
B02 Cbo V17
S01
Ford Focus RS 224 205/50R17 A91 M+S R09 0A1 A02 A04
DA3, DA3-RS 224, 257 215/50R17 A12 M+S A05 A08 A09
e13*2001/116*0144*. 224, 257 225/45R17 A12 M+S A14 A18 A58
e13*2001/116*1010*. 224, 257 235/45R17 A12 M+S B02 Flh S01
Ford Focus ST 184 215/50R17 M+S 0A1 A02 A04
DYB 184 225/45R17 M+S A05 A08 A09
e13*2007/46*1138*.. 184 235/45R17 M+S A12 A14 A18
A58 Car Flh
V17 S01
Ford Galaxy 74-149 215/55R17 T94 T98 0A1 A02 A04
WA6 74-149 225/50R17 T94 T98 A05 A08 A09
e13*2001/116*0185*. 74-149 235/45R17 T94 T97 A12 A14 A18
74-149 235/50R17 A58 B02 S06
Ford Grand C-Max 70-134 215/50R17 A01 G40 T95 0A1 A02 A04
DXA 70-134 215/50R17 R69 T95 A05 A08 A09
e13*2007/46*1103*.. 70-134 225/45R17 T94 A12 A14 A18
70-134 235/45R17 A01 G40 T93 T94 A58 B02 KmS
70-134 235/45R17 R69 T93 T94 V17 S01
77,92 205/50R17 NoD R37 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55067107 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (I) 100-147 215/60R17 A13 R37 0A1 A02 A04
DM2 100-147 225/55R17 A13 R37 A05 A08 A09
e13*2001/116* 100-147 235/55R17 A33 A14 A18 A57
0109*19-31 100-147 245/50R17 A01 A12 K1a B02 S01
100-147 245/55R17 A01 A12 K1a
100-147 255/50R17 A01 A12 K1a K2b
Ford Kuga (II) 85-134 215/60R17 A13 0A1 A02 A04
DM2 85-134 225/55R17 A13 A05 A08 A09
e13*2001/116* 85-134 225/60R17 A33 A14 A18 A57
0109*31-.. 85-134 235/50R17 A91 S01
- Modell 2013 85-134 235/55R17 A91
85-134 245/50R17 A01 A12 K1a K1b K2b
85-134 245/55R17 A01 A12 K1a K1b K2b
85-134 255/50R17 A01 A12 K1c K2b
Ford Mondeo 166 205/50R17 M+S T89 T93 0A1 A02 A04
B4Y, B5Y 166 225/45R17 A01 K1a K2b M+S A05 A08 A09
e1*98/14* 66-150 205/50R17 T89 T93 A12 A14 A18
0154,0155*.. 66-150 215/45R17 T87 T88 T91 A58 B02 B03
66-150 225/45R17 A01 K1a K2b Flh Sth V17
S02
Ford Mondeo 74-176 215/45R17 A33 T87 T88 T91 0A1 A02 A04
BA7 74-176 215/50R17 A01 A12 G40 A05 A08 A09
e13*2001/116*0249*. 74-176 215/50R17 A12 R69 A14 A18 A58
- incl. MJ 2011 74-176 225/45R17 A12 B02 Flh Lim
74-176 235/45R17 A01 A12 G40 V17 S07
74-176 235/45R17 A12 R69
74-92 205/50R17 A12 R37 T89
Ford Mondeo Turnier 74-176 215/45R17 A33 T87 T88 T91 0A1 A02 A04
BA7 74-176 215/50R17 A01 A12 G40 T90 T91 T93 A05 A08 A09
e13*2001/116*0249*. 74-176 215/50R17 A12 R69 T90 T91 T93 A14 A18 A58
- incl. MJ 2011 74-176 225/45R17 A12 T90 T91 T93 B02 Car V17
74-176 235/45R17 A01 A12 G40 S07
74-176 235/45R17 A12 R69
74-92 205/50R17 A12 R37 T89 T93
Ford Mondeo Turnier 166 205/50R17 M+S T89 T93 0A1 A02 A04
BWY 166 225/45R17 A01 K1a M+S T90 T91 A05 A08 A09
e1*98/14*0156*.. 66-150 205/50R17 T89 T93 A12 A14 A18
66-150 215/45R17 T87 T88 T91 A58 B02 B03
66-150 225/45R17 A01 K1a T90 T91 Car V17 S02
66-150 235/40R17 A01 K1a K2b R70 T90 T94
66-150 235/45R17 A01 K1a K2b K46
Ford S-Max 74-176 215/55R17 T94 T98 0A1 A02 A04
WA6 74-176 225/50R17 T94 T98 A05 A08 A09
e13*2001/116*0185*. 74-176 235/45R17 T94 T97 A12 A14 A18
74-176 235/50R17 A58 B02 S06
Ford Tourneo Connect 55-85 205/50R17 K2b T93 0A1 A01 A02
PH2, PJ2 55-85 225/45R17 K1a K2b T90 T91 T93 T94 A04 A05 A08
e1*2001/116* 55-85 235/45R17 B49 G01 K1a K1b K2b K45 K46 T93 A09 A12 A14
0206*.., T94 A18 B02 S03
0207*00-15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55067107 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Transit Connect 55-85 205/50R17 K2b T93 0A1 A01 A02
PT2, PU2 55-85 225/45R17 K1a K2b T90 T91 T93 T94 A04 A05 A08
L071; L072; 55-85 235/45R17 B49 G01 K1a K1b K2b K45 K46 T93 A09 A12 A14
e1*2007/46*0271*..; T94 A18 B02 S03
e1*2007/46*
0272*00-03
Jaguar S-Type 147-203 225/50R17 K42 R37 0A1 A01 A02
CCX 147-219 225/50R17 K42 M+S A04 A05 A08
e11*98/14*0115*.. 147-219 235/50R17 K42 R35 A09 A12 A14
147-219 235/50R17 K42 M+S R35 A18 B02 B03
147-219 245/45R17 K1a K42 R35 K45 K56 S05
Jaguar X-Type 96-170 205/50R17 K1a K2b K41 K42 K45 K46 K56 R37 0A1 A01 A02
CF1 96-170 215/45R17 K1a K2b K41 K46 K56 R37 T87 T88 A04 A05 A08
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K41 K42 K45 K46 K56 A09 A12 A14
A18 B02 Lim
V17 S02
Jaguar XF 120-202 235/55R17 A32 0A1 A02 A04
CC9 120-202 245/50R17 A12 A05 A08 A09
e11*2001/116*0323*. 120-202 255/50R17 A12 A14 A18 B03
J18 Lim V17
S05
Jaguar XJ 152-291 235/55R17 A32 R35 0A1 A02 A04
N*3 152-291 245/50R17 A12 A05 A08 A09
e11*2001/116*0217*.. 152-291 255/50R17 A01 A12 K41 A14 A18 B02
B03 NBF V17
S05
Land Rover Freelan- 110-118 225/65R17 A44 R37 0A1 A02 A04
der 2 110-171 235/65R17 A63 A05 A08 A09
LF 110-171 255/60R17 A01 A12 K1a K2b A14 A18 S06
e11*2001/116*0300*. 110-171 275/55R17 A01 A12 K1c K2b
Land Rover Range- 110-177 225/65R17 A63 0A1 A02 A04
Rover Evoque 110-177 235/60R17 A12 A05 A08 A09
LV, LV-A 110-177 235/65R17 A12 A14 A18 A57
e11*2007/46*0223*..; S06
e3*2007/46*0221*..
Volvo C30 73-169 205/50R17 0A1 A02 A04
M, M-2D 73-169 215/45R17 A05 A08 A09
e4*2001/116*0076*.., 73-169 225/45R17 A01 K42 A12 A14 A18
e1*2001/116*0427*.. A58 B02 Com
V17 S02
Volvo C70 100-169 215/50R17 A12 0A1 A02 A04
M 100-169 225/45R17 A33 A05 A08 A09
e4*2001/116*0076 100-169 235/45R17 A12 A14 A18 B02
*08-.. Cbo V17 S02
Volvo S40, V50 73-169 205/50R17 K42 K46 0A1 A01 A02
M 73-169 215/45R17 K42 K46 T87 T88 A04 A05 A08
e4*2001/116*0076*.. 73-169 225/45R17 K1b K2b K42 K46 A09 A12 A14
A18 B02 Car
Lim V00 V17
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55067107 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60, V60 84-149 205/50R17 A90 R37 R59 0A1 A02 A04
F, F-N2D 84-149 205/55R17 A90 R37 R59 A05 A08 A09
e9*2007/46*0023*..; 84-224 215/50R17 A12 T91 T95 A14 A18 A57
e13*2007/46*1157*.. 84-224 225/45R17 A90 T90 T91 T94 Car Lim V00
84-224 235/45R17 A12 V17 S04
Volvo S80 80-177 205/55R17 A33 R37 T91 0A1 A02 A04
A, A-2D 80-177 215/50R17 A12 R37 T90 T91 A05 A08 A09
e9*2001/116*0057*.., 80-232 225/50R17 A12 A14 A18 S04
e1*2001/116*0504*.. 80-232 235/45R17 A12
Volvo V40 84 - 187 205/50R17 A12 0A1 A02 A04
M, M-N2E 84 - 187 215/45R17 A90 T87 T91 A05 A08 A09
e4*2001/116* 84 - 187 225/45R17 A12 A14 A18 A58
0076*27-..; 84 - 187 235/45R17 A12 Flh V17 X4V
e13*2007/46*1337*.. S01
Volvo V40 CC 84-187 205/55R17 A13 0A1 A02 A04
M, M-N2E 84-187 215/50R17 A33 A05 A08 A09
e4*2001/116* 84-187 215/55R17 A90 A14 A18 A57
0076*29..; 84-187 225/50R17 A90 Flh V00 V17
e13*2007/46*1337*.. 84-187 235/45R17 A90 S01
- Cross Country 84-187 245/45R17 A01 A12 K1a K1b
Volvo V70 80-177 205/55R17 A33 R59 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 80-177 215/50R17 A12 R37 T90 T91 A05 A08 A09
e9*2001/116*0065*..; 80-224 225/50R17 A12 A14 A18 Car
e1*2001/116*0505*..; 80-224 235/45R17 A12 X7V S04
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC60 100-224 235/65R17 K1a 0A1 A01 A02
D, /-2D, /-N2D, /-N2E 100-224 255/55R17 K1c K2b A04 A05 A08
e9*2001/116*0068*..; 100-224 255/60R17 K1c K2b A09 A12 A14
e1*2001/116*0507*..; A18 A57 S04
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 215/60R17 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 120-224 225/55R17 A05 A08 A09
e9*2001/116*0065*..; 120-224 235/55R17 A01 K1a A12 A14 A18
e1*2001/116*0505*..; 120-224 245/50R17 A01 K1c Car KMV S04
e1*2007/46*0495*..; 120-224 255/50R17 A01 K1c K2b K42 K46
e13*2007/46*1203*..
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55067107 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH

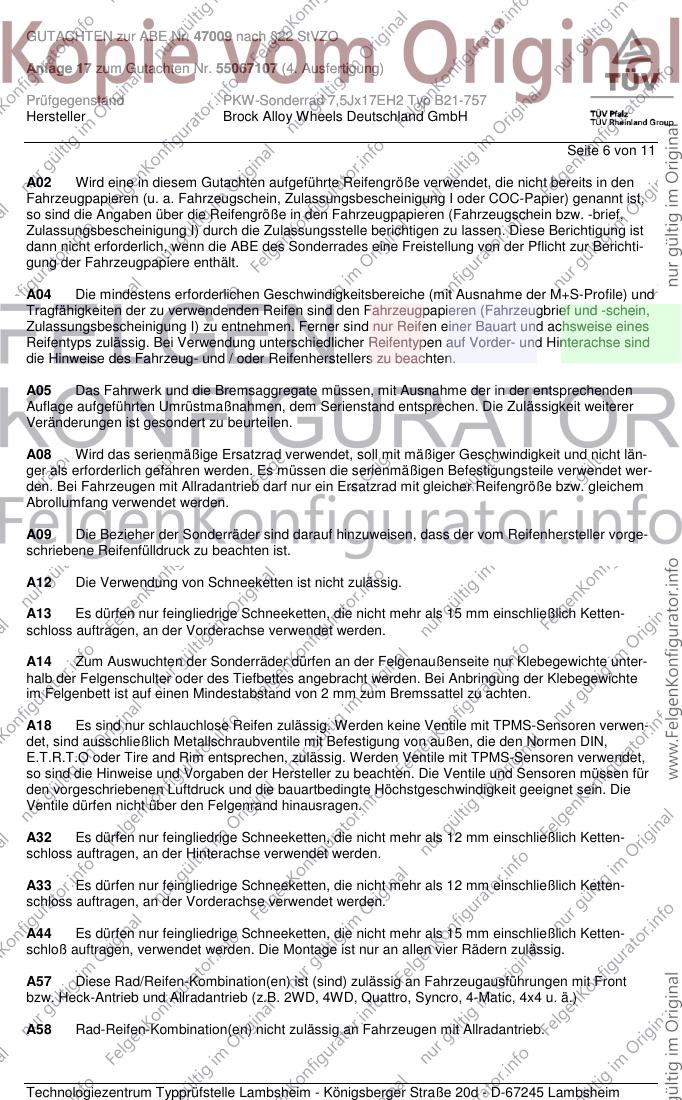

Seite 6 von 11
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55067107 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH

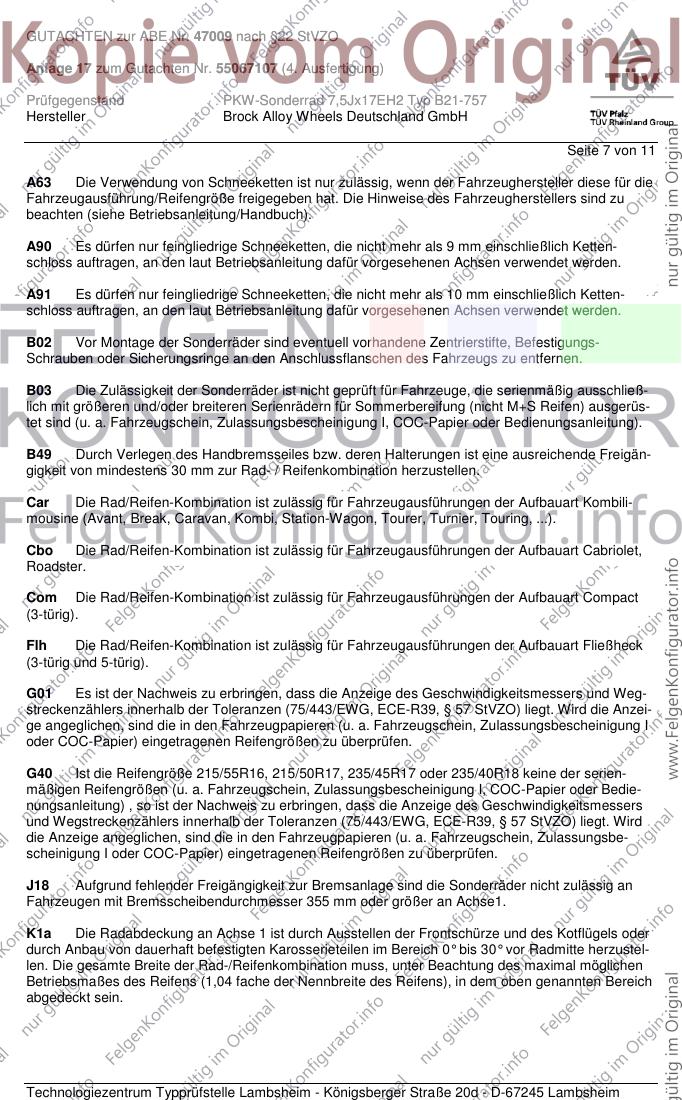

Seite 7 von 11
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigän-
gigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
J18 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 355 mm oder größer an Achse1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55067107 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 11
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55067107 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 11
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungs-
bescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55067107 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH

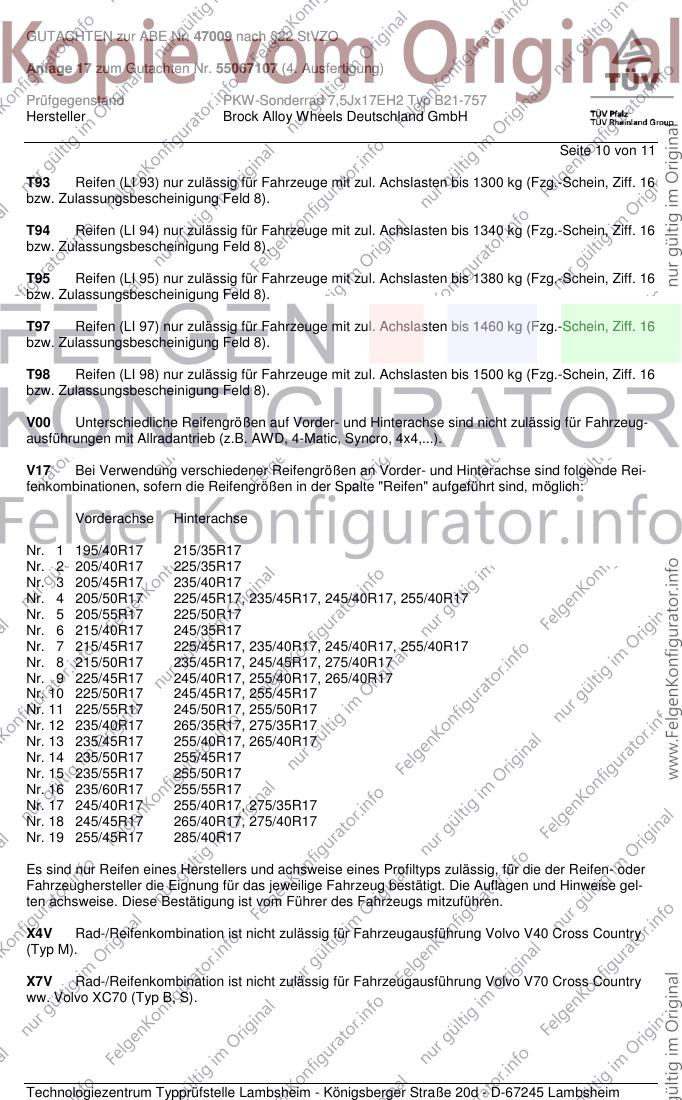

Seite 10 von 11
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).

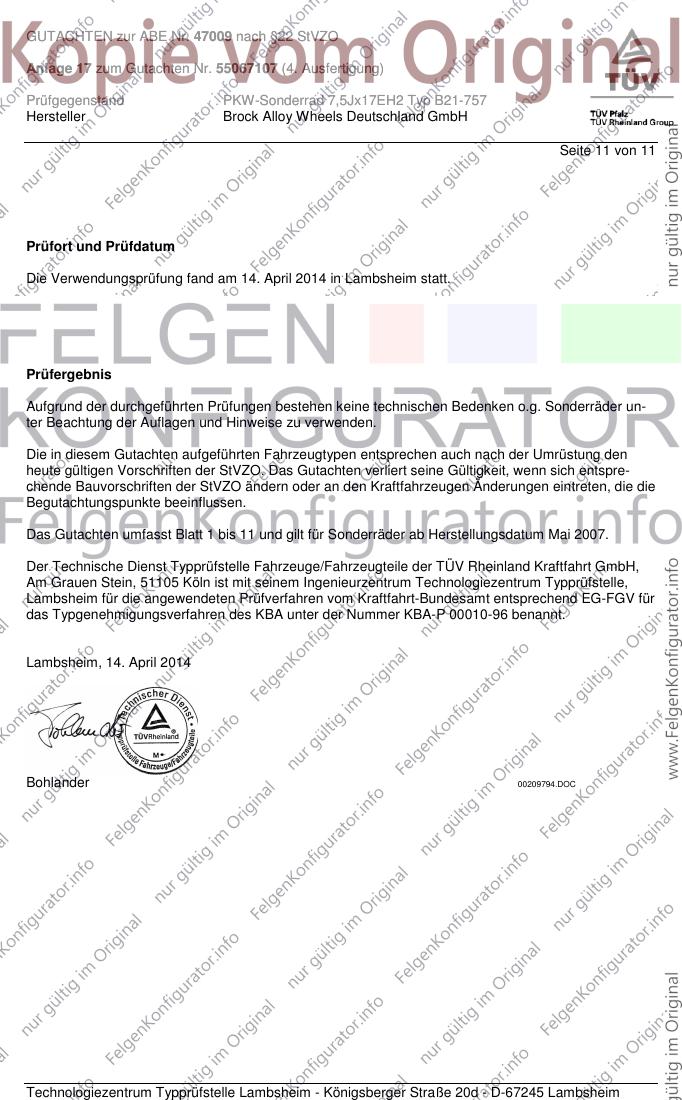

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47009 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55067107 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2 Typ B21-757
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. April 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. April 2014
Bohlander 00209794.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B21 757
KBA 47009
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall ja
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Schrader EZ * Gummi ja
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall ja
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
