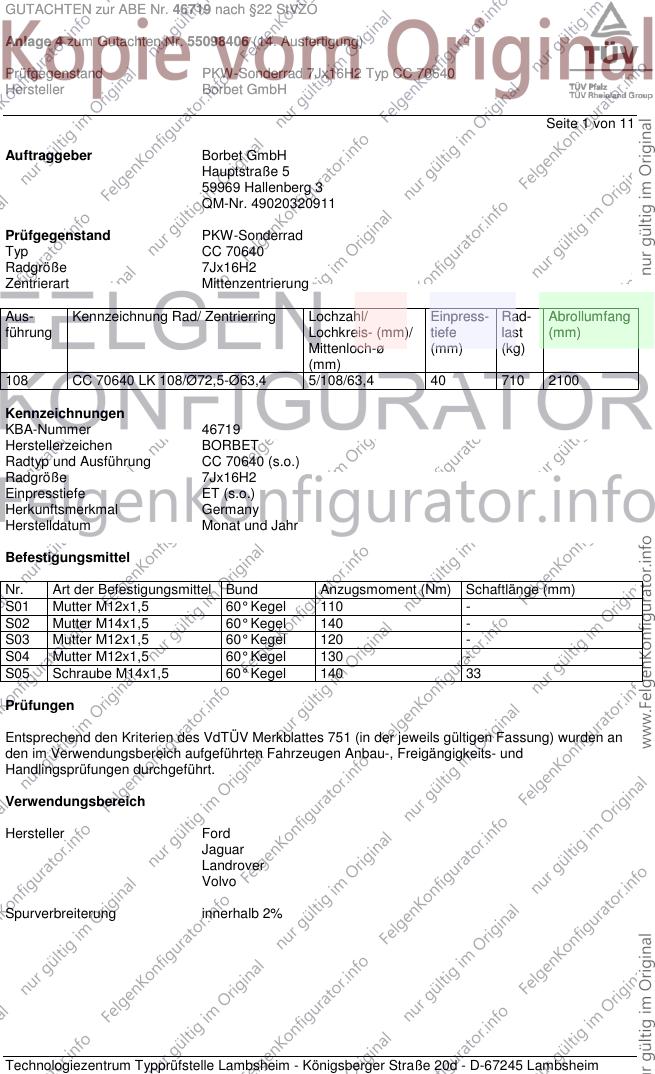

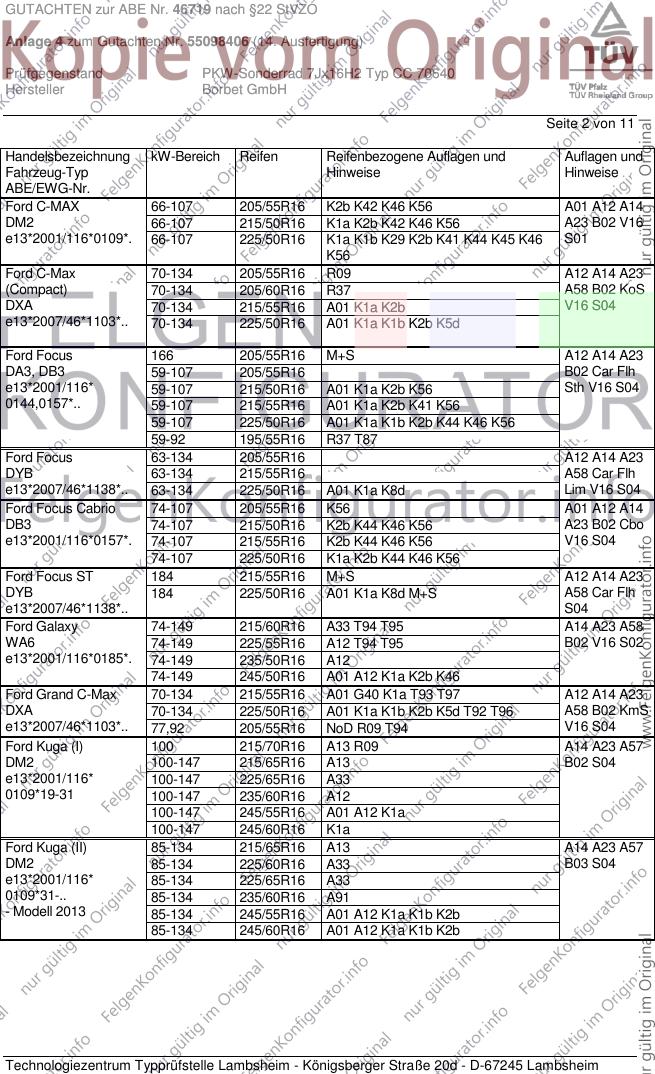

GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 1 von 11
Auftraggeber Borbet GmbH
Hauptstraße 5
59969 Hallenberg 3
QM-Nr. 49020320911
Prüfgegenstand PKW-Sonderrad
Typ CC 70640
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
108 CC 70640 LK 108/Ø72,5-Ø63,4 5/108/63,4 40 710 2100
Kennzeichnungen
KBA-Nummer 46719
Herstellerzeichen BORBET
Radtyp und Ausführung CC 70640 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 60° Kegel 110 -
S02 Mutter M14x1,5 60° Kegel 140 -
S03 Mutter M12x1,5 60° Kegel 120 -
S04 Mutter M12x1,5 60° Kegel 130 -
S05 Schraube M14x1,5 60° Kegel 140 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 K2b K42 K46 K56 A01 A12 A14
DM2 66-107 215/50R16 K1a K2b K42 K46 K56 A23 B02 V16
e13*2001/116*0109*. 66-107 225/50R16 K1a K1b K29 K2b K41 K44 K45 K46 S01
K56
Ford C-Max 70-134 205/55R16 R09 A12 A14 A23
(Compact) 70-134 205/60R16 R37 A58 B02 KoS
DXA 70-134 215/55R16 A01 K1a K2b V16 S04
e13*2007/46*1103*.. 70-134 225/50R16 A01 K1a K1b K2b K5d
Ford Focus 166 205/55R16 M+S A12 A14 A23
DA3, DB3 59-107 205/55R16 B02 Car Flh
e13*2001/116* 59-107 215/50R16 A01 K1a K2b K56 Sth V16 S04
0144,0157*.. 59-107 215/55R16 A01 K1a K2b K41 K56
59-107 225/50R16 A01 K1a K1b K2b K44 K46 K56
59-92 195/55R16 R37 T87
Ford Focus 63-134 205/55R16 A12 A14 A23
DYB 63-134 215/55R16 A58 Car Flh
e13*2007/46*1138*.. 63-134 225/50R16 A01 K1a K8d Lim V16 S04
Ford Focus Cabrio 74-107 205/55R16 K56 A01 A12 A14
DB3 74-107 215/50R16 K2b K44 K46 K56 A23 B02 Cbo
e13*2001/116*0157*. 74-107 215/55R16 K2b K44 K46 K56 V16 S04
74-107 225/50R16 K1a K2b K44 K46 K56
Ford Focus ST 184 215/55R16 M+S A12 A14 A23
DYB 184 225/50R16 A01 K1a K8d M+S A58 Car Flh
e13*2007/46*1138*.. S04
Ford Galaxy 74-149 215/60R16 A33 T94 T95 A14 A23 A58
WA6 74-149 225/55R16 A12 T94 T95 B02 V16 S02
e13*2001/116*0185*. 74-149 235/50R16 A12
74-149 245/50R16 A01 A12 K1a K2b K46
Ford Grand C-Max 70-134 215/55R16 A01 G40 K1a T93 T97 A12 A14 A23
DXA 70-134 225/50R16 A01 K1a K1b K2b K5d T92 T96 A58 B02 KmS
e13*2007/46*1103*.. 77,92 205/55R16 NoD R09 T94 V16 S04
Ford Kuga (I) 100 215/70R16 A13 R09 A14 A23 A57
DM2 100-147 215/65R16 A13 B02 S04
e13*2001/116* 100-147 225/65R16 A33
0109*19-31 100-147 235/60R16 A12
100-147 245/55R16 A01 A12 K1a
100-147 245/60R16 K1a
Ford Kuga (II) 85-134 215/65R16 A13 A14 A23 A57
DM2 85-134 225/60R16 A33 B03 S04
e13*2001/116* 85-134 225/65R16 A33
0109*31-.. 85-134 235/60R16 A91
- Modell 2013 85-134 245/55R16 A01 A12 K1a K1b K2b
85-134 245/60R16 A01 A12 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 66-150 205/50R16 K2b R37 T87 T91 A01 A12 A14
B4Y, B5Y 66-150 205/55R16 K2b T88 T89 T91 A23 A58 B02
e1*98/14* 66-150 215/55R16 K1c K2b K56 B03 Flh Sth
0154,0155*.. 66-150 225/45R16 K1a K2b T89 V16 S01
66-150 225/50R16 K1c K2b K44 K56
66-166 205/55R16 K2b M+S
Ford Mondeo 74-176 215/55R16 A01 G03 A12 A14 A23
BA7 74-176 215/55R16 R09 A58 B02 Flh
e13*2001/116*0249*. 74-176 225/50R16 A01 K2b Lim V16 S04
- incl. MJ 2011 74-176 235/50R16 A01 G40 K2b
74-92 205/55R16 R37
85-120 215/60R16 R09
Ford Mondeo Turnier 74-176 215/55R16 A01 G03 T91 T93 A12 A14 A23
BA7 74-176 215/55R16 R09 T91 T93 A58 B02 Car
e13*2001/116*0249*. 74-176 225/50R16 A01 K2b T92 T93 V16 S04
- incl. MJ 2011 74-176 235/50R16 A01 G40 K2b
74-92 205/55R16 R37 T91 T93
85-120 215/60R16 R09
Ford Mondeo Turnier 66-150 205/50R16 R37 T87 T91 A12 A14 A23
BWY 66-150 205/55R16 T91 A58 B02 B03
e1*98/14*0156*.. 66-150 215/50R16 A01 K1c K2b T90 Car V16 S01
66-150 215/55R16 A01 K1c K2b
66-150 225/45R16 A01 K1a T89
66-150 225/50R16 A01 K1c K2b K46
66-166 205/55R16 M+S T91
Ford S-Max 74-176 215/60R16 A33 T94 T95 A14 A23 A58
WA6 74-176 225/55R16 A12 T94 T95 B02 V16 S02
e13*2001/116*0185*. 74-176 235/50R16 A01 A12 K2b
74-176 245/50R16 A01 A12 K1a K2b K46
Ford Tourneo Connect 55-85 205/55R16 K2b T91 T94 A01 A12 A14
PH2, PJ2 55-85 225/50R16 B49 K1a K1b K2b T92 T93 A23 B02 S03
e1*2001/116*
0206*..,
0207*00-15
Ford Transit Connect 55-85 205/55R16 K2b T91 T93 T94 A01 A12 A14
PT2, PU2 55-85 225/50R16 B49 K1a K1b K2b T92 T93 A23 B02 S03
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Jaguar X-Type 96-170 205/55R16 K1a K2b K41 K42 K45 K46 K56 A01 A12 A14
CF1 96-170 215/50R16 K1a K2b K41 K42 K45 K46 K56 A23 B02 B03
e11*98/14*0176*.. 96-170 225/45R16 K1a K2b K41 K42 K45 K46 K56 Lim V16 S01
96-170 225/50R16 K1a K2b K41 K42 K45 K46 K56 L02
Land Rover 110-118 225/70R16 A44 A14 A23 B03
Freelander 2 S02
LF
e11*2001/116*0300*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo C30 73-169 195/60R16 K42 R37 A01 A12 A14
M, M-2D 73-169 205/55R16 K1c K2b K42 A23 A58 B02
e4*2001/116*0076*.., 73-169 215/50R16 K1c K2b K42 Com V16 S01
e1*2001/116*0427*.. 73-169 215/55R16 K1c K2b K41 K42 K45
73-169 225/50R16 K1c K2b K42
Volvo C70 100-169 215/55R16 A13 A14 A23 B02
M 100-169 225/50R16 A12 Cbo V16 S01
e4*2001/116*0076 100-169 235/50R16 A01 A12 K46
*08-..
Volvo S40, V50 73-169 195/60R16 K42 K46 R37 A01 A12 A14
M 73-169 205/55R16 K1c K2b K42 K46 A23 B02 B03
e4*2001/116*0076*.. 73-169 215/50R16 K1c K2b K42 K45 K46 Car Lim V00
73-169 215/55R16 K1c K2b K41 K42 K45 K46 V16 S01
73-169 225/50R16 K1c K2b K42 K45 K46
Volvo S60, V60 84-149 205/55R16 R37 R59 T91 A12 A14 A23
F, F-N2D 84-149 205/60R16 R09 A57 Car Lim
e9*2007/46*0023*..; 84-224 215/55R16 A01 K4i V00 V16 S05
e13*2007/46*1157*.. 84-224 225/50R16 A01 K1a K1b K2b K4i K6f
84-224 235/50R16 A01 K1c K2b K4i K6f
Volvo S80 80-177 205/60R16 A33 R09 A14 A23 S05
A, A-2D 80-177 215/55R16 A12 R37
e9*2001/116*0057*.., 80-224 225/55R16 A12
e1*2001/116*0504*.. 80-224 235/50R16 A01 A12 K1a K1b K2b K46
Volvo V40 84 195/60R16 A90 R37 A14 A23 A58
M, M-N2E 84 - 187 205/55R16 A12 Flh V16 X4V
e4*2001/116* 84 - 187 215/55R16 A12 S04
0076*27-..; 84 - 187 225/50R16 A01 A12 K1a K1b K6g
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/60R16 A13 A14 A23 A57
M, M-N2E 84-187 215/55R16 A33 Flh S04
e4*2001/116* 84-187 215/60R16 A33
0076*29..; 84-187 225/55R16 A01 A12 K1a K1b
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-177 205/60R16 A33 R09 A14 A23 Car
B, /-2D, /-N2D, /-N2E 80-177 215/55R16 A12 R59 X7V S05
e9*2001/116*0065*..; 80-224 225/55R16 A12
e1*2001/116*0505*..; 80-224 235/50R16 A01 A12 K1a K1b K46
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/65R16 A12 A14 A23
B, /-2D, /-N2D, /-N2E 120-224 225/60R16 A01 K1a Car KMV S05
e9*2001/116*0065*..; 120-224 235/60R16 A01 K1c
e1*2001/116*0505*..; 120-224 245/55R16 A01 K1c K2b K42 K46
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 5 von 11
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen,
zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der
Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die
bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand
hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH

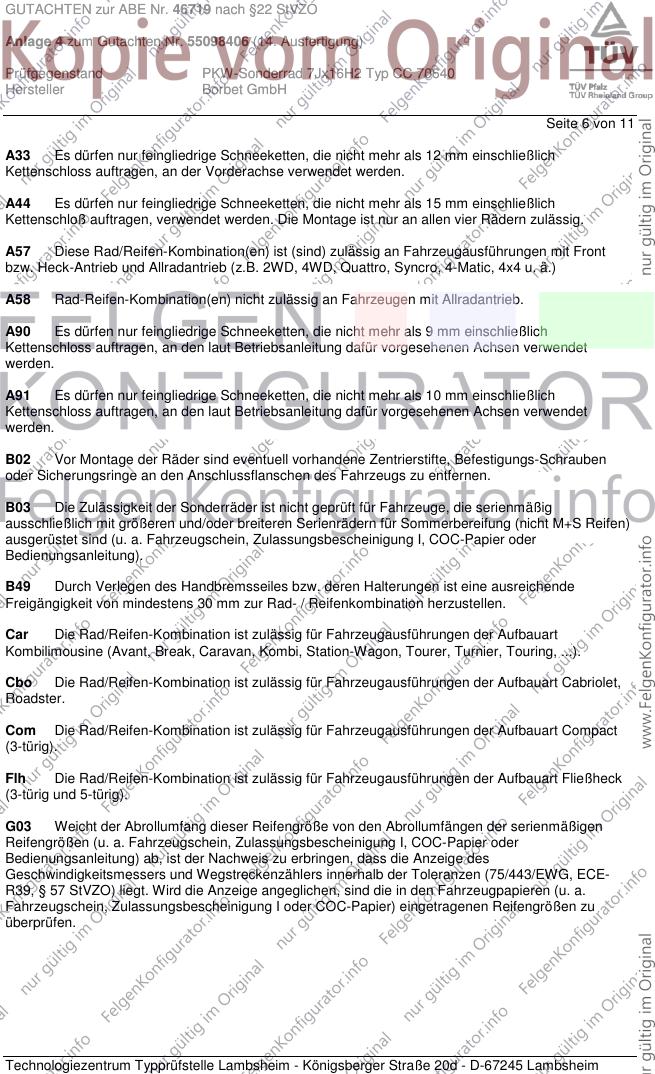

Seite 6 von 11
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 7 von 11
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 8 von 11
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH

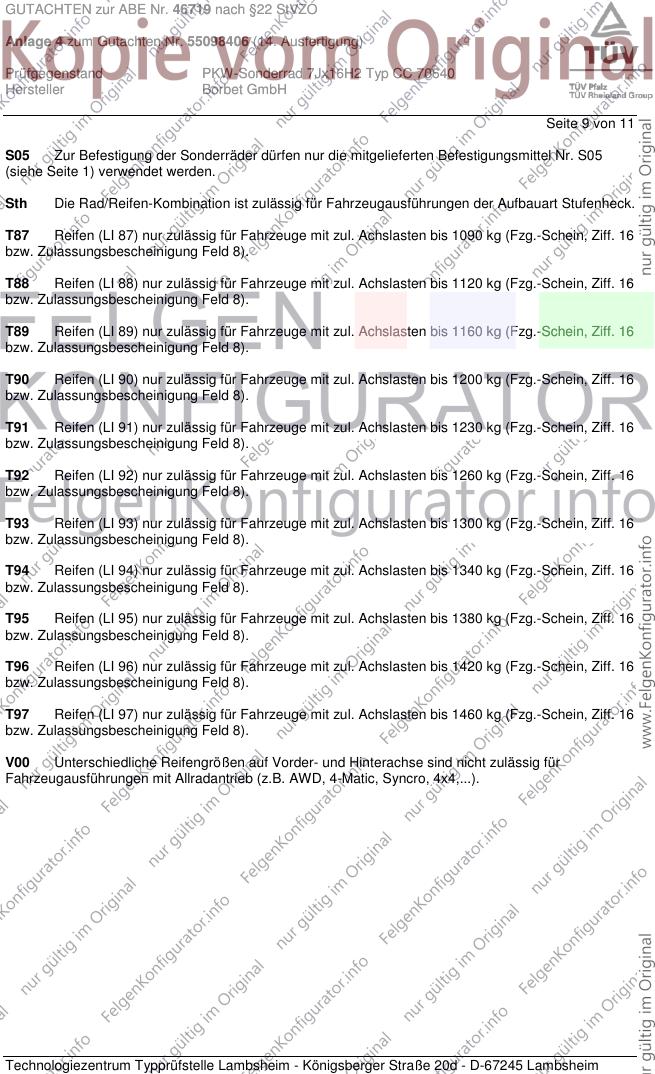

Seite 9 von 11
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH

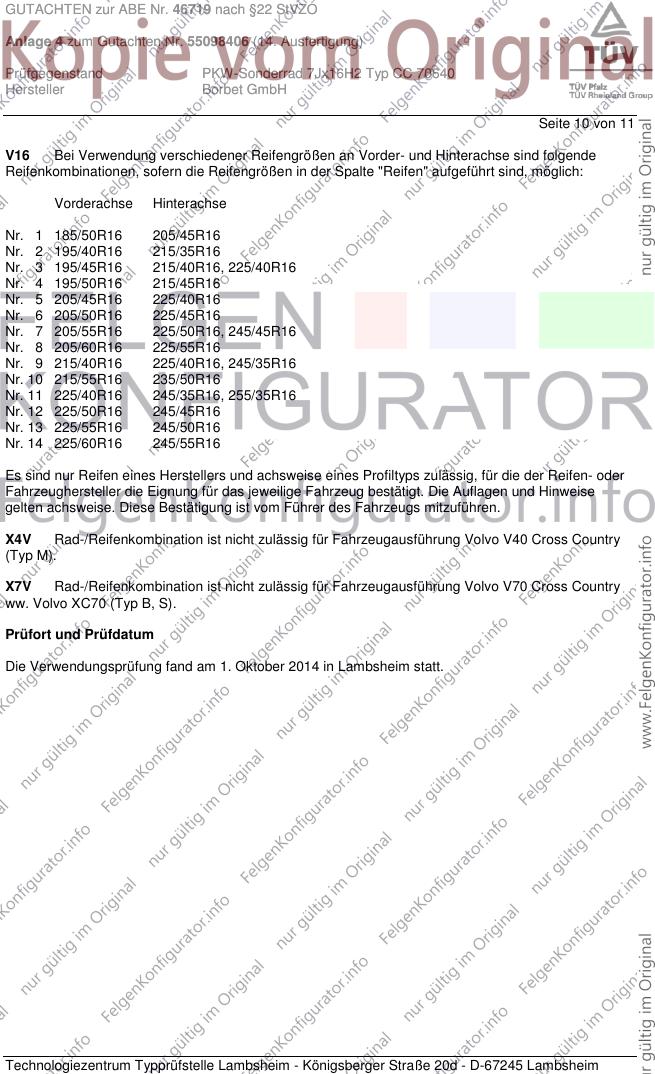

Seite 10 von 11
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Oktober 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46719 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55098406 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CC 70640
Hersteller Borbet GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum September 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Oktober 2014
Coen 00217866.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
