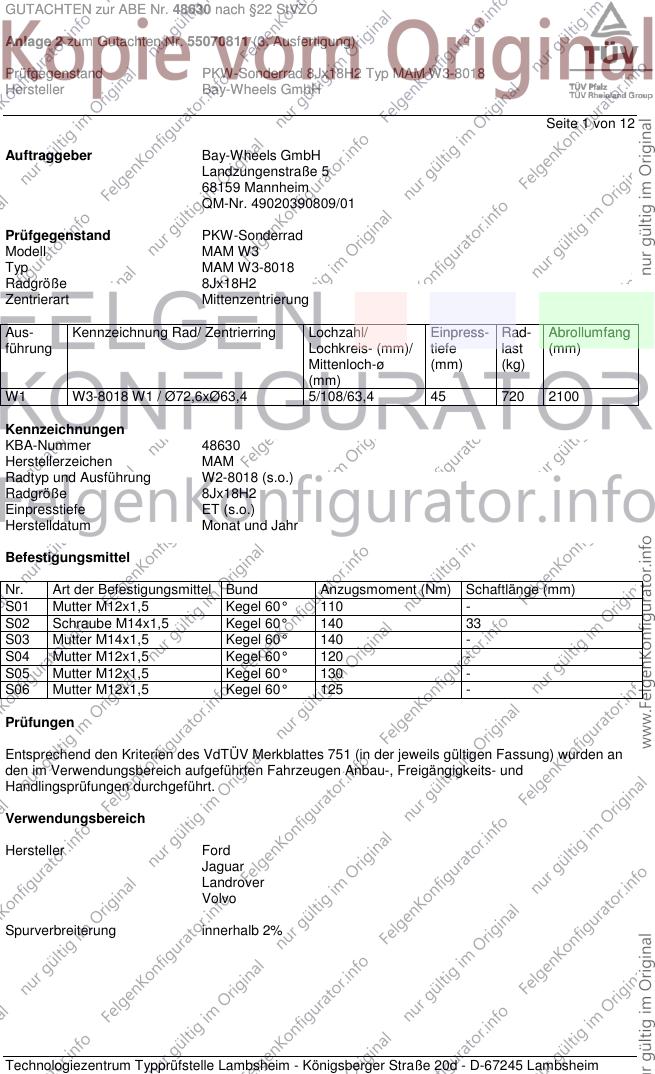

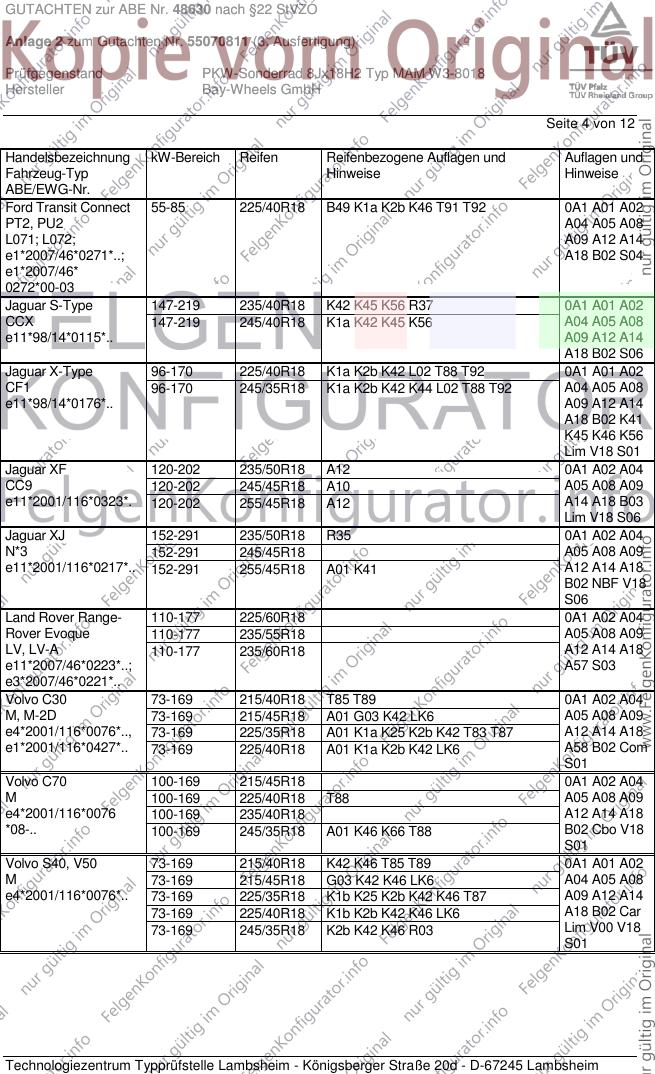

GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 1 von 12
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 W3-8018 W1 / Ø72,6xØ63,4 5/108/63,4 45 720 2100
Kennzeichnungen
KBA-Nummer 48630
Herstellerzeichen MAM
Radtyp und Ausführung W2-8018 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Mutter M14x1,5 Kegel 60° 140 -
S04 Mutter M12x1,5 Kegel 60° 120 -
S05 Mutter M12x1,5 Kegel 60° 130 -
S06 Mutter M12x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%

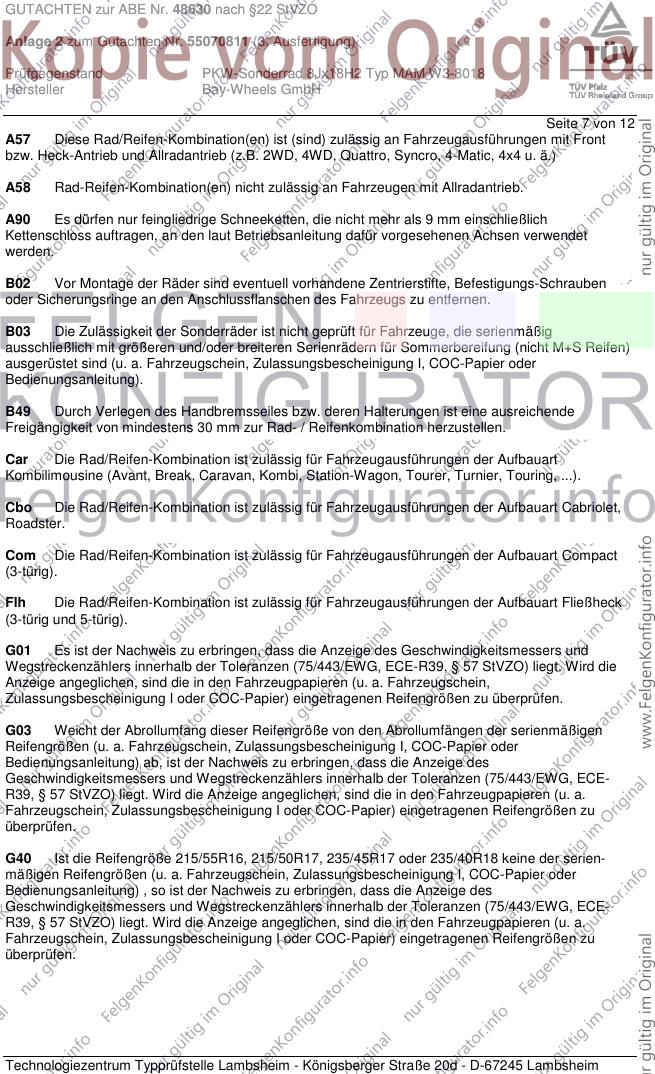

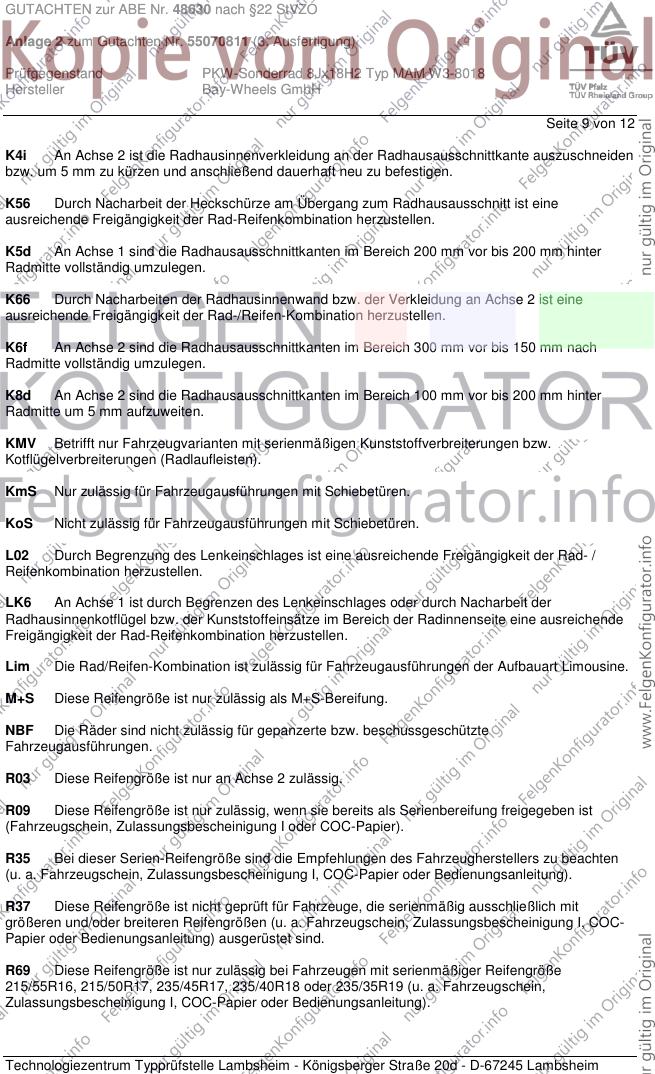

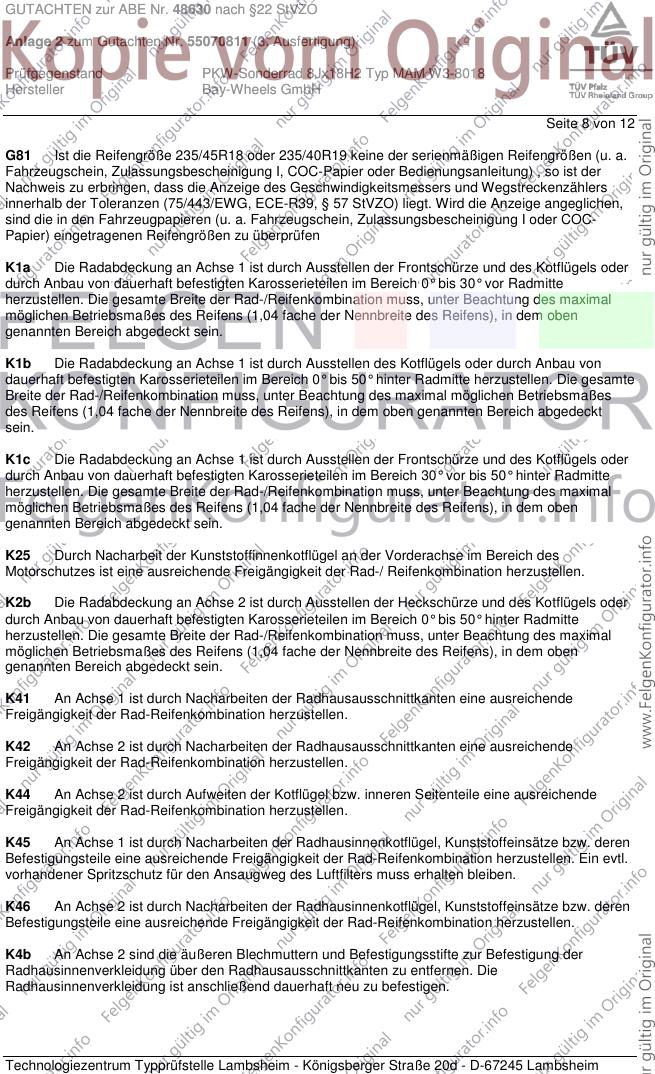

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K46 T85 T89 0A1 A01 A02
DM2 66-107 225/35R18 K25 K2b K42 K46 K56 T87 A04 A05 A08
e13*2001/116*0109*. 66-107 225/40R18 K25 K2b K41 K42 K46 K56 A09 A12 A14
A18 B02 S01
Ford C-Max 70-134 215/40R18 T85 T89 0A1 A02 A04
(Compact) 70-134 215/45R18 A05 A08 A09
DXA 70-134 225/40R18 T88 T92 A12 A14 A18
e13*2007/46*1103*.. 70-134 235/40R18 A01 K1a K2b A58 B02 KoS
70-134 245/35R18 A01 K1a K1b K2b K5d T88 T92 V18 S05
Ford Focus 166 235/35R18 A01 K56 0A1 A02 A04
DA3, DB3 59-107 215/40R18 T85 T89 A05 A08 A09
e13*2001/116* 59-107 235/35R18 A01 K25 K56 T86 T90 A12 A14 A18
0144,0157*.. 59-166 225/40R18 B02 Car Flh
Sth S05
Ford Focus 63-134 215/40R18 T85 T89 0A1 A02 A04
DYB 63-134 215/45R18 A05 A08 A09
e13*2007/46*1138*.. 63-134 225/40R18 T88 T92 A12 A14 A18
63-134 235/40R18 A01 K1a K8d A58 Car Flh
63-134 245/35R18 A01 K1a K1b K2b K4b K8d T88 T92 Lim V18 S05
Ford Focus Cabrio 74-107 215/40R18 T89 0A1 A02 A04
DB3 74-107 225/40R18 A01 K56 T88 T89 A05 A08 A09
e13*2001/116*0157*. 74-107 235/35R18 A01 K25 K2b K44 K46 K56 T86 T90 A12 A14 A18
B02 Cbo S05
Ford Focus RS 224, 257 215/45R18 M+S 0A1 A02 A04
DA3, DA3-RS 224, 257 225/40R18 M+S A05 A08 A09
e13*2001/116*0144*. 224, 257 235/40R18 M+S A12 A14 A18
e13*2001/116*1010*. A58 B02 Flh
S05
Ford Focus ST 184 215/45R18 M+S 0A1 A02 A04
DYB 184 225/40R18 M+S A05 A08 A09
e13*2007/46*1138*.. 184 235/40R18 A01 K1a K8d A12 A14 A18
184 245/35R18 A01 K1a K1b K2b K4b K8d A58 Car Flh
S05
Ford Galaxy 74-149 225/45R18 T95 0A1 A02 A04
WA6 74-149 235/40R18 T93 T95 A05 A08 A09
e13*2001/116*0185*. 74-149 235/45R18 T94 T98 A12 A14 A18
74-149 245/40R18 T93 T97 A58 B02 V18
S03
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 0A1 A02 A04
DXA 70-134 215/45R18 R69 T93 A05 A08 A09
e13*2007/46*1103*.. 70-134 225/40R18 T92 A12 A14 A18
70-134 235/40R18 A01 G40 K1a T95 A58 B02 KmS
70-134 245/35R18 A01 K1a K1b K2b K5d T92 V18 S05
Ford Kuga (I) 100-147 235/50R18 0A1 A02 A04
DM2 100-147 245/45R18 A05 A08 A09
e13*2001/116* 100-147 245/50R18 A01 K1a A12 A14 A18
0109*19-31 100-147 255/45R18 A57 B02 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-134 225/50R18 0A1 A02 A04
DM2 85-134 225/55R18 A01 G01 A05 A08 A09
e13*2001/116* 85-134 235/45R18 A12 A14 A18
0109*31-.. 85-134 235/50R18 A57 S05
- Modell 2013 85-134 245/45R18
85-134 245/50R18 A01 G01 K1a K1b K2b
85-134 255/45R18
Ford Mondeo 66-150 215/40R18 K1a K2b T85 T89 0A1 A01 A02
B4Y, B5Y 66-150 225/35R18 K1c K2b K56 T87 A04 A05 A08
e1*98/14* 66-166 225/40R18 K1c K2b K56 T88 T89 T91 A09 A12 A14
0154,0155*.. A18 A58 B02
Flh Sth S01
Ford Mondeo 74-176 215/40R18 T85 T89 0A1 A02 A04
BA7 74-176 215/45R18 A01 G40 T89 A05 A08 A09
e13*2001/116*0249*. 74-176 215/45R18 R69 T89 A12 A14 A18
- incl. MJ 2011 74-176 225/40R18 T88 T89 T91 A58 B02 Flh
74-176 235/40R18 A01 G40 Lim V18 S05
74-176 235/40R18 R69
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T89
74-176 245/40R18 A01 G81 K2b
Ford Mondeo Turnier 74-176 215/45R18 A01 G40 T89 T93 0A1 A02 A04
BA7 74-176 215/45R18 R69 T89 T93 A05 A08 A09
e13*2001/116*0249*. 74-176 225/40R18 T88 T89 T91 A12 A14 A18
- incl. MJ 2011 74-176 235/40R18 A01 G40 T91 T93 A58 B02 Car
74-176 235/40R18 R69 T91 T93 V18 S05
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T89 T92
74-176 245/40R18 A01 G81 K2b
81,92 215/40R18 T89
Ford Mondeo Turnier 66-125 225/35R18 A01 K1a T87 0A1 A02 A04
BWY 66-150 215/40R18 T89 A05 A08 A09
e1*98/14*0156*.. 66-166 225/40R18 A01 K1a T88 T89 T91 A12 A14 A18
A58 B02 Car
S01
Ford S-Max 74-176 225/45R18 T95 0A1 A02 A04
WA6 74-176 235/40R18 T93 T95 A05 A08 A09
e13*2001/116*0185*. 74-176 235/45R18 T94 T98 A12 A14 A18
74-176 245/40R18 T93 T97 A58 B02 V18
S03
Ford Tourneo Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 0A1 A01 A02
PH2, PJ2 A04 A05 A08
e1*2001/116* A09 A12 A14
0206*.., A18 B02 S04
0207*00-15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Transit Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 0A1 A01 A02
PT2, PU2 A04 A05 A08
L071; L072; A09 A12 A14
e1*2007/46*0271*..; A18 B02 S04
e1*2007/46*
0272*00-03
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 0A1 A01 A02
CCX 147-219 245/40R18 K1a K42 K45 K56 A04 A05 A08
e11*98/14*0115*.. A09 A12 A14
A18 B02 S06
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T92 0A1 A01 A02
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T92 A04 A05 A08
e11*98/14*0176*.. A09 A12 A14
A18 B02 K41
K45 K46 K56
Lim V18 S01
Jaguar XF 120-202 235/50R18 A12 0A1 A02 A04
CC9 120-202 245/45R18 A10 A05 A08 A09
e11*2001/116*0323*. 120-202 255/45R18 A12 A14 A18 B03
Lim V18 S06
Jaguar XJ 152-291 235/50R18 R35 0A1 A02 A04
N*3 152-291 245/45R18 A05 A08 A09
e11*2001/116*0217*.. 152-291 255/45R18 A01 K41 A12 A14 A18
B02 NBF V18
S06
Land Rover Range- 110-177 225/60R18 0A1 A02 A04
Rover Evoque 110-177 235/55R18 A05 A08 A09
LV, LV-A 110-177 235/60R18 A12 A14 A18
e11*2007/46*0223*..; A57 S03
e3*2007/46*0221*..
Volvo C30 73-169 215/40R18 T85 T89 0A1 A02 A04
M, M-2D 73-169 215/45R18 A01 G03 K42 LK6 A05 A08 A09
e4*2001/116*0076*.., 73-169 225/35R18 A01 K1a K25 K2b K42 T83 T87 A12 A14 A18
e1*2001/116*0427*.. 73-169 225/40R18 A01 K1a K2b K42 LK6 A58 B02 Com
S01
Volvo C70 100-169 215/45R18 0A1 A02 A04
M 100-169 225/40R18 T88 A05 A08 A09
e4*2001/116*0076 100-169 235/40R18 A12 A14 A18
*08-.. 100-169 245/35R18 A01 K46 K66 T88 B02 Cbo V18
S01
Volvo S40, V50 73-169 215/40R18 K42 K46 T85 T89 0A1 A01 A02
M 73-169 215/45R18 G03 K42 K46 LK6 A04 A05 A08
e4*2001/116*0076*.. 73-169 225/35R18 K1b K25 K2b K42 K46 T87 A09 A12 A14
73-169 225/40R18 K1b K2b K42 K46 LK6 A18 B02 Car
73-169 245/35R18 K2b K42 K46 R03 Lim V00 V18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60, V60 84-224 215/45R18 T89 T93 0A1 A02 A04
F, F-N2D 84-224 225/40R18 T92 A05 A08 A09
e9*2007/46*0023*..; 84-224 235/40R18 A01 K4i T91 T95 A12 A14 A18
e13*2007/46*1157*.. 84-224 245/35R18 A01 K1a K1b K2b K4i K6f T92 A57 Car Lim
84-224 245/40R18 A01 K1a K1b K2b K4i K6f V00 V18 S02
Volvo S80 80-232 225/45R18 T91 T95 0A1 A02 A04
A, A-2D 80-232 235/40R18 T91 T93 A05 A08 A09
e9*2001/116*0057*.., 80-232 245/40R18 A12 A14 A18
e1*2001/116*0504*.. V00 V18 S02
Volvo V40 84 - 187 215/40R18 T85 T89 0A1 A02 A04
M, M-N2E 84 - 187 225/40R18 A05 A08 A09
e4*2001/116* 84 - 187 235/35R18 T86 T90 A12 A14 A18
0076*27-..; 84 - 187 235/40R18 A58 Flh X4V
e13*2007/46*1337*.. S05
Volvo V40 CC 84-187 215/45R18 A13 0A1 A02 A04
M, M-N2E 84-187 225/45R18 A33 A05 A08 A09
e4*2001/116* 84-187 235/40R18 A90 A14 A18 A57
0076*29..; 84-187 245/40R18 A01 A12 K1a K1b Flh V00 V18
e13*2007/46*1337*.. S05
- Cross Country
Volvo V60 Hybrid 158 235/40R18 A01 K4i T95 0A1 A02 A04
G 158 235/45R18 A01 G81 K4i A05 A08 A09
e9*2007/46*0093*.. 158 245/40R18 A01 K1a K1b K2b K4i K6f A12 A14 A18
A56 Car S02
Volvo V70 80-224 225/45R18 T91 T95 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 A05 A08 A09
e9*2001/116*0065*..; 80-224 245/40R18 A12 A14 A18
e1*2001/116*0505*..; Car V00 V18
e1*2007/46*0495*..; X7V S02
e13*2007/46*1203*..
Volvo XC60 100-224 235/60R18 K1a 0A1 A01 A02
D, /-2D, /-N2D, /-N2E 100-224 255/50R18 K1c K2b A04 A05 A08
e9*2001/116*0068*..; 100-224 255/55R18 K1c K2b A09 A12 A14
e1*2001/116*0507*..; A18 A57 S02
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 225/50R18 K1a 0A1 A01 A02
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 K1c A04 A05 A08
e9*2001/116*0065*..; 120-224 245/45R18 K1a A09 A12 A14
e1*2001/116*0505*..; 120-224 255/45R18 K1c A18 Car KMV
e1*2007/46*0495*..; S02
e13*2007/46*1203*..
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 6 von 12
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 7 von 12
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 8 von 12
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 9 von 12
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 10 von 12
R92 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 11 von 12
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18, 285/50R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. August 2014
Tufan 00216316.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
