GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55109808 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 1 von 12
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Modell PV.
Typ PV.8017
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W1 PV.8017 W1/74,1-63,4 5/108/63,4 45 825 2270
Kennzeichnungen
KBA-Nummer 47471
Herstellerzeichen PLW
Radtyp und Ausführung PV.8017 (s.o.)
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M14x1,5 Kegel 60° 140 -
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Mutter M12x1,5 Kegel 60° 120 -
S05 Mutter M12x1,5 Kegel 60° 125 -
S06 Mutter M12x1,5 Kegel 60° 130 -
S07 Schraube M14x1,5 Kegel 60° 140 33
S08 Mutter M12x1,5 Kegel 60° 130 -
S09 Mutter M12x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55109808 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 A01 K2b K42 K46 K56 R70 0A1 A02 A04
DM2 66-107 215/45R17 A05 A08 A09
e13*2001/116*0109*. 66-107 225/45R17 A01 K25 K2b K42 K46 K56 A12 A16 A21
66-107 235/40R17 A01 K2b K42 K46 K56 R03 B02 V17 S03
Ford C-Max (Com- 70-134 205/50R17 R37 R70 0A1 A02 A04
pact) 70-134 215/45R17 R37 T87 T91 A05 A08 A09
DXA 70-134 215/50R17 A01 K1a K2b R70 A12 A16 A21
e13*2007/46*1103*.. 70-134 225/45R17 A58 B02 KoS
70-134 235/45R17 A01 K1a K2b V17 S06
70-134 245/40R17 A01 K1a K1b K2b K5d
70-134 245/45R17 A01 K1a K1b K2b K5d
Ford Focus 166 205/50R17 M+S R70 0A1 A02 A04
DA3, DB3 166 215/45R17 M+S A05 A08 A09
e13*2001/116* 166 225/45R17 M+S A12 A16 A21
0144,0157*.. 59-107 205/50R17 R70 B02 Car Flh
59-107 215/45R17 T87 Sth V17 S06
59-107 225/45R17
59-107 235/40R17 A01 K1a K25 K2b K56
Ford Focus 63-134 215/45R17 T87 T91 0A1 A02 A04
DYB 63-134 215/50R17 R70 A05 A08 A09
e13*2007/46*1138*.. 63-134 225/45R17 A12 A16 A21
63-134 235/45R17 A58 Car Flh
63-134 245/40R17 A01 K1a K8d Lim V17 S06
63-134 245/45R17 A01 K1a K8d
Ford Focus Cabrio 74-107 205/50R17 A01 K56 R70 0A1 A02 A04
DB3 74-107 215/45R17 T87 T88 T91 A05 A08 A09
e13*2001/116*0157*. 74-107 225/45R17 A01 K56 A12 A16 A21
74-107 235/40R17 A01 K25 K2b K44 K46 K56 B02 Cbo V17
S06
Ford Focus RS 224 205/50R17 M+S R09 R70 0A1 A02 A04
DA3, DA3-RS 224, 257 215/50R17 M+S R70 A05 A08 A09
e13*2001/116*0144*. 224, 257 225/45R17 M+S A12 A16 A21
e13*2001/116*1010*. 224, 257 235/45R17 M+S A58 B02 Flh
S08
Ford Focus ST 184 215/50R17 M+S R70 0A1 A02 A04
DYB 184 225/45R17 M+S A05 A08 A09
e13*2007/46*1138*.. 184 235/45R17 M+S A12 A16 A21
A58 Car Flh
V17 S06
Ford Galaxy 74-149 225/50R17 T94 T98 0A1 A02 A04
WA6 74-149 235/45R17 T93 T94 T97 A05 A08 A09
e13*2001/116*0185*. 74-149 235/50R17 A12 A16 A21
74-149 245/45R17 A58 B02 V17
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55109808 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

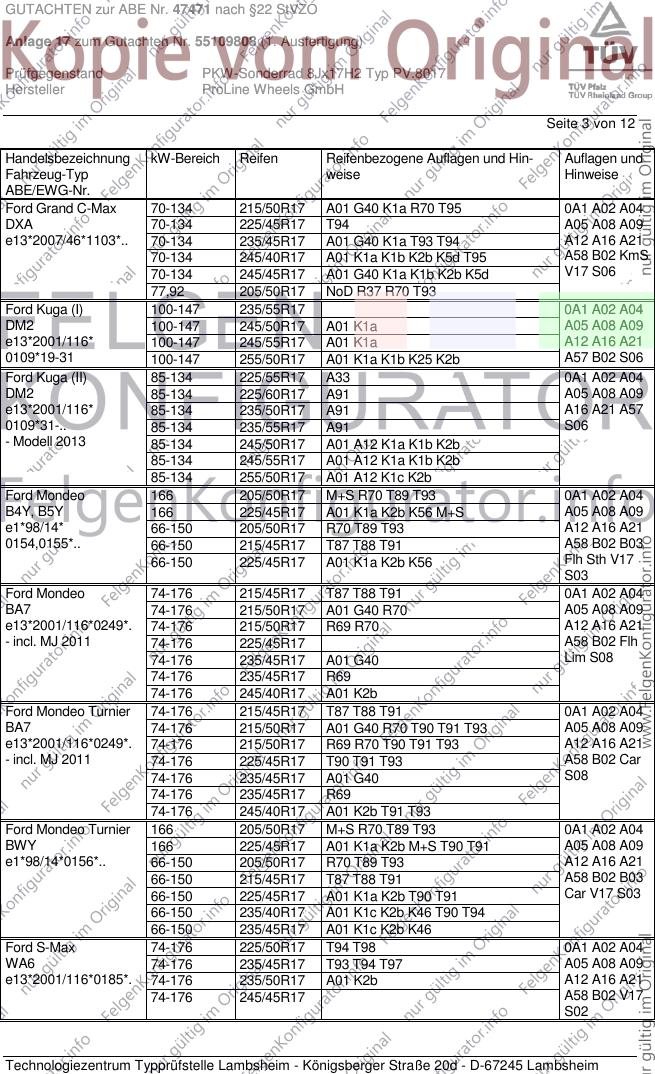

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Grand C-Max 70-134 215/50R17 A01 G40 K1a R70 T95 0A1 A02 A04
DXA 70-134 225/45R17 T94 A05 A08 A09
e13*2007/46*1103*.. 70-134 235/45R17 A01 G40 K1a T93 T94 A12 A16 A21
70-134 245/40R17 A01 K1a K1b K2b K5d T95 A58 B02 KmS
70-134 245/45R17 A01 G40 K1a K1b K2b K5d V17 S06
77,92 205/50R17 NoD R37 R70 T93
Ford Kuga (I) 100-147 235/55R17 0A1 A02 A04
DM2 100-147 245/50R17 A01 K1a A05 A08 A09
e13*2001/116* 100-147 245/55R17 A01 K1a A12 A16 A21
0109*19-31 100-147 255/50R17 A01 K1a K1b K25 K2b A57 B02 S06
Ford Kuga (II) 85-134 225/55R17 A33 0A1 A02 A04
DM2 85-134 225/60R17 A91 A05 A08 A09
e13*2001/116* 85-134 235/50R17 A91 A16 A21 A57
0109*31-.. 85-134 235/55R17 A91 S06
- Modell 2013 85-134 245/50R17 A01 A12 K1a K1b K2b
85-134 245/55R17 A01 A12 K1a K1b K2b
85-134 255/50R17 A01 A12 K1c K2b
Ford Mondeo 166 205/50R17 M+S R70 T89 T93 0A1 A02 A04
B4Y, B5Y 166 225/45R17 A01 K1a K2b K56 M+S A05 A08 A09
e1*98/14* 66-150 205/50R17 R70 T89 T93 A12 A16 A21
0154,0155*.. 66-150 215/45R17 T87 T88 T91 A58 B02 B03
66-150 225/45R17 A01 K1a K2b K56 Flh Sth V17
S03
Ford Mondeo 74-176 215/45R17 T87 T88 T91 0A1 A02 A04
BA7 74-176 215/50R17 A01 G40 R70 A05 A08 A09
e13*2001/116*0249*. 74-176 215/50R17 R69 R70 A12 A16 A21
- incl. MJ 2011 74-176 225/45R17 A58 B02 Flh
74-176 235/45R17 A01 G40 Lim S08
74-176 235/45R17 R69
74-176 245/40R17 A01 K2b
Ford Mondeo Turnier 74-176 215/45R17 T87 T88 T91 0A1 A02 A04
BA7 74-176 215/50R17 A01 G40 R70 T90 T91 T93 A05 A08 A09
e13*2001/116*0249*. 74-176 215/50R17 R69 R70 T90 T91 T93 A12 A16 A21
- incl. MJ 2011 74-176 225/45R17 T90 T91 T93 A58 B02 Car
74-176 235/45R17 A01 G40 S08
74-176 235/45R17 R69
74-176 245/40R17 A01 K2b T91 T93
Ford Mondeo Turnier 166 205/50R17 M+S R70 T89 T93 0A1 A02 A04
BWY 166 225/45R17 A01 K1a K2b M+S T90 T91 A05 A08 A09
e1*98/14*0156*.. 66-150 205/50R17 R70 T89 T93 A12 A16 A21
66-150 215/45R17 T87 T88 T91 A58 B02 B03
66-150 225/45R17 A01 K1a K2b T90 T91 Car V17 S03
66-150 235/40R17 A01 K1c K2b K46 T90 T94
66-150 235/45R17 A01 K1c K2b K46
Ford S-Max 74-176 225/50R17 T94 T98 0A1 A02 A04
WA6 74-176 235/45R17 T93 T94 T97 A05 A08 A09
e13*2001/116*0185*. 74-176 235/50R17 A01 K2b A12 A16 A21
74-176 245/45R17 A58 B02 V17
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

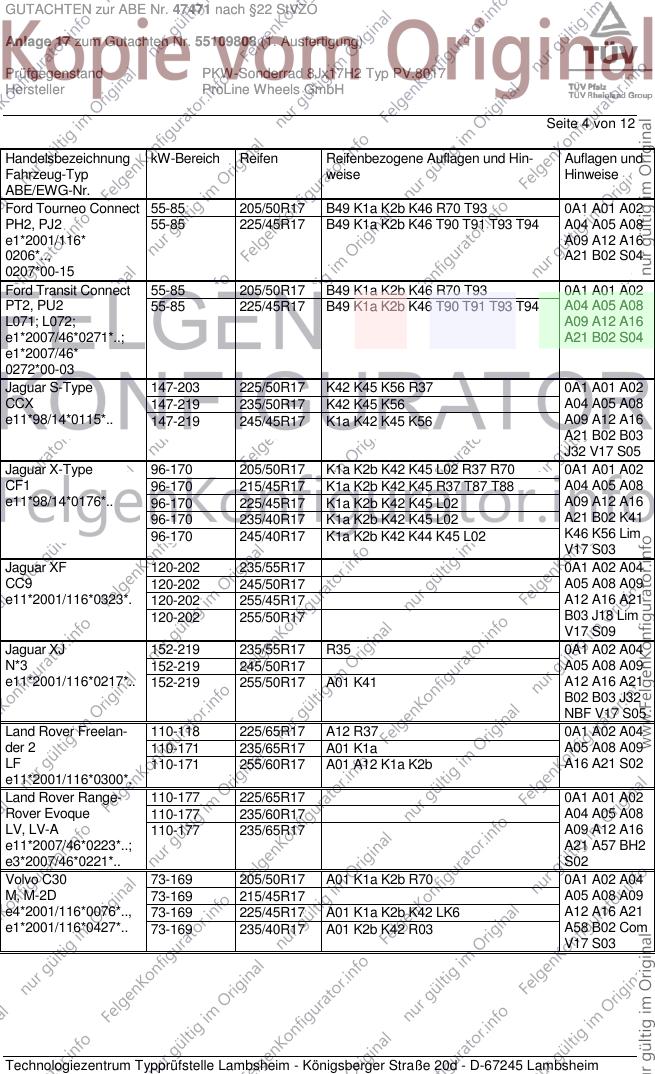

GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55109808 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Tourneo Connect 55-85 205/50R17 B49 K1a K2b K46 R70 T93 0A1 A01 A02
PH2, PJ2 55-85 225/45R17 B49 K1a K2b K46 T90 T91 T93 T94 A04 A05 A08
e1*2001/116* A09 A12 A16
0206*.., A21 B02 S04
0207*00-15
Ford Transit Connect 55-85 205/50R17 B49 K1a K2b K46 R70 T93 0A1 A01 A02
PT2, PU2 55-85 225/45R17 B49 K1a K2b K46 T90 T91 T93 T94 A04 A05 A08
L071; L072; A09 A12 A16
e1*2007/46*0271*..; A21 B02 S04
e1*2007/46*
0272*00-03
Jaguar S-Type 147-203 225/50R17 K42 K45 K56 R37 0A1 A01 A02
CCX 147-219 235/50R17 K42 K45 K56 A04 A05 A08
e11*98/14*0115*.. 147-219 245/45R17 K1a K42 K45 K56 A09 A12 A16
A21 B02 B03
J32 V17 S05
Jaguar X-Type 96-170 205/50R17 K1a K2b K42 K45 L02 R37 R70 0A1 A01 A02
CF1 96-170 215/45R17 K1a K2b K42 K45 R37 T87 T88 A04 A05 A08
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K42 K45 L02 A09 A12 A16
96-170 235/40R17 K1a K2b K42 K45 L02 A21 B02 K41
96-170 245/40R17 K1a K2b K42 K44 K45 L02 K46 K56 Lim
V17 S03
Jaguar XF 120-202 235/55R17 0A1 A02 A04
CC9 120-202 245/50R17 A05 A08 A09
e11*2001/116*0323*. 120-202 255/45R17 A12 A16 A21
120-202 255/50R17 B03 J18 Lim
V17 S09
Jaguar XJ 152-219 235/55R17 R35 0A1 A02 A04
N*3 152-219 245/50R17 A05 A08 A09
e11*2001/116*0217*.. 152-219 255/50R17 A01 K41 A12 A16 A21
B02 B03 J32
NBF V17 S05
Land Rover Freelan- 110-118 225/65R17 A12 R37 0A1 A02 A04
der 2 110-171 235/65R17 A01 K1a A05 A08 A09
LF 110-171 255/60R17 A01 A12 K1a K2b A16 A21 S02
e11*2001/116*0300*.
Land Rover Range- 110-177 225/65R17 0A1 A01 A02
Rover Evoque 110-177 235/60R17 A04 A05 A08
LV, LV-A 110-177 235/65R17 A09 A12 A16
e11*2007/46*0223*..; A21 A57 BH2
e3*2007/46*0221*.. S02
Volvo C30 73-169 205/50R17 A01 K1a K2b R70 0A1 A02 A04
M, M-2D 73-169 215/45R17 A05 A08 A09
e4*2001/116*0076*.., 73-169 225/45R17 A01 K1a K2b K42 LK6 A12 A16 A21
e1*2001/116*0427*.. 73-169 235/40R17 A01 K2b K42 R03 A58 B02 Com
V17 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55109808 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

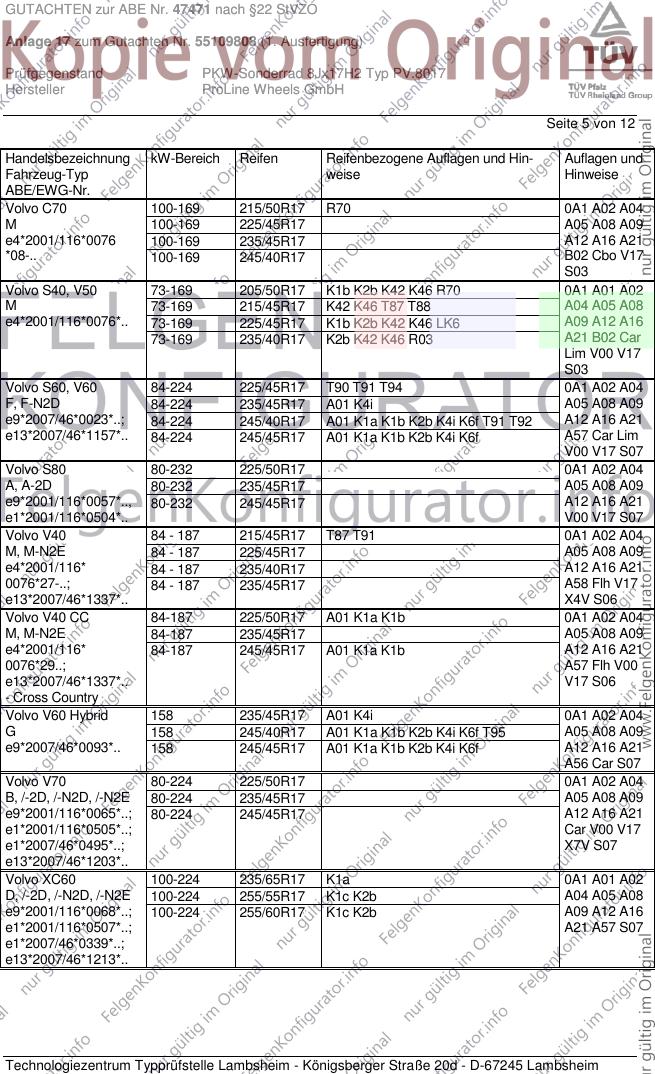

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo C70 100-169 215/50R17 R70 0A1 A02 A04
M 100-169 225/45R17 A05 A08 A09
e4*2001/116*0076 100-169 235/45R17 A12 A16 A21
*08-.. 100-169 245/40R17 B02 Cbo V17
S03
Volvo S40, V50 73-169 205/50R17 K1b K2b K42 K46 R70 0A1 A01 A02
M 73-169 215/45R17 K42 K46 T87 T88 A04 A05 A08
e4*2001/116*0076*.. 73-169 225/45R17 K1b K2b K42 K46 LK6 A09 A12 A16
73-169 235/40R17 K2b K42 K46 R03 A21 B02 Car
Lim V00 V17
S03
Volvo S60, V60 84-224 225/45R17 T90 T91 T94 0A1 A02 A04
F, F-N2D 84-224 235/45R17 A01 K4i A05 A08 A09
e9*2007/46*0023*..; 84-224 245/40R17 A01 K1a K1b K2b K4i K6f T91 T92 A12 A16 A21
e13*2007/46*1157*.. 84-224 245/45R17 A01 K1a K1b K2b K4i K6f A57 Car Lim
V00 V17 S07
Volvo S80 80-232 225/50R17 0A1 A02 A04
A, A-2D 80-232 235/45R17 A05 A08 A09
e9*2001/116*0057*.., 80-232 245/45R17 A12 A16 A21
e1*2001/116*0504*.. V00 V17 S07
Volvo V40 84 - 187 215/45R17 T87 T91 0A1 A02 A04
M, M-N2E 84 - 187 225/45R17 A05 A08 A09
e4*2001/116* 84 - 187 235/40R17 A12 A16 A21
0076*27-..; 84 - 187 235/45R17 A58 Flh V17
e13*2007/46*1337*.. X4V S06
Volvo V40 CC 84-187 225/50R17 A01 K1a K1b 0A1 A02 A04
M, M-N2E 84-187 235/45R17 A05 A08 A09
e4*2001/116* 84-187 245/45R17 A01 K1a K1b A12 A16 A21
0076*29..; A57 Flh V00
e13*2007/46*1337*.. V17 S06
- Cross Country
Volvo V60 Hybrid 158 235/45R17 A01 K4i 0A1 A02 A04
G 158 245/40R17 A01 K1a K1b K2b K4i K6f T95 A05 A08 A09
e9*2007/46*0093*.. 158 245/45R17 A01 K1a K1b K2b K4i K6f A12 A16 A21
A56 Car S07
Volvo V70 80-224 225/50R17 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 80-224 235/45R17 A05 A08 A09
e9*2001/116*0065*..; 80-224 245/45R17 A12 A16 A21
e1*2001/116*0505*..; Car V00 V17
e1*2007/46*0495*..; X7V S07
e13*2007/46*1203*..
Volvo XC60 100-224 235/65R17 K1a 0A1 A01 A02
D, /-2D, /-N2D, /-N2E 100-224 255/55R17 K1c K2b A04 A05 A08
e9*2001/116*0068*..; 100-224 255/60R17 K1c K2b A09 A12 A16
e1*2001/116*0507*..; A21 A57 S07
e1*2007/46*0339*..;
e13*2007/46*1213*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55109808 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

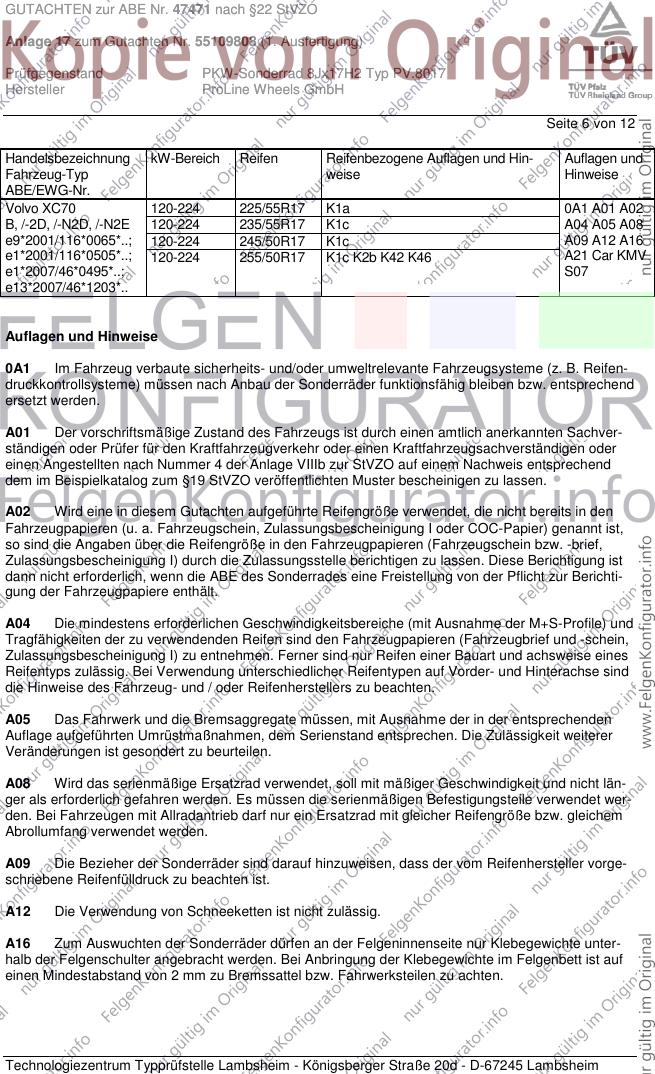

Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo XC70 120-224 225/55R17 K1a 0A1 A01 A02
B, /-2D, /-N2D, /-N2E 120-224 235/55R17 K1c A04 A05 A08
e9*2001/116*0065*..; 120-224 245/50R17 K1c A09 A12 A16
e1*2001/116*0505*..; 120-224 255/50R17 K1c K2b K42 K46 A21 Car KMV
e1*2007/46*0495*..; S07
e13*2007/46*1203*..
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55109808 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 7 von 12

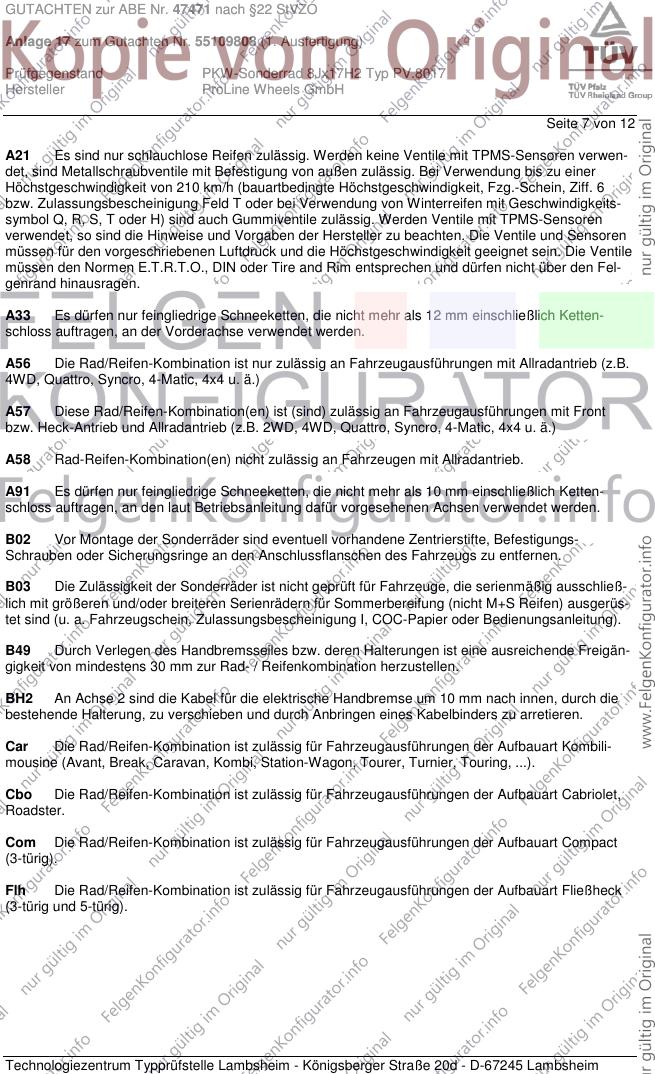

A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigän-
gigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
BH2 An Achse 2 sind die Kabel für die elektrische Handbremse um 10 mm nach innen, durch die
bestehende Halterung, zu verschieben und durch Anbringen eines Kabelbinders zu arretieren.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55109808 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 8 von 12

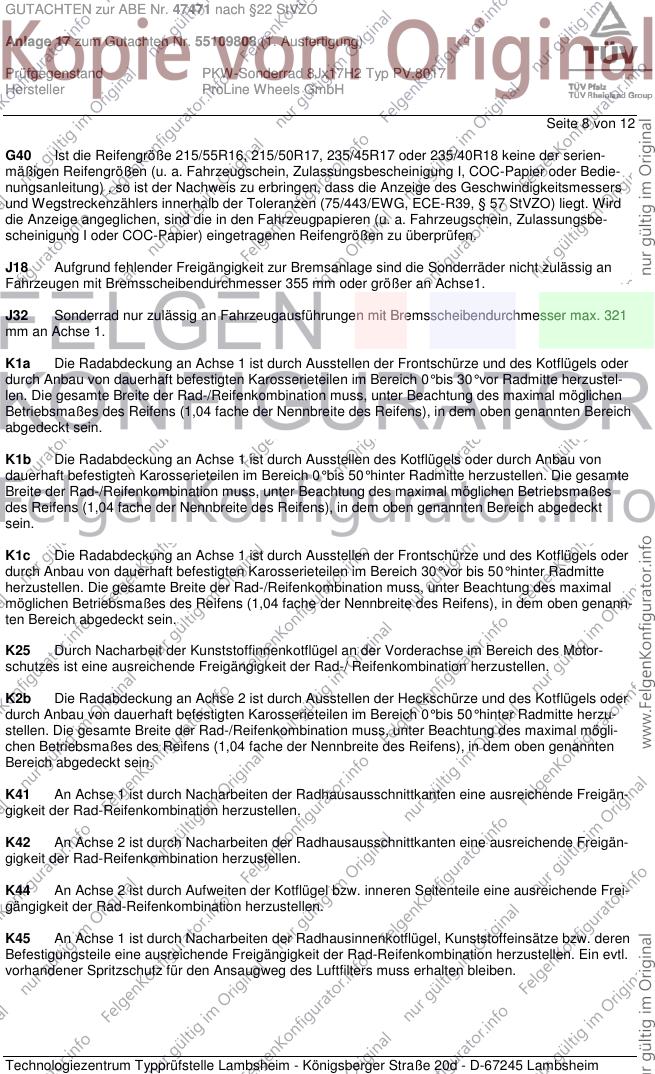

G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
J18 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 355 mm oder größer an Achse1.
J32 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 321
mm an Achse 1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55109808 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 9 von 12

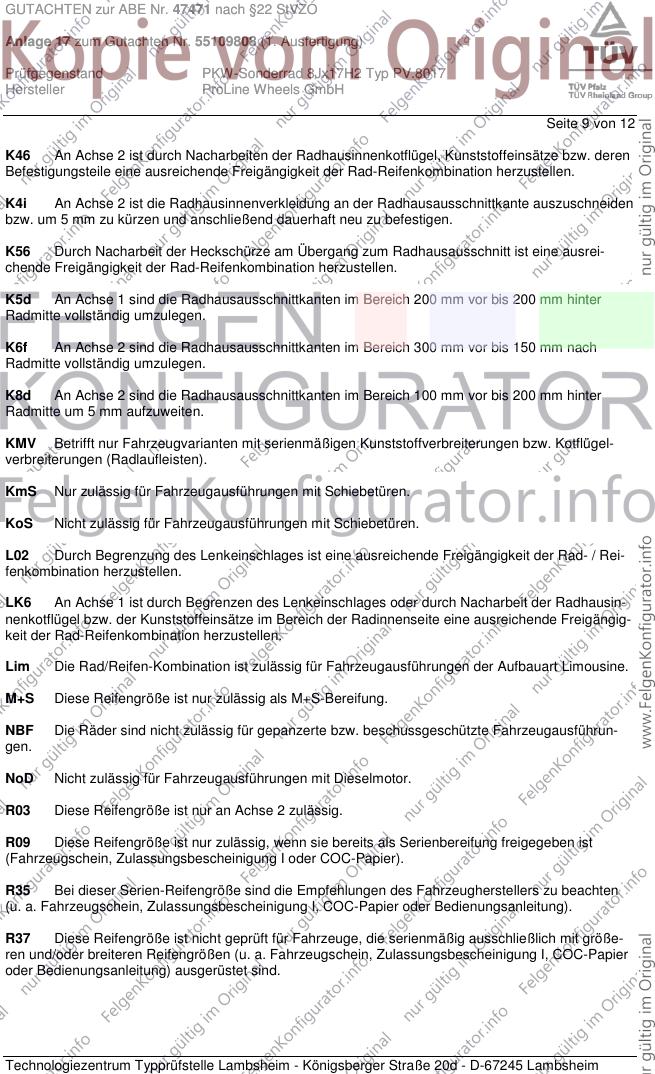

K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Radhausin-
nenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Freigängig-
keit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55109808 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 10 von 12
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungs-
bescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
S09 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55109808 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

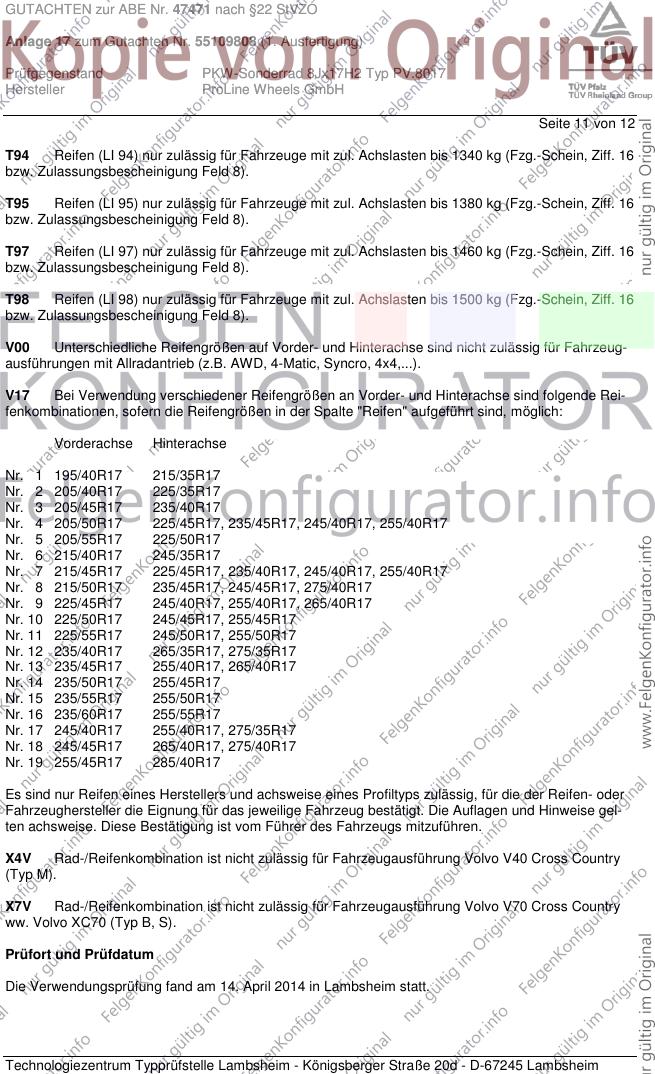

Seite 11 von 12
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. April 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55109808 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum August 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. April 2014
Haasis 00209771.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
