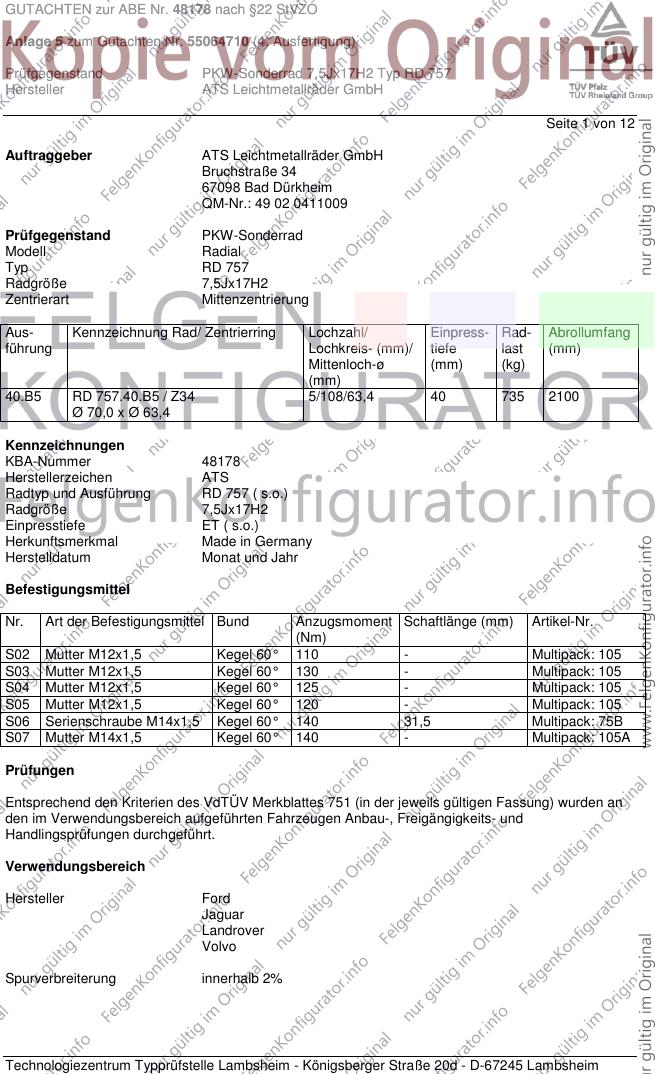

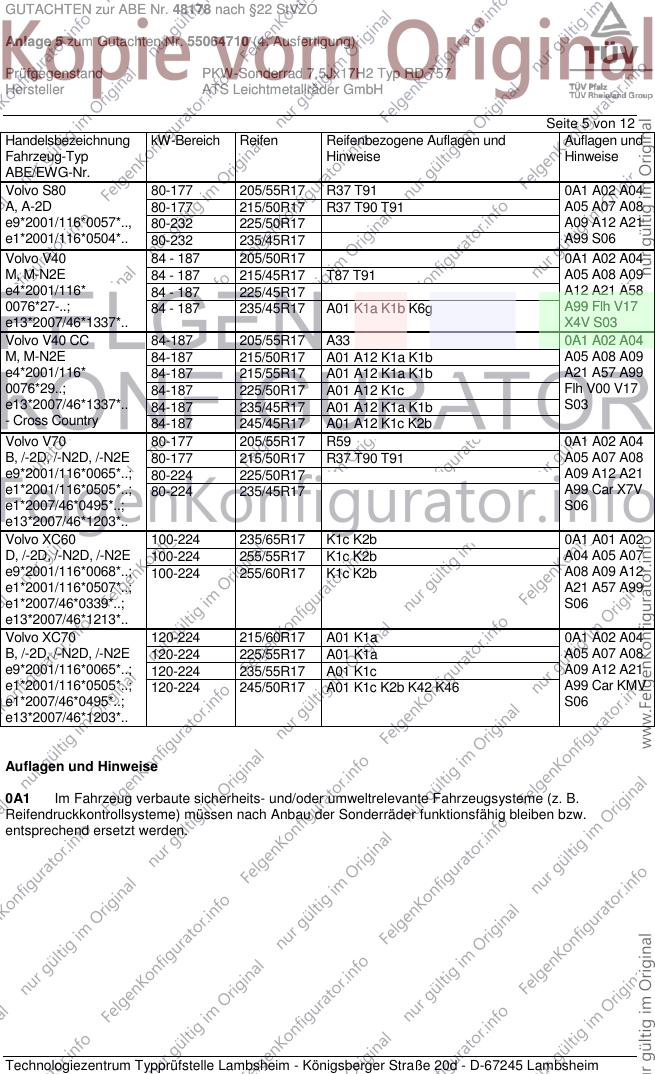

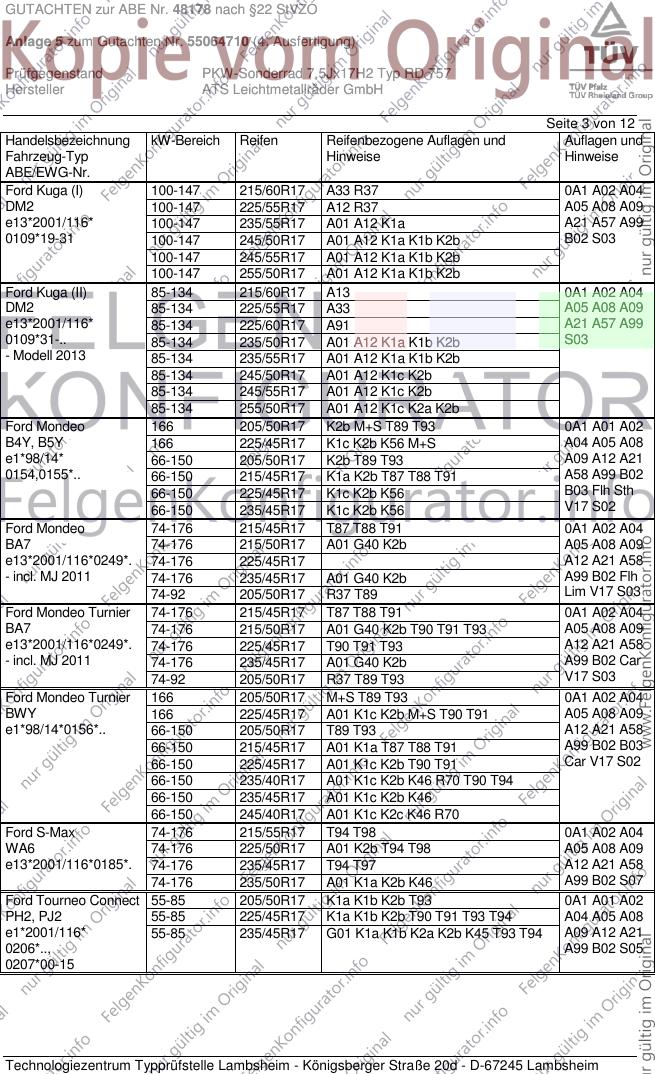

GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 12
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Radial
Typ RD 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
40.B5 RD 757.40.B5 / Z34 5/108/63,4 40 735 2100
Ø 70,0 x Ø 63,4
Kennzeichnungen
KBA-Nummer 48178
Herstellerzeichen ATS
Radtyp und Ausführung RD 757 ( s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET ( s.o.)
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm) Artikel-Nr.
(Nm)
S02 Mutter M12x1,5 Kegel 60° 110 - Multipack: 105
S03 Mutter M12x1,5 Kegel 60° 130 - Multipack: 105
S04 Mutter M12x1,5 Kegel 60° 125 - Multipack: 105
S05 Mutter M12x1,5 Kegel 60° 120 - Multipack: 105
S06 Serienschraube M14x1,5 Kegel 60° 140 31,5 Multipack: 75B
S07 Mutter M14x1,5 Kegel 60° 140 - Multipack: 105A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 A01 K29 K2b K42 K46 K56 0A1 A02 A04
DM2 66-107 215/45R17 A05 A08 A09
e13*2001/116*0109*. 66-107 225/45R17 A01 K29 K2b K42 K46 K56 A12 A21 A99
B02 V17 S02
Ford C-Max 70-134 205/50R17 R37 0A1 A02 A04
(Compact) 70-134 215/45R17 R37 T87 T91 A05 A08 A09
DXA 70-134 215/50R17 A01 K1a K2b A12 A21 A58
e13*2007/46*1103*.. 70-134 225/45R17 A99 B02 KoS
70-134 235/45R17 A01 K1a K2b V17 S03
Ford Focus 166 205/50R17 M+S 0A1 A02 A04
DA3, DB3 166 215/45R17 M+S A05 A08 A09
e13*2001/116* 166 225/45R17 M+S A12 A21 A99
0144,0157*.. 59-107 205/50R17 B02 Car Flh
59-107 215/45R17 T87 Sth V17 S03
59-107 225/45R17
Ford Focus 63-134 205/50R17 0A1 A02 A04
DYB 63-134 215/45R17 T87 T91 A05 A08 A09
e13*2007/46*1138*.. 63-134 215/50R17 A01 K1a K8d A12 A21 A58
63-134 225/45R17 A99 Car Flh
63-134 235/45R17 A01 K1a K8d Lim V17 S03
Ford Focus Cabrio 74-107 205/50R17 K2b K44 K46 K56 0A1 A01 A02
DB3 74-107 215/45R17 K2b K56 T87 T88 T91 A04 A05 A08
e13*2001/116*0157*. 74-107 225/45R17 K1a K2b K44 K46 K56 A09 A12 A21
A99 B02 Cbo
V17 S03
Ford Focus RS 224 205/50R17 M+S R09 0A1 A02 A04
DA3, DA3-RS 224, 257 215/50R17 M+S A05 A08 A09
e13*2001/116*0144*. 224, 257 225/45R17 M+S A12 A21 A58
e13*2001/116*1010*. 224, 257 235/45R17 M+S A99 B02 Flh
S03
Ford Focus ST 184 215/50R17 A01 K1a K8d M+S 0A1 A02 A04
DYB 184 225/45R17 M+S A05 A08 A09
e13*2007/46*1138*.. 184 235/45R17 A01 K1a K8d M+S A12 A21 A58
A99 Car Flh
V17 S03
Ford Galaxy 74-149 215/55R17 T94 T98 0A1 A02 A04
WA6 74-149 225/50R17 T94 T98 A05 A08 A09
e13*2001/116*0185*. 74-149 235/45R17 T94 T97 A12 A21 A58
74-149 235/50R17 A01 K1a K2b K46 A99 B02 S07
Ford Grand C-Max 70-134 215/50R17 A01 G40 K1a T95 0A1 A02 A04
DXA 70-134 225/45R17 T94 A05 A08 A09
e13*2007/46*1103*.. 70-134 235/45R17 A01 G40 K1a T93 T94 A12 A21 A58
77,92 205/50R17 NoD R37 T93 A99 B02 KmS
V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (I) 100-147 215/60R17 A33 R37 0A1 A02 A04
DM2 100-147 225/55R17 A12 R37 A05 A08 A09
e13*2001/116* 100-147 235/55R17 A01 A12 K1a A21 A57 A99
0109*19-31 100-147 245/50R17 A01 A12 K1a K1b K2b B02 S03
100-147 245/55R17 A01 A12 K1a K1b K2b
100-147 255/50R17 A01 A12 K1a K1b K2b
Ford Kuga (II) 85-134 215/60R17 A13 0A1 A02 A04
DM2 85-134 225/55R17 A33 A05 A08 A09
e13*2001/116* 85-134 225/60R17 A91 A21 A57 A99
0109*31-.. 85-134 235/50R17 A01 A12 K1a K1b K2b S03
- Modell 2013 85-134 235/55R17 A01 A12 K1a K1b K2b
85-134 245/50R17 A01 A12 K1c K2b
85-134 245/55R17 A01 A12 K1c K2b
85-134 255/50R17 A01 A12 K1c K2a K2b
Ford Mondeo 166 205/50R17 K2b M+S T89 T93 0A1 A01 A02
B4Y, B5Y 166 225/45R17 K1c K2b K56 M+S A04 A05 A08
e1*98/14* 66-150 205/50R17 K2b T89 T93 A09 A12 A21
0154,0155*.. 66-150 215/45R17 K1a K2b T87 T88 T91 A58 A99 B02
66-150 225/45R17 K1c K2b K56 B03 Flh Sth
66-150 235/45R17 K1c K2b K56 V17 S02
Ford Mondeo 74-176 215/45R17 T87 T88 T91 0A1 A02 A04
BA7 74-176 215/50R17 A01 G40 K2b A05 A08 A09
e13*2001/116*0249*. 74-176 225/45R17 A12 A21 A58
- incl. MJ 2011 74-176 235/45R17 A01 G40 K2b A99 B02 Flh
74-92 205/50R17 R37 T89 Lim V17 S03
Ford Mondeo Turnier 74-176 215/45R17 T87 T88 T91 0A1 A02 A04
BA7 74-176 215/50R17 A01 G40 K2b T90 T91 T93 A05 A08 A09
e13*2001/116*0249*. 74-176 225/45R17 T90 T91 T93 A12 A21 A58
- incl. MJ 2011 74-176 235/45R17 A01 G40 K2b A99 B02 Car
74-92 205/50R17 R37 T89 T93 V17 S03
Ford Mondeo Turnier 166 205/50R17 M+S T89 T93 0A1 A02 A04
BWY 166 225/45R17 A01 K1c K2b M+S T90 T91 A05 A08 A09
e1*98/14*0156*.. 66-150 205/50R17 T89 T93 A12 A21 A58
66-150 215/45R17 A01 K1a T87 T88 T91 A99 B02 B03
66-150 225/45R17 A01 K1c K2b T90 T91 Car V17 S02
66-150 235/40R17 A01 K1c K2b K46 R70 T90 T94
66-150 235/45R17 A01 K1c K2b K46
66-150 245/40R17 A01 K1c K2c K46 R70
Ford S-Max 74-176 215/55R17 T94 T98 0A1 A02 A04
WA6 74-176 225/50R17 A01 K2b T94 T98 A05 A08 A09
e13*2001/116*0185*. 74-176 235/45R17 T94 T97 A12 A21 A58
74-176 235/50R17 A01 K1a K2b K46 A99 B02 S07
Ford Tourneo Connect 55-85 205/50R17 K1a K1b K2b T93 0A1 A01 A02
PH2, PJ2 55-85 225/45R17 K1a K1b K2b T90 T91 T93 T94 A04 A05 A08
e1*2001/116* 55-85 235/45R17 G01 K1a K1b K2a K2b K45 T93 T94 A09 A12 A21
0206*.., A99 B02 S05
0207*00-15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Transit Connect 55-85 205/50R17 K1a K1b K2b T93 0A1 A01 A02
PT2, PU2 55-85 225/45R17 K1a K1b K2b T90 T91 T93 T94 A04 A05 A08
L071; L072; 55-85 235/45R17 G01 K1a K1b K2a K2b K45 T93 T94 A09 A12 A21
e1*2007/46*0271*..; A99 B02 S05
e1*2007/46*
0272*00-03
Jaguar X-Type 96-170 205/50R17 K1a K2b K41 K42 K45 K46 K56 R37 0A1 A01 A02
CF1 96-170 215/45R17 K1a K2b K41 K46 K56 R37 T87 T88 A04 A05 A08
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K41 K42 K45 K46 K56 A09 A12 A21
A99 B02 Lim
V17 S02
Jaguar XF 120-202 235/55R17 0A1 A02 A04
CC9 120-202 245/50R17 A05 A08 A09
e11*2001/116*0323*. 120-202 255/50R17 A12 A21 A99
B03 J18 Lim
V17 S04
Jaguar XJ 152-291 235/55R17 R35 0A1 A02 A04
N*3 152-291 245/50R17 A01 K41 A05 A08 A09
e11*2001/116*0217*.. 152-291 255/50R17 A01 K1a K41 K43 A12 A21 A99
B02 B03 NBF
V17 S04
Land Rover 110-118 225/65R17 A44 R37 0A1 A02 A04
Freelander 2 110-171 235/65R17 A01 A12 K1a A05 A08 A09
LF 110-171 255/60R17 A01 A12 K1a K1b K2b A21 A99 S07
e11*2001/116*0300*. 110-171 275/55R17 A01 A12 K1c K2b
Land Rover Range- 110-177 225/65R17 A63 0A1 A02 A04
Rover Evoque 110-177 235/60R17 A12 A05 A08 A09
LV, LV-A 110-177 235/65R17 A12 A21 A57 A99
e11*2007/46*0223*..; 110-177 255/55R17 A01 A12 K2b S07
e3*2007/46*0221*.. 110-177 255/60R17 A01 A12 K2b
Volvo C30 73-169 205/50R17 A01 K1c K2b K42 0A1 A02 A04
M, M-2D 73-169 215/45R17 A05 A08 A09
e4*2001/116*0076*.., 73-169 225/45R17 A01 K1c K2b K42 A12 A21 A58
e1*2001/116*0427*.. A99 B02 Com
V17 S02
Volvo C70 100-169 215/50R17 A33 0A1 A02 A04
M 100-169 225/45R17 A33 A05 A08 A09
e4*2001/116*0076 100-169 235/45R17 A12 A21 A99 B02
*08-.. Cbo V17 S02
Volvo S40, V50 73-169 205/50R17 K1c K2b K42 K46 0A1 A01 A02
M 73-169 215/45R17 K42 K46 T87 T88 A04 A05 A08
e4*2001/116*0076*.. 73-169 225/45R17 K1c K2b K42 K45 K46 A09 A12 A21
A99 B02 Car
Lim V00 V17
S02
Volvo S60, V60 84-149 205/50R17 K4i R37 R59 0A1 A01 A02
F, F-N2D 84-149 205/55R17 K4i R37 R59 A04 A05 A07
e9*2007/46*0023*..; 84-224 215/50R17 K2b K4i K6f T91 T95 A08 A09 A12
e13*2007/46*1157*.. 84-224 225/45R17 K4i T90 T91 T94 A21 A57 A99
84-224 235/45R17 K2b K4i K6f Car Lim V00
V17 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S80 80-177 205/55R17 R37 T91 0A1 A02 A04
A, A-2D 80-177 215/50R17 R37 T90 T91 A05 A07 A08
e9*2001/116*0057*.., 80-232 225/50R17 A09 A12 A21
e1*2001/116*0504*.. 80-232 235/45R17 A99 S06
Volvo V40 84 - 187 205/50R17 0A1 A02 A04
M, M-N2E 84 - 187 215/45R17 T87 T91 A05 A08 A09
e4*2001/116* 84 - 187 225/45R17 A12 A21 A58
0076*27-..; 84 - 187 235/45R17 A01 K1a K1b K6g A99 Flh V17
e13*2007/46*1337*.. X4V S03
Volvo V40 CC 84-187 205/55R17 A33 0A1 A02 A04
M, M-N2E 84-187 215/50R17 A01 A12 K1a K1b A05 A08 A09
e4*2001/116* 84-187 215/55R17 A01 A12 K1a K1b A21 A57 A99
0076*29..; 84-187 225/50R17 A01 A12 K1c Flh V00 V17
e13*2007/46*1337*.. 84-187 235/45R17 A01 A12 K1a K1b S03
- Cross Country 84-187 245/45R17 A01 A12 K1c K2b
Volvo V70 80-177 205/55R17 R59 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 80-177 215/50R17 R37 T90 T91 A05 A07 A08
e9*2001/116*0065*..; 80-224 225/50R17 A09 A12 A21
e1*2001/116*0505*..; 80-224 235/45R17 A99 Car X7V
e1*2007/46*0495*..; S06
e13*2007/46*1203*..
Volvo XC60 100-224 235/65R17 K1c K2b 0A1 A01 A02
D, /-2D, /-N2D, /-N2E 100-224 255/55R17 K1c K2b A04 A05 A07
e9*2001/116*0068*..; 100-224 255/60R17 K1c K2b A08 A09 A12
e1*2001/116*0507*..; A21 A57 A99
e1*2007/46*0339*..; S06
e13*2007/46*1213*..
Volvo XC70 120-224 215/60R17 A01 K1a 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 120-224 225/55R17 A01 K1a A05 A07 A08
e9*2001/116*0065*..; 120-224 235/55R17 A01 K1c A09 A12 A21
e1*2001/116*0505*..; 120-224 245/50R17 A01 K1c K2b K42 K46 A99 Car KMV
e1*2007/46*0495*..; S06
e13*2007/46*1203*..

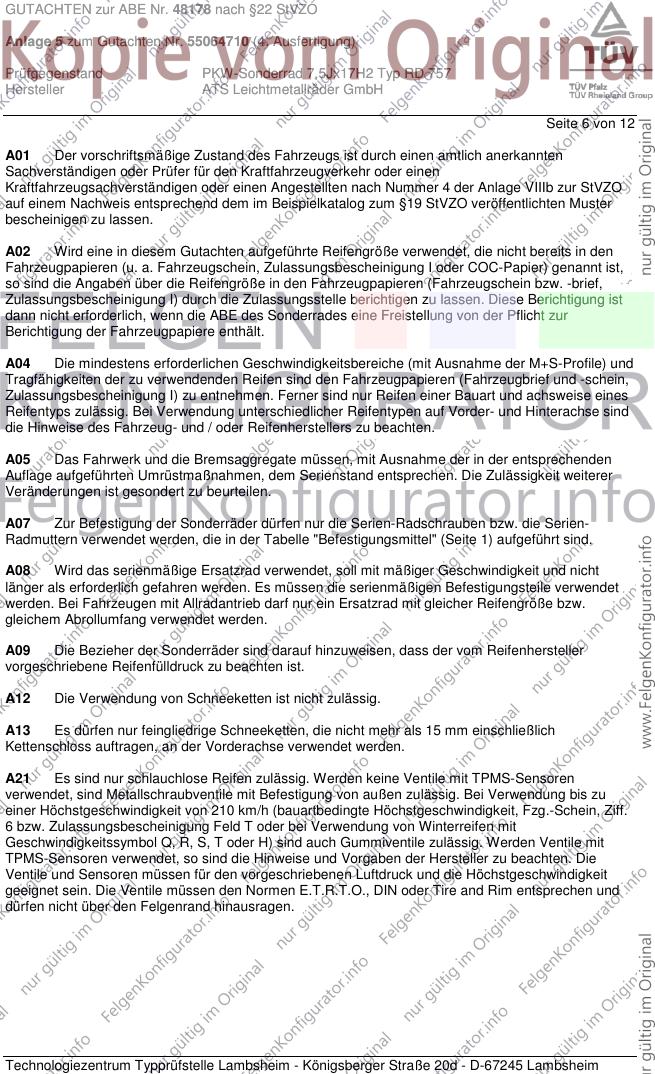

Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 12
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 12

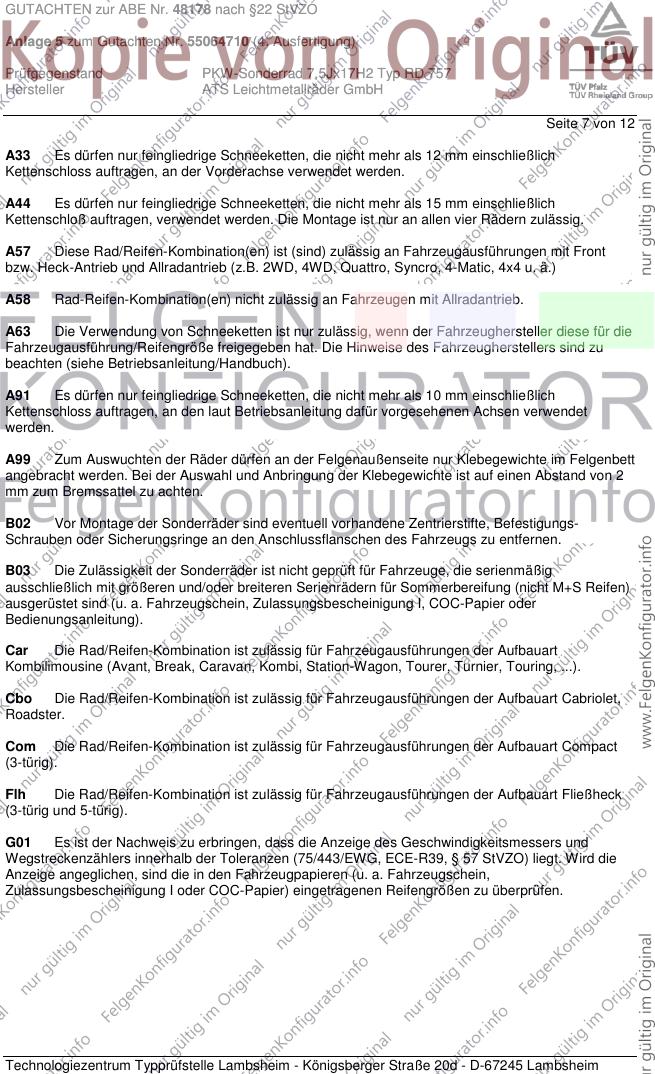

A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 12

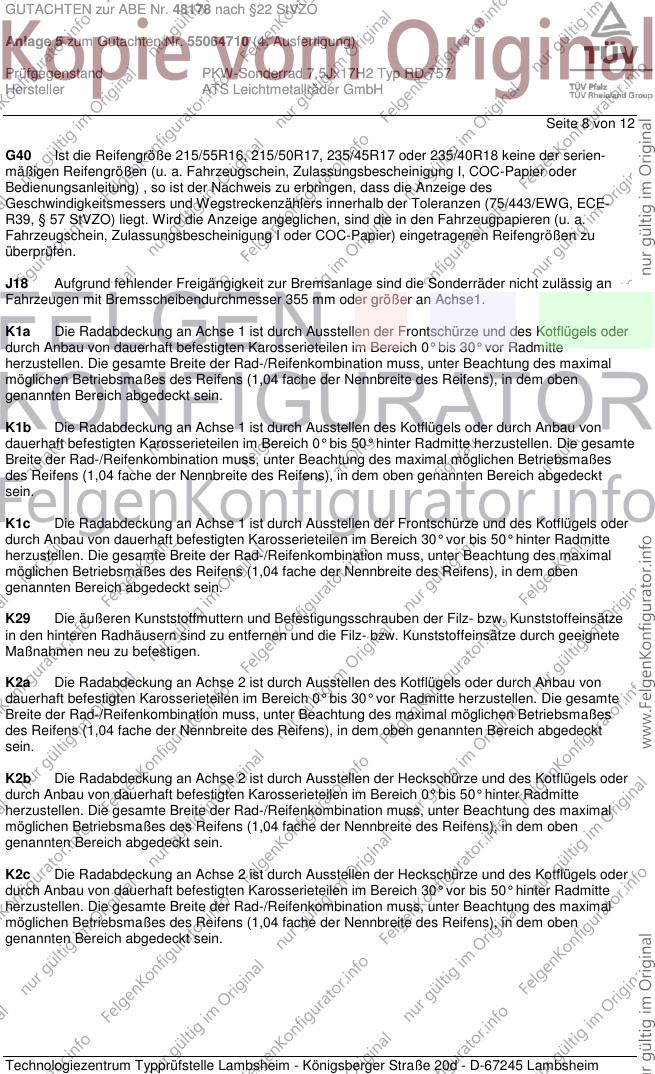

G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
J18 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 355 mm oder größer an Achse1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 12

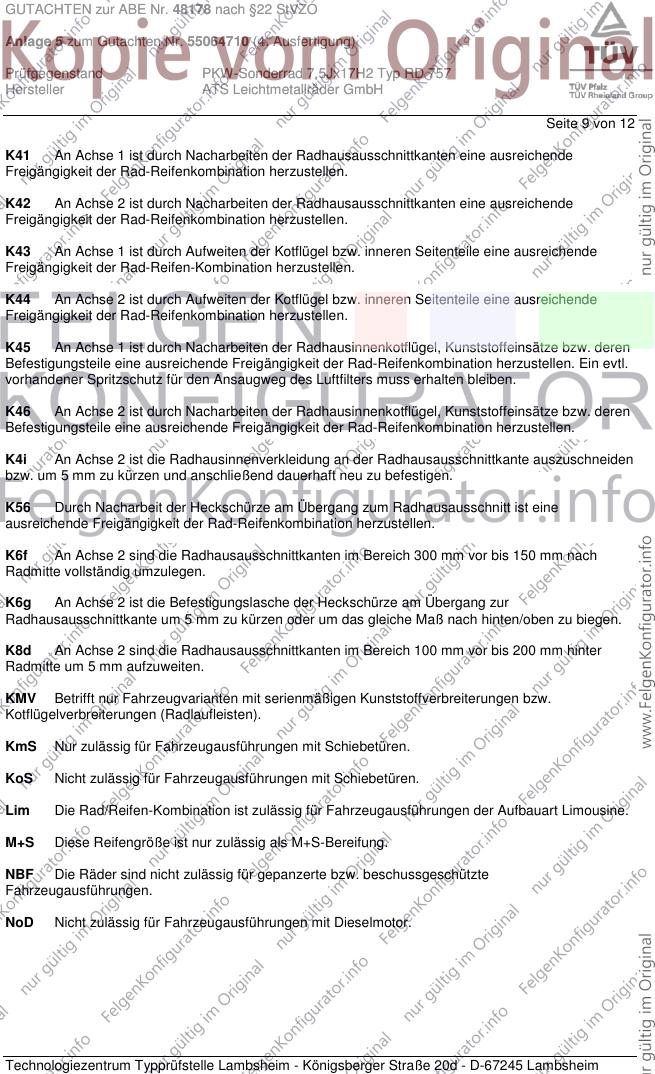

K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH
Seite 10 von 12

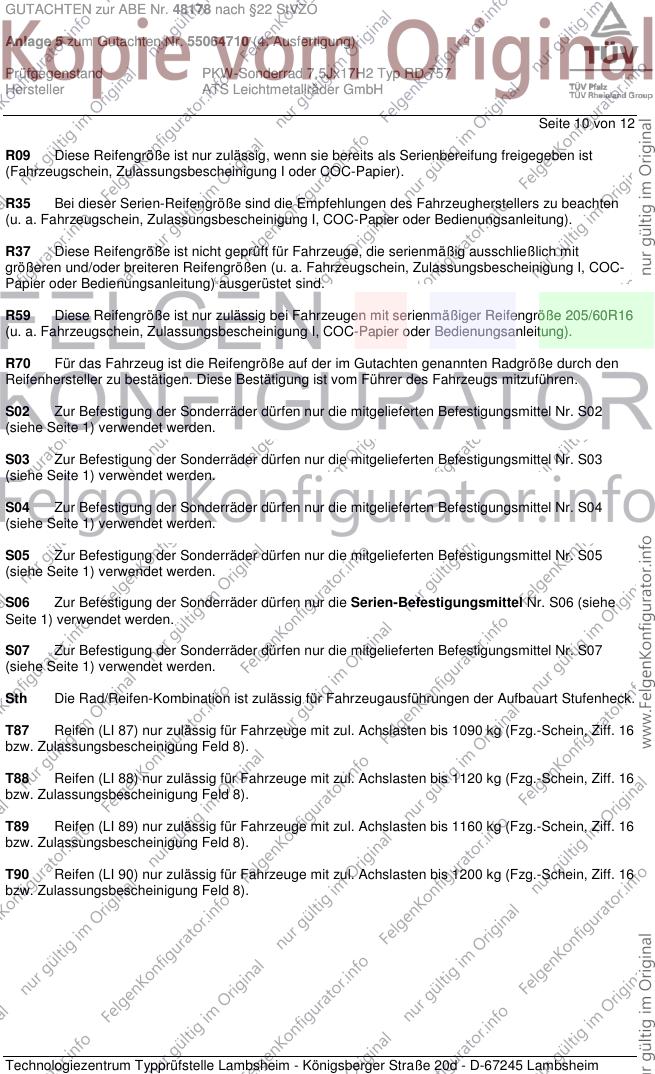

R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH

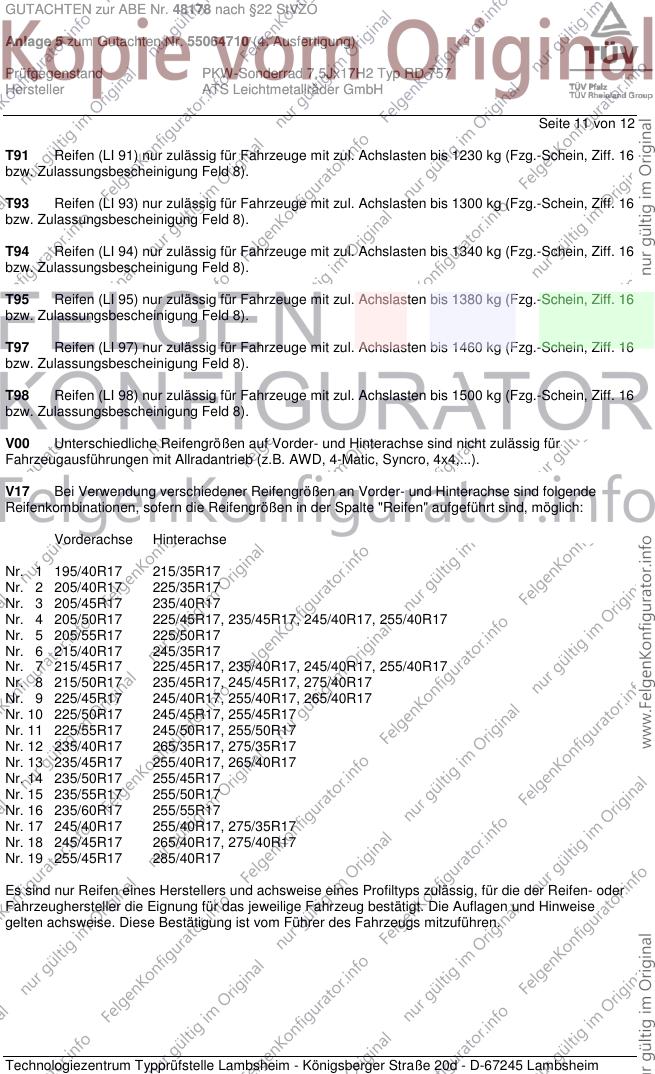

Seite 11 von 12
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48178 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55064710 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RD 757
Hersteller ATS Leichtmetallräder GmbH

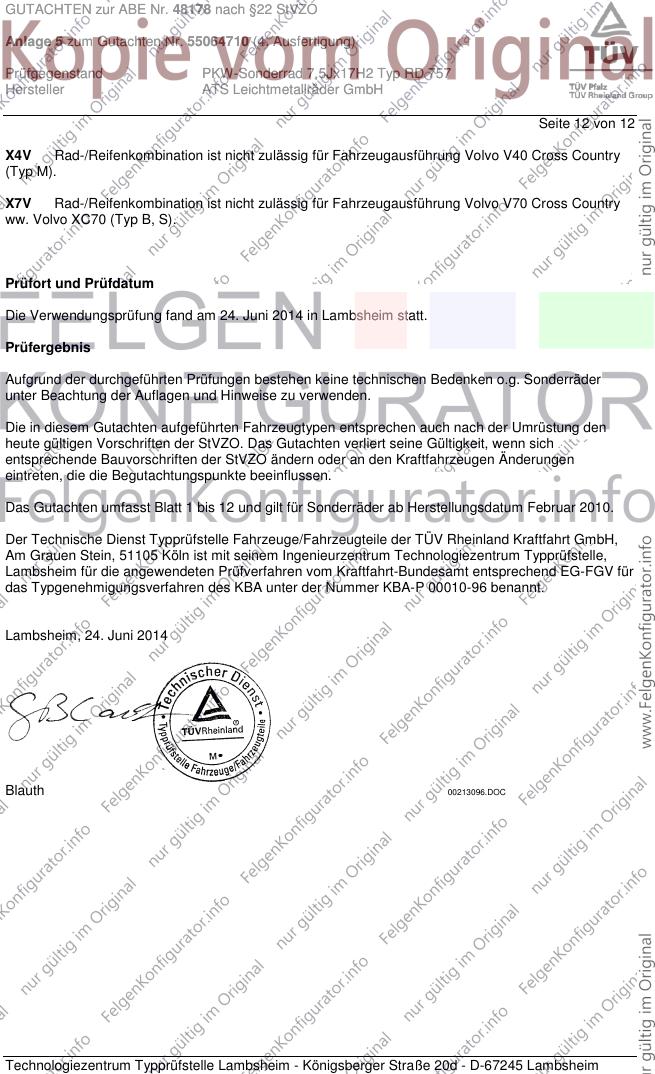

Seite 12 von 12
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Februar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Juni 2014
Blauth 00213096.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
