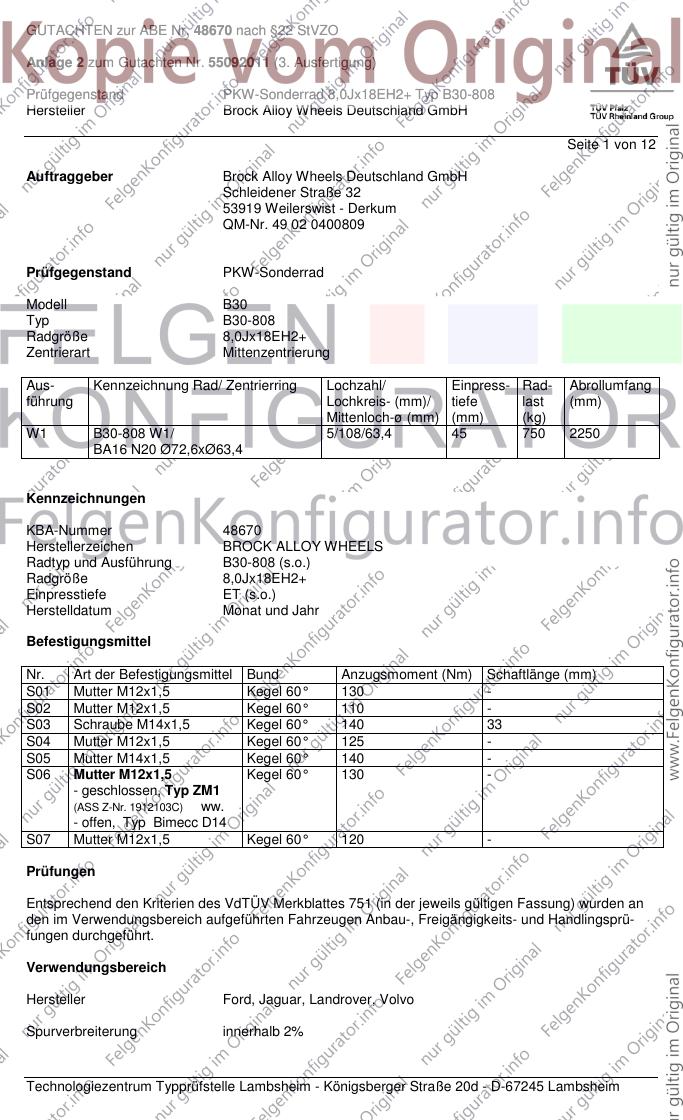

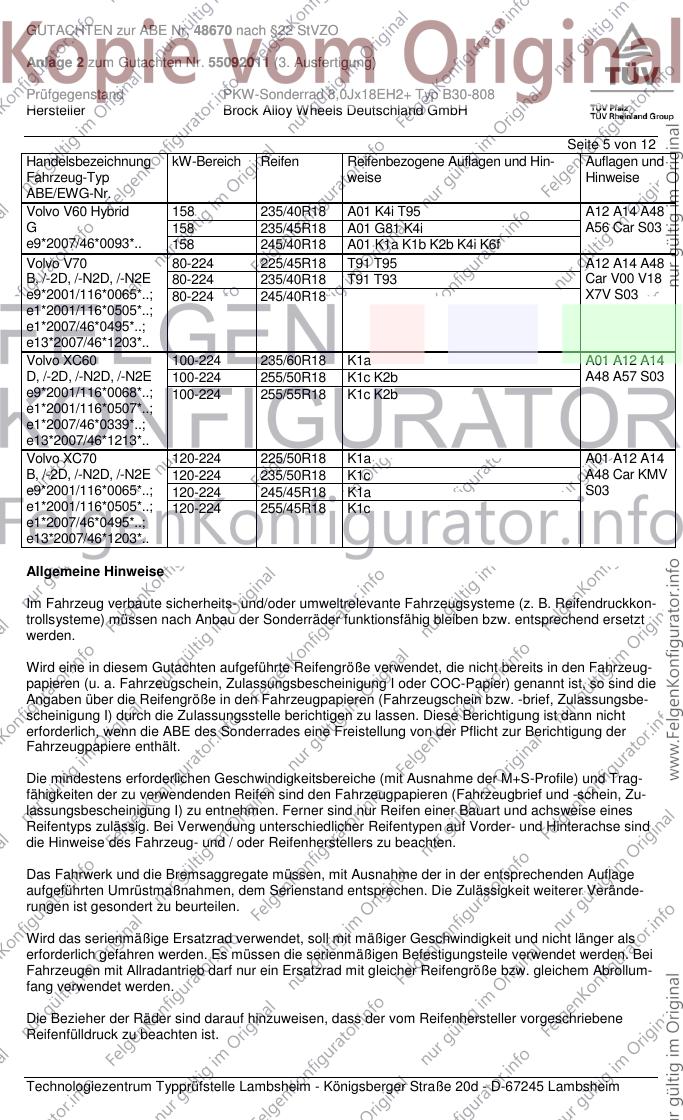

GUTACHTEN zur ABE Nr. 48670 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55092011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B30-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 12
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B30
Typ B30-808
Radgröße 8,0Jx18EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W1 B30-808 W1/ 5/108/63,4 45 750 2250
BA16 N20 Ø72,6xØ63,4
Kennzeichnungen
KBA-Nummer 48670
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B30-808 (s.o.)
Radgröße 8,0Jx18EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 130 -
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Mutter M12x1,5 Kegel 60° 125 -
S05 Mutter M14x1,5 Kegel 60° 140 -
S06 Mutter M12x1,5 Kegel 60° 130 -
- geschlossen, Typ ZM1
(ASS Z-Nr. 1912103C) ww.
- offen, Typ Bimecc D14
S07 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Landrover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48670 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55092011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B30-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K46 T85 T89 A01 A12 A14
DM2 66-107 225/35R18 K25 K2b K42 K46 K56 T87 A48 B02 S02
e13*2001/116*0109*. 66-107 225/40R18 K25 K2b K41 K42 K46 K56
Ford C-Max 70-134 215/40R18 T85 T89 A12 A14 A48
(Compact) 70-134 215/45R18 A58 B02 KoS
DXA 70-134 225/40R18 T88 T92 V18 S01
e13*2007/46*1103*.. 70-134 235/40R18 A01 K1a K2b
70-134 245/35R18 A01 K1a K1b K2b K5d T88 T92
Ford Focus 166 235/35R18 A01 K56 A12 A14 A48
DA3, DB3 59-107 215/40R18 T85 T89 B02 Car Flh
e13*2001/116* 59-107 235/35R18 A01 K25 K56 T86 T90 Sth S01
0144,0157*.. 59-166 225/40R18
Ford Focus 66-134 215/40R18 T85 T89 A12 A14 A48
DYB 66-134 215/45R18 A58 Car Flh
e13*2007/46*1138*.. 66-134 225/40R18 T88 T92 Lim V18 S01
- incl. Facelift 2014 66-134 235/40R18 A01 K1a K8d
66-134 245/35R18 A01 K1a K1b K2b K4b K8d T88 T92
Ford Focus Cabrio 74-107 215/40R18 T89 A12 A14 A48
DB3 74-107 225/40R18 A01 K56 T88 T89 B02 Cbo S01
e13*2001/116*0157*. 74-107 235/35R18 A01 K25 K2b K44 K46 K56 T86 T90
Ford Focus RS 224, 257 215/45R18 M+S A12 A14 A48
DA3, DA3-RS 224, 257 225/40R18 M+S A58 B02 Flh
e13*2001/116*0144*. 224, 257 235/40R18 M+S S01
e13*2001/116*1010*.
Ford Focus ST 136, 184 215/45R18 A12 A14 A48
DYB 136, 184 225/40R18 A58 Car Flh
e13*2007/46*1138*.. 136, 184 235/40R18 A01 K1a K8d S01
- incl. Facelift 2015 136, 184 245/35R18 A01 K1a K1b K2b K4b K8d
Ford Galaxy 74-149 225/45R18 T95 A12 A14 A48
WA6 74-149 235/40R18 T93 T95 A58 B02 V18
e13*2001/116*0185*. 74-149 235/45R18 T94 T98 S05
74-149 245/40R18 T93 T97
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 A12 A14 A48
DXA 70-134 215/45R18 R69 T93 A58 B02 KmS
e13*2007/46*1103*.. 70-134 225/40R18 T92 V18 S01
70-134 235/40R18 A01 G40 K1a T95
70-134 245/35R18 A01 K1a K1b K2b K5d T92
Ford Kuga (I) 100-147 235/50R18 A12 A14 A48
DM2 100-147 245/45R18 A57 B02 S01
e13*2001/116* 100-147 245/50R18 A01 K1a
0109*19-31 100-147 255/45R18
Ford Kuga (II) 85-134 225/50R18 A12 A14 A48
DM2 85-134 225/55R18 A01 G01 A57 S01
e13*2001/116* 85-134 235/45R18
0109*31-.. 85-134 235/50R18
- Modell 2013 85-134 245/45R18
85-134 245/50R18 A01 G01 K1a K1b K2b
85-134 255/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48670 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55092011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B30-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Mondeo 66-150 215/40R18 K1a K2b T85 T89 A01 A12 A14
B4Y, B5Y 66-150 225/35R18 K1c K2b K56 T87 A48 A58 B02
e1*98/14* 66-166 225/40R18 K1c K2b K56 T88 T89 T91 Flh Sth S02
0154,0155*..
Ford Mondeo 74-176 215/40R18 T85 T89 A12 A14 A48
BA7 74-176 215/45R18 A01 G40 T89 A58 B02 Flh
e13*2001/116* 74-176 215/45R18 R69 T89 Lim V18 S06
0249*00-25 74-176 225/40R18 T88 T89 T91
- incl. MJ 2011 74-176 235/40R18 A01 G40
74-176 235/40R18 R69
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T89
74-176 245/40R18 A01 G81 K2b
Ford Mondeo Turnier 74-176 215/45R18 A01 G40 T89 T93 A12 A14 A48
BA7 74-176 215/45R18 R69 T89 T93 A58 B02 Car
e13*2001/116* 74-176 225/40R18 T88 T89 T91 V18 S06
0249*00-25 74-176 235/40R18 A01 G40 T91 T93
- incl. MJ 2011 74-176 235/40R18 R69 T91 T93
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T89 T92
74-176 245/40R18 A01 G81 K2b
81,92 215/40R18 T89
Ford Mondeo Turnier 66-125 225/35R18 A01 K1a T87 A12 A14 A48
BWY 66-150 215/40R18 T89 A58 B02 Car
e1*98/14*0156*.. 66-166 225/40R18 A01 K1a T88 T89 T91 S02
Ford S-Max 74-176 225/45R18 T95 A12 A14 A48
WA6 74-176 235/40R18 T93 T95 A58 B02 V18
e13*2001/116*0185*. 74-176 235/45R18 T94 T98 S05
74-176 245/40R18 T93 T97
Ford Tourneo Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A12 A14
PH2, PJ2 A48 B02 S07
e1*2001/116*
0206*..,
0207*00-15
Ford Transit Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A12 A14
PT2, PU2 A48 B02 S07
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 A01 A12 A14
CCX 147-219 245/40R18 K1a K42 K45 K56 A48 B02 S04
e11*98/14*0115*..
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T92 A01 A12 A14
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T92 A48 B02 K41
e11*98/14*0176*.. K45 K46 K56
Lim V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48670 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55092011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B30-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Jaguar XF 120-202 235/50R18 A12 A14 A48 B03
CC9 120-202 245/45R18 A10 Lim V18 S04
e11*2001/116*0323*. 120-202 255/45R18 A12
Jaguar XJ 152-291 235/50R18 R35 A12 A14 A48
N*3 152-291 245/45R18 B02 NBF V18
e11*2001/116*0217*.. 152-291 255/45R18 A01 K41 S04
Land Rover 110-171 235/60R18 A63 A14 A48 S05
Freelander 2 110-171 255/55R18 A01 A12 K1a K2b
LF
e11*2001/116*0300*.
Land Rover 110-177 225/60R18 A12 A14 A48
Range-Rover Evoque 110-177 235/55R18 A57 S05
LV, LV-A 110-177 235/60R18
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 215/40R18 T85 T89 A12 A14 A48
M, M-2D 73-169 215/45R18 A01 G03 K42 LK6 A58 B02 Com
e4*2001/116*0076*.., 73-169 225/35R18 A01 K1a K25 K2b K42 T83 T87 S02
e1*2001/116*0427*.. 73-169 225/40R18 A01 K1a K2b K42 LK6
Volvo C70 100-169 215/45R18 A12 A14 A48
M 100-169 225/40R18 T88 B02 Cbo V18
e4*2001/116*0076 100-169 235/40R18 S02
*08-.. 100-169 245/35R18 A01 K46 K66 T88
Volvo S40, V50 73-169 215/40R18 K42 K46 T85 T89 A01 A12 A14
M 73-169 215/45R18 G03 K42 K46 LK6 A48 B02 Car
e4*2001/116*0076*.. 73-169 225/35R18 K1b K25 K2b K42 K46 T87 Lim V00 V18
73-169 225/40R18 K1b K2b K42 K46 LK6 S02
73-169 245/35R18 K2b K42 K46 R03
Volvo S60, V60 84-224 215/45R18 T89 T93 A12 A14 A48
F, F-N2D 84-224 225/40R18 T92 A57 Car Lim
e9*2007/46*0023*..; 84-224 235/40R18 A01 K4i T91 T95 V00 V18 S03
e13*2007/46*1157*.. 84-224 245/35R18 A01 K1a K1b K2b K4i K6f T92
84-224 245/40R18 A01 K1a K1b K2b K4i K6f
Volvo S80 80-232 225/45R18 T91 T95 A12 A14 A48
A, A-2D 80-232 235/40R18 T91 T93 V00 V18 S03
e9*2001/116*0057*.., 80-232 245/40R18
e1*2001/116*0504*..
Volvo V40 84 - 187 215/40R18 T85 T89 A12 A14 A48
M, M-N2E 84 - 187 225/40R18 A58 Flh X4V
e4*2001/116* 84 - 187 235/35R18 T86 T90 S01
0076*27-..; 84 - 187 235/40R18
e13*2007/46*1337*..
Volvo V40 CC 84-187 215/45R18 A13 A14 A48 A57
M, M-N2E 84-187 225/45R18 A33 Flh V00 V18
e4*2001/116* 84-187 235/40R18 A90 S01
0076*29..; 84-187 245/40R18 A01 A12 K1a K1b
e13*2007/46*1337*..
- Cross Country
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48670 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55092011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B30-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo V60 Hybrid 158 235/40R18 A01 K4i T95 A12 A14 A48
G 158 235/45R18 A01 G81 K4i A56 Car S03
e9*2007/46*0093*.. 158 245/40R18 A01 K1a K1b K2b K4i K6f
Volvo V70 80-224 225/45R18 T91 T95 A12 A14 A48
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 Car V00 V18
e9*2001/116*0065*..; 80-224 245/40R18 X7V S03
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC60 100-224 235/60R18 K1a A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-224 255/50R18 K1c K2b A48 A57 S03
e9*2001/116*0068*..; 100-224 255/55R18 K1c K2b
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 225/50R18 K1a A01 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 K1c A48 Car KMV
e9*2001/116*0065*..; 120-224 245/45R18 K1a S03
e1*2001/116*0505*..; 120-224 255/45R18 K1c
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48670 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55092011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B30-808
Hersteller Brock Alloy Wheels Deutschland GmbH

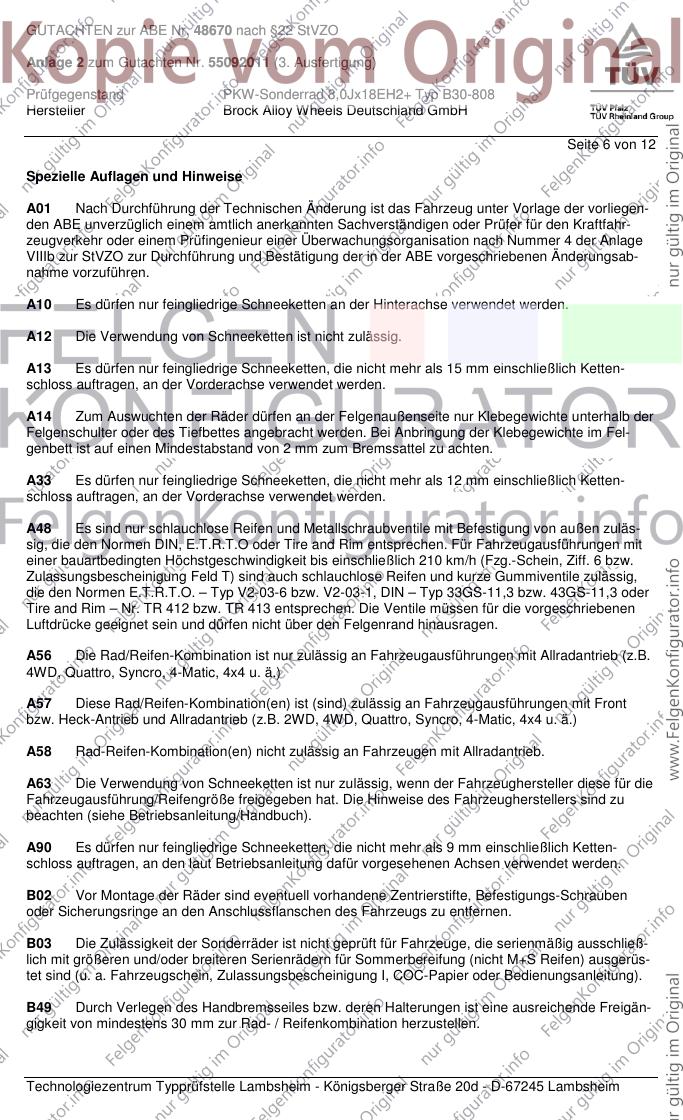

Seite 6 von 12
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A48 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zuläs-
sig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen mit
einer bauartbedingten Höchstgeschwindigkeit bis einschließlich 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch schlauchlose Reifen und kurze Gummiventile zulässig,
die den Normen E.T.R.T.O. – Typ V2-03-6 bzw. V2-03-1, DIN – Typ 33GS-11,3 bzw. 43GS-11,3 oder
Tire and Rim – Nr. TR 412 bzw. TR 413 entsprechen. Die Ventile müssen für die vorgeschriebenen
Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigän-
gigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48670 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55092011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B30-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 12
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48670 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55092011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B30-808
Hersteller Brock Alloy Wheels Deutschland GmbH

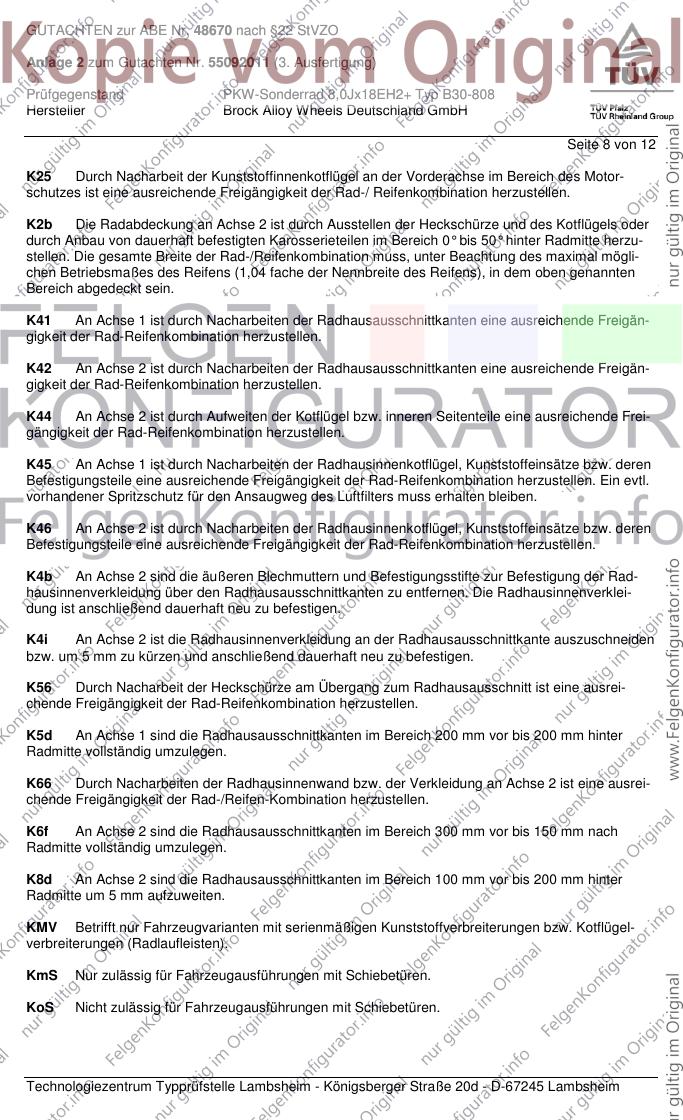

Seite 8 von 12
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der Rad-
hausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverklei-
dung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48670 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55092011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B30-808
Hersteller Brock Alloy Wheels Deutschland GmbH

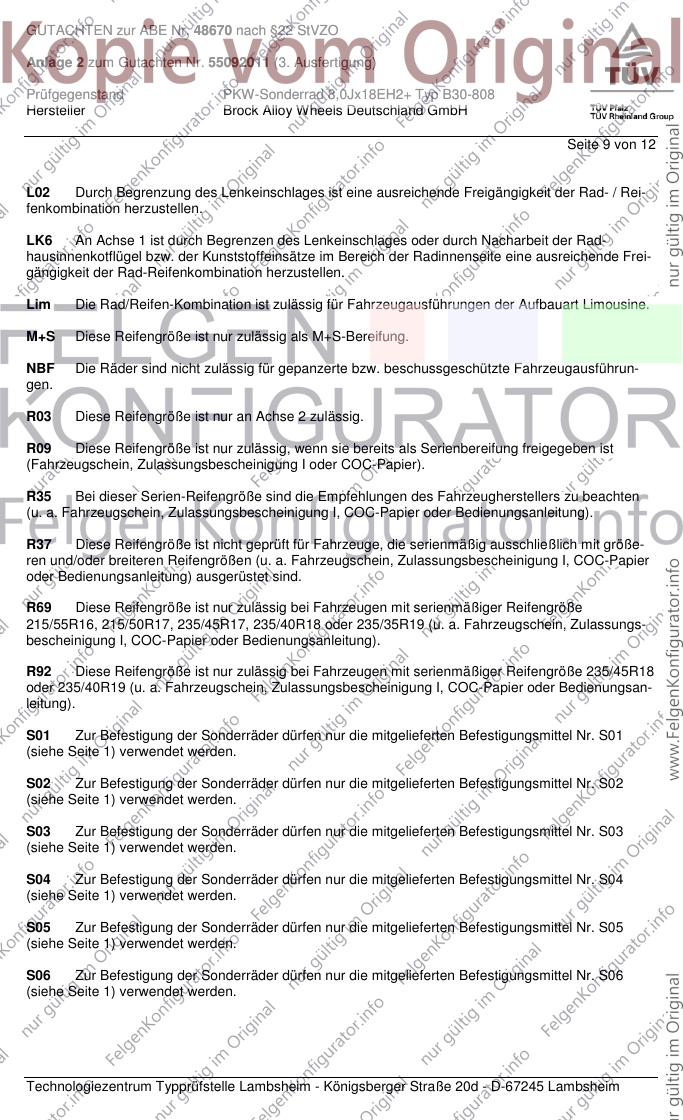

Seite 9 von 12
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungs-
bescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48670 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55092011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B30-808
Hersteller Brock Alloy Wheels Deutschland GmbH

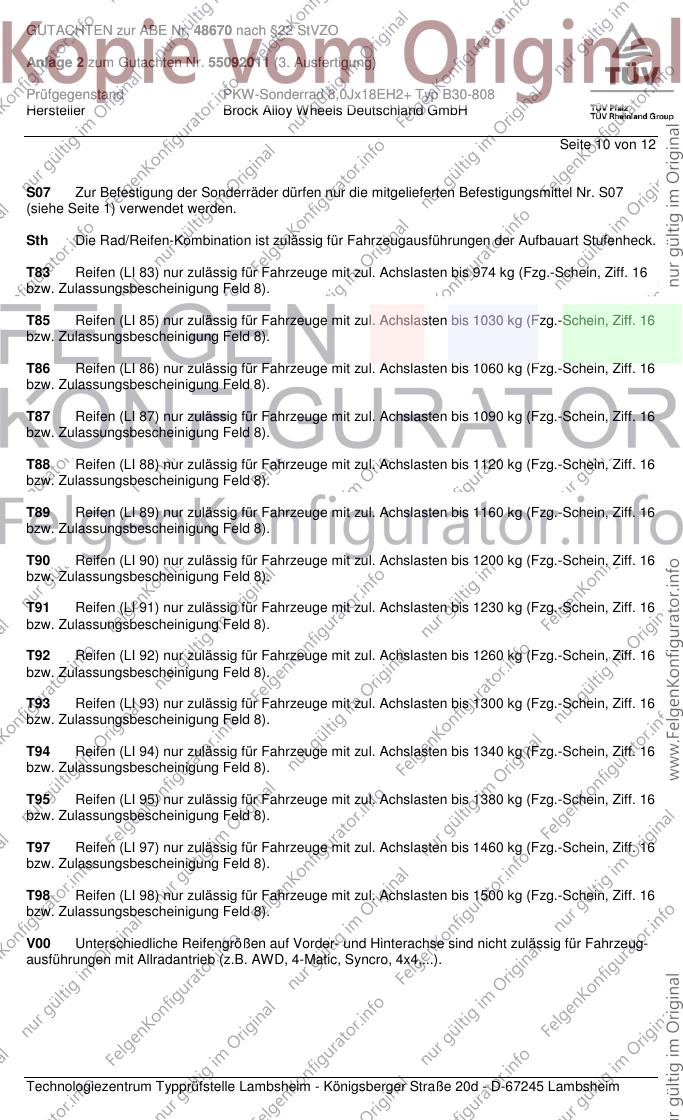

Seite 10 von 12
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48670 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55092011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B30-808
Hersteller Brock Alloy Wheels Deutschland GmbH

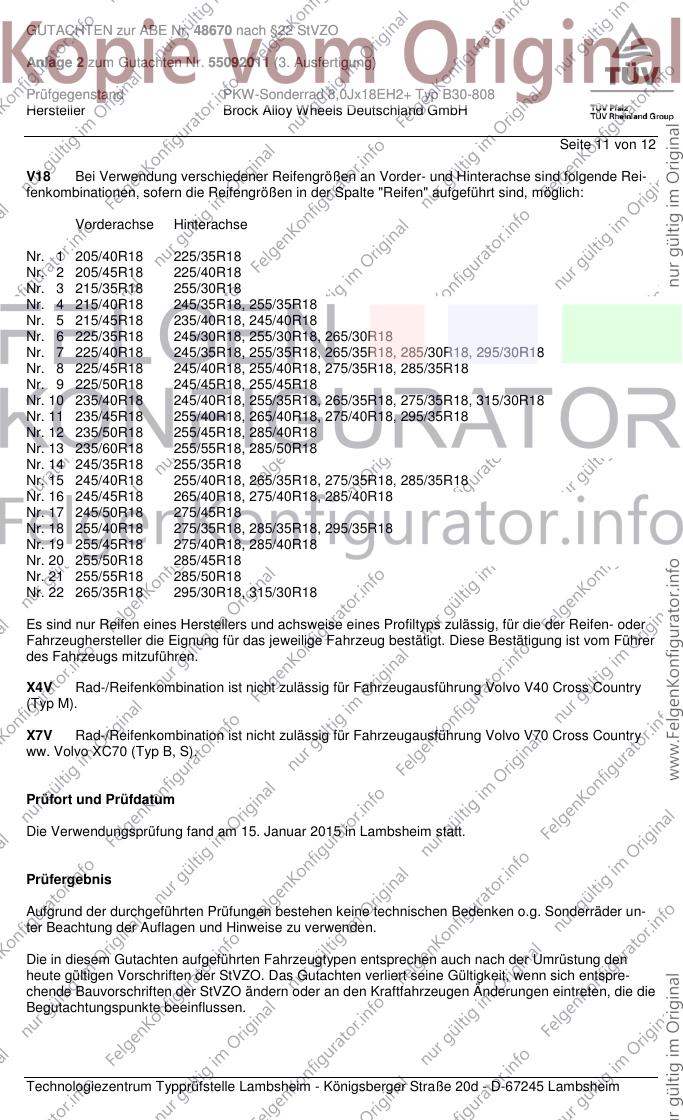

Seite 11 von 12
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18, 285/50R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Januar 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48670 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55092011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B30-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 12
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Januar 2015
Bohlander 00222072.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

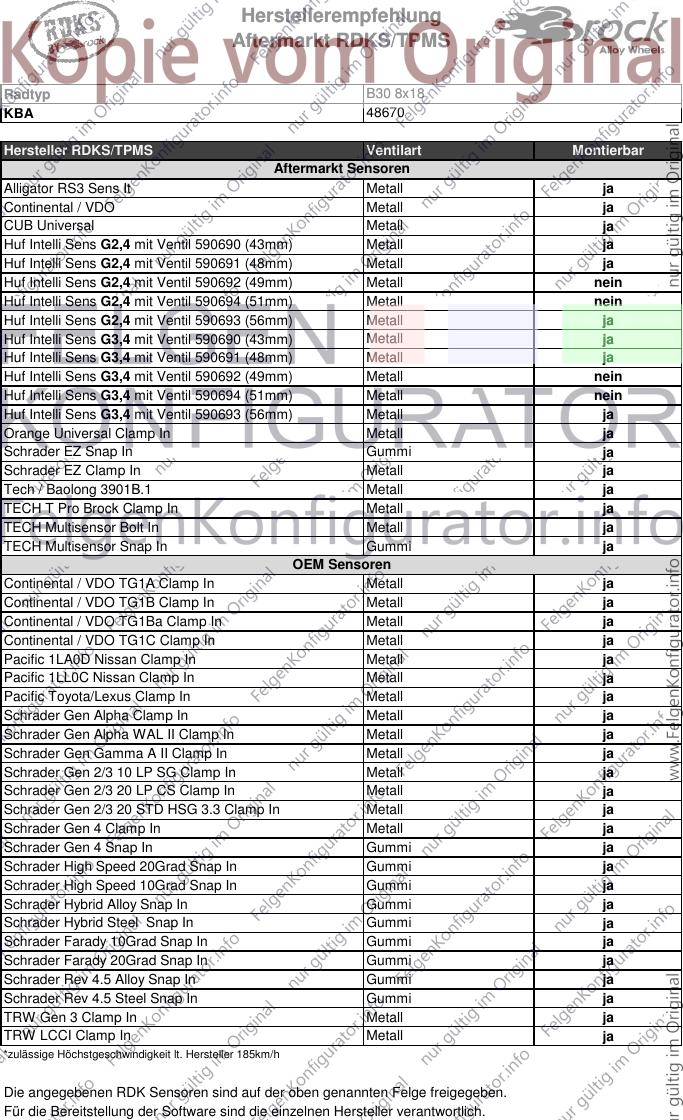

Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B30 8x18
KBA 48670
Hersteller RDKS/TPMS Ventilart Montierbar
Aftermarkt Sensoren
Alligator RS3 Sens It Metall ja
Continental / VDO Metall ja
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Orange Universal Clamp In Metall ja
Schrader EZ Snap In Gummi ja
Schrader EZ Clamp In Metall ja
Tech / Baolong 3901B.1 Metall ja
TECH T Pro Brock Clamp In Metall ja
TECH Multisensor Bolt In Metall ja
TECH Multisensor Snap In Gummi ja
OEM Sensoren
Continental / VDO TG1A Clamp In Metall ja
Continental / VDO TG1B Clamp In Metall ja
Continental / VDO TG1Ba Clamp In Metall ja
Continental / VDO TG1C Clamp In Metall ja
Pacific 1LA0D Nissan Clamp In Metall ja
Pacific 1LL0C Nissan Clamp In Metall ja
Pacific Toyota/Lexus Clamp In Metall ja
Schrader Gen Alpha Clamp In Metall ja
Schrader Gen Alpha WAL II Clamp In Metall ja
Schrader Gen Gamma A II Clamp In Metall ja
Schrader Gen 2/3 10 LP SG Clamp In Metall ja
Schrader Gen 2/3 20 LP CS Clamp In Metall ja
Schrader Gen 2/3 20 STD HSG 3.3 Clamp In Metall ja
Schrader Gen 4 Clamp In Metall ja
Schrader Gen 4 Snap In Gummi ja
Schrader High Speed 20Grad Snap In Gummi ja
Schrader High Speed 10Grad Snap In Gummi ja
Schrader Hybrid Alloy Snap In Gummi ja
Schrader Hybrid Steel Snap In Gummi ja
Schrader Farady 10Grad Snap In Gummi ja
Schrader Farady 20Grad Snap In Gummi ja
Schrader Rev 4.5 Alloy Snap In Gummi ja
Schrader Rev 4.5 Steel Snap In Gummi ja
TRW Gen 3 Clamp In Metall ja
TRW LCCI Clamp In Metall ja
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Bereitstellung der Software sind die einzelnen Hersteller verantwortlich.
